反击式水轮机工作原理

水轮机工作原理一水轮机中水流运动1、蜗壳中的水流运动反击式水轮机蜗壳的主要作用是能将引水管渠引来的水，进一步以最小的水力损失、最经济的断面尺寸引至转轮前的导水机构内。

并且，为了提高作用于工作轮上的有效谁能及转轮的有效稳定性，则要求进入工作轮前的水流具有一定的水流旋转环量和呈轴对称流动。

蜗壳的水利设计就是以完成蜗壳的上述任务为前提。

而蜗壳中的水流运动规律又取决于蜗壳的内壁轮廓线。

故蜗壳内壁轮廓线的形状控制了蜗壳内的水流运动规律。

关于蜗壳的水流运动规律，有不同的简化表达方式。

一般认为，蜗壳中的水流运动，可看成符合等速度距（C =r v u ）变化规律，简称“等速度距律”。

即位于蜗壳内任一点水流速度的切向分量u v ，与该点距水轮机轴线的半径r 的乘积保持不变；也有人认为，蜗壳中的水流运动，按u v 从蜗壳进口至鼻端呈递增规律变化。

实践证明，水轮机用按“等速度距律”设计蜗壳其性能较好。

下面即介绍蜗壳中按“等速度距律”的水流运动规律。

“等速度距律”对蜗壳中的水流运动作如下假设：（1）忽略水流粘性及其与管壁的摩擦损失。

实际上它们的影响所占比例很小，很小影响水流运动规律。

（2）蜗壳内壁是光滑的，没有引起使水流产生涡旋的异物。

认为蜗壳中的水流运动是无旋运动。

这要求蜗壳内壁比较光滑，对蜗壳的制造和施工提出了严格要求。

（3）蜗壳中的水流运动是以水轮机轴为对称的运动。

则蜗壳内水流速度v 、压力p 、等运动要素有：0θp 0θv =∂∂=∂∂，。

由上假设表明，蜗壳内的水流运动为理想液体作轴对称有势流动。

将蜗壳中的水流简化成上述流体力学模型后，其运动有以下规律：（1）蜗壳中位于任一点的水流速度距r v u 为常数。

记为K r v u =式中 积分常数。

半径；研究点距水轮机轴线的）；的圆周分量（图某一点水流速度---K r 1-2v v u上述结论是不难证明的。

由流体力学知，。

广泛
轴流式 轴向 轴向
3~88
几十~几十万
低水头大流 量河床式
斜流式 斜向 斜向 40~200
抽水蓄能
贯流式 轴向 轴向 2~30
几~几万
河床式 潮汐式
射流特点 适用水头H（M） 适用电站
切击式 切线方向 40~2000
广泛
斜击式 侧面
50~400
小型
双击式 二次冲击
6~150
小型
3、各型水轮机各个部件、构造及各部件的作用是什么？
3.产生强烈的噪音和振动，恶化工作环境，从而影响水轮机的安全稳定。
汽蚀破坏是机械、化学、电化学作用的共同结果，其中机械 破坏为主。
三、汽蚀类型
1、叶型汽蚀——发生在水轮机转轮叶片上的汽蚀。是反击式水轮机的主 要汽蚀形式，主要是由于叶片的几何形状造成的汽蚀。
反击式水轮机的轮叶为扭曲形，水流流经转轮时，一般叶片正面为
这种周期性的气泡产生、破灭而破坏水轮机过流金属表面的现象称为 水轮机的汽蚀现象 。
二、汽蚀的危害
1.降低低水轮机效率，减小出力。汽泡的产生破坏了水流的连续性，水 流质点相互撞击消耗部分能量从而增大了水力损失，使水轮机效率降低， 出力减小。 2.破坏水轮机过流部件，影响机组寿命。汽蚀产生，使金属表面失去光泽， 产生麻点，蜂窝，严重时轮叶上产生孔洞或大面积剥落。
η根据模型试验得到提高效率的有效方法减小水头损失、 流量损失、机械摩擦。
反击式水轮机所提供给水流的过道并不是等断面的，有宽窄之分，这 就会使水流流速大小不同，进而引起压力低高不同，亦就是造成水轮机内 有高压区和低压区之分，若低压区的压力达到（或低于）该温度下水的汽 化压力时，水就开始局部汽化产生大量汽泡，同时水体中存在的许多眼看 不见的气核体积骤然增大也形成可见气泡，这些气泡随着水流进入高压区 （压力高于汽化力）时，气泡瞬时破灭，由于汽泡中心压力较低，气泡周 围的水质点将以很高的速度向汽泡中心撞击形成巨大的水击压力（可达几 百甚至上千个大气压力），并以很高的频率冲击金属表面，高频率冲击的 结果，使过流流道的金属表面遭到严重破坏。

反击式水轮机原理
反击式水轮机的原理是基于动量守恒原理和能量守恒原理。

该水轮机是通过利用水的
动能和重力势能等自然能源来驱动水轮机旋转产生电力。

1. 水的动能转换：水从水力引入管内进入水轮机喷嘴处，由于水喷出来时流速变大，压力变小，因而动能增加，能够将水中的动能转换为水轮机的动力。

2. 反作用力转换：水流从喷嘴喷出来时会产生反作用力，这种反作用力可以通过转
子的叶片来吸收，产生力矩驱动水轮机旋转。

3. 射流作用力转换：当水流通过转子时，水流的射流作用力也会转化为转子的旋转
力矩。

4. 能量转换：水轮机通过旋转，使得机械能转化为电能，从而产生电力。

反击式水轮机的特点是效率高，设计简单，且容易维护。

其主要缺点是对水流速度的
要求较高，需要较高的水头才能保证发电量。

此外，水轮机运转过程需要定期清理叶片，
以保证其正常工作。

总之，反击式水轮机是一种利用自然水力资源产生电能的重要设备。

其运转过程涉及
动量守恒和能量守恒等基本物理原理，其设计和优化需要考虑众多因素。

在未来的经济发
展中，反击式水轮机将继续发挥其重要的经济和环保作用。

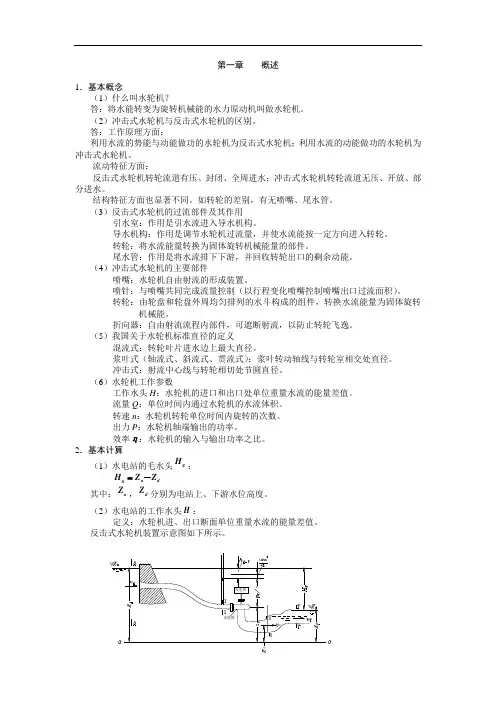

第一章概述1．基本概念（1）什么叫水轮机？答：将水能转变为旋转机械能的水力原动机叫做水轮机。

（2）冲击式水轮机与反击式水轮机的区别。

答：工作原理方面：利用水流的势能与动能做功的水轮机为反击式水轮机；利用水流的动能做功的水轮机为冲击式水轮机。

流动特征方面：反击式水轮机转轮流道有压、封闭、全周进水；冲击式水轮机转轮流道无压、开放、部分进水。

结构特征方面也显著不同。

如转轮的差别，有无喷嘴、尾水管。

（3）反击式水轮机的过流部件及其作用引水室：作用是引水流进入导水机构。

导水机构：作用是调节水轮机过流量，并使水流能按一定方向进入转轮。

转轮：将水流能量转换为固体旋转机械能量的部件。

尾水管：作用是将水流排下下游，并回收转轮出口的剩余动能。

（4）冲击式水轮机的主要部件喷嘴：水轮机自由射流的形成装置。

喷针：与喷嘴共同完成流量控制（以行程变化喷嘴控制喷嘴出口过流面积）。

转轮：由轮盘和轮盘外周均匀排列的水斗构成的组件，转换水流能量为固体旋转机械能。

折向器：自由射流流程内部件，可遮断射流，以防止转轮飞逸。

（5）我国关于水轮机标准直径的定义混流式：转轮叶片进水边上最大直径。

浆叶式（轴流式、斜流式、贯流式）：浆叶转动轴线与转轮室相交处直径。

冲击式：射流中心线与转轮相切处节圆直径。

（6）水轮机工作参数工作水头H ：水轮机的进口和出口处单位重量水流的能量差值。

流量Q ：单位时间内通过水轮机的水流体积。

转速n ：水轮机转轮单位时间内旋转的次数。

出力P ：水轮机轴端输出的功率。

效率η：水轮机的输入与输出功率之比。

2．基本计算（1）水电站的毛水头g H ：du g Z Z H －=其中：u Z ，d Z 分别为电站上、下游水位高度。

（2）水电站的工作水头H ：理论表达式：)2()2(2211g v p Z g v p Z H ∏∏∏∏I I ++-++=αγαγ式中参量见装置示意图。

测量与计算：因为如示意图所示，I -I 断面为距出口断面一定距离的下游断面γαγap Z g v p Z +≈++I ∏∏∏∏22，工作水头测量计算可如下进行。
