数字电路设计实例

VHDL 数字逻辑电路设计19例第1章组合逻辑电路8例1. 2-4译码器LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY ymq24 ISPORT (EN,A,B:IN STD_LOGIC;YN : OUT STD_LOGIC_vector(3 downto 0 ));END ENTITY ymq24 ;ARCHITECTURE rt1 OF ymq24 ISSIGNAL T:STD_LOGIC_vector(1 downto 0 );BEGINT<=A & B;process(EN,T)beginIF EN='1' THEN YN<="1111";ELSIF T="00" THEN YN<="1110";ELSIF T="01" THEN YN<="1101";ELSIF T="10" THEN YN<="1011";ELSE YN<="0111";END IF;End process;END ARCHITECTURE rt1;2. 3-8译码器LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY ymq38 ISPORT (G1,G2N,G3N,A,B,C:IN STD_LOGIC;YN : OUT STD_LOGIC_vector(7 downto 0 )); END ENTITY ymq38 ;ARCHITECTURE rt1 OF ymq38 ISSIGNAL T1,T2:STD_LOGIC_vector(2 downto 0 );BEGINT1<=A & B & C;T2<=G1 & G2N & G3N;process(G1,G2N,G3N,T1,T2)beginIF T2/="100" THEN YN<="11111111";ELSIF T1="000" THEN YN<="11111110";ELSIF T1="001" THEN YN<="11111101";ELSIF T1="010" THEN YN<="11111011";ELSIF T1="011" THEN YN<="11110111";ELSIF T1="100" THEN YN<="11101111";ELSIF T1="101" THEN YN<="11011111";ELSIF T1="110" THEN YN<="10111111";ELSE YN<="01111111";END IF;End process;END ARCHITECTURE rt1;LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY xzq41 ISPORT(gn: IN STD_LOGIC;d: IN STD_LOGIC_VECTOR(3 DOWNTO 0);a0,a1: IN STD_LOGIC;y: out STD_LOGIC);END ENTITY xzq41;ARCHITECTURE rt1 OF xzq41 ISsignal s: STD_LOGIC_VECTOR(1 DOWNTO 0); BEGINS<= a1 & a0;Process(S,D,gn)beginif gn='0' thenCASE (S) ISWHEN "00"=> Y<=d(0);WHEN "01"=> Y<=d(1);WHEN "10"=> Y<=d(2);WHEN "11"=> Y<=d(3);WHEN OTHERS =>NULL;END CASE;else y<='0';end if;End process;END ARCHITECTURE rt1;LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY xzq81 ISPORT(gn: IN STD_LOGIC;d: IN STD_LOGIC_VECTOR(7 DOWNTO 0);a0,a1,a2: IN STD_LOGIC;y: out STD_LOGIC);END ENTITY xzq81;ARCHITECTURE rt1 OF xzq81 ISsignal s: STD_LOGIC_VECTOR(2 DOWNTO 0); BEGINS<= a2 & a1 & a0;Process(S,D,gn)beginif gn='0' thenCASE (S) ISWHEN "000"=> Y<=d(0);WHEN "001"=> Y<=d(1);WHEN "010"=> Y<=d(2);WHEN "011"=> Y<=d(3);WHEN "100"=> Y<=d(4);WHEN "101"=> Y<=d(5);WHEN "110"=> Y<=d(6);WHEN "111"=> Y<=d(7);WHEN OTHERS =>NULL;END CASE;else y<='0';end if;End process;END ARCHITECTURE rt1;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY l75 ISPORT (A,B,C:IN STD_LOGIC;d,g : OUT STD_LOGIC);END ENTITY l75 ;ARCHITECTURE rt1 OF l75 ISCOMPONENT ymq38PORT (G1, G2N, G3N, A, B, C: IN STD_LOGIC;YN : OUT STD_LOGIC_vector(7 downto 0 )); END COMPONENT ;signal ynt : STD_LOGIC_vector(7 downto 0 );BEGINU1 :ymq38 PORT MAP ('1','0','0',a,b,c,YNt(7 DOWNTO 0));d<=not(ynt(1) and ynt(2) and ynt(4) and ynt(7));g<=not(ynt(1) and ynt(2) and ynt(3) and ynt(7));END ARCHITECTURE rt1;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY l76 ISPORT (A,B,C,D:IN STD_LOGIC;F : OUT STD_LOGIC);END ENTITY l76 ;ARCHITECTURE rt1 OF l76 ISCOMPONENT ymq38PORT (G1,G2N,G3N,A,B,C:IN STD_LOGIC;YN : OUT STD_LOGIC_vector(7 downto 0 ));END COMPONENT ;signal yn1t:STD_LOGIC_vector(7 downto 0 );signal yn2t:STD_LOGIC_vector(7 downto 0 );BEGINU1 :ymq38 PORT MAP ('1',A,'0',B,C,D,YN1t(7 DOWNTO 0));U2 :ymq38 PORT MAP (A,'0','0',B,C,D,YN2t(7 DOWNTO 0));F<=not( yn1t(2) and yn1t(4) and yn1t(6) and yn2t(0) and yn2t(2) and yn2t(4) and yn2t(6)); END ARCHITECTURE rt1;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY l78 ISPORT (A,B,C:IN STD_LOGIC;f : OUT STD_LOGIC);END ENTITY l78 ;ARCHITECTURE rt1 OF l78 ISCOMPONENT xzq81PORT(gn: IN STD_LOGIC;d: IN STD_LOGIC_VECTOR(7 DOWNTO 0);a0,a1,a2: IN STD_LOGIC;y: out STD_LOGIC);END COMPONENT ;BEGINU1 :xzq81 PORT MAP ('0',"01101100",c,b,a,f);END ARCHITECTURE rt1;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY l78 ISPORT (A,B,C:IN STD_LOGIC;f : OUT STD_LOGIC);END ENTITY l78 ;ARCHITECTURE rt1 OF l78 ISCOMPONENT xzq41PORT(gn: IN STD_LOGIC;d: IN STD_LOGIC_VECTOR(3 DOWNTO 0);a0,a1: IN STD_LOGIC;y: out STD_LOGIC);END COMPONENT ;signal t:STD_LOGIC;signal dt:STD_LOGIC_VECTOR(3 DOWNTO 0);BEGINt<= not c;dt<=t & c & '1' & '0';U1 :xzq41 PORT MAP ('0',dt,b,a,f);【作业】以下所有题目必须用VHDL代码实现。

数字电路课程设计设计报告课题名称：密码锁设计成员1：设计成员2：设计成员3：密码锁一、目录1、设计项目综述 (2)2、设计方案及分析 (3)2.1设计方案 (3)2.2设计分析 (4)2.3方案优缺点 (4)3、电路原理分析 (5)3.1模块1：八进制优先编码器74ls148 (5)3.2模块2：4位双稳锁存器74LS75 (6)3.3模块3：4位数字比较器74LS85 (8)3.4模块4：可预置bcd计数器74LS160 (9)3.5 总图 (14)4、总结 (16)4.1设计中遇到的问题及解决方法 (17)4.2设计方案中需要改进的地方 (17)4.3这次设计中的收获和教训 (17)二、设计项目综述：1、可以预置1位十进制数密码，并保存密码。

2、开锁时，输入正确密码，按开锁键，锁打开。

3、当输入密码时，数码管显示相应的输入数字。

密码输入错误时计数一次,当输入错误密码连续达到四次，拒绝再输入密码。

需用复位键将其还原才能再次输入。

4、输入密码时，数码管8显示密码的数值。

拒绝输入密码时，只显示0。

按开锁键时，数码管5显示密码输入错误的次数；当错误次数连续少于4次以下时，则当输入密码正确时数码管5清“0”。

5、开锁指示灯亮表示锁已经打开。

三、设计方案及分析1、设计方案根据以上密码锁的设计任务，我们拟定的方案可以简略的如以下框图所示：2、方案分析（1）密码输入：由于要求通过每按一个输入键时直接显示为对应的十进制数密码，所以需要将二进制数转换为对应的十进制数。

根据前面这个要求，我们有两个选择74ls147和74ls148。

74ls147与74ls148比较，74ls148比74ls147多一个功能端。

使用74ls148可以实现输入四次错误自动锁定。

虽74ls148总的输入键只有8个，使用两块74ls148，并他们通过级联可以解决0~9输入。

当多过输入端同时出现时，只对其中优先权最高的一个进行编码，这个编码就是我们要的对应的十进制数。

多功能数字钟电路设计1设计内容简介数字钟是一个简单的时序组合逻辑电路，数字钟的电路系统主要包括时间显示，脉冲产生，报时，闹钟四部分。

脉冲产生部分包括振荡器、分频器；时间显示部分包括计数器、译码器、显示器；报时和闹钟部分主要由门电路构成，用来驱动蜂鸣器。

2设计任务与要求Ⅰ以十进制数字形式显示时、分、秒的时间。

Ⅱ小时计数器的计时要求为“24翻1”，分钟和秒的时间要求为60进位。

Ⅲ能实现手动快速校时、校分；Ⅳ具有整点报时功能，报时声响为四低一高，最后一响为整点。

Ⅴ具有定制控制（定小时）的闹钟功能。

Ⅵ画出完整的电路原理图3主要集成电路器件计数器74LS162六只；74LS90三只；CD4511六只；CD4060六只；三极管74LS191一只；555定时器1只；七段式数码显示器六只，74LS00 若干；74LS03(OC) 若干；74LS20 若干；电阻若干，等4设计方案数字电子钟的原理方框图如图（1）所示。

该电路由秒信号发生器、“时，分，秒”计数器、译码器及显示器、校时电路、整点报时电路、闹钟定时等电路组成。

秒信号产生器决定了整个计时系统的精度，故用石英晶体振荡器加分频器来实现。

将秒信号送入“秒计时器”，“秒计时器”采用六十进制计数器，每累计60秒发出一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。

“分计数器”也采用六十进制计数器，每60分钟，发出一个“时脉冲”，该信号经被送到“时计数器”作为“时计数器”的时钟脉冲，而“时计数器”采用二十四进制计数器，实现“24翻1”的计数方式，可实现对一天二十四小时的累计。

译码显示电路将“时”、“分”、“秒”计数器的输出状态通过七段式显示译码器译码，通过刘伟LED 七段显示器显示出来。

整点报时电路是根据计时系统的输出状态产生一脉冲信号，然后触发一音频发生器实现整点报时，定时电路与此类似。

校时电路是用“时”、“分”、“秒”显示数5电路设计5.1秒信号发生器秒信号发生器是数字钟的核心部分，它的精度和稳定度决定了数字钟的质量，通常用晶体整荡器产生的脉冲经过整形、分频获得1 Hz的秒脉冲。

实验七时序逻辑电路设计一、实验目的1. 学习用集成触发器构成计数器的方法。

2. 熟悉中规模集成十进制计数器的逻辑功能及使用方法。

3. 学习计数器的功能扩展。

4. 了解集成译码器及显示器的应用。

二、实验原理计数器是一种重要的时序逻辑电路，它不仅可以计数，而且用作定时控制及进行数字运算等。

按计数功能计数器可分加法、减法和可逆计数器，根据计数体制可分为二进制和任意进制计数器，而任意进制计数器中常用的是十进制计数器。

根据计数脉冲引入的方式又有同步和异步计数器之分。

1. 用D触发器构成异步二进制加法计数器和减法计数器：图10—1是用四只D触发器构成的四位二进制异步加法计数器，它的连接特点是将每只D触发器接成T'触发器形式，再由低位触发器的Q端和高一位的CP端相连接，即构成异步计数方式。

若把图10—1稍加改动，即将低位触发器的Q端和高一位的CP端相连接，即构成了减法计数器。

图10—1本实验采用的D触发器型号为74LS74A，引脚排列见前述实验。

2. 中规模十进制计数器中规模集成计数器品种多，功能完善，通常具有予置、保持、计数等多种功能。

74LS182同步十进制可逆计数器具有双时钟输入，可以执行十进制加法和减法计数，并具有清除、置数等功能。

引脚排列如图10—2所示。

其中LD−−置数端；CP u−−加计数端；CP D−−减计数端；DO−−非同步进位输出端；CO−−非同步借位输出端；Q A、Q B、Q C、Q D−−计数器输出端；D A、D B、D C、D D−−数据输入端；CR−−清除端。

表10—1为74LS192功能表，说明如下：当清除端为高电平“1”时，计数器直接清零(称为异步清零)，执行其它功能时，CR置低电平。

当CR为低电平，置数端LD为低电平时，数据直接从置数端D A、D B、D C、D D置入计数器。

当CR为低电平，LD为高电平时，执行计数功能。

执行加计数时，减计数端CP D接高电平，计数脉冲由加计数端Cp u输入，在计数脉冲上升沿进行842编码的十进制加法计数。

数字电路课程设计一、概述任务：通过解决一两个实际问题，巩固和加深在课程教学中所学到知识和实验技能，基本掌握惯用电子电路普通设计办法，提高电子电路设计和实验能力，为此后从事生产和科研工作打下一定基本。

为毕业设计和此后从事电子技术方面工作打下基本。

设计环节：依照题目拟定性能指标，电路预设计，实验，修改设计。

衡量设计原则：工作稳定可靠，能达到所规定性能指标，并留有恰当裕量；电路简朴、成本低；功耗低；所采用元器件品种少、体积小并且货源充分；便于生产、测试和维修。

二、惯用电子电路普通设计办法惯用电子电路普通设计办法是：选取总体方案，设计单元电路，选取元器件，计算参数，审图，实验（涉及修改测试性能），画出总体电路图。

1．总体方案选取设计电路第一步就是选取总体方案。

所谓总体方案是依照所提出任务、规定和性能指标，用品有一定功能若干单元电路构成一种整体，来实现各项功能，满足设计题目提出规定和技术指标。

由于符合规定总体方案往往不止一种，应当针对任务、规定和条件，查阅关于资料，以广开思路，提出若干不同方案，然后仔细分析每个方案可行性和优缺陷，加以比较，从中取优。

在选取过程中，惯用框图表达各种方案基本原理。

框图普通不必画得太详细，只要阐明基本原理就可以了，但有些核心某些一定要画清晰，必要潮流需画出详细电路来加以分析。

2．单元电路设计在拟定了总体方案、画出详细框图之后，便可进行单元电路设计。

（1）依照设计规定和已选定总体方案原理框图，拟定对各单元电路设计规定，必要时应详细拟定重要单元电路性能指标，应注意各单元电路互相配合，要尽量少用或不用电平转换之类接口电路，以简化电路构造、减少成本。

（2）拟定出单元电Array路规定后，应全面检查以遍，的确无误后方可按一定顺序分别设计各个单元电路。

（3）选取单元电路构造形式。

普通状况下，应查阅关于资料，以丰富知识、开阔眼界，从而找到合用电路。

如果的确找不到性能指标完全满足规定电路时，也可选用与设计规定比较接近电路，然后调节电路参数。

md_0100电路实例md_0100电路是一种常用于数字电路中的逻辑门电路，也被称为四输入与门。

它具有四个输入端(A、B、C、D)和一个输出端(Y)，其输出信号为四个输入信号的与运算结果。

在本文中，我们将详细介绍md_0100电路的工作原理和应用。

让我们来了解一下md_0100电路的工作原理。

md_0100电路中的四个输入端(A、B、C、D)通过导线与逻辑门内部的电路连接。

当输入信号都为高电平（1）时，输出端(Y)才会输出高电平（1），否则输出低电平（0）。

这意味着只有当四个输入信号同时满足高电平条件时，输出端才会输出高电平信号。

md_0100电路的应用非常广泛。

它常用于数字电路中的逻辑运算，如编码器、解码器、多路选择器等。

例如，在一个多路选择器中，md_0100电路可以用来判断选择信号的有效性，从而选择正确的输入端作为输出信号。

此外，md_0100电路还可以用于数据加密和解密等领域，确保数据的安全性和准确性。

在实际应用中，md_0100电路的设计和制造需要考虑多个因素。

首先是电路的输入和输出电平，一般为标准的逻辑电平（0V和5V）或差分信号。

其次是电路的功耗和面积，尽量减小功耗和电路占用的面积，以提高整个系统的性能和效率。

此外，还需要考虑电路的可靠性和稳定性，以及对温度和电压等外部环境的适应能力。

在设计md_0100电路时，需要根据具体的需求确定输入和输出信号的逻辑关系。

例如，在一个编码器中，输入信号可能是不同的传感器信号，而输出信号则是将传感器信号转换为对应的编码信号。

因此，在设计过程中需要明确输入和输出信号的含义和逻辑关系，以确保电路的正确工作。

在实际应用中，md_0100电路还需要与其他电路和设备进行连接和配合。

例如，在一个数字系统中，md_0100电路可能需要与存储器、处理器和输入输出设备等进行数据的交互和传输。

因此，在设计和使用md_0100电路时，需要考虑与其他电路和设备的兼容性和接口问题，以确保整个系统的正常运行。

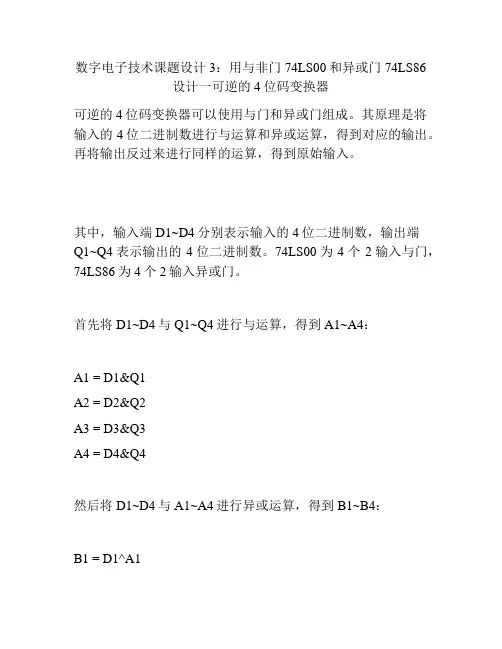

数字电子技术课题设计3：用与非门74LS00和异或门74LS86
设计一可逆的4位码变换器
可逆的4位码变换器可以使用与门和异或门组成。

其原理是将输入的4位二进制数进行与运算和异或运算，得到对应的输出。

再将输出反过来进行同样的运算，得到原始输入。

其中，输入端D1~D4分别表示输入的4位二进制数，输出端
Q1~Q4表示输出的4位二进制数。

74LS00为4个2输入与门，74LS86为4个2输入异或门。

首先将D1~D4与Q1~Q4进行与运算，得到A1~A4：
A1 = D1&Q1
A2 = D2&Q2
A3 = D3&Q3
A4 = D4&Q4
然后将D1~D4与A1~A4进行异或运算，得到B1~B4：
B1 = D1^A1
B2 = D2^A2
B3 = D3^A3
B4 = D4^A4
最后将B1~B4与A1~A4进行异或运算，得到对应的输出
Q1~Q4：
Q1 = B1^A1
Q2 = B2^A2
Q3 = B3^A3
Q4 = B4^A4
将输出端Q1~Q4连接到与门74LS00的输入端，将门的输出端连接到异或门74LS86的输入端，同样的，将输出端连接到与门的输入端，然后再将输出端连接到异或门的输入端，就可以实现4位二进制数的可逆变换。

实际电路可以使用逻辑仿真软件进行验证和调试，最后布线焊接到电路板上即可。

1.8位可控加减法电路设计2.4位先行进位电路设计实验报告1.引言1.1 概述概述随着科技的发展，数字电路设计在计算机科学和电子工程领域中扮演着至关重要的角色。

本实验旨在设计并实现可控加减法电路和先行进位电路，以进一步提升数字电路设计的能力。

在本实验中，我们首先介绍了实验的目的和本文的结构。

接着，我们详细讲解了1.8位可控加减法电路设计的原理和电路图设计，并通过实验演示了其功能和性能。

随后，我们进一步介绍了2.4位先行进位电路设计的原理和电路图设计。

通过实验验证，我们展示了该电路在实际应用中的可靠性和高效性。

最后，我们总结了实验的结果，并分享了实验过程中的心得体会。

通过本次实验，我们不仅深入理解了可控加减法电路和先行进位电路的工作原理，还提升了自身的数字电路设计技能。

在本文中，我们将使用以下内容来阐述每个部分的主要思想和实验结果。

通过对这些内容的深入讨论，希望能够为读者提供一个清晰而全面的认识，以便更好地理解和应用可控加减法电路和先行进位电路的设计方法。

1.2文章结构【1.2 文章结构】本实验报告将分为以下几个部分进行描述和介绍。

首先，在引言部分，我们将对本实验的概述进行说明，介绍实验报告的结构以及实验的目的。

接下来，在第二部分中，我们将详细介绍1.8位可控加减法电路的设计原理。

这部分将涵盖所需的原理背景知识，并展示设计过程中所采用的方法和思路。

同时，我们将呈现电路图的设计，以便读者可以更直观地理解整个电路的实现方式。

第三部分将介绍2.4位先行进位电路的设计原理。

在这一部分中，我们将阐述该电路的工作原理和所采用的设计方案。

同样，我们还将提供对应的电路图设计，以帮助读者更好地了解电路的构成和工作方式。

在实验报告的最后一部分，我们将总结实验结果并得出结论。

在4.1实验结果总结中，将详细列举每个电路的实验结果，并对其性能进行评估和分析。

同时，我们将在4.2实验心得中分享我们在实验过程中的经验和感悟，包括遇到的问题、解决方案以及对未来可能的改进的展望。

数字电路课内大作业作业选择：交通灯控制器和智能数字时钟设计一、实验目的提高对课本知识的深刻理解，熟悉数字电路设计的主要方法和思想，锻炼自己的独立思考能力和动手能力，灵活运用所学习的知识，加强自己发现问题解决问题的能力，把理论知识学以致用。

交通灯控制器二、实验主要器材以及仿真原件电脑软件：Multisim12.0原件清单：七段显示数码管2个、指示灯6个、74LS160D芯片两块、74LS194D芯片两块、单刀双置开关1个、74LS112D芯片2块、非门若干、与非门、与门等。

三、设计思路、过程以及设计原理设计交通灯首先需要明确交通灯的工作原理，交通灯是工作在交叉路口处，控制车辆，目的是交通正常运行，减少事故的发生，交通信号灯由红灯、绿灯、黄灯组成。

红灯表示禁止通行，绿灯表示准许通行，黄灯表示警示。

他们具体指示的信息为红灯亮，禁止直行或左转弯，在不碍行人和车辆情况下，允许车辆右转弯；绿灯亮，准许车辆直行或转弯；黄灯亮，停在路口停止线或人行横道线以内，已经继续通行；黄灯闪烁时，警告车辆注意安全。

在本实验设计的交通灯中，它主要可以实现的功能为：一个循环周期共有48s，在一个循环周期内红灯点亮24s，绿灯点亮20s，黄灯电路中使用的各个模块的介绍：74LS194介绍：74LS194是一个4位双向移位寄存器，最高时钟脉冲为36MHZ，其逻辑符号及引脚排列如下图所示：其中：D0～D1为并行输入端；Q0～Q3为并行输出端；SR--右移串引输入端；SL--左移串引输入端；S1、S0-操作模式控制端；-为直接无条件清零端；CP-为时钟脉冲输入端。

74LS194模式控制及状态输出如下表所示。

用74LS194构成模12扭环计数器：两片74LS194芯片可构成8位右移移位寄存器，按照下图所示的接法可以构成模12计数器74LS160介绍：74LS160是十进制计数器也就是说它只能记十个数从0000-1001（0-9）到9之后再来时钟就回到0首先是clk这是时钟,之后是rco这是输出，MR是复位低电频有效（图上接线前面花圈的都是低电平有效），load是置数信号当他为低电平时在始终作用下读入D0到D3为了使161正常工作ENP和ENT接1另外D0到D3是置数端Q0到Q3是输出端74LS160构成24进制计数器，从0态开始计数，具体解法如下图所示：以上便是本设计的主要芯片功能以及主要模块实现，根据以上的思路和过程，我完成了以下的实验结果。

东北大学秦皇岛分校电子信息系数字电路课程设计病房呼叫系统专业名称计算机科学与技术班级学号4080517学生姓名张树茂指导教师李志华设计时间2009.12.18~2009.12.26课程设计任务书专业：计算机科学与技术学号：4080517学生姓名（签名）：设计题目：一、设计实验条件电路仿真实验室二、设计任务及要求1.课程设计任务《数字电路》课程设计是继“数字电路”课后开出的实践环节课程，其目的是训练学生综合运用学过的数字电路的基本知识，独立设计比较复杂的数字电路能力，设计建立在硬件和软件两个平台的基础上。
