克莱门特高温水、地源热泵样本

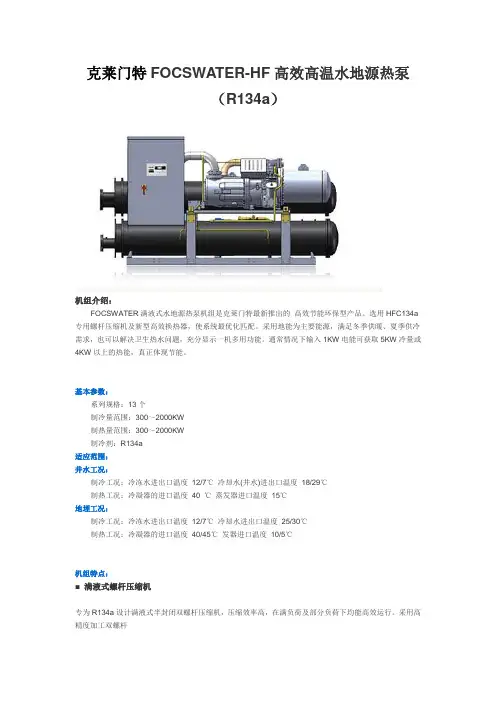

克莱门特FOCSWATER-HF高效高温水地源热泵（R134a）机组介绍：FOCSWATER满液式水地源热泵机组是克莱门特最新推出的高效节能环保型产品。

选用HFC134a 专用螺杆压缩机及新型高效换热器，使系统最优化匹配。

采用地能为主要能源，满足冬季供暖、夏季供冷需求，也可以解决卫生热水问题，充分显示一机多用功能。

通常情况下输入1KW电能可获取5KW冷量或4KW以上的热能，真正体现节能。

基本参数：系列规格：13个制冷量范围：300～2000KW制热量范围：300～2000KW制冷剂：R134a适应范围：井水工况：制冷工况：冷冻水进出口温度12/7℃冷却水(井水)进出口温度18/29℃制热工况：冷凝器的进口温度40 ℃蒸发器进口温度15℃地埋工况：制冷工况：冷冻水进出口温度12/7℃冷却水进出口温度25/30℃制热工况：冷凝器的进口温度40/45℃发器进口温度10/5℃机组特点：■ 满液式螺杆压缩机专为R134a设计满液式半封闭双螺杆压缩机，压缩效率高，在满负荷及部分负荷下均能高效运行。

采用高精度加工双螺杆转子，航空级转动轴承具有性能稳定、噪音低、振动小、运转平稳等特点。

电机直接驱动转子，运动部件和易损件少，无其他能量损失，机械效率高。

配合微电脑控制系统，自动根据工况要求调整负荷输出，通过滑阀实现10-100%精确无级调节，提升部分负荷能效。

满液式蒸发器、冷凝器：采用满液式高效蒸发器，蒸发管完全浸在沸腾液态制冷剂中，有效提高了机组的制冷能力及能效比。

高效换热铜管表面密集环状细缝形成了泡核沸腾所需的汽化核心，强化了管外侧的换热效率。

管内侧强化传热肋增大了水侧扰动和紊流换热，冷冻水流动于管内侧，方便清洗维护。

压力容器专用无缝钢管，无缝针状铰牙高效换热铜管。

高蒸发温度高能效比高稳定性低运行费用高效二次油分离器：内置于冷凝器，结构紧凑、使机组空间减小。

超强分离效率，油分率高达99.6%。

利用引射泵：利用飞机翼原理冷凝前高压气克莱门特独特回油方式使机组在节流——电子膨胀阀控制：精确控制制冷剂流量，优化蒸发器换热性能根据机组排气过热度控制调节，性能更稳定提高机组偏离工况、低负荷运行效率反应迅速，根据负荷变化迅速调节，机组出水温度稳定高效经济器：强化换热效果,提高机组性能,机组COP增达4%，机组效率大增。

克莱门特FOCSWATER-F满液式水冷螺杆冷水机（R134a）机组介绍：FOCSWATER-F满液式水冷螺杆冷水机组是克莱门特最新推出的高效节能环保型产品，选用HFC134a专用螺杆压缩机及新型高效换热器，使系统最优化匹配，采用模块化设计，根据用户需要，自由组合，实现更高满负荷效率及部分负荷效率，让机组的运行成本大大降低、让用户省的更多。

基本参数：系列规格：13个制冷量范围：250～2000KW制冷剂：R134a适应范围：■ 制冷工况冷冻水进出口温度：12/℃冷却水进出口温度：30/5℃机组特点：■ 满液式螺杆压缩机专为R134a设计满液式半封闭双螺杆压缩机，压缩效率高，在满负荷及部分负荷下均能高效运行。

采用高精度加工双螺杆转子，航空级转动轴承具有性能稳定、噪音低、振动小、运转平稳等特点。

电机直接驱动转子，运动部件和易损件少，无其他能量损失，机械效率高。

配合微电脑控制系统，自动根据工况要求调整负荷输出，通过滑阀实现10-100%精确无级调节，提升部分负荷能效。

满液式蒸发器、冷凝器：采用满液式高效蒸发器，蒸发管完全浸在沸腾液态制冷剂中，有效提高了机组的制冷能力及能效比。

高效换热铜管表面密集环状细缝形成了泡核沸腾所需的汽化核心，强化了管外侧的换热效率。

管内侧强化传热肋增大了水侧扰动和紊流换热，冷冻水流动于管内侧，方便清洗维护。

压力容器专用无缝钢管，无缝针状铰牙高效换热铜管。

高蒸发温度高能效比高稳定性低运行费用高效二次油分离器：内置于冷凝器，结构紧凑、使机组空间减小。

超强分离效率，油分率高达99.6%。

利用引射泵：利用飞机翼原理冷凝前高压气克莱门特独特回油方式使机组在节流——电子膨胀阀控制：精确控制制冷剂流量，优化蒸发器换热性能根据机组排气过热度控制调节，性能更稳定提高机组偏离工况、低负荷运行效率反应迅速，根据负荷变化迅速调节，机组出水温度稳定高效经济器：强化换热效果,提高机组性能,机组COP增达4%，机组效率大增。

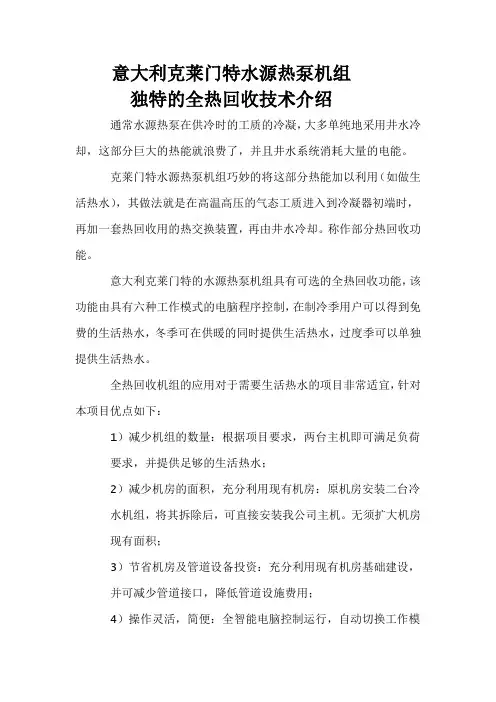

意大利克莱门特水源热泵机组
独特的全热回收技术介绍
通常水源热泵在供冷时的工质的冷凝，大多单纯地采用井水冷却，这部分巨大的热能就浪费了，并且井水系统消耗大量的电能。

克莱门特水源热泵机组巧妙的将这部分热能加以利用（如做生活热水），其做法就是在高温高压的气态工质进入到冷凝器初端时，再加一套热回收用的热交换装置，再由井水冷却。

称作部分热回收功能。

意大利克莱门特的水源热泵机组具有可选的全热回收功能，该功能由具有六种工作模式的电脑程序控制，在制冷季用户可以得到免费的生活热水，冬季可在供暖的同时提供生活热水，过度季可以单独提供生活热水。

全热回收机组的应用对于需要生活热水的项目非常适宜，针对本项目优点如下：
1）减少机组的数量：根据项目要求，两台主机即可满足负荷
要求，并提供足够的生活热水；
2）减少机房的面积，充分利用现有机房：原机房安装二台冷
水机组，将其拆除后，可直接安装我公司主机。

无须扩大机房
现有面积；
3）节省机房及管道设备投资：充分利用现有机房基础建设，
并可减少管道接口，降低管道设施费用；
4）操作灵活，简便：全智能电脑控制运行，自动切换工作模
式，可以实现无人职守；
5）明显节能，降低生活热水的成本：夏季生活热水为免费获得，可以有效降低生活热水费用；
6）瞬时提供热水量大，满足宾馆瞬时用水高峰需要：由于宾馆的特殊性，如有团体入住时在瞬间易出现生活热水用水高峰，克莱门特全热回收机组的大回收量及大制热量可以瞬时生产大量热水，满足需要。

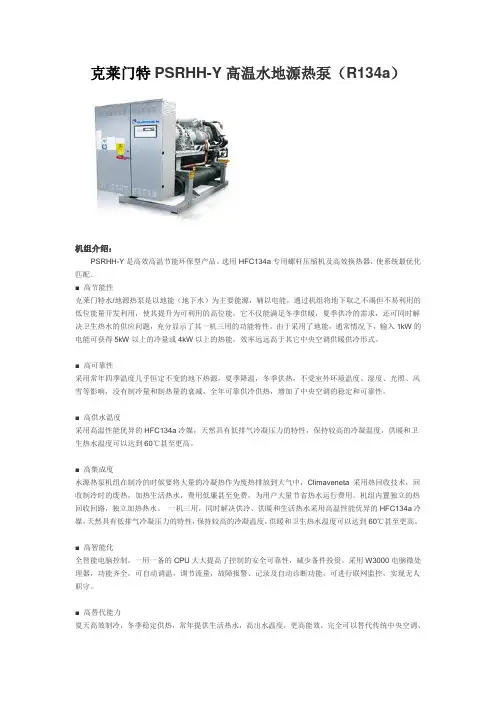

克莱门特PSRHH-Y高温水地源热泵（R134a）机组介绍：PSRHH-Y是高效高温节能环保型产品。

选用HFC134a专用螺杆压缩机及高效换热器，使系统最优化匹配。

■高节能性克莱门特水/地源热泵是以地能（地下水）为主要能源，辅以电能，通过机组将地下取之不竭但不易利用的低位能量开发利用，使其提升为可利用的高位能。

它不仅能满足冬季供暖，夏季供冷的需求，还可同时解决卫生热水的供应问题，充分显示了其一机三用的功能特性。

由于采用了地能，通常情况下，输入1kW的电能可获得5kW以上的冷量或4kW以上的热能，效率远远高于其它中央空调供暖供冷形式。

■高可靠性采用常年四季温度几乎恒定不变的地下热源，夏季降温，冬季供热，不受室外环境温度、湿度、光照、风雪等影响，没有制冷量和制热量的衰减，全年可靠供冷供热，增加了中央空调的稳定和可靠性。

■高供水温度采用高温性能优异的HFC134a冷媒，天然具有低排气冷凝压力的特性，保持较高的冷凝温度，供暖和卫生热水温度可以达到60℃甚至更高。

■高集成度水源热泵机组在制冷的时候要将大量的冷凝热作为废热排放到大气中，Climaveneta 采用热回收技术，回收制冷时的废热，加热生活热水，费用低廉甚至免费，为用户大量节省热水运行费用。

机组内置独立的热回收回路，独立加热热水。

一机三用，同时解决供冷、供暖和生活热水采用高温性能优异的HFC134a冷媒，天然具有低排气冷凝压力的特性，保持较高的冷凝温度，供暖和卫生热水温度可以达到60℃甚至更高。

■高智能化全智能电脑控制，一用一备的CPU大大提高了控制的安全可靠性，减少备件投资。

采用W3000电脑微处理器，功能齐全，可自动调温，调节流量，故障报警、记录及自动诊断功能，可进行联网监控，实现无人职守。

■高替代能力夏天高效制冷，冬季稳定供热，常年提供生活热水，高出水温度，更高能效，完全可以替代传统中央空调、锅炉供暖和热水系统。

■高井水利用率专利的四/二管程冷凝器，节水调节阀和节水技术，采用大温差小流量技术，提高井水利用效率，可以大量节约降水用量，不到一般机组的一半，减少打井数目，为用户节省初投资。

克莱门特水冷螺杆式冷水机组CSRH.C-Y机组介绍：CSRH-.C-Y水冷螺杆冷水机组是克莱门特的高温高效节能环保型产品，选用HFC134a专用螺杆压缩机及新型非对称换热器，使系统最优化匹配，在满负荷效率及部分负荷下均能高效运行。

机组能把冷凝废热部分、全部回收利用，实现一机多用，体现节能。

采用先进W3000微电脑控制器，控制及保护功能齐全。

基本参数：系列规格：16个制冷量范围：350～2800kW制冷剂：R134a适应范围：■ 制冷工况冷冻水进出口温度：12/7℃冷却水进出口温度：30/35℃■热回收工况部分热回收热水进出口温度：40/45℃全部热回收热水进出口温度：40/45℃机组特点：■ 压缩机改进的螺杆加工工艺，紧凑的结构设计以及专为HFC134a优化的特性，使螺杆压缩机无须增大压机外形就能显著提高压机排气量，通过提高容积效率显著提高制冷能力。

■ 螺杆采用5:6非对称设计的双螺杆，大面积接触，坚固耐用，加工精度达微米级，在连续运转状况下，转子可以保持最佳间隙值，以达到最高效率要求。

■ 转动轴承航空级轴承，坚固耐磨。

通过优化转矩分布和降低前后压差，同时减小了轴向扭矩和径向扭矩，改善轴承受力，有效延长寿命。

■ 油分离器压缩机内置三级高效油分离器，即使在高排气速度下也确保极高的分油效果，通过改进供油润滑方式，有效降低了排气含量和排气过热度，从而进一步提高润滑油分离效果。

高效节能半封闭双螺杆压缩机自带容调调节滑阀，自动根据工况调整负荷输出，减少耗电功率。

非对称管束结构的壳管式蒸发器，保证制冷剂无论在气态或是液态时都在优化的循环流速下运行，因而不仅使液态制冷剂充分蒸发，又使回路的循环阻力最小。

蒸发器外敷设闭孔氯丁绝热橡胶，防止冷量损失。

独特高效的热回收技术，提高了制冷量，COP值可提高11%。

高智能化全智能电脑控制，采用W3000电脑微处理器，功能齐全，可自动调温，调节流量，故障报警，记录及自动诊断功能，可进行联网监控，实现无人值守。

克莱门特CSRAN高效高温风冷热泵（R134a）一、机组介绍：CSRAN系列高效高温风冷螺杆式热泵通过切换四通阀改变制冷剂的循环方向，能根据用户需要提供冷水或热水。

机组采用环保冷媒HFC134a，机组更高效，夏季耐温更高，冬季制热热水温度更高。

机组为逆循环的空气源热泵，省去了冷却塔、冷却水泵和冷却水系统，节约了冷却系统投资和运行费用，无须专用机房，可直接安装于屋顶或室外空间。

CSRAN适用于各种商业和工业场合，可以满足全年空调和采暖的需要。

机组采用智能除霜功能，确保冬季安全可靠稳定供热。

二、基本参数：制冷量范围：200～750kW制热量范围：250～800 kW制冷剂：R134a三、适应范围：■ 制冷工况冷冻水进出口温度12/7℃环境温度35℃■ 制热工况冷凝器进出口温度40/45℃环境温度7℃相对湿度87%■ 热回收工况：热水进出口温度40/45℃四、机组特点：1. 低温热泵，高温热水，完全代替传统锅炉建筑空调系统高效性和节能性已经被广大用户所认可，这一观念在供暖系统也逐渐深入人心。

Climaveneta RECS（Recovery Energy Climaveneta System ），采用环保冷媒HFC134a，可以超低温制热，提供更高温度的热水，更高能效，完全可以替代传统锅炉供暖和热水系统。

2. 超低温制热超大换热器，喷液冷却智能除霜，确保机组在环境温度-15℃下可靠制热，完全解决了低温制热可靠性和能效比的问题，RECS系列热泵完全可以替代传统的空调供暖系统（冷水机组+锅炉）。

3. 创新的智能除霜功能（克莱门特专利）克莱门特专利的智能化逆循环除霜方式，引入自适应技术，能够根据外界气温变化、上次除霜时间和难易程度、湿度变化，自动修正和调整下次除霜判据和融霜和参数，确保除霜方式无须人工调整，自动适应各地气候、天气状况变化，比传统智能除霜方式更准确、更可靠、更节能。

4. 优异EURO/kW 比EURO/kW 比是欧洲衡量R407C 机组性价比（包括初投资和运行维护费）的一个指标，同样可以用来衡量R134a 机组的性能指标。

意大利克莱门特中央空调地源热泵方案推荐书XXXXXXXXXXXXXXXXXXX地源热泵中央空调方案一、地源热泵空调系统简介地源热泵中央空调系统是一种从地下土壤资源中提取热量的高效、节能、环保、再生的供热（冷）系统。

该系统集成熟的热泵技术、暖通空调技术、配套地质勘察技术于一体，在相对稳定的土壤温度下高效、稳定、经济的运行。

地源热泵中央空调系统是由末端（室内空气处理末端等）系统、地源热泵中央空调主机（又称为地源热泵）系统和地下埋管系统三部分组成。

为用户供热时，地源热泵中央空调系统从地源中提取低品位热能，通过电能驱动的地源热泵中央空调主机（热泵）“泵” 送到高温热源，以满足用户供热需求。

为用户供冷时，地源热泵中央空调系统将用户室内的余热通过地源中央空调主机（制冷）转移到地源中，以满足用户制冷需求。

用户（室内末端等）系统由用户侧水管系统、循环水泵、水过滤器、静电水处理仪、各种末端空气处理设备、膨胀定压设备及相关阀门配件等组成。

地源中央空调主机系统由压缩机、蒸发器、冷凝器、膨胀阀、各种制冷管道配件和电器控制系统等组成。

地下埋管系统由地下埋管、循环水泵、水过滤器和阀门、配件等组成。

制冷工况的实现只需通过合理地设计用户系统和地埋管系统管道和阀门，切换阀门来实现进蒸发器的地埋管系统循环水改进冷凝器，进冷凝器的用户系统循环水改进入蒸发器，以达到制冷的目的。

（反之则为供热工况）地表土壤和水体不仅是一个巨大的太阳能集热器，收集了47%的太阳辐射能量，比人类每年利用能量的500倍还多，而且是一个巨大的动态能量平衡系统，地表的土壤和水体自然地保持能量接受和发散相对的均衡。

这使得利用储存于其中的似乎无限的太阳能或地能成为可能。

所以说，地源热泵是利用可再生能源的一种有效途径。

地下温度恒定的特点也使热泵机组运行更可靠、稳定，保证了系统的高效性和经济性。

通常地源热泵消耗1KW的能量，用户可以得到4.5KW以上的热量或冷量。

地源热泵比传统空调系统运行效率要高40%，节省运行费用50%左右。

意大利克莱门W3000 故障代码大麦中央空调控制器替换W3000 故障代码附录A:报营营报说明｛复位相序保护3 蒸发器流量开夫`\`lˇ1进水温度低S—A6 进水温度高sˉAlo 蒸发器防冻保护M14 系统压力不足M17 低环境温度s注水量低s水流量低M冷凝器流量开头A热回收器流童开关Al号泵保养s526It,i）t1，1,1411i’l )＄,lt lJlx，il’rl,t r ：thlIi’l ）｜rlr (r, L N . a：rr Lu 〈，t rx,。

ytnn L /nlt1t^ ):l lt /I。

1ti，il，l$3 /rr1/{irJ）+iil t li。

，J llli 4 /ilL。

l*ss62636亻Sssˇ↑‘11描功砾亻冫【ll∫热口收器防冻侏护VPF杖块尢连接VPF扌冫乜ll（故{q芊l号泵过烈1保护MΛM2亏父过热保护冷凝器泵过社1保护热回收器泵过热保护MMs/A乙二脬泉过弭1保护s/A /，k刀1尢迕殁扩展板l无连接扩展板2无连接AAA扩肷仅3无迕接Ar「股极4尤迕接刁展极5尢连接从机扩展板l无连接从机扩展板2无连接从机扩展板3无连接AAAA10四从移1扩展板4无连接从移1扩腿板5无连接玉缩机油位lAM丛貊ll1油位2Mll9留百〃1氵田1立3压缩机汕位4MM压绢机l排气温度高MlHx貊V12排气温度高M 123 压绗机3排气温度南压缩机4排气温溲高M124M丛缩机1赦障压缩机2故障压缩机3故障M-AlMlVI—A/MM—A/M丛绷14故惮Δ刂—A/M 压缩桫15故障M-AlM压娟桃6故障M-匆`1丛甜秽11禺线Au,缃犭丿12料线A压缩机3离线A144 压缩机4离线A压缩机5侏荪压缃机6保芥压缩机l电动机Ⅱ寻缩机2I1动机△x缩机3H⊥劢机压缩机四电动机压缩机1启动暂停压缩机2启动暂停压缩机3启动暂停压缩机4启动暂停s152153sS15四155SSsA^Amm A`‰ 1A/lNIA/lX/IA/N亻压缩机l启动限制压缩机2肩动限制压缩机3启动限制压缩杌4启动限剞压缩机5启动限制压缩机6启动限制回路l压力高田路2压力高回路3压力高回路4压力高sssssMM214MM狃~回路4风机i⊥热保护回路1压力低回路2压力低回路3压力低回路4压力低传感器I压力高传感器2压力高传感器3压力高传感器4压力高回路1启动暂停回路2启动暂停回路3启动暂停M224MM四一删A/MA``Ι细__A冫`亻MM2432铋251252｛253MAA回路4启动暂停回路1氘利昂泄漏回路2氟利昂泄漏回路3氟利昂泄漏托〓AiAA胥cLlhvm〓Tn26彳27I叫路2Ⅲ们唧ˉ～"蹈3称V ll冰^ˉ丽而丽丽Γ～～~～～——— - ————" ∫I+ll熬发压力不足^ 岫2椴h怀l ～AA`M272273Λ/、亻,k/hiA/MMM｜惚回路l氟里昂不足回路2氟里昂不足回路3氛里昂不足回路4氛里昂不足压缩机I变频器温度压缩机2变频器温度压缩机3变频器温度MM幻‰刂A/N/iA/lvIAlM`\/Iˇ 1Allv· IlJ·骊刀14尖狈扌荐温J/f 压缩机l排气温度压缩机2排气温度压缩机3排气温度压缩机4排气温度压缩机l低压A/NIAaiA/MA/NIA’`亻A/M压缩机2低压压缩机3低压压缩机4低压压缩机1南压A/XIA/MAlM压缩机2高压B 瑚_ 压缩机3高压B压缩机4高压压缩机I输入电流压缩机2输入电流BB粥~一η灶貊利13输入电流压缩机4输入电流压缩机1转子温度压缩机2转子温度A/M352″M，J貊犁13转子温度压缩机4转子温度压缩机1压缩比压缩机2压缩比压缩机3压缩比A/lNI 钿一弼″△ΙA/MA冫`1A/M 弼压缩机4压缩比压缩机1抽承A/NΙA/M压缩机2轴承A/M37337亻Ⅱ；缃机34山/l【川i细机0仙，lk压缩机1sCR温肢丿△9li丬丿12sCR ffllΙ文压缩机3sCR泓肢Λ/MΛ/NlΛ/MA/j。
