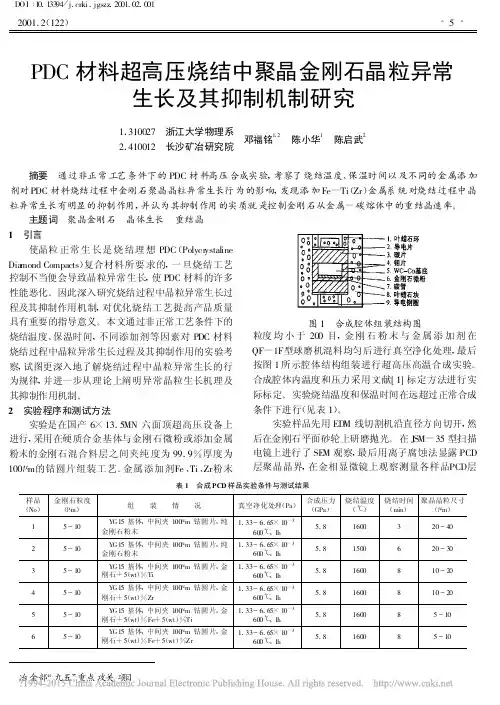

烧结过程中的晶粒生长及其控制

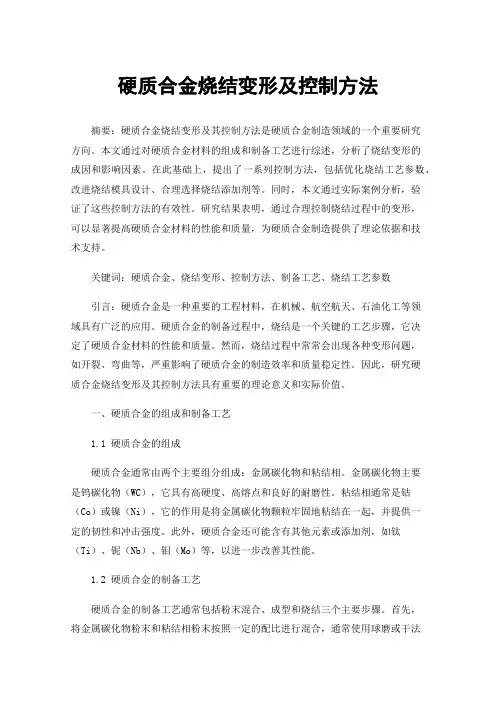

硬质合金烧结变形及控制方法摘要：硬质合金烧结变形及其控制方法是硬质合金制造领域的一个重要研究方向。

本文通过对硬质合金材料的组成和制备工艺进行综述，分析了烧结变形的成因和影响因素。

在此基础上，提出了一系列控制方法，包括优化烧结工艺参数、改进烧结模具设计、合理选择烧结添加剂等。

同时，本文通过实际案例分析，验证了这些控制方法的有效性。

研究结果表明，通过合理控制烧结过程中的变形，可以显著提高硬质合金材料的性能和质量，为硬质合金制造提供了理论依据和技术支持。

关键词：硬质合金、烧结变形、控制方法、制备工艺、烧结工艺参数引言：硬质合金是一种重要的工程材料，在机械、航空航天、石油化工等领域具有广泛的应用。

硬质合金的制备过程中，烧结是一个关键的工艺步骤，它决定了硬质合金材料的性能和质量。

然而，烧结过程中常常会出现各种变形问题，如开裂、弯曲等，严重影响了硬质合金的制造效率和质量稳定性。

因此，研究硬质合金烧结变形及其控制方法具有重要的理论意义和实际价值。

一、硬质合金的组成和制备工艺1.1 硬质合金的组成硬质合金通常由两个主要组分组成：金属碳化物和粘结相。

金属碳化物主要是钨碳化物（WC），它具有高硬度、高熔点和良好的耐磨性。

粘结相通常是钴（Co）或镍（Ni），它的作用是将金属碳化物颗粒牢固地粘结在一起，并提供一定的韧性和冲击强度。

此外，硬质合金还可能含有其他元素或添加剂，如钛（Ti）、铌（Nb）、钼（Mo）等，以进一步改善其性能。

1.2 硬质合金的制备工艺硬质合金的制备工艺通常包括粉末混合、成型和烧结三个主要步骤。

首先，将金属碳化物粉末和粘结相粉末按照一定的配比进行混合，通常使用球磨或干法混合的方法，以确保两种粉末均匀混合。

然后，将混合粉末通过成型工艺，如压制、注射成型等，制备成所需的形状，如板材、棒材、刀片等。

最后，成型体经过烧结工艺，即在高温下进行加热处理，以使金属碳化物颗粒结合成整体。

烧结过程中，首先进行预烧结，将成型体加热至金属碳化物颗粒开始颗粒间结合的温度。

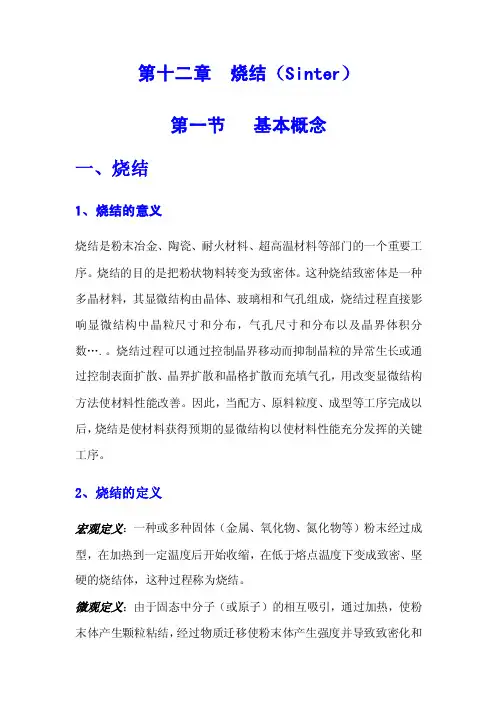

烧结的问题和解答第九章烧结1、解释下列名词（1）烧结：粉料受压成型后在高温作用下而致密化的物理过程。

烧成：坯体经过高温处理成为制品的过程，烧成包括多种物理变化和化学变化。

烧成的含义包括的范围广，烧结只是烧成过程中的一个重要部分。

（2）晶粒生长：无应变的材料在热处理时，平均晶粒尺寸在不改变其分布的情况下，连续增大的过程。

二次再结晶：少数巨大晶粒在细晶消耗时成核长大过程。

（3）固相烧结：固态粉末在适当的温度、压力、气氛和时间条件下，通过物质与气孔之间的传质，变为坚硬、致密烧结体的过程。

液相烧结：有液相参加的烧结过程。

2、详细说明外加剂对烧结的影响?答：（1）外加剂与烧结主体形成固溶体使主晶格畸变，缺陷增加，有利结构基元移动而促进烧结；（2）外加剂与烧结主体形成液相，促进烧结；（3）外加剂与烧结主体形成化合物，促进烧结；（4）外加剂阻止多晶转变，促进烧结；（5）外加剂起扩大烧结范围的作用。

3、简述烧结过程的推动力是什么?答：能量差，压力差，空位差。

4、说明影响烧结的因素？答：（1）粉末的粒度。

细颗粒增加了烧结推动力，缩短原子扩散距离，提高颗粒在液相中的溶解度，从而导致烧结过程的加速；（2）外加剂的作用。

在固相烧结中，有少量外加剂可与主晶相形成固溶体，促进缺陷增加，在液相烧结中，外加剂改变液相的性质（如粘度，组成等），促进烧结。

（3）烧结温度：晶体中晶格能越大，离子结合也越牢固，离子扩散也越困难，烧结温度越高。

（4）保温时间：高温段以体积扩散为主，以短时间为好，低温段为表面扩散为主，低温时间越长，不仅不引起致密化，反而会因表面扩散，改变了气孔的形状而给制品性能带来损害，要尽可能快地从低温升到高温，以创造体积扩散条件。

（5）气氛的影响：氧化，还原，中性。

（6）成形压力影响：一般说成型压力越大颗粒间接触越紧密，对烧结越有利。

5、在扩散传质的烧结过程中，使坯体致密的推动力是什么？哪些方法可促进烧结？说明原因。

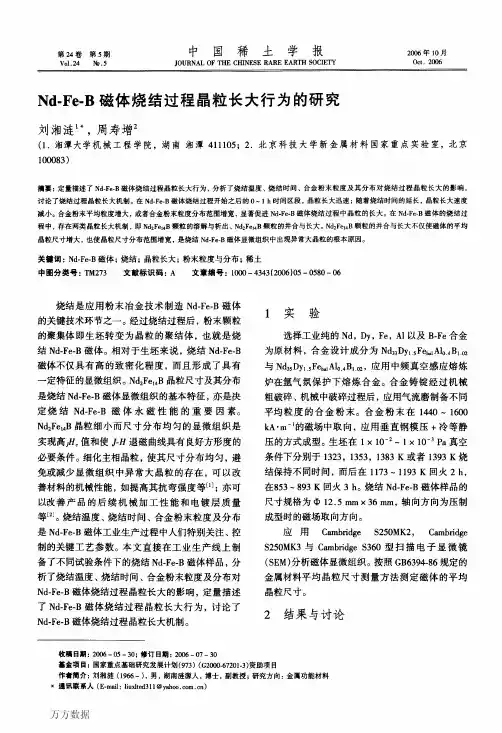

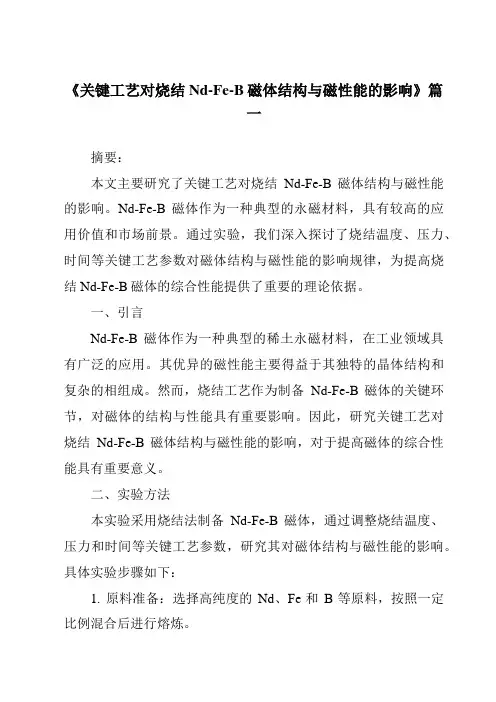

《关键工艺对烧结Nd-Fe-B磁体结构与磁性能的影响》篇一摘要：本文主要研究了关键工艺对烧结Nd-Fe-B磁体结构与磁性能的影响。

Nd-Fe-B磁体作为一种典型的永磁材料，具有较高的应用价值和市场前景。

通过实验，我们深入探讨了烧结温度、压力、时间等关键工艺参数对磁体结构与磁性能的影响规律，为提高烧结Nd-Fe-B磁体的综合性能提供了重要的理论依据。

一、引言Nd-Fe-B磁体作为一种典型的稀土永磁材料，在工业领域具有广泛的应用。

其优异的磁性能主要得益于其独特的晶体结构和复杂的相组成。

然而，烧结工艺作为制备Nd-Fe-B磁体的关键环节，对磁体的结构与性能具有重要影响。

因此，研究关键工艺对烧结Nd-Fe-B磁体结构与磁性能的影响，对于提高磁体的综合性能具有重要意义。

二、实验方法本实验采用烧结法制备Nd-Fe-B磁体，通过调整烧结温度、压力和时间等关键工艺参数，研究其对磁体结构与磁性能的影响。

具体实验步骤如下：1. 原料准备：选择高纯度的Nd、Fe和B等原料，按照一定比例混合后进行熔炼。

2. 制备：将熔炼后的合金破碎、球磨、压制成特定形状的生坯。

3. 烧结：将生坯放入高温炉中，通过调整烧结温度、压力和时间等参数进行烧结。

4. 测试：对烧结后的磁体进行结构与性能测试，包括XRD、SEM等结构分析以及磁滞回线等性能测试。

三、结果与讨论1. 烧结温度对磁体结构与性能的影响随着烧结温度的升高，Nd-Fe-B磁体的晶粒尺寸逐渐增大，晶界变得更加清晰。

同时，烧结温度的升高也有利于提高磁体的矫顽力和最大磁能积等磁性能。

然而，过高的烧结温度可能导致晶粒异常长大和相分离现象，反而降低磁体的综合性能。

因此，选择合适的烧结温度对于提高Nd-Fe-B磁体的综合性能至关重要。

2. 烧结压力对磁体结构与性能的影响烧结压力对Nd-Fe-B磁体的致密度和晶粒生长具有重要影响。

适当增加烧结压力可以提高磁体的致密度，减小晶粒尺寸，从而有利于提高磁体的综合性能。

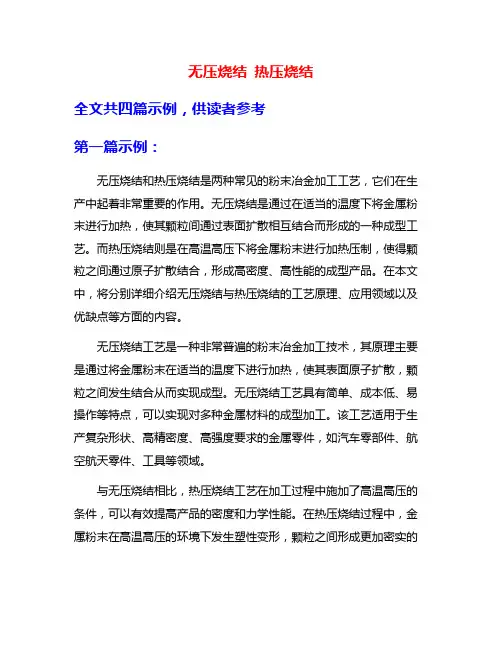

无压烧结热压烧结全文共四篇示例，供读者参考第一篇示例：无压烧结和热压烧结是两种常见的粉末冶金加工工艺，它们在生产中起着非常重要的作用。

无压烧结是通过在适当的温度下将金属粉末进行加热，使其颗粒间通过表面扩散相互结合而形成的一种成型工艺。

而热压烧结则是在高温高压下将金属粉末进行加热压制，使得颗粒之间通过原子扩散结合，形成高密度、高性能的成型产品。

在本文中，将分别详细介绍无压烧结与热压烧结的工艺原理、应用领域以及优缺点等方面的内容。

无压烧结工艺是一种非常普遍的粉末冶金加工技术，其原理主要是通过将金属粉末在适当的温度下进行加热，使其表面原子扩散，颗粒之间发生结合从而实现成型。

无压烧结工艺具有简单、成本低、易操作等特点，可以实现对多种金属材料的成型加工。

该工艺适用于生产复杂形状、高精密度、高强度要求的金属零件，如汽车零部件、航空航天零件、工具等领域。

与无压烧结相比，热压烧结工艺在加工过程中施加了高温高压的条件，可以有效提高产品的密度和力学性能。

在热压烧结过程中，金属粉末在高温高压的环境下发生塑性变形，颗粒之间形成更加密实的结合，从而提高了成型产品的密度和强度。

热压烧结工艺适用于生产高性能、高强度、高硬度的金属制品，如刀具、锻模、齿轮等领域。

虽然无压烧结和热压烧结工艺在材料加工中具有各自的优势，但是也存在一定的局限性。

无压烧结工艺制品密度较低，强度和硬度较差，因此不适用于要求高强度和高硬度的产品；而热压烧结工艺虽然能够提高产品的密度和力学性能，但是其工艺复杂、设备成本高、能耗大，不适用于生产对工艺要求较低的产品。

无压烧结和热压烧结是两种常见的粉末冶金加工工艺，它们分别适用于不同的生产领域和要求。

在实际生产中，应根据产品的具体要求和特性选择合适的成型工艺，以确保生产效率和产品质量。

还需要不断研究和创新，推动无压烧结和热压烧结工艺的发展，为粉末冶金产业的持续发展提供技术支持。

【2000字】第二篇示例：无压烧结和热压烧结是两种常见的粉末冶金工艺，用于制备各种金属和非金属材料。

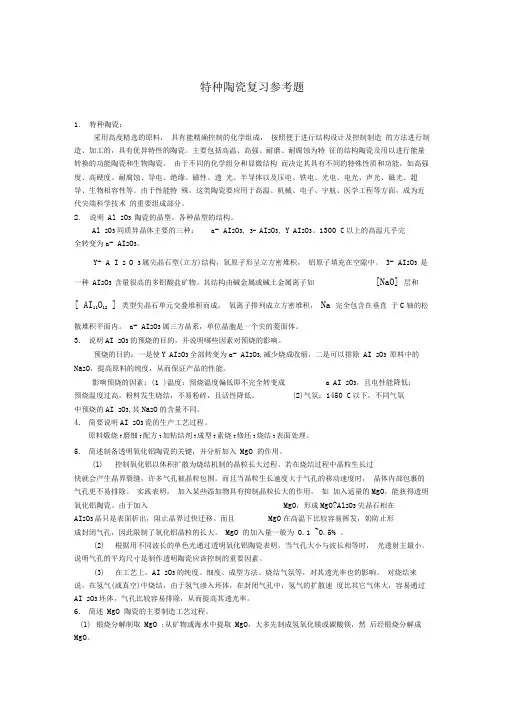

特种陶瓷复习参考题1．特种陶瓷：采用高度精选的原料，具有能精确控制的化学组成，按照便于进行结构设计及控制制造的方法进行制造、加工的，具有优异特性的陶瓷。

主要包括高温、高强、耐磨、耐腐蚀为特征的结构陶瓷及用以进行能量转换的功能陶瓷和生物陶瓷。

由于不同的化学组分和显微结构而决定其具有不同的特殊性质和功能，如高强度、高硬度、耐腐蚀、导电、绝缘、磁性、透光、半导体以及压电、铁电、光电、电光、声光、磁光、超导、生物相容性等。

由于性能特殊，这类陶瓷要应用于高温、机械、电子、宇航、医学工程等方面，成为近代尖端科学技术的重要组成部分。

2．说明Al 2O3 陶瓷的晶型，各种晶型的结构。

Al 203同质异晶体主要的三种：a- AI2O3, 3- AI2O3, Y AI2O3。

1300 C以上的高温几乎完全转变为a- AI2O3。

Y- A I 2 O 3属尖晶石型(立方)结构，氧原子形呈立方密堆积，铝原子填充在空隙中。

3- AI2O3 是一种AI2O3 含量很高的多铝酸盐矿物。

其结构由碱金属或碱土金属离子如[NaO] 层和[ AI11O12 ] 类型尖晶石单元交叠堆积而成，氧离子排列成立方密堆积，Na 完全包含在垂直于C轴的松散堆积平面内。

a- AI2O3属三方晶系，单位晶胞是一个尖的菱面体。

3.说明AI 2O3的预烧的目的，并说明哪些因素对预烧的影响。

预烧的目的：一是使Y AI2O3全部转变为a- AI2O3,减少烧成收缩，二是可以排除AI 2O3 原料中的Na2O，提高原料的纯度，从而保证产品的性能。

影响预烧的因素：(1 )温度：预烧温度偏低即不完全转变成 a AI 2O3，且电性能降低；预烧温度过高，粉料发生烧结，不易粉碎，且活性降低。

(2)气氛：1450 C以下，不同气氛中预烧的AI 2O3,其Na2O的含量不同。

4.简要说明AI 2O3瓷的生产工艺过程。

原料煅烧T磨细T配方T加粘结剂T成型T素烧T修坯T烧结T表面处理。
