题库一、填空题1、电力系统重要设备的继电保护应采用。

答案：双重化配置2、两套保护装置的交流电流应分别取自电流互感器互相独立的绕组；交流电压宜分别取自电压互感器互相独立的绕组。

其保护范围应，避免。

答案：交叉重叠、死区3、对于远距离、重负荷线路及事故过负荷等情况，宜采用设置或其他方法避免相间、接地距离保护的后备段保护误动作。

答案：负荷电阻线4、双母线接线变电站的母差保护、断路器失灵保护，除跳母联、分段的支路外，应经。

答案：复合电压闭锁5、变压器的高压侧宜设置的后备保护。

在保护不失配的前提下，尽变压器后备保护的整定时间级差。

答案：长延时、缩短6、双母线接线变电站的断路器失灵保护的电流判别元件应采用相电流、零序电流和负序电流按“逻辑”构成，在保护跳闸接点和电流判别元件同时动作时去解除，故障电流切断、保护收回跳闸命令后应重新闭锁断路器失灵保护。

答案：或、复合电压闭锁7、失步保护应能正确区分所处的位置，在机组进入失步工况时发出失步起动信号。

答案：失步振荡中心8、采用双重化配置的两套保护装置宜安装在各自保护柜内，并应充分考虑和时的安全性。

答案：运行、检修9、有关断路器的选型应与保护双重化配置相适应，220kV及以上断路器必须具备机构。

答案：双跳闸线圈10、双回线路采用同型号纵联保护，或线路纵联保护采用双重化配置时，在回路设计和调试过程中应采取有效措施防止保护通道。

答案：交叉使用11、线路两侧或主设备差动保护各侧的电流互感器的宜一致，避免在遇到较大短路电流时因各侧电流互感器的不一致导致保护不正确动作。

答案：相关特性、暂态特性12、为防止继电保护误动事故，应严格执行有关规程、规定及反措，防止回路的形成。

答案：二次寄生13、应采取有效措施防止空间磁场对二次电缆的干扰，宜根据开关场和一次设备安装的实际情况,敷设与厂、站主接地网紧密连接的。

答案：等电位接地网14、智能变电站的保护设计应遵循相关标准、规程和的要求。

答案：反措15、验收方应根据有关规程、规定及反措要求制定详细的。

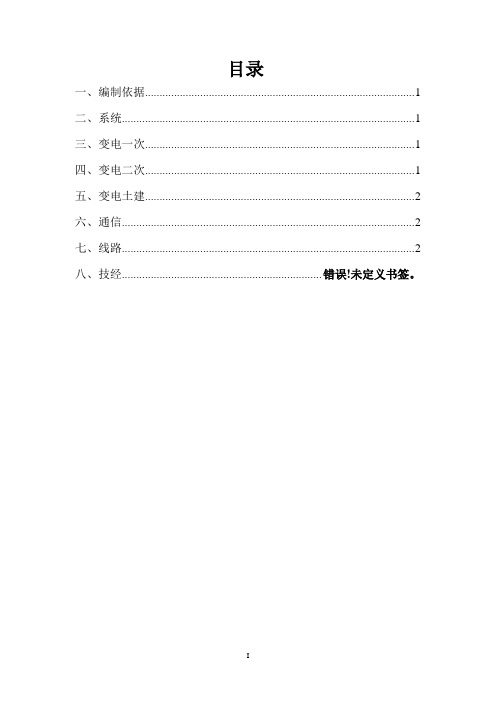

目录一、编制依据 (1)二、系统 (1)三、变电一次 (1)四、变电二次 (1)五、变电土建 (2)六、通信 (2)七、线路 (2)八、技经..................................................................... 错误!未定义书签。

一、编制依据2019年7月10日，在国网湖南省电力公司经济技术研究院召开了湖南长沙岳麓区西站110kV输变电工程可研审查会，会上评审专家对可研报告的内容进行了认真细致的审查，并提出了若干宝贵意见。

本次可研设计收口以专家的评审意见为依据。

二、系统无三、变电一次1、调整110kV GIS布置及间隔间距，调整110kV电缆沟。

回复：110kV GIS改为汇控柜朝南侧布置方式，间隔间距调整为1.2m。

由于在主变及散热器区域新建110kV电缆沟存在困难，所以110kV主变进线电缆依旧采用沿电缆夹层敷设方式。

2、核实配电装置楼与站内道路防火、消防距离回复：配电装置楼与道路距离满足要求。

3、补充完善外接电源方案回复：说明书5.2.6站用电及照明章节已补充外接施工电源方案。

4、补充接地计算，降阻方案5、说明书5.2.5章节末尾补充接地计算内容和降阻措施。

6、补充内审意见作为附件回复：已补充四、变电二次1、核实本工程相关出线间隔排列次序回复：相关出现间隔排序无误。

2、核实网络安全检测装置配置方案回复：安全检测装置不列入计算机监控系统，单独开列。

3、核实一体化电源配置方案回复：UPS逆变电源装置按单套配置。

4、核实电能表计配置方案回复：已修改，核减分段间隔电能表。

5、核实预制电缆用途说明回复：取消交流电源使用预制电缆。

6、核实秀峰侧调试等费用配置回复：已修改相应调试费用配置。

7、核实秀峰组屏方案回复：已修改，110kV线路保护、测控装置分开组屏。

五、变电土建1、进站大门距离西侧十字交叉路口不足80m，需取得相关部门同意，或履行重大问题汇报。

配电智能运检考试(试卷编号171)1.[单选题]横担安装上下歪斜不应大于( )mm。

A)10B)20C)30D)40答案:B解析:2.[单选题]《地市级输电全景智慧物联监控建设指导意见》，国家电网有限公司地市级输电全景智慧物联监控建设原则不包括（）A)服务基层、注重实效B)多源融合、智慧监控C)分级设计、顶层部署D)统一标准、融合创新答案:A解析:《地市级输电全景智慧物联监控建设指导意见》3.[单选题]Ⅺ类无人机起飞全重标准（）A)大于120千克小于5000千克B)大于120千克小于等于5000千克C)大于150千克小于等于5700千克D)大于150千克小于5700千答案:C解析:4.[单选题]为了保证人身安全，等电位作业人员与邻相带电体之间应保持的最小距高称为（）A)最小安全距高；B)最小对地安全距高；C)最小相间安全距高；D)最小安全作业距离。

答案:C解析:5.[单选题]配电变压器运行应经济，年最大负载率不宣低于（）A)10%；B)50%；C)60%；6.[单选题]在低压用电设备上工作，需高压线路、设备配合停电时，应填用相应的（ ）。

A)工作票B)任务单C)工作记录D)派工单答案:A解析:7.[单选题]接地电阻是接地体或自然接地体的对地电阻和( )电阻的总和。

A)接地体B)接地线C)土壤D)流散答案:B解析:8.[单选题]灾害发生后，若需对配电线路、设备进行巡视，应得到( )批准。

A)设备运维管理单位领导B)设备运维管理单位C)工作负责人D)值班调控人员答案:B解析:9.[单选题]交流电缆线芯的A、B、C相色分别为( )色。

A)红、黄、绿B)绿、红、黄C)黄、绿、红D)黄、绿、蓝答案:C解析:10.[单选题]固定翼无人机及旋翼无人机作业人员均应具有（）年及以上高输电线路运行维护工作经验，熟悉航空、气象、地理等必要知识，掌握DL/T741。

A)1B)2C)3D)411.[单选题]交联聚乙烯绝缘电力电缆的正常工作温度可以达到（）°C。

国网继电保护专业考试题库（完整版）单选题1.智能变电站继电保护装置的采样输入接口数据采样频率宜为（）。

A、80kHzB、400kHzC、40kHzD、4kHz答案：D2.当电压互感器二次采用B相接地时（）。

A、在B相回路中不应装设熔断器或快速开关B、应在接地点与电压继电器之间装设熔断器或快速开关C、应在电压互感器二次出口与接地点之间装设熔断器或快速开关答案：C3.智能变电站SV组网连接方式且合并单元接收外同步的情况下，多间隔合并单元采样值采用()实现同步。

A、采样计数器同步B、插值同步C、外接同步信号同步D、不需要同步答案：A4.()文件为变电站一次系统的描述文件，主要信息包括一次系统的单线图、一次设备的逻辑节点、逻辑节点的类型定义等。

B、SSDC、SCDD、CID答案：B5.当小接地系统中发生单相金属性接地时，中性点对地电压为（）。

A、UφB、-UφC、0D、Uφ答案：B6.若装置处于检修状态，品质Quality的()位被置TRUE。

A、validityB、sourceC、testD、operatorBlocked答案：C7.有源GIS电子式互感器中传感电压的感应元件多为()。

A、罗氏线圈B、低功率线圈C、取能线圈D、电容分压环8.采用IEC61850-9-2点对点模式的智能变电站，若仅合并单元投检修将对线路差动保护产生的影响有()(假定保护线路差动保护只与间隔合并单元通信)。

A、差动保护闭锁，后备保护开放B、所有保护闭锁C、所有保护开放D、差动保护开放，后备保护闭锁答案：B9.线路保护的纵联通道采用()逻辑节点建立模型。

A、PDjFB、PDISC、PSCHD、PTOC答案：C10.下列说法()是正确的。

A、空芯线圈的输出信号是被测电流的微分B、空芯线圈的输出信号是被测电流的积分C、空芯线圈的输出信号与被测电流成正比D、空芯线圈的输出信号与被测电流成反比答案：A11.对于自辐变压器的接地保护，当有选择性要求时应装设：(）。

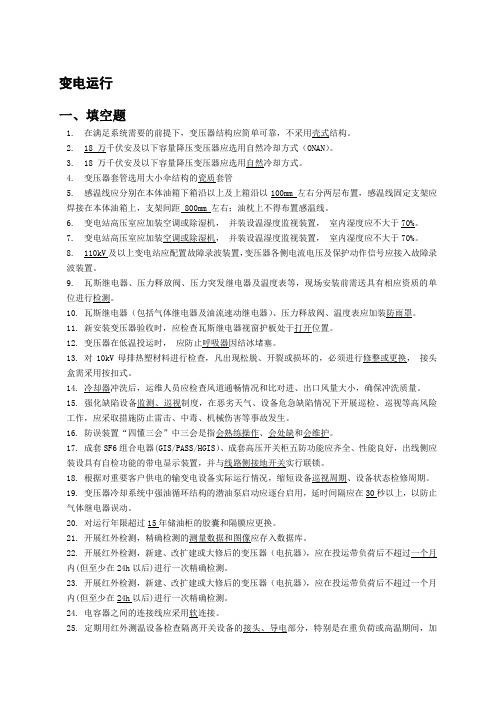

变电运行一、填空题1.在满足系统需要的前提下，变压器结构应简单可靠，不采用壳式结构。

2.18 万千伏安及以下容量降压变压器应选用自然冷却方式（ONAN）。

3.18 万千伏安及以下容量降压变压器应选用自然冷却方式。

4.变压器套管选用大小伞结构的瓷质套管5.感温线应分别在本体油箱下箱沿以上及上箱沿以100mm 左右分两层布置，感温线固定支架应焊接在本体油箱上，支架间距 800mm 左右；油枕上不得布置感温线。

6.变电站高压室应加装空调或除湿机，并装设温湿度监视装置，室内湿度应不大于70%。

7.变电站高压室应加装空调或除湿机，并装设温湿度监视装置，室内湿度应不大于70%。

8.110kV及以上变电站应配置故障录波装置，变压器各侧电流电压及保护动作信号应接入故障录波装置。

9.瓦斯继电器、压力释放阀、压力突发继电器及温度表等，现场安装前需送具有相应资质的单位进行检测。

10.瓦斯继电器（包括气体继电器及油流速动继电器）、压力释放阀、温度表应加装防雨罩。

11.新安装变压器验收时，应检查瓦斯继电器视窗护板处于打开位置。

12.变压器在低温投运时，应防止呼吸器因结冰堵塞。

13.对10kV母排热塑材料进行检查，凡出现松脱、开裂或损坏的，必须进行修整或更换，接头盒需采用按扣式。

14.冷却器冲洗后，运维人员应检查风道通畅情况和比对进、出口风量大小，确保冲洗质量。

15.强化缺陷设备监测、巡视制度，在恶劣天气、设备危急缺陷情况下开展巡检、巡视等高风险工作，应采取措施防止雷击、中毒、机械伤害等事故发生。

16.防误装置“四懂三会”中三会是指会熟练操作、会处缺和会维护。

17.成套SF6组合电器(GIS/PASS/HGIS）、成套高压开关柜五防功能应齐全、性能良好，出线侧应装设具有自检功能的带电显示装置，并与线路侧接地开关实行联锁。

18.根据对重要客户供电的输变电设备实际运行情况，缩短设备巡视周期、设备状态检修周期。

19.变压器冷却系统中强油循环结构的潜油泵启动应逐台启用，延时间隔应在30秒以上，以防止气体继电器误动。

电力设备预防性试验规程Preventive test code for electric power equipmentDL/T596—1996中华人民共和国电力工业部1996-09-25批准1997-01-01实施前言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。

预防性试验规程是电力系统绝缘监督工作的主要依据，在我国已有40年的使用经验。

1985年由原水利电力部颁发的《电气设备预防性试验规程》，适用于330kV及以下的设备，该规程在生产中发挥了重要作用，并积累了丰富的经验。

随着电力生产规模的扩大和技术水平的提高，电力设备品种、参数和技术性能有较大的发展，需要对1985年颁布的规程进行补充和修改。

1991年电力工业部组织有关人员在广泛征求意见的基础上，对该规程进行了修订，同时把电压等级扩大到500kV，并更名为《电力设备预防性试验规程》。

本标准从1997年1月1日起实施。

本标准从生效之日起代替1985年原水利电力部颁发的《电气设备预防性试验规程》，凡其它规程、规定涉及电力设备预防性试验的项目、内容、要求等与本规程有抵触的，以本标准为准。

本标准的附录A、附录B是标准的附录。

本标准的附录C、附录D、附录E、附录F、附录G是提示的附录。

本标准由中华人民共和国电力工业部安全监察及生产协调司和国家电力调度通信中心提出。

本标准起草单位：电力工业部电力科学研究院、电力工业部武汉高压研究所、电力工业部西安热工研究院、华北电力科学研究院、西北电力试验研究院、华中电力试验研究所、东北电力科学研究院、华东电力试验研究院等。

本标准主要起草人：王乃庆、王焜明、冯复生、凌愍、陈英、曹荣江、白健群、樊力、盛国钊、孙桂兰、孟玉婵、周慧娟等。

1范围本标准规定了各种电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。

本标准适用于500kV及以下的交流电力设备。
