负载牵引法在开关类功率放大器设计中的应用

毫米波频率合成器技术研究基本知识积累《放大器电路识图与故障分析》P197知识摘抄。

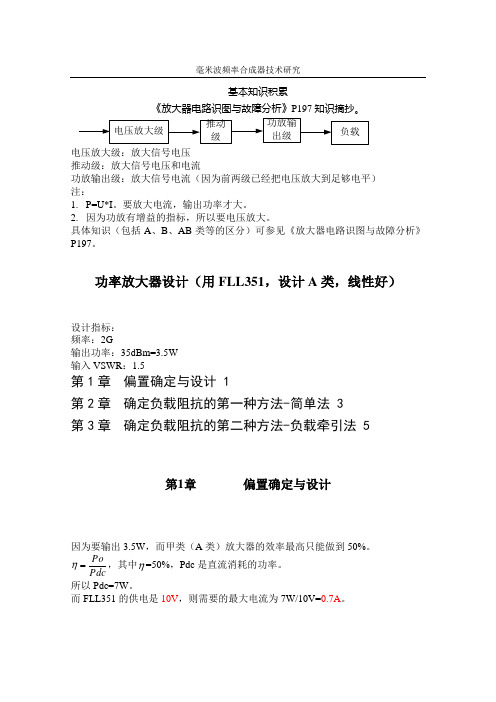

电压放大级：放大信号电压推动级：放大信号电压和电流功放输出级：放大信号电流（因为前两级已经把电压放大到足够电平） 注：1. P=U*I 。

要放大电流，输出功率才大。

2. 因为功放有增益的指标，所以要电压放大。

具体知识（包括A 、B 、AB 类等的区分）可参见《放大器电路识图与故障分析》P197。

功率放大器设计（用FLL351，设计A 类，线性好）设计指标： 频率：2G输出功率：35dBm=3.5W 输入VSWR ：1.5第1章 偏置确定与设计 1第2章 确定负载阻抗的第一种方法-简单法 3 第3章 确定负载阻抗的第二种方法-负载牵引法 5第1章 偏置确定与设计因为要输出3.5W ，而甲类（A 类）放大器的效率最高只能做到50%。

PdcPo =η，其中η=50%，Pdc 是直流消耗的功率。

所以Pdc=7W 。

而FLL351的供电是10V ，则需要的最大电流为7W/10V=0.7A 。

所以Ids至少要大于700mA，因为要考虑线性，如果效率达到50%，那么它的线性就不会很好，所以一般增大Ids，以提高线性（Ids增大了，那直流功率也增大了，那么输出功率也相应增大了，相当于功率回退）。

毫米波频率合成器技术研究第2章 确定负载阻抗的第一种方法-简单法功率放大器的输出功率：()LCEsat R V Vcc Po 22-=,其中Po 是功放的输出功率，单位为瓦(W)；Vcc 是电源电压，单位为V ；CEsat V 为C 极和E 极之间的饱和电压，L R 为功放的负载阻抗。

根据前面的介绍和分析，我们这个功放的设计参数：Po =3.5W ，VCC=10V ，CEsat V =1V 。

CEsat V （即FLL351的V ds,sat ）的值可在FLL351的PDF 中找到，如下图：有了以上的已知条件，根据()LCEsat R V Vcc Po 22-=，求得最佳的负载阻抗L R =11.6欧。

功放负载牵引trl英文回答：The load pull technique is a widely used method in the design and optimization of power amplifiers. It involves varying the impedance at the output of the power amplifier and measuring the corresponding changes in the amplifier's performance. This allows engineers to determine the optimal load impedance for maximum power transfer and efficiency.Load pull is particularly important in the design of power amplifiers for wireless communication systems, where efficiency and linearity are critical. By adjusting the load impedance, engineers can achieve the desired trade-off between power output, linearity, and efficiency.For example, let's say I am designing a power amplifier for a cellular base station. I want to maximize the power output while maintaining good linearity and efficiency. I can use load pull measurements to determine the optimalload impedance that achieves this goal. By varying the load impedance and measuring the resulting changes in power output, distortion, and efficiency, I can find the load impedance that provides the best overall performance.Load pull measurements can also help identify potential issues with the power amplifier design. For instance, if the amplifier exhibits poor linearity or efficiency at certain load impedances, load pull measurements can reveal this and help engineers understand the underlying causes. This information can then be used to make design improvements and optimize the amplifier's performance.In addition to its use in power amplifier design, load pull is also employed in other applications, such as the characterization of active devices and the design of matching networks. It is a versatile technique that provides valuable insights into the behavior of RF and microwave circuits.中文回答：负载牵引技术是功放设计和优化中广泛使用的一种方法。

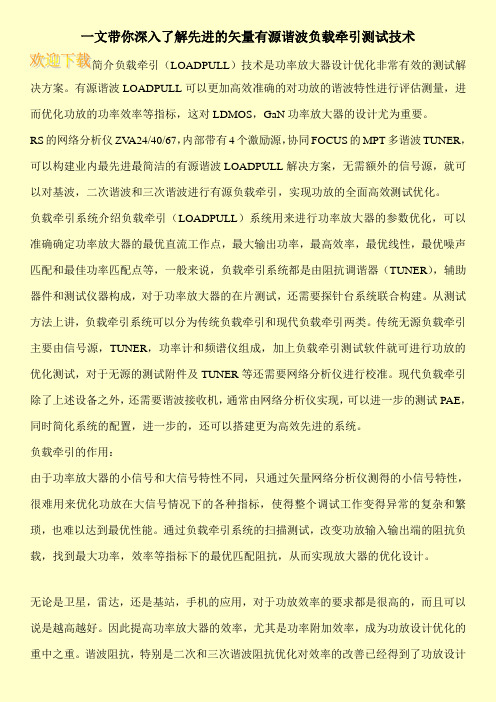

一文带你深入了解先进的矢量有源谐波负载牵引测试技术简介负载牵引（LOADPULL）技术是功率放大器设计优化非常有效的测试解决方案。

有源谐波LOADPULL可以更加高效准确的对功放的谐波特性进行评估测量，进而优化功放的功率效率等指标，这对LDMOS，GaN功率放大器的设计尤为重要。

RS的网络分析仪ZV A24/40/67，内部带有4个激励源，协同FOCUS的MPT多谐波TUNER，可以构建业内最先进最简洁的有源谐波LOADPULL解决方案，无需额外的信号源，就可以对基波，二次谐波和三次谐波进行有源负载牵引，实现功放的全面高效测试优化。

负载牵引系统介绍负载牵引（LOADPULL）系统用来进行功率放大器的参数优化，可以准确确定功率放大器的最优直流工作点，最大输出功率，最高效率，最优线性，最优噪声匹配和最佳功率匹配点等，一般来说，负载牵引系统都是由阻抗调谐器（TUNER），辅助器件和测试仪器构成，对于功率放大器的在片测试，还需要探针台系统联合构建。

从测试方法上讲，负载牵引系统可以分为传统负载牵引和现代负载牵引两类。

传统无源负载牵引主要由信号源，TUNER，功率计和频谱仪组成，加上负载牵引测试软件就可进行功放的优化测试，对于无源的测试附件及TUNER等还需要网络分析仪进行校准。

现代负载牵引除了上述设备之外，还需要谐波接收机，通常由网络分析仪实现，可以进一步的测试PAE，同时简化系统的配置，进一步的，还可以搭建更为高效先进的系统。

负载牵引的作用：由于功率放大器的小信号和大信号特性不同，只通过矢量网络分析仪测得的小信号特性，很难用来优化功放在大信号情况下的各种指标，使得整个调试工作变得异常的复杂和繁琐，也难以达到最优性能。

通过负载牵引系统的扫描测试，改变功放输入输出端的阻抗负载，找到最大功率，效率等指标下的最优匹配阻抗，从而实现放大器的优化设计。

无论是卫星，雷达，还是基站，手机的应用，对于功放效率的要求都是很高的，而且可以说是越高越好。

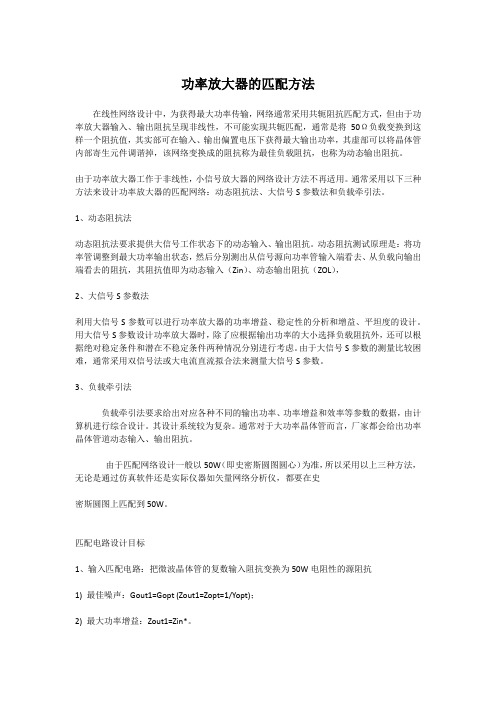

功率放大器的匹配方法在线性网络设计中，为获得最大功率传输，网络通常采用共轭阻抗匹配方式，但由于功率放大器输入、输出阻抗呈现非线性，不可能实现共轭匹配，通常是将50Ω负载变换到这样一个阻抗值，其实部可在输入、输出偏置电压下获得最大输出功率，其虚部可以将晶体管内部寄生元件调谐掉，该网络变换成的阻抗称为最佳负载阻抗，也称为动态输出阻抗。

由于功率放大器工作于非线性，小信号放大器的网络设计方法不再适用。

通常采用以下三种方法来设计功率放大器的匹配网络：动态阻抗法、大信号S参数法和负载牵引法。

1、动态阻抗法动态阻抗法要求提供大信号工作状态下的动态输入、输出阻抗。

动态阻抗测试原理是：将功率管调整到最大功率输出状态，然后分别测出从信号源向功率管输入端看去、从负载向输出端看去的阻抗，其阻抗值即为动态输入（Zin）、动态输出阻抗（ZOL），2、大信号S参数法利用大信号S参数可以进行功率放大器的功率增益、稳定性的分析和增益、平坦度的设计。

用大信号S参数设计功率放大器时，除了应根据输出功率的大小选择负载阻抗外，还可以根据绝对稳定条件和潜在不稳定条件两种情况分别进行考虑。

由于大信号S参数的测量比较困难，通常采用双信号法或大电流直流拟合法来测量大信号S参数。

3、负载牵引法负载牵引法要求给出对应各种不同的输出功率、功率增益和效率等参数的数据，由计算机进行综合设计。

其设计系统较为复杂。

通常对于大功率晶体管而言，厂家都会给出功率晶体管道动态输入、输出阻抗。

由于匹配网络设计一般以50W（即史密斯圆图圆心）为准，所以采用以上三种方法，无论是通过仿真软件还是实际仪器如矢量网络分析仪，都要在史密斯圆图上匹配到50W。

匹配电路设计目标1、输入匹配电路：把微波晶体管的复数输入阻抗变换为50W电阻性的源阻抗1) 最佳噪声：Gout1=Gopt (Zout1=Zopt=1/Yopt)；2) 最大功率增益：Zout1=Zin*。

2、输出匹配电路：把微波晶体管的复数输出阻抗变换为负载实数阻抗(50W)1) 提高增益，在保持稳定的前提下有尽可能高的增益；2) 改善整机增益平坦度；3) 满足放大器输出驻波比；4) 改善放大器稳定性。

负载牵引技术在功率放大器设计中是一种重要的技术手段，它主要用于评估放大器对预期负载的功率放大能力。

这种技术的主要步骤包括：
1. 明确预期负载：这是负载牵引技术的第一步，你需要明确你想要测试的功率放大器对哪种类型负载的放大能力，例如，纯电阻负载、感性负载，还是容性负载。

2. 制定测试方案：根据预期负载的类型，设计合适的测试方案。

这可能包括选择适当的测试设备、设置测试参数、确定测试步骤等。

3. 实施测试：按照制定的测试方案，进行实际的测试操作。

在测试过程中，你需要记录并分析测试数据，以评估功率放大器的性能。

4. 结果评估：根据测试数据，评估功率放大器对预期负载的放大能力。

如果测试结果满足设计要求，那么你就完成了负载牵引。

如果结果不符合预期，你可能需要进一步优化设计，或者重新选择预期负载。

这种技术对于优化功率放大器的性能，确保其在各种实际应用中的表现，具有重要的指导意义。

在设计过程中，你可能还需要考虑其他因素，如电路设计、散热设计、电源管理、抗干扰能力等。
