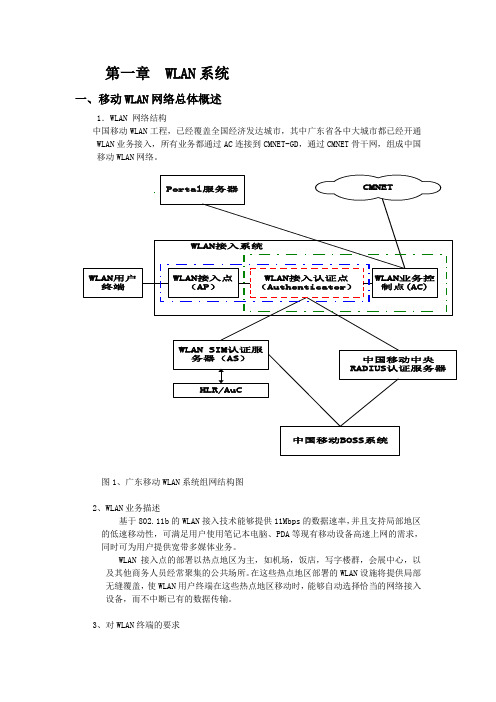

第一章WLAN系统一、移动WLAN网络总体概述1.WLAN 网络结构中国移动WLAN工程,已经覆盖全国经济发达城市,其中广东省各中大城市都已经开通WLAN业务接入,所有业务都通过AC连接到CMNET-GD,通过CMNET骨干网,组成中国移动WLAN网络。
图1、广东移动WLAN系统组网结构图2、WLAN业务描述基于802.11b的WLAN接入技术能够提供11Mbps的数据速率,并且支持局部地区的低速移动性,可满足用户使用笔记本电脑、PDA等现有移动设备高速上网的需求,同时可为用户提供宽带多媒体业务。
WLAN接入点的部署以热点地区为主,如机场,饭店,写字楼群,会展中心,以及其他商务人员经常聚集的公共场所。
在这些热点地区部署的WLAN设施将提供局部无缝覆盖,使WLAN用户终端在这些热点地区移动时,能够自动选择恰当的网络接入设备,而不中断已有的数据传输。
3、对WLAN终端的要求在WLAN大功率覆盖系统中,为了保证上下行链路的稳定,对终端的发射功率有一定的要求。
根据实测的数据显示,发射功率在15dBm以上的WLAN终端可以满足大功率覆盖的要求;发射功率小于15dBm,或者更低时,将只能用于室内AP的覆盖。
因此,建议使用符合802.11b协议,或者通过WiFi认证,发射功率不小于15dBm的终端。
4、认证方式(1)、基于手机号/密码的认证方式首先,在全国Radius认证中心建立WLAN业务用户认证信息数据库,WLAN用户通过1860或短消息方式申请和修改WLAN业务口令,通过使用WEB浏览器或专用客户端软件提供的认证界面登录互联网。
(2)、SIM卡认证方式在各市HLR中增加WLAN业务用户属性。
用户通过支持SIM卡内嵌的无线局域网卡或专用USB接口SIM卡读卡器,将SIM卡中的认证信息通过AP、AC等接入控制设备上传到全国SIM认证服务器AS,AS通过No.7信令网用MAP信令从用户归属HLR获得该WLAN用户信息,AS用和客户端同样的算法生成MAC_SRES,与客户端生成的MAC_SRES 比对,决定鉴权成功与否。
EVPL业务配置指南1 任务配置需求位于NE1的公司A与位于NE2的公司B有业务往来,两个公司的交换机均与本地的ZXCTN设备连接。
A、B两个公司之间的业务包括视频及普通数据业务两类,其中视频为固定带宽,普通数据业务可突发占用全部带宽。
用户要求网络带宽为80Mbit/s。
公司A与公司B的交换机均可提供100M以太网电接口,且交换机均支持VLAN。
业务需求参见表1。
表1EVPL业务需求表根据业务需求,两家公司之间的视频及普通数据业务需要点到点隔离传送。
经过分析,可通过ZXCTN设备搭建点到点网络,配置EVPL业务,实现以太网业务的传送。
2配置准备根据配置需求,对设备配置、网络搭建的规划如下:●业务组网●网元规划●单板配置●业务规划业务组网以太网业务组网和端口分配如图1所示。
图1业务组网示意图(EVPL业务)网元规划根据业务组网,网络各网元的规划如图2所示。
图2网元规划示意图(EVPL业务)单板配置根据业务类型和业务量,为网元配置单板。
NE1和NE2的单板配置信息参见表2和表3。
表2网元NE1的业务单板配置列表(仅列出业务单板)槽位单板名2R8EGE3R1EXG表3网元NE2的业务单板配置列表(仅列出业务单板)槽位单板名4R8EGE6R1EXG业务规划由于两网元之间的公司A、公司B的业务包含视频和数据业务,业务规划如下:●创建两条伪线分别承载公司A、公司B之间的视频业务和数据业务。
●创建一条隧道承载两条伪线,且两条伪线的业务VLAN分别为10和12。
●根据业务对带宽的需求,可采用“伪线带宽设置”的方式实现。
本例中的隧道和EVPL业务均采用端到端创建方式。
伪线在创建端到端EVPL业务时,通过新建伪线方式创建。
3配置步骤本任务介绍EVPL业务的端到端配置步骤。
配置EVPL业务时,需配置EVPL业务的基本属性、伪线以及节点参数。
前提在配置业务前,应在网管上完成以下配置:参见表4,完成基础数据配置。
参见表3,完成复杂流分类配置。
业务配置流程1.网管创建网元:1)NA,不关注哪种节点,一般选此。
PE,P,CE,NA2)网元标签,最大64字节3)IP地址,MCC IP=loopback24)环回地址:loopback15)公共配置——数据同步——上载入库(T3支持多网元同时上下载)6)T3暂不支持连纤自动发现,需手动添加2.配置以太网线路端口状态:进入设备管理器——以太网——以太网基本属性(为线路端口该为干线模式)。
干线——trunk,接入——access,混合干线——hybrid3.UNI管理需要用到的以太网端口增加,LST使能不支持,4.业务VLAN配置出口帧类型打勾,PVID 去掉勾。
Show vlan brief 可看到增加的vlan5.IP接口配置增加业务IP等6. 基础配置——ARP表配置6100/6200/6300都要配置设备管理→PTN业务配置-→基础配置-→ARP配置--→ARP表本点配置对端IP和MAC对应表关系映射类型为永久7. 静态MAC地址配置设备管理-→PTN业务配置-→静态MAC配置只有6200/6300需要配置配置网元物理端口对应MAC地址为对端设备端口地址端口本端端口MAC地址对端端口MAC地址指定VLAN 可编辑VLAN值NNI VLAN8. TMP隧道配置业务视图→业务管理——创建业务-→创建TMP隧道业务方向双向数量条数业务命名方式手工输入输入名称A1端点ZI 端点选择NNI端点管道模式管道不用配置QX9. 伪线配置业务视图→创建业务-→创建伪线原宿节点为网元带宽参数2M CIR 2600 PIR 2600ETH CIR PIR 带宽CBS PBS用默认100控制字支持序列号支持E1业务需要勾上,以太网业务部需要A端点Z端点选择设备正向标签反向标签10. 业务配置业务视图→创建业务-→创建PTN以太网业务CES业务:A1端口Z1端口添加端口结构化支持不打勾端口添加选择BBU中的端口路由配置ETREE选择水平分割若带VLAN VLAN保持COS保持打勾11 . 保护配置业务视图→创建业务-→创建TMP隧道创建保护隧道业务视图→创建业务-→隧道子网保护管理12. OAM配置设备管理→PTN业务配置--→OAM配置-→TMPLS OAM将全局配置,勾上就OK.。
专业:10通信工程班级:一班姓名:***学号:*********** 同组成员:王七女指导老师:***实验一:基础业务配置(普通业务和保护)一、实验步骤①创建网元在客户端操作窗口中,单击[设备管理→创建网元]选项,或单击工具条中的按钮,弹出创建网元对话框。
通过定义网元的名称、标识、IP地址、系统类型、设备类型、网元类型、速率等级等参数,在网管客户端创建网元。
根据后面SDH设备创建网元:一共有5个网元。
②安装单板在客户端操作窗口中,双击拓扑图中的网元图标,弹出子架界面,网管自动安插QXI、SCI、FAN板,其他单板需要手工安装。
根据待安装单板的类型,在单板类型选择区单击相应的板按钮,板按钮高亮显示,同时,子架插班区中可以安装该类型单板的空闲槽位变为亮黄色,单击某个亮黄色槽位,该单板安装完毕。
依次安装其它单板。
为取消安装按钮,点击该按钮后,槽位上的亮黄色会消失。
安装单板如图所示SDH1 SDH2SDH3 SDH4SDH5③连接网元在客户端操作窗口中,选择SDH网元,单击[设备管理→公共管理→网元间连接配置]菜单项,或单击工具条中的按钮,弹出连接配置对话框,增加网元间连接关系。
连接网元最好是能够在配置图中预先做好连接关系的分配,可以避免盲目工作。
条理清楚。
连接网元根据SDH后面的设备(如图所示)④公务配置选择SDH网元,在客户端操作窗口中,单击[设备管理→公共管理→公务配置]菜单项,或单击工具条中的按钮,弹出公务配置对话框。
(1)公务配置都按自动配置。
⑤时钟源配置时钟配置注意选择一个网头,一般情况下网头只可以配置外时钟和内时钟,如果你用的是标准的SSM的话,注意,要先在“时钟源配置”的“SSM字节”中“启用SSM”,这样在“时钟源配置”的“定时源配置”中的“自动SSM”才会生效,否则这里即使选择“自动SSM”也是不会起作用的。
都选择“自动SSM”。
⑥业务配置(时隙配置)SDH1到SDH3走一个2M和10M的基础业务。
测试电接口的TPSTPS保护实现对电接口业务的保护,为了避免业务保护失败而导致业务中断,TPS保护必须能够正常倒换。
本节介绍如何测试TPS保护倒换,保证TPS保护正常倒换。
前提条件∙已经完成配置网元基础数据的操作。
∙已经在U2000中创建和配置了支路板的TPS保护。

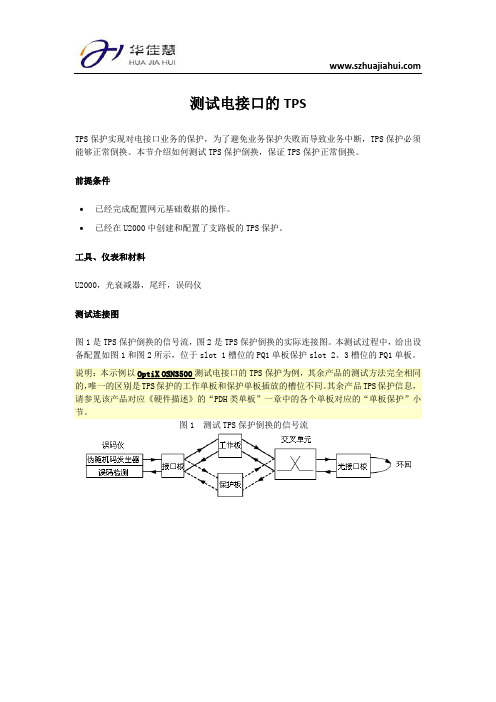

工具、仪表和材料U2000,光衰减器,尾纤,误码仪测试连接图图1是TPS保护倒换的信号流,图2是TPS保护倒换的实际连接图。
本测试过程中,给出设备配置如图1和图2所示,位于slot 1槽位的PQ1单板保护slot 2、3槽位的PQ1单板。
说明:本示例以OptiX OSN3500测试电接口的TPS保护为例,其余产品的测试方法完全相同的,唯一的区别是TPS保护的工作单板和保护单板插放的槽位不同。
其余产品TPS保护信息,请参见该产品对应《硬件描述》的“PDH类单板”一章中的各个单板对应的“单板保护”小节。
图1 测试TPS保护倒换的信号流图2 测试TPS保护倒换的实际连接图操作步骤1.在ODF架侧将光接口板的收发端口自环。
注意:光接口板自环时,如果发送光功率过大,需要在ODF架侧增加光衰减器,以免光功率过大对器件造成损害。
说明:请参考“光接口指标”中给出的光接口平均发送光功率和过载点对应值,来选取自环时所需光衰减器。
需要保证光模块的平均发送光功率经过衰减之后低于过载点5dB,高于最小灵敏度3dB。
2.按照图2所示将误码仪连接到支路板上配置了业务的端口,此时误码仪显示无误码。
说明:2Mbit/s速率的业务可以用误码仪进行测试。
其他速率的业务可以用SDH分析仪代替误码仪进行测试。
3.根据配置的电接口业务速率设置仪表的伪随机码。
业务速率、编码和伪随机序列码的对应关系如表1所示。
4.观察单板的ACT指示灯,工作板的指示灯应长亮绿色,保护板的指示灯应熄灭。
5.拔掉工作板,观察保护板的ACT指示灯,应长亮绿色。
6.观察误码仪:∙倒换时:业务出现瞬断后立刻恢复正常,并有少量误码。
5G的DNN(Domain Name Network)是APN(Access Point Name)的一种,它决定了手机通过哪种接入方式来访问网络,是手机上网时必须配置的参数。
DNN由网络ID和运营商ID组成。
网络ID至少包含一个标签,其长度最长为63字节,且不能以字符串“rac”、“lac”、“sgsn”、“rnc”等网元名称开头,不能以“.gprs”结尾,也不能包含“*”。
运营商ID由三个标签组成,最后一个标签必须为“.gprs”,第一和第二个标签要唯一地标识出一个PLMN。
每个运营商都有一个默认的DNN/APN运营商ID,默认的运营商ID 可以从IMSI推导出来。
在LBO的漫游场景下,DNN/APN的运营商ID 应该是VPLMN的网络ID。
PTN故障案例1.1不能正常上网问题【故障现象】配置了从文慧(6100)-中心局-星河-中环-乐城KTV-政协-东都百货的EVPTREE业务,文慧是根节点,星河、中环、政协和东都百货是4个叶节点,其中从我们的星河的FE口下面接交换机和其他的宽带设备(WLAN业务)现场问题是:从宽带设备能够ping通我们的根节点,当用户上网时,正常的是打开ie后打开任一网页就能自动跳转到中国移动的主页面,但是当打开任一网页后却一直无法自动跳转【故障分析】业务其实是可通的,但是部分帧长的报文无法通过,可以参考1.2节设备的jumbo帧设置问题。
【故障处理】早期设备的mtu(最大传输单元)值较小的问题,目前设备除61设备需要启用jumbo帧功能,其他机型都不存在该问题6200设备无法进行调测【故障现象】在对大涌镇政府进行调测时,发现无法用笔记本登录到调测命令输入界面。
【故障分析】初步分析启动不正常,可能是主控有硬件或者芯片损坏。
【故障处理】对设备进行断电重启,问题未解决;而且光口板的有个光口T某指示灯常灭,R某指示灯常亮。
替换光模块,问题未解决;对主、备主控板进行交换拨插,仍然无法解决问题;设备换了主控以后,可以进行初始化操作。
【问题总结】无主控板问题导致设备无法进行调测,更换即可。
PTN承载大量TD基站出现瞬断/丢包等问题【故障现象】PTN承载TD基站运行,目前存在每天大量TD基站瞬断、丢包的问题。
【故障分析】PTN承载的TD业务出现大量的基站瞬断,引起该类问题的原因较多,如物理链路侧问题,设备自身问题等,需要对每一条出现问题的业务进行排查处理,确认问题原因。
【故障处理】发现PTN设备侧部分UNI端口有丢包,有可能和JUMBO启动功能有关,打开现场出现问题的JUMBO后情况好很多。
同时发现部分节点NNI侧也存在问题,收光较弱,处理线路侧问题。
同时TD设备也在进行查询问题原因,TD升级后情况解决了不少。
经过排查后基本解决了所有问题。
配置网元基础数据
部分调测项目是必须配置数据才能进行调测,因此需要对网元进行调测数据的配置。
完成网元版本检查之后,进行网元调测数据的配置。
本内容按顺序介绍如何进行调测数据的配置。
设置网元ID
通过U2000登录网元后,需要按照实际网元ID的规划来修改网元ID。
本任务介绍如何通过U2000 来设置网元ID,保证设备实际的网元ID与规划一致。
前提条件
∙已启动U2000。
∙已经登录网元。
工具、仪表和材料
U2000
注意事项
注意:修改网元ID是危险操作,会导致网元通信中断。
说明:网元的缺省ID为:0x9bff0。
操作步骤
1.在主拓扑中,右键单击需要更改ID的网元,选择“网元管理器”。
2.在功能树中选择“配置 > 网元属性”。
3.单击窗口右下角“修改网元ID”按钮,弹出“修改网元ID”对话框。
4.输入“新ID”和“新扩展ID”。
单击“确定”。
5.在弹出的“警告”对话框中单击“确定”。
设置网元IP
通过U2000登录网元后,需要按照实际网元ID的规划来修改网元IP。
本任务介绍如何通过U2000来设置网元IP,保证设备实际的网元IP与规划一致。
前提条件
∙已启动U2000。
∙已经登录网元。
工具、仪表和材料
U2000
注意事项
操作步骤
1.在主拓扑图中,右键单击需要更改IP的网元,选择“网元管理器”。
2.在功能树中选择“通信 > 通信参数设置”。
3.设置网元通信参数,包括IP地址、子网掩码和网关IP地址。
4.单击“应用”,在两次弹出的“警告”对话框中单击“确定”。
在弹出的“操作结果”
对话框中单击“关闭”。
说明:在设置了网关网元的IP地址后,重新指定原来与GNE相连的非网关网元的主用网关。
配置网元名称/日期/时间
通过U2000可以配置网元的名称、日期和时间,使网管能准确的记录告警和性能事件产生时间。
前提条件
∙已启动U2000。
∙已经登录网元。
工具、仪表和材料
U2000
注意事项
同步网元时间不会影响业务的正常运行。
禁止在U2000运行过程中修改系统时间。
∙如果要修改服务器系统时间,请先关闭U2000服务器端,修改完成后再重新启动U2000服务器端。
∙如果要修改客户端系统时间,请先关闭U2000客户端,修改完成后再重新启动U2000客户端。
操作步骤
1.在主拓扑中右键单击网元,选择“网元管理器”。
2.在功能树中选择“配置 > 网元属性”。
3.在网元属性列表中更改名称,单击“应用”。
说明:
建议网元名称应该按照“网元ID”+“-”+“名称”的方式命名。
例如:“1-北京”。
4.弹出“操作结果”对话框提示操作成功,单击“关闭”。
5.在功能树中选择“配置 > 网元时间同步”,单击“查询”,获取当前网元时间信息。
6.右键单击“网元当前时间”项下方的网元时间,选择“与网管时间同步”,弹出“同
步时间操作”对话框。
7.单击“是”,弹出“操作结果”对话框提示操作成功,单击“关闭”。
配置网元LSR ID
LSR (Label Switch Router) ID是用来标识MPLS网络中的网元节点。
在MPLS网络中,配置LSR ID主要为MPLS Tunnel创建提供源宿节点。
前提条件
用户具有“网元管理员”及以上的网管用户权限。
工具、仪表和材料
U2000
注意事项
说明:LSR ID的规划遵循以下原则:
∙当ASON业务和分组业务共存时,分组业务的“LSR ID”和ASON业务的“节点ID”必须配置一致。
∙可以使用标准的A、B、C类IP地址,即范围从1.0.0.1到223.255.255.254。
但不能使用广播地址(*.*.*.255)、组播地址(224.0.0.0~239.255.255.255)、保留地址(240.0.0.0~255.255.255.255)、网络地址(*.*.*.0)、0地址(0.*.*.*)和环回地址(127.*.*.*)。
∙优先使用的网段地址为:172.16.0.0~172.31.255.255,在该网段内,可以使用的IP 地址个数为1048574(172.16.0.0和172.31.255.255除外)。
∙如果上述网段地址与管理平面网段地址或者DCN网络地址发生冲突,则优先使用网段地址:10.0.0.0~10.255.255.255。
在该网段内,可以使用的IP地址个数为16777214(10.0.0.0和10.255.255.255除外)。
∙如果以上网段地址仍存在冲突,则使用网段地址:192.168.0.0~192.168.255.255。
在该网段内,可以使用的IP地址个数为65534(192.168.0.0和192.168.255.255除外)。
∙每个网元必须有一个独立的LSR ID,且网络内全局唯一。
∙网元LSR ID不能与网元IP地址相同,且不能属于同一个网段。
∙网元LSR ID不能与网元的组网业务端口IP地址属于同一个网段。
操作步骤
1.在网元管理器中选择需要配置的网元,在“功能树”中选择“配置 > 分组配置 > MPLS
管理 > 基本配置”。
2.配置“LSR ID”。
说明:
∙第一次设置LSR ID时,网元不会软复位。
如果LSR ID设置完成后,然后再修改LSR ID,此时网元会软复位,但不会对业务产生影响。
∙当存在Tunnel时,不能再修改LSR ID。
配置静态MPLS Tunnel承载业务的NNI端口
配置静态MPLS Tunnel承载业务需要设置其端口的相关属性。
前提条件
用户具有“网元管理员”及以上的网管用户权限。
工具、仪表和材料
U2000
注意事项
说明:规划网络侧端口IP地址应遵循以下原则:
∙可以使用标准的A、B、C类IP地址,即范围从1.0.0.1到223.255.255.254。
但不能使用广播地址(*.*.*.255)、组播地址(224.0.0.0~239.255.255.255)、保留地址(240.0.0.0~255.255.255.255)、网络地址(*.*.*.0)、0地址(0.*.*.*)、环回地址(127.*.*.*)和子网地址(192.168.*.* 、192.169.*.*)。
∙每个端口必须有一个独立的IP地址,且网络内全局唯一。
∙端口IP地址不能与网元IP地址相同,且不能属于同一个网段。
∙网元IP地址不能与网元LSR ID相同,且不能属于同一个网段。
∙同一网元各端口的IP地址不能属于同一个网段。
∙同一链路两端的端口IP地址必须在同一个网段。
操作步骤
1.在网元管理器中单击网元,在功能树中选择“配置 > 分组配置 > 接口管
理 > Ethernet接口”。
2.单击“基本属性”选项卡,设置该端口的相关参数。
端口基本属性相关参数配置如下:
∙端口使能:使能
∙端口模式:三层
根据需要设置其它相关参数。
3.单击“应用”。
4.单击“三层属性”选项卡。
5.选择相应端口,设置“Tunnel使能状态”为“使能”,设置“IP指定形式”为“手工
指定”,并根据业务规划设置“IP地址”和“IP掩码”。
说明:设置参数时需注意:
∙修改接口的IP地址时,应确保该接口的IP地址与其他已经配置业务的接口IP 地址不在同一子网。
6.单击“应用”,弹出“操作结果”对话框,提示操作成功。
7.单击“关闭”。
