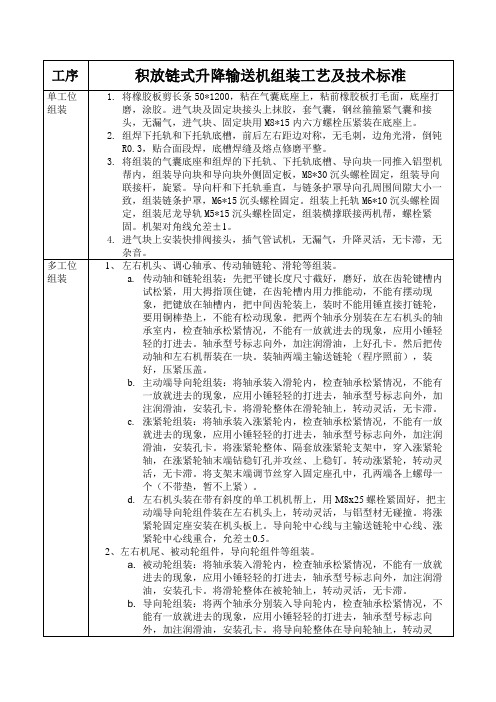

积放式输送机的积放原理积放式输送机是一种常见的物料输送设备，广泛应用于各种生产线和仓储系统中。
它主要通过无限循环的链条和可移动的拨叉进行物料的断点式运输和储存。
积放式输送机的积放原理可归纳为以下几个步骤：1. 进料区：在进料区，物料通过传送带或滚筒输送到积放式输送机的进料口，然后进入处理区域。
2. 处理区域：积放式输送机的处理区域通常采用链条和拨叉结构，链条上装有一系列的托板或容器。
当物料进入处理区域时，链条开始运转，将托板或容器带动起来。
3. 分配物料：拨叉是积放式输送机的重要组成部分，它可以在链条上移动，并根据需要将物料放置在不同的位置。
拨叉的移动是由电动机或液压系统控制的，可以精确地将物料分配到所需的位置。
4. 堆叠物料：当物料到达需要堆叠的地方时，拨叉将其放置在指定的位置上。
根据不同的要求，物料可以形成单层或多层的堆叠。
堆叠的高度可以根据需要调整。
5. 运输物料：堆叠完成后，物料可以通过链条继续运输到下一个处理区域或出料口。
如果需要在运输过程中对物料进行加工或处理，可以设置相应的设备和工作台。
6. 出料区：当物料到达出料区时，拨叉将其放置到指定的位置上，完成物料的出料。
出料区通常与后续生产线或仓储系统相连接，以实现物料的顺畅流动。
总结：积放式输送机的积放原理可以简单概括为物料进料、处理和分配、堆叠、运输以及出料的连续循环过程。
通过合理的设计和控制，积放式输送机可以有效地提高物料的运输效率和储存能力，适用于各种工业领域的物料输送需求。
积放式链条输送机原理
积放式链条输送机是一种将物料通过链条传送至目的地的输送设备。
其原理如下：
1. 链条系统：积放式链条输送机使用一根或多根链条作为物料传送的载体。
链条在输送过程中绕过驱动轮和导向轮，以形成一个闭合循环。
2. 驱动系统：输送机的驱动系统通常由电动机、减速器和链轮组成。
电动机通过链轮带动链条运动，从而实现物料的传送。
3. 传送方式：链条上的物料一般采用盘式的传送方式。
传送时，物料被放置在链条上的盘中，随着链条的运动，物料被积起并向前传送。
4. 导向系统：为了确保物料在传送过程中不脱落或偏离轨道，输送机通常配备有导向系统。
导向系统一般由导向轮和导向板组成，可使物料保持在正确的位置上。
5. 停放系统：当链条停止运动时，物料会被积放在链条上的盘中。
此时，物料可以在链条上静止或暂存，等待进一步的处理。
总体来说，积放式链条输送机通过链条的运动将物料从起点传送至终点。
这种输送方式适用于许多物料，包括包装箱、容器、袋装物料等。
积放链原理
积放链原理是指在建筑施工中，为了提高施工效率和质量，采用一种先进的施
工技术，通过合理的施工顺序和工艺流程，将建筑材料、设备和人力资源有机地结合起来，形成一条完整的施工链条，从而实现施工过程的高效、有序和连续进行。
积放链原理的核心是将施工过程中的各个环节有机地连接在一起，形成一个无缝衔接的整体，使施工过程不断地积累和放开，实现施工效率的最大化。
首先，积放链原理要求在施工前进行充分的准备工作，包括施工图纸的认真研
究和分析、施工工艺的详细制定和施工方案的合理安排等。
只有在施工前做好充分的准备工作，才能确保施工过程的顺利进行。
其次，积放链原理要求在施工过程中，严格按照施工顺序和工艺流程进行施工，确保每个环节的有序进行，避免出现施工环节的交叉和重复，从而提高施工效率。
再次，积放链原理要求在施工过程中，加强各个环节之间的协调和配合，确保
施工过程的连续进行。
只有各个环节之间紧密配合，形成一个有机的整体，才能实现施工效率的最大化。
最后，积放链原理要求在施工结束后，对施工过程进行及时总结和分析，发现
问题并及时加以改进，为今后的施工工作提供经验和借鉴。
总之，积放链原理是一种先进的施工技术，通过合理的施工顺序和工艺流程，
将建筑材料、设备和人力资源有机地结合在一起，实现施工过程的高效、有序和连续进行。
积放链原理的应用可以提高施工效率和质量，为建筑施工带来新的发展机遇。
希望广大施工单位和施工人员能够充分认识积放链原理的重要性，不断提高自身的施工水平，为建筑施工行业的发展做出更大的贡献。
积放式顶置加宽滚轮输送链条的导向摘要：本文着重介绍一种新型的地面输送机专用链条——积放式顶置加宽滚轮输送链条的积放原理、主要特点、应用效果及改进。
关键词：输送机链条积放式加宽导向轮中图分类号：th233积放式顶置滚轮输送链条在国外早有使用，由于其灵活多变、安装方便、经久耐用优点，我公司于2003年8月进口并使用于新开发的滚轮链输送机中。
在调试过程中，发现这种链条容易出现侧翻现象，偏离轨道，而且无法调整。
经过多次现场观察经验积累，分析其侧翻、偏离的根本原因后，本人对其进行了加宽、导向处理的技术改进，经过多次实际使用的验证，消除了侧翻、偏离轨道现象，技术改进后达到了工作平稳的目的。
结构与组成零件积放式顶置加宽滚轮输送链是由顶置滚轮输送链的基础上派生出来的，所以链条的组成零件除了内链板、套筒、滚子、外链片、销轴和顶置滚轮外，还增加了侧向导轮；其它零件还有侧向导轮销轴、连接板、支架等。
与输送链一样，可以钢制。
一些要求防锈防腐蚀的地方，也可用全不锈钢制作。
由于安装顶置滚轮和侧向导轮，所以积放式顶置加宽滚轮输送链与顶置滚轮输送链不同，是异形链，侧导向轮可以制成铆接的或焊接的。
滚轮链输送机是一种自由节拍式流水线。
可由多条双层或单层滚轮链输送机组合而成。
其特点是：①由于结构紧凑，有效的利用了立体空间，布线灵活多样，环境适应性强；②自由节拍式输送，积放功能可靠；③加宽后载荷能力增大，抗冲击性好，加导向后方向可控性强；④噪音小，耐磨性好，使用寿命长；⑤输送速度范围大，可达到0.25～15m/min左右。
1、积放功能可靠顶置滚轮链条积放原理是：在普通结构的套筒滚子链条上增加专用于积放的加宽的顶置滚轮。
工件托盘置于顶置滚轮上，二者相对静止，并随链条运行；当托盘受停止器阻挡并停止时，顶置滚轮依然随链条运行，并在托盘下滚动前行，形成反向相对运动。
这样就实现了工件托盘按工艺要求完成其积存和放行的目的。
顶置滚轮可自由旋转，所以不存在因磨损而造成动力失效。
积放链系统工程设计摘要：积放链输送系统是一种功能完备应用灵活的工件输送设备，不仅能输送工件而且可以对不同的工件进行分类和储存，在工业生产中有着广泛的应用。
本文以某汽车厂焊装车间积放链输送系统为例介绍积放链的工程设计。
关键词：积放链系统工程设计生产自动化一工艺概况：1，生产纲领：A线产能为双班9万辆。
B线产能为双班5万辆。
积放链产能满足双班14万辆。
白车身最大重量500Kg。
2，工艺流程：上件位：焊装车间焊接完成合格的白车身转送至积放链吊具上。
积放区：不同的白车身可以分区域存放。
输送线：将存放在积放链吊具上的白车身送至涂装车间。
下件位：将白车身从积放链吊具放置到涂装车间滑撬上。
3，厂房结构：厂房为轻型钢结构形式，全车间工艺荷载均匀分布，沿车间长度方向1个/8m；沿垂直车间方向1个/3m。
即为3mx8m网格分布，每个吊点为4.5t垂直荷载、0.8t水平荷载。
二积放链系统路线及主要设备的确定系统组成：上件升降机，输送线路，储存区，下件升降机，电控系统1，上件升降机：在A线和B线上件处分别设立一台升降机，升降段带升降滚床上升到位，将车身送到位。
升降段前等待车位的积放链停止器打开，空吊具被链条牵引到升降段停止器处，吊具到位，吊具销定位装置定位吊具，升降机下降，使得升降滚床与工件脱开落到空吊具上。
升降机继续下降至接件位置。
升降段停止器打开，带车吊具由链条牵引进入储存线路。
2，输送线路：按照最科学合理的方式设计输送路线，且保证输送系统不与车间其它设备干涉。
路线满足车身输送和储存的要求。
总路线长度约2000米，设置6处驱动站分别控制六条输送链。
3，储存区：由于车间生产的产品有三大系列，涂装车间要车的先后顺序和焊装车架生产顺序不同，就要考虑车身输送的先后和储存。
根据车间的实际情况和空间大小，设计三条储存线路分别储存三种不同的白车身，每条线可以储存白车身20台。
另有一条快速通道，上线的白车身可以不进入储存区而直接输送线路前往涂装车间。
汽车工业积放式悬挂输送机的结构与原理2012-08-31 16:34:47 作者：奇瑞汽车股份有限公司俞爱英、梁家春来源：浏览次数：827 网友评论0 条T T本文主要介绍汽车制造业整车装配线上用积放式悬挂输送机的结构、工作原理及维护方法。
积放式悬挂输送机是一种适应于高生产率、柔性生产系统的运输设备，不仅起着运输作用，而且贯穿整个生产线，集精良的工艺操作、储存和运输功能于一体。
随着现代化物流输送技术的飞速发展，积放式输送机在各行各业得到广泛应用，特别是在汽车制造业中，四门装配线、发动机装配线、整车装配线等。
一、积放式悬挂输送机的结构积放式输送机主要有以下几个部分组成：输送机轨道、牵引链条、积放小车组、驱动装置、张紧装置、停止器、滚子组回转装置、光轮回转装置、道岔、止退器、气路控制装置等，下面对它的结构作详细介绍：1、输送机轨道积放式输送机系统中有不同类型、不同轨间距的轨道。
在积放式悬挂输送机系统中，轨道由上下两层组成，上层为牵引轨，传递牵引动力，在承载轨上面，用不同规格工字钢制造，其下翼缘内表面是牵引链条滑架滚轮的踏面，它通过链支承小车支架，对链条起支承作用。
下层为承载轨，由两件特制槽钢组成，承载轨槽钢下翼缘为承载小车轮和导轮的踏面，通过牵引链上的推头推动小车在其上运行，车辆通过特制的吊具悬挂在小车上。
输送机牵引链1.1积放轨道按轨间距不同分三种类型1）抬轨抬轨段小车升降爪和链条推杆没有啮合。
由于轨间距比积存轨间距大，因此，链条推头和小车止逸爪不接触。
抬轨段用于载货小车由一条牵引链向另一条牵引链传递时避免车推链条的场合。
2）积存轨积存轨的轨间距比抬轨轨间距小，这使得推杆和小车升降爪、止逸爪之间的啮合量增大，推杆能和小车止逸爪啮合。
推杆与止逸爪后面接触时，止逸爪可以下降，链条推杆可以越过止逸爪，小车在积存轨道中运行时，链条推杆介于升降爪和止逸爪之间，这样就可以防止小车冲到链条前面去。
3）压轨压轨间距小于积存轨轨间距，因此输送机链条推杆完全在升降爪和止逸爪之间。

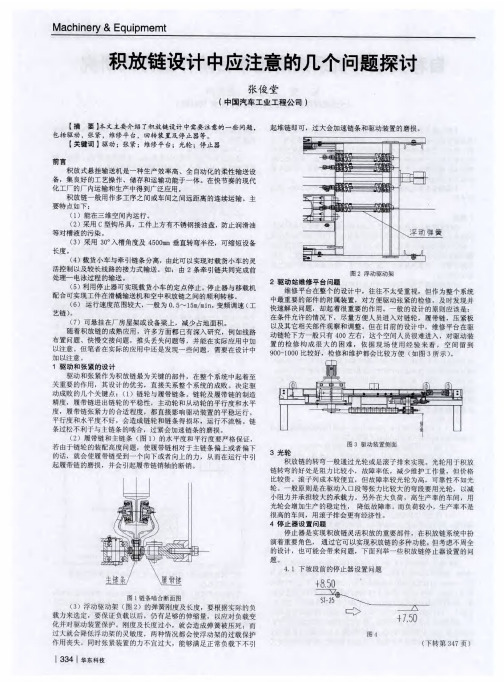

积放链设计中应注意的几个问题探讨【摘要】本文主要介绍了积放链设计中需要注意的一些问题，包括驱动，张紧，维修平台，回转装置及停止器等。
【关键词】驱动；张紧；维修平台；光轮；停止器前言积放式悬挂输送机是一种生产效率高、全自动化的柔性输送设备，集良好的工艺操作、储存和运输功能于一体。
在快节奏的现代化工厂的厂内运输和生产中得到广泛应用。
积放链一般用作多工序之间或车间之间远距离的连续运输。
主要特点如下：（1）能在三维空间内运行。
（2）采用C型钩吊具，工件上方有不锈钢接油盘，防止润滑油等对槽液的污染。
（3）采用30o入槽角度及4500mm垂直转弯半径，可缩短设备长度。
（4）载货小车与牵引链条分离，由此可以实现对载货小车的灵活控制以及较长线路的接力式输送。
如：由2条牵引链共同完成前处理—电泳过程的输送。
（5）利用停止器可实现载货小车的定点停止。
停止器与移载机配合可实现工件在滑橇输送机和空中积放链之间的顺利转移。
（6）运行速度范围较大，一般为0.5～15m/min，变频调速（工艺链）。
（7）可悬挂在厂房屋架或设备梁上，减少占地面积。
随着积放链的成熟应用，许多方面都已有深入研究，例如线路布置问题、快慢交接问题，推头丢失问题等，并能在实际应用中加以注意。
但笔者在实际的应用中还是发现一些问题，需要在设计中加以注意。
1 驱动和张紧的设计驱动和张紧作为积放链最为关键的部件，在整个系统中起着至关重要的作用，其设计的优劣，直接关系整个系统的成败。
决定驱动成败的几个关键点：（1）链轮与履带链条。
链轮及履带链的制造精度，履带链进出链轮的平稳性，主动轮和从动轮的平行度和水平度，履带链张紧力的合适程度，都直接影响驱动装置的平稳运行。
平行度和水平度不好，会造成链轮和链条得损坏，运行不流畅。
链条过松不利于与主链条的啮合，过紧会加速链条的磨损。
（2）履带链和主链条（图1）的水平度和平行度要严格保证，若由于链轮的装配高度问题，使履带链相对于主链条偏上或者偏下的话，就会使履带链受到一个向下或者向上的力，从而在运行中引起履带链的磨损，并会引起履带链销轴的断销。
