5、 全套管钻孔桩施工工艺工法

钻孔钢管桩施工工艺规程与施工方案1. 引言本文档旨在制定钻孔钢管桩的施工工艺规程和施工方案，以保证施工的安全性、高效性和质量。

2. 施工步骤2.1 钻孔准备- 确定钻孔位置和孔径- 清理施工现场，确保安全通行及钻孔设备进场- 检查地质情况，评估地层特性2.2 钻孔施工- 按照设计要求和钻孔工艺，使用合适的钻具进行钻孔- 定期检测钻孔的深度和直径，确保符合设计要求- 钻至设计深度后，冲洗钻孔，清除底泥和杂质2.3 钻孔清孔- 使用清孔工具对钻孔进行清理和加固- 确保清孔工具的质量和完整性- 清孔深度和直径应符合设计要求2.4 钢筋布设- 根据设计要求，在钻孔内布设钢筋- 确保钢筋的位置准确，与设计图纸相符- 钢筋的连接点应牢固可靠2.5 灌浆灌注- 选择合适的灌浆材料进行灌浆灌注- 灌浆灌注过程中需保持施工层与钢管桩无间隙- 确保灌浆灌注的质量，达到设计要求2.6 钢管桩加固- 按照设计要求，进行钢管桩加固工作- 使用合适的加固材料和工艺，确保钢管桩的稳定性和承载能力3. 施工安全措施- 施工现场严格遵守安全操作规程- 确保施工人员具备相关证书和培训- 定期检查和维护钻孔设备和工具- 加强协调和沟通，提高施工现场的安全性4. 施工质量控制- 根据设计要求进行现场质量监测和检测- 保证钻孔尺寸、深度和直径的准确性- 检查钻孔清孔和钢筋布设的质量- 确保灌浆灌注和钢管桩加固的质量以上是钻孔钢管桩施工工艺规程与施工方案的简要内容。

按照以上步骤进行施工，可以保证施工的顺利进行和质量的控制。

实际施工中，应根据具体情况进行调整和改进。

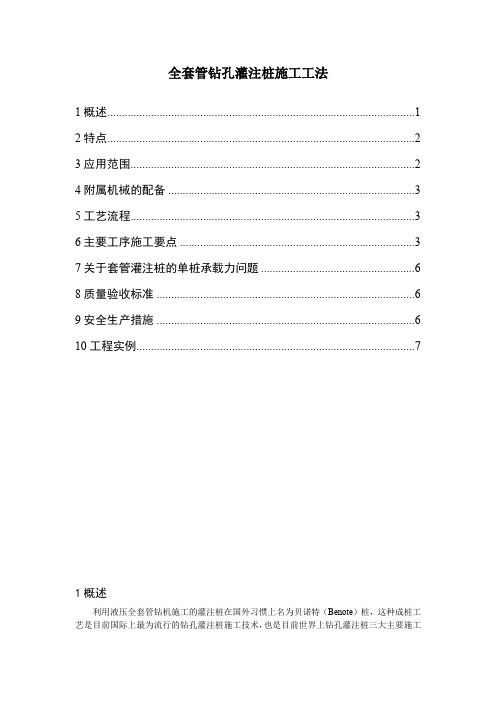

全套管钻孔灌注桩施工工法1概述 (1)2特点 (2)3应用范围 (2)4附属机械的配备 (3)5工艺流程 (3)6主要工序施工要点 (3)7关于套管灌注桩的单桩承载力问题 (6)8质量验收标准 (6)9安全生产措施 (6)10工程实例 (7)1概述利用液压全套管钻机施工的灌注桩在国外习惯上名为贝诺特（Benote）桩，这种成桩工艺是目前国际上最为流行的钻孔灌注桩施工技术，也是目前世界上钻孔灌注桩三大主要施工工法（贝诺特、反循环法、阿司特利法）中最为先进的一种。

中建六局土木工程公司于八十年代中后期在承建国外大型桥梁工程中，曾采用这种技术成功地进行了大直径钻孔灌注桩的施工，近年已将此设备引进国内，并在北京阜城门立交桥等工地投入实际应用，施工速度是同条件下其它施工方面的8－10倍，成桩质量高于国家现行施工验收规范标准，已经显示出了贝诺特施工技术卓越的科学性和先进性，应用前景十分广阔。

随着我国高层、超高层建筑以及大型桥梁等复杂构筑物的大规模出现，对地基处理的技术质量要求也将越来越高，可以预料，贝诺特施工方法将成为我国今后大直径钻孔灌注桩施工技术的发展方向。

全套管钻孔灌注桩在我国的规模化推广应用已是指日可待的。

2特点原始的贝诺特钻机于五十年代初期出现于法国，日本于五十年代中期引进了这项技术，并于六十年代初由日本三菱重工业公司开始进行技术改造。

到八十年代才形成了目前通用的MT系列贝诺特钻机，其主要工作机构如图2．l所示，该钻机系列有MT—120型、MT—130型、MT—150型及MT—200型四种，型号不同仅表示其钻孔的最大直径的不同，（如MT—150的最大钻孔直径是1500mm），至于施工方法及应用范围几乎完全一样。

本工法具有如下特点：2．l无噪音，无振动；2．2不使用泥浆，避免了泥浆的加工和储运，作业面干净；2．3挖掘时可以很直观地判别土壤及岩性特征，对于端承桩，便于现场确定桩长；2．4挖掘速度快，对于一般土质，可达14m/小时左右；2．5挖掘深度大，根据土质情况，最深可达70m左右；2．6成孔垂直度易于掌握，可以得到3‰－5‰的垂直度；2．7由于是全套管钻机，所以孔壁不会产生坍落现象，成孔质量高2．8钢筋周围不会象泥浆护壁法施工那样附粘一层泥浆，有利于提高砼对钢筋的握裹力；2．9由于不使用泥浆，避免了泥浆进入砼中的可能性，成桩质量高；2．10成孔直径标准，充盈系数很小，与其它成孔方法相比，可节约13％的砼；2．11清孔彻底，速度快，孔底钻亟可清至2．5cm左右；2．12 MT系列钻机是自行式，便于现场移动。

全套管钻孔灌注桩施工工法全套管钻孔灌注桩施工工法一、前言全套管钻孔灌注桩是一种常见的地基处理工法，广泛应用于各类土建工程中。

其具有施工方便、工期快、质量可控等特点，在建筑工程中得到了广泛的应用。

二、工法特点全套管钻孔灌注桩的主要特点包括：施工便利、工期短、质量可控、抗震性能好等。

其采用全套管作为钻孔桩干管，具有较高的强度和稳定性，能够承受一定的水平力和垂直荷载。

三、适应范围全套管钻孔灌注桩适用于各类地质条件，特别适用于软土、淤泥地基和弱固结黏土地层等复杂地质情况。

其还适用于建筑物、桥梁、挡土墙等工程的基础处理。

四、工艺原理全套管钻孔灌注桩的施工工法与实际工程之间通过以下技术措施进行联系：1. 钻孔施工：根据设计要求，在地面上选择合适的位置进行钻孔，采用旋挖钻机或挤土钻机进行钻孔作业，同时在钻孔过程中进行涡轮搅拌桩施工，确保桩体的承载能力和强度。

2. 灌注灌浆：在钻孔完成后，通过注浆泵将适量的混凝土灌注至全套管钢筒中，灌浆过程需要控制浆液的流动性和浓度，以保证注浆质量和桩体的完整性。

3. 固化养护：灌注完成后，需要进行一定的固化养护时间，以保证混凝土的强度和稳定性，具体的养护时间视设计要求而定。

五、施工工艺全套管钻孔灌注桩的施工工艺包括以下阶段：1. 前期准备：包括地面勘察、桩基设计、机具设备准备等。

2. 钻孔施工：使用旋挖钻机或挤土钻机进行钻孔作业，同时进行涡轮搅拌桩施工。

3. 灌注灌浆：通过注浆泵将混凝土灌注至全套管钢筒中，控制浆液的流动性和浓度。

4. 固化养护：灌注完成后，进行一定的固化养护时间，确保混凝土的强度和稳定性。

六、劳动组织全套管钻孔灌注桩施工工法的劳动组织需要充分考虑工程规模和施工条件，合理安排人员和机具设备，确保施工进度和质量。

七、机具设备全套管钻孔灌注桩施工所需要的机具设备包括旋挖钻机、挤土钻机、注浆泵等。

这些设备具有高效、稳定的特点，能够满足施工的需要。

八、质量控制全套管钻孔灌注桩施工过程中，需要采取一系列的质量控制措施，包括材料检验、施工工艺控制、现场监测等，以确保施工过程中的质量达到设计要求。

全套管钻孔灌注桩施工工法全套管钻孔灌注桩是一种钢管灌注桩，它通过在地下钻孔的同时向孔内输送混凝土的方式与周围土层紧密结合。

这种钻孔灌注桩的施工过程难度较大，但是它具有刚性好、承载力大、施工速度快等优点，在土建工程中得到广泛应用。

下面将介绍全套管钻孔灌注桩的施工工法。

1. 安放钢管全套管钻孔灌注桩的重要组成部分是钢管。

在施工前，需先在预设的孔位置上，根据设计要求和残壁大小确定钢管的长度。

然后，在地面上铺设防护材料，将钢管放置在上面，并确保其完全垂直。

在钢管入孔前，需加固其底部，以防止在施工过程中钢管变形。

2. 钻孔钢管安放好后，即可进行钻孔工作。

首先，使用工程钻机和特制钻头在地下下钻孔，同时要控制孔径和钻孔深度。

钻孔要保持水平，以免产生偏差，影响后续施工。

3. 落钻壤钻孔完成后，需将孔内的泥沙和岩屑全部清除干净，接着进行落钻壤。

在铺设好一定厚度的砂带后，将钢管从上面缓缓下落，以便降低桩身与周围土层之间的摩阻。

在钢管下降的过程中，需不断地填入混凝土，防止土层的泥沙再度填满钢管内部。

4. 钢管提升落钻壤完成后，需要将钢管提离孔口，并将其底部放置在特制的支座上，同时进行混凝土灌注。

一般情况下，灌注混凝土的厚度以300 mm为宜，以确保灌注桩的强度和稳定性，同时也保证施工进度。

在灌注混凝土的同时，还需要保证管口不挂浆，以防混凝土流失。

5. 振捣混凝土混凝土灌注完成后，需进行振捣处理，以确保混凝土与钢管的结合更加紧密。

振捣一般使用电动振捣器或钢棒振压机进行，需从顶部至底部，进行10次振捣，使得混凝土内部无孔隙且紧实。

6. 剪切钢管钢管在混凝土灌注、振捣后可认为是无用的，需要将其剪切掉。

剪切钢管前，需确保灌注桩的混凝土已经硬化，并且符合设计要求。

然后，使用电动剪切机或手工锯将钢管切割，从而形成完整的灌注桩。

全套管钻孔灌注桩施工工法参照上述步骤进行，是工程施工一个不可少的流程；但由于工作的复杂性和危险性，需遵守相应的安全规程，确保施工过程中不发生任何事故。

钢管桩施工工艺及方法钢管桩施工工艺有两种：一、为保证施工工期的要求，采用直接打入法。

即搅拌桩成桩后，利用挖机炮头直接打入钢花管致设计要求标高，然后注入水泥浆。

二、钻孔成孔法：搅拌桩成桩后，再利用钻机成孔下钢花管，注浆。

此法工期较长，影响工程进度要求。

（一）、施工工艺流程测量放线→钻机就位→钻孔（正循环，φ150）或锤击打入设计深度→清孔→钢管制作→吊放钢管桩→至设计深度→制浆→注浆→移机进入下一根桩施工（二）、施工方法及技术措施1.施工前准备工作主要包括桩位放样，整理平整场地，布设施工便道，泥浆的制备和准备钻孔机具、钻机就位等。

2.钻孔施工：正循环钻进，钻孔直径150。

3.钻孔检查：钻孔完成后，必须检测孔深、直径和倾斜度，其中孔径和孔深须达到设计要求，倾斜度不得大于1%。

清孔就是在吊放钢筋笼之前，对孔内的石碴、泥浆进行必要的清理，做到孔内含泥量、含碴量和孔底沉渣符合设计及规范要求。

4.钢管的制作和吊装就位⑴钢管的制作：钢管应进行整体安装，不做另段吊装组合。

采用直径为114的焊接钢管，制作钢管时，对钢管的调直、除锈、截断、弯折与焊接均按设计图纸和技术规范要求进行。

在钢管底端开倒"V"字形出浆口，钢管下部5米范围内按间距1米对称开出浆孔，出浆孔梅花形布置，直径8-10mm。

⑵钢管的安装：①为保证钢管外砼保护层的厚度符合设计要求，在其上下端及中间每隔2m在一横截面上设置四个钢筋"耳环"。

②钢管吊装时对准孔位，尽量竖直轻放、慢放，遇障碍物可慢起慢落和正反旋转使之下落，无效时，立即停止下落，查明原因后再安装。

不允许高起猛落，强行下放，防止碰撞孔壁而引起坍塌。

⑶入孔后牢固定位，容许偏差不大于5cm。

5. 注浆：钢管下放到位后立即清孔注浆。

往钢管内注入清水，置换孔内泥浆，直至流出清水为止，注入水泥浆水灰比0.5。

6。

清理桩头、浇注混凝土梁：注浆3天后，清理桩头，绑扎钢筋，现浇强度为C20的300×500m混凝土梁。

全套管钻孔灌注桩施工工法全套管钻孔灌注桩是一种先进的基础工程施工技术，具有施工精度高、适应性强、对周边环境影响小等优点，在建筑、桥梁、港口等领域得到了广泛应用。

下面将详细介绍全套管钻孔灌注桩的施工工法。

一、施工准备1、场地平整施工前，需要对场地进行平整，清除地表障碍物，确保施工机械能正常行走和作业。

2、测量放线根据设计图纸，使用全站仪等测量仪器进行桩位放线，确定桩的中心位置，并设置好护桩。

3、设备选型根据工程地质条件、桩径、桩长等因素，选择合适的全套管钻孔灌注桩施工设备，如全套管钻机、起重机、混凝土搅拌设备等。

4、材料准备准备好施工所需的钢材、水泥、砂、石等材料，并确保材料的质量符合设计要求。

二、全套管钻进1、安装套管将第一节套管安装在钻机的导向架上，利用钻机的液压系统将套管压入土中，直至入土深度达到一定要求。

2、钻进启动钻机，驱动套管旋转并下压，同时利用抓斗或旋挖钻等工具在套管内取土。

在钻进过程中，要随时注意调整套管的垂直度，确保桩身的垂直度符合要求。

3、接长套管当第一节套管钻进至一定深度后，停止钻进，吊起第二节套管，与第一节套管进行连接，连接方式通常采用螺纹连接或焊接。

连接完成后，继续钻进。

4、穿越障碍物在钻进过程中，如果遇到地下障碍物，如大块孤石、旧基础等，可采用冲抓、爆破等方法清除障碍物，然后继续钻进。

三、钢筋笼制作与安装1、钢筋笼制作根据设计要求，在加工场地制作钢筋笼。

钢筋笼的主筋、箍筋应焊接牢固，保证钢筋笼的整体刚度和稳定性。

2、钢筋笼运输制作好的钢筋笼采用起重机运输至桩位附近，运输过程中要防止钢筋笼变形。

3、钢筋笼安装利用起重机将钢筋笼吊起，缓慢放入套管内。

钢筋笼的下放速度要均匀，防止碰撞套管壁。

钢筋笼下放到位后，采用吊筋将其固定在套管上口。

四、混凝土灌注1、导管安装在钢筋笼内安装灌注混凝土的导管，导管底部距离孔底一般为 0305m 。

导管之间的连接要牢固，密封良好，防止灌注过程中发生漏浆。

全套管钻孔灌注桩施工工法1概述 (1)2特点 (2)3应用范围 (2)4附属机械的配备 (3)5工艺流程 (3)6主要工序施工要点 (3)7关于套管灌注桩的单桩承载力问题 (6)8质量验收标准 (6)9安全生产措施 (6)10工程实例 (7)1概述利用液压全套管钻机施工的灌注桩在国外习惯上名为贝诺特（Benote）桩，这种成桩工艺是目前国际上最为流行的钻孔灌注桩施工技术，也是目前世界上钻孔灌注桩三大主要施工工法（贝诺特、反循环法、阿司特利法）中最为先进的一种。

中建六局土木工程公司于八十年代中后期在承建国外大型桥梁工程中，曾采用这种技术成功地进行了大直径钻孔灌注桩的施工，近年已将此设备引进国内，并在北京阜城门立交桥等工地投入实际应用，施工速度是同条件下其它施工方面的8－10倍，成桩质量高于国家现行施工验收规范标准，已经显示出了贝诺特施工技术卓越的科学性和先进性，应用前景十分广阔。

随着我国高层、超高层建筑以及大型桥梁等复杂构筑物的大规模出现，对地基处理的技术质量要求也将越来越高，可以预料，贝诺特施工方法将成为我国今后大直径钻孔灌注桩施工技术的发展方向。

全套管钻孔灌注桩在我国的规模化推广应用已是指日可待的。

2特点原始的贝诺特钻机于五十年代初期出现于法国，日本于五十年代中期引进了这项技术，并于六十年代初由日本三菱重工业公司开始进行技术改造。

到八十年代才形成了目前通用的MT系列贝诺特钻机，其主要工作机构如图2．l所示，该钻机系列有MT—120型、MT—130型、MT—150型及MT—200型四种，型号不同仅表示其钻孔的最大直径的不同，（如MT—150的最大钻孔直径是1500mm），至于施工方法及应用范围几乎完全一样。

本工法具有如下特点：2．l无噪音，无振动；2．2不使用泥浆，避免了泥浆的加工和储运，作业面干净；2．3挖掘时可以很直观地判别土壤及岩性特征，对于端承桩，便于现场确定桩长；2．4挖掘速度快，对于一般土质，可达14m/小时左右；2．5挖掘深度大，根据土质情况，最深可达70m左右；2．6成孔垂直度易于掌握，可以得到3‰－5‰的垂直度；2．7由于是全套管钻机，所以孔壁不会产生坍落现象，成孔质量高2．8钢筋周围不会象泥浆护壁法施工那样附粘一层泥浆，有利于提高砼对钢筋的握裹力；2．9由于不使用泥浆，避免了泥浆进入砼中的可能性，成桩质量高；2．10成孔直径标准，充盈系数很小，与其它成孔方法相比，可节约13％的砼；2．11清孔彻底，速度快，孔底钻亟可清至2．5cm左右；2．12 MT系列钻机是自行式，便于现场移动。

全套管全回转钻机钻孔灌注桩施工工艺流程;施工方案、施工方法在全套管全回转钻机钻孔灌注桩施工中，主要设备包括全套管全回转钻机、动力站和套管。

全套管全回转钻机用于成孔，动力站提供全回转主机动力，套管则用于护壁。

2、辅助设备：1、起重设备：用于吊装和安放钢套管2、混凝土搅拌站：提供混凝土3、钢筋加工设备：用于制作钢筋笼二、全回转钢套管灌注桩施工工艺流程1、施工准备施工前需要对施工现场进行勘测和设计，确定施工方案。

同时，需要准备好所需的施工材料和设备，并对施工现场进行清理和平整。

2、测量放线根据设计要求，进行测量放线，确定桩位和孔径，以便后续施工。

3、全回转主机就位将全回转钻机就位，准备开始成孔。

4、吊装安放钢套管使用起重设备将钢套管吊装到孔口，并安放到预定位置。

5、测量调整垂直度使用水平仪和垂直仪对钢套管的垂直度进行测量，如有偏差，则需要进行调整。

6、套管钻进取土使用全套管全回转钻机将钢套管钻进土壤中，同时进行护壁和清理孔内泥土。

7、钢筋笼制作安装根据设计要求，制作钢筋笼，并将其安装到钢套管内。

8、混凝土浇筑、拔套管、浇筑成桩在钢套管内浇筑混凝土，待混凝土凝固后，拔出钢套管，形成灌注桩。

三、全回转施工优点全套管全回转钻机钻孔灌注桩施工采用钢套管护壁，具有成桩质量好、无泥浆污染、绿色环、减少混凝土充盈系数等特点。

这种施工方法能够有效解决城市高填方、喀斯特地貌采用普通工法进行灌注桩施工时出现的塌孔、缩颈、充盈系数高等问题。

目前在桥梁、建筑、石油化工等建设领域都有广泛应用。

全回转钢套管灌注桩是一种广泛应用的桩基工程技术，具有多种优点。

以下将介绍全回转钢套管灌注桩的施工流程和优点。

首先，在施工准备阶段，需要平整场地，以确保设备进出通道和作业平台的顺畅。

此外，还需要考虑如何制作桩基钢筋笼、转运渣土、起吊和安装钢筋笼等作业所必需的施工通道和作业平面。

接下来是测量放线阶段，需要对设计图纸提供的坐标、高程等数据进行认真复核，并使用全站仪进行桩位放样。

全回转全套管钻孔灌注桩施工工法全回转全套管钻孔灌注桩施工工法一、前言全回转全套管钻孔灌注桩是一种常用的地基处理方式，适用于各种地质条件下的建筑工程。

本文将详细介绍全回转全套管钻孔灌注桩的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点1. 全回转全套管钻孔灌注桩采用双层套管施工，可以保证孔壁的稳定和防止土体塌井的风险。

2. 使用特殊设计的装置将混凝土灌注至套管内，使桩身均匀致密，提高桩的承载能力和抗侧力能力。

3. 采用全回转钻机与液压加固装置的组合施工，操作简单，施工效率高，适用于各种地质条件下的桩基处理。

4. 施工过程中产生的废土可以回填至套管中，减少了环境污染。

5. 全回转全套管钻孔灌注桩可以用于各种建筑工程，如高层建筑、桥梁、堤坝等。

三、适应范围全回转全套管钻孔灌注桩适用于以下地质条件：岩屑土、砂土、黏土、软岩、强风化岩等。

四、工艺原理全回转全套管钻孔灌注桩的施工工艺原理基于以下几点：1. 施工工法与实际工程之间的联系：根据实际工程的需求，确定桩基的设计参数和施工方案。

2. 采取的技术措施：通过双层套管施工和混凝土注入装置，保证桩身的稳定和致密度。

五、施工工艺全回转全套管钻孔灌注桩的施工分为以下阶段：1. 基坑开挖：根据设计要求进行基坑开挖，清理坑底杂物。

2. 桩基定位：根据设计要求在基坑内定位桩基位置。

3. 套管安装：在桩基定位点进行套管的安装，保证套管的垂直度和稳定性。

4. 钻孔施工：采用全回转钻机进行钻孔，操作过程中注意控制钻孔深度和直径。

5. 桩身清理：将钻孔中的杂物清理干净，确保桩身的洁净度。

6. 混凝土灌注：通过注入装置将混凝土灌注至套管内，保证桩身的致密度和强度。

7. 桩头处理：按设计要求对桩头进行处理，如安装钢板、钢筋等。

六、劳动组织全回转全套管钻孔灌注桩的施工需要组织钻机操作人员、注入装置操作人员、施工人员等，按照施工计划和任务进行协调和管理。

钻孔桩施工工法引言钻孔桩是一种常见的地基处理工法，广泛应用于建筑工程中。

本文旨在介绍钻孔桩施工的工法和流程，帮助施工人员了解并正确进行钻孔桩的施工。

准备工作在进行钻孔桩施工前，需要做好以下准备工作：- 确定桩基位置和布置方案。

- 准备施工所需的设备和材料，包括钻机、钻头、钻具等。

- 开展现场勘探，了解地层情况和底层承载能力。

施工过程1. 标志桩点：根据设计要求，在施工现场标出桩点位置。

可以使用传统的标杆和绳索等工具进行标志。

2. 钻孔准备：将钻机和钻具等设备定位到标志位置，根据设计要求选择合适的钻头，然后开始钻孔。

在钻孔过程中，需要根据地层情况及时调整钻孔参数，确保钻孔顺利进行。

3. 桩孔清理：在完成钻孔后，要对桩孔进行清理。

使用压缩空气或水射流等方式将桩孔内的余土和杂物清除，确保桩孔底部洁净。

4. 钢筋布置：根据设计要求，在桩孔内部放置钢筋。

钢筋的布置方式和数量应符合设计规范，并确保钢筋与桩体之间有足够的间隙。

5. 浇筑混凝土：在完成钢筋布置后，开始进行混凝土的浇筑。

浇筑混凝土时，需要注意控制浇筑速度和压实程度，保证混凝土充实并与钢筋紧密结合。

6. 养护和验收：混凝土浇筑完成后，需要进行养护工作，包括保湿、避免荷载和震动等。

在养护期结束后，对钻孔桩进行验收，确保施工质量符合要求。

安全注意事项在进行钻孔桩施工时，需要注意以下安全事项：- 操作人员必须熟悉设备操作和施工要求，按照规定程序进行施工。

- 施工现场必须设置明显的安全警示标志，并配备必要的安全保护设施。

- 钻孔过程中要时刻关注周围环境和施工现场的安全情况，及时防止事故发生。

结论钻孔桩施工是一项复杂而重要的工程技术工作。

通过本文对钻孔桩施工的工法和流程进行介绍，希望能够帮助施工人员正确进行钻孔桩的施工，确保施工质量和安全性。

Note: Word count: 220 words。
