客车车身骨架结构有限元分析与研究一、本文概述随着汽车工业的快速发展，客车作为公共交通的重要工具，其车身骨架结构的设计与性能对于乘客的安全与舒适至关重要。
本文旨在通过对客车车身骨架结构进行有限元分析，深入探讨其结构特性、强度分布及优化策略。
我们将简要介绍客车车身骨架结构的基本构成和设计要求，为后续的分析与研究奠定基础。
接着，我们将详细阐述有限元分析的基本原理及其在客车车身骨架结构分析中的应用。
在此基础上，我们将通过具体的案例分析，展示有限元分析在客车车身骨架结构优化中的实际效果。
我们将总结本文的主要研究成果，并对客车车身骨架结构的未来发展趋势进行展望。
通过本文的研究，我们期望能为客车车身骨架结构的设计与优化提供有益的参考和指导。
二、有限元分析基础有限元分析（Finite Element Analysis，简称FEA）是一种数值计算方法，广泛应用于工程领域，用以求解复杂结构的静力学、动力学、热力学等问题。
该方法基于结构离散化思想，将连续体划分为有限数量的离散单元，每个单元通过节点相互连接，从而将整个结构的问题转化为离散单元的问题。
有限元分析的基础包括以下几个主要方面：单元类型与选择：有限元分析中的单元类型多种多样，包括一维杆单元、二维平面单元和三维实体单元等。
选择合适的单元类型对于分析结果的准确性至关重要。
在选择单元类型时，需要考虑结构的几何形状、材料特性、加载条件以及分析目的等因素。
材料属性：在有限元分析中，材料属性如弹性模量、泊松比、密度等对于计算结果的准确性至关重要。
这些属性通常通过实验测定或通过材料手册获得，并需要在分析前进行准确设置。
边界条件与加载：边界条件是指结构在分析过程中受到的约束条件，如固定支撑、铰链连接等。
加载是指结构所承受的外力或外部作用，如静力、动力、温度等。
正确设置边界条件和加载是确保分析结果正确性的关键。
求解方法与后处理：有限元分析的求解方法包括直接法、迭代法等。
求解完成后，需要对结果进行后处理，包括提取数据、绘制图表、进行参数优化等。

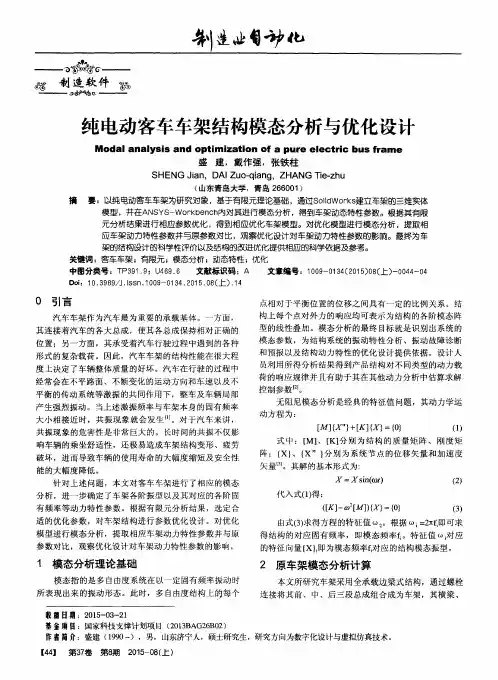

纯电动客车车架结构模态分析与优化设计世界各国对环保的日益重视,电动车成为了汽车工业的一个热门领域。
内燃机客车污染的问题被广泛关注,而纯电动客车迅速发展,具有环保、经济等多方面的优势,受到了越来越多人的青睐。
在纯电动客车设计中,车架结构是至关重要的一个组成部分,它决定了车辆整体的强度、刚度、耐久性等参数,因此对电动客车车架结构进行模态分析和优化设计变得越来越必要。
一、电动客车车架结构模态分析车架结构模态分析是对车辆在振动力作用下的固有振动模态进行分析,从而确定车辆在不同振动模态下的固有频率和振动形式。
通过模态分析可以确定车辆关键零部件的固有频率和振动形式,进而进行结构优化设计,充分利用车辆的材料和积弱优势,提高车辆的强度和耐久性。
纯电动客车车架结构模态分析涉及到不同的振动模态,包括两个关键点的弯曲模态、两个支撑点横向平移模态、前后支撑点扭转模态、车体略微弯曲模态等。
通过使用有限元的方式进行车架结构的有限元分析,可以得出模态分析结果。
基于分析结果绘制模态图谱,可以清晰地看到不同模态下车架结构的弯曲振动形态,包括固有频率和振动阶次等参数,为进一步的优化设计提供了基础数据。
二、纯电动客车车架结构优化设计基于模态分析结果,纯电动客车车架结构的优化方案主要有以下几个方面:1.材料选择和加强。
根据模态分析结果,选择优化材料,并加强车架结构的强度和刚度。
由于纯电动客车的整备质量较重,需要用到高强度和高韧性的材料来增加车架的强度,如采用高硬度的钢-铝-铁复合材料,可以提高车架的强度和刚度。
2.设计结构需考虑动态负载。
纯电动客车运行时会产生一定的动态负载,因此在设计车架结构时需要考虑动态负载和振动的变化,保证车架结构的稳定性。
3.改进连接点和结构。
车架结构各个部件通过连接点组合起来,因此需要设计合理的连接点和正确的方式连接各个部件,确保车架结构与车身的耦合效果达到最优。
4.最优化设计。
模态分析结果可以指导最优化设计,根据车架结构的耐久性和运行效果要求得出最优化方案,提高车架质量和安全性。
