塔吊地基承载力说明

塔吊基础地基承载力计算塔吊基础是塔吊安装的重要部分，直接影响塔吊的稳定性和承载能力。

地基承载力计算是指确定地基能够承受的荷载大小，从而确定塔吊的安装位置和地基尺寸的计算过程。

本文将介绍塔吊基础的种类、设计原则以及地基承载力计算的方法。

一、塔吊基础的种类塔吊基础一般可以分为两种类型：单桩基础和桩基础。

1.单桩基础：单桩基础适用于地质条件较好的场所，基础形式简单，施工便利。

其承载形式为桩端摩擦和端承共同作用。

在设计单桩基础时，需要考虑桩身的直径、长度和承载能力等因素。

2.桩基础：桩基础适用于地质条件较差的场所。

桩基础一般由多根桩组成，桩与桩之间通过横梁连接，形成一个整体。

其承载形式为桩端摩擦作用和土体的侧阻力共同承载。

在设计桩基础时，需要考虑桩的类型、桩径和桩之间的间距等因素。

二、塔吊基础的设计原则1.安全性原则：塔吊基础的设计首要考虑因素是安全性，要保证基础的稳定性和承载能力。

2.经济性原则：在满足安全性的前提下，尽量降低基础的造价，提高施工效率。

3.可靠性原则：基础的设计应该具备一定的可靠性，能够适应多种复杂地质条件的需求。

三、地基承载力计算方法地基承载力计算是通过对地质条件和土壤特性的分析，确定基础承载能力的过程。

常用的计算方法包括以下几种：1.线性法：线性法是最简单的计算方法，适用于均匀土层和一般土质情况。

其计算公式为：P=cA+qA，其中P为单位面积的承载力，c为土壤的单位侧摩擦力，q为土壤的平均有效应力。

2.弯曲法：弯曲法适用于软土层和荷载较大的情况。

其计算公式为：P=cA+qA+ΣW，其中P为单位面积的承载力，c为土壤的单位侧摩擦力，q 为土壤的平均有效应力，ΣW为上部结构和载荷的总重力。

3.有限元法：有限元法适用于复杂地质条件和土壤特性的计算，通过建立有限元模型，利用计算机程序进行计算。

总结：塔吊基础的设计和地基承载力的计算是确保塔吊安全运行的重要环节。

设计师需要根据地质条件和土壤特性，选择适当的基础类型和计算方法，并严格遵守相关标准和规范，确保基础的稳定性和承载能力。

塔吊地基承载力验算地基承载力验算根据地质报告，基础持力层土层为黄土，地基承载力特征值取值为160KPa。

根据塔吊使用说明书要求，塔吊基础选用5.6 m×5.6 m×1.35 m固定支腿钢筋混凝土基础。

根据厂家提供的使用说明书，塔吊附着式安装的参数如下：载荷、工况、工作状况、非工作状况，其中Fv表示基础所受垂直力，Fh表示基础所受水平力，M表示基础所受倾覆力矩，e表示偏心距，单位为m。

根据《塔式起重机设计规范》—GB/T-92中第13页第4.6.3条，固定式混凝土基础的抗倾翻稳定性验算要求，荷载的偏心距e取不超过b/3.地基承载力验算：一）工作状态下：1.基础所受垂直力Fv为：640 KN。

2.基础自重：G＝5.6×5.6×1.35×25=1058.4 KN。

3.塔吊总重：F＝Fv＋G =640+1058.4＝1698.4 KN。

4.力矩M/＝M+Fh×1.35＝2210＋53×1.35＝2281.55 KN.ma。

a。

当轴心荷载作用时：P=F/A= 1698.4/（5.6×5.6）＝54.16 kPa＜f=160kPa，满足要求。

b。

当偏心荷载作用时：e＝M//F＝2281.55/1698.4＝1.34＜b/3＝5.6/3＝1.66(1.87)，塔吊稳定性满足要求。

Pmax＝F/A×(1＋6e/b)＝1698.4/（5.6×5.6）×(1＋6×1.34/5.6)=131.92 kPa＜1.2f＝192 kPa，符合要求。

Pmin＝F/A×(1－6e/b)＝1698.4/（5.6×5.6）×(1－6×1.34/5.6)=-23.29，计算出的Pmin＜0，此时基底接触压力将重新分布，按下式重新计算Pmax:2F/3b(b/2－e)=2×1698.4/3×5.6×(5.6 / 2－1.34)=138.49kPa＜f=160kPa，符合要求。

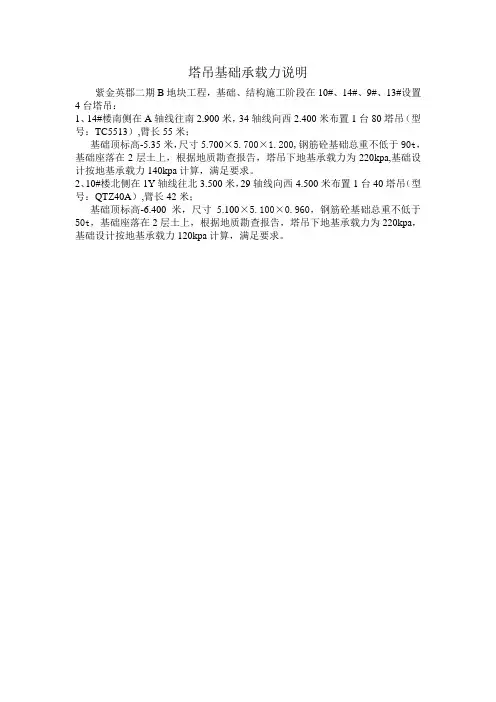

塔吊基础承载力说明
紫金英郡二期B地块工程，基础、结构施工阶段在10#、14#、9#、13#设置4台塔吊：
1、14#楼南侧在A轴线往南2.900米，34轴线向西2.400米布置1台80塔吊（型号：TC5513）,臂长55米；
基础顶标高-5.35米，尺寸5.700×5.700×1.200,钢筋砼基础总重不低于90t，基础座落在2层土上，根据地质勘查报告，塔吊下地基承载力为220kpa,基础设计按地基承载力140kpa计算，满足要求。

2、10#楼北侧在1Y轴线往北3.500米，29轴线向西4.500米布置1台40塔吊（型号：QTZ40A）,臂长42米；
基础顶标高-6.400米，尺寸5.100×5.100×0.960，钢筋砼基础总重不低于50t，基础座落在2层土上，根据地质勘查报告，塔吊下地基承载力为220kpa，基础设计按地基承载力120kpa计算，满足要求。

塔吊基座地基承载力计算说明（注意里面的错误）
以西侧塔吊为例进行地基承载力计算
根据勘察报告及塔吊平面布置图，塔吊基础标高位于22.62m ，埋深12.9m ，地层类别为④2砂质粉土-粘质粉土，承载力特征值ak f =170kPa ，如图所示：
根据《建筑地基基础设计规范》（GB50007-2011）5.2.4条，当基础宽度大于3m 或埋置深度大于0.5m 时，从载荷试验或其他原位测试、经验值等方法确定的地基承载力，尚应按下式修正：
3)0.5)a ak b d m f f r b r d ηη=+-+-（（
塔吊基础宽取6.0m ，根据规范中表5.2.4承载力修正系数b η、d η分别取0.3、1.5，基
础底面以下土的重度r 取8kN/m 3（有效重度），基础以上土的加权平均重度m r 取16.0kN/m 3。

1700.38(63) 1.516(12.90.5)475a f kN =+⨯⨯-+⨯⨯-=
塔吊基础所需承载力200kN ，故地基承载力满足要求。

这里在计算塔吊地基承载力过程中实际上犯了一个错误，塔吊处在基坑中央时，四周无堆载的情况下，不应该进行承载力的深度、宽度修正！
请大家在工作和学习过程中避免这种错误！。
