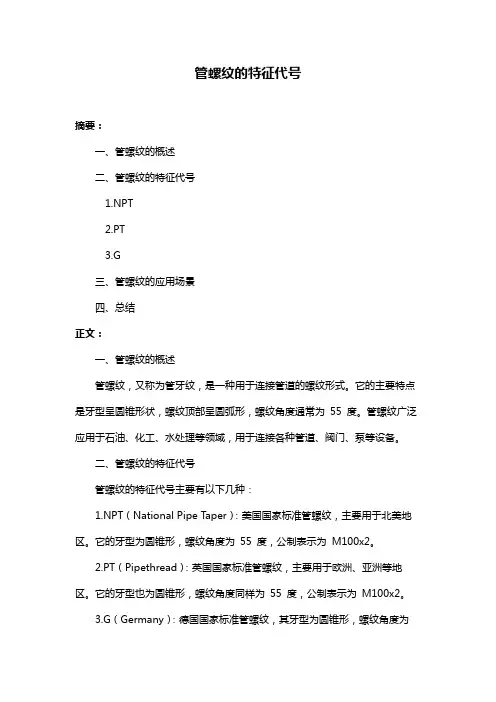

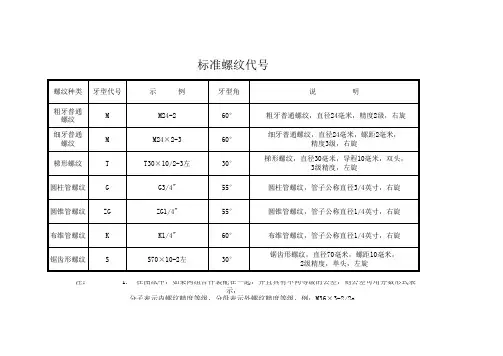

管螺纹的特征代号
摘要：
一、管螺纹的概述
二、管螺纹的特征代号
1.NPT
2.PT
3.G
三、管螺纹的应用场景
四、总结
正文：
一、管螺纹的概述
管螺纹，又称为管牙纹，是一种用于连接管道的螺纹形式。
它的主要特点是牙型呈圆锥形状，螺纹顶部呈圆弧形，螺纹角度通常为55 度。
管螺纹广泛应用于石油、化工、水处理等领域，用于连接各种管道、阀门、泵等设备。
二、管螺纹的特征代号
管螺纹的特征代号主要有以下几种：
1.NPT（National Pipe Taper）：美国国家标准管螺纹，主要用于北美地区。
它的牙型为圆锥形，螺纹角度为55 度，公制表示为M100x2。
2.PT（Pipethread）：英国国家标准管螺纹，主要用于欧洲、亚洲等地区。
它的牙型也为圆锥形，螺纹角度同样为55 度，公制表示为M100x2。
3.G（Germany）：德国国家标准管螺纹，其牙型为圆锥形，螺纹角度为
55 度，公制表示为M100x2。
三、管螺纹的应用场景
管螺纹广泛应用于各种管道连接和设备安装中，例如：
1.用于连接阀门、泵等设备：管螺纹可以将阀门、泵等设备与管道牢固地连接在一起，确保流体输送的安全性和稳定性。
2.用于管道的密封：管螺纹具有较好的密封性能，可以有效防止流体泄漏，保护环境并节约能源。
3.用于管道的维修和更换：当管道出现损坏或需要更换时，利用管螺纹可以方便地进行维修和更换。
四、总结
总之，管螺纹是一种重要的管道连接方式，其特征代号包括NPT、PT、G 等。
管螺纹具有较好的密封性能和连接性能，广泛应用于各种管道连接和设备安装中。

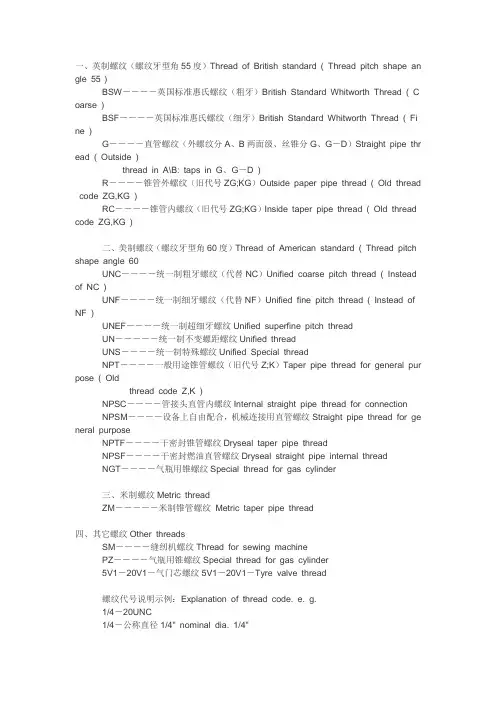

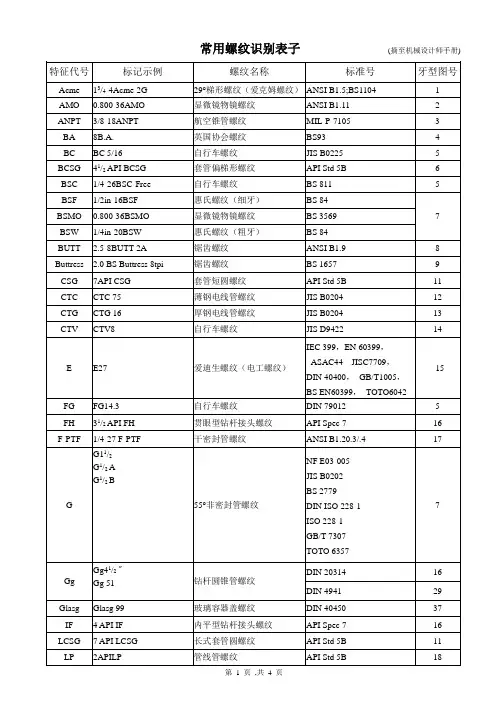

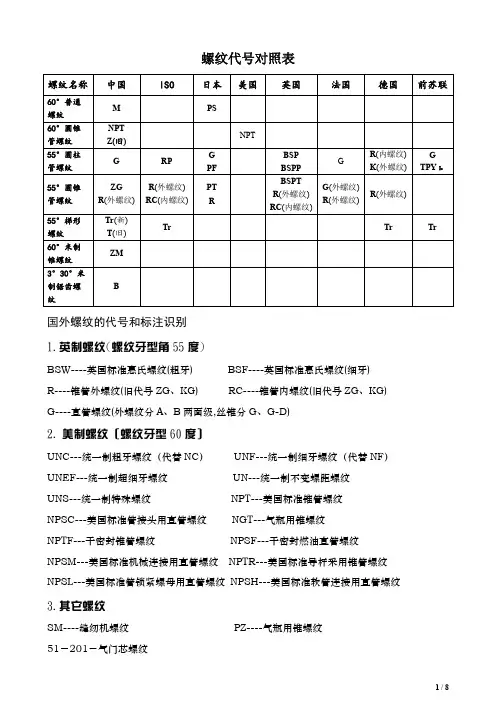

一、英制螺纹（螺纹牙型角55度）Thread of British standard ( Thread pitch shape an gle 55°)BSW－－－－英国标准惠氏螺纹（粗牙）British Standard Whitworth Thread ( C oarse )BSF－－－－英国标准惠氏螺纹（细牙）British Standard Whitworth Thread ( Fi ne )G－－－－直管螺纹（外螺纹分A、B两面级、丝锥分G、G－D）Straight pipe thr ead ( Outside )thread in A\B: taps in G、G－D )R－－－－锥管外螺纹（旧代号ZG;KG）Outside paper pipe thread ( Old thread code ZG,KG )RC－－－－锥管内螺纹（旧代号ZG;KG）Inside taper pipe thread ( Old thread code ZG,KG )二、美制螺纹（螺纹牙型角60度）Thread of American standard ( Thread pitch shape angle 60°UNC－－－－统一制粗牙螺纹（代替NC）Unified coarse pitch thread ( Instead of NC )UNF－－－－统一制细牙螺纹（代替NF）Unified fine pitch thread ( Instead of NF )UNEF－－－－统一制超细牙螺纹Unified superfine pitch threadUN－－－－－统一制不变螺距螺纹Unified threadUNS－－－－统一制特殊螺纹Unified Special threadNPT－－－－一般用途锥管螺纹（旧代号Z;K）Taper pipe thread for general pur pose ( Oldthread code Z,K )NPSC－－－－管接头直管内螺纹Internal straight pipe thread for connectionNPSM－－－－设备上自由配合，机械连接用直管螺纹Straight pipe thread for ge neral purposeNPTF－－－－干密封锥管螺纹Dryseal taper pipe threadNPSF－－－－干密封燃油直管螺纹Dryseal straight pipe internal threadNGT－－－－气瓶用锥螺纹Special thread for gas cylinder三、米制螺纹Metric threadZM－－－－－米制锥管螺纹Metric taper pipe thread四、其它螺纹Other threadsSM－－－－缝纫机螺纹Thread for sewing machinePZ－－－－气瓶用锥螺纹Special thread for gas cylinder5V1－20V1－气门芯螺纹5V1－20V1－Tyre valve thread螺纹代号说明示例：Explanation of thread code. e. g.1/4－20UNC1/4－公称直径1/4" nominal dia. 1/4"20－每寸20牙twenty teeth per inchUNC－美标统一制粗牙螺纹unified coarse pitch threadNPT为60度牙型角锥管螺纹,R为55度牙型角螺纹密封的管螺纹,R为圆柱外螺纹,RC为圆锥内螺纹,Z为标准锥管螺纹.NPT为60度牙型角锥管螺纹用螺纹密封的管螺纹其标记及各种螺纹的特征代号规定如下：Rc—圆锥内螺纹Rp—与圆锥外螺纹配合的圆柱内螺纹R—圆锥外螺纹G螺纹表示非螺纹密封的管螺纹BSP为英制管螺纹总体代号，但是分为三种BSPP、BSPT和BSPF。

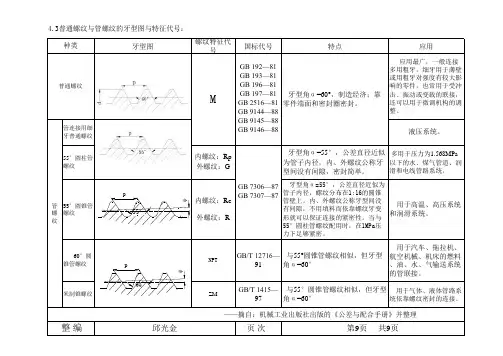

1 螺纹的种类螺纹按用途可分为联接螺纹和传动螺纹两类。
常用标准螺纹的种类及用途可参看表1。
表1常用螺纹的种类和标注类型牙型放大图特征代号标注示例用途及说明普通螺纹粗牙M 最常用的一种联接螺纹，直径相同时，细牙螺纹的螺距比粗牙螺纹的螺距小，粗牙螺纹不注螺距细牙管螺纹非螺纹密封G 管道联接中的常用螺纹，螺距及牙型均较小，其尺寸代号以in为单位，近似地等于管子的孔径。
螺纹的大径应从有关标准中查出，代号R表示圆锥外螺纹，Rc表示圆锥内螺纹，Rp表示圆柱内螺纹螺纹密封Rc Rp R 梯形螺纹Tr 常用的两种传动螺纹，用于传递运动和动力，梯形螺纹可传递双向动力，锯齿形螺纹用来传递单向动力锯齿形螺纹B2 螺纹联接的画法如图2在剖视图中，内、外螺纹结合部分按外螺纹画，其余部分仍用各自的画法表示。
内、外螺纹的大、小径的粗细实线应分别对齐。

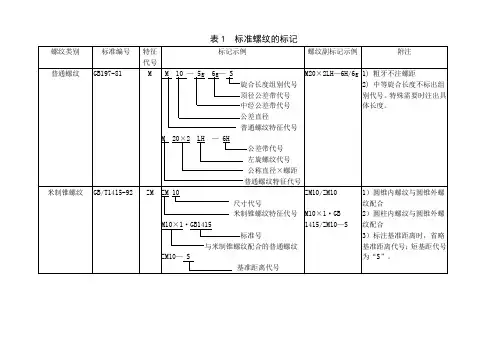

3 螺纹的代号标注在图样上螺纹需要用规定的螺纹代号标注，除管螺纹外，螺纹代号的标注格式为：特征代号公称直径×螺距(单线时) 旋向导程(P螺距)(多线时) 管螺纹的标注格式为：特征代号尺寸代号旋向其中，右旋螺纹省略不注，左旋用“LH”表示。
4 螺纹标记的标注当螺纹精度要求较高时，除标注螺纹代号外，还应标注螺纹公差带代号和螺纹旋合长度。
螺纹标记的标注格式为：螺纹代号—螺纹公差带代号(中径、顶径)—旋合长度有关标注内容的说明：公差带代号由数字加字母表示(内螺纹用大写字母，外螺纹用小写字母)，如7H、6g等，应特别指出，7H，6g等代表螺纹公差，而H7，g6代表圆柱体公差代号。
旋合长度规定为短(用S表示)、中(用N表示)、长(用L表示)三种。
一般情况下，不标注螺纹旋合长度，其螺纹公差带按中等旋合长度(N)确定。
必要时，可加注旋合长度代号S或L，如“M20-5g6g－L”。
特殊需要时，可注明旋合长度的数值，如“M20-5g6g －30”。
5 螺纹标记在视图上的标注方法如表1中图例，除管螺纹外，在视图上螺纹标记的标注同线性尺寸标注方法相同；而管螺纹是用指引线的形式，指引线应从大径上引出，并且不应与剖面线平行。
螺纹一、圆 柱 螺 旋 线 及 螺 纹 的 形 成（一）圆柱 螺旋线如图9-1a 所示，一动点A 0沿圆柱表面绕其轴线作等速回转运动，同时沿母线作等速直线运动所形成 的轨迹 称为圆柱螺旋线．．．．．。
动点A 0旋转一周沿轴 向移动的距离A 0A 12称为导程（P h ）。
图9-1b 为圆柱螺旋线的两面投影图。
将圆柱表面展开 ，螺旋线随之展成为一 倾斜直线，如图9-1c 所示。
该倾斜直线为直角三角形的斜边，底边为 圆柱底圆的 周长πd ，另一直角 边为导程P h 。
斜边与底边的夹角ψ，称为导程角。
导程角ψ可由 三角关系确定：Tan ϕ=dp hπ 直角三角形中的另一锐角β称为螺旋角，β=90°-ϕ。
（二）螺纹的形成在圆柱（或圆锥）表面上 ，沿着螺旋线所形成的具有规定牙型的连续凸起，称为螺纹。
不少零件的表面上都制有螺纹。
制在零 件外表面上的螺纹称为外螺纹，制在内表面上的螺纹称为内螺纹，如图9-2所示。
加工螺纹的方法很多。
图9-3为在车床上加工内、外螺纹的示意图，工件作等速旋转运动。
刀具沿工件轴向作等速直线移动，其合成运动使切入工件的刀尖在工件表面切制出螺纹来。
在箱体、底座等零件上制出的内螺纹（螺孔，一般是先用钻头钻孔，再用丝锥攻出螺纹，如图9-4所示。
图中加工的为不穿通螺孔。
钻孔时钻头顶部形成一个锥坑，其锥顶角按120°画出。
二、螺纹的基本要素和分类（一）螺纹的基本要素螺纹的结构和尺寸是由牙型、大径和小径、螺距和导程、线数、旋向等要素确定的。
1.螺纹牙型在通过螺纹轴线的断面上，螺纹的轮廓形状称为螺纹牙型。
它由牙顶、牙底和两牙侧构成，形成一定的牙型角。
常见的螺纹牙型有三角形、梯形、锯齿形和矩形等多种，它们的牙型角、牙型符号见表9-1。
2.大径、小径和中径外螺纹的大径、小径和中径分别用符号d、d1和d2表示；内螺纹的大径、小径和中径分别用符号D、D1和D2表示，如图9-5所示。
（1）大径与小径与外螺纹牙顶或内螺纹牙底相切的假想圆柱直径，称为大径。
注：1）原制图标准中的标记代号采用了汉语拼音的字头；而管螺纹标准规定的标记代号则采用了国际标准的规定。
2）由于管螺纹的尺寸单位已经全部采用了米制，因此现行标记的尺寸代号上没有表示英寸的符号（″），而老代号的尺寸是用（″）来表示的。
3）新标记R表示圆锥外螺纹，用Rc表示圆锥内螺纹，而老代号ZG既是内螺纹又是外螺纹。
4）在新标记中用Rp表示与圆锥外螺纹配合的圆柱内螺纹，而G既代表与圆柱外螺纹配合的圆柱内螺纹，又代表与圆锥外螺纹配合的圆柱内螺纹，既不区分GB/T7306和GB/T7307中的圆柱内螺纹，这是非常不合适的。
5）标记中增加了代表公差等级的符号。
但除了圆柱瓦楞螺纹分A、B两级外，其他各种管螺纹都是不分级的，因此只有一个公差等级。
国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH 表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。
注：1）原制图标准中的标记代号采用了汉语拼音的字头；而管螺纹标准规定的标记代号则采用了国际标准的规定。
2）由于管螺纹的尺寸单位已经全部采用了米制，因此现行标记的尺寸代号上没有表示英寸的符号（″），而老代号的尺寸是用（″）来表示的。
3）新标记R表示圆锥外螺纹，用Rc表示圆锥内螺纹，而老代号ZG既是内螺纹又是外螺纹。
4）在新标记中用Rp表示与圆锥外螺纹配合的圆柱内螺纹，而G既代表与圆柱外螺纹配合的圆柱内螺纹，又代表与圆锥外螺纹配合的圆柱内螺纹，既不区分GB/T7306和GB/T7307中的圆柱内螺纹，这是非常不合适的。
5）标记中增加了代表公差等级的符号。
但除了圆柱瓦楞螺纹分A、B两级外，其他各种管螺纹都是不分级的，因此只有一个公差等级。
国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH 表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。
公制、美制和英制螺纹标准NPT，PT，G 都是管螺纹．NPT是 National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716-1991PT是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅 GB/T7306-2000G是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一寸等于8分，1/4 寸就是2分，如此类推．G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的 (Rc表示圆锥内螺纹,可以与ZG配合使用)ZG表示锥管螺纹，3/4"表示英寸的标注,就是3/4寸圆锥管螺纹，《五金手册》上有。
准确的来讲它的内径是19.05毫米，但这是老标准，现在已经不用了。
现在的国标规定ZG3/4〃螺纹内径是20毫米。
它的表示方法应该是：ZG3/4〃。
其中（〃）是英寸的代表符号。
一英寸等于25.4毫米。
一英寸等于8英分。
3/4的来历是6/8=3/4。
俗称6分。
同样ZG1/2〃螺纹的管子内径≈15毫米。
俗称4分。
ZG1〃螺纹的管子内径≈25毫米。
俗称1寸。
ZG11/2〃螺纹的管子内径≈32毫米。
俗称1寸半。
锥管螺纹只用于液压系统连接；而管螺纹G3/4〃只用于水管连接。
锥管螺纹与管螺纹极为相似，区别只在锥度上。
英国标准BS84一般用途螺纹BSPT 55度锥管螺纹简称PT牙型角55°B.S.W. 标准惠氏粗牙系列，一般用途圆柱螺纹B.S.F. 标准惠氏细牙系列，一般用途圆柱螺纹Whit.S 附加的惠氏可选择系列，一般用途圆柱螺纹Whit 惠氏牙型的非标准螺纹英国标准管螺纹BSPP 55度管螺纹牙型角55° BSPT英国标准管螺纹美国标准ANSI B1.10一般用途螺纹NPT 60 度锥管螺纹牙型角60°，牙底是平的或圆弧的内、外螺纹。
螺纹尺寸和公差螺距P 螺纹中径d2 =D2外螺纹小径d1内螺纹小径D1外螺纹全齿高H2配合齿高H1螺纹中径尺寸（6H公差带级别）min0.5 2.672 2.387 2.459 0.307 0.271 2.675 0.6 3.110 2.764 2.850 0.368 0.325 3.110 0.7 3.545 3.141 3.242 0.429 0.379 3.5450.8 4.480 4.019 4.134 0.491 0.433 4.4801.0 5.350 4.773 4.937 0.613 0.541 5.350 1.0 6.350 5.773 5.937 0.613 0.541 6.350 1.25 7.188 6.466 6.647 0.767 0.677 7.1881.5 15.026 14.160 14.376 0.920 0.812 15.0261.5 17.026 16.160 16.376 0.920 0.812 17.0262.0 16.701 15.546 15.835 1.227 1.083 16.7011.5 19.026 18.160 18.376 0.920 0.812 19.0262.0 18.701 17.546 17.835 1.227 1.083 18.7011.5 21.026 20.160 20.376 0.920 0.812 21.0262.0 20.701 19.546 19.835 1.227 1.083 20.701 UNC统一粗牙螺纹基本牙型与尺寸和公差带NO.12—24 1.058 5.486 4.798 4.341 4.188 4.798 UNC1/4"-20 1.270 6.350 5.524 4.976 4.793 5.524 UNC5/16"-18 1.411 7.938 7.021 6.411 6.205 7.021 UNC3/8"-16 1.588 9.525 8.494 7.805 7.577 8.494 UNC7/16"-14 1.814 11.112 9.934 9.149 8.887 9.934 UNC1/2"-13 1.954 12.700 11.430 10.584 10.302 11.430 UNC9/16"-12 2.117 14.288 12.913 11.996 11.692 12.913 UNC5/8"-11 2.309 15.875 14.376 13.376 13.043 14.376 UNC3/4"-10 2.540 19.050 17.399 16.229 15.933 17.399 UNC7/8"-9 2.822 22.225 20.390 19.169 18.763 20.391 UNC1"-8 3.175 25.400 23.338 21.963 21.504 23.338UNF统一细牙螺纹基本牙型与尺寸和公差带G( BSP ) 非螺纹密封的管螺纹基本牙型与尺寸螺纹代每25.4mm内牙数螺距Pmm螺纹大径d=Dmm螺纹中径d2=D2mm螺纹小径d1=D1mmH1mmR~mm28 0.907 9.728 9.147 8.566 0.581 0.12519 1.337 13.147 12.301 11.445 0.856 0.18419 1.337 16.662 15.806 14.950 0.856 0.184丝锥图标与符号说明:螺纹类型:螺孔型式M——米制粗牙普通螺纹T1通孔——≤1.2dMF——米制细牙普通螺纹T2通孔——≤2dUNC——统一粗牙螺纹B1不通孔——≤1.2dUNF——统一细牙螺纹B2不通孔——≤1.8dG（BSP）——非螺纹密封的管螺纹B3不通孔——≤2.2dW（BSW）——惠氏螺纹NPT——60°牙形角圆锥管螺纹d 为螺纹大径RP——用螺纹密封的圆柱管螺纹RC（BSPT）——用螺纹密封的圆柱管螺纹EC——安装钢丝螺套用内螺纹螺纹齿形角:丝锥类别:60°55°N——加工普通结构钢、软的灰铸铁中等硬度的有色金属H——加工特别硬的、硬而韧的材料W——加工特别软与韧的材料丝锥结构种类：丝锥切削锥长度：直槽丝锥X——（5~6 P）螺尖丝锥Y——（4~5 P）螺旋槽丝锥Z ——（2~3 P）跳牙丝锥A型带冷却孔丝锥（用于不通孔）丝锥柄部采用的标准：B型带冷却孔丝锥（用于通孔）GB4267挤压丝锥DIN10-1带油槽挤压丝锥钻攻复合丝锥丝锥螺纹公差带等级：丝锥采用的标准：H1——适合加工米制内螺纹4H 5H公差中国国家标准带级别的螺纹中国机械行业标准JB H2——适合加工米制内螺纹5G 6H公差国际标准ISO 带级别的螺纹德国标准带级别的螺纹H3——适合加工米制内螺纹6G 7H 7G丝锥材料：带级别的螺纹HSS——普通高速钢1——适合加工统一螺纹内螺纹1B公差HSS-E——高性能高速钢级别的螺纹HSS-PM——粉末冶金高速钢2——适合加工统一螺纹内螺纹2B公差Hm——硬质合金级别的螺纹丝锥刃倾角、螺旋角：W2——适合加工惠氏内螺纹中等级公差螺尖丝锥的刃倾角λ1——12°λ2——18°级别的螺纹螺旋槽丝锥的螺旋角β1——20°β2——30°W3——适合加工惠氏内螺纹普通级公差β3——40°级别的螺纹。

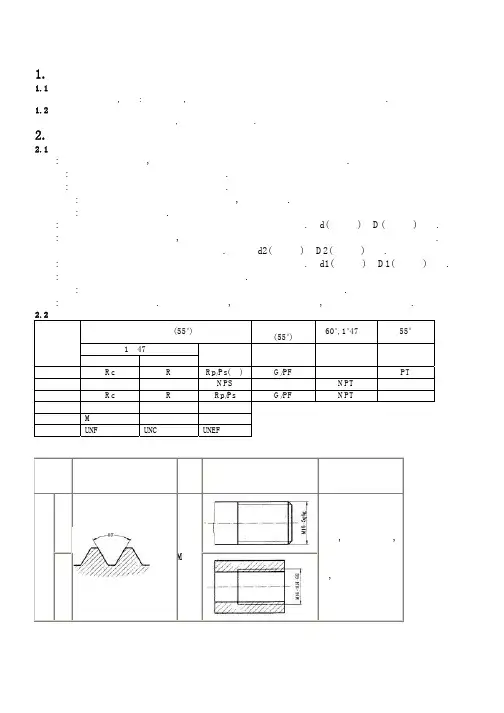

螺纹的基本知识螺纹是指在圆柱表面或圆锥表面上，沿着螺旋线形成的、具有相同断面的连续凸起和沟槽,如图1所示。
注：牙顶：牙的顶端表面牙底：沟槽底部表面图1生产实际中加工螺纹有多种方法，图2为在圆柱表面上车削螺纹的过程。
在工件外表面形成的螺纹称为外螺纹，在工件内表面形成的螺纹称为内螺纹.1．螺纹的结构要素（摘自GB/T14791，圆柱螺纹）（1) 螺纹牙型:在通过螺纹轴线的断面上，螺纹的轮廓形状称为螺纹牙型。
常见的螺纹牙型见表1。
表1名称普通螺纹管螺纹梯形螺纹锯齿形螺纹矩形螺纹特征M G Tr B（无)代号图样（2) 大径、中径、小径：表2名称代号解释图样大径d、D 与外螺纹的牙顶或内螺纹的牙底相重的假想圆柱直径(即螺纹的最大直径）小径d1、D1 与外螺纹的牙底或内螺纹的牙顶相重合的假想圆柱直径（即螺纹的最小直径）中径d2、D2 在大径和小径之间假想有一圆柱，其母线通过牙型上沟槽宽度和凸起宽度相等的地方，此假想圆柱称为中径圆柱，其母线称为中径线,其直径称为螺纹的中径代号(d、D）、（d1、D1）、（d2、D2)中,小写字母代表外螺纹直径,大写字母代表内螺纹直径。
(3) 线数：圆柱端面上螺纹的数目，用n表示.沿一条螺旋线形成的螺纹为单线螺纹；沿两条或两条以上，在轴向等距离分布的螺旋线所形成的螺纹，为多线螺纹，如图3所示。
(a）单线螺纹（b) 双线螺纹图3（4）螺距和导程：如图3所示。
螺距（代号:P）:相邻两牙中径线上对应两点间的轴向距离。
导程（代号：Ph）:螺旋线形成的螺纹上的相邻两牙，在中径线上对应两点间的轴向距离。
对于单线螺纹，螺距= 导程，对于多线螺纹，螺距= 导程/线数。
（5）旋向：如图4(b)所示。
顺时针旋转时旋入的螺纹，称为右旋螺纹逆时针旋转时旋入的螺纹,称为左旋螺纹。
（a）左旋(b）右旋图4牙型、大径、螺距、线数和旋向是确定螺纹几何尺寸的五要素.只有五要素完全相同的外螺纹和内螺纹才能相互旋合在一起.2．螺纹的种类（1）按标准分类类型定义标准螺纹牙型、大径、螺距均符合国家标准特殊螺纹牙型符合国标、大径或螺距不符合国标非标准螺纹牙型不符合国标(2）按用途分类：类型牙型联接螺纹普通螺纹（M）、管螺纹（G）传动螺纹梯形螺纹（Tr）、锯齿形螺纹（B）、矩形螺纹（3）按螺距分类：类型定义粗牙螺纹普通螺纹大径相同时,螺距最大的一种螺纹细牙螺纹除了螺距最大的一种螺纹以外的其余螺纹2 螺纹的规定画法螺纹采用规定画法(GB/T4459.1-1995)，见下表：名称画法画法说明外螺纹1．螺纹牙顶用粗实线表示，牙底用细实线表示。
