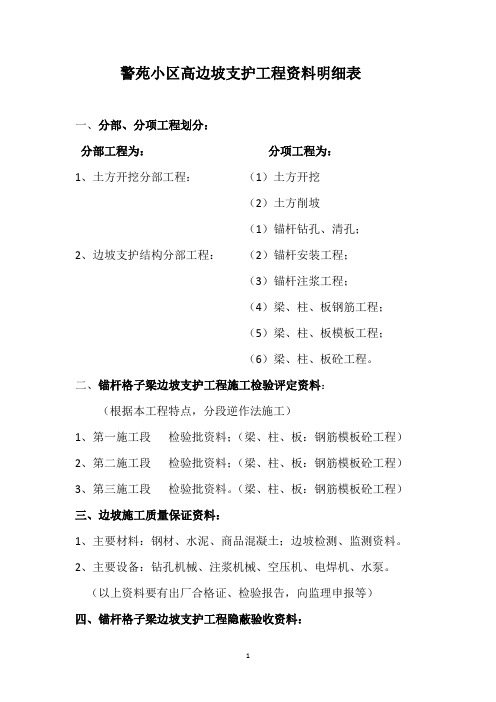

警苑小区高边坡支护工程资料明细表一、分部、分项工程划分：分部工程为：分项工程为：1、土方开挖分部工程：（1）土方开挖（2）土方削坡（1）锚杆钻孔、清孔；2、边坡支护结构分部工程：（2）锚杆安装工程；（3）锚杆注浆工程；（4）梁、柱、板钢筋工程；（5）梁、柱、板模板工程；（6）梁、柱、板砼工程。
二、锚杆格子梁边坡支护工程施工检验评定资料：（根据本工程特点，分段逆作法施工）1、第一施工段检验批资料；（梁、柱、板：钢筋模板砼工程）2、第二施工段检验批资料；（梁、柱、板：钢筋模板砼工程）3、第三施工段检验批资料。
（梁、柱、板：钢筋模板砼工程）三、边坡施工质量保证资料：1、主要材料：钢材、水泥、商品混凝土；边坡检测、监测资料。
2、主要设备：钻孔机械、注浆机械、空压机、电焊机、水泵。
（以上资料要有出厂合格证、检验报告，向监理申报等）四、锚杆格子梁边坡支护工程隐蔽验收资料：1、锚杆钻孔清孔隐蔽验收记录；2、锚杆安装工程隐蔽验收记录；3、锚杆注浆工程隐蔽验收记录；4、格子梁：梁、柱、板钢筋工程隐蔽验收记录。
五、边坡施工前期资料：1、边坡设计施工图与审查资料；2、施工单位资质资料；（边坡支护安全、质保体系）3、边坡施工合同；4、边坡施工、安全方案及专家论证资料；六、监理方面资料：1、边坡施工监理规划：2、边坡施工监理细则；3、边坡施工监理日记；4、边坡施工旁站记录。
（锚杆：钻孔、清孔；安装；注浆。
）注：如果把这些资料做都完善了，监理签字认可，可以说明边坡支护资料是齐全的，才能达到边坡支护工程验收标准。
鹤峰云谷置业有限公司警苑小区项目部2016年10月26日。
边坡资料表格总览版本号V1.0说明该文档总结了关于边坡资料的各项数据，包括边坡控制线测量数据、钻孔资料、压力测量数据等，为工程设计和风险评估提供重要依据。
边坡控制线测量数据控制线测量数据确定边坡的变形情况，包括水平和竖直的变形程度，以及边坡的移动趋势等信息。
边坡控制线测量数据总览表序号点位编号观测时间水平变形量(mm)竖直变形量(mm)变形速率(mm/d)1 C001 2020/5/1 5 3 0.22 C002 2020/5/134 0.13 C003 2020/6/1 8 2 0.34 C004 2020/7/1 10 1 0.4边坡控制线变形度变化曲线图以下是各点位的变形度变化曲线图，该图表展示了边坡的变形程度和趋势。
示意图钻孔资料钻孔资料包括钻探操作记录、采样情况、土壤和岩石资料等信息。
通过对钻孔资料的分析，可以了解边坡的构造和稳定性情况。
钻孔编号总览表钻孔编号采样时间地层厚度(m) 地质描述BH001 2020/5/1 10 0-2m：黏土2-8m：粉砂岩8-10m：泥岩BH002 2020/6/1 15 0-5m：砂土5-10m：泥岩10-15m：砂岩钻孔构造剖面图以下是钻孔构造剖面图，该图表展示了钻孔中各层岩土的结构和分布情况，便于工程设计和风险评估分析。
示意图压力测量数据压力测量数据是针对边坡中可能存在的渗流或压力变化而进行的监测和记录。
通过压力测量数据的及时分析和处理，可以有效地预防可能发生的边坡问题。
压力测量数据总览表传感器编号监测时间压力值(MPa) 相对变化量(%)P001 2020/5/1 0.5 0P002 2020/6/1 0.4 -20P003 2020/7/1 0.6 20压力分布示意图以下是压力分布图，该图展示了边坡中压力变化的分布情况，可以帮助工程师了解边坡的稳定性问题。
示意图总结该文档通过总结边坡控制线测量数据、钻孔资料和压力测量数据，展示了边坡的基本情况和稳定性问题，为工程设计和风险评估提供了依据和参考。

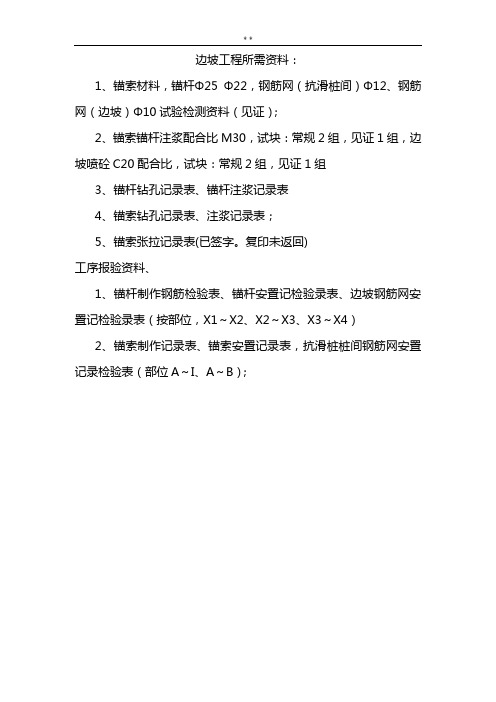

边坡工程所需资料：1、锚索材料，锚杆Φ25 Φ22，钢筋网（抗滑桩间）Φ12、钢筋网（边坡）Φ10试验检测资料（见证）；2、锚索锚杆注浆配合比M30，试块：常规2组，见证1组，边坡喷砼C20配合比，试块：常规2组，见证1组3、锚杆钻孔记录表、锚杆注浆记录表4、锚索钻孔记录表、注浆记录表；5、锚索张拉记录表(已签字。
复印未返回)工序报验资料、1、锚杆制作钢筋检验表、锚杆安置记检验录表、边坡钢筋网安置记检验录表（按部位，X1～X2、X2～X3、X3～X4）2、锚索制作记录表、锚索安置记录表，抗滑桩桩间钢筋网安置记录检验表（部位A～I、A～B）；锚杆及土钉墙支护工程检验批质量验收记录表GB50202-2002锚喷支护检验批质量验收记录表GB50208-2002预应力原材料检验批质量验收记录表GB50204-2002（Ⅰ）预应力制作与安装检验批质量验收记录表GB50204-2002（Ⅱ）预注浆、后注浆检验批质量验收记录表GB50208-2002钢筋安装工程检验批质量验收记录表GB50204-2002（Ⅱ）锚杆注浆施工记录表承包单位: 合同号：监理单位：编号：工程名称：工程部位：第页共页设计钻孔长度：ｍ设计钻孔直径：mm 钻孔时间：08.9.3.施工单位现场负责人：注浆记录员: 现场监理：锚杆钻孔记录表承包单位: 合同号：监理单位：编号：工程名称：工程部位：第页共页设计钻孔长度：m φ设计钻孔直径：钻孔时间：08.7.15记录：技术负责人：现场监理：锚杆注浆记录表工程名称：贵州省总工会干部学校综合楼基坑支护工程共页第页日期：施工单位：贵州建工集团第四建筑有限责任公司监理单位：贵州三力建设监理有限责任公司代建单位：贵州省省级政府投资工程项目代建中心施工单位现场负责人：注浆记录员: 现场监理：锚索钻孔收方记录工程名称：贵州省总工会干部学校综合楼基坑支护工程共页第页日期：施工单位：贵州建工集团第四建筑有限责任公司监理单位：贵州三力建设监理有限责任公司代建单位：贵州省省级政府投资工程项目代建中心钻孔记录员: 施工单位现场质检员：现场监理：省代建中心现场代表：。
边坡自查自纠表格
边坡名称：____________________
检查时间：____________________
检查人员：____________________
序号检查内容存在问题整改措施整改负责人整改期限
1 边坡稳定性
2 边坡坡度
3 边坡排水情况
4 边坡植被覆盖
5 边坡裂缝情况
6 边坡保护措施
7 边坡变形情况
8 其他如果存在其他问题，请描述整改措施整改负责人整改期限
整改确认人签名：___________ 日期：_____________
自查自纠表格填写说明：
1. 边坡稳定性：检查边坡是否有坍塌、滑坡等稳定性问题，需要及时采取相应的加固措施。
2. 边坡坡度：检查边坡坡度是否符合设计要求，是否有超过规定的坡度。
3. 边坡排水情况：检查边坡的排水系统是否正常，是否存在积水现象，是否需要清理排水
设施。
4. 边坡植被覆盖：检查边坡的植被覆盖情况，是否需要补植或修剪植被。
5. 边坡裂缝情况：检查边坡是否存在裂缝，如有裂缝，需及时采取加固措施。
6. 边坡保护措施：检查边坡是否有保护措施，如护坡砖、挡土墙等，是否需要维护或更换。
7. 边坡变形情况：检查边坡是否存在变形现象，如有变形，需要及时采取相应的修复措施。
8. 其他：如果还存在其他问题，请详细描述，并填写整改措施、整改负责人和整改期限。
以上内容为边坡自查自纠表格的填写说明，希望能够广泛运用于相关工程项目中，以确保边坡的安全稳定。
路基边坡记录表背景路基边坡是道路建设中常见的地质灾害之一，也是造成道路损坏和交通事故的重要原因。
为了及时掌握路基边坡情况并采取有效的治理措施，需要对路基边坡进行定期检查和记录。
目的本文档旨在记录路基边坡检查的结果，对路基边坡进行分类管理，并及时采取相应的处理措施，以确保道路的安全通行。
检查内容1.路基边坡位置及编号；2.边坡形态、坡度、坡高；3.边坡土质类型及稳定性；4.地下水位及水文环境；5.边坡上植被覆盖情况；6.边坡倾斜、滑动或冲蚀等情况；7.其他影响边坡稳定的因素。
检查记录表路基边坡编号边坡形态土质类型坡度坡高地下水位植被覆盖边坡稳定性处理措施及进展001斜坡黏土30°6m2m有灌木植物不稳定淤泥清理完毕，加固工作进展顺利002悬崖岩石90°15m5m无植被覆盖稳定无需处理003凹坑沙土45°3m1m有杂草不稳定已清理杂草，加固工作正在进行中004平台淤泥平坦2m3m草地覆盖，有灌木稳定无需处理005狭窄悬崖岩石60°20m10m无植被覆盖不稳定进行加固工作，目前进展缓慢006缓坡黏土10°5m2m有丛林植被稳定无需处理007突出岩垂30m20m有藤蔓不稳正在进行加路基边坡编号边坡形态土质类型坡度坡高地下水位植被覆盖边坡稳定性处理措施及进展山峰石直植物定固，进展顺利008波浪形边坡沙土60°4m3m无植被覆盖不稳定采取加固措施，进展缓慢但积极009多峰岩墙岩石波浪形10-20不适用矮树和草覆盖稳定无需处理010水平狭缝岩石90°5m不适用无植被覆盖不稳定清理裂缝，设立防护措施，进展缓慢但有效注：本表将路基边坡根据形态、土质和稳定性等分类管理，并及时记录处理措施及其进展情况。
结论通过对路基边坡的定期检查和记录，可以及时发现路基边坡的安全隐患，并采取相应的措施加以处理。
路基边坡记录表作为一份有效的管理文档，有助于道路管理部门进行道路安全管理和较为科学地进行路基边坡治理工作。
1、边坡开挖单元工程验收资料清单施工质量负责人: 监理单位审核人: 年月日年月日表A.1 岩石边坡开挖单元工程质量评定表2、本表填写一式四份, 承建单位二份, 监理单位二份。
表A.1-表B.1-1 土石方明挖工程爆破设计申报表表A.1-表B.1-2 造孔检查记录表2.预裂孔、光爆孔施工、监理必须全额检查, 其它造孔监理进行适当抽查, 抽查比例不少于30%。
3、一个爆破单元孔数较多时, 采用多张表格填写。
表A.1-表B.1-3 岩石明挖工程准爆证监理单位:制表编号:单位工程名称分部工程名称单元工程名称起止桩号起止高程单元工程量施工时段年月日至年月日施工依据爆破类别申请爆破时间最大单孔药量线密度总装药量段数最大单响药量起爆网络图（是否符合爆破设计）:序号检查项目检查记录备注123456注: 1.准爆证应在“爆破作业申请表”批准前进行审批。
2、本表填写一式四份, 承建单位二份, 监理单位二份。
表A.1-表B.1-4 半孔率检查记录表注: 本表填写一式四份, 承建单位二份, 监理单位二份。
表A.1-表B.1 施工测量成果表注: 本表填写一式四份, 承建单位二份, 监理单位二份。
表A.2-表B.2 保护层开挖施工过程及质量控制记录表A.1-表B.3 地质缺陷签证单监理单位:单元编号:单位工程名称分部工程名称单元工程名称起止桩号起止高程单元工程量施工时段年月日至年月日施工依据地质情况描述及超挖原因素描简图（或施工照片）施工单位缺陷申报申报工程量: ∑= 计算表: （见附件及测量断面图）技术负责人: 日期: 年月日技术负责人：日期：年月日监理单位意见地质工程师: 年月日监理工程师: 年月日设计单位意见地质工程师: 年月日设计代表: 年月日表A.1-表B.4 岩石边坡开挖竣工面联合检验签证表2、本表填写一式四份, 承建单位二份, 监理单位二份。
锚杆孔验收展示图表001 单位工程名称广蓄电厂公路K1边坡综合治理工程施工依据施工设计图纸及规范分部工程名称边坡工程施工单位湖南广为建设有限公司单元工程名称二级边坡支护段检验日期年月日平面/展示图：施工单位意见：项目负责人：年月日监理单位意见：监理工程师：年月日排水孔平面/展示图单位工程名称广蓄电厂公路K1边坡综合治理工程施工单位湖南广为建设有限公司单元工程名称三级边坡段施工依据施工设计图纸及规范桩号、高程K0+000～K0+065 检验日期年月日平面/展示图：施工单位：项目负责人：年月日监理单位意见：监理工程师：年月日锚杆孔施工质量验收表（锚杆）钻孔施工记录表表004第页边坡锚杆检查验收记录表表005边坡排水孔检查验收记录表表006锚杆制作安装质量验收表单位工程名称广蓄电厂公路K1边坡综合治理工程施工依据施工设计图纸及规范分部工程名称边坡工程施工单位湖南广为建设有限公司单元工程名称三级边坡支护段检验日期年月日项次检查项目施工单位检查评定记录监理（建设）单位验收记录1 力学性能检验合格2 化学成分等专项检验合格3 抗震用钢筋强度实测值合格4 △砂浆标号符合设计要求5 △注浆材料符合设计和规范要求6 △锚孔清理无岩粉、积水7 △锚杆抗拔力符合设计和规范要求8 锚杆钢筋材质、规格、尺寸符合设计要求项次检查项目质量标准允许偏差（cm）检测点数合格点数监理（建设）单位验收记录9 孔位偏差小于1010 孔深偏差±511 孔轴方向垂直岩面或符合设计要求测点总数合格率（%）附图施工单位检查评定结果施工员项目负责人：年月日监理（建设）单位验收结论监理工程师：年月日钢筋原材料检验批质量验收记录砂浆质量评定表排水孔施工质量验收表排水孔检查记录表防护网安装报验申请表防护网检验质量验收记录表013隐蔽工程验收记录表014混凝土面板浇筑施工质量验收评定表表015模板现场质量检验报告单施工单位:土墙模板安装现场质量检验报告单承包单位：湖南广为建设有限公司监理单位：广州健翔咨询有限公司表019挡土墙模板安装检查记录表承包单位：湖南广为建设有限公司检验负责人：检测：记录：日期：年月日。
