TD—LTE网络规划与设计分析

TD—LTE网络规划与设计分析

TD—LTE网络规划与设计分析作者：李文娟来源：《工业设计》2015年第05期摘要：随着我国经济建设的飞速发展和科学技术水平的不断提高，移动通信技术在我国现代快节奏高效率的生产生活中发挥着越来越重要的作用。

移动通信正在以前所未有过行业新秀力量改变并推动社会的发展和改革，成为影响我国现代国民经济发展的中坚行业力量，也逐渐成为我国现代商业发展的一项重要战略性产业。

TD-LTE技术，即分时长期演进技术，作为一门新兴的高新技术，在移动通信中得到了广泛的应用。

关键词：覆盖容量；分时长期演进；移动通信本文主要对TD-LTE无线网络技术和其规划流程进行了简单的概述，对影响TD-LTE无线网络覆盖性能和容量性能的因素进行了简单的探讨，并给出了相关的建议。

1TD-LTE技术概述在我国，TD-LTE（Time Division Long Term Evolution，即分时长期演进）是继时分同步码分多址（TD-SCDMA）之后。

由中国移动、大唐电信、中兴通讯、诺基亚西门子通信、华为技术等共同研制开发出的移动通信第四代演进技术和标准。

TD-LTE经过了较为完备的技术验证外场测试。

并通过一定的网络实验建设凸显出其产品的性作为能优势，目前中国移动以及工信部等行业巨头已经逐渐意识到TD-LTE巨大的市场潜能。

TD-LTE将在全国范围内对电信行业进行全面覆盖，并将作为未来通信技术的主流技术之一而活跃在中国移动通信网络市场。

2TD-LTE网络规划的特点和原理2.1TD-LTE网络规划的特点TD-LTE系统在进行网络拓扑的过程中。

其结构呈现的是网状的。

但是。

其网络的结构以及参数的运算都与2G、3G技术具有较为明显的差别，而且。

其具有物理层技术。

在运用这项技术的过程中。

一般都是采用帧结构和AT的方法。

从而使TD-LTE系统在不同的频率上都能进行规划，而且能够进行规模的估算，在对参数的运算的过程中，更能够找到规律。

TD-LTE 网络规划与3G网络存在一定的差异，尤其是用户在进行业务时所使用的模型是不同的，而且在小区边界的用户实现频率的规划的过程中，能够展现出其技术的特征。

TD-LTE网络优化方案设计

TD-LTE网络优化方案设计

TD-LTE网络优化方案设计TD-LTE是第四代移动通信技术中的一种，相比于传统的2G和3G网络，具有更高的传输速率和更低的时延。

然而，在实际网络部署和使用中，可能会遇到一些问题，如网络覆盖不全、信号不稳定、容量不足等。

针对这些问题，设计一个TD-LTE网络优化方案，可以提高网络性能和用户体验。

首先，进行网络规划和设计。

根据网络需求和覆盖范围，合理确定基站的位置、天线高度和方向。

利用相关的规划工具进行网络模拟和仿真，优化网络覆盖及天线配置，确保信号覆盖范围和强度的均衡，避免盲区和覆盖重叠。

此外，还要考虑网络容量规划，根据用户密度和流量需求，设置适当的基站数量和小区划分方案，以提高网络容量和负载均衡。

其次，进行信道优化。

利用信道测量工具，监测信道质量和干扰情况。

根据测量结果，对网络进行频率规划和功率控制，避免同频干扰和邻频干扰。

此外，还可以通过手动优化或自动配置工具，调整小区参数，如射频功率、PRACH配置、SRS配置等，以优化信道资源的利用效率和性能。

第三，进行干扰管理。

通过干扰捕捉工具和干扰分析工具，对网络中存在的干扰源进行定位和分析。

根据干扰的特征和影响范围，采取相应的干扰管理措施，如调整小区参数、改变天线方向、加装滤波器等。

此外，可以利用干扰协调工具，进行干扰的预测和调度，提前识别和解决潜在的干扰问题。

此外，在TD-LTE网络优化中，还可以采用一些先进的技术和方案来进一步提高网络性能。

例如，引入MIMO技术，利用多个天线进行信号的收发，提高网络容量和覆盖范围。

还可以采用小区间和小区内的载波聚合技术，将多个载波进行聚合，提高网络的传输速率。

另外，可以引入跳频技术，自动调整载波频率，避免干扰和提高网络的频谱利用率。

综上所述，设计一个TD-LTE网络优化方案，需要从网络规划、信道优化、干扰管理和引入先进技术等方面进行考虑。

通过合理的规划和设计，优化信道和减少干扰，提高网络性能和用户体验，实现更好的TD-LTE网络覆盖和服务质量。

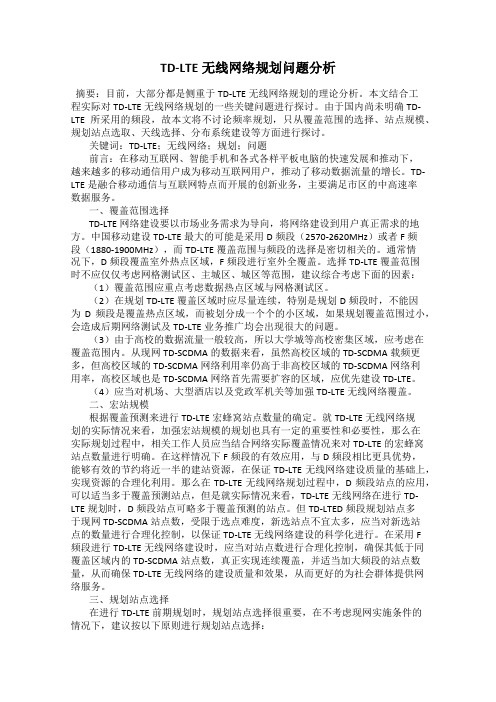

TD-LTE无线网络规划问题分析

TD-LTE无线网络规划问题分析

TD-LTE无线网络规划问题分析摘要：目前，大部分都是侧重于TD-LTE无线网络规划的理论分析。

本文结合工程实际对TD-LTE无线网络规划的一些关键问题进行探讨。

由于国内尚未明确TD-LTE所采用的频段，故本文将不讨论频率规划，只从覆盖范围的选择、站点规模、规划站点选取、天线选择、分布系统建设等方面进行探讨。

关键词：TD-LTE；无线网络；规划；问题前言：在移动互联网、智能手机和各式各样平板电脑的快速发展和推动下，越来越多的移动通信用户成为移动互联网用户，推动了移动数据流量的增长。

TD-LTE是融合移动通信与互联网特点而开展的创新业务，主要满足市区的中高速率数据服务。

一、覆盖范围选择TD-LTE网络建设要以市场业务需求为导向，将网络建设到用户真正需求的地方。

中国移动建设TD-LTE最大的可能是采用D频段（2570-2620MHz）或者F频段（1880-1900MHz），而TD-LTE覆盖范围与频段的选择是密切相关的。

通常情况下，D频段覆盖室外热点区域，F频段进行室外全覆盖。

选择TD-LTE覆盖范围时不应仅仅考虑网格测试区、主城区、城区等范围，建议综合考虑下面的因素：（1）覆盖范围应重点考虑数据热点区域与网格测试区。

（2）在规划TD-LTE覆盖区域时应尽量连续，特别是规划D频段时，不能因为D频段是覆盖热点区域，而被划分成一个个的小区域，如果规划覆盖范围过小，会造成后期网络测试及TD-LTE业务推广均会出现很大的问题。

（3）由于高校的数据流量一般较高，所以大学城等高校密集区域，应考虑在覆盖范围内。

从现网TD-SCDMA的数据来看，虽然高校区域的TD-SCDMA载频更多，但高校区域的TD-SCDMA网络利用率仍高于非高校区域的TD-SCDMA网络利用率，高校区域也是TD-SCDMA网络首先需要扩容的区域，应优先建设TD-LTE。

（4）应当对机场、大型酒店以及党政军机关等加强TD-LTE无线网络覆盖。

二、宏站规模根据覆盖预测来进行TD-LTE宏蜂窝站点数量的确定。

TD-LTE室分规划原则

TD-LTE室分规划原则

1 TD-LTE室分规划原则1.1 LTE站点规划原则LTE站点规划原则：主要依据现网高话务、高流量、高倒流进行选点规划。

建网初期TLE室内网络主要考虑在市城区进行建设，后期逐步扩展至县城区与市辖镇，市辖村、县辖镇、县辖村暂不考虑进行建设。

目前LTE室分三阶段在郊县富阳临安已规划站点建设。

LTE站点替换原则：替换原则要求建设目标一致，投资规模偏差相当。

如：改造站点去替新建站点，容易造成投资偏差，原则上不建议替换。

由于2012年投资费用紧张，领导反复强调，能省则省，同步改造建设站点项目投资归属尽可能优先靠拢LTE及TD。

1.2 频段选择1.2.1 中国移动频率使用原则：F频段 A频段 E频段D频段1880 1920 2010 2025 2320 2370 2570 2620A频段：2010MHZ~2025MHZ，共计15MHZ，供TD-SCDMA使用。

F频段：1880MHZ~1920MHZ，共计40MHZ，1880MHZ~1900MHZ供TD-LTE室外使用；E频段：2320~2370的50MHZ，供TD-LTE室分使用。

D频段：2570~2620MHZ，共计50MHZ, 供TD-LTE室外使用。

备注：LTE室分站点及地铁站点使用E频段，单天馈站点使用RRU类型为RRU3151e，双天馈站点使用RRU3152e；隧道站点使用F频段；使用RRU类型为RRU3152-fa；1.2.2 同频或异频组网方式TD-LTE室内与室外采用异频组网方式，E频段作为中国移动TD-LTE规模商用网室内分布系统的使用频段，可以使用2320-2370MHz共50MHz频率资源，室内小区可以根据场景特点采用同频或异频组网。

室内覆盖同一水平层面如需设置多个小区时，相邻小区间建议采用异频组网。

在建筑物内可以利用自然阻隔合理进行频率规划。

对楼层间隔离较好，可以采用带宽20M同频组网方式；对同层天然隔离较差的区域，建议采用异频组网方式，同层小区间频率交错复用。

高铁环境下TD-LTE基站规划的研究

高铁环境下TD-LTE基站规划的研究

高铁环境下TD-LTE基站规划的研究高铁环境下TD-LTE基站规划的研究随着高铁的快速发展，越来越多的人选择乘坐高铁进行长途出行。

然而，在高铁运行过程中，移动通信信号的稳定性和可靠性却面临着巨大的挑战。

为了保证高铁上的通信质量，TD-LTE基站的规划和布局显得尤为重要。

本文将研究高铁环境下TD-LTE基站规划的相关问题。

首先，高铁运行速度快、时刻在变动，因此TD-LTE基站的规划需要考虑高速移动环境下的特殊要求。

由于高铁运行速度较快，信号的传播时间极短，需设计更灵敏的接收系统。

此外，高铁运行时会经过多个基站覆盖区域，频繁切换基站会造成通信中断，因此需要优化切换算法，减少通信时延，提高用户的移动体验。

其次，高铁经过的地域复杂多变，地形、建筑、植被等都会对信号的传播产生干扰，影响通信质量。

根据高铁沿线的地理环境，合理选择基站的布设位置，可有效降低通信干扰。

在需求高密度覆盖的区域，应加强基站的部署密度以减少用户间的双跳延时。

同时，在高铁经过山区等地形复杂的地方，还需考虑地形因素对信号传播的影响，合理安排基站布局，提高覆盖效果。

此外，高铁上移动终端数量庞大，传输数据量巨大，对基站的信号处理能力提出了更高的要求。

对于基站的处理器和存储容量，需要进行充足的优化和加强，以满足高铁上用户的通信需求。

在高密度的人流区域，可以采用MIMO（多输入多输出）技术，提高网络容量和覆盖范围。

最后，高铁沿线的TD-LTE基站规划还应考虑环境保护和节能减排。

高铁对环境的影响不可忽视，因此在选址和建设基站时，应尽量减少对自然环境的干扰，并充分利用已有的基础设施，提高资源利用率。

在高铁基站的建设和维护过程中，采用节能技术，降低能源消耗，减少对环境的不良影响。

总的来说，高铁环境下TD-LTE基站规划需要综合考虑高速移动、复杂地理环境、大数据处理能力和环境保护等多重因素。

通过科学的规划和布局，可以提升高铁上的通信质量，为乘客提供更加便捷的网络服务。

TD—SCDMA／LTE双模基站解决方案

TD—SCDMA／LTE双模基站解决方案

２ Ｄ／ Ｔ 双 模 融 合 演 进 方 案 Ｔ Ｌ Ｅ
如 何 有效 利 用 频率 资源 ，如 何共 用 基站 硬件 和 天 馈 ，如 何 实现 网络 融 合 降 低运 营 商 的 网络 建 设难 度 和 成本 。是Ｔ Ｄ向Ｌ Ｅ Ｔ 平滑 演进必须 考虑 的重要 问题 。Ｔ Ｄ— Ｓ ＭＡ ＣＤ 系统 目前均 已采用 “ Ｂ Ｒ Ｕ”的架构 ，因此 Ｂ Ｕ＋ Ｒ 在 向Ｔ — Ｔ 基站 的演进 中 ，应从Ｂ Ｄ ＬＥ ＢＵ、Ｒ Ｕ和天面三方 Ｒ 面来考虑。
收 稿 日期 ： ２ １ － ９ ０ Ｏ ０ — ６ ０
责任编辑 ：周霞
ｚｏ ｘ ＠ ｃ ｍ． ： ｈ ｕｉ ｍｂｏ ｃ ａ ｎ：
矽０ 第期 Ｉ ２ ７ 年１ ９ １ ０
； ；
Ｔ — Ｃ ＭＡ Ｄ Ｓ Ｄ 创新技 术及 解决 方案 ”专题 ；
频 段规 划 充分考 虑 了Ｔ Ｄ—Ｌ Ｅ Ｔ 频率 资 源需 求 和Ｔ ／ Ｄ ＬＥ Ｔ 双模基 站演进需求 ：Ｆ 频段 （ ８ ０ ｚ １ ２ ＭＨ １ ８ ＭＨ － ９ ０ ｚ） 频 段 低 ， 适 合 于 室 外 ＬＴＥ的 连 续 覆 盖 。 Ｅ频 段 （ ３ ０ ｚ ２ ７ ＭＨ 可 用于室 内Ｌ Ｅ ２ ２ ＭＨ ～ ３ ０ ｚ） Ｔ 的支持 。 研 究明确 了Ｔ ／Ｔ 双模基站 需求 和解决 方案 ：Ｔ ／ ＤＬ Ｅ Ｄ ＬＥ Ｔ 双模基站应 支持 不更换硬件 ，通过 软件升 级实现Ｔ Ｄ
平滑 演进 ，探 索一 种满足 多模 融 合共存 、可根据 需 求灵 活调 整ＧＳ Ｔ Ｌ Ｅ Ｍ／ Ｄ／Ｔ 容量 的解 决方 案 ，是业 界 需要重 点 研究的新课题 。 ＴＤ—Ｌ 的 引入 策略 可 ＴＥ
以 分重点 引入 和全 网 引入 。
盖不连 续 ；全 网引入是 整个 区域 都部署 Ｔ — Ｔ 网络 ， Ｄ ＬＥ 全 网提供 Ｌ Ｅ Ｅ ，缺点是 偏远地 区的 引入 会浪费资源 ，增 Ｔ ．务 Ｓ 加运营成 本。

TD-SCDMALTE双模基站解决方案

TD-SCDMA/LTE双模基站解决方案频段规划充分考虑了TD-LTE频率资源需求和TD/ LTE双模基站演进需求：F频段（1880MHz~1920MHz）频段低，适合于室外L T E的连续覆盖。

E频段（2320MHz~2370MHz）可用于室内LTE的支持。

研究明确了TD/LTE双模基站需求和解决方案：TD/ LTE双模基站应支持不更换硬件，通过软件升级实现TD 向LTE平滑演进，TD/LTE双模基站可最大程度的实现投资保护，同时可实现未来LTE网络的快速部署；TD/LTE 双模基站还可以根据业务运营需求灵活调整基站TD和LTE容量，满足多网共存融合发展需求。

2 TD/LTE双模融合演进方案如何有效利用频率资源，如何共用基站硬件和天馈，如何实现网络融合降低运营商的网络建设难度和成本，是TD向LTE平滑演进必须考虑的重要问题。

TD-SCDMA系统目前均已采用“BBU+RRU”的架构，因此在向TD-LTE基站的演进中，应从BBU、RRU和天面三方面来考虑。

2.1 TD/LTE双模BBU需求和解决方案（1）TD/LTE双模BBU需求分析L T E F D D支持20M2×2M I M O的峰值速率149.776Mbps，在同等条件下TD-LTE的峰值速率只有81.938Mbps，相比LTE FDD支持上下行各20MHz配置，TD-LTE要达到与LTE FDD相同的吞吐速率，单个扇区需要2个20MHz载波。

因此为保持TDD与FDD的业务带宽竞争力，TD-LTE需要采用2x20MHz组网。

综合上述容量需求分析，TD/LTE双模 BBU，在满足目前TD 3x12载扇的容量前提下，TD-LTE 3扇区需要满足6x20M的容量。

按理论仿真模型计算，以及外场多UE加载测试情况，TD-LTE的传输带宽需求分析如下：◆室内覆盖：TD-LTE 基站（频率带宽：20MHz，M I M O：2*2，下行64Q A M，上行16Q A M条件下）按S1/1/1配置，峰值速率：399.615Mbps，保证速率：[168.615Mbps，361.317Mbps]。

4.中国移动-TD-LTE扩展型皮基站设计方案(模版)

目录1概述.......................................................................................................................................................... - 2 -1.1背景介绍.................................................................................................................................... - 2 -1.2站点概述.................................................................................................................................... - 2 -2系统介绍................................................................................................................................................... - 3 -2.1系统架构.................................................................................................................................... - 3 -2.2网元介绍.................................................................................................................................... - 4 -2.2.1皮基站（扩展型双模） ...................................................................................................... - 4 -2.2.2GSM AU ............................................................................................................................ - 6 -2.2.3SW汇聚交换部件.............................................................................................................. - 7 -2.2.4远端扩展单元（DP）......................................................................................................... - 8 -2.3系统特点.................................................................................................................................... - 9 -3站点勘测及方案设计............................................................................................................................... - 10 -3.1电磁环境.................................................................................................................................. - 10 -3.2方案设计.................................................................................................................................. - 11 -3.2.1链路预算.......................................................................................................................... - 11 -3.2.2覆盖设计.......................................................................................................................... - 13 -3.2.3频点及PCI规划............................................................................................................... - 14 -3.2.4邻区规划.......................................................................................................................... - 15 -3.3资源申请.................................................................................................................................. - 15 -3.4材料清单.................................................................................................................................. - 17 -4工程指导................................................................................................................................................. - 17 -4.1站点传输.................................................................................................................................. - 17 -4.2现场施工.................................................................................................................................. - 18 -4.2.1走线与设备安装 ............................................................................................................... - 18 -4.2.2取电 ................................................................................................................................. - 19 -4.2.3工艺规范.......................................................................................................................... - 19 -5附件........................................................................................................................................................ - 20 -1 概述1.1背景介绍移动通信工程传统室分建设中，往往存在建设工程量大、物业协调困难、维护成本高等难点，京信公司推出LTE Nanocell暨TD-LTE皮基站，其遵循3GPP标准，支持PTN、XPON 等IP回传，集成基带和射频，自带MIMO双天线，设备小巧美观，采用类IT部署方式，在新型室分建设中具备“建网便捷，灵活组网，容量优势”的特点。

基于TD-LTE蜂窝网络的覆盖规划及性能研究的开题报告

基于TD-LTE蜂窝网络的覆盖规划及性能研究的开题报告尊敬的评审专家：我计划开展一项基于TD-LTE蜂窝网络的覆盖规划及性能研究。

本项目旨在探究TD-LTE网络在不同环境下的覆盖能力和性能表现，为TD-LTE网络的规划和优化提供理论和实践的支持。

具体介绍如下：一、研究背景和意义随着移动通信技术的不断发展，TD-LTE蜂窝网络已经成为了目前最主流的一种通信技术，被广泛应用于手机通信、物联网等领域。

然而，在几乎所有的应用场景下，TD-LTE网络都需要面临着较为严峻的信号覆盖问题，这将直接影响到移动通信的实际质量和用户体验。

因此，对TD-LTE网络的覆盖能力和性能进行深入研究，对于优化TD-LTE网络，提高其实际使用质量具有重要的实际意义。

二、研究内容和方案1. 研究内容本项目将主要涉及以下研究内容：（1）TD-LTE网络的覆盖能力研究；（2）TD-LTE网络的性能表现研究；（3）TD-LTE在不同环境下的信号质量和传输速率的测试和比较研究。

2. 研究方案为了完成以上研究内容，本项目将采用以下方案：（1）收集TD-LTE网络的相关技术文献，并对TD-LTE网络的基础技术和标准进行深入分析。

（2）通过实地勘探和现场调查，获取TD-LTE网络建设的相关信息和实际情况。

（3）在不同的环境（如室内、室外、城区、郊区等）下，利用实验仪器进行TD-LTE信号测试，并针对测试结果进行系统的比较和分析。

（4）使用Matlab等软件处理测试结果，得到TD-LTE网络在不同环境下的覆盖范围、信号强度和传输速率等数据，并进行可视化处理。

（5）对测试结果进行分析，从宏观和微观两个角度探究TD-LTE网络的性能和覆盖能力，提出优化建议和方法。

三、预期目标和成果本项目预期完成以下目标和成果：（1）提高TD-LTE网络的覆盖能力和性能表现；（2）提出TD-LTE网络在不同环境下的覆盖规划建议；（3）提供TD-LTE网络优化指导，并为相关工程实践提供参考。

解析TD—LTE无线网络规划设计与优化方法

解析TD—LTE无线网络规划设计与优化方法摘要：随着科技的发展，TD-LTE网络正在成为人们生活中不可或缺的一部分，因此相关部门需要更多的关注。

在此基础上，本文分析了TD-LTE无线网络规划的设计与优化方法。

关键词：TD—LTE无线网络；规划设计；优化方法引言一、TD—LTE无线网络概述随着人们对移动通信需求的不断提高，TD-LTE技术的设计水平也得到了一定程度的提高。

目前设计的TD-LTE具有灵活的宽带配置。

支持各种类型的带宽，如1.4mhz、3MHz、10MHz、20MHz等。

在20MHz带宽条件下，TD-LTE的最大速度可以达到100mbit/s，上行速度也可以达到50mbit/s；控制面延迟时间可以控制在100ms以内，用户面延迟时间也可以控制在5ms以内，这对于保证用户体验的满意度至关重要。

此外，TD-LTE无线网络可以为用户提供100kbit/s的接入服务，但提供该服务的前提是用户速度应高于350km/h。

此外，TD-LTE网络建设还可以取消CS域，允许在PS域的CS域进行业务，这在一定程度上简化了系统的建设，对进一步降低网络建设成本具有一定的积极意义。

现阶段，TD-LTE产业链具备端到端产品的能力，但在网络设备和终端芯片方面仍存在不足。

因此，相关部门必须加强优化和发展。

二、TD-LTE 关键技术1、物理层技术TD-LTE网络物理层技术包括基本传输技术、多址接入技术、编码调制技术、MIMO技术和帧结构。

LTE传输技术采用OFDM调制技术，可以减少无线信道多径时延传播对系统时间色散的影响。

在信道编码方面，LTE采用turbo码和MIMO技术，能够适应宏观小区、微观小区、热点等环境。

同时，规定了2个子帧的长度，即子帧的基本长度为0.5 ms。

考虑到系统的兼容性，采用0.675 ms的子帧长度。

2、网络层技术与传统3GPP接入网相比，LTE减少了RNC节点，采用了由NodeB组成的单层结构，有利于简化网络，减少时延，实现低复杂度、低时延、低成本的要求，逐步接近IP宽带网络的典型结构。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图 1 TD-LTE 无 线 接 入 网 框 图
136
电信科学 2010 年第 9 期
此同时也使 TD-LTE 基站产品具有高带宽、高峰均比、多射 频通道、多天线的特点。 TD-LTE 基站产品的特点对产品类 型影响巨大，因此必须对 TD-LTE 基站产品类型进行研究。
此外， 根据 TD-LTE 基站产品的设计需求 ， 与已有的 3G 基 站 产 品 相 比 ，TD-LTE 基 站 产 品 具 有 高 带 宽 、 高 频 谱 效率、高集成度、高功率效率的显著优点。 其中，高带宽和 高 频 谱 效 率 使 得 TD-LTE 基 站 具 有 超 高 的 吞 吐 量 （ 大 容 量 ），也 即 TD-LTE 基 站 具 有 高 性 能 ；高 集 成 度 和 高 功 率 效 率 使 得 TD-LTE 基 站 具 有 更 低 的 CAPEX 和 OPEX， 也 即 TD-LTE 基站具有更低的成本。 综合 TD-LTE 基站的 4 个优 点，可以看出未来的 TD-LTE 基站产品具有很高的性价比 。 但 TD-LTE 基站产品在获得高性价比的同时 ， 产品设计时 也会面临诸如宽频带设计、高峰均比、高效率功放设计和 多天线技术等多个方面的挑战。
控制、HARQ、资源动态调度、小区初搜、随机接入等； · 支持更完善的无线功能，包括调度、多天线技术、功
率控制、无线资源管理、移动性管理、小区间干扰协 调及无线帧结构、负载均衡和特殊时隙的灵活配比 功能； · 支持多种天线模式， 包括发射/接收分集、 空分复 用、智能天线、上行 MU-MIMO； · 支持基于波束赋性的干扰消除； · 具备自优化网络（SON）功能，包括自启动、自配置、 PCI 自配置及邻区关系自配置。 3.2 TD-LTE 特有功能规划 与 LTE FDD 相 比 ，TD-LTE 具 有 一 些 特 有 的 功 能 ， 主 要 包 括 特 殊 子 帧 结 构 和 UpPts 上 sounding 信 号 的 发 送 方 面。 下面对 TD-LTE 特有功能规划进行介绍。 （1）灵活的特殊子帧结构配置 TD-LTE 在子帧 0 后存在一个特殊子帧 ， 包含 DwPts、 GP 、UpPts ， 分 别 用 于 下 行 导 频 发 送 、 保 护 间 隔 、 上 行 导 频 发 送。 由于 TDD 存在固有的上下行交叉子帧干扰问题，为避 免 以 上 干 扰 ，需 根 据 下 行 DwPts 对 UpPts 的 干 扰 强 度 和 时 长 来 确 定 GP 的 长 度 ，最 多 时 ，需 将 GP 设 置 为 12 个 符 号 长 度 ，但 GP 过 长 ，会 占 用 DwPts 的 符 号 长 度 ，从 而 影 响 下 行速率。 为兼顾两方面的需求，故需产品能支持多种应用 场景下的特殊子帧配置。 一方面，为规避上下行交叉子帧 干扰 ，要求支 持 GP 占 用 9 个 符 号 的 配 置 （3∶9∶2）；另 一 方 面 ，要 保 证 下 行 高 资 源 利 用 率 ，要 求 支 持 GP 占 用 2 个 符 号 的 配 置 （10∶2∶2 ） 。 （2）UpPts 上 sounding 信号的发送 TD-LTE 系统由于上下行使用相 同 的 频 率 资 源 ， 故 具 有上下行信道互易性。 基于该互易性，TD-LTE 使用智能天 线 技 术 能 够 大 大 提 升 TD-LTE 系 统 性 能 。 为 保 证 TD-LTE 中使用智能天线技术的性能 ，故 在 系 统 设 计 时 在 UpPts 中 的两个符号上都能发送 sounding 信号。 另一方面，若仅在 UpPts 上 发 送 sounding， 将 导 致 sounding 信 号 的 发 送 次 数 较 少 ，故 仍 然 需 要 在 普 通 上 行 子 帧 上 发 送 sounding。 从 产
一体化微基站
补盲、补热或宏站无法获取站址的场景 部署初期用于补盲覆盖，部署后期用于补热覆盖，及用于宏站站址 获取困难的场景
分布式微基站（BBU+RRU） 分布式系统室内覆盖或室外补盲、补热 建议后期引入分布式微基站（具备 MIMO 功能）用于 中 小 型 建 筑 物 的室内覆盖
137
TD 与 LTE 技术创新论坛
· 考虑到一体化微基站的低成本及安装便利性，建议 网络部署初期， 采用一体化微站进行补盲覆盖；网 络部署后期，采用一体化微站进行补热覆盖；对于 站址获取困难的场景，建议优选一体化微站进行网 络覆盖。
· 对于分布式微基站来说，其应用场景是中小型建筑 物室内覆盖和室外补盲覆盖。 对于中小型建筑物的 室内覆盖应用，分布式微基站相比分布式宏基站更 具成本优势， 但考虑到 TD-LTE 系统初期部署阶段 也可以采用室外宏基站对中小型建筑物进行室内 覆盖，因此 TD-LTE 初期部署阶段，分布式微基站在 室内覆盖中的应用较少，而分布式微基站用于室外 补盲覆盖时， 又会面临一体化微基站的巨大竞争， 因而分布式微基站用于室外补盲的场景也不多。 综 合 可 知 ： 分 布 式 微 基 站 在 TD-LTE 网 络 中 的 应 用较少， 但它在某些特定场合仍然可以很好地辅助 分布式宏基站和一体化微基站进行网络覆盖。 设备 厂商可以只 开 发 分 布 式 微 基 站 的 RRU， 而 采 用 分 布 式 宏 基 站 的 BBU， 以 形 成 分 布 式 微 基 站 产 品 。 建 议 TD-LTE 网 络 部 署 后 期 引 入 分 布 式 微 基 站 用 于室外补盲。
产品设计面临的挑战是 TD-LTE 基站产品规划时需要 重点解决的问题，因此 TD-LTE 基站产品规划时，需要从产 品设计面临的挑战出发， 对 TD-LTE 基站产品的软件功能 规划及硬件规划进行研究。
2 TD-LTE 基站产品类型
TD-LTE 基站产品具有高带宽 、 高 峰 均 比 、 多 射 频 通 道、 多天线的特点， 这些特点对 TD-LTE 基站的产品类型 影响显著。 由于 TD-LTE 基站产品类型对于无线网络部署
3 TD-LTE 基站产品软件功能规划
TD-LTE 基站产品软件功能部分，主要包含 TD-LTE 商用 网络所需要的一些无线功能、TD-LTE 特有功能规划以及由于 TD-LTE 网络重点部署密集城区而引起的多网互操作功能。 3.1 基本功能规划
针对 TD-LTE 商用网络的特点，TD-LTE 基站产品的无 线功能规划如下：
极为关键，下面就对 TD-LTE 基站产品类型进行研究。 2.1 基站产品类型
综合考虑应用场景和处理能力， 可以将 TD-LTE 基站 可 以 分 为 宏 基 站 、微 基 站 、微 微 基 站 （Femto 和 Pico）3 种 ， 如表 1 所示。
TD-LTE 网络初期部署中 Femto 和 Pico 基 站 的 应 用 场 景较少，目前暂不考虑。 宏微基站在实现上具有一体化和 分布式两种硬件结构， 所以以下主要考虑一体化宏基站、 分布式宏基站、一体化微基站、分布式微基站 4 种基站类 型的应用规划。 2.2 基站产品引入建议
关键词 TD-LTE；产 品 规 划 ；基 站 产 品 类 型 ；软 件 功 能 规 划 ；硬 件 规 划
1 TD-LTE 无线网络产品概述
TD-LTE 无线接入 网 位 于 核 心 网 和 终 端 之 间 ， 负 责 核 心网和终端之间 的 信 息 交 互 。 由 于 3GPP 把 3G 无 线 接 入 网叫做 UTRAN， 考虑到 TD-LTE 无线接入网是 3G 无线接 入 网 的 演 进 ， 因 此 TD-LTE 无 线 接 入 网 被 称 为 演 进 型 UTRAN（evolved UTRAN，E-UTRAN）。 图 1 是 TD-LTE 无线 接入网的结构框图[1]，由于 TD-LTE 无线接入网的扁平化架 构 ， 其 无 线 接 入 网 只 有 一 种 网 元— ——eNB （enhanced NodeB，eNodeB），即“增强型 NodeB”。 在 TD-LTE 无线接入 网 的 结 构 框 图 中 ，eNodeB 和 核 心 网 的 MME/S-GW 之 间 采 用 S1 接口，eNodeB 之间采用 X2 接口。
结合主流运营商的站型选 择 倾 向 ， 并 对 未 来 TD-LTE 网络部署的需求进行分析，笔者给出初期部署阶段 4 种类 型基站的引入建议，如表 2 所示。
建 议 后 期 引 入 分 布 式 微 基 站 （具 备 MIMO 功 能 ）用 于 中小型建筑物的室内覆盖
由表 2 中的引入建议可以看出：
随着竞争加剧， 国内外各大运营商都在想方设法降低 OPEX 和 CAPEX。 由于分布式基站能够显著降低 OPEX 和 CAPEX，因此受到了国内外运营商的持续青睐。 国外运营商 在部署商用 3G 网络时，已经大规模采用分布式基站，而中 国 移 动 在 部 署 TD-SCDMA 试 验 网 时 也 全 部 采 用 了 分 布 式 基站，因此分布式基站已经成为主流运营商的首选站型。
微微基站（Femto 和 Pico） 全向小区，考虑到成本和体积等因素，其 分 别 用 于 家 庭 覆 盖 和 室 内 覆 盖 补 低，几千甚至几百元人民币量级
带宽可小于 20 MHz
盲（或吸收话务量）
基站产品类型
产品应用场景
表 2 4 种 TD-LTE 基 站 的 引 入 建 议
引入建议
一体化宏基站
· 分布式宏基站是 TD-LTE 基站的主打站型 ， 此站型 不仅可以用于室外大范围宏蜂窝覆盖，还可以用于 建筑物的室内覆盖。 因此，建议运营商部署 TD-LTE 网络时主要采用此种站型。
· 对于一体化宏基站来说，由于一体化宏基站浪费站 址资源，且由于 TD-LTE 基站采用多天线技术 ，馈缆 数量很多，馈缆束的大体积和高重量导致基站馈缆 的安装维护极为困难， 因此建议运营商在部署 TD-LTE 网络时，尽量避免采用此种站型。
产品。 为了提高 TD-LTE 系统的吞吐量，TD-LTE 基站 采 用 比
以往基站设备更高的载波带宽（每载波带宽最高可以达到 20 MHz）； 此 外 ， 为 提 高 频 谱 效 率 ，TD-LTE 基 站 采 用 了 OFDM 技 术 以 及 诸 如 MIMO、Beamforming 的 多 天 线 技 术 。 这些技术的应用会大大提升 TD-LTE 系统的吞吐量， 但与
