产品管理阿朗M基站产品描述

附件9916 Macro基站产品描述上海贝尔股份有限公司目录1.9916 Macro概述9916 Macro是上海贝尔公司CDMA 产品系列的新基站成员，具有体积小、重量轻、占地小、安装方便和可靠性高的特点。

它适用于于需要宏蜂窝覆盖的区域。

9916宏蜂窝基站是支持融合网络的面向下一代的多技术基站，它能够支持850M CDMA技术，也可以扩展支持2100M CDMA技术和LTE。

该基站可以从2G、3G网络平滑演进到4G，保护用户投资。

9916宏蜂窝基站的设计吸取了上海贝尔最受欢迎的模块化基站的优点，并充分考虑到中国运营商的要求，力求小型化和轻型化，在保证维持上海贝尔公司基站一贯品质的前提下，有效地减小了基站的体积和重量，并且解决了城市中灵活配置基站的问题。

提高了产品的性能价格比，更好地保证了运营商的利润。

9916宏蜂窝基站采用单机柜配置，满功率输出时，最大可支持8个载频。

9916 Macro 的最大输出功率为20W/载频/扇区，支持扇区及载频间的信道单元共享，采用直流供电方式。

2.9916 Macro 的主要功能模块2.1机柜9916 Macro 采用单机柜配置，室内型机柜的正面图如下所示满配置的9916 Macro 单机柜可支持8载频3扇区，包括以下功能模块：数字单元，其中包括o母板（集成了URC-C，CMUV，通用时钟单元，输入输出模块）o控制板o信道板o MS-TRU （集成了Radio和功放）滤波器2.2通用无线控制器－URC/URCII通用无线控制器URC，主要提供各种控制和接口功能。

9916 Macro在数字单元母板上集成了一块URC-C，可以控制多达4个1X载频，或者控制多达两个1X载频，同时控制一个EVDO载频。

插槽中可以配置一块URC-II。

2.2.1URCURC实现各种控制和接口功能，提供到E1的接口，每块URC最大可支持4条E1，主要包括如下功能模块：线路中继单元（LIU）：LIU是基站和网络数据传输中继之间的接口。

Omc操作及维护目录1.维护界面介绍2.每日维护介绍3.维护经验介绍4.基站常用参数的维护5.取SMARTER1.3数据附录一、维护界面介绍对基站的日常操作，管理和维护主要通过以下几个人机界面实现：1.ECP Control & Display 这个图形界面主要用于显示基站的状态。

通过键入一些由数字组成的命令，可以显示基站各个主要部分的状态和告警。

2.TICLI ACCESS 是一个基于UNIX的命令行界面。

通过输入一些有特定语法规则的命令，可以显示基站、RCS、AP等各个部分的状态和告警，并对其进行各种操作（包括remove，restore，diagnose，initialize等）并且得到详细的输出报告。

RCS是运行于AP上，用于控制基站运行的程序。

3.ECP Recent Change／Verify 这是和储存基站、ECP参数配置的数据库的接口，用于查找和更改基站、ECP的参数配置。

4.OMP Shell 这是OMP的UNIX Shell，每天记录的ROP文件就存放在其目录/omp-data/logs/OMPROP1中。

同时在/home/omptech/spa/data目录下有昨天以前告警总结，其中*ecp文件为ECP、基站告警总结。

二、每日维护介绍1. 查看基站告警。

在ECP Control & Display界面输入以下命令：（其中c为RCS，n为CDM，x为CCU，d为DCS，t为TRKGRP）2121显示所有基站的状态,如下图所示：2131，c 显示基站c的状态，Signaling Link以及AP／RCS等2136，c 显示基站c的TFU，GPS，AMP状态2138，c，n 显示基站c，模块n的状态，包括CRC，CBR，Packet Pipe等2139，c，n，x 显示基站c，模块n，第x 块CCU（CMU）的状态2152，d，t 显示基站t的Packet Pipe Trunk Group状态，现在RCS号和Trunk Group号设为相同。

最新卓越管理方案您可自由编辑中国电信移动网络建设工程技术规范书技术附件5.2.5 9226 Compact基站产品描述上海贝尔阿尔卡特股份有限公司2008年7月目录19226 COMPACT基站概述 (4)2COMPACT 4.0的主要功能模块 (4)2.1 机柜 (4)2.1.1主机柜 (4)2.1.2扩展机柜 (5)2.2 通用无线控制器－URC/URC-II (6)2.2.1URC (6)2.2.2URC-II (6)2.3 通用无线单元－UCR/MCR (6)2.3.1UCR概述 (7)2.3.2UCR特性 (7)2.3.3MCR特性 (7)2.4 CDMA信道板－CMU (7)2.4.1CMU 概述 (7)2.4.2信道单元（CE） (8)2.4.3CMU共享 (8)2.5 功率放大器模块－PAM (8)2.6 双双工滤波器－D UAL D UPLEX F ILTER (8)2.7 通用时钟单元－CTU/CTU-II (8)2.8 通用电源转换单元－CPC (9)2.9 输入/输出单元－H-IOU (9)31XEV-DO应用 (9)4规格及耗电 (9)4.1 物理参数及环境要求 (9)4.2 功耗 (9)4.3 供电选择 (9)19226 Compact基站概述9226 Compact基站是上海贝尔阿尔卡特公司CDMA产品系列的新基站成员，分为室内和室外两种站型，基站具有体积小，重量轻，可靠性高的特点。

它既可以应用于室内覆盖，亦可应用于需要宏蜂窝覆盖的区域，并且可以根据业务的发展进行扩容。

9226 Compact基站的设计基于上海贝尔阿尔卡特模块化系列的基站，它在充分利用模块化基站优势的基础上，有效地减小了基站的体积和重量。

这不仅降低了基站的成本，并且解决了城市中灵活配置基站的问题。

提高了产品的性能价格比，从而保证了运营商的利润。

此外，9226 Compact基站还将提供给运营商向1X增强平滑升级的解决方案，使运营商向未来3G技术演进的道路畅通无阻。

阿尔卡特-朗讯基站维护指导书第一部分 阿尔卡特朗讯基站简介一、基站 1、基站外观和2、板件图解（1）FIT ：提供120欧姆传输接口，该传输接口盘上端有两个螺丝，拧开后可以打开，提供卡线接口。

（2）PDA ：电源接口盘，提供-48V 电源熔断器接口，通过熔断器控制各个电路板的电源供给。

每个熔断器具体给哪个板件供电，在PDA 面板上都有标注12345 6 7891012（3）Filter：Tx/Rx滤波器，接收路径集成了Rx低噪音放大器。

Modcell系列基站的Filter分为A1、A2两种，其中A1滤波器在分给CDMA的频段上可实现双工滤波功能，A2滤波器在CDMA频段上职能实现单工滤波，因此A1、A2滤波器不能互换。

（4）Smart Switch:晶振职能切换器。

该器件实现OM1、OM2的无缝职能切换（5）Amplifier Fan：放大器风扇（6）ULAM OR A-CmLAM：放大器。

Modcell系列基站支持ULAM和A-CmLAM，但是ULAM、A-CmLAM不能混用，也就是一个基站要么都使用ULAM，要么都使用A-CmLAM（7）UIP：功放接口面板（8）Digital Fan：数字单元风扇（9）CDM：CDMA数字单元模块（10）OM：晶体振荡器（11）RMP：远端维护面板（12）TFU: 时钟&频率单元3、CDM数字单元模块简介（使用 CDM图片）Launch Microsoft Office Outlook.lnk对于基站每个CDM都支持一个载频，图中CDM F1只CDM 1也就是1载频。

4、每个板件的正下方都标有板件名称及板件序列号，更换时请注意不要插错槽位5、CTRM是可选项目前所有Modcell系列基站都没有配置6、宽带配置是支持EV-DO的插槽，因耗电因素目前Modcell基站已经不建议扩展为EV-DO二、基站简介1、基站外观三、基站简介1、基站外观四、&基站差异1、& PDA差异：基站利用开关控制电源通断，基站通过插拔熔断器方式控制电源通断。

阿朗传输网管使用手册VHUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】阿朗传输网管使用手册目录1 网管登陆 (1)2 当前告警查看 (2)3 拓扑查看： (3)4 光功率查询 (7)5 历史告警查询 (9)前言：鹰潭、吉安、景德镇PTN网络使用阿尔卡特传输设备，设备型号主要有1850TSS-320，1850TSS-160，1850TSS-5C和1850TSS-5R，后缀代表设备容量，比如：1850TSS-320代表设备最大支持320G的多速率交叉能力（相当于2048个155M）。

1850TSS-320和1850TSS-160主要用于汇聚层设备，1850TSS—5R主要用于接入层设备，带基站业务或宽带业务。

由于1850TSS-5C问题较多且容量不足，已逐渐升级成5R设备。

1 网管登陆1.1 通过安全管控平台登陆吉安PTN本地网。

1.2 点击弹出的网页界面，可进入登陆界面，输入正确的用户名和密码。

2 当前告警查看2.1 登陆成功后，选择左边菜单-》Operation-》Alarms，双击Gobal Alarms图标。

2.2 此时弹出告警浏览界面，监控主要关注MAJOR级别告警：Loss of Signal以及Hardware failure，点击左边树图中MAJOR栏，可选择查看MAJOR级别告警。

勾选掉菜单View-》Paginate sublist选项，可取消告警分页显示，提高告警查看效率。

若告警变成绿色表示告警已清除，若找不到此告警，表明告警已清除且被存入历时库，历史库中的告警需要登陆网元主页中查询，详见第5节。

由于告警查看界面无法关联到拓扑，要查看网络拓扑，需要启动Network Management服务，详见第3节。

3 拓扑查看：3.1在登陆主界面中，选择左边菜单-》Operation-》Management，双击Network Management图标。

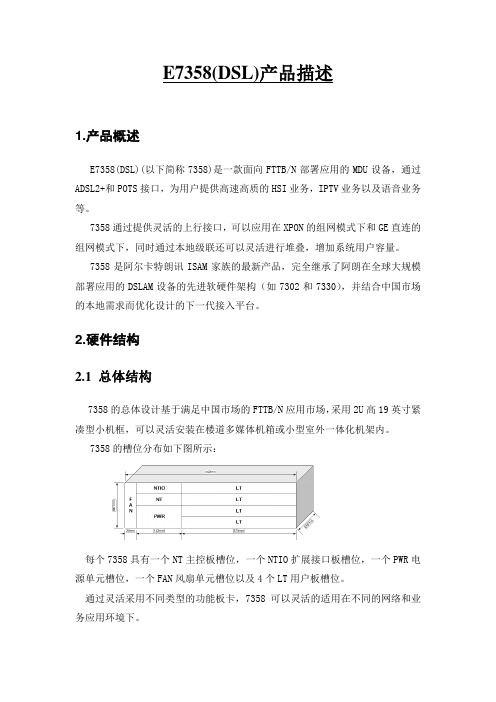

E7358(DSL)产品描述1.产品概述E7358(DSL)(以下简称7358)是一款面向FTTB/N部署应用的MDU设备，通过ADSL2+和POTS接口，为用户提供高速高质的HSI业务，IPTV业务以及语音业务等。

7358通过提供灵活的上行接口，可以应用在XPON的组网模式下和GE直连的组网模式下，同时通过本地级联还可以灵活进行堆叠，增加系统用户容量。

7358是阿尔卡特朗讯ISAM家族的最新产品，完全继承了阿朗在全球大规模部署应用的DSLAM设备的先进软硬件架构（如7302和7330），并结合中国市场的本地需求而优化设计的下一代接入平台。

2.硬件结构2.1 总体结构7358的总体设计基于满足中国市场的FTTB/N应用市场，采用2U高19英寸紧凑型小机框，可以灵活安装在楼道多媒体机箱或小型室外一体化机架内。

7358的槽位分布如下图所示：每个7358具有一个NT主控板槽位，一个NTIO扩展接口板槽位，一个PWR电源单元槽位，一个FAN风扇单元槽位以及4个LT用户板槽位。

通过灵活采用不同类型的功能板卡，7358可以灵活的适用在不同的网络和业务应用环境下。

2.2 接口类型7358在网络侧和用户侧均提供了丰富的接口类型，便于网络接入和业务部署；同时也提供了多种维护接口，便于提高运维效率。

7358的接口类型如下：2.2 板卡类型7358的每个槽位均可支持多种类型的板卡或业务单元，可灵活的应用在复杂的FTTX部署环境下，NT主控板类型：NTIO扩展接口板类型：LT用户板卡类型：PWR电源单元类型：FAN风扇单元类型：3.功能特点3.1 宽带功能⏹每用户板的千兆连接和线速转发能力，能够容纳大量占用带宽的服务（如视频点播和商业接入）。

面向所有用户的、能够确保未来安全的多样化服务接入平台和线速服务提供的全面无阻塞内部架构。

⏹灵活的业务汇聚能力，具备多样化的上行接口和级联能力（从100Mb/s 到 8Gb/s，快速和千兆位以太网，EPON，电口及光口）。

阿朗M a c r o基站产品描述文件编码（TTU-UITID-GGBKT-POIU-WUUI-0089）附件9916 Macro基站产品描述上海贝尔股份有限公司目录1.9916 Macro概述9916 Macro是上海贝尔公司CDMA 产品系列的新基站成员，具有体积小、重量轻、占地小、安装方便和可靠性高的特点。

它适用于于需要宏蜂窝覆盖的区域。

9916宏蜂窝基站是支持融合网络的面向下一代的多技术基站，它能够支持850M CDMA技术，也可以扩展支持2100M CDMA技术和LTE。

该基站可以从2G、3G网络平滑演进到4G，保护用户投资。

9916宏蜂窝基站的设计吸取了上海贝尔最受欢迎的模块化基站的优点，并充分考虑到中国运营商的要求，力求小型化和轻型化，在保证维持上海贝尔公司基站一贯品质的前提下，有效地减小了基站的体积和重量，并且解决了城市中灵活配置基站的问题。

提高了产品的性能价格比，更好地保证了运营商的利润。

9916宏蜂窝基站采用单机柜配置，满功率输出时，最大可支持8个载频。

9916 Macro 的最大输出功率为20W/载频/扇区，支持扇区及载频间的信道单元共享，采用直流供电方式。

2.9916 Macro 的主要功能模块2.1机柜9916 Macro 采用单机柜配置，室内型机柜的正面图如下所示满配置的9916 Macro 单机柜可支持8载频3扇区，包括以下功能模块：数字单元，其中包括o母板（集成了URC-C，CMUV，通用时钟单元，输入输出模块）o控制板o信道板o MS-TRU （集成了Radio和功放）滤波器2.2通用无线控制器－URC/URCII通用无线控制器URC，主要提供各种控制和接口功能。

9916 Macro在数字单元母板上集成了一块URC-C，可以控制多达4个1X载频，或者控制多达两个1X载频，同时控制一个EVDO载频。

插槽中可以配置一块URC-II。

2.2.1URCURC实现各种控制和接口功能，提供到E1的接口，每块URC最大可支持4条E1，主要包括如下功能模块：线路中继单元（LIU）：LIU是基站和网络数据传输中继之间的接口。

上海某公司阿朗9916Macro基站产品描述(doc 7页)附件 10.19916 Macro基站产品描述上海贝尔股份有限公司9916 Macro 的主要功能模块1.1机柜9916 Macro 采用单机柜配置，室内型机柜的正面图如下所示满配置的9916 Macro 单机柜可支持8载频3扇区，包括以下功能模块：•数字单元，其中包括o母板（集成了URC-C，CMUV，通用时钟单元，输入输出模块）o控制板o信道板o MS-TRU （集成了Radio和功放）•滤波器1.2通用无线控制器－URC/URCII通用无线控制器URC，主要提供各种控制和接口功能。

9916 Macro在数字单元母板上集成了一块URC-C，可以控制多达4个1X载频，或者控制多达两个1X载频，同时控制一个EVDO载频。

插槽中可以配置一块URC-II。

1.2.1URCURC实现各种控制和接口功能，提供到E1的接口，每块URC最大可支持4条E1，主要包括如下功能模块：线路中继单元（LIU）：LIU是基站和网络数据传输中继之间的接口。

它的主要功能类似一个路由器，控制信道单元、UMC处理器及网络间的业务和控制数据。

通用主群控制器（UMC）：UMC实现CDMA2000基站的呼叫处理功能，如信道单元的分配和呼叫进程的处理。

UMC也承担OA&M信息处理，包括监测并向RNC报告报告电路板的状态。

URC的主要功能包括：•管理到RCS应用的信令和控制接口，收集和传送基站的告警和状态信息。

•分配分组管路由至适合的处理模块•提供到4条E1 的接口•经由分组总线在CCU和E1之间传送语音和数据•通过外围总线控制基站硬件•在RCS控制下执行基站一级的呼叫处理，操作维护和故障恢复，初始化等功能1.2.2URC-IIURC-II的主要功能与URC相似，只是拥有更大的容量，每块URC-II可支持5个1X载频或3个HRDP载频。

每块URC-II能够支持8条E1。
