计算机集成制造系统培训(ppt 30页)

计算机集成制造系统培训(ppt 30页)
• 特点：物料流和信息流是分离的。
• 2、“拉动式”方式：从市场需求出发， 由市场需求信息拉动产品装配，再由产 品装配拉动零部件加工。每一道工序、 每个车间都向前一道工序、上游车间提 出要求，发出工作指令，上游工序、车 间完全按这些指令进行生产。
• 特点：物料流和信息流是结合在一起的。
• （二）看板管理
先进生产方式
• 第一节 现代生产管理发展趋势 • 第二节 计算机集成制造系统 • 第三节 准时生产制 • 第四节 再造工程
第一节 现代生产管理发展趋势
• 一、当今制造业面临的环境形势 • 1、产品更新换代加快 • 2、以消费者为导向的市场机制 • 3、企业经营国际化 • 4、经济发展的高科技化
• 二、现代生产管理的发展趋势 • 1、增强生产系统的适应性 • 2、企业生产经营目标的重新定位
• CIMS功能组成示意图
• （二）CIMS集成的内涵
• 集成与连接不同，它不是简单地把多个单元连 在一起，而是将原来没有联系或联系不紧密的 单元组成为有一定功能、紧密联系的新系统。
• 1、系统运行环境的集成 • 2、信息的集成 • 3、应用功能的集成 • 4、技术的集成 • 5、人和组织的集成
露问题---
二、JIT的起源及进一步升华
• （一）从手工生产到大量生产 • 1、手工生产方式 • 19世纪末，法国巴黎Panhard-Levassor
(P&L)机床公司开始制造汽车。 • 特点：几乎没有两辆汽车是相同的；制
作成本高，且易出故障；要求工人具有 高超技术。
• 2、大量生产方式
• 1908年，亨利·福特推出了他的T型车。 • ①大量生产的技术关键
• （三）建立JIT制造单元 • 1、把库房搬到厂房里 • 2、不断减少工序间的在制品库存 • 为此，需要对车间进行重新布置与整理 • （四）准时采购 • 思路：选择尽量少的、合格的供应厂家。 • 选择条件：质量、合作的愿望、技术上的竞争

计算机集成制造(CIM)PPT-3 产品设计与生产工程

计算机集成制造(CIM)PPT-3 产品设计与生产工程
④ 电的或者电子电路操。
评价还需确定设计需要的制制造、装配要求和制造
设备能力之间的协调程度。
通常使用“快速原型”技术作为评价的一种手段。
文档编制
文档编制是设计过程的最后一步，此过程包括以下
几个项目：
① 建立产品的视图，包括零件图、局部图和装配图
第二部分
设计要素和生产工程

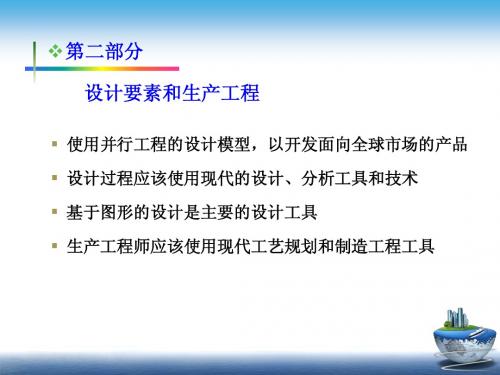

使用并行工程的设计模型，以开发面向全球市场的产品 设计过程应该使用现代的设计、分析工具和技术 基于图形的设计是主要的设计工具 生产工程师应该使用现代工艺规划和制造工程工具
