电线组件是指由带有不可拆线的插头和不可拆线的连接器的软电缆或软线构成的组件用以将器具设备与电源连接起designation描述hharmonizedwiring协调系统电线anationalrecognizedwiring国家认可电线美林ib意大和中b艮实中蠻ji6崙怠的话竺反现五花八门什么融但六都夕是美标和双标利标准意标插头瑞士标准瑞士标插头
④Jacket (护套层) V – PVC (聚氯乙烯)
Page 13
二.插头电源线认识
R - natural or synthetic rubber (天然橡胶或人造橡胶) N - neoprene rubber (氯丁橡胶) J - fiber optic network (光纤维编织) T - Textile braiding (棉纱编织) Q – Polyurethane (聚亚胺脂) ⑤Wire type (电线类型) U - round, monofilar wire (圆形单丝状) R - round multifilar wire (圆形多丝状) F - fine wire flexible cord. (精细电源软线) ⑥Wire count (芯线数) ⑦Ground wire (接地线) G - with green-yellow wire (带黄/绿色接地) Y - without green-yellow wire (不带黄绿色接地)
件（如有的话）连接到设施的固定布线中保护导体的措施，万一该基本绝缘 失效，电击防护依赖于环境。 线不带接地导线，插头也无接地插脚 部件不会带电。
0Ⅰ类器具：至少整体具有基本绝缘并带有一个接地端子的器具，但其电源 Ⅰ类器具：中的接地保护导体上，以使得万一基本绝缘失效，易触及的带电 Ⅱ类器具及Ⅱ类结构：其电击防护不仅依靠基本绝缘，而且提供如双重绝
④Jacket (护套层) V – PVC (聚氯乙烯)
Page 13
二.插头电源线认识
R - natural or synthetic rubber (天然橡胶或人造橡胶) N - neoprene rubber (氯丁橡胶) J - fiber optic network (光纤维编织) T - Textile braiding (棉纱编织) Q – Polyurethane (聚亚胺脂) ⑤Wire type (电线类型) U - round, monofilar wire (圆形单丝状) R - round multifilar wire (圆形多丝状) F - fine wire flexible cord. (精细电源软线) ⑥Wire count (芯线数) ⑦Ground wire (接地线) G - with green-yellow wire (带黄/绿色接地) Y - without green-yellow wire (不带黄绿色接地)
件（如有的话）连接到设施的固定布线中保护导体的措施，万一该基本绝缘 失效，电击防护依赖于环境。 线不带接地导线，插头也无接地插脚 部件不会带电。
0Ⅰ类器具：至少整体具有基本绝缘并带有一个接地端子的器具，但其电源 Ⅰ类器具：中的接地保护导体上，以使得万一基本绝缘失效，易触及的带电 Ⅱ类器具及Ⅱ类结构：其电击防护不仅依靠基本绝缘，而且提供如双重绝
小家电安规基本知识培训
可拆线的连接器的软电缆或软线构成的组件，用以将器具设备与 电源连接起来。
①Designation (描述) H - harmonized wiring (协调系统电线) A - national recognized wiring (国家认可电线) ②Rated Voltage V (额定电压UO/U)
Page
9
二.插头电源线认识
南非标插头主要是在南非、印度、俄罗斯使用，特征是三个圆头。还有意大 利标准(意标)插头、瑞士标准(瑞士标)插头等。
Page
10
二.插头电源线认识
Page
11
二.插头电源线认识
电源组件的定义：定义：电线组件是指由带有不可拆线的插头和不
一、电源线的表示方法
1.欧规线的表示方法
C和E相切，高度不小于5MM 字体粗细不下于1MM
Page
2
一.常用安规标志基本认识
EMC (电磁兼容性) : 所有在欧盟市场销售的电器产品，其 本身所产生的电磁干扰(EMI)，不得超过一定的标准，以 免影响其它产品的正常运作，同时，电器产品本身亦需要 有一定的抗干扰能力(EMS)，以便在一般电磁环境下能正 常使用。 LVD (低电压指令): 是针对工作电压在AC 50V至1000V之 间、DC 75V至1500V之间的电器产品，要求其符合一定 的电器安全要求。例如: 绝缘距离要求、耐高压要求、抗 燃性要求、温升限制、关键零组件的使用，寿命及异常情 形测试等。
以上内容字体高字最小要达到 1.6mm 6) Household Use Only 此内容 最少要达到2.4mm,但彩盒字体 高度最少达到6.4mm 注意： 不干胶上还须显示警告文字， 具体按产品进行； 如果销售目的地为加拿大，则 字体高度 不干胶上须显示相应的法文； 不小于2.4MM 所有包装物的标志均须统一， 如不干胶、彩盒等。
GB4706讲座
1 范围 2 规范性引用文件 3 定义 4 一般要求 5 试验的一般条件 6 分类 7 标志和说明 8 对触及带电部件的防护 9 电动器具的启动 10 输入功率和电流 11 发热 12 空章 13 工作温度下的泄漏电流和电气强
度
14 瞬态过电压 15 耐潮湿 16 泄漏电流和电气强度
双重绝缘
基本绝缘+附加绝缘
加强绝缘
加在带电部件上的一种单一绝缘系统，它提供的防触电保护 程度，在本标准所规定的条件下，相当于双重绝缘
家用和类似用途电器产品的安全
绝缘的分类
电源线
不仅仅是专业！
可触及部分 附加绝缘
电动式器具：只有电机没有电热组件的 器具。如电风扇、洗衣机、磨咖啡豆 机…
组合式器具：同时装有电热组件和电机 的器具。如暖风机…
家用和类似用途电器产品的安全
按防水等级分（GB4208） 不仅仅是专业！
普通型（IPX0）器具 防滴型（IPX1、IPX2）器具 防淋型（IPX3）器具 防溅型（IPX4）器具 水密型（IPX5以上）器具
家用和类似用途电器产品的安全
特殊标准
不仅仅是专业！
通过增补或修改GB4706.1而形成， GB4706.1中具体条文未在本部分中提及 的，表示GB4706.1的相应条文适用于特 殊要求
特殊要求中写明“代替”的部分，则以 特殊要求的条文为主
特殊要求中写明“增加”的部分，表示 除要符合GB4706.1相应条文外，还必须 符合特殊要求所增加的条文
家用和类似用途电器产品的安全
能量危险
不仅仅是专业！
大电流电源或大电容电路的相邻电极间 短路时可能导致伤害或着火：
燃烧 起弧 溢出熔融金属
GB4706标准解析
洗衣机不稳定造成的问题
GB4706标准解析
GB4706标准解析
辐射、毒性和类似危险 — 臭氧（03） — CO — 紫外线（UV） — 氢气（H2） 特标规定
GB4706标准解析
火灾和过热危险 球压试验： — 外壳 — 支撑带电部件 — 附加绝缘和加强绝缘材料
GB4706标准解析
耐火试验 灼热丝试验和针焰试验
3、定义：3.1.9正常工作、3.1.10 额定脉冲电压、3.1.11危险性功能 失效、3.3.5功能绝缘、3.3.11II类结 构、3.3.13III类结构、3.4.4保护特 低电压电路、3.5.3驻立式器具、 3.5.4固定式器具、3.6.4带电部件、 3.7.6保护装置、3.7.7热熔断体、 3.8.2断开装置、3.8.4PTC发热元件、 3.8.5用户维护保养、3.9.1电子元件、 3.9.3保护电子线路、3.9.4B级软件、 3.9.5C级软件
GB4706标准解析
电器的安全问题：
电气危险 机械危险 热危险 火灾危险 辐射危险等 包括了使用中预计可能出现的非正常情况。 同时考虑电磁干扰对于器具的安全运行的影响。
GB4706标准解析
电击危险防护 正常使用可能的危险 非正常工作保护 电子线路的安全及其保护 机械和其它安全防护 辐射、毒性和类似危险 火灾和过热危险
GB4706标准解析
器具表面温度测定考虑点 — 非发热结构表面 — 邻近表面 — 持续握持的手柄、旋钮、操纵杆或类似部件 表面 — 短时握持的手柄、旋钮、操纵杆或类似部件 表面 — 其它触及表面
GB4706标准解析
GB4706标准解析
非正常工作情况 — 电压的不稳定 — 正常使用中温度控制的失灵 — 电机的堵转或过载 — 电子元件的失灵或损坏 — 软件的安全失效 — 电磁现象对电子电路通断的影响（EMP） — 继电器的失效

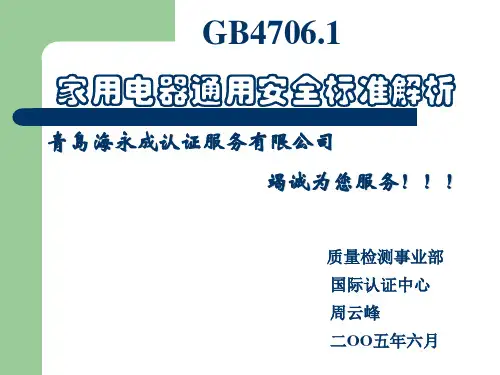

GB4706.1家用电器通用安全标准解析
三、家用电器通用安全标准GB4706.1解析： 潮态测试
三、家用电器通用安全标准GB4706.1解析： 变压器过载试验
三、家用电器通用安全标准GB4706.1解析： 非正常工作
三、家用电器通用安全标准GB4706.1解析： 非正常工作温度限值
温度 ℃ A级 200 E级 B级 F级 215 225 240 H级 260 200级 280 220级 300 250级 330
危害，
• 即使在人们使用不小心的情况下，也要有相应的保护措施。 试验的基本条件： 除非特别规定，试验应在一个样品上进行，但但部分破坏性试验（22～26章 以及28章）可以在另外单独的样品上进行 器具的测试遵循最不利原则 器具按照交付状态进行测试 试验应在无强制对流空气且环温一般为20±5℃ 的场所进行
215 225 240 190 200 215 165 175 190
260 235 210
280 255 230
300 275 250
330 305 280
三、家用电器通用安全标准GB4706.1解析： 稳定性试验
电动器具：10°
电热器具：15 ° （如带电热元件的器具，倾角增大至15 ° 时倾倒，需要在倾倒状 态下进行11章节的温升测试）
三、家用电器通用安全标准GB4706.1解析： 非可拆卸部件
三、家用电器通用安全标准GB4706.1解析： 带电体和电气连接
三、家用电器通用安全标准GB4706.1解析： 内部导线
内部走线应避开锐边锐角； 10000次折弯（正常工作时受弯曲）／100次折弯（用户保养时受弯曲）； 内部布线的绝缘，需承受2000V，15min的高压； 绝缘套管要求两端固定； 铝线不能够作为内部导线； 允许粘锡的情况：
安规基础知识培训概述.
2.2家用电器的分类
普通家用电器按照其电击防护措施一般分为Ⅰ类器具或Ⅱ类器具。 Ⅰ类器具（class Ⅰ appliance）： 其电击防护措施包括基本绝缘和附加的接地防
护措施（如接地端子）。万一基本绝缘失效，其附加的接地防护措施可以保证易 触及的导电部件连接到固定的接地保护端子，这样可有效的避免危险。Ⅰ类器具 常见的有电冰箱、空调器、洗衣机、热水器、微波炉、吸排油烟机等。
座之上
仪迪产品MN3501A数字式绝缘电阻测试仪。其输出电压为DC200~1000V，绝缘电 阻测试范围为1—1000 MΩ，基本精度为5%。
安全性能测试简介
3、电气强度（耐压）测试
①电气强度（耐压）定义
电气强度测试通常称为耐压测试，就是在被测设备的带电部件和外壳之间施加 数倍于额定电压的高压，以验证被测设备的带电部件有无接地或击穿。在测试 期间，被测设备的绝缘部分承受非正常的应力。对一般器具来说，耐电压测试 是测试火线与机壳之间的漏电流。基本的规定是以两倍于被测物的工作电压， 再加1000V，做为测试的试验电压。有些产品的测试电压可能高于两倍工作电压 加1000V。例如有些产品的工作电压是从100V到240V，这类产品的测试电压可能 在1000V到4000V之间或更高。一般而言，具有“双重绝缘”设计的产品，其使 用的测试电压可能高于两倍工作电压加1000V。
安全性能测试阻是指被测设备导电部件与外壳或外露的非导电部件之间的总电阻，它是评价电器产品 绝缘性能最简单常用的方法。绝缘电阻的基本测量原理就是欧姆定律——对被测电器产品的导电 部件和非导电部件之间施加规定的直流电压，在所施加电压的绝缘介质之间形成一定数值的泄漏
点之间的连接电阻，而非配电系统中的保护接地电阻，接地导通 电阻是评价被测设备接地连续性的量化指标。 通俗说：测量器具接地线与机壳之间的接触点电阻。
4706标准解析精品文档
电击危险防护
泄漏电流通过用GB/T12113(idt IEC60990)中 图4所描述的电路装置进行测量
IEC60479频率影响（15Hz到1MHz）
电击的两种保护手段
I类器具-保护接地（接地电阻小于0.1Ω ） II类器具-双重绝缘（附加一层绝缘）或加强绝 缘
III类器具-低电压（隔离或保护阻抗）
3、定义：3.1.9正常工作、3.1.10 额定脉冲电压、3.1.11危险性功能 失效、3.3.5功能绝缘、3.3.11II类结 构、3.3.13III类结构、3.4.4保护特 低电压电路、3.5.3驻立式器具、 3.5.4固定式器具、3.6.4带电部件、 3.7.6保护装置、3.7.7热熔断体、 3.8.2断开装置、3.8.4PTC发热元件、 3.8.5用户维护保养、3.9.1电子元件、 3.9.3保护电子线路、3.9.4B级软件、 3.9.5C级软件
电子线路的保护
— 硬件保护（第19.11.2、19.11.3章） — 软件保护（附录R） — EMP （19.11.4） — 其它 （20章、22章、24章、32章，主要有 特殊标准决定）
机械和其它安全防护 — 挤压、夹锁（门） — 运动部件 — 液压 — 锋利锐边 — 玩具形状 — 稳定性 — 小孩的陷阱（冰箱、陈列柜） — 等等
冰箱密封剂泄漏引起的爆炸
洗衣机不稳定造成的问题
辐射、毒性和类似危险
— 臭氧（03） — CO — 紫外线（UV） — 氢气（H2） 特标规定
火灾和过热危险 球压试验： — 外壳 — 支撑带电部件 — 附加绝缘和加强绝缘材料
耐火试验 灼热丝试验和针焰试验
第二部分：GB4706.1-92与GB4706.1-2019差异介绍
GB4706[1].32换版政策指导
![GB4706[1].32换版政策指导](https://img.taocdn.com/s1/m/fd88fe0b2379168884868762caaedd3383c4b535.png)

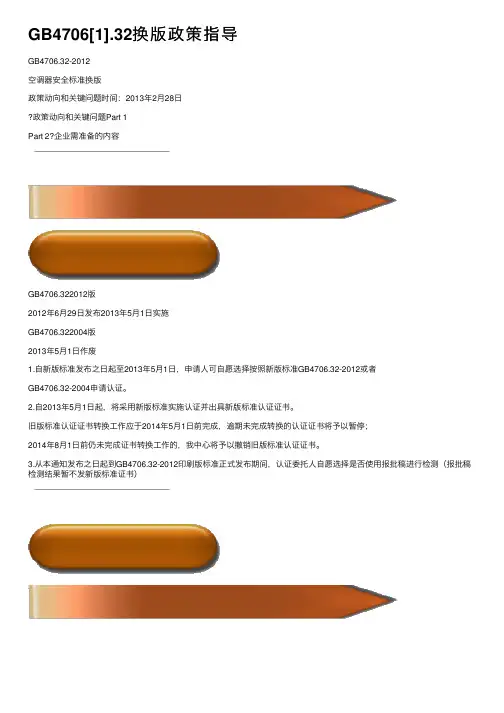

GB4706[1].32换版政策指导GB4706.32-2012空调器安全标准换版政策动向和关键问题时间：2013年2⽉28⽇政策动向和关键问题Part 1Part 2?企业需准备的内容GB4706.322012版2012年6⽉29⽇发布2013年5⽉1⽇实施GB4706.322004版2013年5⽉1⽇作废1.⾃新版标准发布之⽇起⾄2013年5⽉1⽇，申请⼈可⾃愿选择按照新版标准GB4706.32-2012或者GB4706.32-2004申请认证。
2.⾃2013年5⽉1⽇起，将采⽤新版标准实施认证并出具新版标准认证证书。
旧版标准认证证书转换⼯作应于2014年5⽉1⽇前完成，逾期未完成转换的认证证书将予以暂停；2014年8⽉1⽇前仍未完成证书转换⼯作的，我中⼼将予以撤销旧版标准认证证书。
3.从本通知发布之⽇起到GB4706.32-2012印刷版标准正式发布期间，认证委托⼈⾃愿选择是否使⽤报批稿进⾏检测（报批稿检测结果暂不发新版标准证书）CCC换版⼯作及新标准技术问题研讨会时间：2013年1⽉9⽇参加单位：中国质量认证中⼼威凯检测技术有限公司……讨论问题：8 项形成共识：8 项问题1：关于附录EE压⼒试验的试验压⼒、试验样品、试验⽅法问题结论：选择1：在压缩机的排⽓侧测试最⾼压⼒，以此压⼒测试整个系统。
选择2：提供特殊制备样机，能够在每个需要的位置进⾏布点测试压⼒。
产品描述（照⽚）要体现⽣产样机。
选择1：在压缩机排⽓侧焊接选择2：在压缩机、蒸发器、冷凝器等不同制冷系统各部位焊接问题2：关于热泵热⽔器产品标准换版问题。
结论：2007-TC04-9 决议继续适⽤。
在进⾏全项⽬测试时，热泵热⽔器产品应依据GB4706.1-2005、GB4706.32-2012 进⾏全项⽬测试，并补充TC04 决议规定的GB4706.1-1998、GB4706.12-2006 相关章节测试。
当13、16章测试涉及GB4706.32 和/或4706.12 标准时，应分别按标准要求进⾏测试。
GB4706.1家用电器通用安全标准解析
盛水的器具：模拟正常的使用（说明书的相关说明）
三、家用电器通用安全标准GB4706.1解析： 机械危险-（试验指示图）
三、家用电器通用安全标准GB4706.1解析： 机械强度-（冲击锤示图）
器具刚性固定，对视为可能的薄弱点进行冲击 如灯或外罩突出外壳超过10mm,或它们的表面积超过4cm2,也需要进行 冲击测试
入线口处、电源软线的导线与器具外壳之间的绝缘层要求视外壳材料的 不同来定； 电源软线固定装置应符合标准要求（当固定装置的一部分被拆下时，其 与部分仍保留在其安装位置）
安全设计案例
名称：电气连接的可靠性 类别：电气连接线的有效连接 标准要求： IEC60335-1标准的25章要求 “外部应力 不应传递到内部电气连接部分” 正确做法描述：对可触及的连接软线增 加夹紧措施，正确图示：
三、家用电器通用安全标准GB4706.1解析： 输入电流偏差
器具类型 所有器具 额定输入功率（W） ≤25 ＞25 and ≤200 电热器具和联合型 器具 ＞ 200 ＞25 and ≤300 电动器具 ＞ 300 ＋15% or 60W(取大者) 允许偏差 ＋20% ±10%
＋5% or 0.1A (取大者) －10%
三、家用电器通用安全标准GB4706.1解析：目录
1、范围； 2、引用标准；
17、关于变压器及其电路的过载保护；
18、关于耐久性； 19、关于非正常工作； 20、关于器具的稳定性及机械方面的危险； 21、机械强度；
3、定义；
4、总体要求； 5、测试要求； 6、产品分类； 7、产品的标记、说明； 8、防触电保护； 9、电动器具的启动； 10、输入功率和电流； 11、关于发热； 12、空； 13、工作状态下的电气强度和泄漏电流； 14、关于电视干扰； 15、关于潮湿的预防； 16、潮态后的电气强度和泄漏电流
GB4706.1家用电器通用安全标准解析
三、家用电器通用安全标准GB4706.1解析：说明书
三、家用电器通用安全标准GB4706.1解析： 防电击和防触电的基本要求
三、家用电器通用安全标准GB4706.1解析： 防电击和防触电的基本要求
三、家用电器通用安全标准GB4706.1解析： 防电击和防触电的基本要求 II 类 器 具 有 两 种 保 护 形 式： 1. 双 重 绝 缘 2. 加 强 绝 缘 双 重 绝 缘 措 施： 基 本 绝 缘：(例 如：单 层 基 本 绝 缘 导 线，电 机 铁 芯) 再 加 上 附 加 绝 缘：（例 如：导 线 的 附 加 绝 缘 护 套,附 加 绝 缘 隔 层） 加 强 绝 缘 措 施： 单 一 绝 缘 （例 如：开 关 按 钮, 碳 刷 盖, 电 吹 风 出 风 口 的 隔 栅) 注 意！ 加 强 绝 缘 措 施 应 慎 用
危害，
• 即使在人们使用不小心的情况下，也要有相应的保护措施。 试验的基本条件： 除非特别规定，试验应在一个样品上进行，但但部分破坏性试验（22～26章 以及28章）可以在另外单独的样品上进行 器具的测试遵循最不利原则 器具按照交付状态进行测试 试验应在无强制对流空气且环温一般为20±5℃ 的场所进行
三、家用电器通用安全标准GB4706.1解析：说明书 说明书一般要求：
• 带有电池的器具应说明在废弃前必须拆除电池，并放到指定的回收点。同时应 说明拆除电池的方法。 • 说明器具安装与维护时应注意的事项。 • 无插头的固定式器具在安装时应接入触点距离大于3mm的全极断路器。 • 带有插头的固定式器具在安放后应注意使插头位置处于可触及范围。 • 固定连线的器具如果在§11章试验中的温升超过50K时，应说明必须使用带有 相应T标志的电源线。 • 内装式器具必须说明： -- 安装空间尺寸 -- 固定件的距离和尺寸 -- 最小留空位置 -- 通风孔的最小尺寸以及正确位置 -- 与电源的连接 -- 无全极断开开关的器具在安装后应能将插头拔除
gb4706家用和类似用途电器的安全
本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载，另外祝您生活愉快，工作顺利，万事如意！GB 4706家用和类似用途电器的安全IEC前言1）国际电工委员会（IEC）在技术方面的正式决议或协议是由所有对其感兴趣的国家委员会参加的技术委员会来制定的，因此，在所涉及问题上它们都尽可能如实地表述一种国际性的一致观点。
2）它们以一种推荐性的方式供国际使用，为各国委员会所接受。
3）为了促进国际协调，国际电工委员会（IEC）希望各国委员会应在本国条件允许的情况下，在本国标准中采用IEC标准。
所有IEC标准与本国对应标准之间的差异，都应在后者中尽可能清楚地指出。
本标准由IEC第61技术委员会：“家用和类似用途电器的安全”制定。
本标准以下述文件为依据：有关本标准被通过时表决的全部材料可在上面所示的表决报告中找到。
该通用要求（Part 1）要与适合的特殊要求（Part 2）结合使用，在特殊要求中包括了对通用要求中对应条款的补充和修正以给出对每种产品的有关要求。
个别的国家可能希望该标准对那些在特殊要求中没有提到的器具，以及按新的原理而设计的器具的适用问题，按其合理程度给予考虑。
如果器具的几种功能由几个不同的IEC 335的特殊要求所覆盖，则相关的特殊要求只要合理应分别用于各自的功能。
如果适用，一种功能对其他功能的影响也应考虑到。
在附录A中列出的其他IEC和ISO标准是作为规范来引用的。
除附录H外，所有的附录都是作为规定来使用的。
一些国家存在下列差异：——2.5.2：安全特低电压不应超过30V（峰值42.4V）（美国）。
——2.8.5：电源的断开不被认为是手动操作（澳大利亚和新西兰）。
——3：不允许在器具的中线上有直流元件（澳大利亚）。
——4.7：试验环境温度为25℃±10℃（日本和美国）。
——4.14：不易带电的易触及金属部件（例如一个金属铭牌或是在一个塑料外壳上的装饰件）不必接地，易触及的非金属部件只需提供基本绝缘（美国）。
小家电安规基本知识培训
Page 17
三.安规基本知识
一、安规概念：
安全规定的简称，即各国对各种涉及安全的产品而制定的相应安全检测标准。 认证机构对产品进行检测，主要依据产品所属的标准、规范。 为了设计出安全的产品，设计者必须了解安全的基本要求。标准体现了基本 的安全要求，但标准的详细规定并不完全体现安全要求。设计者在设计产品 时，不仅要考虑产品的正常工作条件，还要考虑可能的故障条件以及随之引 起的故障，可预见的误用以及诸如温度、湿度、污染、过电压等外界及产品 自身的影响。 安规标准——是为了规范各种电气设备的设计和制造，保证人身安全和使用 环境不受任何危害而制定的（包括：UL、IEC、GB等），标准中规定了：防触 电保护、过载保护、发热、机械强度、耐久性、内部布线和接线端子、螺钉 和连接、爬电距离和电气间隙、防腐防潮、耐热耐燃和耐漏电起痕、防电磁 辐射、防毒性等安全要求。
件（如有的话）连接到设施的固定布线中保护导体的措施，万一该基本绝缘 失效，电击防护依赖于环境。 线不带接地导线，插头也无接地插脚 部件不会带电。
0Ⅰ类器具：至少整体具有基本绝缘并带有一个接地端子的器具，但其电源 Ⅰ类器具：中的接地保护导体上，以使得万一基本绝缘失效，易触及的带电 Ⅱ类器具及Ⅱ类结构：其电击防护不仅依靠基本绝缘，而且提供如双重绝
Page 9
二.插头电源线认识
南非标插头主要是在南非、印度、俄罗斯使用，特征是三个圆头。还有意大 利标准(意标)插头、瑞士标准(瑞士标)插头等。
Page 10
二.插头电源线认识
Page 11
二.插头电源线认识
电源组件的定义：定义：电线组件是指由带有不可拆线的插头和不
一、电源线的表示方法
Page 12
二.插头电源线认识
三.安规基本知识
一、安规概念：
安全规定的简称，即各国对各种涉及安全的产品而制定的相应安全检测标准。 认证机构对产品进行检测，主要依据产品所属的标准、规范。 为了设计出安全的产品，设计者必须了解安全的基本要求。标准体现了基本 的安全要求，但标准的详细规定并不完全体现安全要求。设计者在设计产品 时，不仅要考虑产品的正常工作条件，还要考虑可能的故障条件以及随之引 起的故障，可预见的误用以及诸如温度、湿度、污染、过电压等外界及产品 自身的影响。 安规标准——是为了规范各种电气设备的设计和制造，保证人身安全和使用 环境不受任何危害而制定的（包括：UL、IEC、GB等），标准中规定了：防触 电保护、过载保护、发热、机械强度、耐久性、内部布线和接线端子、螺钉 和连接、爬电距离和电气间隙、防腐防潮、耐热耐燃和耐漏电起痕、防电磁 辐射、防毒性等安全要求。
件（如有的话）连接到设施的固定布线中保护导体的措施，万一该基本绝缘 失效，电击防护依赖于环境。 线不带接地导线，插头也无接地插脚 部件不会带电。
0Ⅰ类器具：至少整体具有基本绝缘并带有一个接地端子的器具，但其电源 Ⅰ类器具：中的接地保护导体上，以使得万一基本绝缘失效，易触及的带电 Ⅱ类器具及Ⅱ类结构：其电击防护不仅依靠基本绝缘，而且提供如双重绝
Page 9
二.插头电源线认识
南非标插头主要是在南非、印度、俄罗斯使用，特征是三个圆头。还有意大 利标准(意标)插头、瑞士标准(瑞士标)插头等。
Page 10
二.插头电源线认识
Page 11
二.插头电源线认识
电源组件的定义：定义：电线组件是指由带有不可拆线的插头和不
一、电源线的表示方法
Page 12
二.插头电源线认识
GB4706.1家用电器通用安全标准解析
215 225 240 190 200 215 165 175 190
260 235 210
280 255 230
300 275 250
330 305 280
三、家用电器通用安全标准GB4706.1解析： 稳定性试验
电动器具：10°
电热器具：15 ° （如带电热元件的器具，倾角增大至15 ° 时倾倒，需要在倾倒状 态下进行11章节的温升测试）
器具类型 非工作直至稳定状态建立的器具 工作直至稳定状态建立的器具： ---如果是阻抗保护 ---如果用保护装置来进行保护的：
其在第一个小时期间动作的，最大值 其在第一个小时之后动作的，最大值 其在第一个小时之后动作的，算术平 均值
150
165 175 190
210
230
250
280
200 175 150
三、家用电器通用安全标准GB4706.1解析：基本概念
基本概念：基本绝缘和附加绝缘
基本绝缘 (第一层绝缘)
附加绝缘 (第二层绝缘)
基本概念：加强绝缘
加强绝缘
高压端
低压端
基本概念：安全特低电压
三、家用电器通用安全标准GB4706.1解析：基本要求
产品的设计和结构必须能够保证： • 在正常情况下它们能正常工作，而且对于人和周围环境不产生潜在或真实的
危害，
• 即使在人们使用不小心的情况下，也要有相应的保护措施。 试验的基本条件： 除非特别规定，试验应在一个样品上进行，但但部分破坏性试验（22～26章 以及28章）可以在另外单独的样品上进行 器具的测试遵循最不利原则 器具按照交付状态进行测试 试验应在无强制对流空气且环温一般为20±5℃ 的场所进行
盛水的器具：模拟正常的使用（说明书的相关说明）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
出现标准规定以外的各种材料、结构时，和按照本部分要求的意图 尽显检查和试验，查明基本等效，可以判定其符合本部分要求
一、范围
本部分适用于单相器具额定电压不超过250V，其他器具的额定电压不 超过600V，装有电动机-压缩机和房间风机盘管的热泵(含生活用热 水热泵)､空调器和除湿机。
本部分也适用于使用可燃制冷剂的热泵､空调器和除湿机。3.121给出 了可燃制冷剂的定义。
易触及部件 a c c e s s i b l e p a r t 用IEC 61032的B型试验探棒能触到的部件或表面， 如果该部件
或表面是金属的， 则应包括与其连接的所有导电性部件。
可拆卸部件（3选1） ➢不借助于工具就能取下的部件， ➢按使用说明中的要求可以被取下的部件（ 即使需要用工具） ➢不能通过 2 2 . 1 1 试验的部件。
问：不可拆卸部件与可拆卸部件存在交集吗？ 例如：不借助工具就能取下或打开，但能通过22.11的部件
只有借助工具才能打开，但不能通过22.11的部件
工作电压 w o r k i n g v o l t a g e 器具以额定电压并在正常工作条件下运行时， 考虑的那部分所承受
的最高电压。 与额定电压区分开来，考虑谐振电压，不考虑瞬间电压
额定电流 注：如果没有为器具规定电流， 则额定电流 -对于电热器具， 为由额定输人功率和额定电压计算出的电流值； -对于电动器具和组合型器具， 为器具以额定电压在正常工作条件下运 行时测得的电流值。
用螺帽粗大而且带纹螺钉（显示器信号接口）固定的盖板 装饰性的盖板
三、定义
按照器具的设计意图，预判断部件是否为可拆卸部件
1.如果预判断为的不可拆卸部件 则需进行22.11试验，考核其是否被稳固 但该部件不能通过22.11试验并不意味着器具不符合标准要求
还需考核该部件是否承担防护功能 若该部件被取下后，器具在对水、电、接触运动的防护没有显示出 本标准意义内的损坏。
概述
GB 4706是家用和类似用途电器的安全系列标准，分为2部分 第1部分：通用要求 第2部分：特殊要求
对具体的电器进行认证时，必须同时使用标准的2个部分
一台器具可能要符合多个特殊要求，（分别应该于每一功能）例如： 空调器使用 GB 4706.1+ GB 4706.32 带水箱的话还要使用GB 4706.12
进行CCC认证时需要结合实施规则： ➢ 单相器具额定电压不超过250V，其他器具额定电压不超过480V； ➢ 装有全封闭电动机－压缩机,额定制冷量≤21000 大卡/每小时
（24360W）； ➢ 可作为一个组件或组件系统的一部分独立销售。
三、定义
定义；有注释按照注释，无注释就查字典。 电流，电压无特殊说明就是指有效值
空调器没标注额定电流时，报告中第10章要写出实测值，用来判断电 源线规格等
三、定义
X、Y、Z型连接
Y型连接 国外认证时仅在说明书中声明即可 在国内，小家电产品还需要在结构上有保证，例如要用特殊工具才能把 电源线安装固定。空调、冰箱、洗衣机产品仅声明即可
注：空冰洗的企业都具有一定规模，售后服务做得好，而且电器结构较 为复杂，出现故障时用户一般不会自己维修。
保护阻抗 p r o t e c t i v e i m p e d a n c e 连接在带电部件和Ⅱ类结构的易触及导电部件之间的阻抗， 在正常使
用中及器具出现可能的故障状态时， 它将电流限制在一个安全值。 第22章：应至少由两个单独的元件构成
例子：等离子发生器高方式
问：特殊螺钉有哪些？（六角、H型）
吴：就安全性能方面Z＞Y ＞X,所以Z连接应比X型连接更可靠 何：就使用便利性X＞Y ＞Z,所以X连接应比Z型连接更可靠
三、定义
防触电保护---基本绝缘、附加绝缘、双重绝缘、加强绝缘、功能性绝缘、保护阻抗
功能性绝缘 仅为器具的固有功能所需，而在不同电位的导电部件之间设 置的绝缘。 例子：三相器具相间绝缘、绕组间绝缘。（GB4706.1-2005）
正文要求的全部技术内容为强制性。（字体为印刷体) 附录分：规范性附录（强制）、资料性附录（参考） 标准中的注释起帮助理解作用，里面的例子可以参考
GB 4706.1-2005 等同采用IEC 60335-1-2004 GB 4706.32-2012等同采用IEC 60335-2-40:2005
引言
本标准仅考虑家用和类似用途电器在正常使用 包 括：干烧、启动叠着的电热毯,工作人员为自动售卖机补充商品 不包括：拿洗衣机作搅拌用途恶意使用
对器具的电气、机械、热、火灾以及辐射等危险防护应到达的一个 国际可接受的水平，是最低层次的要求。在覆盖同一主题的同一水平 和同一类别的标准中处于优先地位。（最低门槛）
凡是特殊标准没有说明的部分，都可以按照通用标准来考核器具的 安全性。当器具其他特性会损坏本部分标准要求所涉及的安全水平时 ，则未必判定其符合本部分中各项安全准则。
例如，器具有2层用螺钉固定的玻璃防护，仅外面一层不能通过 22.11试验。
后续试验：取下外面一层，继续考核里面一层。
三、定义
2.如果预判断为可拆卸部件，则无需进行22.11试验（无论其能否通 过）。在试验中均应考虑部件被取下时，器具是否能安全运行。
用螺帽粗大而且带纹螺钉（显示器信号接口）固定的盖板应为可拆卸部 件
装饰性的盖板无需进行22.11试验。
从试验的顺序来讲，不可拆卸部件与可拆卸部件不存在交集。
后期想法： 把可拆卸部件与不可拆卸部件的关系割裂，标准怎么说我就怎么做
例如：拆下可拆卸部件—我就拆下符合“可拆卸部件”定义的东西。
吴想法： 不能死抠标准，根据样品判断结构是否存在潜在危险，不能盲目做试验。
三、定义
三、定义
II类结构的防触电方式
三、定义
II类结构的防触电手段
非带电部件
三、定义
器具的防触电保护类型与结构
空调器是Ⅰ类器具
特低电压
电压要求
安全特低电压
电压要求+变压器/转换器要求
安全隔离变压器
输入/输出绕组间绝缘要求
保护安全特低电压电路
以SELV工作+接地电路+ 与强电隔离
三、定义
不可拆卸部件（2选1） ➢只有借助工具才能取下或打开 ➢能通过22.11的部件
一、范围
本部分适用于单相器具额定电压不超过250V，其他器具的额定电压不 超过600V，装有电动机-压缩机和房间风机盘管的热泵(含生活用热 水热泵)､空调器和除湿机。
本部分也适用于使用可燃制冷剂的热泵､空调器和除湿机。3.121给出 了可燃制冷剂的定义。
易触及部件 a c c e s s i b l e p a r t 用IEC 61032的B型试验探棒能触到的部件或表面， 如果该部件
或表面是金属的， 则应包括与其连接的所有导电性部件。
可拆卸部件（3选1） ➢不借助于工具就能取下的部件， ➢按使用说明中的要求可以被取下的部件（ 即使需要用工具） ➢不能通过 2 2 . 1 1 试验的部件。
问：不可拆卸部件与可拆卸部件存在交集吗？ 例如：不借助工具就能取下或打开，但能通过22.11的部件
只有借助工具才能打开，但不能通过22.11的部件
工作电压 w o r k i n g v o l t a g e 器具以额定电压并在正常工作条件下运行时， 考虑的那部分所承受
的最高电压。 与额定电压区分开来，考虑谐振电压，不考虑瞬间电压
额定电流 注：如果没有为器具规定电流， 则额定电流 -对于电热器具， 为由额定输人功率和额定电压计算出的电流值； -对于电动器具和组合型器具， 为器具以额定电压在正常工作条件下运 行时测得的电流值。
用螺帽粗大而且带纹螺钉（显示器信号接口）固定的盖板 装饰性的盖板
三、定义
按照器具的设计意图，预判断部件是否为可拆卸部件
1.如果预判断为的不可拆卸部件 则需进行22.11试验，考核其是否被稳固 但该部件不能通过22.11试验并不意味着器具不符合标准要求
还需考核该部件是否承担防护功能 若该部件被取下后，器具在对水、电、接触运动的防护没有显示出 本标准意义内的损坏。
概述
GB 4706是家用和类似用途电器的安全系列标准，分为2部分 第1部分：通用要求 第2部分：特殊要求
对具体的电器进行认证时，必须同时使用标准的2个部分
一台器具可能要符合多个特殊要求，（分别应该于每一功能）例如： 空调器使用 GB 4706.1+ GB 4706.32 带水箱的话还要使用GB 4706.12
进行CCC认证时需要结合实施规则： ➢ 单相器具额定电压不超过250V，其他器具额定电压不超过480V； ➢ 装有全封闭电动机－压缩机,额定制冷量≤21000 大卡/每小时
（24360W）； ➢ 可作为一个组件或组件系统的一部分独立销售。
三、定义
定义；有注释按照注释，无注释就查字典。 电流，电压无特殊说明就是指有效值
空调器没标注额定电流时，报告中第10章要写出实测值，用来判断电 源线规格等
三、定义
X、Y、Z型连接
Y型连接 国外认证时仅在说明书中声明即可 在国内，小家电产品还需要在结构上有保证，例如要用特殊工具才能把 电源线安装固定。空调、冰箱、洗衣机产品仅声明即可
注：空冰洗的企业都具有一定规模，售后服务做得好，而且电器结构较 为复杂，出现故障时用户一般不会自己维修。
保护阻抗 p r o t e c t i v e i m p e d a n c e 连接在带电部件和Ⅱ类结构的易触及导电部件之间的阻抗， 在正常使
用中及器具出现可能的故障状态时， 它将电流限制在一个安全值。 第22章：应至少由两个单独的元件构成
例子：等离子发生器高方式
问：特殊螺钉有哪些？（六角、H型）
吴：就安全性能方面Z＞Y ＞X,所以Z连接应比X型连接更可靠 何：就使用便利性X＞Y ＞Z,所以X连接应比Z型连接更可靠
三、定义
防触电保护---基本绝缘、附加绝缘、双重绝缘、加强绝缘、功能性绝缘、保护阻抗
功能性绝缘 仅为器具的固有功能所需，而在不同电位的导电部件之间设 置的绝缘。 例子：三相器具相间绝缘、绕组间绝缘。（GB4706.1-2005）
正文要求的全部技术内容为强制性。（字体为印刷体) 附录分：规范性附录（强制）、资料性附录（参考） 标准中的注释起帮助理解作用，里面的例子可以参考
GB 4706.1-2005 等同采用IEC 60335-1-2004 GB 4706.32-2012等同采用IEC 60335-2-40:2005
引言
本标准仅考虑家用和类似用途电器在正常使用 包 括：干烧、启动叠着的电热毯,工作人员为自动售卖机补充商品 不包括：拿洗衣机作搅拌用途恶意使用
对器具的电气、机械、热、火灾以及辐射等危险防护应到达的一个 国际可接受的水平，是最低层次的要求。在覆盖同一主题的同一水平 和同一类别的标准中处于优先地位。（最低门槛）
凡是特殊标准没有说明的部分，都可以按照通用标准来考核器具的 安全性。当器具其他特性会损坏本部分标准要求所涉及的安全水平时 ，则未必判定其符合本部分中各项安全准则。
例如，器具有2层用螺钉固定的玻璃防护，仅外面一层不能通过 22.11试验。
后续试验：取下外面一层，继续考核里面一层。
三、定义
2.如果预判断为可拆卸部件，则无需进行22.11试验（无论其能否通 过）。在试验中均应考虑部件被取下时，器具是否能安全运行。
用螺帽粗大而且带纹螺钉（显示器信号接口）固定的盖板应为可拆卸部 件
装饰性的盖板无需进行22.11试验。
从试验的顺序来讲，不可拆卸部件与可拆卸部件不存在交集。
后期想法： 把可拆卸部件与不可拆卸部件的关系割裂，标准怎么说我就怎么做
例如：拆下可拆卸部件—我就拆下符合“可拆卸部件”定义的东西。
吴想法： 不能死抠标准，根据样品判断结构是否存在潜在危险，不能盲目做试验。
三、定义
三、定义
II类结构的防触电方式
三、定义
II类结构的防触电手段
非带电部件
三、定义
器具的防触电保护类型与结构
空调器是Ⅰ类器具
特低电压
电压要求
安全特低电压
电压要求+变压器/转换器要求
安全隔离变压器
输入/输出绕组间绝缘要求
保护安全特低电压电路
以SELV工作+接地电路+ 与强电隔离
三、定义
不可拆卸部件（2选1） ➢只有借助工具才能取下或打开 ➢能通过22.11的部件
