WLAN项目工程实施和安装规范指导

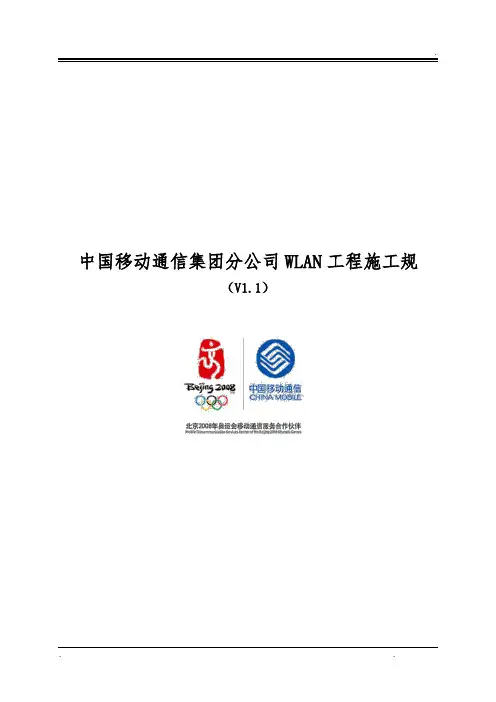

中国移动通信集团分公司WLAN工程施工规（V1.1）目录1、总则 (1)2、施工前检查 (2)2.1设备及器材检验 (2)3、施工规··················错误!未定义书签。

3、施工规 (3)3.1机房AC安装.......................................... 错误!未定义书签。

1.1.13.2AP的安装.................................... 错误!未定义书签。

1.1.23.2.1室外AP ..................................... 错误!未定义书签。

1.1.33.2.2室AP ...................................... 错误!未定义书签。

3.3馈线................................................. 错误!未定义书签。

3.4五类线............................................... 错误!未定义书签。

3.5标签................................................. 错误!未定义书签。

1.1.43.6接地 ......................................... 错误!未定义书签。

1.1.53.7避雷 ......................................... 错误!未定义书签。

1.1.63.8电源 ......................................... 错误!未定义书签。

附件二：智能WIFI接入项目综合布线及设备安装施工要求规范及验收标准编制单位：编制日期：2015-7-3版本编号：V1.0为了公司WIFI接入项目符合行业通用标准及公司标准，树立公司良好品牌形象，给客户创造稳定、安全、可靠的WIFI接入使用环境，同时保质保量地完成项目任务、明确质量监查技术规范，特制定本施工参考标准。

本标准可作为公司WIFI接入项目施工质量的监查细则和对工程竣工验收的考评依据，又可作为公司工程施工的技术指导标准。

目录施工要求规范及验收标准...........................................................................................................- 0 - 目录 ..............................................................................................................................................- 1 -一、综合布线施工标准...............................................................................................................- 2 -1.1施工前准备....................................................................................................................- 2 -1.1.1进场前准备........................................................................................................- 2 -1.1.2施工前准备........................................................................................................- 2 -1.2线缆敷设标准................................................................................................................- 2 -1.2.1线缆布放标准....................................................................................................- 2 -1.2.2新开检修孔标准................................................................................................- 4 -二、无线设备安装标准...............................................................................................................- 5 -2.1 AP安装标准 .................................................................................................................- 5 -2.1.1室内AP安装......................................................................................................- 5 -2.1.2室外AP安装......................................................................................................- 5 -2.2 机房设备安装标准.......................................................................................................- 6 -三、无线系统拓扑架构...............................................................................................................- 6 -3.1小AC管理模式 .............................................................................................................- 6 -3.2云AC管理模式 .............................................................................................................- 7 -四、无线系统验收标准...............................................................................................................- 8 -4.1施工资料........................................................................................................................- 8 -4.2验收确认单....................................................................................................................- 8 -综合布线施工验收确认单...................................................................................................- 9 - 设备信息收集表................................................................................................................ - 10 -一、综合布线施工标准1.1施工前准备1.1.1进场前准备➢进场前需至少提前2天电话向客户负责人预约进场；➢需与客户负责人提前告知并确认施工时间及计划；➢施工工具准备，以下为参考建议：网线钳、水晶头、巡线仪、测线仪、一字螺丝刀、十字螺丝刀、接线板、扎带、尖嘴钳、标签纸、透明胶带、美工刀；➢线缆及材料参考标准：（特殊情况以项目要求为准）a)网线：室内（外）超五类非屏蔽，普天或同等品牌以上；b)光缆：4芯单模通信专用（室内外），长飞或同等品牌以上；c)标签：行业专用标签打印机，兄弟或同等品牌以上；d)水晶头：RJ45型非屏蔽，TCL或同等品牌以上；e)光纤收发器：千兆单/双模，netlink或同等品牌以上；1.1.2施工前准备➢核对现场与图纸的中心机房、楼层弱电井、检修孔位置是否有出入；➢核对现场综合布线路径，并与客户负责人确认施工工艺及路径；➢确认各点位AP布放位置及可实施性；➢如有新开检修孔需与客户负责人确认位置及修复标准；➢确定打开弱电间、中心机房门锁的接口人和时间段；➢确定现场可施工时间段；➢沟通当日施工完成后的剩余物料保管位置和时间；➢施工期间的用电协商；➢按项目要求准备标签、图纸、及相应表格；➢记录设备编号，及其对应的设备序列号。

无线网工程施工规范一、总则1. 为了规范无线网络工程施工行为，保障工程质量，本规范依据国家有关法律法规、标准及行业规范制定，适用于城市、农村、高速公路、铁路、矿山等无线网络工程的施工。

2. 无线网络工程施工应遵循“安全、环保、节能、高效”的原则，确保工程施工安全，保护环境，节约资源，提高效率。

3. 工程施工单位应按照国家相关规定持有相应的施工许可证，具备相应的施工人员和技术设备，具有独立法人资格，并在工程施工前及时与相关部门进行协商，办理施工备案手续。

4. 工程施工单位应对工程施工前的勘察、设计、施工组织设计等进行认真的论证和审核，确保施工方案的科学合理性，并制定相应的施工计划和安全生产方案。

5. 工程监理单位应依法对工程施工进行监督和管理，确保施工过程中的合法性和规范性，及时发现和处理工程施工中的问题。

二、施工前的准备工作1. 工程施工单位应按照国家有关规定进行现场踏勘和勘察，研究施工方案，确定工程施工的具体内容和标准。

2. 工程施工单位应根据施工方案，制定详细的施工计划，包括施工工期、施工队伍和施工设备的准备等。

3. 工程施工单位应组织相关人员进行安全技术交底，明确工作责任，熟悉工程施工的规范和标准，确保施工过程中的安全。

4. 工程施工单位应建立施工档案，包括工程施工设计文件、施工合同、施工测量记录、工程质量检验记录等，确保施工过程中的资料真实可信。

5. 工程监理单位应对工程施工前的准备工作进行认真审核，确保施工前的各项准备工作完备，满足施工条件。

三、施工过程中的安全工作1. 工程施工单位应建立健全的安全管理制度，制定严格的安全操作规程，安排专职人员负责安全监督，定期对工程现场进行安全检查，发现并及时排除安全隐患。

2. 工程施工单位应对施工现场进行合理布局，设置警示标识，明确分工，保证施工人员的安全操作。

3. 在施工现场应配备相应的安全防护设施，包括安全帽、安全绳、安全带、防护眼镜等，确保施工人员的人身安全。

第1篇一、概述无线工程施工安装规范是针对无线通信系统在施工过程中的一系列技术要求和管理措施，旨在确保无线通信系统的安全、稳定、高效运行。

本规范适用于各类无线通信系统的工程施工安装，包括但不限于基站、无线路由器、天线等设备的安装与调试。

二、施工准备1. 工程设计：根据无线通信系统的需求，进行详细的设计，包括设备选型、网络规划、频率分配等。

2. 材料准备：根据设计要求，准备所需的设备、线缆、工具等材料，确保材料符合国家标准和行业标准。

3. 人员组织：组建专业施工队伍，明确各岗位职责，进行技术培训和安全教育。

4. 施工场地：确保施工场地符合安全、环保要求，满足施工需求。

三、设备安装1. 基站安装：根据设计图纸，将基站设备安装在指定的位置，确保设备固定牢固，接地良好。

2. 线缆敷设：按照设计要求，敷设线缆，确保线缆路由合理、敷设规范，避免交叉、重叠。

3. 天线安装：根据设计要求，安装天线，确保天线方向正确、角度准确，符合天线技术参数。

4. 设备调试：完成设备安装后，进行设备调试，确保设备运行正常，各项指标符合设计要求。

四、系统联调1. 系统连接：将各个设备连接起来，形成完整的无线通信系统。

2. 参数设置：根据实际需求，设置系统参数，包括频率、功率、时隙等。

3. 系统测试：对系统进行各项性能测试，确保系统稳定、可靠、高效运行。

五、施工验收1. 施工验收：按照国家相关标准，对施工质量进行验收，包括设备安装、线缆敷设、系统联调等方面。

2. 资料归档：将施工过程中的设计图纸、设备清单、测试报告等资料进行归档。

六、注意事项1. 安全生产：施工过程中，严格执行安全生产制度，确保施工人员安全。

2. 环境保护：施工过程中，注意环境保护，减少对周边环境的影响。

3. 施工记录：详细记录施工过程中的各项数据，为后续维护和优化提供依据。

4. 质量控制：严格控制施工质量，确保无线通信系统稳定、高效运行。

本规范旨在指导无线工程施工安装，提高施工质量，确保无线通信系统的稳定运行。

WLAN工程施工规范1、总则(1) 为了规范三维通信股份有限公司WLAN工程实施，统一工程施工工作的技术标准和要求，特制定本规范。

(2) 施工所有的器材规格、质量要求等均应符合本规范、设计方案文件和合同的规定，工程施工中不准使用未经鉴定合格的器材。

(3) 施工过程中，如需修改设计方案或代用材料时，必须经设计单位和主管部门同意方可执行。

(4) 工程建设中，施工单位应该加强施工质量的检查工作，确保工程的施工质量。

建设单位应依据本规范和工程设计要求，加强工程实施的监督工作。

施工单位制定的设备安装工艺操作规程应贯彻本规范要求，其技术规定不得与本规范相抵触，出现矛盾时应以本规范为准。

(5) 本规范未包括的特殊项目和指标要求，可依据工程设计文件的要求执行。

当本规范与运营商标准及规范或国家标准及规范有矛盾时，应以运营商标准及规范和国家标准及规范为准。

2、施工前检查2.1设备及器材检验开工前监理单位和施工单位的代表应对已到达施工现场的设备和主要器材的规格型号及数量共同进行清点和外观检查，应符合下列要求：(1) 主要设备必须全部到齐，规格型号符合工程设计要求，无受潮和破损现象。

(2) 主要材料的规格型号应符合工程设计要求，其数量应能满足连续施工的需要。

(3) 主要器材的电气性能应进行抽样测试，其性能指标应符合进网技术要求。

(4) 工程建设中不得使用不合格的设备和器材。

当器材型号不符合原工程设计要求而需作较大改变时，必须征得设计和建设单位的同意并办理设计变更手续。

(5) 当发现有受潮、受损或变形的设备和器材时应由建设单位和施工单位的代表共同进行鉴定，并做好记录，如不符合相关标准要求时，应通知供货单位及时解决。

3、施工规范3.1机房内AC安装1.1 AC安装位置应符合工程设计平面图要求。

如有设备的安装位置需要变更，必须征得设计和建设单位的同意，并办理设计变更手续。

1.2 安装AC机架应垂直，允许垂直偏差≤1.0‰。

1.3 同一列机架的AC面板应在同一平面上，相邻机架的缝隙应小于等于3mm。

WLAN工程实施方案一、引言随着信息化的迅猛发展，无线局域网（WLAN）已经成为现代企业办公网络的重要组成部分。

与传统有线局域网相比，WLAN具有部署方便、移动性强、成本低等优点，受到了越来越多企业的青睐。

本文将针对WLAN工程的实施方案进行介绍，探讨WLAN工程实施过程中的关键技术和注意事项。

二、WLAN工程规划1. 网络需求分析在进行WLAN工程实施之前，首先需要对企业的网络需求进行充分的分析。

这涉及到整个网络的布局、使用场景、用户数量、设备种类等方面的综合考量。

根据需要，还需确定网络的覆盖范围和性能要求，以便为后续的工程实施提供指导。

2. 网络设计方案根据网络需求分析的结果，制定出符合实际情况的网络设计方案。

这包括对WLAN的拓扑结构、信道规划、接入点部署、安全策略等方面进行详细的设计。

同时需要考虑未来的扩展性和增强性，确保设计方案是可持续发展的。

3. 设备选型和采购在网络设计方案确定后，需要进行设备选型和采购工作。

这涉及到选择适合网络规模、业务需求、性能要求的无线接入点、控制器、认证服务器等设备，并确定购买渠道和供应商。

三、WLAN工程实施1. 基础设施建设WLAN的实施需要依托一定的基础设施，包括布线、电源、空调等。

首先要对这些基础设施进行评估和规划，确保能够满足WLAN的要求。

然后进行基础设施建设工作，包括布线、电源系统改造、空调设备安装等。

2. 设备部署根据网络设计方案，对无线接入点、控制器、认证服务器等设备进行部署和安装。

这需要考虑信号覆盖、信道干扰、设备位置等因素，合理安排设备的位置和布局。

3. 网络优化调试在设备部署完成后，需要对网络进行调试和优化。

包括信道优化、信号强度调整、漫游测试、安全策略调整等工作，以确保网络性能达到预期目标。

四、WLAN工程实施的关键技术和注意事项1. 信道规划在WLAN实施过程中，信道规划是一个非常重要的环节。

合理的信道规划可以有效减少干扰，提高网络性能。

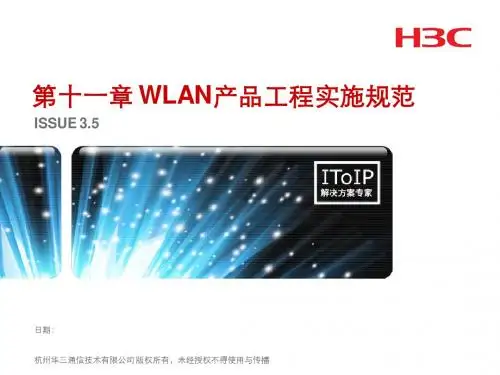

WLAN 工程安装规范指导日期：2009-6杭州华三通信技术有限公司版权所有，未经授权不得使用与传播工程管理部黄缙泽huangjinze@H3CC3HAP安装时必须牢固固定，不允许悬空放置。

C3H1、AP尽量安装在高处，不能安放在低洼处。

2、AP 的安装位置必须有足够的空间以便于设备散热、调试和维护C3H1、AP直立安装并且表面应垂直于水平面，未接线的出线孔应用防水塞封堵。

2、有条件的地方，可将AP可靠安装在室外防护箱内。

3、与防护箱或AP 相连的线缆需做防水弯，或采用下走线方式。

室外AP 必须接地，并且接触部分应平整、紧固，无锈蚀、氧化，不同材料连接时应涂凡士林或者黄油防锈。

H 3C1、电源PE 保护地必须可靠连接。

2、POE 供电模块应固定良好，保持通风良好，可散热，不允许随意放置。

H 3C1、天线支架应结实牢固，支撑杆要垂直，横担要水平，安装位置要符合设计方案。

2、天线支架安装位置高于楼顶或在空旷处，必须安装避雷针，避雷针长度符合避雷要求，并作接地。

如在建筑物屋檐下或外墙低矮处时，天线支架不必安装避雷针。

3、必须安装天馈防雷器。

横担避雷针支撑杆天馈防雷器H 3C不同AP 的天线禁止背靠背安装。

如图这种情况，应将两天线上下安装，相隔间距大于2M 。

H 3CC3H天线必须牢固地安装建筑物天花板下，安装位置符合设计方案。

馈线的安装1、所有馈线必须按照设计方案（文件）的要求布放，要求走线牢固、美观，不得有交叉、扭曲、裂损情况；2、所有馈线建议使用铁管、普利卡管、PVC 管进行防护；加套PVC 管或者（铁管）的馈线水平/垂直走线固定间距为1米，未加套管的馈线水平/垂直走线固定间距为0.8米，拐弯处可以使用普利卡管；3、馈线转弯半径：7/8馈线大于120mm ，1/2馈线大于70mm ，8D 馈线大于50mm ；4、室外馈线加套PVC 管，水平布线的PVC 管每6米在PVC 管下方必须切口，作漏水口；5、所有馈线避免与消防管道及强电高压管道一起布放走线，确保无强电、强磁的干扰；H 3C馈线接头处理室外馈线接头必须进行防尘和防水密封，室内馈线接头只需作防尘处理。

2012年长春移动WLAN工程施工规范一、设备安装1.安装在天花板上的AP 设备，必须用固定架固定在可靠的支撑物上，安装在楼顶女儿墙上的AP，必须与楼顶屋面保持一定距离，原则上离楼顶面不低于300mm，防止水淹。

2、AP相关的各类传输线缆、电源线、接地线必须根据设计要求穿铁管或PVC 管后布放，可靠的固定在楼顶屋面或墙面，不允许出现交叉和空中飞线的现象；使用外接天线的，馈线与AP 之间必须安装天馈避雷器，天馈避雷器导流线必须牢固可靠的连接在地线接地排上。

3、.设备空置端口必须接匹配负载。

4.有源设备不允许空载加电。

5.室内天线安装5.1.吸顶式、挂墙式天线安装必须牢固、可靠，并保证天线垂直美观，不破坏室内整体环境。

5.2.吸顶天线不允许与金属天花板吊顶直接接触，接触面间必须加绝缘垫片。

二、线缆布放的一般要求1.所放线缆应顺直、整齐，线缆拐弯应均匀、圆滑一致，下线按顺序。

2.线缆两端应有明确的标志或标签。

3.电缆的布放应牢固、美观，不得有交叉、扭曲、裂损等情况。

4.需要弯曲布放时，弯曲角应保持圆滑均匀。

5.五类线、电缆应避免与强电高压管道一起布放走线，确保无强电、强磁的干扰。

6.电缆布放时不能强行拉直，以免扭曲电缆内导体。

7.电缆施工时应注意端头的保护，不能进水、受潮；暴露在室外的端头必须用防水胶带进行防水处理；已受潮、进水的端头应锯掉。

8.五类线的布放8.1.五类线布放应自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤。

8.2.五类线缆终接后，应有余量。

安装箱或到达设备端口之后对绞电缆预留长度宜为1-1.5 米，工作区为10-30mm，有特殊要求的应按设计要求预留长度。

8.3.五类线必须用尼龙绑扎带牢固绑扎，在弱电井桥架内和吊顶内隐蔽走线位置布放时(弱电井中不须穿管，天花板上须穿管)，绑扎间距应不大于1 米；在弱电井开放处和明线布放时，绑扎间距应不大于30 厘米。

8.4.五类线与电源线平行敷设时，应满足下表隔离要求：对绞电缆与电力电缆平行敷设 130mm有一方在接地的金属槽道或钢管中 70mm9.电源线的敷设9.1.直流电源线和交流电源线宜分开敷设，避免绑在同一线束内。
