影驰显卡参数

显卡算力表显卡算力（Graphics Card Computing Power）指的是显卡在进行计算任务时的处理能力和速度。

它是衡量显卡性能的重要指标之一。

显卡算力的单位通常使用浮点运算速度来衡量，单位是FLOPS（Floating-point Operations Per Second）。

FLOPS是指显卡每秒能够执行的浮点运算次数，也是计算机系统性能的重要指标之一。

不同型号的显卡有不同的算力表现，下面是几个常见的显卡型号和它们的算力表：1. NVIDIA GeForce GTX 1080 Ti：该显卡是NVIDIA公司生产的高性能显卡之一，具有3584个CUDA核心和11GB的显存，算力可达11.3 TFLOPS。

这个算力很高，适用于高性能计算和游戏等应用。

2. AMD Radeon RX 590：该显卡是AMD公司生产的中高端显卡，具有2304个流处理器和8GB的显存，算力可达7.1 TFLOPS。

这个算力适合一般的游戏和一些轻度的计算任务。

3. NVIDIA GeForce GTX 1660 Ti：该显卡是NVIDIA公司面向游戏市场推出的中高端显卡，具有1536个CUDA核心和6GB的显存，算力可达5.4 TFLOPS。

这个算力适合大部分游戏和一些轻度的科学计算任务。

4. Intel Xe Graphics：这是英特尔公司即将推出的一款集成显卡，预计将具有超过10 TFLOPS的算力表现。

虽然这个算力相对于独立显卡较低，但对于一些日常办公和轻度游戏来说已经足够了。

需要注意的是，显卡算力表只是一个指标，实际性能还取决于诸多因素，如显存、GPU架构、驱动程序和软件优化等。

此外，不同的应用场景对算力的要求也不同，比如游戏需要更多的帧率，而科学计算则需要更强的并行计算和浮点运算能力。

总之，显卡算力表是衡量显卡性能的重要指标之一，但它不是唯一的标准，还需要综合考虑其他因素来选择适合自己需求的显卡。

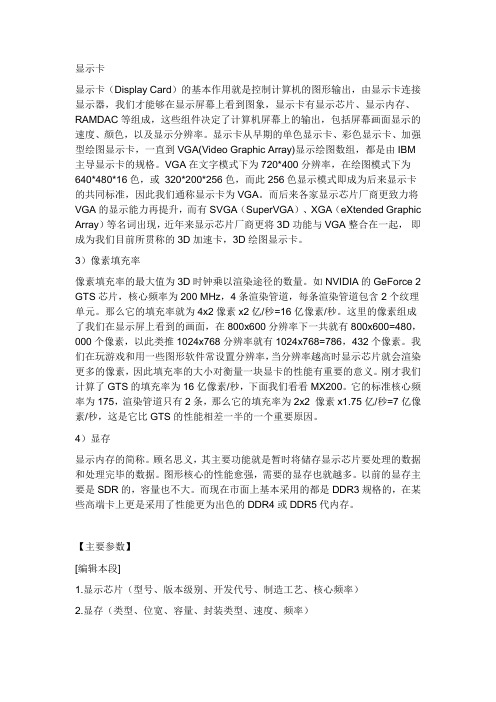

显示卡显示卡（Display Card）的基本作用就是控制计算机的图形输出，由显示卡连接显示器，我们才能够在显示屏幕上看到图象，显示卡有显示芯片、显示内存、RAMDAC等组成，这些组件决定了计算机屏幕上的输出，包括屏幕画面显示的速度、颜色，以及显示分辨率。

显示卡从早期的单色显示卡、彩色显示卡、加强型绘图显示卡，一直到VGA(Video Graphic Array)显示绘图数组，都是由IBM 主导显示卡的规格。

VGA在文字模式下为720*400分辨率，在绘图模式下为640*480*16色，或320*200*256色，而此256色显示模式即成为后来显示卡的共同标准，因此我们通称显示卡为VGA。

而后来各家显示芯片厂商更致力将VGA的显示能力再提升，而有SVGA（SuperVGA）、XGA（eXtended Graphic Array）等名词出现，近年来显示芯片厂商更将3D功能与VGA整合在一起，即成为我们目前所贯称的3D加速卡，3D绘图显示卡。

3）像素填充率像素填充率的最大值为3D时钟乘以渲染途径的数量。

如NVIDIA的GeForce 2 GTS芯片，核心频率为200 MHz，4条渲染管道，每条渲染管道包含2个纹理单元。

那么它的填充率就为4x2像素x2亿/秒=16亿像素/秒。

这里的像素组成了我们在显示屏上看到的画面，在800x600分辨率下一共就有800x600=480，000个像素，以此类推1024x768分辨率就有1024x768=786，432个像素。

我们在玩游戏和用一些图形软件常设置分辨率，当分辨率越高时显示芯片就会渲染更多的像素，因此填充率的大小对衡量一块显卡的性能有重要的意义。

刚才我们计算了GTS的填充率为16亿像素/秒，下面我们看看MX200。

它的标准核心频率为175，渲染管道只有2条，那么它的填充率为2x2 像素x1.75亿/秒=7亿像素/秒，这是它比GTS的性能相差一半的一个重要原因。

低功耗高性能显卡推荐不可否认现在的显卡发展速度惊人，在全球都提倡节能环保的大背景下，现在低功耗的显卡都做到了与时俱进，低功耗高性能是现在显卡发展的一大趋势。

所以选择一款适合你的低功耗显卡也是为节能环保事业做出了贡献。

产品：GTX960骨灰黑将影驰显卡推荐理由：影驰GTX960 黑将是一款中端显卡，它采用了Maxwell核心架构，在功耗方面表现的相当优异，在提升性能的同时还能够把功耗控制在合理范围内。

目前该显卡已到货，售价1599元。

产品介绍：影驰GTX960黑将采用最新的NVIDIA 28nm MaxwellGM206核心，该卡拥有1024个流处理器，影驰GTX960骨灰黑将的基础频率为1228MHz，提升频率1291MHz。

影驰GTX960骨灰黑将更搭载极速显存，容量达到2GB，位宽为128bit，显存频率达到7GHz，远远超越公版。

磁此外影驰GTX960骨灰黑将还会增加强化背板，一体式铝合金背板设计，不但让显卡更加美观并且有效防止PCB弯曲变形。

其背板采用防导电处理，增强安全系数。

影驰GTX960黑将采用了非公版设计，采用全数字供电，并且配有6pin+6pin的外接电源，在得到足够的电力之外还可以很好的超频，提升显卡在游戏中的性能。

另外在用料上采用豪华元器件设计，如全国态电容，寿命长度达到50000小时以上;不缩水大板PCB 设计，元器件分布更加合理，散热更加迅速;海量级MLCC陶瓷电容，以及全世界表现最优秀的铝电解电容给你的显卡最好的性能保证。

接口方面，影驰GTX960黑将显卡采用的是DVI-I+DVI-D+HDMI+DP的组合，全接口设计，接口全部使用屏蔽罩处理，满足玩家用户的需求。

并且影驰GTX960骨灰黑将还设置了一个很贴心的功能，在显卡的PCB处还配备了DualBios的开关，用户可以在主BIOS与备份BIOS之间切换，用户升级BIOS过程中出现误操作，导致主BIOS损坏无法开机，可以在关机后，将显卡切换到“B”备份BIOS，进行开机操作。

显卡篇-有哪些显卡品牌？N卡和A卡显卡推荐优质品牌的显卡意味着优良的做工和用料，下面先简单介绍主流的显卡品牌，然后将显卡分为入门、主流、专业和发烧 4 个级别，针对NVIDIA 和AMD 两种显示芯片，分别推荐目前最热门的4K 显卡产品。

大品牌的显卡，做工精良，售后服务也好，定位于低中高不同市场的产品也多，方便用户选购。

市场上最受用户关注的主流显卡品牌包括七彩虹、影驰、索泰、耕升、XFX 讯景、华硕、丽台、蓝宝石、技嘉、迪兰和微星等。

NVIDIA 显卡产品推荐NVIDIA 显卡通常称为N 卡，下面分别介绍4 款最热门的产品。

◎入门——影驰GeForce GTX 750Ti大将：这款显卡显示芯片为GeForceGTX750Ti，制作工艺为28nm，核心频率为1110/1189MHz，显存频率为5400MHz，显存类型为GDDR5，显存容量为2048MB，显存位宽为128bit，显存速度为0.3ns，最大分辨率为4096×2160，散热方式为双散热风扇，显示输入接口为HDMI/ 双DVI/DP，外接电源接口为6pin，流处理器为640 个。

◎主流——七彩虹iGame1050Ti 烈焰战神U-4GD5：这款显卡显示芯片为GeForceGTX 1050Ti，制作工艺为14nm，核心频率为1290/1493MHz，显存频率为7000MHz，显存类型为GDDR5，显存容量为4096MB，显存位宽为128bit，显存速度为0.3ns，最大分辨率为7680×4320，散热方式为双散热风扇，显示输入接口为HDMI/DVI/DP，外接电源接口为6pin，流处理器为768 个。

◎专业——微星GeForceGTX1080GAMINGX 8G：这款显卡显示芯片为GeForceGTX 1080，制作工艺为16nm，核心频率为1607/1847MHz，显存频率为10010/10108MHz，显存类型为GDDR5X，显存容量为8192MB，显存位宽为256bit，最大分辨率为7680×4320，散热方式为双散热风扇+ 热管散热，显示输入接口为HDMI/DVI/3 个DP，外接电源接口为6pin+8pin，流处理器为2560 个，支持SLI 和最多 4 屏输出。

主要参数1.显示芯片型号、版本级别、开发代号、制造工艺、核心频率2.显存类型、位宽、容量、封装类型、速度、频率3.技术象素渲染管线、顶点着色引擎数、3D API、RAMDAC频率及支持MAX分辨率板PCB层数、显卡接口、输出接口、散热装置1显示芯片显示芯片:又称图型处理器 - GPU,它在显卡中的作用,就如同CPU在电脑中的作用一样;更直接的比喻就是大脑在人身体里的作用;先简要介绍一下常见的生产显示芯片的厂商：Intel、ATI、nVidia、VIAS3、SIS、Matrox、3D Labs;Intel、VIAS3、SIS 主要生产集成芯片；ATI、nVidia 以独立芯片为主,是目前市场上的主流;Matrox、3D Labs 则主要面向专业图形市场;由于ATI和nVidia基本占据了主流显卡市场,下面主要将主要针对这两家公司的产品做介绍;型号:ATi公司的主要品牌 Radeon镭龙系列,其型号由早其的 Radeon Xpress 200 到Radeon X300、X550、X600、X700、X800、X850 到近期的Radeon 4670,4850,4870,4850X2,4870X2 性能依次由低到高;nVIDIA公司的主要品牌 GeForce精视系列,其型号由早其的 GeForce 256、GeForce2 100/200/400、GeForce3200/500、GeForce4420/440/460/4000/4200/4400/4600/4800 到 GeForceFX5200/5500/5600/5700/5800/5900/5950、GeForce6100/6150/6200/6400/6500/6600/6800/ 、GeForce 8400/8500/8600/8700/8800 再到近期的 GeForce 9800GTX+/9800GX2/GTX260/GTX260+/GTX280/GTX275/GTX285/GTX295由低到高;版本级别:除了上述标准版本之外,还有些特殊版,特殊版一般会在标准版的型号后面加个后缀,常见的有：ATi:SE Simplify Edition 简化版通常只有64bit内存界面,或者是像素流水线数量减少;Pro Professional Edition 专业版高频版,一般比标版在管线数量/顶点数量还有频率这些方面都要稍微高一点;XT eXTreme 高端版是ATi系列中高端的,而nVIDIA用作低端型号;XT PE eXTreme Premium Edition XT白金版高端的型号;XL eXtreme Limited 高端系列中的较低端型号ATI最新推出的R430中的高频版XTX XT eXtreme 高端版 X1000系列发布之后的新的命名规则;CE Crossfire Edition 交叉火力版交叉火力;VIVO VIDEO IN and VIDEO OUT指显卡同时具备视频输入与视频捕捉两大功能; HM Hyper Memory可以占用内存的显卡nVIDIA:ZT在XT基础上再次降频以降低价格;XT降频版,而在ATi中表示最高端;LE Lower Edition 低端版和XT基本一样,ATi也用过;SE和LE相似基本是GS的简化版最低端的几个型号MX平价版,大众类;GS普通版或GT的简化版;GE也是简化版不过略微强于GS一点点 /影驰显卡用来表示"骨灰玩家版"的东东GT常见的游戏芯片;比GS高一个档次因为GT没有缩减管线和顶点单元;GTS介于GT和GTX之间的版本 GT的加强版GTX GT eXtreme现在代表着最强的版本简化后成为成为GTUltra在GF8系列之前代表着最高端,但9系列最高端的命名就改为GTX ;GT2 eXtreme双GPU显卡;TI Titanium 钛以前的用法一般就是代表了nVidia的高端版本;Go用于移动平台;TC Turbo Cache可以占用内存的显卡GX2GT eXtreme ２指两块显卡以SLI并组的方式整合为一块显卡不同于SLI的是只有一个接口如9800GX2 7950GX2自G100系列之后,NVIDIA重新命名显卡后缀版本,使产品线更加整齐GTX 高端/性能级显卡 GTX295 GTX275 GTX285 GTX280 GTX260GT 代表主流产品线 GT120 GT130 GT140 GTS2509500GT 9600GT 9800GT 9800GTX+G 低端入门产品 G100 G110 9300GS 9400GT开发代号：曾经的ATI Logo所谓开发代号就是显示芯片制造商为了便于显示芯片在设计、生产、销售方面的管理和驱动架构的统一而对一个系列的显示芯片给出的相应的基本的代号;开发代号作用是降低显示芯片制造商的成本、丰富产品线以及实现驱动程序的统一;一般来说,显示芯片制造商可以利用一个基本开发代号再通过控制渲染管线数量、顶点着色单元数量、显存类型、显存位宽、核心和显存频率、所支持的技术特性等方面来衍生出一系列的显示芯片来满足不同的性能、价格、市场等不同的定位,还可以把制造过程中具有部分瑕疵的高端显示芯片产品通过屏蔽管线等方法处理成为完全合格的相应低端的显示芯片产品出售,从而大幅度降低设计和制造的难度和成本,丰富自己的产品线;同一种开发代号的显示芯片可以使用相同的驱动程序,这为显示芯片制造商编写驱动程序以及消费者使用显卡都提供了方便;同一种开发代号的显示芯片的渲染架构以及所支持的技术特性是基本上相同的,而且所采用的制程也相同,所以开发代号是判断显卡性能和档次的重要参数;同一类型号的不同版本可以是一个代号,例如：GeForce X700、X700 Pro、X700 XT 代号都是 RV410；而Radeon X1900、X1900XT、X1900XTX 代号都是 R580 等,但也有其他的情况,如：GeForce 7300 LE、7300 GS 代号是 G72 ；而 GeForce 7300 GT、7600 GS、7600 GT 代号都是G73 等;制造工艺：制造工艺指得是在生产GPU过程中,要进行加工各种电路和电子元件,制造导线连接各个元器件;通常其生产的精度以um微米来表示,未来有向nm纳米发展的趋势1mm=1000um1um=1000nm,精度越高,生产工艺越先进;在同样的材料中可以制造更多的电子元件,连接线也越细,提高芯片的集成度,芯片的功耗也越小;制造工艺的微米是指ICintegratedcircuit 集成电路内电路与电路之间的距离;制造工艺的趋势是向密集度愈高的方向发展;密度愈高的IC电路设计,意味着在同样大小面积的IC中,可以拥有密度更高、功能更复杂的电路设计;微电子技术的发展与进步,主要是靠工艺技术的不断改进,使得器件的特征尺寸不断缩小,从而集成度不断提高,功耗降低,器件性能得到提高;芯片制造工艺在1995年以后,从微米、微米、微米、微米、微米、微米,再到目前主流的 90 纳米微米、65 纳米、55nm等;核心频率：显卡的核心频率是指显示核心的工作频率,其工作频率在一定程度上可以反映出显示核心的性能,但显卡的性能是由核心频率、显存频率、显存位宽、像素管线显存容量、像素填充率等等多方面的情况所决定的,因此在显示核心不同的情况下,核心频率高并不代表此显卡性能强劲;比如9600PRO的核心频率达到了400MHz,要比9800PRO的380MHz高,但在性能上9800PRO绝对要强于9600PRO;在同样级别的芯片中,核心频率高的则性能要强一些,提高核心频率就是显卡超频的方法之一;显示芯片主流的只有ATI和NVIDIA两家,两家都提供显示核心给第三方的厂商,在同样的显示核心下,部分厂商会适当提高其产品的显示核心频率,使其工作在高于显示核心固定的频率上以达到更高的性能;2显存类型：显卡上采用的显存类型主要有SDR DDR SDRAM,DDR SGRAM、 DDR2 、DDR3 、DDR4 、DDR5;DDR SDRAM是Double Data Rate SDRAM的缩写双倍数据速率 ,它能提供较高的工作频率,带来优异的数据处理性能;DDR SGRAM是显卡厂商特别针对绘图者需求,为了加强图形的存取处理以及绘图控制效率,从同步动态随机存取内存SDRAM所改良而得的产品;SGRAM允许以方块 Blocks 为单位个别修改或者存取内存中的资料,它能够与中央处理器CPU同步工作,可以减少内存读取次数,增加绘图控制器的效率,尽管它稳定性不错,而且性能表现也很好,但是它的超频性能很差;目前市场上的主流是DDR2DDR3 ;ATi则有部分显卡是GDDR4,GDDR5位宽：显存位宽是显存在一个时钟周期内所能传送数据的位数,位数越大则瞬间所能传输的数据量越大,这是显存的重要参数之一;目前市场上的显存位宽有64位、128位、256位和512位几种,人们习惯上叫的64位显卡、128位显卡和256位显卡就是指其相应的显存位宽;显存位宽越高,性能越好价格也就越高,因此512位宽的显存更多应用于高端显卡,而主流显卡基本都采用128和256位显存;显存带宽＝显存频率X显存位宽/8,在显存频率相当的情况下,显存位宽将决定显存带宽的大小;例如：同样显存频率为500MHz的128位和256位显存,那么它俩的显存带宽将分别为：128位＝500MHz128∕8=8GB/s,而256位＝500MHz256∕8=16GB/s,是128位的2倍,可见显存位宽在显存数据中的重要性;显卡的显存是由一块块的显存芯片构成的,显存总位宽同样也是由显存颗粒的位宽组成;显存位宽＝显存颗粒位宽×显存颗粒数;显存颗粒上都带有相关厂家的内存编号,可以去网上查找其编号,就能了解其位宽,再乘以显存颗粒数,就能得到显卡的位宽;容量：这个就比较好理解了,容量越大,存的东西就越多,当然也就越好;目前主流的显存容量128MB、256MB、512MB,1024MB等;封装类型显存封装形式主要有:TSOP Thin Small Out－Line Package薄型小尺寸封装QFP Quad Flat Package小型方块平面封装MicroBGA Micro Ball Grid Array微型球闸阵列封装,又称FBGAFine-pitch Ball Grid Array2004年前的主流显卡基本上是用TSOP和MBGA封装,TSOP封装居多. 但是由于nvidia的gf3、4系的出现,MBGA成为主流,mpga封装可以达到更快的显存速度,远超TSOP 的极限400MHZ;速度：显存速度一般以ns纳秒为单位;常见的显存速度有7ns、6ns、、5ns、4ns,、、、等,越小表示速度越快\越好;显存的理论工作频率计算公式是：额定工作频率MHz＝1000/显存速度×n得到n因显存类型不同而不同,如果是SDRAM显存,则n=1；DDR显存则n=2；DDRII显存则n=4;频率：显存频率一定程度上反应着该显存的速度,以MHz兆赫兹为单位;显存频率随着显存的类型、性能的不同而不同：SDRAM显存一般都工作在较低的频率上,一般就是133MHz和166MHz,此种频率早已无法满足现在显卡的需求;DDR SDRAM显存则能提供较高的显存频率,因此是目前采用最为广泛的显存类型,目前无论中、低端显卡,还是高端显卡大部分都采用DDR SDRAM,其所能提供的显存频率也差异很大,主要有400MHz、500MHz、600MHz、650MHz等,高端产品中还有800MHz或900MHz,乃至更高;显存频率与显存时钟周期是相关的,二者成倒数关系,也就是显存频率＝1/显存时钟周期;如果是SDRAM显存,其时钟周期为6ns,那么它的显存频率就为1/6ns=166 MHz；而对于DDR SDRAM,其时钟周期为6ns,那么它的显存频率就为1/6ns=166 MHz,但要了解的是这是DDR SDRAM的实际频率,而不是我们平时所说的DDR显存频率;因为DDR在时钟上升期和下降期都进行数据传输,其一个周期传输两次数据,相当于SDRAM频率的二倍;习惯上称呼的DDR频率是其等效频率,是在其实际工作频率上乘以2,就得到了等效频率;因此6ns的DDR 显存,其显存频率为1/6ns2=333 MHz;但要明白的是显卡制造时,厂商设定了显存实际工作频率,而实际工作频率不一定等于显存最大频率;此类情况现在较为常见,如显存最大能工作在650 MHz,而制造时显卡工作频率被设定为550 MHz,此时显存就存在一定的超频空间;这也就是目前厂商惯用的方法,显卡以超频为卖点;3技术象素渲染管线：渲染管线也称为渲染流水线,是显示芯片内部处理图形信号相互独立的的并行处理单元;在某种程度上可以把渲染管线比喻为工厂里面常见的各种生产流水线,工厂里的生产流水线是为了提高产品的生产能力和效率,而渲染管线则是提高显卡的工作能力和效率; 渲染管线的数量一般是以像素渲染流水线的数量×每管线的纹理单元数量来表示;渲染管线的数量是决定显示芯片性能和档次的最重要的参数之一,在相同的显卡核心频率下,更多的渲染管线也就意味着更大的像素填充率和纹理填充率,从显卡的渲染管线数量上可以大致判断出显卡的性能高低档次;但显卡性能并不仅仅只是取决于渲染管线的数量,同时还取决于显示核心架构、渲染管线的的执行效率、顶点着色单元的数量以及显卡的核心频率和显存频率等等方面;一般来说在相同的显示核心架构下,渲染管线越多也就意味着性能越高,但是在不同的显示核心架构下,渲染管线的数量多就并不意味着性能更好,例如4×2架构的GeForce2 GTS其性能就不如2×2架构的GeForce4 MX440;顶点着色引擎数顶点着色引擎Vertex Shader,也称为顶点遮蔽器,根据官方规格,顶点着色引擎是一种增加各式特效在3D场影中的处理单元,顶点着色引擎的可程式化特性允许开发者靠加载新的软件指令来调整各式的特效,每一个顶点将被各种的数据变素清楚地定义,至少包括每一顶点的x、y、z坐标,每一点顶点可能包函的数据有颜色、最初的径路、材质、光线特征等;顶点着色引擎数越多速度越快;3D API：API是Application Programming Interface的缩写,是应用程序接口的意思,而3D API则是指显卡与应用程序直接的接口;3D API能让编程人员所设计的3D软件只要调用其API内的程序,从而让API自动和硬件的驱动程序沟通,启动3D芯片内强大的3D图形处理功能,从而大幅度地提高了3D程序的设计效率;如果没有3D API,在开发程序时程序员必须要了解全部的显卡特性,才能编写出与显卡完全匹配的程序,发挥出全部的显卡性能;而有了3D API这个显卡与软件直接的接口,程序员只需要编写符合接口的程序代码,就可以充分发挥显卡的性能,不必再去了解硬件的具体性能和参数,这样就大大简化了程序开发的效率;同样,显示芯片厂商根据标准来设计自己的硬件产品,以达到在API调用硬件资源时最优化,获得更好的性能;有了3DAPI,便可实现不同厂家的硬件、软件最大范围兼容;比如在最能体现3D API的游戏方面,游戏设计人员设计时,不必去考虑具体某款显卡的特性,而只是按照3D API的接口标准来开发游戏,当游戏运行时则直接通过3D API来调用显卡的硬件资源;目前个人电脑中主要应用的3D API有：DirectX和OpenGL;RAMDAC频率和支持最大分辨率：RAMDAC是Random Access Memory Digital/Analog Convertor的缩写,即随机存取内存数字～模拟转换器;RAMDAC作用是将显存中的数字信号转换为显示器能够显示出来的模拟信号,其转换速率以MHz表示;计算机中处理数据的过程其实就是将事物数字化的过程,所有的事物将被处理成0和1两个数,而后不断进行累加计算;图形加速卡也是靠这些0和1对每一个象素进行颜色、深度、亮度等各种处理;显卡生成的都是信号都是以数字来表示的,但是所有的CRT显示器都是以模拟方式进行工作的,数字信号无法被识别,这就必须有相应的设备将数字信号转换为模拟信号;而RAMDAC就是显卡中将数字信号转换为模拟信号的设备;RAMDAC 的转换速率以MHz表示,它决定了刷新频率的高低与显示器的“带宽”意义近似;其工作速度越高,频带越宽,高分辨率时的画面质量越好.该数值决定了在足够的显存下,显卡最高支持的分辨率和刷新率;如果要在1024×768的分辨率下达到85Hz的分辨率,RAMDAC的速率至少是1024×768×85Hz×折算系数≈90MHz;目前主流的显卡RAMDAC都能达到350MHz和400MHz,已足以满足和超过目前大多数显示器所能提供的分辨率和刷新率;。

5000块钱电脑配置CPU:英特尔酷睿i5 四核处理器3450盒1350主板：技嘉（GIGABYTE）GA-H77M-D3H 800内存：金士顿DDR3 1333 4G 台式机内存X2台式机内存280 硬盘：西部数据蓝盘500G WD5000AAKX 7200转16M 420 显卡：影驰(Galaxy)GTX560四星黑将1400电源：酷冷至尊（CoolerMaster）雷霆500 280机箱：鑫谷（Segotep）走线王C2R 中塔式电脑机箱150显示器：冠捷2217V5 22英寸宽屏液晶显示器800鼠标：双飞燕G9-530HX无孔无线鼠标100键盘：精灵雷神K7合计：5400元CPU: 英特尔酷睿i5 四核处理器3450盒1260Intel 酷睿i5 3450（盒）适用类型台式机CPU系列酷睿i5 3400包装形式盒装CPU主频 3.1GHz最大睿频 3.5GHz总线类型DMI总线总线频率 5.0GT/s插槽类型LGA 1155核心代号Ivy Bridge核心数量四核心线程数四线程制作工艺22纳米热设计功耗(TDP) 77W三级缓存6MB指令集SSE4.1，4.2，AVX内存控制器DDR3 1333MHz，DDR3 1600MHz支持最大内存32GB超线程技术不支持虚拟化技术Intel VT64位处理器是Turbo Boost技术支持集成显卡是显卡基本频率650MHzIntel 酷睿i5-3450采用22纳米工艺制程，插槽类型为LGA 1155，原生内置四核心，四线程。

处理器默认主频高达3.1GHz，最高睿频可达3.5GHz。

三级高速缓存容量高达6MB，这样使得CPU在处理数据时提高了命中率，并且使软件加载时间大大缩短。

内存控制器为双通道DDR31333MHz或1600MHz，使得系统在数据读取方面迅速，以避免在CPU在数据调用时造成的性能瓶颈。

由于采用了最新的制作工艺，也将为玩家带来更低的功耗和发热，让系统运行更加持续、稳定。

影驰730显卡
影驰730显卡是一款入门级的显卡产品，适合用于办公、娱乐等轻度使用场景。

该显卡采用了28nm制程工艺，搭载了GK208 GPU，有384
个CUDA核心和16个纹理单元，频率为902MHz。

与此同时，显存方面，影驰730显卡配置了2GB GDDR5显存，频率为1800MHz，位宽为64bit，传输带宽为28.8GB/s。

整体性能较
为有限，适合处理一些基本的图像、视频渲染以及一些简单的
3D游戏。

在接口方面，影驰730显卡拥有HDMI、DVI和VGA接口，
以满足不同显示设备的需求。

此外，该显卡还支持NVIDIA PhysX物理引擎、TXAA抗锯齿技术和3D Vision技术，提供
更加真实、流畅的游戏画面效果。

在功耗方面，影驰730显卡采用了单电源供电设计，TDP仅
为23W。

因此，在无需额外供电的情况下，即可正常工作。

这使得该显卡在一些功耗有限的机箱中更易于安装和使用。

总结起来，影驰730显卡是一款价格适中、性能一般的入门级显卡。

它适用于轻度使用场景，如办公、娱乐和一些简单的游戏。

如果需要更高的性能，建议选择更高级别的显卡产品。

影驰960显卡
影驰960显卡是一款性能稳定、价格实惠的中低端显卡，适合一般的办公和娱乐需求。

首先，影驰960显卡采用了NVIDIA的GM206核心，流处理器有1024个，显存为2GB GDDR5，内存位宽为128位。

这样的配置使得影驰960显卡能够在一般的办公软件和娱乐应用中表现出良好的性能。

无论是日常文字处理、网页浏览还是观看高清视频，都能够顺畅流畅地运行。

其次，影驰960显卡在一些轻度游戏上也有不错的表现。

如《英雄联盟》、《守望先锋》等网络游戏，在中低画质下，可以达到平均60帧的流畅度。

同时，对于一些较老款的大型单机游戏，如《魔兽世界》、《战地3》等，也能够满足中等画质的要求。

不过，对于一些更加硬核的大型游戏，如《绝地求生》、《使命召唤：战地2》等，就需要将画质调低才能够达到较好的帧数。

此外，影驰960显卡还采用了双风扇散热设计，确保在长时间高负荷运行下的稳定性。

而且，功耗只有120W，省电效果也是相对较好的。

这使得影驰960显卡在使用过程中能够保持较低的噪音和温度，不会造成过多的干扰和不适感。

不过，需要注意的是，影驰960显卡作为一款中低端显卡，虽然能够满足一般办公和娱乐需求，但在大型游戏和专业图形应用方面的表现有限。

如果需要更高性能的显卡，可能需要考虑升级到更高端的型号。

总结起来，影驰960显卡是一款性能稳定、价格实惠的中低端显卡，适合一般的办公和娱乐需求。

它的性能表现和散热效果都是相对不错的，能够满足一般用户的日常使用。

但在大型游戏和专业图形应用方面的表现有限，如果有更高要求，可能需要考虑其他高端型号的显卡。

影驰gt730 1g显卡维修手册
显卡核心
芯片厂商NVIDIA
显卡芯片GeForce GT730
显示芯片系列NVIDIA GT700系列
制作工艺28纳米
核心代号GK208
核心频率902MHz
CUDA核心384个
显存规格
显存频率5010MHz
显存类型GDDR5
显存容量1GB
显存位宽64bit
最大分辨率4096×2160
显卡接口
接口类型PCI Express 2.0 16X
I/O接口1×HDMI接口，1×DVI接口，1×VGA接口
电源接口无外接电源接口
其它参数
显卡类型入门级
散热方式散热风扇
支持HDCP 是
其它特点支持NVIDIA SLI技术，PhysX物理加速技术，3D Vision技术保修信息
保修政策享受三包服务
质保时间2年
质保备注7天包退，15天内包换，2年保修
客服电话
电话备注9:00-18:00
详细内容影驰显卡系列产品的售后服务为：自售出之日起7天内包退，15天内包换，2年包修的三包服务承诺，另外对超出2年免费包修的客户自售出之日起第3年内客户还可以享受公司的有偿服务。

轻松支持Zen 3处理器影驰B550 GAMER 主板近期AMD处理器市场份额不断提升，原因就是AMD发布了Zen 3架构处理器，在单核心性能、多核心性能上较竞争对手都有优势，AMD Zen 3处理器成为了市场上的抢手货。

那么目前市面上的那些高性价比AMD主板能否很好地支持Zen 3处理器，本次我们特别对来自影驰的B550 GAMER主板进行了测试。

与传统纯黑配色的主板不同，影驰B 550 GAMER主板也是现在“白色新势力”中的一员。

它采用了白色的I/O装甲、银色的散热片与黑色PCB的三色撞色设计，再配合盔甲造型、充满金属质感的散热片，切割有型、棱角分明的I/O装甲，给人大气、科技、时尚的第一印象。

而在最关键的做工方面，该主板的做工用料也毫不含糊，其处理器供电部分采用了8+2相供电设计。

其中在处理器核心供电部分，每相供电配备两颗来自韩国美格纳的低内阻MOSFET ，上桥为美格纳MDU1514，下桥为MDU1511。

其中美格纳MDU1514采用PowerDFN56封装，最大可通过电流为66A，最大导通电阻不超过9mΩ。

而MDU1511同样为PowerDFN56封装，但最大可通过电流为100A，最大导通电阻不超过3.3mΩ。

两款MOSFET的性能都比较优异，同时处理器供电部分还搭配了全封闭电感、固态电容等高品质元器件。

扩展能力上，得益于B550芯片组的采用，该主板原生就具备同时支持PCIe 4.0显卡与SSD的能力。

其在CPU附近提供了一个支持PCIe 4.0 x4的M.2 SSD插槽，以及一个拥有金属强化层，可以保证显卡插槽、显卡在长时间使用后也不会变形的PCIe 4.0 x16显卡插槽。

网络上，影驰为这款主板采用了稳定、可靠的瑞昱RTL8111H千兆网卡，其内置LDO低压差线性稳压器，支持ACPI高级配置和电源管理接口、高级电源管理技术。

音频方面，影驰B550 GAMER主板则采用了来自瑞昱的ALC892 7.1声道音频芯片。
