电气安装工程通病原因分析及预防措施（1）管路敷设通病：管路不齐，管口进入箱盒不一致，钢管管口出现毛刺，弯曲半径不够，有扁凹、开裂和严重锈蚀现象，该进行防腐处理的未做，墙面地面敷设管路出现裂缝。
原因分析：锯管管口不齐，是因为操作时，钢锯不垂直和不正。
管口入箱盒长短不一致，是由于箱盒外边未用锁母，箱盒内又没有设挡板而造成。
管口有毛刺是由于锯管后未用锉刀打光口，弯曲半径太小是因为煨管肘出弯太急，弯管器的槽过宽也会出现管径弯扁，表面凹裂现象，出现裂缝是因为管路的保护层太薄引起，在受力的情况下出现裂缝。
预防措施：锯管时，人必须站稳，手腕不颤动，出现马蹄口时，可用板锉锉平，然后再用圆锉将管口锉成喇叭口。
管口入箱盒时必须用专用配套锁母，配电箱入管较多时，可在箱内设置一块平挡板，将入箱的管子顶住，待管路固定后，拆去此板确保管口人箱一致。
管子煨弯时应用厂家配套专用定型的弯管器，随着煨弯随着向后移动煨弯器，使煨出的弯平滑，敷设管路时，保护层一定要大于2cm以上，这样才能避免出现裂缝现煨弯及焊接处刷防腐漆有遗漏。
（2）箱盒安装质量通病：箱盒安装标高不一致，箱盒开孔不整齐,铁盒变形,箱盒变形,箱盒抹灰缺阳角,现浇混凝土墙内箱盒移位,安装电器后，箱盒内脏物未清除。
原因分析：稳箱盒时未参照土建装修预放的统一水平线控制标高，尤其是在现浇混凝土墙、柱内配管的模板放平线未找，铁箱盒用电气焊切割开孔，致使箱盒变形，孔径不规矩，木箱盒开孔用钢锯锯成长方口，甚至敲掉一块箱子帮，土建施工时模板变形或移动，而使箱盒移位，凹过墙面，土建施工抹底子灰时，盒子口没有抹整齐，安装电器时没有清除残存及箱盒的脏物和灰砂。
预防措施：稳箱：盒找标高时，可以参照土建装修统一预放的水平线(水平的50cm装饰线)，在混凝土、柱内稳箱盒时，除参照钢筋上的标高点外，还应与土建技术人员联系定位，用经纬仪测定出标高，以确定室内各点地平线。
稳装现浇混凝土墙内的箱盒时，应与钢筋网先连接牢固，并在后面加撑子，使之能被模板顶牢，不易移位。
电气安装工程施工质量通病及防治措施通病一：电线电缆的敷设不规范电缆敷设不规范可能导致以下问题：电缆束集中过大，布线混乱，易导致电缆绝缘磨损甚至短路；电缆敷设过弯，容易导致电缆皱折、护套损坏；电缆悬空敷设，易出现挂线现象。
防治措施：1.设计时合理规划电缆走向和敷设区域，避免电缆束过大，布线混乱。
2.严格控制电缆敷设半径，不得低于产品规定的最小弯曲半径。
3.对于悬空敷设的电缆，应该采取合适的支、固、挂装置，保证电缆的支撑和保护。
通病二：电线接头的质量问题电线接头的质量问题主要体现在接头的接触电阻过大或不良接触，容易导致线路过载、发热、引发火灾等安全隐患。
防治措施：1.确保接线端子的材质符合规范要求，且表面洁净，无油污或氧化层。
2.接线时必须严格按照接线图和说明书进行接线，确保连接可靠、牢固。
3.对于安装在外露环境中的电线接头，应采取相应的防水、防腐措施，以防止绝缘老化和接触电阻增加。
通病三：电气设备的固定不牢电气设备固定不牢可能导致设备松动、摇晃，甚至掉落，引发事故。
防治措施：1.对于电气设备的固定，应按照设计和规范要求进行，保证设备的稳定性和牢固性。
2.选择适当的固定件和固定方法，确保设备的安全装配。
3.对于设备周围的支撑结构，如墙体、地面，应严格按照设计要求进行加固，以保证设备的安全使用。
通病四：母线的支撑不稳定母线支撑不稳定可能导致母线位移、振动，甚至断裂。
防治措施：1.设计时应考虑母线规格、重量和布置方式等因素，合理选择和布置母线的支撑装置。
2.母线支撑装置应有足够的刚度和稳定性，以保证母线的安全支持。
3.对于较长的母线段，应增设适当的支撑装置，以防止其因自重和电流冲击而发生振动。
通病五：电缆槽的漏水漏水问题电缆槽漏水会导致电缆绝缘老化、短路，影响电气系统的正常运行。
防治措施：1.在电缆槽施工之前，要对基础进行检查和处理，确保地面平整、干燥，并填补好裂缝，以防止水漏入电缆槽内。
2.电缆槽的施工应选用耐水、防水性能良好的材料，并定期对其进行检查和维护，保持其完好、密封。
电气安装工程通病及其防治措施一、电线布线不合理在电气安装工程中，电线布线是一个重要的环节。
电线布线不合理往往会给电气系统带来很多潜在问题。
以下是常见的电线布线问题及其防治措施：1. 电线过多交叉电线过多交叉可能导致交叉部位过于拥挤，从而影响散热和降低线路的耐久性。
此外，电线过多交叉还会导致电磁干扰和信号丢失的问题。
防治措施：在电线布线时，应根据实际需要合理安排电线的位置，尽量减少电线交叉的情况，降低因交叉造成的问题。
2. 电线过长电线过长会导致电压下降，降低设备的工作效率。
此外，电线过长还会增加线路故障的概率。
防治措施：在电线布线时，应根据实际需要合理安排电线的长度，尽量减少电线过长的情况。
3. 电线过短电线过短往往会导致连接不牢固、电线接触不良等问题，从而影响设备的稳定运行。
防治措施：在电线布线时，应根据实际需要合理安排电线的长度，尽量避免电线过短的情况。
二、绝缘材料不当电气设备中，绝缘材料用于隔离电路，确保电路的安全运行。
以下是常见的绝缘材料问题及其防治措施：1. 绝缘材料老化绝缘材料老化会导致绝缘性能下降，从而增加电气设备故障的风险。
防治措施：定期对电气设备进行维护和检查，及时更换老化的绝缘材料。
2. 绝缘材料选择不当绝缘材料的选择不当可能导致绝缘性能不足，从而增加电气设备故障的概率。
防治措施：选择符合标准的绝缘材料，避免使用劣质绝缘材料。
三、接地不良接地是保证电气设备安全运行的重要手段，接地不良可能导致接电不畅、漏电等问题。
以下是常见的接地问题及其防治措施：1. 接地装置选择不当接地装置选择不当可能导致接地电阻过大，从而降低了接地的可靠性。
防治措施：选择符合标准的接地装置，并对其进行正确的安装和维护。
2. 接地电阻过大接地电阻过大可能导致接地不良，增加电气设备漏电的风险。
防治措施：定期对接地装置进行检查和维护，确保接地电阻符合要求。
四、线缆线路保护不足线缆线路保护不足可能导致线路短路、过载等故障，进而影响设备运行。

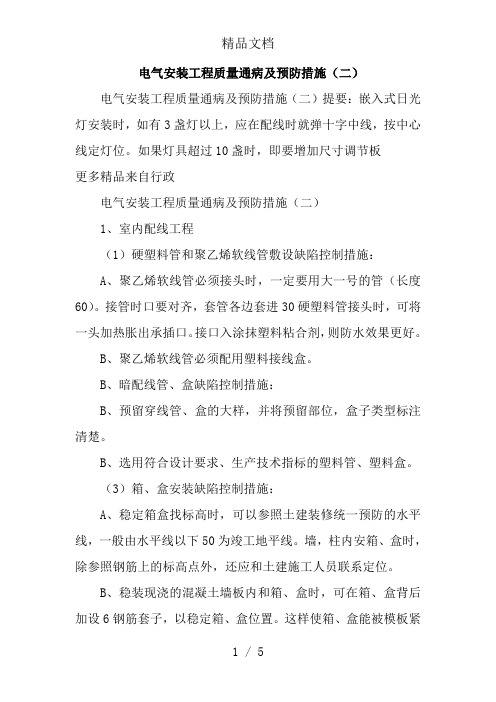

电气安装工程质量通病及预防措施（二）电气安装工程质量通病及预防措施（二）提要：嵌入式日光灯安装时，如有3盏灯以上，应在配线时就弹十字中线，按中心线定灯位。
如果灯具超过10盏时，即要增加尺寸调节板更多精品来自行政电气安装工程质量通病及预防措施（二）1、室内配线工程（1）硬塑料管和聚乙烯软线管敷设缺陷控制措施：A、聚乙烯软线管必须接头时，一定要用大一号的管（长度60）。
接管时口要对齐，套管各边套进30硬塑料管接头时，可将一头加热胀出承插口。
接口入涂抹塑料粘合剂，则防水效果更好。
B、聚乙烯软线管必须配用塑料接线盒。
B、暗配线管、盒缺陷控制措施：B、预留穿线管、盒的大样，并将预留部位，盒子类型标注清楚。
B、选用符合设计要求、生产技术指标的塑料管、塑料盒。
（3）箱、盒安装缺陷控制措施：A、稳定箱盒找标高时，可以参照土建装修统一预防的水平线，一般由水平线以下50为竣工地平线。
墙，柱内安箱、盒时，除参照钢筋上的标高点外，还应和土建施工人员联系定位。
B、稳装现浇的混凝土墙板内和箱、盒时，可在箱、盒背后加设6钢筋套子，以稳定箱、盒位置。
这样使箱、盒能被模板紧紧地夹牢，不易移位。
c、箱、盒开眼孔，木制品必须用木钻，铁制品开孔如无大钻头时，可以自制开孔的划刀架具，先在需要开孔的中心钻个小眼，然后将划刀置于台钻上钻孔，保证箱、盒眼孔整齐。
D、穿线前，应先清除箱、盒内灰渣，再刷二道防锈漆，穿好导线后，用接线盒盖将盒子临时盖好，盒盖周边要小于圆木或插座板、开关板，但应大于盒子。
（4）管内穿线缺陷控制措施：A、穿线之前应严格戴好护口，管口无丝扣的可戴塑料内护口；放线时应用放线车，将整盘导线放在线盘上，并在线轴上做出记号，自然转动线轴放出导线，就不出现螺圈，可以防止背扣和电线拖地弄脏。
B、为了保证相线，零线不相混淆，用不同颜色的塑料线。
单位工程零线统一用黑色和绿色，或者在放线车的线轴上做出记号，以保证做到相线和零线严格区分。
（5）箱板安装缺陷控制措施：A、铁箱铁盘面都要严格安装良好的保护接地（零）线，箱体的保护接地线可以做在盘后，但盘面的保护接地线必须做在盘面包的明显处，为了便于检查测试，不准将接地线压在配电盘盘面包的固定螺丝上，要专开一孔，单压螺丝。
质量通病防治措施机电安装工程质量通病电气安装质量通病xx年xx月xx日•质量通病产生的原因•质量通病的危害•质量通病的防治措施目录•质量通病的处理办法•预防质量通病的建议01质量通病产生的原因施工组织设计不合理，导致施工混乱、不规范，影响电气安装质量。
施工方面因素施工组织不合理施工人员操作不规范，如接线不规范、焊接不牢固等，导致电气安装质量差。
操作不规范施工过程中，质量检查不严格，未能及时发现和解决问题，导致后续质量问题。
质量检查不到位使用的电气设备、材料等不符合规范要求，影响安装质量和性能。
材料不合格使用的电气设备老化，容易发生故障，影响电气安装质量。
设备老化设备材料方面因素工艺落后采用的工艺落后，难以保证电气安装质量。
缺乏技术支持缺乏专业的技术支持，无法解决电气安装中出现的问题。
操作工艺因素设计不合理设计不合理，导致电气安装困难或无法正常工作。
环境影响环境因素对电气安装产生影响，如温度、湿度、灰尘等。
其他因素02质量通病的危害电路故障电气安装质量问题可能导致电路短路、断路等问题，轻则造成电器设备损坏，重则引发火灾。
电压不稳定电气安装质量问题可能导致电压不稳定，影响电器设备的使用和寿命。
设备损坏电气安装质量问题可能导致电器设备损坏，影响使用和寿命。
对使用功能的影响电气安装质量问题可能导致电缆老化和短路，从而引发火灾和人身伤亡事故。
电缆老化和短路设备过载设备过热电气安装质量问题可能导致设备过载，从而引发电器设备损坏和火灾。
电气安装质量问题可能导致设备过热，从而引发电器设备损坏和火灾。
03对耐久性的影响0201电气安装质量问题可能导致线路凌乱，影响美观和安全。
线路凌乱电气安装质量问题可能导致设备不整洁，影响美观和安全。
设备不整洁电气安装质量问题可能导致安装位置不当，影响使用和安全。
安装位置不当对观感的影响03质量通病的防治措施施工前的防治措施完善设计方案合理规划和布局电气安装工程，确保设计方案符合规范和标准，减少安装过程中的问题。
电气设备安装过程中存在的问题以及预防措施1. 引言1.1 电气设备安装过程中存在的问题以及预防措施电气设备的安装是一个复杂而关键的环节，其中可能存在各种问题，需要采取相应的预防措施以确保安全可靠地运行。
在电气设备安装过程中，常见的问题包括安装时未经过严格检查、电气设备与其他设备安装不协调、安装过程中存在安全隐患、安装质量不达标以及安装后调试不到位等。
安装时未经过严格检查可能导致设备在运行过程中出现问题，因此在安装前应对设备进行全面检查，确保各部件完好无损。
电气设备与其他设备安装不协调可能引起设备之间的干扰，影响整体运行效果。
在安装过程中需要充分沟通和协调，确保各设备之间的配合。
安装过程中存在安全隐患是一个极为严重的问题，可能造成人员伤亡和设备损坏。
为此，必须严格遵守安全规定，采取必要的安全措施，确保安装过程安全可靠。
要保证安装质量达标，遵守相关规范和标准，确保设备安装符合要求。
安装后调试不到位可能影响设备的正常运行，影响生产效率。
需要加强安装后的调试工作，确保设备能够正常运行。
为了避免电气设备安装过程中可能存在的问题，必须加强安装前的检查与沟通，保证安全措施的落实，遵守相关规范和标准，加强安装后的调试工作，定期对安装后的电气设备进行检查和维护，以确保设备安全可靠地运行。
2. 正文2.1 问题一：安装时未经过严格检查安装时未经过严格检查可能导致电气设备安装不规范、存在安全隐患，甚至影响设备的使用寿命。
在安装过程中，如果未经过严格检查，可能会造成电气连接不牢固、线路错误连接、绝缘不良等问题，给设备的正常运行带来隐患。
未经过严格检查的安装还容易导致设备调试困难、功能异常等问题，给使用者带来不必要的麻烦和损失。
为了预防这一问题，需要在安装电气设备之前，进行严格的检查和评估，确保安装符合规范和标准。
安装人员应该准确理解设备的安装要求，严格按照安装说明书操作，避免因疏忽而导致安装不到位。
在安装完成后，也需要再次进行检查，确保设备安装完全符合要求，保障设备的正常使用和安全运行。
电气设备安装过程中存在的问题以及预防措施
电气设备的安装是工业生产中不可或缺的一环，然而在安装过程中常常会遇到一些问题，这些问题可能会影响设备的正常使用甚至造成安全隐患。
在安装电气设备时，必须重视存在的问题并采取预防措施，以确保设备的安全运行。
一、存在的问题
1. 电气线路设计不当
在电气设备的安装过程中，电气线路的设计往往是一个关键环节。
如果电气线路设计不当，可能会导致供电不稳定、短路、漏电等问题，进而影响设备的正常运行。
2. 接地不良
电气设备的接地不良是一个常见的问题，这可能会导致电气设备的外壳带电，存在触电风险。
3. 电缆布线混乱
在电气设备的安装过程中，电缆的布线往往是一个重要的环节。
如果电缆布线混乱，可能会导致电缆之间相互干扰、损坏，甚至形成火灾隐患。
4. 设备安装位置选择不当
设备安装位置的选择不当可能会导致设备运行时受到外部干扰，或者对设备的日常维护保养造成不便，进而影响设备的正常使用。
5. 人为操作不当
在电气设备的安装过程中，如果操作人员对设备的安装方法、规范要求等不够了解，可能会导致误操作，进而影响设备的安装质量和安全运行。
二、预防措施
1. 电气线路设计要合理
在电气设备的安装过程中，应该由专业的电气工程师进行电气线路的设计，并严格按照国家相关标准和规范进行设计，确保电气线路的安全稳定运行。
3. 电缆布线要整齐有序
在电气设备的安装过程中，应该严格按照设计图纸进行电缆的布线，确保电缆之间不会相互干扰、损坏，从而保障设备的运行安全。
通过以上预防措施的实施，电气设备在安装过程中存在的问题将得到有效地解决和预防，从而保障电气设备的安全运行。
建筑电气安装工程存在的质量问题及预防措施摘要：建筑电气安装的工程质量直接影响建筑的安全性，因此对工程中常见的质量通病应给予足够的重视，应做到有效控制以确保工程质量。
本文根据工作实践，对建筑电气安装施工中遇到的质量问题进行了简述，并提出了预防措施。
关键词：建筑电气安装质量预防措施1、电气安装工程质量差产生的原因1.1从事电气安装的人员技术素质差。
1.2电气材料市场混乱，把关不严。
很多工程都是私人承包，在利益驱动下，大量不合格材料用到工程上，严重影响工程质量。
1.3施工企业对电气安装质量不够重视。
企业内部质量保证体系往往“重主体、轻安装”，忽视安装环节。
1.4土建、电气两个专业配合不够。
土建施工人员不按设计要求配合电工完成预留过程，致使许多配电箱的安装上下挤砖，歪歪斜斜，开关距门太远，一个房间的插座不在一个水平线上，既不美观又不能满足使用功能，给安装和使用都造成很多困难。
2、当前电气安装质量问题和防治措施2.1电气材料质量问题突出2.11配电箱1）配电箱内使用不合格的空气断路器和漏电保护开关。
工程中使用假冒名牌的空气断路器和漏电开关的情况较多，许多配电箱内的空气断路器和漏电开关的型号或额定电流值与设计不相符，将开关改小的较多。
有的甚至把原设计为漏电保护开关的改用了空气断路器。
这些假冒伪劣产品对人身安全与电气用电安全会造成极大的危害。
2）电箱内进线与各回路出线相比，线径截面偏小的现象较为普遍。
许多住宅工程中设计总表箱内每户总开关的出线回路为10mm2，但其上级回路却只有6mm2，这样容易给施工人员造成错觉。
盲目增加负荷，造成进线过载发热。
形成火灾隐患，所以应根据设计出线回路线径大小来选择箱内接线线径，并且配电箱到现场后必须仔细检查。
不符合要求的坚决整改。
3）动力、照明、插座箱箱体钢板、塑壳的厚度不够，影响箱体强度，耐腐蚀处理也达不到要求。
2.2电线、电缆及其他材料的质量问题：2.21存在问题1）电线、电缆的选用不符合规定要求，许多单位为获取高额的利润.而购进一些质量较差的电线、电缆。
电气安装工程质量通病及预防措施1、配线工程（1）硬塑料管和聚乙烯软线管敷设缺陷控制措施：聚乙烯软线管必须接头时，一定要用大一号的管（长度60mm）。
接管时口要对齐，套管各边套进30mm硬塑料管接头时，可将一头加热胀出承插口，将另一管口直接插入承插口。
在接口入涂抹塑料粘合剂，则防水效果更好。
聚烯软线管必须配用塑料接线盒。
根据《低压配电设计规范》（GB50054-1995）相关要求，同时根据实际施工情况，目前我公司已经全面推广使用铜管、金属软管，从根本上解决了此问题。
（2）暗配线管、盒缺陷控制措施：预留穿线管、盒的大样，并将预留部位，盒子类型标注清楚。
选用符合设计要求、生产技术指标的塑料管、塑料盒。
根据《低压配电设计规范》（GB50054-1995）相关要求，同时根据实际施工情况，目前我公司已经全面推广使用与铜管、金属软管配套的铜制暗盒（3）箱、盒安装缺陷控制措施：稳定箱盒找标高时，可以参照土建装修统一预放的水平线，一般由水平线以下50cm为竣工地平线。
墙，柱内安箱、盒时，除参照标高点外，还应和土建施工人员联系定位。
稳装现浇的混凝土墙板内和箱，盒时，可在箱，以稳定箱，盒位置。
这样使箱、盒能被模板紧紧地夹牢，不易移位。
箱、盒开眼孔，木制品必须用木钻，铁制品开孔如无大钻头时，可以自制开孔的划刀架具，先在需要开孔的中心钻个小眼，然后将划刀置于台钻上钻孔，保证箱、盒眼孔整齐。
穿线前，应先清除箱、盒内灰渣，再刷二道防锈漆，穿好导线后，用接线盒盖将盒子临时盖好，盒盖周边要小于圆木或插座板、开关板，但应大于盒子。
（4）管内穿线缺陷控制措施：穿线之前应严格戴好护口，管口无丝扣的可戴塑料内护口；放线时应用放线车，将整盘导线放在线盘上，并在线轴上做出记号，自然转动线轴放出导线，就不出现螺圈，可以防止背扣和电线拖地弄脏。
为了保证相线，零线不相混淆，用不同颜色的塑料线。
单位工程零线统一用黑色和文明，或者在放线车的线轴上做出记号，以保证做到相线和零线严格区分。
浅谈电气安装工程质量通病及预防措施摘要：建筑电气安装是一项技术性很强，又复杂，影响后来交付使用的工程，在安装过程中的多种问题都影响其安装质量。
找到问题所在，并采取相应的措施，才能保证供电系统的安全性、正确性和质量的可靠性。
关键词：电气安装；质量；通病；预防措施1电气工程质量通病与防治方法1．1电线管预理和敷设工作：工程中电线管道错综复杂，所涉及的管道数目也有成千上万根，在电线管敷设工序上，要考虑相互之间的位置是否交差，直径大于40的管子不要走楼板里敷设，不能出现电线管凹痕、开裂、压扁等现象；在电线管和配电装置相连接时应考虑管口和箱体的固定，管线不应露出太长，不能出现管口不平、管线长短层次不齐等。
室外进户管预理不符合要求现象：采用的钢管壁厚不符合要求；预埋深度不够，位置偏差较大；转弯处用电焊烧弯，进户管与地下室外墙的防水处理不好。
原因分析：施工企业对线路安装质量不够重视，企业内部质量保证体系通常“重主体、轻安装”，忽视安装环节。
施工现场未配备专职电气质检员，管理失控，并且施工人员缺少专业技术训练，甚至无证上岗，对规范、标准不熟悉，就盲目施工。
另外，线管材料不合格，施工单位偷工减料，电线管进场未经监理验收，很容易出现凹痕、开裂、压扁等现象，所以在电线管预埋和敷设过程中要持有严谨的工作态度，严格按照规范行事。
预防措施：进户预埋管必须使用厚壁钢管；加强与土建和其他相关专业的协调和配合，明确室外地坪标高，确保预埋管埋深不少于0.7ｍ；加强对承包队伍领导和材料采购员有关法规的教育，监理人员要严格执行材料进场需检验这一规定，堵住漏洞；预埋钢管上墙的弯头必须用弯管机弯曲，不允许焊接和烧焊弯曲；做好防水处理。
1．2电缆桥架安装。
电缆桥架必须根据图纸走向及现场建筑物特性设计弯头、长度等。
且必须考虑其机械强度，吊架、支架、支持点间距按设计及产品载荷技术要求敷设，桥架水平敷设时，桥架之间的接头应尽量设置在跨距的l／4左右；水平走向的电缆桥架每隔1．2m～3．Om设一吊架支持点。
本文由论文网期刊贡献
doc文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
电气设备安装论文电气设备论文：
浅谈电气安装工程质量通病的预防措施
[摘摘要 ]随着建筑科技的发展,建筑工程对质量要求也在不断提高, 结合当前建筑市场实际情况, 对电气安装工程在施工过程中存在的质量通病,谈谈防治措施。
[关键词关键词]建筑电气;质量通病;防治措施关键词 1 导管和线槽安装导管线槽经过建筑物变形缝未设温度补偿、柔性导管长度不受限制违反标准、导管敷设及与盒(箱)连接不符要求的现象仍较为普遍。
治理要求与措施: (1)在建筑物变形缝处导管和线槽应设补偿装置。
沿建筑物表面和支架上敷设的刚性绝缘导管应按设计要求装设温度补偿装置,如果在雨季施工,有漏雨的变形缝处还应该采取防雨措施。
(2)刚性导管经柔性导管与设备器具相连,柔性导管在动力工程中长度不大于 08m,在照明工程中不大于 12m。
(3)导管管口应平整光滑。
绝缘管与管、管与盒(箱)用插入法连接时,连接处结合面涂专用胶合剂,接口牢固密封;金属导管应采用内外迫母锁紧固定,管端螺纹外露 2~3 扣,管口应有护线塑料套嘴。
(4)绝缘导管在砌体上埋设时保护层厚度要大于 15mm,暗配的导管距建筑物表面的距离不应小于 15mm,疏散照明线路暗敷保护层厚度不小于 30mm。
(5)在露天和潮湿场所明装不应采用薄壁金属线管,其配套的盒、
箱应采用防水或防潮型,铁盒、箱及有关配件用热浸镀锌件。
2 线路、线路、开关的匹配一些工程的个别线路会出现开关与线路不匹配、上下级开关无选择性或者选择性倒置的现象,影响线路的过负荷保护或开关动作的正确性。
治理要求与措施: (1)按敷设方式及环境条件选择的导体载流量,不应小于计算电流, 此外还要满足动稳定和热稳定的要求。
导体的允许载流量应根据敷设处的温度进行校正。
(2)过负载保护电器的动作特性应同时满足下列条件:IB≤In≤IZ I2≤145IZ 其中: IB———线路计算负载电流; In———断路器额定电流或整定电流; IZ———导体允许持续载流量； I2———保证保护电器可靠动作的电流。
(3)当电气装置或其一部分接地故障保护不能满足切断故障回路的时间要求时,尚应在局部范围内作辅助等电位联结。
(4)配电线路采用的上下级保护电器,其动作应有选择性。
(5)住宅供电系统进户线截面不应小于 10mm2,分支回路截面不应小于 25mm2;每套住宅应设置总断路器,空调电源插座、电源插座与照明应分路设计。
多相供电时同一建筑物内电线绝缘层颜色选择应一
致, A 相黄色、B 相绿色、C 相红色、零线淡蓝色、保护地线黄绿双色。
3 芯线与电气设备的连接工艺芯线与设备器具相连工艺不当,影响连接可靠性、增大接触电阻, 严重者会造成局部打火、发热,甚至烧毁电器引发火灾。
治理要求与措施: (1)截面积在 10mm2 及以下的单股铜芯线和单股铝芯线直接与设备器具的端子连接。
(2)截面积在 25mm 2 及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接。
(3)截面积大于 25mm2 的多股铜芯线除设备自带插接式端子外, 接续端子后与设备器具的端子连接;多股铜芯线与插接式端子连接前, 端部拧紧搪锡。
(4)每个设备和器具的端子接线不多于 2 根电线。
配电屏、柜、箱、盘间配线电流回路应采用额定电压不低于 750V、芯线截面积不小于 25mm2 铜芯绝缘电线或电缆。
4 保护接地(零线选择保护接地零)线选择保护导体的截面选择过小或连接方式不当,则不足以承受流过的故障电流,或者在不损坏保护导体或破坏其电连续性时使保护器件动作。
此外,保护地线的颜色是有严格要求的。
治理要求与措施:
(1)保护地线(PE 线)在同一建筑物内应是黄绿相间色。
(2)非镀锌电缆桥架间连接板两端、金属导管、线槽两端跨接铜芯接地线最小允许截面为 4mm2。
(3)镀锌导管、可挠性金属软管、金属线槽不得熔焊跨接地线,专用接地卡两卡间连线为铜芯软线。
(4)配电柜和动力照明配电箱当保护线(PE 线)所用材质与相线相同时, PE 线最小截面积 SP 应符合: 相
线截面积 S(mm2) S≤16 16800 SP S 16 S/2 200 S/4
(5) PE 线采用单芯绝缘导线时按照机械强度要求截面应不小于: 有机械性的保护时为25mm2;无机械性的保护时为 4mm2。
接地或接零支线必须单独与接地接零干线相连接,不得串联连接。
5 跨接地线电气装置的可接近裸露导体未有可靠接地或接零,影响人身安全和供电线路的使用安全。
治理要求与措施: (1)金属电缆桥架及其支架、线槽、电缆支架、电缆导管必须接
地(PE)或接零(PEN)可靠。
(2)金属电缆桥架及其支架、线槽应全长不少于 2 处与接地或接零干线相连接。
(3)镀锌电缆桥架、线槽间连接板两端不跨接地线,但连接板两端不少于 2 个有防松措施的连接固定螺栓。
(4)柜、箱等金属框架及其基础型钢必须接地或接零可靠;装有电器的可开启门和框架的接地端子间应用合适截面的裸编织铜线连接且有标志。
6 照明配电箱配置工程实践中较多出现箱内接线混乱、标识不清,开关拒动或误动, 违反相关标准规范要求的现象。
治理要求与措施: (1)照明配电箱(盘)内,分别设置零线(N)和保护地线(PE)汇流排,零线和保护地线经汇流排配出。
(2)箱内开关动作可靠,带有漏电保护的回路,漏电动作电流和时间分别不大于 30mA 和 01s。
(3)箱内接线整齐,回路编号齐全,标识正确。
箱(盘)距地面 15m, 配电板距地面不小于 18m。
7 灯具保护接地或接零灯具金属外壳或其构件应有而未进行保护接地或接零处理,影响使用安全治理要求与措施:
(1)当普通灯具安装距地面高度小于 24m 时,灯具的可接近裸露导体必须接地(PE)或接零(PEN)可靠,并应有专用接地螺栓,且有标识。
(2)建筑景观照明灯具金属构架和灯具的可接近裸露导体及金属软管的接地(PE)或接零(PEN)可靠,且有标识。
8 灯具、灯具、插座安装各种灯具、插座有专门的要求,安装时未有针对性的技术措施。
治理要求与措施: (1)灯具固定应牢固可靠,不使用木楔,每个灯具绝缘台直径在 75mm 以上时固定螺钉或螺栓不少于 2 个。
(2)采用螺口灯头时,相线接于螺口灯头中间的端子上。
(3)花灯吊钩圆钢直径不应小于灯具挂销直径,且不小于 6mm。
大型花灯安装应按照灯具重量的 2 倍做过载试验。
(4)安全出口标志灯距地高度不低于 2m,且安装在疏散出口和楼梯口里侧的上方;疏散标志灯在安全出口的顶部,楼梯间、疏散走道及其转角处应安装在 1m 以下的墙面上。
疏散通道上标志灯间距不大于 20m。
9 插座接线单相两孔或三孔插座、三相四孔或五孔插座接线不按照规范的要求进行,以及 PE 或 PEN 线在插座间串联连接,违反国家强制性标准条文。
(1)单相两孔插座,面对插座的右孔或上孔与相线连接,左孔或下
孔与零线连接;单相三孔插座,面对插座的右孔与相线连接,左孔与零线连接(俗称“左零右相”)。
(2)单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN) 线接在上孔。
插座的接地端子不与零线端子连接。
同一场所的三相插座,接线的相序一致。
(3)接地(PE)或接零(PEN)线在插座间不允许串联连接,建议采用线帽压接或焊锡连接处理。
10 结论在建筑工程施工过程中,有很多质量通病,但不是不可避免的,只要我们能引起足够的重视,认真对待每一个环节,采取更为科学的管理方法,严格按照上面九条要求施工,或先做样板,加强技术交底等措施, 是完全可以预防的,提高工程质量,还要靠大家继续努力。
参考文献: 参考文献 [1]高发亮浅谈建筑电气设计中存在的问题与处理[J].煤矿现代化, 2005 (6). [2]肖明海建筑电气安装工程存在的问题与防治[J].广东土木与建筑, 2006 (9).
