水泵的常见平衡装置结构探讨摘要：在工业生产过程中，水泵是一种非常重要的机械，轴向力平衡装置是离心泵运行过程中必不可少的装置之一，它能够保证其运行过程的可靠性和使用寿命。
本文就水泵的轴向力平衡装置原理和结构进行了比较和探讨，以便做好水泵平衡装置的维护工作，提高水泵运行的稳定性。
关键词：离心泵轴向力平衡装置平衡盘单侧进水的离心泵在工作时水泵内吸入端的压力一定小于压出端，这样压力高的一端压出端的压力作用在叶轮上，使转子受到一个从压出端指向吸入端的一个力，这个力叫轴向推力。
轴向力必须采用不同的方法平衡，否则将使动、静部件发生摩擦或碰撞。
平衡离心泵轴向推力的方法很多，下面就一些常用方法加以介绍。
一、平衡孔平衡法平衡孔的结构如图1所示，在叶轮前都装有卡圈（密封环），在叶轮吸入口相对的叶轮后盖板上加工有平衡孔，使叶轮进口前后两侧的压力相等，作用在叶轮上的轴向椎力得到平衡。
这种平衡方法简单可靠，缺点是部分流体经平衡孔漏回叶轮的吸入侧时，将使叶轮流道中流体受到干扰，造成涡流损失，使泵的效率降低1。
图1 平衡孔的结构图-2 平衡管平衡结构________________________________________________________二、平衡管平衡法平衡管结构如图-2所示，平衡管是将叶轮后侧靠近轮的空穴与水泵吸水侧用管子连接起来，以使叶轮卡圈（密封环）以下两侧的力相平衡，从而消除了轴向推力。
采用平衡管平衡轴向推力的效果比较可靠、简单，但是效率比较低，泵内的损失比较大。
所以在一些小型离心泵中常采用平衡孔和平衡管综合使用方法效果更好。
三、对称进水平衡法在单级大流量离心泵中常采用双吸叶轮自动平衡轴向推力，多级大容量离心泵把叶轮设计为偶数，使其一半叶轮从左侧进水，另一半叶轮从右侧进水，这样两侧的轴向推力基本相等，自动平衡了轴向推力。
为了安全可靠可以采用推力轴承平衡剩余的轴向推力。
四、平衡鼓平衡鼓是个圆柱体，装在末级叶轮之后，随转子一起旋转。
1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。
主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。
产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。
公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。
公司拥有国内高水准的水泵性能测试中心，产品全部采用CAD设计软件和CFD计算流体力学软件等先进设计手段，产品经过精密铸造、热锻压、焊接、热处理、精加工、装配等十多道工序。
使用先进的数控加工中心、等离子焊接机、全自动气体保护、半自动真空熔焊机、超频真空热处理设备、高效加工专机、理化和探伤设备等各类高精密加工检测设备。
齐全的加工检测设备，于同行业中处领先地位，更加充分保证了产品的质量。
公司产品达二十大系列，一万多种规格。
产品广泛应用于：工业生产，建筑城镇供水，环保污水处理，市政工程，食品制药，水利电力，石油船舶等多种领域。
客户包括大庆油田、胜利油田、中国水利水电、浦项集团等世界知名企业。
2.天昊泵业集团有限公司天昊泵业集团是经工商总局批准成立的集团公司，位于京津冀一体化的青县经济开发区南区，是专业生产水泵和控制柜的大型厂家。
从设计、研发、铸造、精加工、装配、试验全部自己生产完成。
研发中心具有几十年水泵设计丰富经验的专业研究人员，又有年轻的本科毕业生的新生力量和操作能力较强的技术工人。
集团研发设备先进、研究方法科学，具有较强的产品研发、试制、测试能力，测试中心的测试水池总容积达200000m3，测试能力：口径Φ32-Φ3000mm，流量0-200000m3，压力0-10MPa，功率0-600kw/380V，200-3000kw/6KV-10KV。
测试系统精度达到GB/T32-2005《回转动力泵水力性能验收实验1级和2级》。

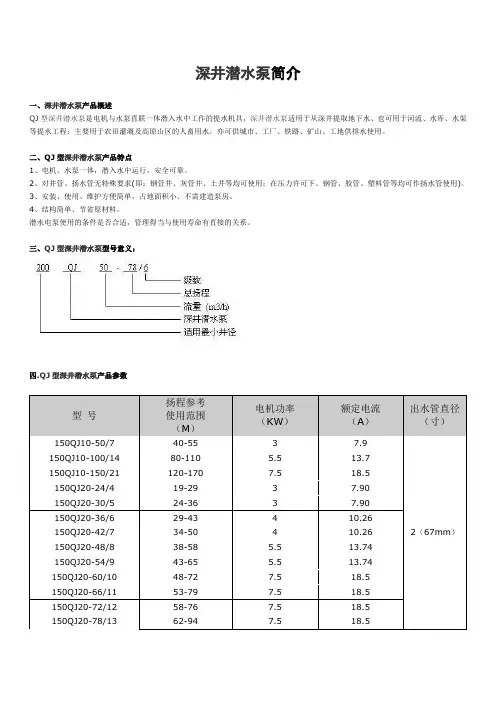

深井潜水泵简介一、深井潜水泵产品概述QJ型深井潜水泵是电机与水泵直联一体潜入水中工作的提水机具，深井潜水泵适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。
二、QJ型深井潜水泵产品特点1、电机、水泵一体，潜入水中运行，安全可靠。
2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。
3、安装、使用、维护方便简单，占地面积小、不需建造泵房。
4、结构简单、节省原材料。
潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。
三、QJ型深井潜水泵型号意义：四.QJ型深井潜水泵产品参数型号扬程参考使用范围（M）电机功率（KW）额定电流（A）出水管直径（寸）150QJ10-50/740-5537.92（67mm）150QJ10-100/1480-110 5.513.7150QJ10-150/21120-1707.518.5150QJ20-24/419-2937.90150QJ20-30/524-3637.90150QJ20-36/629-43410.26150QJ20-42/734-50410.26150QJ20-48/838-58 5.513.74150QJ20-54/943-65 5.513.74150QJ20-60/1048-727.518.5150QJ20-66/1153-797.518.5150QJ20-72/1258-767.518.5150QJ20-78/1362-947.518.5相关深井潜水泵,不锈钢潜水泵,不锈钢深井泵同类产品QJ型井用潜水电泵(深井泵)（结构图）：一、结构说明1.QJ型潜水电泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。
潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相鼠笼异歩电动机，电机与水泵通过爪式或中.键筒式联轴器直接；配备有不同规格的三芯电缆：起动设备为不同容量等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成，采用法兰联接，高扬程电泵釆用闸阀控制。
1潜水泵概述潜水泵是一种深井提水使用的重要设备，使用时整个潜水泵机组都要潜入水中工作。
根据调研在线了解，潜水泵把地下水提取到地表，是生活用水、矿山抢险、工业冷却、农田灌溉、海水提升、轮船调载，还可用于喷泉景观，热水潜水泵用于温泉洗浴，还可适用于从深井中提取地下水，也可用于河流、水库、水渠等提水工程潜水泵安拆、利用维护便利简单，占地面积小，不需建建泵房。
结构简单，节省本材料。
潜水泵结构紧凑，工做时只需将潜水泵放入水外即可启动工做，安拆简单，挪动便利。
因为它结构简单、体积小、利用便利，果此获得了敏捷成长电机、水泵一体，潜入水外运转，平安靠得住。
对井管、扬水管无特殊要求（即：钢管井、灰管井、土井等均可利用；正在压力许可下，钢管、胶管、塑料管等均可做扬水管利用）。
根据泵与电机的相对位置不同，潜水泵又可以分为上泵式和下泵式。
上泵式潜水泵泵在上面，电机在下面，这种结构大大减小了泵的径向尺寸，所以多用于井用潜水电泵和小型作业潜水电泵。
下泵式潜水泵电机在上面，泵在下面，它又分为内装式和外装式两种。
内装下泵式潜水电泵所输送的液体首先通过包围电机的环形流道，使之冷却电机后再流出泵压出口。
这种泵即使在接近排干吸水池的情况下，也不必担心电机升温，故应用范围正在日益扩大。
外装下泵式潜水电泵则直接从叶轮后的压水室或导叶体出口处排出液体，电机也被抽送的液体冷却。
由于下泵式结构可以在较浅的液体中也能工作，故常用于作业面潜水电泵，尤其它是大口径潜水电泵的主要结构型式。
下泵式潜水电泵的机械密封位于出口水流高压区，扬程越高，此处水压力越高，所以机械密封的性能受到扬程的控制。
潜水泵根据其叶轮结构特点的不同，应用场合就不同。
开式或半开式叶轮：抗磨材料制造，附有可调节的导叶及滤网。
广泛用于建筑工地、岩洞、港湾、工厂、舰船等给排水或水喷射等，可以抽送含磨料如粘土、砂、碎石、钻屑等液体介质等。
移动式结构，放到水中便可起动，可满足大流量、高扬程、有限空间或易爆环境等特殊要求。
井用潜水电泵性能及参数一、井用潜水电泵产品概述：井用潜水电泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。
二、井用潜水电泵产品特点：1、电机、水泵一体，潜入水中运行，安全可靠。
2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。
3、安装、使用、维护方便简单，占地面积小、不需建造泵房。
4、结构简单、节省原材料。
潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。
三、井用潜水电泵型号意义：四、井用潜水电泵使用条件：井用潜水泵可在下列条件下连续运行使用：1.额定频率为50HZ，额定电压为380±5%V的三相交流电源。
2.水泵进水口必须在动水位1米位以下，但潜水深度不得超过静水位以下70米，电机下端距井底水深最少在1米以上。
3.水温一般不得高于20℃.4.水质要求：（1）水中含砂量不大于0.01%（重量比）；（2）PH值在6.5~8.5范围；（3）氯离子含量不大于400毫克/升。
5.要求井正值，井壁光滑，不得有井管错开。
五、井用潜水电泵结构说明：1、井用潜水泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。
潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相笼异步电动机，电机与水泵通过爪式或单健筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接，高扬程式电泵采用闸阀控制。
2、井用潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。
3、井用潜水泵上部装有止回阀，避免停机水垂造成机组破坏。
4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电5、潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙稀绝缘，尼龙护套耐用消费品水电磁线，电缆联接方式按电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。
高压给水泵平衡盘工作原理：当叶轮产生的轴向力大于平衡盘上的轴向力时，泵轴向泵入口方向移动，使平衡盘和平衡圈之间的间隙bo减小，这时高压液体通过间隙bo时的阻力增大，泄漏量减小，使平衡盘和平衡圈之间的压力上升，增大了平衡盘上的平衡力，直到平衡力与轴向力相等。
轴向间隙bo保持不变。
反之当轴向力小于平衡力时，泵轴向右移动，间隙bo增大，高压液体泄漏量增大，平衡盘和平衡圈之间的压力下降，作用在平衡盘上的平衡力减小，直到与叶轮上产生的轴向力相等为止，保持轴向间隙bo在一定间隙下运行。
如下图所示：
离心泵的平衡盘装置主要由由平衡盘、平衡座和调整套（有的平衡盘和调整套为一体）组成。
平衡盘装置利用轴向间隙的变化，能够自动调节过水量，完全平衡轴向力。
轴向间隙正常工作时一般是0.1～0.2mm，但是要求转子有轴向窜动量，平衡盘是易损件。
平衡盘装置（见图）中有两个间隙，一个是由平衡套和轴套外圆形成的间隙b1,另一个是平衡盘内端面形成的轴向间隙b2，平衡盘后面的平衡室与泵吸入口连通。
径向间隙前的压力是叶轮后泵腔的压力P3，通过径向间隙b1下降为p4，又经过轴向间隙b2下降为p5，平衡盘后面的压力为p6，由于平衡盘后面的平衡室通过平衡水管与泵吸入口联通，p6就等于多级泵吸入口的压力加平衡水管的管阻损失。
由于平衡盘前面的压力p4远大于后面的压力p6，其压差在平衡盘上产生平衡力F，用以平衡作用在转子上的轴向力A。
1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。
主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。
产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。
公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。
公司拥有国内高水准的水泵性能测试中心，产品全部采用CAD设计软件和CFD计算流体力学软件等先进设计手段，产品经过精密铸造、热锻压、焊接、热处理、精加工、装配等十多道工序。
使用先进的数控加工中心、等离子焊接机、全自动气体保护、半自动真空熔焊机、超频真空热处理设备、高效加工专机、理化和探伤设备等各类高精密加工检测设备。
齐全的加工检测设备，于同行业中处领先地位，更加充分保证了产品的质量。
公司产品达二十大系列，一万多种规格。
产品广泛应用于：工业生产，建筑城镇供水，环保污水处理，市政工程，食品制药，水利电力，石油船舶等多种领域。
客户包括大庆油田、胜利油田、中国水利水电、浦项集团等世界知名企业。
2.河北汇流泵业有限公司河北汇流泵业有限公司系渣浆泵、潜水渣浆泵、液下渣浆泵、压滤机专用入料泵、潜水压滤机专用泵、潜水排污泵、离心式清水泵、直联泵、管道泵、污水泵、混流泵、潜水轴流泵、化工泵、液下耐腐蚀泵等专业生产厂家，集设计、生产和销售于一体的水泵骨干企业，拥有精湛的生产设备及完善的检测手段。
产品具有设计合理、高效节能、耐磨耐腐、性能可靠、维修方便等优点。
3.金铭熔体泵有限公司金铭熔体泵有限公司是一家精密挤出系统方案提供商，也是研发、生产、销售精密挤出装备的专业公司。
公司通过自主创新开发了JM系列熔体泵和熔体泵控制系统。
不断创新发展金铭熔体泵技术和经验丰富的技术服务团队，已为大量用户提供精确的精密挤出解决方案和快捷的技术支持服务。
水泵对中标准值
水泵对中标准值是指水泵的联轴器、轴承座和电机轴的对中精度，它直接影响到水泵的运行平稳性和使用寿命。
一般来说，水泵对中标准值应符合以下要求：
1. 水平偏差：水泵和电机整体安装时，水平偏差不得超过0.1/1000，即每米长度偏差应不超过0.1mm。
2. 径向偏差：水泵和电机轴之间的径向偏差不得超过0.05mm，即两轴的同心度偏差不得超过0.05mm。
3. 轴向偏差：水泵和电机整体安装时，轴向偏差不得超过0.2mm。
如果水泵对中不符合标准，可能会导致水泵运行时振动、轴承发热、噪音等问题，甚至可能会导致轴承和密封件的损坏。
因此，在安装和维修水泵时，应使用专用的对中工具进行精确测量和调整，确保水泵对中符合标准值。

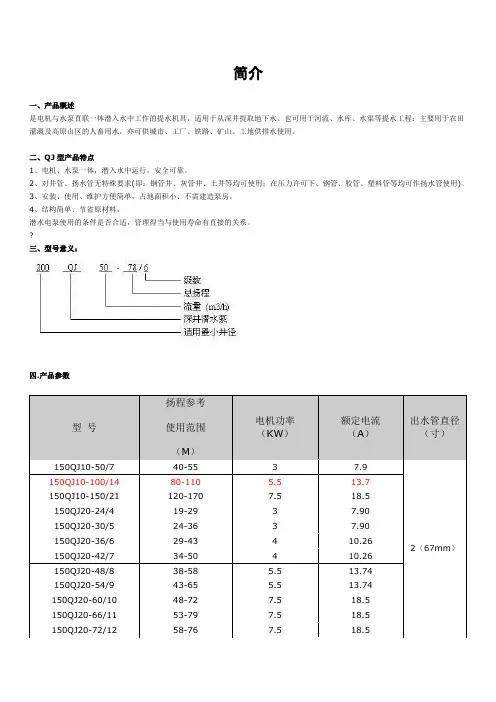

简介一、产品概述是电机与水泵直联一体潜入水中工作的提水机具，适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。
二、QJ型产品特点1、电机、水泵一体，潜入水中运行，安全可靠。
2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。
3、安装、使用、维护方便简单，占地面积小、不需建造泵房。
4、结构简单、节省原材料。
潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。
?三、型号意义：四.产品参数型号扬程参考使用范围（M）电机功率（KW）额定电流（A）出水管直径（寸）150QJ10-50/740-5537.92（67mm）150QJ10-100/1480-110 5.513.7150QJ10-150/21120-1707.518.5150QJ20-24/419-2937.90150QJ20-30/524-3637.90150QJ20-36/629-43410.26150QJ20-42/734-50410.26150QJ20-48/838-58 5.513.74150QJ20-54/943-65 5.513.74150QJ20-60/1048-727.518.5150QJ20-66/1153-797.518.5150QJ20-72/1258-767.518.5QJ型井用潜水电泵()（结构图）：一、结构说明1.QJ型机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。
为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相鼠笼异歩电动机，电机与水泵通过爪式或中.键筒式联轴器直接；配备有不同规格的三芯电缆：起动设备为不同容量等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成，采用法兰联接，高扬程电泵釆用闸阀控制。
2.每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上：导流壳采用嫘纹或螺栓联成一体。
