第4章通信接口

  • 格式：ppt
  • 大小：644.00 KB
  • 文档页数：19

下载文档原格式

  / 19

合集下载

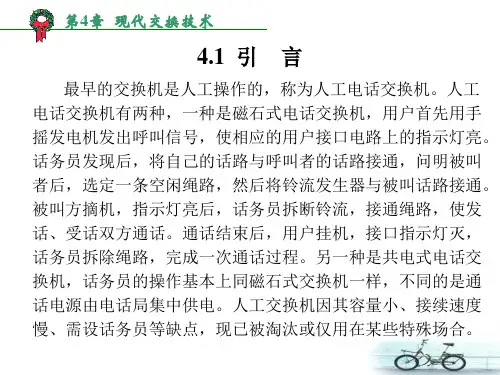

工学第4章现代交换技术

工学第4章现代交换技术
(4) 提高了安全性。新一代交换机集成了防火墙功能，而 且还可以保护系统的重要资源，抵抗来自内部的攻击。
(5) 提高了支持性。网管支持多种协议，如SNMP、Telnet 等，还支持RS-232端口访问；支持堆叠，堆叠后，多台交换 机共享一个交换矩阵，可以使数据流畅通无阻地通过交换机。
第4章 现代交换技术
第4章 现代交换技术
(3) 增加了交换网的智能。智能化使交换网起到了更大的 作用：可以收集动态变化的信息，自动翻译IP地址，自动地、 动态地分配IP地址；可以鉴定用户，提供完全的用户流动性， 保持安全与QoS(服务质量)政策；可以管理带宽，使带宽优化， 保护资源；还能智能地发布Multicast(多路广播)信息，指导视 频广播。
第4章 现代交换技术
(3) 未来的交换系统是一个综合化、宽带化和智能化的 交换平台。ISDN(包括B-ISDN)业务的开拓和发展、Internet 业务的不断加强、本地网和接入网替代DDN的要求及接入 网永久连接带宽的提出等，促使交换网络容量必须向大型化 发展。
(4) 传统的话务理论面临挑战。目前，交换机一般都采 用固定集线比方式或者人工配置方式，已很难适应业务发展 的需求。数据业务量的上升使得沿用近百年的话务理论面临 着前所未有的挑战。接入网的逐步推广迫使交换平台无法再 用传统的按用户、中继分群的配置方式，因此，应考虑采用 大线束动态集线比。同时，对话务处理能力的要求也将愈来 愈高。
成，它们之间的关系如图4.1所示。接口的作用是将来自不同 终端(如电话机、计算机等)或其他交换机的各种传输信号转 换成统一的交换机内部工作信号，并按信号的性质分别将信 令传送给控制系统，将消息传送给交换网络。交换网络的任 务是实现各入线与出线上信号的传递或接续。控制系统则负 责处理信令，按信令的要求控制交换网络以完成接续，通过 接口发送必要的信令，协调整个交换机的工作。

第4章 窄带CDMA通信系统PPT课件

第4章 窄带CDMA通信系统PPT课件
各逻辑信道都对输入数据进行卷积编码（码率1/2，约束 长度9）和分组交织编码（除导频信道外），扩频调制（64 阶Walsh函数，码速1.2288Mc/s），四相正交扩频及调制 （QPSK,引导PN码，码速1.2288Mc/s）；
各种速率说明：
➢ 信息速率：比特每秒，即b/s或kb/s,用于描述信息比特的传 输速率；
信道编码 PN码码速(Mc/s) 长PN
卷积码：R=1/2（正向信道）或1/3（反向信道）， K=9 ；交织码
1.2 两种)
码长：242 Walsh码 64阶
RAKE接收路径数量 基站：4；移动台：3
CDMA频道号及相应频率值
1.北美的AMPS与QCDMA系统共用同样工作频段：双工收 发差45MHz；AMPS频道间隔为30kHz;CDMA频道间隔 为1.23MHz,相当于41个AMPS频道宽度；
➢ 符号速率：符号数每秒，即s/s或ks/s,用于说明携带信息的 传输符号（信号）的传输速率；
➢ 码速率：子码数每秒，即c/s或Mc/s,用于说明扩频码的传输 速率。
正交扩频
➢ 引导PN序列（I序列与Q序列）的构成：两个序列 长度为215(=32768)的互为准正交的m序列；
➢ 引导PN序列的主要作用：1）给不同基站发出的 信号赋予不同的特征，便于移动台识别所需的基 站；2）使得64阶WALSH码可以在不同基站中复 用；
4.3 窄带CDMA移动业务网编号
➢ 移动用户电话号码簿号码（DN）
此号码为CDMA网用户作被叫时，主叫用户所需拨的号码。号长 为11位。CDMA网以网号方式入网，网号为133等。
➢ 国际移动用户识别码（IMSI）
IMSI是在数字公用陆地蜂窝移动通信网中，唯一地识别一个移动 用户的15位十进制数号码

微机接口课后练习答案

微机接口课后练习答案

第1章80x86微处理器体系结构1. 微处理器、微型计算机和微型计算机系统三者之间有什么不同？2. CPU在内部结构上由哪几部分组成？各部分具备哪些主要功能？8086/8088CPU在内部结构上设计为两个独立的功能部件：执行部件EU和总线接口部件BIU。

EU负责全部指令的执行，向BIU提供数据和所需访问的内存或I/O端口的地址，并对通用寄存器、标志寄存器和指令操作数进行管理。

BIU是CPU同存储器和I/O设备之间的接口部件，负责CPU与存储器和I/O端口传送信息。

3. 8086状态标志和控制标志分别有哪些？程序中如何利用这些标志？6位状态标志为：⑴符号标志SF：若运算结果的最高位为1。

则SF=1，否则为0。

⑵零标志ZF：若运算结果为零，则ZF=1,否则ZF=0。

⑶奇偶标志PF：若指令的执行结果低8位中"1"的个数为偶数，则PF=1,否则为0。

⑷进位标志CF：当执行一个加法运算使最高位(字节操作的D7或字操作的D15)产生进位，或执行减法运算使最高位产生借位时，则CF=1,否则CF=0。

⑸辅助进位标志AF：当执行加法运算时，D3位向D4有进位，或作减法运算时，D3位向D4有借位，则AF=1，否则为0。

⑹溢出标志OF：在算术运算中，当补码运算结果超出了带符号数的表达范围，即字节运算的结果超出-128～+127，或者字运算结果超出-32768～+32767时，OF=1,否则为0。

3位控制标志为：⑴方向标志DF：这是处理串操作指令中信息方向的标志。

若DF=1，则串操作指令按自动减址操作，即串操作从高地址向低地址方向进行处理；若DF=0，则使串操作指令按自动增量修改地址指针，即串操作从低地址向高地址方向进行处理。

⑵中断允许标志IF：该标志用于对可屏蔽中断进行控制，若IF=0,则CPU拒绝外部INTR中断请求，本标志对内部中断和不可屏蔽中断不起作用。

⑶跟踪标志TF：若设置TF=1，则CPU按单步方式执行指令，以调试程序。

第4章-UART

第4章-UART

‘A’(0x41)或‘a’(0x61)
UART RxD UART RxD
1 start D0 D1 D2 D3 D4 D5 D6 D7 P 1
检测到起始位的下降沿，
速率测量计数器对PCLK 进行计数。
1
start bit
1(LSB of ‘A’
or ’a’) 检测到起始位的上升沿，
速率测量计数器停止。
UART状态信息
引脚设置 波特率设置 通信模式设置 工作模式设置 发送单元
接收单元 中断状态
线状态
UART接口 | LPC2300系列ARM 波特率设置
UART初始化
发送/接收数据的时候需要时钟，这个时钟是怎么产生的？
UART接口 | LPC2300系列ARM
UART初始化
波特率设置
receiver
UART接口 | LPC2300系列ARM
UART初始化
● 模式0：测量起始位下降沿和最低有效数据位的下降沿的时间间
隔来得出波特率。
‘A’(0x41)或‘a’(0x61)
UART RxD UART RxD 速率测量计数器
1 start D检0 测到D起1 始D位2 的D下3降D沿4， D5 D6 D7 P 1
UART接口 | LPC2300系列ARM 1 初始化
2 收发数据 3 状态信息
UART状态信息
引脚设置 波特率设置 通信模式设置 工作模式设置 发送单元
接收单元 中断状态
线状态
UART接口 | LPC2300系列ARM 通信模式设置
UART初始化
同一通信系统中收发双方的帧格式必须一致，否则将会造成通信出 错。下面介绍异步串行通信协议及帧格式的设置。

常见网络通信设备

常见网络通信设备

第二篇常见网络通信设备主讲人：华山制作：华山第4章常见网络通信设备▪主要内容：➢局域网接口和线缆➢广域网接口和线缆➢逻辑接口的概念和应用4.1 局域网接口以及线缆▪1. 局域网的概念➢局域网（LAN）通常指几公里以内的，可通过某种介质互联的计算机，打印机或其他设备等的集合，其地理范围和站点数目均有限，通信线路要专门敷设。

➢局域网一般采用数据信号的基带传输方式，结构简单，误码率低，数据传输速率高，时延小，能进行广播或多播。

▪2.局域网的分类➢按拓扑结构分类：总线型局域网、环型局域网、星型局域网和混合型局域网等➢按传输介质分类：同轴电缆局域网、双绞线局域网，光纤局域网和无线局域网。

➢按访问传输介质的方法分类：以太网（Ethernet）、令牌网（Token Ring）等。

➢按网络操作系统分类：Novell公司的Netware网，3COM公司的3+OPEN网，Microsoft公司的Windows NT网，IBM公司的LAN Manager网，BANYAN公司的VINES网等。

➢按数据的传输速度分类：10Mbps局域网、100Mbps 局域网等。

➢按信息的交换方式分类：交换式局域网、共享式局域网等。

▪3. 局域网接口类型①BNC接口：以太网使用细同轴电缆是用一个T型的“BNC”接头，插入到电缆，并且拧一个插头放在你的计算机的背后。

②RJ45接口：关于RJ45现行的接线标准有T568A 和T568B两种，平常用得较多的是T568B标准。

这两种标准本质上并无区别，只是线的排列顺序不同而已。

T568A线序：1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕T568B线序：1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕直通线：两头都按T568B线序交叉线：一头按T568A线序,一头按T568B线序③ST接口：广泛应用于数据网络，是最常见的光纤连接器。

该连接器使用了尖刀型接口，其物理构造上的特点可以保证两条连接的光纤更准确地对齐，而且可以防止光纤在配对时旋转。

第4章 中远距离无线通信技术

第4章 中远距离无线通信技术




物联网通信技术
4.1无线局域网
•
•
4.1.5无线LAN体系结构 4.1.5.1 IEEE 802.11无线LAN标准 IEEE 802.11规范了OSI的物理层和介质访问 控制(MAC)层。物理层确定了数据传输的信号特 征和调制方法，定义了3种不同的传输方式：红 外线、直接序列扩频(DSSS)和跳频扩频(FHSS)。 MAC层利用CSMA／CA的方式共享无线介质。
物联网通信技术
4.1无线局域网
1．IEEE 802.11b
IEEE 802.11b的优点： (6) 支持漫游：当用户在覆盖区移动时，在AP之间可实现 无缝连接。 (7) 加载平衡：当AP流量较拥挤，或信号质量降低时，可 更改连接的AP，提高性能。 (8) 可伸缩性：在有效使用范围中，最多可同时设置3个 AP，支持上百个用户。 (9) 同时支持语音和数据业务。 (10) 安全性：采用前面所讲安全措施，可以保障信息安 全。
物联网通信技术
4.1无线局域网
无线局域网多用于以下场合： (1) 无线接入网络信息系统，收发电子邮件、文件传输 等。 (2) 难于布线的环境，如大楼内部布线以及楼宇之间的 通信。 (3) 频繁变化的环境，如医院、餐饮店、零售店等。 (4) 专门工程或高峰时间所需临时局域网，如会议中心、 展览馆、休闲娱乐中心等。 (5) 流动工作者需随时获得信息的区域。
物联网通信技术
4.1无线局域网
•
4.1.3无线局域网的组成
IEEE 802.11标准规定无线局域网的最小构件 是基本服务集(Basic Service Set，BSS)，一个BSS包 括一个AP和若干个移动站。一个AP能够在几十至 上百米的范围内连接多个无线用户，AP通过标准 接口，经由集线器(hub)、路由器(router)与因特网 (Intemet)相连，如图5-1所示。

计算机通信与网络_第4章习题答案

计算机通信与网络_第4章习题答案

计算机通信与⽹络_第4章习题答案第四章练习题答案4.01局域⽹标准的多样性体现在四个⽅⾯的技术特性，请简述之。

答：局域⽹技术⼀经提出便得到了⼴泛应⽤，各计算机和⽹络设备⽣产⼚商纷纷提出⾃⼰的局域⽹标准，试图抢占和垄断局域⽹市场。

因此，局域⽹标准⼀度呈现出特有的多样性。

局域⽹标准的多样性体现在局域⽹的四个技术特性：(1)传输媒体传输媒体指⽤于连接⽹络设备的介质类型，常⽤的有双绞线、同轴电缆、光纤，以及微波、红外线和激光等⽆线传输媒体。

⽬前⼴泛应⽤的传输媒体是双绞线。

随着⽆线局域⽹的⼴泛应⽤，⽆线正得到越来越多的应⽤。

(2)传输技术传输技术指借助传输媒体进⾏数据通信的技术，常⽤的有基带传输和宽带传输两种。

传输技术主要包括信道编码、调制解调以及复⽤技术等，属于物理层研究的范畴。

(3)⽹络拓扑⽹络拓扑指组⽹时计算机和通信线缆连接的物理结构和形状。

常⽤的有星形、总线形和环形。

不同的⽹络拓扑需要采⽤不同的数据发送和接收⽅式。

(4)媒体访问控制⽅法访问控制⽅法指多台计算机对传输媒体的访问控制⽅法，这⾥的访问，是指通过传输媒体发送和接收数据。

常⽤的有随机争⽤、令牌总线和令牌环等访问控制⽅法。

⽬前局域⽹中⼴泛采⽤的是⼀种受控的随机争⽤⽅法，即载波监听多点接⼊/冲突检测(CSMA/CD)⽅法。

4.02逻辑链路控制（LLC）⼦层有何作⽤？为什么在⽬前的以太⽹⽹卡中没有LLC⼦层的功能？答：在局域⽹发展的早期，有多种类型的局域⽹，如802.4令牌总线⽹、802.5令牌环⽹等。

为了使数据链路层能更好地适应多种局域⽹标准，IEEE 802委员会在局域⽹的数据链路层定义了两个⼦层，即逻辑链路控制LLC (Logical Link Control)⼦层和媒体接⼊控制MAC (Medium Access control)⼦层。

与接⼊传输媒体有关的内容放在MAC⼦层，⽽与传输媒体⽆关的链路控制部分放在LLC⼦层。

这样可以通过LLC⼦层来屏蔽底层传输媒体和访问控制⽅法的异构性，实现多种类型局域⽹之间的互操作。

第4章通信接口_2

第4章通信接口_2

初始化编程（双方）
①正确设置TRISC和TRISA： SDI 定义成输入； SDO 定义成输出； 主控方：SCK 、SS定义成输出； 从动方：SCK、SS 定义成输入；
即主控方TRISC=0b**010***, TRISA5=0 从控方TRISC=0b**011***, TRISA5=1
②使能串行口：将使能位SSPEN位置位。
SSPCON寄存器（只给出与SPI有关的部分）
寄存器名称：SSPCON
地址：0X14
位 位名称
功能
复位 值
值
说明
7
WCOL
发送缓冲区冲 突检测
0
1 0
发生了冲突操作 无冲突操作发生
6
SSPOV
接收缓冲区溢 出标志
1 0
0
接收溢出 未发生接收溢出
5
SSPEN
使能MSSP模块， 启用SPI或I2C
0
1
同步串行通信、SPI、I2C 通信
王骞 2015.10
4.11 SPI接口通信 SPI接口与I2C是主同步串行接口（MSSP ）中的通信方式，它们主要用于单片机与其 他芯片间或单片机间的通信，如常用的各种 串行通信芯片、数字传感器等。
SPI是Serial Peripheral Interface的缩写， 是摩托罗拉公司定义的一个通信标准。
char SPI_WRITE(char A)
{
char BUF;
SSPBUF=A;
//把要发送的数据A送入SSPBUF寄存器，即刻开始发送
while(BF==0);
//等待数据Leabharlann 收完毕BUF=SSPBUF;
//返回接收到的数据，如果当前为发送方，此返回值无效

第4章 异步串行通信

第4章 异步串行通信

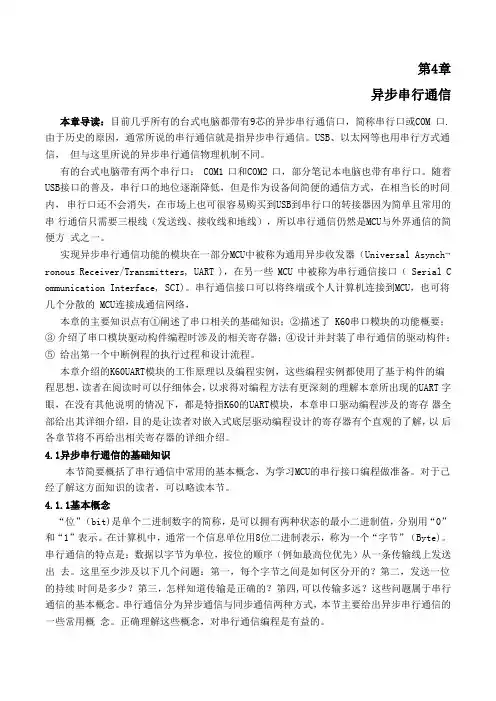

第4章异步串行通信本章导读：目前几乎所有的台式电脑都带有9芯的异步串行通信口，简称串行口或COM 口.由于历史的原因，通常所说的串行通信就是指异步串行通信。

USB、以太网等也用串行方式通信，但与这里所说的异步串行通信物理机制不同。

有的台式电脑带有两个串行口： COM1 口和COM2 口，部分笔记本电脑也带有串行口。

随着 USB接口的普及，串行口的地位逐渐降低，但是作为设备间简便的通信方式，在相当长的时间内，串行口还不会消失，在市场上也可很容易购买到USB到串行口的转接器因为简单且常用的串行通信只需要三根线（发送线、接收线和地线），所以串行通信仍然是MCU与外界通信的简便方式之一。

实现异步串行通信功能的模块在一部分MCU中被称为通用异步收发器（Universal Asynch¬ronous Receiver/Transmitters, UART )，在另一些 MCU 中被称为串行通信接口（ Serial Communication Interface, SCI)。

串行通信接口可以将终端或个人计算机连接到MCU，也可将几个分散的 MCU连接成通信网络，本章的主要知识点有①阐述了串口相关的基础知识；②描述了K60串口糢块的功能概要；③介绍了串口模块驱动构件编程时涉及的相关寄存器；④设计并封装了串行通信的驱动构件；⑤给出第一个中断例程的执行过程和设计流程。

本章介绍的K60UART模块的工作原理以及编程实例，这些编程实例都使用了基于构件的编程思想，读者在阅读时可以仔细体会，以求得对编程方法有更深刻的理解本章所出现的UART 字眼，在没有其他说明的情况下，都是特指K60的UART模块，本章串口驱动编程涉及的寄存器全部给出其详细介绍，目的是让读者对嵌入式底层驱动编程设计的寄存器有个直观的了解，以后各章节将不再给出相关寄存器的详细介绍。

4.1异步串行通信的基础知识本节简要概括了串行通信中常用的基本概念，为学习MCU的串行接口编程做准备。

第4章信息通信基础设施

第4章信息通信基础设施

4.1 信息接入系统
4.1.2 无线接入
无线接入网是以无线电技术（包括移动通信、微波及卫星通 信等）为传输手段，连接起端局及用户间的通信网，即无线本地 环路。无线接入网主要应用于地僻人稀的农村及通信不发达地区、 有线基建已饱和的繁华市区以及业务要求骤增而有线设施建设滞 后的新建区域等。无线接入网从接入设备类型可分为微波技术、 无线直放站、射频拉远技术等。
（4）频率资源有限： 国际电信联盟组织ITU对无线频率的划分有严格
规定，要设法提高系统的频率利用率。
Inner Mongolia University of Science and Technology
4.2. 移动通信室内覆盖系统
2.室内移动通信覆盖系统 室内移动通信覆盖系统将基站的信号通过有线的方式直接
Inner Mongolia University of Science and Technology
4.2. 移动通信室内覆盖系统
移动通信具有以下特点： （1）无线电波传播环境复杂： 移动通信的电波处在特高频（300－
3000MHz）频段，电波传播主要方式是视距传播。电磁波在传播时不仅有 直射波信号，还有经地面、建筑群等产生的反射、折射、绕射的传播，从 而产生多径传播引起的快衰落、阴影效应引起的慢衰落，系统必需配有抗 衰落措施，才能保证正常运行。
1.微波技术：微波通信具有以下特点P60，由于传输距离太长或传输链路中由 阻挡而无法开通通信时，可在两端站之间设置中继站。中继站可分为有源中继 站和无源中继站两种。 2.直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号 增强的一种无线电发射中转设备。直放站作为一种实现无线接入的辅助技术手 段，常用来解决基站难以覆盖的盲区或将基站信号进行延伸。选用直放站时， 应按照以下的原则 （P61）。

第4章局域网常用传输介质和互连设备

第4章局域网常用传输介质和互连设备
Step 3：拨开金属网层，并利用压线钳的剥线端将金属网 层与中心铜导线之间的半透明绝缘体剥去一段，长度大约为 0.4~0.5cm。
4.2.4 同轴电缆的连接
Step 4：将中心铜导线用手集中扭绕，以免散开。然后 插入BNC头中铜质针头的小孔内，直到半透明绝缘层紧靠铜质 针头时为止。此时旋入铜质针头上的小螺钉，将中心铜导体固 定在铜质针头内。有的BNC接头不用螺钉固定，而必须使用电 烙铁将其焊接。
1. 细缆的制作 制作细缆时所需的工具要比制作RJ-45接头多。除压线
钳、斜口钳外，还需要尖嘴钳、万用表(最好为数字万用表)， 必要时还需使用电烙铁。具体的制作过程如下。
Step 1：根据连接距离的要求，用斜口钳剪取一定长度 的细缆(不少于0．5m)，然后将BNC专用接头的金属套筒套 到电缆上。
Step 2：用压线钳的剥线端剥去电缆外面的一层胶体保 护层，长度与BNC接头的长度相当，约2cm。注意在剥去保 护层时不要使用其他的工具，否则会切断与保护层相隔的金 属网。
⑴ 传输速率 (2) 电缆中双绞线对的扭绕 (3) 5类双绞线应该是几对 (4) 仔细观察
① 查看电缆外面的说明信息。 ② 是否易弯曲 ③ 电缆中的铜芯是否具有较好的韧性。 ④ 是否具有阻燃性。
4.2 局域网中的同轴电缆
同轴电缆在20世纪80年代初的局域网中 使用最为广泛，因为那时集线器的价格很高， 随着以双绞线和光纤为基础的标准化布线的推 广，同轴电缆已逐渐退出布线市场。不过，目 前一些对数据通信速率要求不高、连接设备不 多的一些家庭和小型办公室用户还在使用同轴 电缆。
同轴电缆有粗缆和细缆两种类型。粗、细 是通过同轴电缆中导体的直径大小来区分的。 通常，中心导体的芯越粗，信号传输距离越远。 铜线的直径为0.25英寸的细缆传输距离约200 米（10Base2），直径为0.5英寸的粗缆传输距 离为500米（以太网10Base5标准），在粗缆和 细缆都采用50欧姆的终端电阻，吸收发送完毕 的信号，以便于新信号的接收。

第4章-5G无线接入网和接口协议图文图文课件

第4章-5G无线接入网和接口协议图文图文课件
图4-2 5G NR CU-DU逻辑架构
处理功能；狭义上，基于实际设备的实现，DU仅负责基带处理功能， RRU(Remote Radio Unit，远端射频单元)负责射频处理功能，DU和RRU之间通过 CPRI(Common Public Radio Interface，通用无线协议接口)或eCPRI(enhance Common Public Radio Interface，增强通用无线协议接口)相连。
5G移动通信技术
CONTENTS 第四章
5G无线接入网和接口协议 5G无线接入网整体架构和节点 接口协议和功能 无线协议架构 无线接入架构中的几个典型流程
【本章内容】 无线接入网是移动通信的主要组成部分，其各种
接口用来实现接入网中不同功能单元之间以及接入网和核 心网之间的数据处理与交互。5G无线接入网的根本特征是 CU和DU分离，通过CU和DU在物理位置上的灵活部署来实现 不同的业务功能。5G的接入网除了有空中接口、和核心网 之间的接口、基站之间的接口之外，还新增了F1接口和E1 接口。本章还介绍了5G的无线协议架构和5G几个独有的业 务信令流程，比如F1接口启动等。
核桃AI
4
5G无线接入网和接口协议
4.1 5G无线接入网整体架构和节点
核桃AI
4.1.1 基本架构和节点功能 5G RAN是5G的无线接入网，简称NG-RAN，全称New Radio Access TechnoG RAN，它发生了巨大变化，如图4-1 所示。
对于NG-RAN，由gNB-CU和gNB-DU组成的gNB的NG和Xn-C接口(gNB和gNB之间的接 口的控制面)终止于gNB-CU；gNB-CU和连接的gNB-DU仅对其他gNB可见，而5GC仅对 gNB可见。 gNB包括以下功能： · 无线资源管理功能：无线承载控制，无线接纳控制，连接移动性控制，上行链 路和下行链路中UE的动态资源分配及调度； · IP报头压缩，加密和数据完整性保护； · 在UE提供的信息不能确定到AMF的路由时，为UE在UE附着的时候选择AMF； · 将用户面数据路由到UPF； · 提供控制面信息向AMF的路由； 核桃AI

SDH原理(华为)-第4章__SDH设备的逻辑组成

SDH原理(华为)-第4章__SDH设备的逻辑组成

第4章 SDH设备的逻辑组成目标：了解SDH传输网的常见网元类型和基本功能。

掌握组成SDH设备的基本逻辑功能块的功能，及其监测的相应告警和性能事件。

掌握辅助功能块的功能。

了解复合功能块的功能。

掌握各功能块提供的相应告警维护信号，及其相应告警流程图。

4.1 SDH网络的常见网元SDH传输网是由不同类型的网元通过光缆线路的连接组成的，通过不同的网元完成SDH网的传送功能：上/下业务、交叉连接业务、网络故障自愈等。

下面我们讲述SDH网中常见网元的特点和基本功能。

●TM——终端复用器终端复用器用在网络的终端站点上，例如一条链的两个端点上，它是一个双端口器件，如图4-1所示。

STM-N＜N图4-1TM模型它的作用是将支路端口的低速信号复用到线路端口的高速信号STM-N中，或从STM-N的信号中分出低速支路信号。

请注意它的线路端口输入/输出一路STM-N信号，而支路端口却可以输出/输入多路低速支路信号。

在将低速支路信号复用进STM-N帧（将低速信号复用到线路）上时，有一个交叉的功能，例如：可将支路的一个STM-1信号复用进线路上的STM-16信号中的任意位置上，也就是指复用在1~16个STM-1的任一个位置上。

将支路的2Mbit/s 信号可复用到一个STM-1中63个VC12的任一个位置上去。

对于华为设备，TM的线路端口（光口）一般以西向端口默认表示的。

●ADM——分/插复用器分/插复用器用于SDH传输网络的转接站点处，例如链的中间结点或环上结点，是SDH网上使用最多、最重要的一种网元，它是一个三端口的器件，如图4-2所示。

STM-NM＜N140Mbit/s图4-2ADM模型ADM有两个线路端口和一个支路端口。

两个线路端口各接一侧的光缆（每侧收/发共两根光纤），为了描述方便我们将其分为西（W）向、东向（E）两个线路端口。

ADM的作用是将低速支路信号交叉复用进东或西向线路上去，或从东或西侧线路端口收的线路信号中拆分出低速支路信号。

MCS-51单片机应用教程 第4章

MCS-51单片机应用教程 第4章

3. 方式1或方式3的波特率 在这两种方式下，串行口波特率是由定时器的溢出率 决定的，因而波特率是可变的。波特率的公式为：
2SMOD 波特率＝ 定时器T1溢出率 32
定时器T1的溢出率计算公式为： f osc 1 定时器T 1 溢出率＝ K （ ) 12 2 －初值
式中： K为定时器T1的位数；若定时器T1方式0，则 K＝13；若定时器T1方式1，则K＝l6；若定时器T1方 式2或方式3，则K＝8。
2. 串行口控制寄存器SCON SCON是可以进行位寻址ห้องสมุดไป่ตู้8位控制寄存器，地址 为98H。SCON的各位的定义和功能如下：
SCON.7 SM0
.6 SM1
.5
.4
.3
.2 RB8
.1 TI
SCON.0 RI
SM2 REN TB8
SM0、SM1： 串行口工作方式选择位（内容见 4.2.2节）。 SM2： 多机通信控制位。具体用法见4.3.3节。 REN： 串行接收允许位。由软件置位或清除。软 件置1时，串行口允许接收，清零后禁止接收。 TB8： 在方式2和方式3中是发送的第9位数据。 RB8： 在方式2和方式3中是接收的第9位数据。 TI： 发送中断标志位。发送结束时由硬件置位。 该位必须用软件清零。 RI： 接收中断标志位。结束接收时由硬件置位。 该位必须用软件清零。
2. 同步方式 将一大批数据分成几个数据块，数据块之间用同步 字符予以隔开，而传输的各位二进制码之间都没有 间隔，所以同步方式是按数据块传送数据的，一次 可以传送完一大批数据。 同步方式中，每一位数据占用的传输时间都是相等 的，接收机的接收时钟应该和发送机的发送时钟以 及传送的码元同步。图4-2(b)中给出了典型的数据 格式。与图4-2(a)相比，同步通信方式的数据格式 中没有两帧之间的空闲时间，也没有一帧之内的识 别标志位。显然这种方式可以大大提高通信速度， 常用于高速计算机的大容量数据通信。

chapter4程控交换机的接口

chapter4程控交换机的接口

程控交换系统接口类型——模拟接口
Z1接口：连接单个模拟用户的接口 Z2接口：连接模拟远端集线器的接口 Z3
么办？
数字交换网络
入线
DSN 出线
接口
4.1 模拟用户接口
本章内容：
模拟用户线接口
数字用户线接口
模拟用户线接口的功能 用户线接口电路芯片 模拟用户线模块 模拟用户线模块的硬件设计 模拟用户线模块的软件设计
3) 用户接口管理
系统维护人员可方便地增减用户线，关闭或开启某个 用户接口，规定或改变接口所对应的电话号码和拨号方式 (脉冲或双音拨号)等。
4) 用户业务等级管理
由于资源受限，因此维护人员可将用户权限划分为若 干个等级，然后为每级用户规定一组业务权限，对享有某 种业务权限的用户总数加以限制。
5) 用户中继权限管理 系统维护人员可定义和改变中继权限等级，定义每个等 级允许使用的中继群或路由。
10) 均衡
实际的传输信道不可能具有理想的频率特性，可能会 引起传输信号的码间干扰，从而影响信号的正确接收。为 此，需要对信道的频率特性进行补偿，其补偿的方法称为 均衡。均衡的实现可利用自适应判决反馈均衡器来完成。
2. 2B+D接口
用户环线系统的标准数字传输速率为144 kb/s。为了 满足综合业务数字网(ISDN)对用户环线数字化的传输要求， 根据CCITT的建议，将144 kb/s划分成两个用于传输话音或 数据的64 kb/s的基本信道(分别记做B1和B2)与一个用于传 输信令和其他低速数据的16 kb/s的数据信道(记做D)。
图4-11 数字用户接口的功能
1) 馈电电路
当数字用户终端本身不具有工作电源时(如数字电话 接口)，数字用户接口的馈电与模拟用户接口类似。当数 字用户终端本身具有工作电源时(如计算机数据接口)，数 字用户接口可免去馈电电路。

第4章数据通信接口与链路控制.ppt

第4章数据通信接口与链路控制.ppt
若采用拨号呼叫方式，传输信道部分可由通信子 网替代，此时要考虑计算机如何寻找到所需的服务器 这一问题，即数据电路的建立、寻址和路由选择。
数据电路位于DTE―DTE之间，为数据通信提供数 字传输信道。DTE产生的数据信号可能有不同的形式， 但都表现为数字脉冲信号。DCE是DTE与传输信道(或 通信子网)之间的接口设备，其主要作用是信号变换。 当 传 输 信 道 为 模 拟 信 道 时 ， DCE 为 调 制 解 调 器 (Modem)，发送方DCE将DTE送来的数字信号进行调制 (频谱搬移)变成模拟信号送往信道或进行相反的变换。
13 25
8
15 5
7
9
1
14 1
9
1
6
25 芯
15 芯
EIA RS23-2C(D ) X.21
9芯 EIA RS23-2C兼 容
35 芯 V.35
图4.2.1 通信接口机械特性(接插件的几何尺寸和引线排列)
第4章 数据通信接口与链路控制
表4.2.1 接插件规格和应用环境
第4章 数据通信接口与链路控制
第4章 数据通信接口与链路控制
如前所述，计算机通信在不同的发展阶段有其不 同的应用对象，为了说明数据链路控制的作用，在此 再强调一下两个术语：数据电路和数据链路［26］。数 据电路是一条连接通信双方的物理电路段(可以是线传 输媒体，也可以是软传输媒体)，中间不包括任何交换 节点。在进行数据通信时，两台计算机之间的通路往 往是由许多物理电路链接而成的。
第4章 数据通信接口与链路控制
若传输信道采用专线方式，则计算机系统发送的 数字数据通过通信接口，经传输信道到达接收端的 DCE，然后再经过通信接口传送到服务器，反之亦然。 但在计算机与服务器间通信的过程中，仍然需要考虑 如下问题：通信接口的规范性；通信模式的选择；数 据链路的建立；通信双方的协调，收、发数据缓冲， 速率适配和串并转换等；差错控制，检测与恢复在通 信与传输过程中出现差错的数据；传输代码的确定等。
