实验一 CPLD 可编程数字信号发生器实训一、实验目的1、熟悉各种时钟信号的特点及波形；2、熟悉各种数字信号的特点及波形。

二、实验设备与器件1、通信原理实验箱一台；2、模拟示波器一台。

三、实验原理1、CPLD 可编程模块电路的功能及电路组成CPLD可编程模块（芯片位号：U101）用来产生实验系统所需要的各种时钟信号和数字信号。

它由 CPLD可编程器件 ALTERA公司的 EPM7128(或者是Xilinx 公司的 XC95108)、编程下载接口电路（J104）和一块晶振（OSC1）组成。

晶振用来产生系统内的16.384MHz 主时钟。

本实验要求参加实验者了解这些信号的产生方法、工作原理以及测量方法，才可通过CPLD可编程器件的二次开发生成这些信号，理论联系实践，提高实际操作能力，实验原理图如图1-1 所示。

2、各种信号的功用及波形CPLD 型号为 EPM7128 由计算机编好程序从 J104 下载写入芯片，OSC1 为晶体，频率为 16.384MHz，经 8 分频得到 2.048MHz 主时钟，面板测量点与EPM7128 各引脚信号对应关系如下：SP101 2048KHz 主时钟方波对应 U101EPM7128 11 脚SP102 1024KHz 方波对应 U101EPM7128 10 脚SP103 512KHz 方波对应 U101EPM7128 9 脚SP104 256KHz 方波对应 U101EPM7128 8 脚SP105 128KHz 方波对应 U101EPM7128 6 脚SP106 64KHz 方波对应 U101EPM7128 5 脚SP107 32KHz 方波对应 U101EPM7128 4 脚SP108 16KHz 方波对应 U101EPM7128 81 脚SP109 8KHz 方波对应 U101EPM7128 80脚SP110 4KHz 方波对应 U101EPM7128 79脚SP111 2KHz 方波对应 U101EPM7128 77脚SP112 1KHz 方波对应 U101EPM7128 76脚SP113 PN32KHz 32KHz伪随机码对应U101EPM7128 75脚SP114 PN2KHz 2KHz伪随机码对应U101EPM7128 74脚SP115 自编码自编码波形，波形由对应 U101EPM7128 73 脚J106 开关位置决定SP116 长 0 长 1 码码形为1、0 连“1”对应 U101EPM7128 70脚、0 连“0”码SP117 X 绝对码输入对应 U101EPM7128 69 脚SP118 Y 相对码输出对应 U101EPM7128 68 脚SP119 F80 8KHz0 时隙取样脉冲对应 U101EPM7128 12 脚此外，取样时钟、编码时钟、同步时钟、时序信号还将被接到需要的单元电路中。

电路设计中的通信接口通信接口设计的基本原理和方法通信接口在电路设计中起着至关重要的作用，它负责连接各种电子设备和系统，实现数据传输和通信功能。

本文将介绍通信接口设计的基本原理和方法，以帮助读者更好地理解和应用于实际电路设计中。

一、通信接口的基本原理通信接口的设计基于通信原理和电路设计的基本原理。

通信原理主要包括信号传输、编码和解码、调制和解调等基本概念。

电路设计的基本原理包括电路的连接、信号放大、滤波和保护等方面。

通信接口的基本原理主要有以下几个方面：1. 信号传输：通信接口设计需要考虑信号的传输方式，如串行传输和并行传输。

串行传输适用于长距离传输和高速传输，而并行传输适用于短距离传输和低速传输。

2. 信号编码和解码：通信接口需要对信号进行编码和解码，以确保数据的准确传输。

常用的编码方式有二进制编码和差分编码等。

3. 调制和解调：通信接口设计需要考虑信号的调制和解调方式，以实现数据的传输和接收。

调制方式有幅度调制、频率调制和相位调制等。

4. 噪声和干扰抑制：通信接口设计需要考虑信号的抗干扰能力，采取适当的抗干扰措施，如滤波和屏蔽等，以提高系统的信号质量和可靠性。

5. 电源和地线设计：通信接口设计还需要考虑电源和地线的设计，保证系统的电源稳定和地线的良好连接，以提供可靠的电源和信号环境。

二、通信接口设计的方法通信接口设计涉及到多个方面的考虑和技术，下面介绍几种常用的通信接口设计方法：1. 标准接口设计：通信接口设计可以参考各种标准接口规范，如USB、UART、SPI、I2C等接口标准。

这些标准接口规范提供了通信接口的连接方式、信号电平、通信协议等详细要求，使得接口设计更加规范和统一。

2. 数据传输速率匹配：通信接口设计需要根据连接的设备或系统之间的数据传输速率进行匹配。

如果传输速率不匹配，可能导致数据传输错误或数据丢失。

3. 信号电平匹配：通信接口设计需要考虑信号电平的匹配，以保证数据的正确传输。

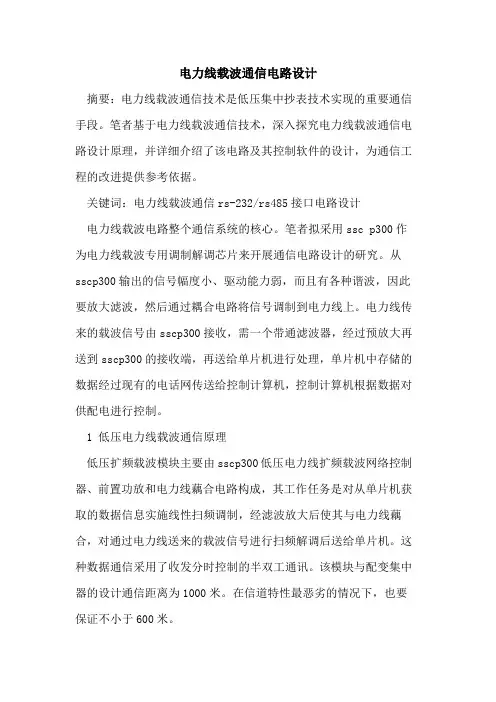

电力线载波通信电路设计摘要：电力线载波通信技术是低压集中抄表技术实现的重要通信手段。

笔者基于电力线载波通信技术，深入探究电力线载波通信电路设计原理，并详细介绍了该电路及其控制软件的设计，为通信工程的改进提供参考依据。

关键词：电力线载波通信rs-232/rs485接口电路设计电力线载波电路整个通信系统的核心。

笔者拟采用ssc p300作为电力线载波专用调制解调芯片来开展通信电路设计的研究。

从sscp300输出的信号幅度小、驱动能力弱，而且有各种谐波，因此要放大滤波，然后通过耦合电路将信号调制到电力线上。

电力线传来的载波信号由sscp300接收，需一个带通滤波器，经过预放大再送到sscp300的接收端，再送给单片机进行处理，单片机中存储的数据经过现有的电话网传送给控制计算机，控制计算机根据数据对供配电进行控制。

1 低压电力线载波通信原理低压扩频载波模块主要由sscp300低压电力线扩频载波网络控制器、前置功放和电力线藕合电路构成，其工作任务是对从单片机获取的数据信息实施线性扫频调制，经滤波放大后使其与电力线藕合，对通过电力线送来的载波信号进行扫频解调后送给单片机。

这种数据通信采用了收发分时控制的半双工通讯。

该模块与配变集中器的设计通信距离为1000米。

在信道特性最恶劣的情况下，也要保证不小于600米。

低压电力线载波通信的原理结构框图如图1所示。

■2 电力线载波通信原理电力线载波通信是电力线载波抄表集中器的核心任务，采用载波调制原理，充分利用电子技术和微处理器技术，开发通用的电力线载波通信设备则是电力线载波抄表的重要基础工作。

2.1 载波通信芯片sscp300的发送与接收原理 sscp300提供数据链路功能和物理层的协议linkla服务。

由si脚进入sscp300的电力模拟通过信号，经缓存放大器(amp)放大并通过a/d转化后形成数字信号，再经过扩频处理，借助dsp电路传输至数据链路层微处理器进行分组解码。

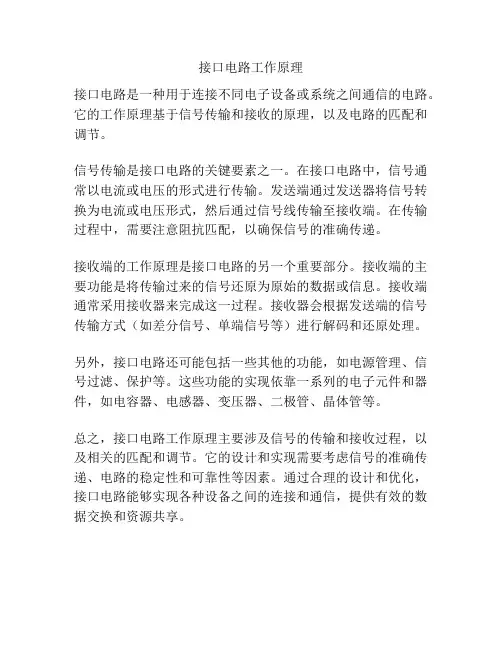

接口电路工作原理
接口电路是一种用于连接不同电子设备或系统之间通信的电路。

它的工作原理基于信号传输和接收的原理，以及电路的匹配和调节。

信号传输是接口电路的关键要素之一。

在接口电路中，信号通常以电流或电压的形式进行传输。

发送端通过发送器将信号转换为电流或电压形式，然后通过信号线传输至接收端。

在传输过程中，需要注意阻抗匹配，以确保信号的准确传递。

接收端的工作原理是接口电路的另一个重要部分。

接收端的主要功能是将传输过来的信号还原为原始的数据或信息。

接收端通常采用接收器来完成这一过程。

接收器会根据发送端的信号传输方式（如差分信号、单端信号等）进行解码和还原处理。

另外，接口电路还可能包括一些其他的功能，如电源管理、信号过滤、保护等。

这些功能的实现依靠一系列的电子元件和器件，如电容器、电感器、变压器、二极管、晶体管等。

总之，接口电路工作原理主要涉及信号的传输和接收过程，以及相关的匹配和调节。

它的设计和实现需要考虑信号的准确传递、电路的稳定性和可靠性等因素。

通过合理的设计和优化，接口电路能够实现各种设备之间的连接和通信，提供有效的数据交换和资源共享。

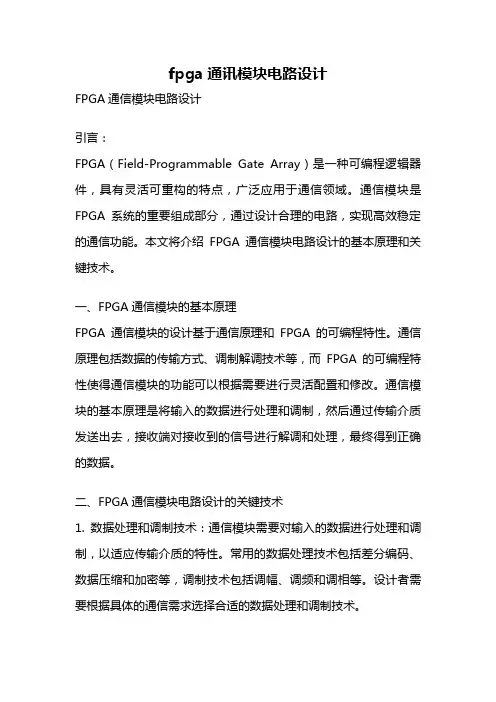

fpga通讯模块电路设计FPGA通信模块电路设计引言：FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，具有灵活可重构的特点，广泛应用于通信领域。

通信模块是FPGA系统的重要组成部分，通过设计合理的电路，实现高效稳定的通信功能。

本文将介绍FPGA通信模块电路设计的基本原理和关键技术。

一、FPGA通信模块的基本原理FPGA通信模块的设计基于通信原理和FPGA的可编程特性。

通信原理包括数据的传输方式、调制解调技术等，而FPGA的可编程特性使得通信模块的功能可以根据需要进行灵活配置和修改。

通信模块的基本原理是将输入的数据进行处理和调制，然后通过传输介质发送出去，接收端对接收到的信号进行解调和处理，最终得到正确的数据。

二、FPGA通信模块电路设计的关键技术1. 数据处理和调制技术：通信模块需要对输入的数据进行处理和调制，以适应传输介质的特性。

常用的数据处理技术包括差分编码、数据压缩和加密等，调制技术包括调幅、调频和调相等。

设计者需要根据具体的通信需求选择合适的数据处理和调制技术。

2. 时钟和时序控制技术：FPGA通信模块需要精确的时钟和时序控制，以确保数据的准确传输。

时钟信号的生成和分配需要考虑时钟的稳定性和延迟等因素，时序控制则需要根据通信协议和时序要求进行设计。

3. 电路布局和连线技术：FPGA通信模块的电路布局和连线必须合理，以保证信号的正常传输和抗干扰能力。

布局时应考虑信号的传输路径和相互干扰的问题，连线时要避免信号线的串扰和距离过长等问题。

4. 错误检测和纠正技术：通信过程中可能会出现数据传输错误，为了提高通信的可靠性，设计者需要引入错误检测和纠正技术。

常用的技术包括奇偶校验、循环冗余校验（CRC）和前向纠错码（FEC）等。

三、FPGA通信模块电路设计的步骤1. 确定通信需求：首先需要明确通信模块的功能和性能需求，包括数据传输速率、通信协议和接口等。

2. 选择FPGA芯片和开发平台：根据通信需求选择合适的FPGA芯片和开发平台，考虑芯片的逻辑资源、时钟资源和接口等因素。

课程设计班级：姓名：学号：指导教师：成绩：电子与信息工程学院通信工程系先验等概的2ASK 最佳接收机设计1.摘要：在数字通信系统中，接收端收到的是发送信号和信道噪声之和。

噪声对数字信号的影响表现在使接收码元发生错误。

一个通信系统的优劣很大程序上取决于接收系统的性能。

这因影响信息可靠传输的不利因素将直接作用到接收端，对信号接收产生影响。

从接收角度，什么情况下接收系统是最好的？这就需要讨论最佳接收问题。

本次课程设计，我的课题是先验等概的2ASK 最佳接收机的设计，就是对通信系统的最佳接收这一问题，进行分析与设计。

2.设计要求:我设计的题目是：先验等概的2ASK 最佳接收机设计。

要求： 1、用simulink 对系统建模2、输入数字信号序列并进行接收判决。

3、通过多次输入输出对所设计的系统性能进行分析4、对解调原理进行分析。

3．设计及仿真：3.1 2ASK 调制原理振幅键控是利用载波的幅度变化来传递数字信息，而其频率和初始相位保持不变。

在2ASK 中，载波的幅度只有两种变化状态，分别对应二进制信息“0”或“1”。

发送0符号的概率为P ，发送1符号的概率为1-P ，且相互独立。

2ASK 信号的一般表达式为)(2t eASK=s(t)cos w c t其中S(t)= )(nT a snn t g式中：T s 为码元持续时间；g(t)为持续时间为T s 的基带脉冲波形。

为简便起见，通常假设g(t)是高度为1、宽度等于T s 的矩形脉冲；a n 是第n 个符号的电平取值。

若概率为p 时a n =1，概率为（1-p ）时a n =0，则二进制振幅键控信号时间波型如图1 所示。

由图1 可以看出，2ASK 信号的时间波形)(2t e ASK 随二进制基带信号s(t)通断变化，所以又称为通断键控信号（OOK 信号）。

二进制振幅键控信号的产生方法如图2 所示，图(a)是采用模拟相乘的方法实现， 图(b)是采用数字键控的方法实现。

通信原理中的功能电路
通信原理中的功能电路是指在通信系统中，为了实现特定功能而设计的电路。

这些功能电路包括以下几种：
1. 收发电路：用于实现信号的发送和接收功能。

发送电路将输入信号转换为合适的信号格式并输出到传输介质中，接收电路则将传输介质上的信号进行解调和处理，并输出为原始信号。

2. 放大电路：用于增强信号的幅度，以弥补信号在传输过程中的损耗。

放大电路通常是由一个或多个放大器组成，可以根据需要来选择放大器的放大倍数和频率响应。

3. 滤波电路：用于滤除传输介质上的噪声和不需要的频率分量，以提高信号的质量。

滤波电路可以是低通滤波器、高通滤波器、带通滤波器等不同类型。

4. 调制电路：用于将原始信号调制到载波波形上，以便在传输过程中更好地抵抗干扰和衰减。

调制电路主要包括调幅、调频和调相等不同方式。

5. 解调电路：用于将调制信号从载波波形上解调下来，恢复为原始信号。

对于调幅信号，解调电路通常采用包络检波或同步检波等方式；对于调频和调相信号，解调电路则需要采用相应的解调技术。

在实际的通信系统中，通常会根据不同的需求设计相应的功能电路，并将它们组合在一起，以实现完整的通信功能。

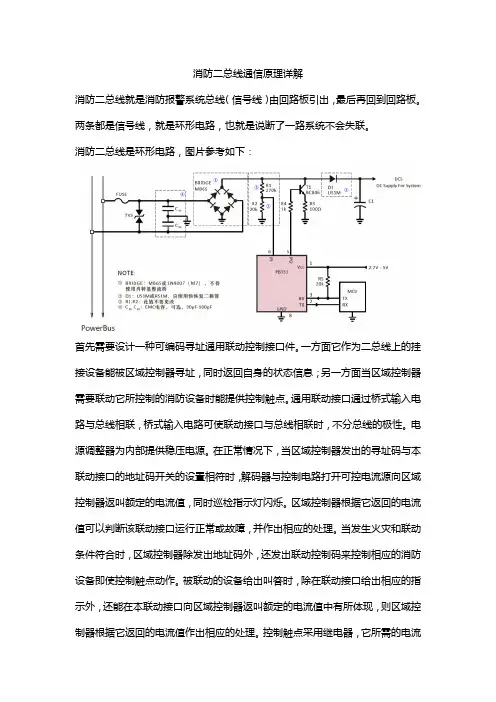

消防二总线通信原理详解
消防二总线就是消防报警系统总线（信号线）由回路板引出，最后再回到回路板。

两条都是信号线，就是环形电路，也就是说断了一路系统不会失联。

消防二总线是环形电路，图片参考如下：
首先需要设计一种可编码寻址通用联动控制接口件。

一方面它作为二总线上的挂接设备能被区域控制器寻址，同时返回自身的状态信息；另一方面当区域控制器需要联动它所控制的消防设备时能提供控制触点。

通用联动接口通过桥式输入电路与总线相联，桥式输入电路可使联动接口与总线相联时，不分总线的极性。

电源调整器为内部提供稳压电源。

在正常情况下，当区域控制器发出的寻址码与本联动接口的地址码开关的设置相符时，解码器与控制电路打开可控电流源向区域控制器返叫额定的电流值，同时巡检指示灯闪烁。

区域控制器根据它返回的电流值可以判断该联动接口运行正常或故障，并作出相应的处理。

当发生火灾和联动条件符合时，区域控制器除发出地址码外，还发出联动控制码来控制相应的消防设备即使控制触点动作。

被联动的设备给出叫答时，除在联动接口给出相应的指示外，还能在本联动接口向区域控制器返叫额定的电流值中有所体现，则区域控制器根据它返回的电流值作出相应的处理。

控制触点采用继电器，它所需的电流
为+2 4V，由区域控制器或专门的外部电源提供。

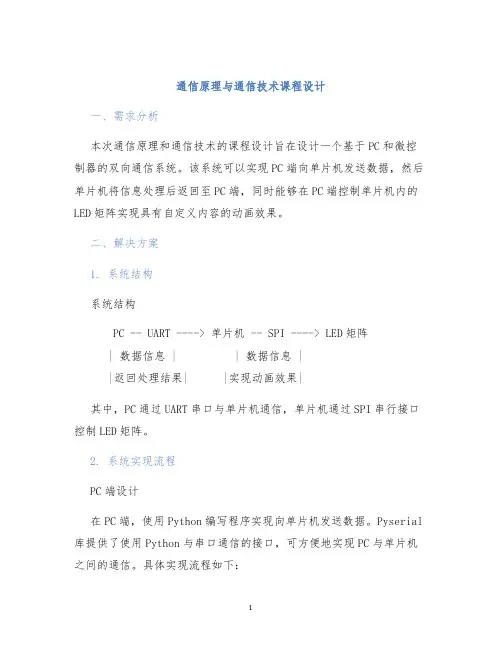

通信原理与通信技术课程设计一、需求分析本次通信原理和通信技术的课程设计旨在设计一个基于PC和微控制器的双向通信系统。

该系统可以实现PC端向单片机发送数据，然后单片机将信息处理后返回至PC端，同时能够在PC端控制单片机内的LED矩阵实现具有自定义内容的动画效果。

二、解决方案1. 系统结构系统结构PC -- UART ----> 单片机 -- SPI ----> LED矩阵| 数据信息 | | 数据信息 ||返回处理结果| |实现动画效果|其中，PC通过UART串口与单片机通信，单片机通过SPI串行接口控制LED矩阵。

2. 系统实现流程PC端设计在PC端，使用Python编写程序实现向单片机发送数据。

Pyserial 库提供了使用Python与串口通信的接口，可方便地实现PC与单片机之间的通信。

具体实现流程如下：1.引用Pyserial库，打开串口。

2.输入待发送的数据信息。

3.将数据信息编码为二进制格式，并发送至单片机。

4.等待单片机返回处理结果。

5.解码单片机返回的结果信息，输出至控制台。

单片机设计在单片机端，使用C语言编写程序实现从PC接收数据，并将返回值传递给LED矩阵控制程序。

具体实现流程如下：1.引用SPI库，设置协议参数。

2.初始化串口通信。

3.监听串口，获取PC发送的数据信息。

4.对接收到的数据进行处理，并将处理结果返回。

5.在LED矩阵控制程序中根据返回结果更新矩阵显示内容。

三、实现步骤1. 硬件环境搭建1.准备一台Windows计算机。

2.准备一块带有串口的单片机开发板，例如STM32F103C8T6或ESP8266。

3.准备一个LED点阵模组，例如MAX7219。

2. 软件环境配置1.安装Python3.x版本。

2.安装Pyserial库，可通过pip命令或者直接下载安装程序安装。

3.安装Keil C51工具集，并编写单片机的应用程序。

4.配置LED矩阵控制模块，可以直接使用成品模块，或自己设计并制作PCB电路板。

本科实验报告实验名称：RS232与RS422接口实验RS422接口实验一、实验目的熟悉RS422的基本特性和应用二、实验仪器1、ZH7001通信原理综合实验系统一台2、20MHz双踪示波器一台三、实验原理一个数据通信设备在与外部进行信息交换时，一般是通过数据接口进行。

在数据接口中主要是传输两类信息：（１）数据；（２）时钟。

有时也只有数据信息而没有时钟信息，这时时钟信息将由接收端从接收数据流中提取出来。

数据接口的设计取决于应用场合。

复杂的接口可包括物理层、链路层等，简单的只包括物理层：即物理结构与信号方式的定义（信号的传输方式）。

在信号传输方式方面，目前可选的种类很多：TTL、RS232、RS422、V35、ECL等。

信号传输方式的选择与信号的速率、传输距离、抗干扰性能等有关。

对于低速、近距离信号的传输可采用TTL方式，对于一般略高速率、距离较近时可选用RS232方式。

随着距离的增加、信号速率的提高可采用RS422、V35等信号方式，对于很高的信号速率通常采用ECL信号接口方式。

RS422是电气设备之间常用的数据接口标准之一。

采用平衡接口传输方式，当− +− o o V V为正时，为数据0，当− +− o o V V 为负时为数据1。

在通信原理综合实验系统中，RS422接口采用接口专用集成芯片SN75172与SN75173。

SN75172完成由TTL->RS422的电平转换；SN75173完成由RS422->TTL的电平转换。

该功能的电原理框图如图8.1.1所示。

在该模块中，测试点的安排如下：1、TPH01：发送时钟2、TPH02：接收时钟3、TPH03：接收数据4、TPH04：RS422译码输出其余测试点安排在JH02连接头的外部自环接头上。

自环连接头的制作见图8.1.2。

四、实验步骤准备工作：为便于引入观测信号，将来自解调器的数据送往RS422端口进行测试，测试系统连接参见图8.1.3所示。

Atmega8515单片机多机通信硬件电路设计一、RS-485方式构成的多机通信原理用MAX1487构成的多机通信原理框图如图1所示。

总线末端接匹配电阻，吸收总线上的反射信号，保证信号传输无毛刺。

匹配电阻的取值应与总线的电阻特性相当。

当总线上没有信号传输时，总线处于悬浮状态，易受干扰信号影响。

在总线上差分信号的正端A+和+5V电源间接一个10kΩ的电阻，正端A+和负端B-间接一个10kΩ的电阻，负端B-和地间接一个10kΩ的电阻，形成网络。

总线上没有信号传输时，正端A+的电平大约为3.2V，负端B-的电平大约为1.6V。

即使有干扰信号，也很难产生串行通信的起始信号0，从而增加了总线抗干扰的能力。

在半双工通信情况下，发送和接收共用一个物理通道，任意时刻只允许一台单机处于发送状态。

因此，要求应答单机必须在侦听到总线上呼叫信号已经发送完毕，且没有其他单机发出应答信号的情况下才能应答。

如果在时序上配合不好，就会发生总线冲突，使整个系统通信瘫痪，无法正常工作。

要避免这一点，必须遵守以下几项原则：1．复位时，主从机都处在接收状态MAX1487的发送和接收功能转换是由／RE，DE端控制的。

RE=1，DE=1时，MAX1487处于发送状态：/RE=0，DE=0时，处于接收状态。

使用单片机的一根口线连接／RE，DE端。

在上电复位时，硬件电路稳定需要一定时间，且单片机各端口复位后处于高电平状态，会使总线上各个分机处于发送状态，加上上电时各电路不稳定，可能向总线发送信息。

因此，用一根口线作发送和接收控制信号，应该将口线反向后接入MAX1487的控制端，使上电时MAX1487处于接收状态。

2．控制端，RE、DE的信号的有效宽度应大于发送或接收一帧信号的宽度MAX1487的发送和接收都由同一器件完成，且使用同一物理通道，必须对控制信号进行切换。

控制信号何时为高电平、何时为低电平，以单片机的标志位作为参考。

A VR的标志位为TXC和RXC。

实验1 电光、光电转换传输实验一、实验目的1.了解本实验系统的基本组成结构；2.初步了解完整光通信的基本组成结构；3.掌握光通信的通信原理。

二、实验仪器1.光纤通信实验箱2.20M双踪示波器3.FC-FC单模尾纤 1根4.信号连接线 2根三、基本原理本实验系统重要由两大部分组成：电端机部分、光信道部分。

电端机又分为电信号发射和电信号接受两子部分，光信道又可分为光发射端机、光纤、光接受端机三个子部分。

实验系统基本组成结构（光通信）如下图所示：图1.2.1 实验系统基本组成结构在本实验系统中，电发射部分可以是M 序列，可以是各种线路编码（CMI 、5B6B 、5B1P 等），也可以是语音编码信号或者视频信号等，光信道可以是1550nmLD+单模光纤组成，可以是1310nm 激光/探测器组成，也可以是850nmLED+多模光纤（选配）组成。

本实验系统中提供的1550nmLD 光端机是一体化结构，光端机涉及光发射端机TX （集成了调制电路、自动功率控制电路、激光管、自动温度控制等），光接受端机RX （集成了光检测器、放大器、均衡和再生电路）。

其数字电信号的输入输出口，都由铜铆孔开放出来，可自行连接。

一体化数字光端机的结构示意图如下：图1.2.2 一体化数字光端机结构示意图四、实验环节1. 关闭系统电源，将光跳线分别连接TX1550、RX1550两法兰接口（选择工作波长为1550nm 的光信道），注意收集好器件的防尘帽。

2. 打开系统电源，液晶菜单选择“码型变换实验—CMI 码PN ”。

确认，即在P101铆孔输出32KHZ 的15位m 序列。

3. 示波器测试P101铆孔波形，确认有相应的波形输出。

4. 用信号连接线连接P101、P203两铆孔，示波器A 通道测试TX1550测试点，确认有相应的波形输出，调节W205即改变送入光发端机信号（TX1550）幅度，最大不超过P204光接受输入光发射输出5V。

即将m序列电信号送入1550nm光发端机，并转换成光信号从TX1550法兰接口输出。

fpga axi通信原理FPGA AXI通信原理简介FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，它可用于创建高度可定制化的数字电路。

AXI（Advanced eXtensible Interface）是一种用于高性能、低功耗通信的总线协议。

FPGA AXI通信是通过AXI总线协议进行数据传输和通信的一种方式。

AXI为FPGA提供了高度可扩展的、灵活并且高效的通信接口，使得不同硬件模块之间能够进行可靠的通信。

在FPGA上使用AXI总线协议进行通信，需要考虑以下几个重要概念和原理：1. AXI总线协议的结构：AXI总线协议包括多个信号线和通信协议，包括地址通道（Address Channel）、数据通道（Data Channel）、写通道（Write Channel）和读通道（Read Channel）等。

这些通道共同完成数据的读写和传输。

2. AXI总线协议的主从模式：AXI通信一般由一个主设备（如处理器）和一个或多个从设备（如外设模块）组成。

主设备负责发送请求，而从设备则负责响应请求和提供数据。

3. AXI通信的时序和流程：AXI通信的时序和流程是由具体的通信需求和设计所确定的。

通常包括请求、应答、数据读写和错误处理等步骤。

在设计中，需根据时序要求合理规划数据传输的时间和速率。

4. AXI接口的配置和调整：FPGA开发工具通常提供了接口配置和调整的功能，可以根据具体需求设置和优化AXI接口的各项参数。

这些参数包括数据宽度、地址宽度、传输速率和套接字数量等。

总之，FPGA AXI通信是通过AXI总线协议进行数据传输和通信的一种方式。

它为FPGA设计师提供了高度可定制化和灵活的通信接口，使得不同硬件模块之间能够可靠地进行通信，并且能够根据具体需求进行灵活的配置和调整。

这种通信原理在许多FPGA应用中都得到了广泛的应用和验证，为数字电路设计和系统开发提供了强大的支持。

单片机与以太网的接口技术及通信原理在现代物联网时代，单片机与以太网的接口技术和通信原理变得越来越重要。

单片机是一种集成了处理器、存储器和各种外设功能的微型计算机，而以太网是一种广泛应用于局域网的通信协议。

本文将详细介绍单片机与以太网的接口技术和通信原理。

单片机与以太网的接口技术主要有两种方式：硬件接口和软件接口。

硬件接口是将单片机与以太网控制器直接连接，通过电气信号进行通信。

一般情况下，单片机通过串行接口（如SPI、UART）与以太网控制器进行通信。

这种方式的接口速度相对较快，但需要专门的硬件电路支持。

另一种方式是软件接口，即通过软件模拟实现单片机与以太网的通信。

这种方式通常使用的是单片机的IO口模拟SPI或UART接口，通过软件控制通信过程。

软件接口相对较慢，但更加灵活，适用于一些对速度要求不高的应用场景。

无论是硬件接口还是软件接口，单片机与以太网的通信都需要遵循一定的通信原理。

以太网通信采用的是CSMA/CD协议，即载波监听多址冲突检测。

这意味着在发送数据之前，单片机首先要监听总线上是否有其他设备正在传输数据，如果有，则需要等待。

如果没有冲突，则可以开始发送数据。

在发送过程中，单片机需要实时监听总线上是否有冲突发生，如果有冲突，则需要停止发送，并等待一段随机时间后再次尝试发送。

除了通信原理外，还需要考虑到单片机和以太网控制器的数据格式和协议。

单片机通常采用的是二进制数据格式，而以太网通信使用的是帧的方式。

在实际通信过程中，单片机需要将数据按照一定的格式组织成以太网帧，并加上目标地址和源地址等信息。

在接收数据时，单片机需要解析以太网帧，提取出所需的数据。

为了提高单片机与以太网的通信效率和稳定性，还可以采取一些优化措施。

例如，使用硬件加速器来加速数据的传输和处理，使用缓冲区来缓存发送和接收的数据，使用中断方式来处理数据的传输等。

此外，这还需要根据具体的应用场景选择合适的通信速率和通信距离，并进行合适的阻抗匹配和保护措施。

RS232-PROFIBUS-DP从站接口设计与实现共3篇RS232/PROFIBUS-DP从站接口设计与实现1RS232/PROFIBUS-DP从站接口设计与实现在现代自动化控制系统中，由于不同设备厂家和不同设备之间通信协议的差异，设备之间的数据通信成为了一个非常重要的问题。

因此，为了实现设备之间的数据交互和互通，需要设计并实现一个通信接口。

本文将介绍如何设计并实现一个RS232/PROFIBUS-DP从站接口。

1. RS232接口的设计与实现RS232是一种广泛应用于计算机和外围设备之间的串行通信接口标准，其最大的特点是传输速率较慢，但具有数据可靠性高、电路简单等特点。

在自动化控制系统中，一些传感器、显示器等设备通常采用RS232接口进行通信。

1.1 接口硬件设计RS232接口的硬件设计主要包括了RS232转TTL电路、TTL电路和单片机之间的串口连接等几个方面。

其中，RS232转TTL电路的作用是将RS232串行信号转换成单片机能够处理的TTL电平信号，而TTL电路则用于将单片机输出的TTL电平信号转换成RS232信号并输出。

1.2 接口软件设计RS232接口的软件设计主要包括串口初始化、串口发送和接收等功能。

串口初始化的主要目的是设置串口工作方式、波特率、数据位数、停止位等各项参数，以保证发送和接收数据的成功。

而串口发送和接收则是该接口的核心功能，通过串口发送和接收，实现单片机与外部设备之间的数据交互。

2. PROFIBUS-DP从站接口的设计与实现PROFIBUS-DP是用于工业自动化领域中的一种开放式工业通信协议，其主要作用是实现不同设备厂家和不同设备之间的数据通信。

PROFIBUS-DP从站接口是一种已经标准化的接口方案，是连接PROFIBUS-DP网络的必要条件。

2.1 接口硬件设计PROFIBUS-DP从站接口的硬件设计主要包括了光电隔离电路、RS485电路和单片机之间的串口连接等几个方面。

典型的串行通讯标准是RS232和RS485,它们定义了电压,阻抗等,但不对软件协议给予定义,区别于RS232, RS485的特性包括:1. RS-485的电气特性:逻辑“1”以两线间的电压差为+(2—6V表示;逻辑“0”以两线间的电压差为-(2—6V表示。

接口信号电平比RS-232-C降低了,就不易损坏接口电路的芯片,且该电平与TTL电平兼容,可方便与TTL 电路连接。

2. RS-485的数据最高传输速率为10Mbps 。

3. RS-485接口是采用平衡驱动器和差分接收器的组合,抗共模干能力增强,即抗噪声干扰性好。

4. RS-485接口的最大传输距离标准值为4000英尺,实际上可达 3000米,另外RS-232-C接口在总线上只允许连接1个收发器,即单站能力。

而RS-485接口在总线上是允许连接多达128个收发器。

即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备网络。

因RS-485接口具有良好的抗噪声干扰性,长的传输距离和多站能力等上述优点就使其成为首选的串行接口。

因为RS485接口组成的半双工网络一般只需二根连线,所以RS485接口均采用屏蔽双绞线传输。

RS485接口连接器采用DB-9的9芯插头座,与智能终端RS485接口采用DB-9(孔,与键盘连接的键盘接口RS485采用DB-9(针。

RS485编程串口协议只是定义了传输的电压,阻抗等,编程方式和普通的串口编程一样RS-232与RS-422之间转换原理和接法通常我们对于视频服务器、录像机、切换台等直接播出、切换控制主要使用串口进行,主要使用到RS-232、RS-422与RS-485三种接口控制。

下面就串口的接口标准以及使用和外部插件和电缆进行探讨。

RS-232、RS-422与RS-485标准只对接口的电气特性做出规定,而不涉及接插件、电缆或协议,在此基础上用户可以建立自己的高层通信协议。

例如:视频服务器都带有多个RS422串行通讯接口,每个接口均可通过RS422通讯线由外部计算机控制实现记录与播放。

电子专业主要学什么电子专业是一门涉及电子技术、电路设计、通信系统等方面的学科，属于工程类学科，是当今科技迅速发展的时代中不可或缺的学科之一。

下面就电子专业所涉及的具体内容做一个详细的介绍。

1. 基础课程电子专业的基础课程包括数学、物理、电路分析、信号与系统等内容。

这些课程的学习是电子专业学生在后续学习和实践中的基础，同时也是整个电子工程领域发展的基础。

2. 电路设计电路设计是电子专业中最基础、最重要的课程之一，涉及到电路的构成元器件的原理和特性、常见电路的设计和分析等内容。

电路设计课程的学习，可以让学生掌握电路的基本原理和实际设计技巧，了解电路常见问题和故障的检修方法。

3. 通信原理通信原理课程主要介绍通信系统的基础知识和理论，包括模拟调制、数字调制、通信信道的噪声和干扰、传输信道的传输特性以及无线通信等内容。

通信原理的学习可以让学生了解通信系统的各种基本技术和通信原理，从而在实践中快速掌握各种通信设备的原理和应用。

4. 电子器件与材料电子器件与材料是介绍电子元器件的基本原理和特性的一门课程，包括半导体器件、放大器、滤波器、放大器和振荡器等内容。

电子器件与材料课程的学习，可以让学生掌握各种电子器件的结构、特性和应用方法。

5. 电磁场理论电磁场理论是电子工程中最重要的基础课程之一，介绍了电磁场的基本原理、电磁波的传播规律、微波技术和天线原理等内容。

电磁场理论课程的学习是电子工程师掌握电子领域各种信号的传输和接收，以及制作各种电子器件的理论基础。

6. 数字电子技术数字电子技术是电子工程中应用最广泛、影响最深远的一门课程，涉及到数字信号的处理、逻辑电路设计、计算机组成原理、嵌入式系统等内容。

学习数字电子技术可以让学生具备处理数字电路、系统和软件的能力，有利于从事数字电子技术或电子计算机系统的研发和应用。

总之，电子专业涵盖了许多领域，包括电子机器人、数字电路、通信技术等等，是一个非常广泛的工程类专业。

电子专业学生要具备扎实的电路理论基础，全面的数字电子技术和通信原理，还需要有良好的实践经验，以应对未来不断发展变化的电子技术现实需求。
