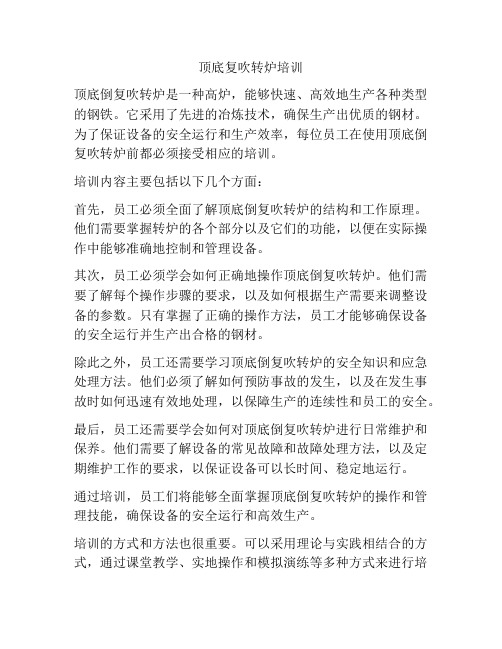

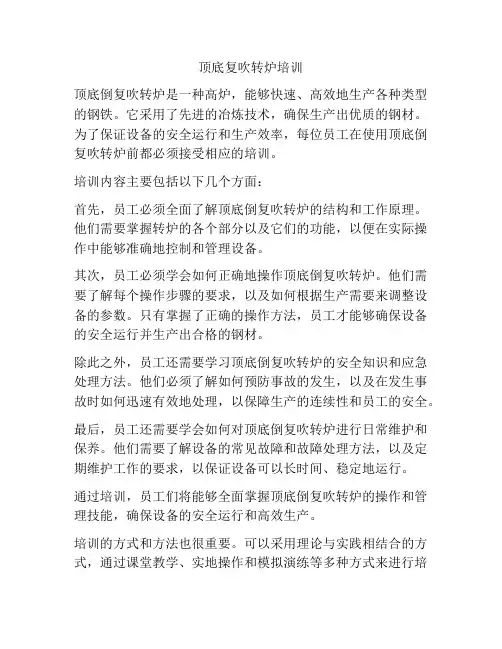

顶底复吹转炉培训顶底倒复吹转炉是一种高炉，能够快速、高效地生产各种类型的钢铁。
它采用了先进的冶炼技术，确保生产出优质的钢材。
为了保证设备的安全运行和生产效率，每位员工在使用顶底倒复吹转炉前都必须接受相应的培训。
培训内容主要包括以下几个方面：首先，员工必须全面了解顶底倒复吹转炉的结构和工作原理。
他们需要掌握转炉的各个部分以及它们的功能，以便在实际操作中能够准确地控制和管理设备。
其次，员工必须学会如何正确地操作顶底倒复吹转炉。
他们需要了解每个操作步骤的要求，以及如何根据生产需要来调整设备的参数。
只有掌握了正确的操作方法，员工才能够确保设备的安全运行并生产出合格的钢材。
除此之外，员工还需要学习顶底倒复吹转炉的安全知识和应急处理方法。
他们必须了解如何预防事故的发生，以及在发生事故时如何迅速有效地处理，以保障生产的连续性和员工的安全。
最后，员工还需要学会如何对顶底倒复吹转炉进行日常维护和保养。
他们需要了解设备的常见故障和故障处理方法，以及定期维护工作的要求，以保证设备可以长时间、稳定地运行。
通过培训，员工们将能够全面掌握顶底倒复吹转炉的操作和管理技能，确保设备的安全运行和高效生产。
培训的方式和方法也很重要。
可以采用理论与实践相结合的方式，通过课堂教学、实地操作和模拟演练等多种方式来进行培训。
理论教学能够帮助员工全面了解设备的结构、原理和操作要求；实地操作和模拟演练能够让员工们亲身体验操作过程，加强操作技能和应急处理能力。
另外，培训过程中还应该进行考核和评估，以确保员工们掌握了所需的知识和技能。
只有通过了培训的考核和评估，员工才能够获得相应的操作资格和证书。
在培训结束后，还应该对员工进行持续的跟踪和管理，对其日常工作进行指导和检查，以确保员工们能够将所学到的知识和技能有效地运用到实际工作中，为企业的生产做出贡献。
总之，顶底倒复吹转炉的培训是十分重要的，它能够帮助员工全面掌握设备的操作技能，确保设备的安全运行和生产效率。

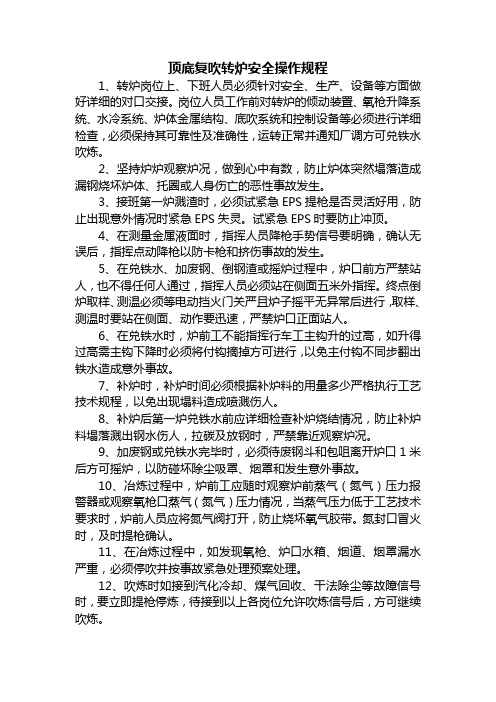

顶底复吹转炉安全操作规程1、转炉岗位上、下班人员必须针对安全、生产、设备等方面做好详细的对口交接。
岗位人员工作前对转炉的倾动装置、氧枪升降系统、水冷系统、炉体金属结构、底吹系统和控制设备等必须进行详细检查，必须保持其可靠性及准确性，运转正常并通知厂调方可兑铁水吹炼。
2、坚持炉炉观察炉况，做到心中有数，防止炉体突然塌落造成漏钢烧坏炉体、托圈或人身伤亡的恶性事故发生。
3、接班第一炉溅渣时，必须试紧急EPS提枪是否灵活好用，防止出现意外情况时紧急EPS失灵。
试紧急EPS时要防止冲顶。
4、在测量金属液面时，指挥人员降枪手势信号要明确，确认无误后，指挥点动降枪以防卡枪和挤伤事故的发生。
5、在兑铁水、加废钢、倒钢渣或摇炉过程中，炉口前方严禁站人，也不得任何人通过，指挥人员必须站在侧面五米外指挥。
终点倒炉取样、测温必须等电动挡火门关严且炉子摇平无异常后进行，取样、测温时要站在侧面、动作要迅速，严禁炉口正面站人。
6、在兑铁水时，炉前工不能指挥行车工主钩升的过高，如升得过高需主钩下降时必须将付钩摘掉方可进行，以免主付钩不同步翻出铁水造成意外事故。
7、补炉时，补炉时间必须根据补炉料的用量多少严格执行工艺技术规程，以免出现塌料造成喷溅伤人。
8、补炉后第一炉兑铁水前应详细检查补炉烧结情况，防止补炉料塌落溅出钢水伤人，拉碳及放钢时，严禁靠近观察炉况。
9、加废钢或兑铁水完毕时，必须待废钢斗和包咀离开炉口1米后方可摇炉，以防碰坏除尘吸罩、烟罩和发生意外事故。
10、冶炼过程中，炉前工应随时观察炉前蒸气（氮气）压力报警器或观察氧枪口蒸气（氮气）压力情况，当蒸气压力低于工艺技术要求时，炉前人员应将氮气阀打开，防止烧坏氧气胶带。
氮封口冒火时，及时提枪确认。
11、在冶炼过程中，如发现氧枪、炉口水箱、烟道、烟罩漏水严重，必须停吹并按事故紧急处理预案处理。
12、吹炼时如接到汽化冷却、煤气回收、干法除尘等故障信号时，要立即提枪停炼，待接到以上各岗位允许吹炼信号后，方可继续吹炼。
第五章转炉顶底复合吹炼第一节复吹的发展随着氧气制取技术的发展，转炉炼钢开始采用氧气冶炼。
1952年奥地利发明了LD新工艺，使炼钢生产进入新阶段。
由于LD法在生产率、热效率、脱P、脱S以及钢质量等方面的优越性，在世界上得到了极迅速的发展。
受到LD转炉的启示，托马斯转炉（底吹空气）也开始采用纯氧吹炼试验，但因喷嘴侵蚀严重致使底部供氧工艺受阻。
1967年，德国和加拿大共同开发了OBM方法，发明了用碳氢化合物作为冷却剂的氧气喷嘴，使底吹氧气转炉得以产生，解决底部供氧带来的喷嘴侵蚀问题。
这两种炼钢工艺在冶金特性上有各自的优点，也存在自己的不足。
从70年代，开始顶底复吹新工艺的开发，1980复吹工艺开始大规模投入工业生产。
由于其具有顶吹及底吹的优点，因此得到了迅速推广与发展。
我国复吹工艺的发展与世界基本同步，在83年在首钢和鞍钢开始推广使用。
但是，在发展初期，由于耐火材料和Ar制备工艺落后，使我国的复吹发展受到限制。
为理解复合吹炼的工艺特点，应首先了解顶吹及底吹转炉的冶金特点。
一．顶吹和底吹转炉特点1．L D转炉（1）冶金特点：①脱碳反应在上部乳化区进行。
氧气流从顶部吹入熔池，把钢液及炉渣击碎成许多细小液滴，形成三相乳化区，脱碳反应主要在乳化区内进行。
②反应区在熔池上部，有利脱P和脱S。
由于O2与熔池的作用区处于熔池的上部，FeO易于聚集而有利于石灰熔化形成炉渣，使脱P、S与脱C同时进行。
同时，调节枪位，可以控制炉渣FeO的聚集及造渣速度。
③氧枪射流搅拌作用不大。
尤其冶炼后期，脱碳速度迅速降低，使熔池成分及温度的不均匀，特别是对大型转炉更为严重。
④C大约10%可以燃烧为CO2。
（2）优点：①操作控制灵活，实现早去S、P：可以通过调节喷枪高度，控制化渣速度，从而达到在吹炼终点前去除P，S。
②有较高的热效率，可以吃较多的废钢。
③转炉炉龄不受氧枪寿命的约束。
（3）缺点：①喷溅事故多：渣中FeO易聚集，喷溅较大。
②均匀性差：熔池成分和温度不均匀。

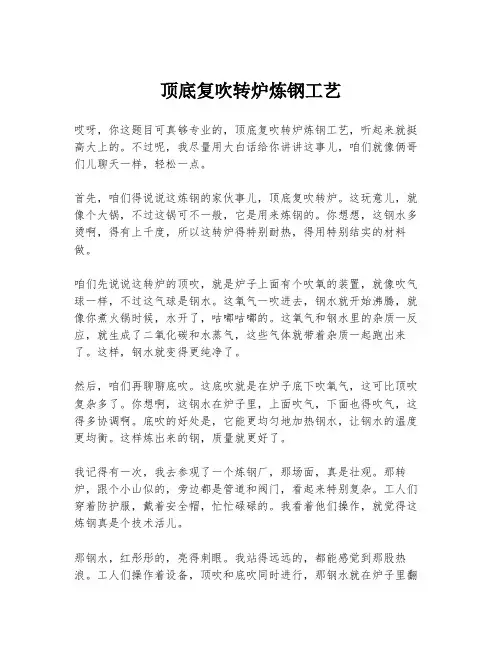

顶底复吹转炉炼钢工艺哎呀，你这题目可真够专业的，顶底复吹转炉炼钢工艺，听起来就挺高大上的。
不过呢，我尽量用大白话给你讲讲这事儿，咱们就像俩哥们儿聊天一样，轻松一点。
首先，咱们得说说这炼钢的家伙事儿，顶底复吹转炉。
这玩意儿，就像个大锅，不过这锅可不一般，它是用来炼钢的。
你想想，这钢水多烫啊，得有上千度，所以这转炉得特别耐热，得用特别结实的材料做。
咱们先说说这转炉的顶吹，就是炉子上面有个吹氧的装置，就像吹气球一样，不过这气球是钢水。
这氧气一吹进去，钢水就开始沸腾，就像你煮火锅时候，水开了，咕嘟咕嘟的。
这氧气和钢水里的杂质一反应，就生成了二氧化碳和水蒸气，这些气体就带着杂质一起跑出来了。
这样，钢水就变得更纯净了。
然后，咱们再聊聊底吹。
这底吹就是在炉子底下吹氧气，这可比顶吹复杂多了。
你想啊，这钢水在炉子里，上面吹气，下面也得吹气，这得多协调啊。
底吹的好处是，它能更均匀地加热钢水，让钢水的温度更均衡。
这样炼出来的钢，质量就更好了。
我记得有一次，我去参观了一个炼钢厂，那场面，真是壮观。
那转炉，跟个小山似的，旁边都是管道和阀门，看起来特别复杂。
工人们穿着防护服，戴着安全帽，忙忙碌碌的。
我看着他们操作，就觉得这炼钢真是个技术活儿。
那钢水，红彤彤的，亮得刺眼。
我站得远远的，都能感觉到那股热浪。
工人们操作着设备，顶吹和底吹同时进行，那钢水就在炉子里翻滚。
我看着那钢水，就想象着它最后变成坚固的钢材，就觉得这过程挺神奇的。
最后，当钢水冷却，变成钢材，那种感觉，就像看着一团火变成了冰，挺不可思议的。
这炼钢工艺，虽然听起来高大上，但其实也挺接地气的，就是把一团火，变成一块冰的过程。
所以啊，这顶底复吹转炉炼钢工艺，虽然听起来复杂，但其实就跟咱们平时做饭差不多，就是火候和时间的控制。
不过，这炼钢的火候和时间，那可比做饭难掌握多了。
这工艺，就像是一门艺术，需要工匠们精心操作，才能炼出好钢。
你看，咱们聊了这么多，其实就是想告诉你，这炼钢工艺，虽然听起来高大上，但其实也挺接地气的。
顶底复吹转炉工艺技术操作规程一、转炉区域工艺流程二、转炉关键设备及紧要工艺参数1、转炉本体转炉本体紧要工艺参数序号参数名称符号1炉设计值2、3炉设计值备注1公称容量（t）t1501502平均出钢量t150160（t）3新炉容积（m3）v141150.3（v）4炉容比（m3/t）v/t0.940.94（v/t）5炉壳内高mm93659565（h）6炉壳内径mm68106910（d）7炉壳内高/炉壳内径1.381.38（h/d）8炉膛内容积m3283302（v壳）9炉膛内高mm82658535（h）10炉膛内径mm49105278（d）11炉膛内高/炉膛内径1.681.62（h/d）12熔池直径mm49105278（d池）13熔池深度mm13471500（h池）14熔池直径/熔池深度3.653.52（d池/h池）15出钢口角度°（度）0016出钢口直径mm16016017炉口直径mm30003000（d口）18炉口直径/炉膛内径0.610.57（d口/ d）19耳轴中心至炉底的距离mm4900479020炉帽倾角°（度）616121炉帽锥段mm60080022炉身姿mm85081623炉底mm100010302、倾动系统转炉倾动操作共有三个操作点：兑铁操作台，炉前摇炉室，炉后摇炉室。
表2：转炉倾动系统紧要工艺参数序号参数名称符号设计值备注1最大静态力矩（t·m）m正常3352快速倾动速度（r/min）0.1～1.35r/min（无级调速）3倾动角度范围（°）±360°3、氧枪系统表3：氧枪系统紧要工艺参数序号参数名称符号设计值备注1枪身外径（mm）φ2992氧枪长度（mm）l181503喷咀类型5（6）孔拉瓦尔4设计最大氧流量（m3/min）6905烘炉氧流量（m3/min）1606氧枪升降速度（m/min ）4～40慢速～快速7氧枪冷却水流量（m3/h）q2308氧枪冷却水压力（mpa）1.0～1.29氧枪提升负荷（t）～14.5表4：氧枪喷头紧要工艺参数五孔拉瓦尔枪序号参数名称符号设计值备注1喷孔个数52喉口直径（mm）φ喉39.383喷孔出口直径（mm）φ出口51.184扩张角（°）145马赫数2.00六孔拉瓦尔枪序号参数名称符号设计值备注1喷孔个数62喉口直径（mm）φ喉37.8/34.2大孔/小孔3喷孔出口直径（mm）φ出口49.1/44.4大孔/小孔4扩张角（°）12/16大孔/小孔5马赫数2.004、底吹系统序号参数名称符号设计值备注1透气砖类型双环缝2透气砖块数83底吹气体种类n2/ar4底吹供气压力（mpa）p总n2/ar：1.4/2.0总管表5：底吹系统紧要工艺参数三、紧要原材料子子技术条件：3.1主原材料子csimnps4.0—4.30.4—0.60.2—0.4＜0.12＜0.073.1.1铁水3.1.2生铁块化学成分同铁水3.1.3废钢3.1.3.1尺寸重量要求：长≤2000mm，单重≤1500kg.3.1.3.2废钢碳含量≤2.0%，硫、磷含量≤0.05%，残余元素执行国标gb 4223—2024.3.1.3.3废钢表面和器件、打包件内不许存在泥块、水泥、粘沙、油污及珐琅。
顶底复吹转炉设备操作规程顶底复吹转炉设备操作规程一、前置条件1、操作人员已经接受过专业技术培训并持有相应的操作证书。
2、转炉设备必须符合国家标准及企业工艺要求，且具备完备的安全防护措施。
3、操作人员必须严格遵守安全操作规程，穿戴好相关的劳保用品，做好个人防护工作。
4、操作人员必须熟悉转炉操作流程及相关设备的结构、性能、操作原理以及故障处理措施。
二、设备检查1、拆卸转炉与砖模接触的沙土或焦渣。
2、检查实心砖内侧有无脱落或偏移、炉布有无破掉或脱落。
3、检查转炉内、外装有无裂缝、破损，保护罩、液压缸、液压阀、电气元件有无损坏、老化现象。
4、检查机械传动部件，油泵、油管、输油管路。
5、检查各种仪表、仪器控制设备电源及电缆线路有无异常。
三、设备安装1、在设备安装前，需要司炉员或者工艺员进行严格的审核，确保设备完全符合要求。
2、将炉底涂上高温耐火材料，铺设隔热层，放置换热器和管线支架。
3、在转炉底部安装三个大型支架，并于支架下设置火泥砖。
4、安装水冷棒，并在其。
5、按照设计要求连接液压站、液压油管、气动、水冷器等附属设备。
6、对炉壁进行涂刷篮钩胶水做防锈处理，放置底架，拼装转炉、内衬砖等。
四、设备操作1、开机前检查：检查机械传动部件、油泵、油管、输油管路、电源电缆线路、气动连动部件等设备是否正常，翻板启闭动静是否吻合要求，氧气气压是否稳定，回转电机是否正常等。
2、投料：先在炉内加入1/3的生铁块，然后加入质量比例的钢材及废钢，并加入外加渣、少量废铁和生铁，最后加入剩余的废铁和生铁。
3、炉体进入：司炉员按照转炉设计的仪表数值指示，开启鼓风机，并在进入定值后改变鼓风机转速，调节鼓风量。
4、吹氧状况：当鼓风机工作出现异常状况或氧气气压不稳定时，需要及时停机检修维护，保障系统运行安全。
5、出钢：检查钢液温度、目视检查液面高度，并按相应的制程调整钢水、铁量等比例。
6、进炉、倒炉：当废钢生铁比例发生变化时，需要进炉或者倒炉，根据不同的情况，设定炉内氧气吹风率和吹氧时间。
顶底复吹转炉设备操作规程模版一、目的和适用范围本操作规程适用于顶底复吹转炉设备的操作管理，旨在确保设备的安全稳定运行，保证生产的顺利进行。
二、术语定义1.顶吹：指通过顶部喷枪向转炉炉料喷吹高压空气及燃料的操作。
2.底吹：指通过底部喷吹装置向转炉底部喷吹高压空气及燃料的操作。
3.复吹：指通过顶部喷枪和底部喷吹装置同时向转炉喷吹高压空气及燃料的操作。
三、操作要求：1.操作人员必须接受专业的培训，并获得相应的操作资格证书。
2.在进行顶底复吹转炉设备操作前，需要对设备进行检查并确保设备处于正常状态。
3.操作人员需要佩戴个人防护装备，包括安全帽、耳塞、防护眼镜、防护手套等。
4.操作人员需要遵守《职业健康和安全法》相关规定，严禁酒后操作、疲劳操作及擅自离岗等行为。
5.操作人员需要熟悉设备的操作流程、设备的结构和性能，并能熟练掌握相关控制仪器的使用。
6.在进行顶底复吹转炉设备操作时，应按照设备操作手册上的要求进行操作，确保操作规范和操作流程的正确性。
7.在操作过程中，要时刻留心设备运行状态的变化，及时调整和控制操作参数，以保证设备的安全运行。
8.出现设备故障或异常情况时，操作人员应及时报告上级，并进行相应的应急处理措施。
9.操作人员在操作结束后，要及时对设备进行清理和维护，并填写相应的操作记录。
四、操作步骤：1.准备工作：1.1检查设备的工作条件并进行必要的调整和修整；1.2检查燃料和空气供给系统，并确保其正常运行；1.3检查顶、底吹设备及控制系统的完好性。
2.顶底复吹操作：2.1根据转炉操作手册的要求，设定顶底喷枪的喷吹参数；2.2打开顶、底吹喷枪进气阀门，开始喷吹操作；2.3根据转炉内状况，及时调整和控制各喷枪的喷吹参数；2.4在喷射操作过程中，要注意观察转炉内的温度、压力等指标的变化，及时调整操作参数；2.5出现转炉异常情况时，应立即停止喷吹操作，并进行相应的应急处理措施；2.6操作结束后，停止顶底喷枪的喷吹，关闭进气阀门，并将设备归位。
顶底复吹转炉设备操作规程一、安全操作规范1. 操作人员必须穿戴工作服和安全帽，严禁穿戴松散的衣物和长发等，以防被卷入机械设备中。
2. 在操作转炉设备之前，必须检查设备的运行情况，确保设备处于正常状态。
3. 在操作转炉设备期间，严禁随意改动设备的操作参数和设定值。
二、设备操作流程1. 开始操作前，将底吹口密封固定好，并用隔热材料对底吹口进行绝缘处理。
2. 检查顶部吹气系统，确认各阀门和管道连接是否正常。
3. 打开顶部气阀，使气体流向顶部吹气系统。
4. 在顶部气阀打开后，打开顶部吹气供气阀门，使气体进入顶吹管。
5. 点火前，关闭底吹风机，并关闭底吹风阀。
6. 接通底部煤气，点火开始。
7. 点火后，逐渐增加底吹气量，同时观察转炉内部的温度变化。
8. 在操作过程中，根据需要随时调整顶吹气的流量。
9. 当顶部吹气停止时，及时关闭顶部气阀。
10. 在转炉操作结束后，关闭底吹气门和底吹风机，停止底吹操作。
三、注意事项1. 在操作过程中，要不断观察炉内的温度和压力变化，确保煤气供给和底吹气的控制稳定。
2. 当炉内温度超过设定值时，必须及时调整顶吹气流量和底部煤气供给。
3. 当底部吹气系统出现异常情况时，应立即停止操作，并通知维修人员进行处理。
4. 在操作过程中，要时刻保持清洁，避免杂物进入设备内部，以防发生故障。
5. 在操作转炉设备时，必须严格遵守相关的操作规程和安全操作规定，确保人身和设备安全。
四、紧急情况处理1. 如果发生火灾，立即关闭顶部气阀和底吹气阀，切断气体供应。
2. 疏散人员应按照预定的逃生路线有序撤离现场，并迅速报告有关部门。
3. 在紧急情况发生后，不得擅自进行操作和抢修，必须等待维修人员到达现场进行处理。
以上就是对顶底吹转炉设备操作规程的详细介绍，希望能对您有所帮助。
如有疑问，请及时咨询相关人员。
