2020年上海16区中考物理一模试题分类汇编(九)——基础实验题(word版含答案)

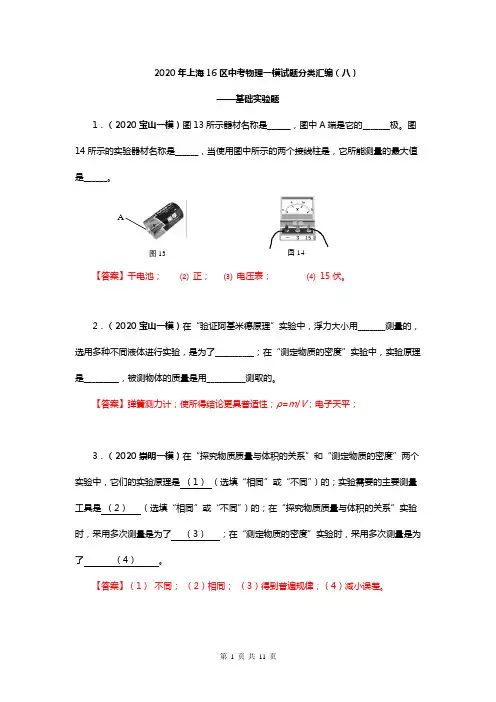

2020年上海16区中考物理一模试题分类汇编（八）——基础实验题1．（2020宝山一模）图13所示器材名称是______，图中A端是它的_______极。

图14所示的实验器材名称是______，当使用图中所示的两个接线柱是，它所能测量的最大值是______。

A图13 图14【答案】干电池；⑵正；⑶电压表；⑷15伏。

2．（2020宝山一模）在“验证阿基米德原理”实验中，浮力大小用_______测量的，选用多种不同液体进行实验，是为了__________；在“测定物质的密度”实验中，实验原理是_________，被测物体的质量是用__________测取的。

【答案】弹簧测力计；使所得结论更具普适性；ρ=m/V；电子天平；3．（2020崇明一模）在“探究物质质量与体积的关系”和“测定物质的密度”两个实验中，它们的实验原理是（1）（选填“相同”或“不同”）的；实验需要的主要测量工具是（2）（选填“相同”或“不同”）的；在“探究物质质量与体积的关系”实验时，采用多次测量是为了（3）；在“测定物质的密度”实验时，采用多次测量是为了（4）。

【答案】（1）不同；（2）相同；（3）得到普遍规律；（4）减小误差。

4．（2020崇明一模）在“探究导体中电流与电压的关系”实验中，所用的实验器材有若干节干电池、电键、若干个金属导体、（5）、（6）和若干导线。

实验过程中通过改变（7）来改变导体两端电压的。

实验数据处理时是通过（8）法来归纳实验结论的。

【答案】（5）电流表；（6）电压表；（7）电源电压（或电池个数）；（8）图像。

5．（2020奉贤一模）如图14所示，装置（a）可以用来探究（1）的规律；装置（b）可用来验证（2）原理；装置（c）是意大利科学家（3）所设计的实验，该实验表明（4）很大。

【答案】(1) 液体内部压强；(2) 阿基米德；(3)托里拆利；(4)大气压强。

6.（2020奉贤一模）甲、乙两小组同学使用电流与电压传感器“探究导体中电流与电压的关系”，他们分别使用某一导体改变（5）（选填“电流”或“电压”）进行实验。

2020年上海市浦东新区初三一模物理试卷（含答案）（精校版）考生注意：1．试卷中的第1~26题为物理部分，第27~51题为化学部分。

2．试卷满分150分。

考试时间100分钟。

3．按要求在答题纸上作答，在试卷、草稿纸上答题一律无效。

物理部分一、选择题(共16分)下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上。

更改答案时，用橡皮擦去，重新填涂。

1．一节新干电池的电压最接近A．0.5伏B．1.5伏C．2.5伏D．3伏2．下列实例中，应用连通器原理工作的是A．液位计B．深潜器C．吸尘器D．水库大坝3．当一杯水结成冰之后，下列物理量中不发生变化的是A．质量B．体积C．密度D．比热容4．下列与物理单位“帕斯卡”相同的是A．牛顿/米B．牛顿/米2C．米/牛顿D．米2/牛顿5．当把电阻R1和R2(R1>R2)串联后接入电路，以下判断正确的是A．通过电阻R1的电流大B．通过电阻R2的电流大C．通过两电阻的电流相等D．无法判断电流的大小6．关于浸在液体中的物体所受浮力F浮与物体重力G物、物体排开液体的重力G排间的大小关系，以下说法中正确的是A．只有当物体浸没时，F浮等于G物B．不管物体是否浸没，F浮都等于G物C．只有物体未浸没时，F浮等于G排D．不管物体是否浸没，F浮都等于G排7．如图1 ArrayA．电流表A的示数变小B ．电压表V 的示数变大C ．电压表V 与电流表A 示数的比值变大D ．电压表V 与电流表A 示数的比值不变8．盛有不同液体的甲、乙两个柱形容器(S 甲>S 乙)放于水平地面上，如图2所示，液体对容器底部的压强相等。

倒入(液体不溢出)或抽出部分液体后，液体对容器底部的压强变为p'甲、p'乙，以下判断中正确的是A ．若倒入相等质量的原液体，p'甲可能等于p'乙B ．若抽出相等质量的原液体，p'甲一定大于p'乙C ．若倒入相等体积的原液体，p'甲一定大于p'乙D ．若抽出相等体积的原液体，p'甲一定小于p'乙二、填空题(共26分)请将结果填入答题纸的相应位置。

2020年上海市中考物理一模试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．如图所示的实验装置中，当单刀双掷开关向右合上时，接线柱1与2连通，同时与3断开；向左合上时，接线柱1与3连通，同时与2断开。

那么该实验装置................................... （）A．既可以研究电磁感应现象，又可以研究磁场对电流的作用B．既可以研究电磁感应现象，又可以研究电流的磁效应C．既可以研究磁场对电流的作用，又可以研究电流的磁效应D．不可以研究上述三种电磁现象中的任意一种2．声音的三个特征中，与距发声体远近有关的是（）A．音调B．响度C．音色D．音调和响度3．“闻其声而知其人”，这句话表明不同人发出的声音具有不同的 ................（）A．音调。

B．响度。

C．音色。

D．频率。

4．一种新型保险柜安装有声纹锁，只有主人说出事先设定的暗语才能打开，别人即使说出暗语也打不开锁。

这种声纹锁辨别主人声音的依据是（B）A．音调B．音色C．响度D．声速5．关于声现象，下列说法正确的是（）A．真空能传声B．只要物体在振动，我们就能听到声音C．我们能“听其声而知其人”，主要是因为不同的人声音的音色不同D．控制汽车尾气的排放指标可以有效减弱噪声.6．李强同学正在平面镜前欣赏自己的全身像（如图所示），此时他看到的全身像应是图中的7．如图，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R 2的滑片P 在中点，闭合开关S ，三只电表均有示数。

当滑片P 向左移动时，下列说法正确的是（ ） A 若电阻串联．①、③是电压表，则表②示数变大 B 若电阻串联，①、③是电压表，则表②示数不变 C 若电阻并联，①、③是电流表，则表②示数变小 D ．若电阻并联，①、③是电流表，则表②示数变大8．如图所示，将一只小电铃放在密闭的玻璃罩内，接通电路，可清楚地听到铃声，用抽气机逐渐抽去玻璃罩内的空气，将会发生：（ ） A ．电铃逐渐停止振动 B ．听到的铃声越来越响 C ．听到的铃声越来越轻 D ．听到的铃声保持不变。

目录长宁区2019学年第一学期高三物理教学质量检测 (3)物理试卷 (3)试卷答案和评分参考 (10)嘉定区2019学年第一学期高三物理教学质量检测 (13)物理试卷 (13)答案和评分标准 (20)奉贤区2019学年第一学期期末高三调研考试 (23)物理试卷 (23)参考答案及评分细则 (31)静安区2019学年第一学期教学质量检测 (34)高三物理试卷 (34)参考答案及评分标准 (40)19．(14分，6+8) (41)虹口区2019学年度第一学期期终学生学习能力诊断测试 (43)物理试卷 (43)参考答案及评分标准 (50)闵行区2019学年第一学期高三年级质量调研考试 (53)物理试卷 (53)参考答案及评分标准 (60)浦东新区2019学年度第一学期期末教学质量检测 (63)第1页共122页物理试卷 (63)参考答案及评分标准 (70)松江区2019学年度第一学期等级考质量监控试卷 (74)高三物理 (74)参考答案和评分标准 (81)黄浦区2019学年度第一学期高三年级期终调研测试 (83)物理试卷 (83)参考答案和评分标准 (87)宝山区2019学年第一学期期末高三年级质量监测 (91)物理试卷 (91)参考答案和评分标准 (99)徐汇区2019学年第一学期学习能力诊断卷 (102)物理试卷 (102)参考答案和评分标准 (108)杨浦区2019学年度第一学期高中等级考模拟质量调研 (111)物理试卷 (111)参考答案及评分标准 (118)第2页共122页长宁区2019学年第一学期高三物理教学质量检测物理试卷考生注意：1．试卷满分100分，考试时间60分钟．2．本考试分设试卷和答题纸．试卷包括三部分，第一部分为选择题，第二部分为填空题，第三部分为综合题．3．作答必须涂或写在答题纸上，在试卷上作答一律不得分．第一部分的作答必须涂在答题纸上相应的区域，第二、三部分的作答必须写在答题纸上与试卷题号对应的位置．一、选择题（第1-8小题，每小题3分；第9-12小题，每小题4分，共40分．每小题只有一个正确答案）1．一列机械波在不同介质中传播，保持不变的物理量是（A）波长（B）波速（C）振幅（D）频率2．下列措施中属于静电防范的是（A）静电除尘（B）静电喷涂（C）良好接地（D）保持空气干燥3．在“用DIS描绘电场的等势线”的实验中，下列各种纸张在平整的木板上从上到下依次铺放，正确的顺序是（A）导电纸、白纸、复写纸（B）导电纸、复写纸、白纸（C）白纸、复写纸、导电纸（D）白纸、导电纸、复写纸第3页共122页第4页共122页4．甲、乙两相同小球从同一高处相隔1s 先后自由下落，在下落过程中（A）两球速度差越来越大（B）两球速度差越来越小（C）两球间距离越来越大（D）两球间距离越来越小5．一物体在互相垂直的两个恒力F 1、F 2作用下运动一段位移，F 1对物体做功-3J，F 2对物体做功4J，则F 1与F 2的合力对物体做功为（A）7J（B）5J（C）-5J（D）1J6．图甲是一款手机支架，其表面采用了纳米微吸材料，用手触碰无粘感，接触到平整的硬性物体时会牢牢吸附在物体上。

上海市2019-2020学年九年级下学期物理中考一模试卷（含答案）一、单选题1.在上海地区的家庭中，冰箱的工作电压为（）A. 24伏B. 36伏C. 220伏D. 380伏【答案】C【考点】电压和电压的单位换算2.下列工具中，主要利用连通器原理工作的是（）A. 抽水机B. 液位计C. 吸尘器D. 注射器【答案】B【考点】连通器原理3.首先用实验测出大气压强值的科学家是（）A. 阿基米德B. 牛顿C. 托里拆利D. 帕斯卡【答案】C【考点】大气压强的测量方法4.滑动变阻器改变接入电路的电阻是靠（）A. 改变连入电路的材料来实现的B. 改变连入电路中导线的长度来实现的C. 改变连入电路中导线的横截面积来实现的D. 同时改变连入电路中导线的横截面积和长度来实现的【答案】B【考点】滑动变阻器的原理及其使用5.关于密度的概念，下列说法中正确的是（）A. 同种物质密度一定相同，不同种物质密度一定不同B. 将一杯水倒掉一半，水的密度变为原先的一半C. 密度大的物体，其质量不一定大D. 由密度公式ρ= m /V 可知，密度与质量成正比，与体积成反比【答案】C【考点】密度及其特性6.研究光的传播时，物理课本引入了“光线”，使问题简单化，这种研究问题的方法是（）A. 转化法B. 等效法C. 模型法D. 控制变量法【答案】C【考点】物理学方法7.如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时（）A. 电压表示数变大，电流表示数变小，灯泡变暗B. 电压表示数变小，电流表示数变大，灯泡变亮C. 电压表示数变小，电流表示数变小，灯泡变暗D. 电压表示数变大，电流表示数不变，灯泡亮度不变【答案】 D【考点】欧姆定律及其应用，电路的动态分析二、填空题8.家庭电路中的各用电器之间是________连接的（选填“串联”或“并联”），它们消耗的电能用________表测量；标有“220V 25W”字样的白炽灯甲和标有“110V 25W”字样的白炽灯乙，分别在额定电压下工作时，他们的亮度________（选填“相同”或“不同”）。

2020年上海市初中毕业统一学业考试理化试卷（满分150分，考试时间100分钟）物理部分考生注意：1．本试卷物理部分含五个大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．依据卢瑟福的原子“行星模型”，绕核高速旋转的粒子是（）A．电子B．质子C．中子D．原子2．分子在不停地做无规则运动，能体现此规律的现象是（）A．细雨濛濛B．桂花飘香C．雪花飞舞D．树叶凋落3．在图1所示的简单机械中，属于费力杠杆的是（）A．翘棒B．镊子C．铡刀D．开瓶器图14．标有“220V 100W”字样的家用电器正常工作时的电功率（）A．大于100瓦B．小于100瓦 C．等于100瓦 D．等于100瓦5．如图2所示，正确表示小磁针N极指向的是（）A． B． C． D．图26．如图3所示，青蛙从跳起到落地的过程中，它的重力势能（）A．一直增大B．一直减小C．先增大后减小D．先减小后增大7．挂在树上的苹果，静止时受到的一对平衡力是（）A．苹果受到的重力和苹果对树的拉力B．苹果受到的重力和树受到的重力C．苹果对树的拉力和树对苹果的拉力D．苹果受到的重力和树对苹果的拉力8．P、Q是同一直线上相距12米的两点，甲从P点、乙从Q点同时沿直线相向而行，它们运动的s-t图像如图4所示，分析图像可知（）A．甲的速度小于乙的速度B．经过3秒，甲、乙相距4米 C．乙到达P点时，甲离Q点6米D．甲到达Q点时，乙离P点2米N秒秒图3 图4二、填空题（共26分）请将结果填入答题纸的相应位置。

9．家庭照明电路的电压为（1）伏，电灯与电灯之间是（2）的（选填“串联”或“并联”），电能表是用来测量（3）能的仪表。

10．在图5所示的一些与物理相关的生活现象中，图5 （4）主要表示力能使物体发生形变；图5 （5）主要表示力能使物体的运动状态发生改变；图5 （6）主要表示物体具有惯性。

电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“21A”字样，所用电流表的表盘如图13（b）所示。

闭合电键后，滑片P移到某一位置时，电流表示数为1安。

求：（1）通过电阻R1的电流I1。

（2）滑动变阻器R2连入电路的阻值。

（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。

闵行：26. 在图16（a ）所示的电路中，电源电压为18伏保持不变，电阻R 2的阻值为10欧，滑动变阻器R 1标有“20 1A”字样，电流表、电压表的表盘如图 16（b ）所示。

闭合电键 S ，求：（1）在移动变阻器滑片 P 的过程中，电压表V 1 示数的最小值。

（2）如果用另一个电阻R 0 和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V 2 并联在电源两端。

要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。

通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。

黄浦：22、在图12所示的电路中，电源电压为10伏且不变。

定值电阻的阻值为10欧，滑动变阻器上（a ） （b ）R标有“2A”字样。

闭合电键S①求通过的电流。

②通电10秒，求电流通过所做的功。

p③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。

S青浦：24．在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图（a）所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω2A”字样．闭合电键S后，电流表和电压表指针的位置分别如图（b）所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．崇明：21．在如图所示的电路中，电源电压为6V 且不变．电阻R 1的阻值为10Ω，滑动变阻器R 2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S ，电流表示数为0.2A ． 求：（1）电压表的示数； （2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V =U 1=IR 1=0.2A ×10Ω=2V ； （2）U 2=U ﹣U 1=6V ﹣2V=4V ；R 2===20Ω；（3）如果电压表量程为0～15V ，电路最大电流为I===0.6A ，因此电流表量程应为0～0.6A ；I 最大=0.6A ，U V =I 最大R 1=0.6A ×10Ω=6V ＜15V 此时电压表、电流表的示数分别为6V 、0.6A ；如果电流表选择0～0.6A 量程，电压表选择0～3V 量程， I 最大===0.3A ．此时电压表、电流表的示数分别为3V 、0.3A ．松江：22．在图所示的电路中，电源电压保持不变，电阻R 1的阻值为20欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S，电流表的示数为0.5安，求：①电阻R1两端的电压U1；②现用电阻R0替换电阻R1，同时将一电压表接入电路中，且电流表选用0﹣0.6A量程，电压表选用0﹣3V 量程，要求：在移动变阻器滑片P的过程中，使电压表V和电流表A的指针均能到达图（b）（c）所示位置，且电路能正常工作；i）若电压表接在ab两点之间，求替换电阻R0的阻值范围；ii）若电压表接在bc两点之间，求替换电阻R0的阻值范围．普陀：21.在图12（a ）所示的电路中，电源电压为4伏且不变。

2020年上海16区中考物理一模试题分类汇编（二）——电路计算题1．（2020宝山一模）在图10所示的电路中，电源电压保持不变，电阻R 1为30欧，电阻R 2为10欧。

闭合开关S 时，图中电流表示数如图11所示。

求：⑴ 电源电压U 。

⑵ 电阻R 1两端的电压U 1。

⑶ 若用电阻R 0替换R 1、R 2中的一个，替换后使电路中AB 两点间的电压与BC 两点间的电压之比U AB ′∶U BC ′为1∶2，写出R 0替换的是图10中哪个电阻，并求出R 0阻值。

【答案】（1）∵闭合开关S 时，R 1与R 2串联，电流表示数为0.3安， ∴I ＝I 1＝I 2＝0.3安， （1分） 总电阻R ＝R 1+ R 2＝30欧+10欧＝40欧，∴电源电压U ＝IR ＝0.3安×40欧＝12伏。

（2分） （2）∴电阻R 1两端的电压U 1＝I 1R 1＝0.3安×30欧＝9伏。

U 2＝U -U 1＝12伏-9伏＝3伏。

（2分） （3）若用电阻R 0替换R 1 则R 0∶R 2＝U AB ′∶U BC ′＝1∶2 ∴R 0＝R 2/2＝10欧/2＝5欧； 若R 0替换R 2R 1∶R 0＝U AB ′∶U BC ′＝1∶2∴R 0＝2 R 1＝2×30欧＝60欧。

（2分） （注意：其他方法合理给分）2．（2020崇明一模）在如图8所示的电路中，电源电压恒定且不变，电阻R 1阻值为5欧，变阻器R 2上标有“2A ”字样．闭合电键S ，电流表A 2的示数为1.2安。

①求电源电压U 。

②求电路正常工作时变阻器允许的最小阻值。

③移动滑片过程中，电流表A 2示数与电流表A 1示数的 比值最大为0.8，求电流表A 1示数最大值和最小值。

【答案】① U 总=I 1R 1=1.2安×5欧=6伏 （公式、代入、结果各1分，共3分） ② R 2最小=U/I 2最大=6伏/2安=3欧 （公式、代入、答案各1分，共3分）R 1 R 2SA图10A图11R 2 PSR 1 A 1A 2③电流表A1示数最大值就是电流表的最大量程值I安最大=3安（1分）因为，所以I总最小=1.5安（1分）3．（2020奉贤一模）如图12所示，电源电压保持不变，R1的阻值为10欧。

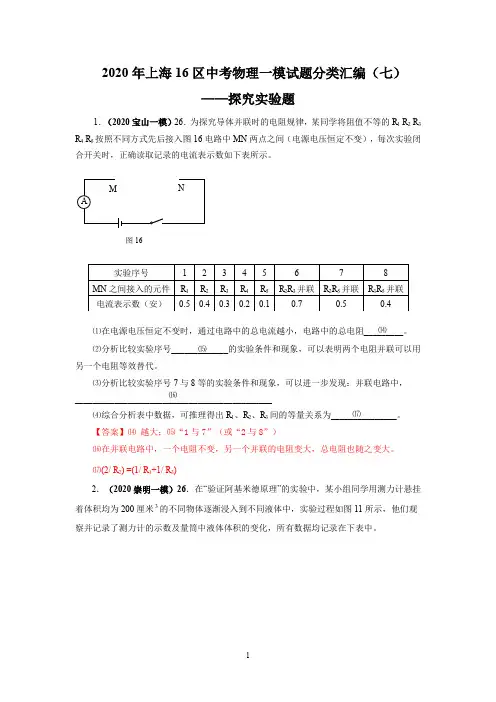

2020年上海16区中考物理一模试题分类汇编（七）——探究实验题1．（2020宝山一模）26．为探究导体并联时的电阻规律，某同学将阻值不等的R 1 R 2 R 3 R 4 R 5按照不同方式先后接入图16电路中MN 两点之间（电源电压恒定不变），每次实验闭合开关时，正确读取记录的电流表示数如下表所示。

⑴在电源电压恒定不变时，通过电路中的总电流越小，电路中的总电阻_________。

⑵分析比较实验序号_____________的实验条件和现象，可以表明两个电阻并联可以用另一个电阻等效替代。

⑶分析比较实验序号7与8等的实验条件和现象，可以进一步发现：并联电路中，_____________________________________________⑷综合分析表中数据，可推理得出R 1、R 2、R 3间的等量关系为_______________。

【答案】⒁ 越大；⒂“1与7”（或“2与8”）⒃在并联电路中，一个电阻不变，另一个并联的电阻变大，总电阻也随之变大。

⒄(2/ R 2) =(1/ R 1+1/ R 3)2．（2020崇明一模）26．在“验证阿基米德原理”的实验中，某小组同学用测力计悬挂着体积均为200厘米3的不同物体逐渐浸入到不同液体中，实验过程如图11所示，他们观察并记录了测力计的示数及量筒中液体体积的变化，所有数据均记录在下表中。

图16⒁ ⒂ ⒃ ⒄①在此实验中量筒中液面的两次示数差（V 2－V 1）表示了 （15） 。

②分析比较实验序号1与2与3（或5与6与7）可初步得出的结论： （16） 。

③分析比较实验序号 （17） 可初步得出的结论：当排开液体的体积相同时，液体密度越大，浸在液体中的物体受到的浮力越大。

④分析实验序号4中的数据及相关条件，产生这种现象的原因可能是 （18） 。

【答案】 ①（15）物体排开液体的体积。

②（16）当液体密度相同时浮力与物体排开液体的体积成正比。

2019年上海各区中考物理一模试题分类汇编——基础实验（word版包含答案）2019 年上海中考物理一模试题分类汇编——基础实验1．（19虹口区一模）在验证阿基米德原理”的实验中，弹簧测力计两次示数差表明了物体受到的；用量筒测量物体排开液体的，并计算出物体排开液体受到的，然后比较两者是否相等，并选择物体多次验证（选填“同一”或“不同”）。

2．（19上海一模）如图1是电学实验中常用的一种测量仪表的表盘，它的名称叫表，使用时应该将它与被测对象联。

图2 为实验装置，若实验时玻璃管倾斜，则水银柱的高度将（选填“不变”、“变大”、“变小”）3．（19普陀区一模）“测定小灯泡的电功率”的实验原理是，在连接电路过程中，电键应该处于状态，电压表应与被测小灯泡联连接。

4．（19金山区一模）在“用电流表、电压表测电阻”的实验中，某同学连接电路，如图所示。

闭合电键前为了保护电路，应将滑动变阻器滑片移至端（选填“A”或“B”），各电表所测的值均不得超过它们的，实验中通过改变滑动变阻器的电阻来改变待测电阻R x两端的，该实验中多次测量的目的是，最后求出电阻R x的大小。

5．（19青浦区一模）在“用电压表测电压”实验中，电压表直接接在电源两端（选填“能”或“不能”），所测电压不得超过它的。

6．（19嘉定区一模）如图1所示，当弹簧测力计在C处从竖直向上用力到逐渐斜向上用力的过程中，杠杆始终在水平位置平衡，弹簧测力计的示数将，该拉力的力臂将；图2 所示是“探究平面镜成像特点”的实验装置，当蜡烛A 向玻璃板靠近时，蜡烛A 的像（以上三空均选填“变大”、“不变”或“变小”）。

“验证阿基米德原理”的实验目的是：研究浸在液体中的物体所受的浮力与它排开液体的之间的关系。

7．（19 嘉定区一模）用弹簧测力计测水平拉力大小时，要先沿 方向上调零。

在“探究二力平衡的条件”实验中，应保持物体处于或状态进行研究。

在电学实验中，连接电路时，电键应处于状态。

2020年上海16区中考物理一模试题分类汇编（一）——电路故障分析判断1．（2020宝山一模）如图5所示的电路中，电源电压为3伏。

闭合开关S，两只灯泡都不发光，若故障只有一个且只发生在两只灯泡上，则：（1）“两只灯泡都不发光”，可以判断的故障是_______（选填“短路”或“断路”）。

（2）请根据相关信息写出电表的示数及相应的故障________________________________【答案】⑴断路。

⑵若电压表的示数U≠0，则灯L1断路；若电压表的示数U＝0，则灯L2断路。

2．（2020崇明一模）在图4所示的电路中，电源电压保持不变，闭合电键S（已知电阻R1、滑动变阻器R2中仅有一个出现了故障）：①若发现三个电表中有一个电表无示数，电路中的故障可能是（16）；若发现三个电表中有两个电表无示数，电路中的故障可能是（17）。

②接着继续观察发现V1无示数，A、V2有示数，且移动变阻器R2的滑片P：若电流表的示数发生了改变，则故障一定是（18）；若电压表V2的示数不变，则故障一定是（19）。

【答案】①（16）R1短路或R2短路；（17）R1断路或R2断路。

②（18）R1短路；（19）R1短路。

3. （2020奉贤一模）如图7所示，闭合开关后，灯L不发光。

已知故障仅发生在灯L或电阻R 上。

某同学使用一个完好的灯L′替换 (19) 一定能检出故障（选填“R”或“L”），此时：图4APSR2R1V1V2L图5L2R（1）若灯L ′不发光，则故障是 （20） ；（2）若 (21) ，则故障是R 断路。

【答案】(19) R (20)（灯）L 断路 (21)（灯）L 发光或L 与Lʹ均发光。

4．（2020虹口一模）在图5所示的电路中，电源电压保持不变，电阻R 1、R 2的阻值相等。

闭合开关S ，电压表的示数为U 0，电流表的示数为2I 0，电路正常工作。

一段时间后，其中一个电表的示数变小。

已知电路中仅有一处故障，且只发生在电阻R 1或R 2上。

情景实验宝山：16．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流。

为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图6（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方。

做了如图6（a）、（b）、（c）（d）所示的四次实验。

请仔细观察图中的装置、操作和现象，归纳得出初步结论。

⑴分析比较图6中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流______。

⑵分析比较图6中（a）（c）两图[或（b）（d）两图] ，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数______（选填“变大”、“不变”或“变小”）。

据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低______。

奉贤：16.某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验，如图7（a）（b）（c）所示。

知识和二力平衡的知识等可以测出大气压的值，于是他们采用图7（d）实验装置在物理实验室测定大气:虹口：15. 我们的地球被一层厚厚的大气层包围着，同海水以及一切其他物体一样，大气也受到地球的引力作用，所以这层大气是不会逃逸到宇宙中去的，如果把大气比作为海洋，我们就生活在这层海洋的底部。

地球上海拔高度越高，大气越稀薄。

①根据上述信息及液体与气体的相同点，小王同学提出了有关大气压强的猜想：大气向各个方向均有压强。

他的依据是：大气受到地球引力作用，__________________。

②根据上述信息及所学液体压强的相关知识，公式P=F/S 、P=ρgh 中不能用来计算大气压强的是________，理由是_______________________________________。

压强选择宝山8．底面积不同的圆柱形容器A 和B 原先分别盛有体积相同的甲、乙两种液体，如图所示，现从容器中分别抽出部分液体后，液体对各自容器底部的压强为p 甲、p 乙，则下列做法中，符合实际的是（ ）CA ．若液体原先对容器底部的压力相等，则抽出相等质量的液体后，p 甲一定等于p 乙B ．若液体原先对容器底部的压力相等，则抽出相等厚度的液体后，p 甲可能大于p 乙C ．若液体原先对容器底部的压强相等，则抽出相等体积的液体后，p 甲一定等于p 乙D ．若液体原先对容器底部的压强相等，则抽出相等厚度的液体后，p 甲一定等于p 乙嘉定：8．如图4所示，实心均匀正方体甲、乙分别放在水平地面上，它们对地面的压强相等。

现从甲、乙正方体上部沿水平方向切去部分后，它们剩余部分的体积相等，则甲、乙对地面的压力变化量△F 甲和△F 乙的关系是（ ）CA ．△F 甲一定大于△F 乙B ．△F 甲可能大于△F 乙C ．△F 甲一定小于△F 乙D ．△F 甲可能小于△F 乙闵行：7.如图 3 所示，盛有水的轻质密封容器放在水平桌面上，水对容器的压强为 p 水 ，容器对桌面的压强 p 容 ，将容器倒置后再放在水平桌面上，此时水对容器底的压强为 p ′水，容器对桌面的压强为 p ′容，下列判断中正确的是（ ）A图4甲乙A．p水 > p′水, p容 > p′容B． p水 > p′水, p容 < p′容C．p水 < p′水, p容 > p′容D． p水 > p′水，p容 < p′容闵行: 8.小宇在水中先放入大量食盐，待食盐不再溶解后，盐水密度为ρ，再放入鸡蛋，观察到鸡蛋处于漂浮状态，如图 4（甲）所示。

液体静置一段时间后，此时盐水密度仍为ρ，她发现鸡蛋下降至图 4（乙）所示位置。

对此过程的判断，正确的是（）CA. 液体对容器底部压强变大，鸡蛋受到浮力不变，重力不变B. 液体对容器底部压强不变，鸡蛋受到浮力变小，重力变小C. 液体对容器底部压强变大，鸡蛋受到浮力变大，重力变大D. 液体对容器底部压强变大，鸡蛋受到浮力变大，重力不变闵行: 10.如图 6 所示，A、B 两个相同的薄壁轻质柱形容器放在水平地面上，两容器中分别盛有相同深度的水和酒精。

测电阻实验宝山：25．根据“用电流表、电压表测电阻”的实验，完成下列要求。

⑴实验原理_________。

⑵请依照图13电路图，用笔画线替代导线将图13所示的实物连接完整，________。

（用2B铅笔在答题纸的相应位置连线）⑶闭合电键前，需将滑动变阻器的滑片P移到_____端（选填“A”或“B”）。

⑷小顾同学在本实验中，将最后一根导线连接完毕后闭合电键，发现电流表和电压表的示数都超出它们所能测的最大值，其原因可能是：_________________________。

⑸解决上述问题后，小顾重新进行实验，前两次测得的电阻分别是51.9欧和51.8欧，第三次测量时，电流表和电压表的示数如图14所示，则该待测电阻的阻值为_____欧。

答案：奉贤：25. 某小组同学做“电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变。

（1）他们正确串联实验器材，并将变阻器的滑片放置于一端，然后将电压表并联在电路中。

闭合电键后，观察到电压表示数为6伏，电流表示数为0.58安。

接着移动变阻器的滑片，将滑片移动某一位置时，观察到电流表的示数如图15（a）所示，电压表的示数始终不变。

请根据上述现象判断实验过程中电压表示数不变的原因___________________________。

（2）经思考分析检查，他们重新正确连接电路，操作步骤正确。

闭合电键后，发现电压表指针所指的刻度与原先一致，电流表示数如图15（b）所示。

接着移动变阻器的滑片，观察到当电流表的示数如图15（a）所示，电压表的示数如图15（c）所示。

（3）请你根据上述实验过程中得到的数据将下表填写完整（电阻精确到0.1欧）答案：（1）. 电压表接在电源两端虹口：小李同学做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、一个待测电阻R X、电流表、电压表、滑动变阻器、电键及导线若干。

小李连接电路，使变阻器接入电路中的电阻最大，闭合电键时观察到电压表示数为10伏、电流表示数为0.2安。

电学实验静安：26．某小组同学做“用电流表、电压表测电阻”实验．①该实验的目的是：．②为进行多次实验，三位同学各自设计了三个不同的实验方案，简述如下表所示．方案序号ⅠⅡⅢ实验电路设计要点通过改变串联电池的节数改变电源两端的电压电源电压保持不变，待测电阻与已知阻值的定值电阻串联，并换用阻值不同的定值电阻．电源电压保持不变，待测电阻与滑动变阻器串联，移动变阻器的滑片．（a）上述三个方案中，能实现“多次实验，减小误差”的方案有（填序号）；方案Ⅲ与另两个方案相比，优点有：（写出两点即可）．（b）小明同学根据方案Ⅲ，准备测量阻值约为20欧的电阻，实验所提供的器材齐全完好，其中：电源电压为6伏且保持不变，电流表、电压表规格如图所示，滑动变阻器有两种规格（分别标有“5欧 3安”和“50欧 1.5安”字样）．小明对所提供两种规格的滑动变阻器，提出了问题：实验中，两种变阻器是可以随意用一个变阻器，还是其中一个更适合实验？请你根据实验的相关条件，帮助小明解决问题并简要说明理由．．①该实验的目的是要学会用电流表、电压表测电阻；②（a）Ⅰ、Ⅱ、Ⅲ；多次实验时，电路不需要重新连接，操作简便；待测电阻两端的电压及通过的电流，可以在一段范围内连续变化，记录数据简便；（b）应选择标有“50欧 1.5安”的滑动变阻器；理由：可使待测电阻两端的电压及通过的电流的变化范围更大，方便读数；电压表的读取取0﹣3伏，读数更准确．浦东： 25．甲同学要测定导体R x的电阻，乙同学要测定标有“3.5V”字样小灯L的额定电功率．他们选取了电压均为6伏的电源、均标有“20Ω 2A”字样的滑动变阻器及电键和导线等．但在选取电表时，发现可选择的器材中只有一个电流表和一个电压表，经讨论后两位同学各选取了一个电表．接着，他们分别将所选电表正确接入电路，并按规范步骤进行操作．（1）为了能顺利完成各自的测量任务，选取电压表的是同学．两位同学实验依据的原理（选填“相同”或“不同”）．连接电路时，电键应处于状态．（2）选取电流表的同学闭合电键时，电流表示数0.16安；移动变阻器滑片至中点位置时（即它接入电路的电阻10欧），电流表示数0.22安．选取电压表的同学闭合电键时，电压表示数2.3伏；同样将滑片移至中点位置时，电压表示数3.5伏．综合上述信息，甲同学测得R x的电阻是欧，乙同学测得小灯L的额定电功率是瓦．故答案为：（1）乙；不同；断开；（2）17.4； 0.875．青浦：30．小张同学做“用电流表、电压表测电阻”的实验，实验器材齐全完好，所用电源的电压为6伏．他先将滑片置于变阻器的一端，然后连接电路，闭合电键，在向变阻器另一端移动滑片的过程中，观察到电压表的示数从4伏逐渐变小到0伏、电流表的示数从0.2安逐渐变大到0.58安．小张经过思考后发现了实验操作中的不当之处，随后重新正确连接电路进行实验．闭合电键后，移动变阻器的滑片到某个位置时，两个电表的示数分别如图（a）、（b）所示．根据该同学实验中观察到的现象，请将有关的数据填入表格内，并求出R X的阻值．（计算电阻时，精确到0.1欧）实验序号电压Ux（伏）电流Ix（安）电阻Rx（欧）电阻Rx平均值（欧）1 0.2 23 0.58实验序号电压Ux（伏）电流Ix（安）电阻Rx（欧）电阻Rx平均值（欧）1 2 10.0 10.22 4.5 0.44 10.23 6 10.3松江：25．小王同学做“用电流表、电压表测电阻”实验，所有元件均完好．他将电源（电压是1.5伏的整数倍）、待测电阻、电流表、滑动变阻器、电键等串联后，将电压表并联在电路中，他移动变阻器的滑片到某端点．刚闭合电键时，观察到电流表、电压表示数如图（a）、（b）所示．当他移动变阻器的滑片时，观察到两电表的指针向相反方向偏转．他经过思考，求出了滑动变阻器的最大阻值．他重新正确连接电路，实验步骤正确．闭合电键时，观察到电压表的示数如图（c）所示．当他移动变阻器滑片到中点位置时，记录电流表的示数在下表中．他继续移动滑片，发现电流表示数最大为0.28安．①实验所用滑动变阻器的最大阻值为欧；②请根据上述他重新正确连接电路时的相关信息，将下表填写完整．（电阻精确到0.1欧）物理量实验序号电压（伏）电流（安）电阻（欧）电阻平均值（欧）12 0.243 0.28电压（伏）电流（安）电阻（欧）电阻的平均值（欧）1 4.0 0.2 20.0 20.52 4.8 20.03 6.0 21.4故答案为：（1）10；（2）如上表．徐汇：27．小徐做“用电流表、电压表测电阻”实验，现有电源（电压为6伏且保持不变），待测电阻R x、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好．他连接电路进行实验，闭合电键后，在移动变阻器滑片的过程中，发现电流表示数的变化范围为0.10～0.28安，电压表示数的变化范围为0～4伏；当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示，请将下表填写完整（计算电阻精确到0.1欧）．物理量实验序号电压U x（伏）电流I x（安）电阻R x（欧）电阻R x平均值1 0.10 23 6.0 0.28电压U x （伏） 电流I x （安） 电阻R x （欧） 电阻R x 平均值 1 4.0 0.10 20.0 21.22 3.1 0.14 22.13 6.00.2821.4杨浦：30．小明在做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电压不高于6伏。

上海市2020年中考物理一模试卷一、选择题 (共10题；共20分)1. （2分）关于电流.电压.电阻的国际主单位，正确的是（）A . 欧姆.伏特.安培B . 安培.伏特.欧姆C . 伏特.欧姆.焦耳D . 安培.伏特.瓦特2. （2分）对于物体运动的描述，以地面为参照物的是（）A . 月亮躲进云里B . 太阳从东方升起C . 列车内的乘客看到树木后退D . 观光电梯上的乘客看到地面远去3. （2分）如图所示，入射光线与平面镜成α角，要使反射光线与入射光线之间的夹角增大20°（入射光线不动），则平面镜应（）A . 沿顺时针方向转动10°B . 沿顺时针方向转动20°C . 沿逆时针方向转动10°D . 沿逆时针方向转动20°4. （2分）（2016•无锡）电冰箱的压缩机（电动机）是由温控开关S1控制，冷藏室中的照明灯是由门控开关S2控制，压缩机和照明灯既能单独工作又能同时工作，下列电路中，符合上述特点的是（）A .B .C .D .5. （2分）对图中所示光现象的描述正确的是（）A . 图甲中，漫反射的光线杂乱无章不遵循光的反射定律B . 图乙中，人配戴的凹透镜可以矫正远视眼C . 图丙中，光的色散现象说明白光是由各种色光混合而成的D . 图丁中，平面镜成像时进入眼睛的光线是由像发出的6. （2分）一只“220V 45W”的电烙铁，在额定电压下使用，每分钟产生的热量是（）A . 45JB . 220JC . 2700JD . 9900J7. （2分）下列有关质量和密度的说法正确的是（）A . 铁的密度大于棉花的密度，因此铁比棉花重B . 由热胀冷缩的现象可知物质的质量和密度与温度有关C . 将密闭容器中的气体用去一半，剩余在密闭容器中气体的质量和密度将变为原来的一半D . 一杯水用去一半后，剩余水的质量和密度将变为原来的一半8. （2分）夏季，小华在饭店吃饭时，看到一个“奇怪”的现象：在空调吹出了白茫茫“冷气”的同时，自己的幵水杯水面上正在冒“热气”．以下是她对“冷气”和“热气”的思考，正确的是（）A . “冷气”和“热气”本质是不同的，前者是小水珠，后者是水蒸气B . “冷气”和“热气”本质是不同的，前者是液化形成的，后者是汽化形成的C . “冷气”和“热气”本质是相同的，都是空气液化形成的小水珠D . “冷气”和“热气”本质是相同的，都是水蒸气液化形成的小水珠9. （2分）如图所示电路图中，定值电阻R1＜R2＜R3。
