目录序言 ........................................................................................................................... - 1 -零件的分析 ............................................................................................................... - 2 -(一)零件的作用.............................................................................................. - 2 -(二)零件的工艺分析...................................................................................... - 2 -工艺规程设计 ........................................................................................................... - 4 -(一)确定毛坯的制造形式 ................................................................................. - 4 -(二)基面的选择 ................................................................................................ - 5 -(三)制定工艺路线............................................................................................ - 5 -法兰盘技术要求表 ................................................................................... - 6 -(四)工艺路线.................................................................................................. - 7 -(五)机械加工余量、工序尺寸及毛皮尺寸的确定...................................... - 8 -工序1粗车Ø100mm柱体左端面、外圆，粗车B面 .......................... - 8 -工序2钻中心孔Ø18mm,扩孔Ø19.8mm,铰孔Ø20mm ...................... - 10 -工序3粗车右Ø45mm柱体右端面、外圆，Ø90mm外圆及右端面 - 12 -工序4半精车Ø100mm左端面、外圆，半精车B面并倒角C1.5，半精车Ø 90mm外圆，Ø 20mm左侧倒角C1 ............................................. - 15 -工序5 半精车右Ø45mm外圆，半精车Ø90mm右侧面，切槽3×2mm,车Ø20mm孔右端倒角C1和Ø45mm右端面倒角C7 ........................ - 19 -工序6 精车Ø100mm柱体左端面、外圆 ........................................... - 23 -工序7粗铣、精铣Ø90mm柱体的左右侧面 ...................................... - 24 -工序8 钻4XØ9mm透孔 ....................................................................... - 28 -工序9钻Ø4mm孔，扩Ø6mm孔....................................................... - 29 -工序10 磨削B面、外圆面Ø90mm .................................................... - 30 -工序11 磨削Ø90mm凸台距离轴线24mm的侧平面..................... - 32 -工序12 精车Ø45mm外圆、Ø90mm右侧面 ................................... - 33 -加工Ra0.4um平面的夹具设计 ............................................................. - 35 -设计任务 ................................................................................................. - 35 -确定夹具的结构方案 ............................................................................. - 35 -切削力及夹紧力计算 ................................................. 错误！未定义书签。
毕业设计|CA6140车床法兰盘加工工艺规程及夹具设计目录1、工艺设计说明书 . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . .12、夹具设计说明书 . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . .203、课程设计体会 . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . .20第一部分 工艺设计说明书1. 零件图工艺性分析零件结构功用分析法兰盘是可用于连接其他零件或可用于增加其他零件强度的一种零件。
本法兰盘是回转面和平面的结合，内部由阶梯孔和螺纹孔组成，其要求有较高的耐磨性，较高的强度和回转稳定性。
零件技术条件分析1）法兰盘本身精度：外圆φ8019.00-+尺寸公差等级IT11，表面粗糙度Ra 为μm ，φ52029.001.0--尺寸公差等级为IT6，表面粗糙度Ra 为μm ，φ1201±尺寸公差等级IT14，表面粗糙度Ra 为μm ，内孔φ62015.0±公差等级为IT7，φ3602.0-+尺寸公差等级IT6，φ65表面粗糙度Ra 为μm ，距离φ3602.0-+为80.030.0--的平面公差等级IT13。
2）位置精度，内孔φ62015.0±相对于基准面A 、B 的跳动量要求为。
3）加工此零件时，应尽量统一定位基准，减少装夹次数，这样有利于保证零件的加 工精度。
1. 3零件结构工艺性分析此法兰盘是由回转面和平面组成，由零件图可知，该零件结构较为简单，但零件精度要求高，零件选用材料HT150，该材料用于强度要求不高的一般铸件，不用人工实效，有良好的减振性，铸造性能好。
对法兰盘的基本要求是高强度、高韧性、高耐磨性和回转平稳性，因而安排法兰盘加工过程应考虑到这些特点。
机械制造工程学课程设计任务书题目：法兰盘零件的机械加工工艺规程设计内容：（1）毛坯图 1张（2）零件图 1张（3）机械加工工艺过程卡 1张（4）机械加工工序卡 1张（5）课程设计说明书 1张（6）夹具零件图 1张（7）装配图 1张原始资料：材料为HT200. 法兰盘（CA6140机床）零件图生产纲领为中批或大批量。
目录序言 ..............................................................................................- 3 -第1章对零件进行工艺分析，画零件图................................- 4 -1.1零件的作用 ............................................................................... - 4 -1. 2 零件的工艺分析 ..................................................................... - 4 -第2章选择毛坯制造方式........................................................- 5 -第3章制订零件的机械加工工艺路线....................................- 5 -3.1 基准的选择 .............................................................................. - 6 -3.2 制定工艺路线 .......................................................................... - 6 -3.2.1 工艺路线方案一............................................................................... - 6 -3.2.2 工艺路线方案二............................................................................... - 7 -3.2.3 工艺方案的比较与分析................................................................... - 7 -3.3 选择机床及工、夹、量、刃具。
机械制造技术基础课程设计任务书法兰盘机械加工工艺规程及工艺装备设计指导老师：蒋强设计者：严超、罗灵、姚书娜、朱珩稼、黄柬力、李犇、李江洋、瓮越琦、王晓杰学号：11312030131姓名：严超重庆理工大学机械工程学院2015-07-10序言第一章零件的分析(严超）(一)零件的作用(二)零件的工艺分析（朱珩稼绘图）第二章确定毛坯（严超、罗灵、姚书娜）（一）确定毛坯种类（二）确定毛坯加工余量及形状第三章工艺规程设计（严超、罗灵、姚书娜、朱珩稼、黄柬力、李犇、李江洋、瓮越琦、王晓杰）（一）加工方法分析确定（二）加工顺序的安排（三）加工阶段的划分说明（四）制定工艺路线第四章夹具设计（罗灵）大二下学期我们进行了《机械制造技术基础》课的学习，并且也进行过金工实习。
为了巩固所学知识，并且在我们对所学各课程的进行一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,我们进行了本次课程设计。
就我个人而言，我希望能通过这次课程设计，了解并认识一般机器零件的生产工艺过程，巩固和加深已学过的技术基础课和专业课的知识，理论联系实际，对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后的工作打下一个良好的基础，并且为后续课程的学习大好基础。
通过这次课程设计对了解并认识一般机器零件的生产工艺过程，巩固和加深已学过的技术基础课和专业课的知识有极大帮助，自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，同时，在课程设计过程中，我们认真查阅资料，切实地锻炼了我们自我学习的能力。
另外，在设计过程中，经过老师的悉心指导和同学们的热心帮助，我顺利完成了本次设计任务。
由于能力所限，设计尚有许多不足之处，恳请老师给予批评指正。
第一章零件的分析(一)零件的作用法兰盘是可用于连接其他零件或可用于增加其他零件强度的一种零件。
本法兰盘是回转面和平面的结合，内部由阶梯孔组成，其要求有较高的耐磨性，较高的强度和回转稳定性。

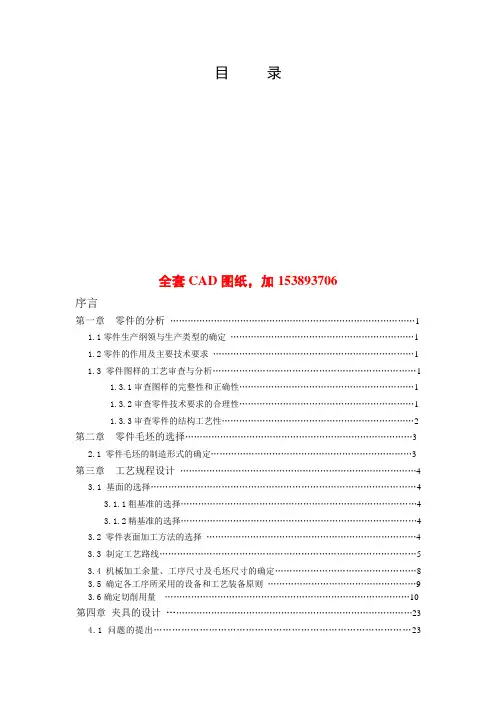

目录全套CAD图纸，加153893706序言第一章零件的分析 (1)1.1零件生产纲领与生产类型的确定 (1)1.2零件的作用及主要技术要求 (1)1.3零件图样的工艺审查与分析 (1)1.3.1审查图样的完整性和正确性 (1)1.3.2审查零件技术要求的合理性 (1)1.3.3审查零件的结构工艺性 (2)第二章零件毛坯的选择 (3)2.1 零件毛坯的制造形式的确定 (3)第三章工艺规程设计 (4)3.1 基面的选择 (4)3.1.1粗基准的选择 (4)3.1.2精基准的选择 (4)3.2 零件表面加工方法的选择 (4)3.3 制定工艺路线 (5)3.4 机械加工余量、工序尺寸及毛坯尺寸的确定 (8)3.5 确定各工序所采用的设备和工艺装备原则 (9)3.6确定切削用量 (10)第四章夹具的设计 (23)4.1 问题的提出 (23)4.2 夹具设计 (23)4.2.1定位基准的选择 (23)4.2.2 切削力及夹紧力计算 (23)4.2.3 定位误差分析 (25)4.2.4 夹具设计及操作说明 (26)第五章课程设计总结 (27)参考资料 (28)第一章零件的分析1.1零件生产纲领与生产类型的确定附图（1）所示为车床CA6140上的一个法兰盘零件。
已知该车床年产量为500台/年，其备品率为8%，机械加工废品率为2%，现计算该零件的年生产纲领：=500×1×(1+8%)×(1+2%)=550.8件/年法兰盘零件的年产量为551件，根据该零件的重量(1.4kg)，查[4] 表1.1，知其属于轻型零件，由生产纲领与生产类型的关系，可确定零件的生产类型为中批生产。
根据此制定该零件的机械加工工艺过程。
1.2零件的作用及主要技术要求题目所给的零件是法兰盘（见附图1）。
其为盘类零件，用于车床CA6140上，其主要是用来安装在机床上，起到导向的作用，使机床实现进给运动。
通过分析零件图知（1）对的外圆、的外圆、的外圆、的内孔、的孔加工有较高尺寸精度要求；（2）的左端面、的右端面与的内孔的轴线均有位置精度要求（同轴度）；(3)此零件多数加工表面有较高的表面粗糙度要求；（4）B面(见零件图)需要抛光处理；（5）的外圆无光镀铬。

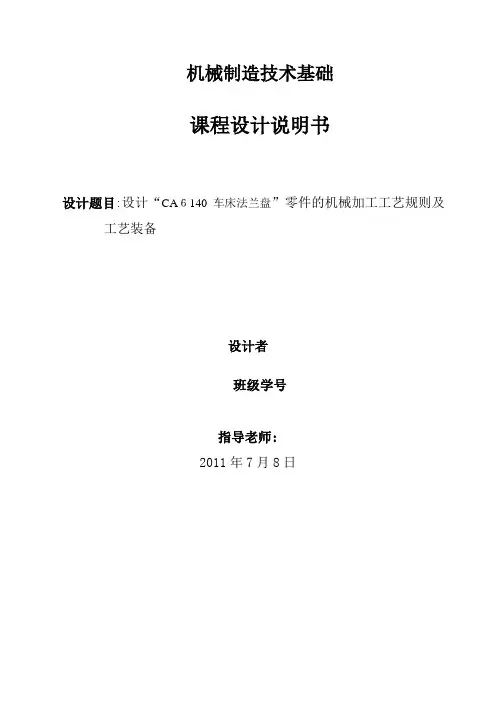

机械制造工艺学课程设计任务书题目: 设计”CA6140车床法兰盘831004”零件的机械加工工艺规则及工艺装备内容： 1.零件图1张2.毛坯图1张3. 机械加工工艺过程综合卡片1张4. 结构设计装配图1张5. 结构设计零件图1张6. 课程设计说明书1张目录序言 (3)一、零件的分析 (3)零件的作用 (3)零件的工艺分析 (3)二. 确定生产类型 (4)三.确定毛坯 (4)四.工艺规程设计 (4)(一)选择定位基准： (4)（二）制定工艺路线 (4)（三）机械加工余量、工序尺寸及毛皮尺寸的确定 (6)（四）确立切削用量及基本工时 (7)五．夹具设计： (8)(二)夹具设计 (9)3.定位误差分析 (9)4钻床夹具的装配图见附图 (9)序言机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。
由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。
一、零件的分析零件的作用题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：1. 轴孔0.02122+-Φ以及与此孔相通的的花键。
2. 拨叉底面、上顶面、右端面；上顶面8mm 槽及下底面18mm 槽。
3. 由上面分析可知，可以加工拨叉右端面；然后以此作为基准采用专用夹具进行加工，并且保证位置精度要求。
《机械加工工艺规程及工装设计》课程设计说明书设计题目：CA6140法兰盘零件的机械加工工艺规程及XXx工序的专用机床夹具设计班级：机制102设计者：王丽双指导教师：程雪利河南机电高等专科学校2012年12月14日《机械加工工艺规程及工装设计》课程设计任务书题目：CA6140法兰盘零件的机械加工工艺规程及XXx工序的专用机床夹具设计内容：（1）零件——毛坯合图 1张（2）机械加工工艺规程卡片 1套（3）夹具装配总图 1张（4）夹具体零件图 1张（5）课程设计说明书 1份原始资料：该零件图样一张，生产纲领一年8000件/年，每日1班。
2012年11月26日第一章 零件分析 1.1 零件的用途题目所给的零件是CA6140卧式车床上的法兰盘，它为盘类零件，用于卧式车床上。
车床的变速箱固定在主轴箱上，靠法兰盘定心。
法兰盘内孔与主轴的中间轴承外圆相配，外圆与变速箱体孔相配，以保证主轴三个轴承孔同心，使齿轮正确啮合。
主要作用是标明刻度，实现纵向进给。
1.2 零件的工艺结构分析法兰盘是一回转体零件,有一组加工表面，共有八处加工表面，其间有一定的位置要求：1 以0.120.34100φ+-为基准面为加工表面，这一组加工表面包括00.01745φ+-，00.01745φ+-的右端面； 2以00.01745φ+-端面为基准，先用16φ的钻头钻孔，然后再用铰刀铰孔，由于孔与00.01745φ+-有跳动的要求，所以要以00.01745φ+-的端面为基准；3 以00.01745φ+-的端面为基准，车00.645φ+-，0.120.34100φ+-，90φ外圆，并倒1.545⨯︒，145⨯︒； 4 要以孔0.04520φ++为基准，精车所有外圆面，使其达到要求。
由上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一个表面，这组加工表面是以Φ20045.00+mm 为中心,其余加工面都与它有位置关系,可以先加工它的一个端面,再借助专用夹具以这个端面为定位基准加工另一端面,然后再加工其它加工表面。
长沙学院CHANGSHA UNIVERSITY课程设计设计题目：法兰盘机械加工工艺及加工49mm孔夹具设计长沙学院教务处二○一一年二月制系部：机电工程系专业：机械设计制造及其自动化学生姓名：班级：机械三班学号同组者：指导教师姓名：职称教授职称副教授最终评定成绩：机械制造技术基础课程设计任务书题目：设计法兰盘零件的机械加工工艺规程孔工序的专用机床夹具。
及加工49mm设计要求：熟练使用计算机辅助(软件自选)，独立完成（1）毛坯图、零件－毛坯合图各一张(3或4号图CAD出图，手工图为2号)（2）关键工序机械加工工艺规程卡片一张(4号图，CAPP出图)（3）指定工序夹具装配图一张(2或3号图，CAD出图可拼接)（4）夹具部分零件图1～2张(图幅自定)（5）设计说明书(一份，>10页，正文五号字，含插图)以上均需输出，以书面交设计资料，保留软盘待查。
原始资料：零件图样，生产纲领，每月班次、生产条件等。
班级机械3班学生指导教师2012年07月5 日摘要在机械制造各行业中，无论是在机械加工，装配，检验，还是在焊接，热处理等冷，热工艺中，以及运输工作中都大量采用夹具。
它不但保证产品优质，高产，低成本，充分发挥现有设备的潜力，以便工人掌握复杂或精密零件加工技术，而且也减轻繁重的体力劳动。
因此，机床夹具的设计和使用是促进生产迅速发展的重要工艺措施之一。
为此，在本次夹具课程设计时，选择了CA6140车床上法兰盘加工的夹具设计。
在张老师的指导下和同学的帮助下，通过通过查阅相关夹具设计书籍，对夹具设计方案进行分析和选择。
然后借助CAD绘图软件完成夹具的总体设计。
我们可根据法兰盘零件要求对其进行加工工艺的设计，使其从一个铸造毛坯件变成一个符合要求的成品。
在加工工艺过程中，每道工序都会有不同的加工方法和夹具。
每道加工工序所设计的夹具，可以节省加工时间，提高生产效率，进而获得更好的效益。
关键词：关键词：机械；夹具；法兰盘；钻孔全套图纸等，加153893706目录摘要 (I)第一部分法兰盘加工工艺规程第1章零件的分析 (1)1.1零件的作用 (1)1.2零件的工艺分析 (1)第2章工艺规程设计 (2)2.1确定毛坯 ....................................................................................................................2.1.1毛坯材料 (2)2.1.2毛胚尺寸公差 (2)2.1.3毛坯的技术要求 (2)2.1.4毛坯外形确定 (2)2.2基面的选择 (3)2.2.1粗基准的选择 (3)2.2.2精基准的选择 (3)2.3制定工艺路线 (4)2.3.1表面加工方法的确定 (4)2.3.2工序的集中与分散 (5)2.3.3工艺路线的拟定 (5)2.3.4路线的分析与选择 (6)2.4工序尺寸和机械加工余量的确定 (7)2.4.1工序尺寸的选择 (7)2.4.2 机械加工余量的确定 (9)2.5切削用量和基本工时的确定 (10)第二部分夹具设计孔工序的夹具设计 (15)第3章法兰盘上49mm3.1 问题提出 (15)3.2 定位方案的选择与比较 (15)3.3 切削力及夹紧力的计算 (16)3.4 选择钻头磨钝标准耐用度 (17)3.5 确定切削用量和基本时间 (17)3.6 定位误差的分析 (18)3.7 夹紧元件强度校核 (18)3.8夹具体的结构设计 (19)3.9夹具操作设计及操作说明 (20)3.10 夹具装配图 (21)第4章设计心得体会 (22)参考文献 (23)附录附表：法兰盘加工工序总流程工艺卡和钻4Xφ9加工工艺卡附图：零件图、零件毛坯合图、夹具装配图和夹具零件图第一部分法兰盘加工工艺规程第1章 零件的分析1.1 零件的作用我们所要设计夹具的零件是CA6140车床上的法兰盘。
车床法兰盘(CA6140)工艺规程及夹具课程设计培训1. 引言在机械制造行业中，车床法兰盘的加工工艺规程和夹具设计起着非常重要的作用。
本文档旨在提供车床法兰盘（CA6140）工艺规程及夹具课程设计培训的相关内容，以帮助读者深入了解该工艺过程并提供有关夹具设计的指导。
2. 车床法兰盘加工工艺规程2.1 工艺流程车床法兰盘的加工一般包括以下流程： - 2.1.1 零件铣底 - 2.1.2 轴孔加工 - 2.1.3 内孔车削 - 2.1.4 内孔扩孔 - 2.1.5 法兰盘外圆车削 - 2.1.6 外圆倒角2.2 工艺参数对于车床法兰盘加工，需要确定一些关键的工艺参数，包括： - 2.2.1 加工速度- 2.2.2 进给速度 - 2.2.3 切削速度 - 2.2.4 刀具选择 - 2.2.5 切削深度2.3 加工质量控制为了确保车床法兰盘的加工质量，需要进行相应的质量控制措施，包括： -2.3.1 尺寸测量 - 2.3.2 表面粗糙度测量 - 2.3.3 孔径精度测量3. 夹具设计3.1 夹具的作用夹具在车床法兰盘加工过程中起到了固定工件的作用，保证了加工的精度和稳定性。
3.2 夹具的种类根据加工工艺的不同，常见的夹具种类有： - 3.2.1 机械式夹具 - 3.2.2 液压式夹具 - 3.2.3 气动式夹具3.3 夹具设计原则夹具设计中需要考虑以下原则： - 3.3.1 刚性要求 - 3.3.2 稳定性要求 - 3.3.3 重复性要求3.4 夹具零部件的选择夹具设计需要选用合适的零部件，包括： - 3.4.1 夹具床身 - 3.4.2 夹具夹持装置- 3.4.3 夹具固定装置4. 培训内容安排4.1 理论培训• 4.1.1 车床法兰盘加工工艺规程讲解• 4.1.2 夹具设计原理和技术介绍4.2 实操培训• 4.2.1 车床法兰盘加工实操演示• 4.2.2 夹具设计实操演练4.3 案例分析• 4.3.1 分析实际车床法兰盘加工案例• 4.3.2 分析夹具设计案例5. 结论本文档对车床法兰盘工艺规程及夹具课程设计培训进行了详细介绍，包括工艺流程、工艺参数、加工质量控制、夹具设计等内容。

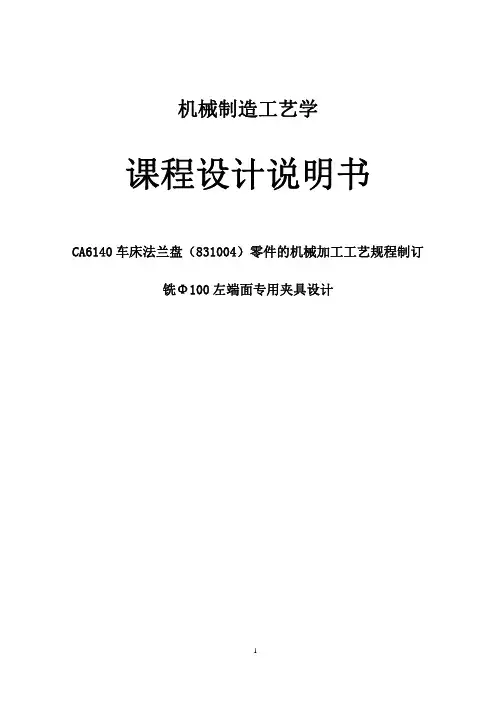

机械制造工艺学课程设计说明书CA6140车床法兰盘（831004）零件的机械加工工艺规程制订铣Φ100左端面专用夹具设计目 录序言 (1)1 零件分析 (2)1.1 零件的作用 (2)1.2 零件的工艺性分析 (2)2 零件机械加工工艺路线制定 (2)2.1 确定毛配的制造形式 (2)2.2 基面的选择 (2)2.2.1 粗基准的选择 (2)2.2.2 精基准的选择 (3)2.3 制定工艺路线 (3)2.3.1 机械加工工序 (3)2.3.2 热处理工序 (3)2.3.3 辅助工序 (3)2.3.4 工艺路线方案 (3)2.4 机械加工余量、工序尺寸及毛坯尺寸的确定 (4)2.5 确定切削用量及基本工时（仅计算本专用夹具设计部分工序） (8)3 夹具设计 (12)3.1 问题的提出 (12)3.2 夹具设计 (12)3.2.1 定位基准的选择 (12)3.2.2 切削力及夹紧力计算 (12)3.2.3 定位误差分析 (14)3.2.4 夹具设计及操作的简要说明 (14)4 参考文献 (15)序言机械制造课程设计是在我们学习机械制造技术基础后进行的课程设计。
通过此次设计对我们之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，提高了我们的操作能力。
这次设计的是法兰盘是CA6140卧式车床上的法兰盘，它位于车床丝杆的末端，主要作用是标明刻度，实现纵向进给。
首先我们要熟悉零件，了解法兰盘的作用，接下来根据零件的性质和零件图上各端面的粗糙度确定毛坯的尺寸和机械加工余量。
然后我们再根据定位基准先确定精基准，后确定粗基准，最后拟定法兰盘的工艺路线图，制定该工件的夹紧方案，画出夹具装配图。
由于能力所限，设计还有许多不足之处，恳请老师予以指导。
1 零件分析1.1 零件的作用CA6140卧式车床上的法兰盘，为盘类零件，用于卧式车床上。
车床的变速箱固定在主轴箱上，靠法兰盘定心。
法兰盘内孔与主轴的中间轴承外圆相配，外圆与变速箱体孔相配，以保证主轴三个轴承孔同心，使齿轮正确啮合。
页眉内容机械制造技术基础说明书题目：CA6140车床法兰盘（831004）零件的机械加工工艺规程制订及精铣①90上下两面工序专用夹具的设计。
姓名： ____________________专业年级：_________________院系：____________________指导教师：_________________完成日期： _________________******* —大^学机械制造技术基础任务书内含：1、机床专用夹具总装图1份2、夹具零件图4份3、零件毛坯图1份4、机械加工工艺过程卡片及选定工序的工序卡1套5、说明书1份姓名：__________________________专业年级：_______________________院系：__________________________指导教师：_______________________页眉内容完成日期：********* 大^学工艺学是以研究机械加工工艺技术和夹具设计为主技术学科，具有很强的实践性，要求学习过程中应紧密联系生产实践，同时它又具有很强的综合性，本次课程设计的课题是CA6140 车床法兰盘加工工艺规程及某一工序专用夹具设计，主要内容如下：首先，对零件进行分析，主要是零件作用的分析和工艺分析，通过零件分析可以了解零件的基本情况，而工艺分析可以知道零件的加工表面和加工要求。
根据零件图提出的加工要求，确定毛坯的制造形式和尺寸的确定。
第二步，进行基面的选择，确定加工过程中的粗基准和精基准。
根据选好的基准，制订工艺路线，通常制订两种以上的工艺路线，通过工艺方案的比较与分析，再选择可以使零件的几何形状、尺寸精度及位置精度等技术要求得到合理的保证的一种工序。
第三步，根据已经选定的工序路线，确定每一步的切削用量及基本工时，并选择合适的机床和刀具。
对于粗加工，还要校核机床功率。
最后，设计第七道工序一铣距①90mm中心线24mm和34mm两侧平面的夹具。
先提出设计问题，再选择定位基准，然后开始切削力、夹紧力的计算和定位误差的分析。
然后把设计的过程整理为图纸。
通过以上的概述，整个设计基本完成。
课程设计是我们对大学三年的学习的一次深入的综合性的总考核，也是一次理论联系实际的训练，这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合实习中学到的实践知识，独立地分析和解决工艺问题，初步具备了设计一个中等复杂程度零件（CA6140 车床法兰盘）的工艺规程的能力和运用夹具设计的基本原理和方法，拟订夹具设计方案，完成夹具结构设计的能力，也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会。
因此，它在我们大学生活中占有重要地位。
就我个人而言，我也希望通过这次设计对自己未来将从事的工作进行一次适应性心理，从中锻炼自己分析问题，解决问题的能力，对未来的工作发展打下一个良好的基础。
由于能力所限，设计尚有许多不足之处，恳请各位老师给予指教。
谢谢朋友对我文章的赏识，充值后就可以下载说明书，我这里还有一个压缩包，里面有相应的word 说明书和CAD 图纸（附带机械加工工艺工序卡13 张、零件图、毛坯图、定位销、支撑板、夹具体零件图、夹具装配图）。
需要压缩包的朋友请联系QQ 客服：09 。
下载后我可以将压缩包免费送给你。
需要其他设计题目直接联系！！！目录序言 .................... 错误!未定义书签。
一、零件的分析 ............... 错误!未定义书签。
1.1零件的作用.............. 错误!未定义书签。
1.2零件的工艺分析............ 错误!未定义书签。
二、工艺规程设计 .............. 错误!未定义书签。
2.1确定毛坯制造方法，初步确定毛坯形状.错误!未定义书签。
2.2基准的选择.............. 错误!未定义书签。
2.3制定工艺路线............. 错误!未定义书签。
2.4机械加工余量、工序尺寸及毛坯尺寸的确定错误！未定义书签。
2.5确定切削用量及基本工时......... 错误!未定义书签。
三、夹具设计 ............... 错误!未定义书签。
3.1问题的提出.............. 错误!未定义书签。
3.2夹具设计............... 错误!未定义书签。
四、设计小结 ................ 错误!未定义书签。
五、参考文献 ................ 错误!未定义书签。
一、零件的分析1.1零件的作用题目所给定的零件是CA6140车床上的法兰盘，主要是用来安装在机床上，起到导向的作用使机床实现进给运动，零件上精度要求较高的两个平面用以装配，4个孔是用于连接其他机构或零件的。
它位于车床丝杆的末端，主要作用是标明刻度，实现纵向进给。
零件的© 100mm外圆上标有刻度线，用来对齐调节刻度盘上的刻度值，从而能够直接读出所调整的数值；外圆上钻有底部为© 20 mm 上部为© 20 mm的定位孔，实现精确定位。
法兰盘中部的通孔则给传递力矩的标明通过，本身没有受到多少力的作用。
该零件年产量为4000件，设其备品率a为4%，机械加工废品率B为1%，则该零件的年生产纲领为：N=Qn（1 + a +B ）=4000 X 1（1+4%+1%）=42件/年），查表可知该产品为中批生产。
1.2 零件的工艺分析法兰盘是一回转体零件,法兰盘共有三组加工表面，他们之间有一定的位置要求。
现分述如下：0.121•以①100 oa mm外圆为中心的加工表面：这一组加工表面包括：© 45mm外圆、端面及倒角；© 100mm外圆，过度倒圆R5;①20内孔及其左端倒角C1.5。
2. 以①4500.017外圆为中心的加工表面：这一组加工表面包括：端面，①90mm外圆，端面，倒角C1.5;切槽3X2;内孔的右端倒角C1。
3. 以①2Q0.045 mm的孔为中心加工表面：这一组加工表面包括：© 45mm外圆，端面；© 100mm外圆，端面，侧面；© 90hm 外圆；© 45mm外卜圆，过度圆角R5; 4X© 9mm孔和同轴的© 6mm孔。
它们之间有一定的位置要求，主要是：（一）左端面与© 20mm孔中心轴的跳动度为0.03 ；（二）右端面与© 20mm 孔中心轴线的跳动度为0.03 ；（三）© 45mm的外圆与© 20mm孔的圆跳动公差为0.03。
经过对以上加工表面的分析，我们可先选定粗基准，加工出精基准所在的加工表面，然后借助专用夹具对其他加工表面进行加工，保证它们的位置精度。
二、工艺规程设计2.1 确定毛坯制造方法，初步确定毛坯形状零件材料为HT200，由于零件年产量为4200件，已达到中批生产的水平，而且零件轮廓尺寸不大，而且零件加工的轮廓尺寸不大,在考虑提高生产率保证加工精度后可采用铸造成型。
零件形状并不复杂，因此毛坯形状可以与零件的形状尽量接近，内孔不铸出。
毛坯尺寸通过确定加工余量后再决定。
2.2 基准的选择基准选择是工艺规程设计中的重要工作之一。
基面选择得正确与合理，可以使加工质量得到保证，生产率得以提高。
否则，加工工艺过程中会问题百出，更有甚着，还会造成零件大批报废，使生产无法正常进行。
1）粗基准的选择选择粗基准主要是选择第一道机械加工工序的定位基准，以便为后续的工序提供精基准。
选择粗基准的出发点是：一要考虑如何分配各加工表面的余量：二要考虑怎样保证不加工面与加工面间的尺寸及相互位置要求。
这两个要求常常是不能兼顾的，但对于一般的轴类零件来说，以外圆作为粗基准是完全合理的。
对本零件而言，由于每个表面都要求加工，为保证各表面都有足够的余量，应选加工余量最小的面为粗基准（这就是粗基准选择原则里的余量足够原则）现选取外圆柱面和端面作为粗基准。
在车床上用带有子口的三爪卡盘夹住工件，消除工件的5 个自由度，达到完全定位。
2）精基准的选择精基准的选择主要考虑基准重合与统一基准原则。
以①20mm孔为精基准。
当设计基准与工序基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不在重复。
2.3 制定工艺路线制定工艺路线的出发点，应当是使零件的几何形状，尺寸精度及位置精度等技术要求能得到合理的保证。
在生产纲领一确定为中批生产的条件下，可以考虑采用万能性的机床配以专用工夹具，并尽量使工序集中来提高生产率。
除此以外，还应当考虑经济效果，以便使生产成本尽量下降。
1）工艺路线方案一工序1: 粗车© 45mm柱体的右端面，粗车右端面，车槽3>2mm,粗车、半精车外圆，车右端倒角。
工序2: 粗车© 100mm柱体左、右端面，粗车© 90mm柱体左端面，半精车© 100mm左、右端面、© 90mm左端面，粗车外圆© 45mm © 100mm半精车外圆© 45mm © 100mm © 90mm车© 100mm柱体的倒角，半精车© 45mm柱体的过度倒圆。
工序3: 精车© 100mm左端面，© 90mm右端面。
工序4：钻、扩、粗铰、精铰孔© 20mm至图样尺寸并车孔左端的倒角工序5: 粗铣、精铣© 900mm柱体的两侧面。
工序6: 钻© 4mm孔，扩、铰© 6mm孔工序7: 钻4X© 9mm透孔。
工序8: 磨削外圆面© 100mm，© 90mm。
工序9: 磨削B面，及© 45mm外圆面、© 100mm右端面、© 90mm左端面。
工序10: B 面抛光。
工序11: © 100mm外圆刻字刻线。
工序12: © 100mm外圆无光镀铬。
工序13: 检测入库。
2）工艺路线方案二工序1 粗车© 100mm柱体左端面、外圆，粗车B面工序2 钻中心孔© 18mm 扩孔© 19.8mm 粗铰© 19.94mm精绞①20mm孔工序3 粗车右© 45mm柱体右端面、外圆，© 90mm外b圆及右端面，工序4 半精车© 100mm左端面、外圆，半精车B面并倒角C1.5,半精车© 90mm#圆，© 20左侧倒角C1工序5 半精车右© 45mn>圆及右端面，倒角C7，半精车© 90mm右侧面，切槽3X2m口，车© 20mm孔右端倒角C1工序6 精车© 100mm柱体左端面、外圆，精车B面，车过渡圆角R5工序7 粗铣、精铣© 90mm柱体的两侧面工序8 钻4X①9mm透孔工序9 钻© 4mm孔，扩、铰© 6mm孔工序10 磨削 B 面工序11 磨削外圆面© 100mm、© 90mm工序12磨削© 90mm凸台距离轴线24mm的侧平面工序13 金刚石车①45mm外圆、© 90mm右侧面工序14 B面抛光工序15①100mm划线刻字工序16①100m m外圆无光镀铬工序17检测入库。
