球磨机器结构⼀、概述球磨机是⼀种⼴泛应⽤于粉磨⾏业的机械设备，主要利⽤钢球、球磨罐、物料和研磨介质的相互作⽤，以达到对物料进⾏细磨和超细磨的⽬的。
根据应⽤需求，球磨机可以在湿磨和⼲磨两种模式下运⾏，湿磨是将物料和⽔或其他液体⼀起放⼊球磨罐中进⾏研磨，⽽⼲磨则是将物料直接放⼊球磨罐中进⾏研磨。
⼆、球磨机的基本结构球磨机主要由电机、减速器、球磨罐、研磨介质和进出料装置等部分组成。
1.电机：为球磨机提供动⼒，⼀般采⽤三相异步电动机或直流电机，功率因数较⾼。
2.减速器：连接电机和球磨罐，将电机的旋转速度降低到适合球磨罐的转速。
3.球磨罐：⽤于盛装研磨介质和物料，罐体⼀般为钢制，内壁光滑，易于清洗和更换。
4.研磨介质：包括钢球、瓷球、玻璃珠等，根据不同物料和细度要求选择合适的研磨介质。
5.进出料装置：包括进料⽃、出料⼝、料⽃座等，实现物料的进出料操作。
三、球磨机的分类根据结构和⼯作原理的不同，球磨机可以分为间歇式球磨机和连续式球磨机两种。
1.间歇式球磨机：物料在球磨罐内进⾏间歇性研磨，适⽤于⼩批量⽣产和实验室研究。
这种球磨机结构简单，操作⽅便，但⽣产效率较低。
2.连续式球磨机：物料在球磨罐内进⾏连续性研磨，适⽤于⼤规模⽣产。
这种球磨机具有较⾼的⽣产效率和较低的能耗，但结构较为复杂，制造成本较⾼。
四、⼯作原理及流程球磨机的⼯作原理主要是利⽤研磨介质之间的相互碰撞和摩擦作⽤，将物料粉碎细化。
在球磨机运⾏过程中，研磨介质在电机和减速器的驱动下，在球磨罐内进⾏旋转运动，物料在研磨介质的作⽤下逐渐被细化。
同时，在研磨介质和物料的相互作⽤下，物料表⾯的物理化学性质也会发⽣变化，从⽽实现物料的细化和改性。
⼯作流程如下：1.准备好研磨介质和物料，将研磨介质放⼊球磨罐中；2.将物料加⼊球磨罐中，并加⼊适量的⽔或其他液体；3.启动电机，使减速器带动球磨罐旋转；4.在旋转过程中，研磨介质在摩擦⼒和重⼒的作⽤下对物料进⾏撞击和摩擦；5.经过⼀定时间的研磨后，物料被细化到所需的细度；6.停⽌电机，取出球磨罐中的物料；7.对物料进⾏后续处理或使⽤。
球磨机工作原理球磨机是一种常用的矿石破碎设备，其工作原理是利用磨球在筒体内对物料进行研磨，从而达到破碎物料的目的。
本文将详细介绍球磨机的工作原理。
一、筒体结构1.1 筒体：球磨机的主体部份，通常由钢板焊接而成，内部安装有磨球和物料。
1.2 筒体内衬：通常采用耐磨材料制成，以防止物料和磨球对筒体造成损坏。
1.3 筒体端盖：用于固定筒体和磨球，通常采用铸铁或者钢板制成。
二、工作原理2.1 物料进料：物料通过进料装置进入球磨机的筒体内。
2.2 磨球研磨：筒体内装有一定数量的磨球，当筒体旋转时，磨球会对物料进行研磨。
2.3 破碎物料：物料在磨球的作用下，逐渐被研磨成所需粒度的细颗粒。
三、传动装置3.1 机电：提供球磨机的动力源，通过皮带传动或者联轴器连接到球磨机的主轴上。
3.2 主轴：传递机电的动力给筒体，使其旋转起来。
3.3 减速器：用于调节筒体的旋转速度，以满足不同物料的研磨要求。
四、排料装置4.1 排料板：安装在筒体的出料口，用于控制物料的排出速度。
4.2 排料筒：连接排料板和出料口，将研磨后的物料排出。
4.3 排料管道：将排出的物料输送到下一个工艺环节。
五、润滑系统5.1 润滑油：用于减少球磨机各部件的磨擦，延长设备的使用寿命。
5.2 润滑管路：连接润滑油箱和球磨机各部件，确保润滑油能够顺畅流动。
5.3 润滑系统：包括润滑油箱、泵、管路等部件，确保球磨机的正常运转。
综上所述，球磨机是一种重要的矿石破碎设备，其工作原理主要包括筒体结构、工作原理、传动装置、排料装置和润滑系统。
通过对球磨机的工作原理进行深入了解，可以更好地使用和维护球磨机，提高生产效率和设备的使用寿命。
球磨机的原理1. 球磨机的概述球磨机（Ball mill）是一种常用的研磨设备，广泛应用于矿山、冶金、化工、建材等行业。
它的工作原理是通过转动筒体内的钢球，将矿石或其他物料研磨成合适的颗粒大小。
2. 球磨机的结构球磨机主要由进给系统、筒体、电机、传动系统、排料系统和润滑系统等组成。
其中进给系统包括皮带输送机、振动给料机和斗式提升机等，用于将矿石或其他原料输送到球磨机内；筒体是球磨机的核心部件，通常由钢板焊接而成，内部装有钢球和矿石或其他物料；电机通过传动系统驱动筒体旋转；排料系统包括内排和外排两种形式，用于将研磨好的物料从筒体内排出；润滑系统用于保证各个部件的正常运转。
3. 球磨机的工作原理球磨机的工作原理是利用钢球在筒体内的摩擦、撞击和研磨作用，将原料破碎成合适的颗粒大小。
具体过程如下：首先，矿石或其他原料通过进给系统进入到筒体内部，随着筒体的转动，钢球也开始运动。
当钢球和矿石或其他原料相互接触时，由于钢球的惯性作用和重力作用，会对原料进行摩擦、撞击和研磨。
此时，原料被不断地研磨成小颗粒，并随着球磨机筒体的旋转被带到离心力的影响下向筒壁方向运动。
在离心力的作用下，较细小的颗粒会进一步被带到筒体的中心位置，形成被称为“分级”的现象。
分级后的物料通过内排或外排系统被排出机外，粗略的矿石还需要继续研磨。
4. 球磨机的性能参数球磨机的性能参数包括生产能力、转速、研磨介质、进料粒度和出料粒度等。
生产能力指的是球磨机在一定时间内处理物料数的能力，通常以每小时处理的吨数来衡量。
转速是指球磨机筒体的旋转速度，一般根据矿石性质和研磨要求来确定。
研磨介质是指装在筒体内的钢球或其他材料，其大小和种类直接影响研磨效果。
进料粒度和出料粒度是指矿石或其他原料的大小，也是研磨效果的重要因素。
5. 球磨机的应用球磨机广泛应用于各种矿石、非金属矿、建筑材料等行业。
在矿山行业中，球磨机通常用于选矿、细磨和再磨等工序，可处理铜、铅、锌、金、银等金属矿石和一些非金属矿物。
球磨机构造及工作原理球磨机是一种用于研磨物料的设备，广泛应用于矿山、建材、化工、冶金等行业。
本文将从球磨机的构造和工作原理两方面进行介绍。
一、球磨机的构造球磨机主要由进料装置、转筒、出料装置、传动装置、电气控制等部分组成。
1. 进料装置进料装置主要包括进料管、进料螺旋、进料托板等。
进料管用于将物料输送到转筒内部，进料螺旋是将物料推入转筒的主要部件，进料托板则起到导向和支撑物料的作用。
2. 转筒转筒是球磨机的核心部件，其内部装有研磨介质和待磨物料。
转筒一般采用钢板制造，内衬耐磨板或高铬合金铸铁，以保证其耐磨性能。
转筒的长度和直径比一般在2-5之间，长度越大，磨矿效果越好。
3. 出料装置出料装置主要包括出料管、出料托板、出料螺旋等。
出料管用于将磨好的物料输送出去，出料托板和出料螺旋则起到导向和输送物料的作用。
4. 传动装置传动装置是球磨机的动力来源，主要包括电动机、减速器、联轴器等部分。
电动机通过减速器和联轴器驱动转筒旋转，以达到磨矿的目的。
5. 电气控制电气控制主要包括电控柜、操作面板、仪表等部分。
通过电控柜和操作面板对球磨机的启动、停止、转速等参数进行控制，仪表用于监测球磨机的运行状态。
二、球磨机的工作原理球磨机的工作原理是将物料放入转筒内部，通过转筒的旋转和研磨介质的作用，使物料不断研磨、磨细，最终达到所需的磨矿效果。
具体来说，球磨机内部的研磨介质一般为钢球，其直径一般在25-150mm之间。
在球磨机运行时，钢球会随着转筒的旋转不断翻滚、摩擦和碰撞，使物料不断受到研磨和撞击，从而使物料磨细。
在球磨机的运行过程中，物料的磨矿效果受到多种因素的影响，如研磨介质的种类和大小、转筒的转速、物料的硬度和湿度等。
为了达到最佳的磨矿效果，需要根据不同的物料特性和工艺要求进行调整。
总之，球磨机是一种重要的研磨设备，其构造和工作原理对于矿山、建材、化工、冶金等行业的生产和发展具有重要意义。
球磨机工作原理球磨机是一种常用的研磨设备，广泛应用于矿山、冶金、化工、建材等行业。
它通过旋转的圆筒内部装有钢球或其他研磨介质，对物料进行研磨和混合。
球磨机的工作原理是基于物料与研磨介质之间的相互作用，以下将详细介绍球磨机的工作原理。
1. 球磨机的结构球磨机主要由进料装置、排料装置、旋转装置、传动装置、电机和控制系统等组成。
其中，进料装置将物料送入球磨机的筒体内，排料装置将研磨后的物料从筒体中排出。
旋转装置通过电机驱动筒体旋转，传动装置将电机的旋转运动传递给筒体。
2. 研磨介质的选择球磨机内部装有钢球或其他研磨介质，研磨介质的选择对研磨效果有重要影响。
常用的研磨介质有钢球、陶瓷球和砂石等。
不同的物料和研磨要求需要选择适合的研磨介质。
3. 球磨机的工作过程球磨机的工作过程主要包括进料、研磨和排料三个阶段。
3.1 进料阶段物料通过进料装置进入球磨机的筒体内。
在进料过程中，物料与研磨介质之间存在相互作用，物料受到研磨介质的冲击、摩擦和剪切力，从而发生破碎和研磨作用。
3.2 研磨阶段在球磨机的筒体内，物料与研磨介质不断进行碰撞和摩擦。
研磨介质的运动和筒体的旋转使物料受到不断的破碎和研磨作用。
物料的粒度逐渐减小，达到所需的研磨细度。
3.3 排料阶段研磨后的物料通过排料装置从球磨机的筒体中排出。
排料装置通常位于球磨机的一端，通过调整排料装置的结构和位置，可以控制物料的排出速度和粒度。
4. 影响球磨机工作效果的因素球磨机的工作效果受到多种因素的影响，包括物料性质、研磨介质的选择、研磨介质与物料的充填比例、筒体的旋转速度、研磨介质的大小和形状等。
合理选择这些因素可以提高球磨机的研磨效率和研磨质量。
4.1 物料性质物料的硬度、湿度和粒度分布等性质会影响球磨机的工作效果。
硬度较大的物料需要更高的研磨能量，湿度较高的物料易于粘结在筒体内，而粒度分布较宽的物料需要更长的研磨时间。
4.2 研磨介质的选择不同的物料和研磨要求需要选择适合的研磨介质。
展开编辑本段机器名称球磨机 (ball grinding mill)球磨机是物料被破碎之后，再进行粉碎的关键设备。
球磨机是工业生产中广泛使用的高细磨机械之一。
其种类有很多，如手球磨机，卧式球磨机，球磨机轴瓦，节能球磨机，溢流型球磨机，陶瓷球磨机，格子球磨机等。
球磨机适用于粉磨各种矿石及其它物料，被广泛用于选矿，建材及化工等行业，可分球磨机为干式和湿式两种磨矿方式。
根据排矿方式不同，可分格子型和溢流型两种。
编辑本段工作原理球磨机在加气混凝土原料制备中最重要的设备就是球磨机，他用于石灰，石膏，砂，矿渣等物料的粉磨。
物料只有经过粉磨并到要求细度后才能进行充分混合相互作用，才能使制品达到强度，粉磨是加气混凝土生产中的重要程序，粉磨过程耗电量大，球磨机一般是加气混凝土工厂中电机容量最大的设备。
球磨机是由水平的筒体，进出料空心轴及磨头等部分组成，筒体为长的圆筒，筒内装有研磨体，筒体为钢板制造，有钢制衬板与筒体固定，研磨体一般为钢制圆球，并按不同直径和一定比例装入筒中，研磨体也可用钢段，根据研磨物料的粒度加以选择，物料由磨机进料端空心轴装入筒体内，当球磨机简体转动时候，研磨体由于惯性和离心力作用，摩擦力的作用，使它帖附近筒体衬板上被筒体带走，当被带到一定的高度时候，由于其本身的重力作用而被抛落，下落的研磨体像抛射体一样将筒体内的物料给击碎。
球磨机所用钢球物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。
物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。
粉状物通过卸料箅板排出，完成粉磨作业。
筒体在回转的过程中，研磨体也有滑落现象，在滑落过程中给物料以研磨作用，为了有效的利用研磨作用，对物料粒度教大的一般二十目磨细时候，把磨体筒体用隔仓板分隔为二段，即成为双仓，物料进入第一仓时候被钢球击碎，物料进入第二仓时候，钢端对物料进行研磨，磨细合格的物料从出料端空心轴排出，对进料颗粒小的物料进行磨细时候，如砂二号矿渣，粗粉煤灰，磨机筒体可不设隔板，成为一个单仓筒磨，研磨体积也可之用钢段。
球磨机有哪几种类型,分别是什么?随着科技水平的发展，球磨机生产厂家也是多种多样，那么球磨机有哪几种类型,分别是什么?下边由河南豫晖矿山机械有限公司为大家做详细的介绍:球磨机常见的分类很多，如果按磨机长度分为：(1) 短磨机:长径比在2以下时为短磨机，或称球磨机。
一般的单仓，用于粗磨或一级磨，也可以将2—3台球磨机串联使用。
(2) 中长磨机：长径比在3左右时为中长磨机。
(3) 长磨机:长径比在4以上时为长磨机或称管磨机。
中长磨和长磨，其内部一般分成2—4个仓，在水泥厂用得较多。
按磨内装入的研磨介质形状分类：(1)球磨机：磨内装入的研磨介质主要是钢球或钢段。
这种磨机使用最普遍。
(2) 棒磨机:磨内装入直径为50—100mm的钢棒作为研磨介质。
棒磨机的长度与直径之比一般为1.5—2。
(3) 棒球磨机：这种磨机通常具有2---4个仓，在第一仓内装入圆柱形钢棒作为研磨介质，以后各仓则装入钢球或钢段。
棒球磨机的长径比应在5左右为宜，棒仓长度与磨机有效直径之比应在1.2—1.5之间，棒长比棒仓短100mm左右，以利于钢棒平行排列，防止交叉和乱棒。
(4) 砾石磨:磨内装入的研磨介质为砾石、卵石、瓷球等。
用花岗岩、瓷料做衬板。
用于白色或彩色水泥以及陶瓷生产。
(5）按使用最广泛的,被磨物料不同又可分为：水泥球磨机和磨煤球磨机。
以上就是豫晖矿山机械为大家讲解有关球磨机的知识，想要了解更多资讯。
可点击咨询河南豫晖矿山机械有限公司。
河南豫晖矿山机械有限公司拥有现代企业的管理机制，加工设备，完善的检测手段，高素质的科研人员，优质的跟踪服务，以高度的敬业精神为客户提供先进而又经济的技术服务。
公司有完善的生产工艺，科学的质量检验方法,严格的管理制度，高效的员工激励机制。
主要产品超细球磨机，格子型球磨机，水泥球磨机，节能球磨机，陶瓷球磨机等设备。
球磨机的结构球磨机是一种常用的研磨设备，广泛应用于矿山、冶金、化工等行业。
它的结构设计旨在实现高效研磨和细化物料的目标。
球磨机主要由进料装置、滚筒、排料装置、传动装置、电气控制系统和支撑装置等组成。
下面将详细介绍球磨机的结构及其功能。
一、进料装置球磨机的进料装置位于机体的一端，通常由进料斗和螺旋输送机组成。
进料斗用于将物料导入滚筒内，而螺旋输送机则可将物料平稳地送入滚筒内。
进料装置的设计合理与否直接影响到球磨机的运行效果和研磨质量。
二、滚筒球磨机的滚筒是整个设备的核心部件，它由圆筒体和内衬板组成。
圆筒体是一个中空的圆柱体，内衬板则用于保护滚筒内壁免受磨损。
滚筒内装有一定数量的研磨体（通常是钢球），物料在滚筒内与研磨体一起进行研磨。
滚筒的设计参数，如直径、长度和转速等，会根据物料的性质和生产要求进行选择。
三、排料装置球磨机的排料装置位于机体的另一端，它通常由出料筒和螺旋输送机组成。
出料筒用于将研磨后的物料从滚筒中排出，而螺旋输送机则将物料顺利地输送到下一个工序。
排料装置的设计合理与否直接影响到球磨机的产能和研磨效果。
四、传动装置球磨机的传动装置主要由电机、减速器和传动轴组成。
电机驱动减速器，再通过传动轴传递动力给滚筒，实现滚筒的转动。
传动装置的设计合理与否直接影响到球磨机的运行稳定性和能耗。
五、电气控制系统球磨机的电气控制系统包括主电机控制、进料控制、排料控制和设备保护等功能。
通过电气控制系统，可以实现球磨机的启停、转速调节、进料量控制等操作，确保设备的正常运行和生产效率。
六、支撑装置球磨机的支撑装置主要由轴承和轴承座组成。
轴承用于支撑滚筒和传动装置，使其能够平稳运转。
轴承座则用于固定轴承，保证其在工作过程中的稳定性。
球磨机的结构设计十分重要，每个组成部分都发挥着重要的作用。
合理的结构设计可以提高球磨机的研磨效率、降低能耗，并保证设备的稳定运行。
不同行业的生产要求不同，因此在设计球磨机时，需要根据具体的生产需求进行结构参数的优化选择，以实现最佳的研磨效果。
行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。
球磨机适用于粉磨各种磨矿方式。
根据排矿方式不同，可分格子型和溢流型两种。
目录展开编辑本段机器名称球磨机 (ball grinding mill)球磨机是物料被破碎之后，再进行粉碎的关键设备。
球磨机是工业生产中广泛使用的高细磨机械之一。
其种类有很多，如手球磨机，卧式球磨机，球磨机轴瓦，节能球磨机，溢流型球磨机，陶瓷球磨机，格子球磨机等。
球磨机适用于粉磨各种矿石及其它物料，被广泛用于选矿，建材及化工等行业，可分球磨机为干式和湿式两种磨矿方式。
根据排矿方式不同，可分格子型和溢流型两种。
编辑本段工作原理球磨机在加气混凝土原料制备中最重要的设备就是球磨机，他用于石灰，石膏，砂，矿渣等物料的粉磨。
物料只有经过粉磨并到要求细度后才能进行充分混合相互作用，才能使制品达到强度，粉磨是加气混凝土生产中的重要程序，粉磨过程耗电量大，球磨机一般是加气混凝土工厂中电机容量最大的设备。
球磨机是由水平的筒体，进出料空心轴及磨头等部分组成，筒体为长的圆筒，筒内装有研磨体，筒体为钢板制造，有钢制衬板与筒体固定，研磨体一般为钢制圆球，并按不同直径和一定比例装入筒中，研磨体也可用钢段，根据研磨物料的粒度加以选择，物料由磨机进料端空心轴装入筒体内，当球磨机简体转动时候，研磨体由于惯性和离心力作用，摩擦力的作用，使它帖附近筒体衬板上被筒体带走，当被带到一定的高度时候，由于其本身的重力作用而被抛落，下落的研磨体像抛射体一样将筒体内的物料给击碎。
球磨机所用钢球物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。
物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。
粉状物通过卸料箅板排出，完成粉磨作业。
筒体在回转的过程中，研磨体也有滑落现象，在滑落过程中给物料以研磨作用，为了有效的利用研磨作用，对物料粒度教大的一般二十目磨细时候，把磨体筒体用隔仓板分隔为二段，即成为双仓，物料进入第一仓时候被钢球击碎，物料进入第二仓时候，钢端对物料进行研磨，磨细合格的物料从出料端空心轴排出，对进料颗粒小的物料进行磨细时候，如砂二号矿渣，粗粉煤灰，磨机筒体可不设隔板，成为一个单仓筒磨，研磨体积也可之用钢段。

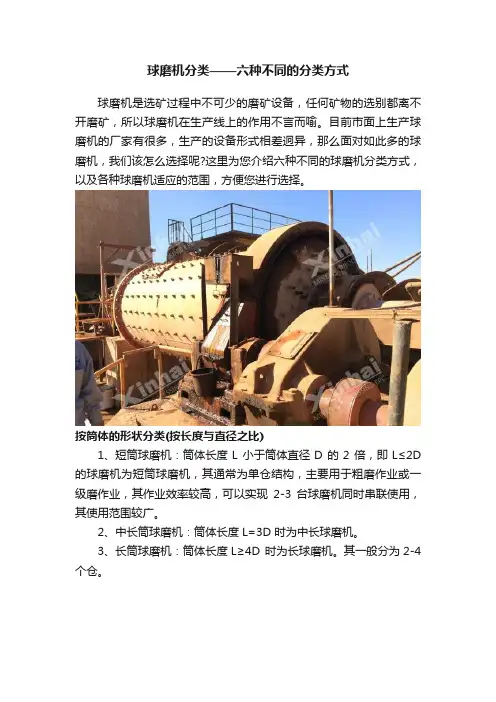

球磨机分类——六种不同的分类方式球磨机是选矿过程中不可少的磨矿设备，任何矿物的选别都离不开磨矿，所以球磨机在生产线上的作用不言而喻。
目前市面上生产球磨机的厂家有很多，生产的设备形式相差迥异，那么面对如此多的球磨机，我们该怎么选择呢?这里为您介绍六种不同的球磨机分类方式，以及各种球磨机适应的范围，方便您进行选择。
按筒体的形状分类(按长度与直径之比)1、短筒球磨机：筒体长度L 小于筒体直径D 的2 倍，即L≤2D 的球磨机为短筒球磨机，其通常为单仓结构，主要用于粗磨作业或一级磨作业，其作业效率较高，可以实现2-3 台球磨机同时串联使用，其使用范围较广。
2、中长筒球磨机：筒体长度L=3D 时为中长球磨机。
3、长筒球磨机：筒体长度L≥4D 时为长球磨机。
其一般分为2-4 个仓。
按磨机装入的研磨介质形状分类1、钢球球磨机内装入的研磨介质主要为钢段或钢球，此类磨机的研磨力度较大，且结构轻便，转速平稳。
2、棒磨机主要用于钢棒介质的研磨，钢棒的直径多在50-100mm 之间，研磨时间较长。
棒磨机的仓数一般为两到四个不等，且各仓装入的研磨介质存在一定差异。
为保证其研磨的最终效果，工作人员会将圆柱形的钢棒放在第一个仓内，而将钢球或钢段放在其他几个仓内。
3、砾石磨机内的研磨介质主要包括卵石、砾石、砂石、瓷球等。
砾石磨机多采用瓷料或花岗岩作为衬板，被广泛应用于彩色水泥、白色水泥、陶瓷等生产领域。
按卸料方式进行分类1、尾卸式磨机：尾卸式磨机分别以其首尾作为其磨料的入口和出口。
磨机在工作时，工作人员从入口端将磨料喂入，再由另一端将其卸出。
2、中卸式磨机：中卸式磨机的入口在两端，出口在磨机中部。
工作人员通常从两端喂入磨料，再由筒体中部卸出。
按排矿方式进行分类1、溢流型：通过中空轴排矿。
2、格子型：通过格子板排矿。
3、周边型：通过筒体周边排矿。
按传动方式分类1、中心传动球磨机：此类磨机的传动动力端在机身中心，电动机通过减速机实现了球磨机的运转。
