探讨配电网低电压原因与综合治理措施
- 格式:pdf
- 大小:253.56 KB
- 文档页数:2

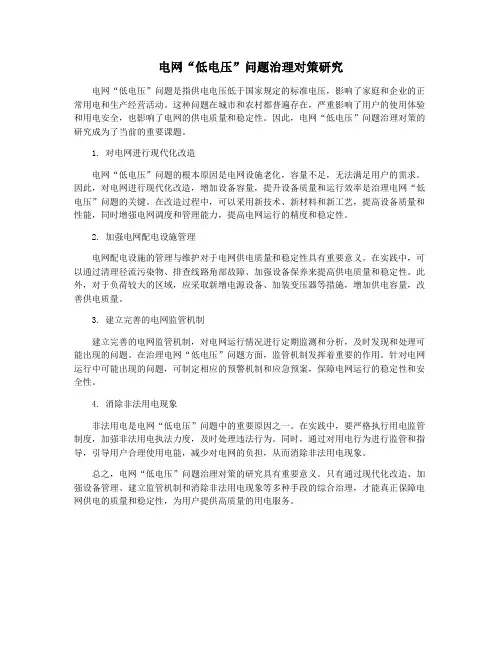

电网“低电压”问题治理对策研究电网“低电压”问题是指供电电压低于国家规定的标准电压,影响了家庭和企业的正常用电和生产经营活动。
这种问题在城市和农村都普遍存在,严重影响了用户的使用体验和用电安全,也影响了电网的供电质量和稳定性。
因此,电网“低电压”问题治理对策的研究成为了当前的重要课题。
1. 对电网进行现代化改造电网“低电压”问题的根本原因是电网设施老化,容量不足,无法满足用户的需求。
因此,对电网进行现代化改造,增加设备容量,提升设备质量和运行效率是治理电网“低电压”问题的关键。
在改造过程中,可以采用新技术、新材料和新工艺,提高设备质量和性能,同时增强电网调度和管理能力,提高电网运行的精度和稳定性。
2. 加强电网配电设施管理电网配电设施的管理与维护对于电网供电质量和稳定性具有重要意义。
在实践中,可以通过清理径流污染物、排查线路角部故障、加强设备保养来提高供电质量和稳定性。
此外,对于负荷较大的区域,应采取新增电源设备、加装变压器等措施,增加供电容量,改善供电质量。
3. 建立完善的电网监管机制建立完善的电网监管机制,对电网运行情况进行定期监测和分析,及时发现和处理可能出现的问题。
在治理电网“低电压”问题方面,监管机制发挥着重要的作用。
针对电网运行中可能出现的问题,可制定相应的预警机制和应急预案,保障电网运行的稳定性和安全性。
4. 消除非法用电现象非法用电是电网“低电压”问题中的重要原因之一。
在实践中,要严格执行用电监管制度,加强非法用电执法力度,及时处理违法行为。
同时,通过对用电行为进行监管和指导,引导用户合理使用电能,减少对电网的负担,从而消除非法用电现象。
总之,电网“低电压”问题治理对策的研究具有重要意义。
只有通过现代化改造、加强设备管理、建立监管机制和消除非法用电现象等多种手段的综合治理,才能真正保障电网供电的质量和稳定性,为用户提供高质量的用电服务。
电网“低电压”问题治理对策研究电网“低电压”问题是指变电站落地柜配电柜出线端、配电箱出线端或详细电源出线端等电力设备的用户端,由于供电线路距离较远、负荷较大、线路电压降低过多而导致的供电电压较低的问题。
低电压会直接影响用户用电质量,造成电器设备损坏、劣化,降低生产效率甚至造成危险。
为了治理低电压问题,需要制定相关的对策。
1. 提升供电系统调节能力实施电网调峰与防范“低电压”的先决条件是提升供电系统的调节能力。
通过引入新型调频设备、配套自动化系统和优化控制策略等手段,优化调峰与调压技术,提高供电系统调节能力,以有效避免“低电压”出现。
2. 加强电缆及线路的运行维护检查分变电站所在电缆及其线路电源设备的电压变化,及时发现电线路线路及设备的老化破损、松脱等现象,并迅速进行处理和维护,也是防治电网“低电压”的重要手段。
3. 对低电压用户实施精准投资精确测算电网“低电压”用户的终端电源质量需求,投资支持电源改造或质量升级,以减少“低电压”现象对用户用电的干扰和影响。
4. 开展宣传教育,加强用户自防意识通过开展有效的宣传教育工作,加强客户自防意识,提高客户对电网“低电压”问题的知晓和理解,引导客户积极配合,检查用电设备并保证用电质量。
5. 推动整体电力系统的规范发展推动整个电力系统的规范发展,加强监管执法,建立完善的管理体系和法律法规,规范电力市场的管理,对拒绝改造和加强管理的借口严格追究责任,从而确保电力终端用户的电力质量和电量之间的最佳平衡。
综上所述,治理电网低电压问题需要各方参与,从多个角度入手,采取多种对策措施,使低电压问题得以有效解决,提高电力系统的供电质量和可靠性。

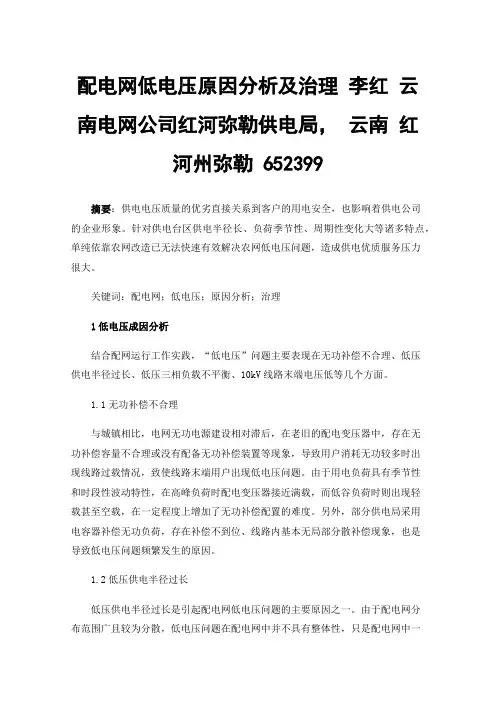

配电网低电压原因分析及治理李红云南电网公司红河弥勒供电局,云南红河州弥勒 652399摘要:供电电压质量的优劣直接关系到客户的用电安全,也影响着供电公司的企业形象。
针对供电台区供电半径长、负荷季节性、周期性变化大等诸多特点,单纯依靠农网改造已无法快速有效解决农网低电压问题,造成供电优质服务压力很大。
关键词:配电网;低电压;原因分析;治理1低电压成因分析结合配网运行工作实践,“低电压”问题主要表现在无功补偿不合理、低压供电半径过长、低压三相负载不平衡、10kV线路末端电压低等几个方面。
1.1无功补偿不合理与城镇相比,电网无功电源建设相对滞后,在老旧的配电变压器中,存在无功补偿容量不合理或没有配备无功补偿装置等现象,导致用户消耗无功较多时出现线路过载情况,致使线路末端用户出现低电压问题。
由于用电负荷具有季节性和时段性波动特性,在高峰负荷时配电变压器接近满载,而低谷负荷时则出现轻载甚至空载,在一定程度上增加了无功补偿配置的难度。
另外,部分供电局采用电容器补偿无功负荷,存在补偿不到位、线路内基本无局部分散补偿现象,也是导致低电压问题频繁发生的原因。
1.2低压供电半径过长低压供电半径过长是引起配电网低电压问题的主要原因之一。
由于配电网分布范围广且较为分散,低电压问题在配电网中并不具有整体性,只是配电网中一个或几个较远分支用户出现低电压,且随着供电距离的增加,线路耗损问题也越来越严重,电压降明显,低电压问题就越突出。
1.3低压三相负载不平衡在配电网中,由于存在低压三相负载不平衡,导致出现低电压现象,也是引起配电网低电压问题的主要原因。
在低压配电系统中一般采用TT或TN-C三相四线的供电方式,但是在实际接线中,接线员通常会忽视综合考虑负载平衡问题,而是随机选取其中两相(如A、C相)进行连接,当该区域出现大功率负荷,A、C相电流就会大于B相电流,随着A、C相电流越高线路末端的电压越低,低压三相负载出现不平衡,直接导致A、C相所带的用户出现低电压现象。
配电网低电压成因分析及治理措施摘要:随着人民生活水平的提高,各种用电设备的数量急剧增加,从而造成了各区域电力负荷的迅速增长,远远超出了电力系统的安全容量,从而造成了电压偏低,电力系统的运行质量下降,影响了电力系统的正常运行,同时也严重地影响了电力系统的使用寿命。
要想有效地减少低电压发生的可能性,全面改善配电网络的供电品质,就必须对其产生的原因进行深入的研究,并针对具体的情况,采取相应的对策,以保证其供电质量达到目前的要求。
文中对配电网低电压的成因进行了详细的分析,并提出相应的解决方法。
关键词:配电网;低电压;成因;治理措施1.配电网低电压成因电压是一种重要的电源品质指标。
在低压条件下,不但会增大配电系统的供电损耗,而且对配电网的运行品质也有一定的影响。
本文通过对配电网低电压的具体原因进行了分析,认为配电网的管理水平和配电网的供电技术是造成配电网低电压的重要因素。
下面对有关的理由进行了详细的分析。
1.1管理层面的原因(1)供配电设施的运维管理差供配电设备的运行状况直接关系到电力系统的供电质量。
为了确保供配电设施高效可靠地运行,需要对其进行日常运行和维护。
然而,目前部分电力企业对供、配电网设备的运行和维护管理较为粗放,严重影响了其工作效率。
由于电力市场、配电调度数据、数据信息等缺乏有效的信息共享,使得配电系统的供电不能与低压用户的数据相联系。
在季节性大容量、大容量负荷的情况下,由于没有及时完成无功补偿,造成了较低的电压。
另外,很多供、配电网的管理者,在日常的运行和维修中,没有能够及时地发现电力设施、设备的故障或缺陷,导致电力系统不能正常运转。
这是导致电力系统低压运行的一个重要原因。
(2)配电网低电压监测存在不足目前,配网供电管理中普遍存在着电压监控点不足的问题,这就导致了电力系统在电力系统运行过程中难以及时检测到。
有些电压监测站的设置明显不完善,很难对本区域的电压状况进行有效的监控。
比如,农村地区的用电量一般都比较分散,所以需要单独的监控点。
浅谈乡镇配网低电压原因分析及整改措施乡镇配网低电压是指乡镇供电系统中出现的电压偏低的现象,造成了电力设备运行不稳定,影响了用户的正常用电。
乡镇配网低电压问题是我国农村电网建设中普遍存在的一个难题,主要原因包括线路老化、电力负荷增加、缺乏有效监测和调控手段等。
本文将从乡镇配网低电压的原因分析出发,提出相应的整改措施,以期改善乡镇配网低电压问题,确保农村居民的用电质量。
一、原因分析1.线路老化乡镇配网线路老化是导致低电压的一个重要原因。
由于农村电网建设起步较早,很多地方采用的是老旧的输电线路,随着使用年限的增加,线路的电阻会逐渐增大,导致电压下降。
2.电力负荷增加随着农村经济的发展和农村居民生活的改善,电力负荷逐渐增大,而部分乡镇配网的供电能力相对较弱,无法满足农村居民日益增长的用电需求,从而导致乡镇配网电压下降。
3.缺乏有效监测和调控手段部分乡镇配网缺乏有效的监测和调控手段,如果发生了电压下降的情况,无法及时发现和处理,导致低电压问题长时间存在。
二、整改措施1.加强线路维护针对乡镇配网线路老化导致的低电压问题,需要加强对线路的维护和改造。
定期对老旧线路进行检查和维修,及时更换损坏的设备和配电设施,确保线路的正常运行。
2.提升供电能力针对电力负荷增加导致的低电压问题,需要提升乡镇配网的供电能力。
可以通过增加变压器容量、优化线路布局、引进新的节能设备等方式来提升供电能力,确保农村居民用电需求得到满足。
3.建立监测系统针对缺乏有效监测和调控手段的问题,可以建立乡镇配网的监测系统。
通过设置监测点、建立监测网络,实时监测乡镇配网的电压变化情况,一旦发现低电压问题,及时采取措施加以处理,确保电力供应的稳定和可靠。
4.加强培训和管理为了提高农村电网的管理水平,需要加强相关技术人员的培训和管理。
培训电力工程技术人员的专业知识和技能,提高他们的工作能力和责任意识,加强对农村电网的维护和管理,确保电力供应的高效和安全。
配电网低电压成因分析及治理措施摘要:农村低电压的产生具有很多原因,其中的重要原因在于供电设备的老化以及相关工作人员的工作态度不积极,因此应改造供电设备并提升工作人员的工作能力和积极态度,保障农村地区人民群众用电安全稳定。
关键词:配电网;低电压;成因;治理措施1低电压产生的原因1.1无功补偿不足问题现阶段,农村配电网运行过程中配电变压器、异步电动机等普遍存在“大马拉小车”问题,无功负荷损耗严重。
1/3的农村配电台区并未科学配置无功补偿装置,如缺乏设计,无功补偿装置与功率因数不匹配;恣意设置,无功补偿装置安装合理;规划混乱,分级补偿不到位等,致使配电台区轻载或空载问题严峻,无功损耗超过总无功负荷的60%以上。
尤其是在补偿方式选择上,我国农村配电网低压台区往往将重点放在装置补偿和线路补偿上,主要通过分散补偿的方式实现空载下的自动投切,以减少重点设备、关键线路的无功损耗。
这种方式虽然能够在一定程度上缓解无功负荷引起的低电压问题,但处理效果并不显著。
1.2三相负荷不平衡严重随着农村大量单相电动机的普及应用,用电负荷剧增的同时,也造成了低压电网三相负荷不平衡的情况。
此外,一些供电所业扩报装时,居民用户电能表随意接在三相中的一相,也会造成低压三相不平衡。
配电网中三相负荷不平衡会造成配电变压器与线路的损耗增加,降低配电变压器的出力,造成用户端电压质量下降。
电网损耗与电流的平方成正比例关系,当三相负荷平衡时,系统的损耗最小。
三相负荷不平衡会引起三相电压不平衡,重负荷相的电压损失较大,供电电压质量较差,所以三相不平衡也是农村低电压的主要因素之一。
1.3电源点布局不合理造成电源点布局不合理的因素很多:(1)受地形限制或地理条件影响,致使电源点不能按照最初设计图纸进行设置,个别变压器安装位置不合理,不能坐落在用电负荷的中心地带,造成用电末端低电压;(2)供电区域面积不断扩充,负荷末端逐渐变成负荷首端,但是原有变压器位置未改变,导致电源点远离负荷中心。
浅谈乡镇配网低电压原因分析及整改措施随着社会经济的快速发展,乡镇配网负荷不断增加,而低电压问题也越来越显著。
低电压不仅会影响用电设备的稳定工作,还会降低设备寿命,甚至因电压不稳定而引发安全事故。
因此,对于乡镇配网低电压问题的原因分析和整改措施十分重要。
1、负荷较大乡镇配电网承担着乡镇范围内的用电负荷,但由于配电网的旧化、老化等因素,使得配电能力不足,运行中的电网产生了许多损失和不稳定因素,严重影响了配电能力,导致低电压问题的出现。
2、输电线路老化输电线路老化直接影响电网质量,导致线路进一步损耗,抵抗增加,电压下降。
老化的输电线路不仅会出现电压降低的情况,还会发生短路、短接等问题,给用电安全造成重大威胁。
3、电缆故障电缆故障是造成乡镇配网低电压的重要因素,电缆本身材料质量不佳,维护管理不到位,线路载荷过重等,都会导致电缆老化、穿刺、接头和水分进入,产生电绝缘击穿,从而引起低电压现象。
4、容量瓶颈限制乡镇配网的电力设备和输电线路容量有限,局限了电网电能输送能力的提高,使得输电线路容量过小,用电市场的供求关系失衡,导致供电方无法为市场提供充足的电力,从而引起低电压。
1、设备更新针对设备老化导致的低电压问题,可采取设备更新措施,包括调整设备负荷运行,在设备环境条件合适的情况下,对设备进行技术改造和升级。
2、线路检修在现有电网基础上,对老化、损耗严重的配电线路如电缆、接头及高压开关等进行及时维修和更换,提高线路质量,保证电网正常运行。
3、容量扩建通过优化电网配置,升级设备技术,增加输电线路容量,保证电网质量,预测和研究电力市场需求,提高电网的负荷容量,合理规划乡镇用电需求,扩大可供电量,解决电力市场供需失衡的问题。
4、监控和管理建立完善的电网监控机制,实时监测电网运行质量,及时发现和解决电压低、设备老化等问题,采取合适的管理和维护措施,对电网系统进行定期检查,加强防范和问题消除的能力。
以上就是浅谈乡镇配网低电压原因分析及整改措施的内容,随着乡镇电力市场的扩大和设备技术的提高,低电压问题的解决正变得更加重要。
配网低电压原因分析及应对研究配电网低电压是指电网中供电电压低于正常值的现象。
在日常生活中,我们可能会遇到一些电器无法正常工作、电灯暗淡等现象,这很可能是由于配网低电压造成的。
本文将分析配网低电压的原因,并探讨相应的应对措施。
配网低电压的原因可以归结为以下几个方面:1.输电线路老化或故障:输电线路是电能从发电厂到供电点的主要通道,如果输电线路老化或存在故障(如线路断开或接触不良),会导致电能损失较多,从而使供电电压下降。
应对措施:对于老化的输电线路,应考虑进行更换或维修。
对于出现故障的输电线路,要及时修复并增加检查频率,确保线路的正常运行。
2.配电变压器容量不足:配电变压器负责将输电线路的高压电能转变为低压电能供给用户。
如果变压器容量不足,无法满足用户的用电需求,就会导致供电电压下降。
应对措施:根据用户需求和电力负荷,合理选择变压器的容量,确保其能够满足用电需求。
对于已经容量不足的变压器,可以考虑增加变压器或进行升级。
3.用电负荷过大:当用户的用电负荷超过配电网的承载能力时,供电电压就会下降。
尤其是在高峰期,如夏季使用空调等大功率电器,容易引起用电负荷过大。
应对措施:加强对用户的用电监测和管理,设立用电峰谷电价差异化机制,引导用户在用电高峰期间减少用电。
还可以通过节约用电、优化设备等措施,减小用电负荷。
4.配电线路阻抗过大:配电线路的阻抗是指电流通过线路时所产生的电压降。
如果配电线路的阻抗过大,就会导致供电电压下降。
应对措施:合理规划和布置配电线路,减小线路的长度和阻抗,确保电能输送的效率。
优化线路设计,减少线路的损耗。
5.非法用电和违规接入:非法用电和违规接入是造成电网低电压的原因之一。
非法用电指的是未经合法程序手续,未向供电公司缴纳电费而直接使用电能。
违规接入指的是非法连接供电线路,绕开供电公司的计量设备和控制系统,获取电能。
应对措施:加强对非法用电和违规接入的监控和打击力度,建立健全的监测机制和处罚制度,对违规行为进行严厉处罚。

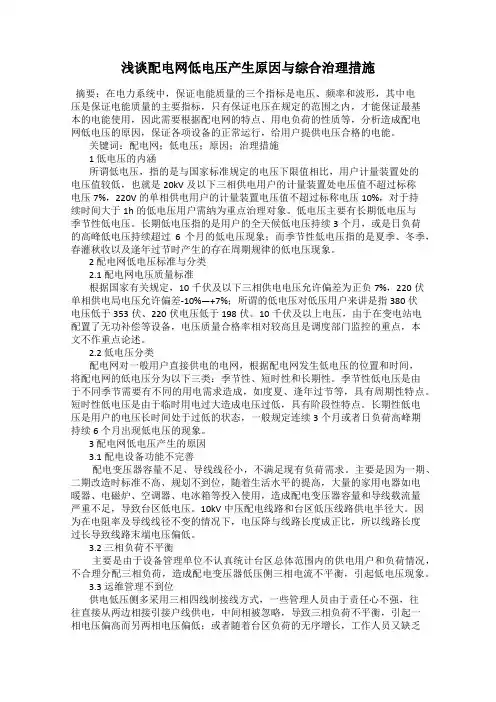

浅谈配电网低电压产生原因与综合治理措施摘要:在电力系统中,保证电能质量的三个指标是电压、频率和波形,其中电压是保证电能质量的主要指标,只有保证电压在规定的范围之内,才能保证最基本的电能使用,因此需要根据配电网的特点、用电负荷的性质等,分析造成配电网低电压的原因,保证各项设备的正常运行,给用户提供电压合格的电能。
关键词:配电网;低电压;原因;治理措施1 低电压的内涵所谓低电压,指的是与国家标准规定的电压下限值相比,用户计量装置处的电压值较低,也就是20kV及以下三相供电用户的计量装置处电压值不超过标称电压7%,220V的单相供电用户的计量装置电压值不超过标称电压10%,对于持续时间大于1h的低电压用户需纳为重点治理对象。
低电压主要有长期低电压与季节性低电压。
长期低电压指的是用户的全天候低电压持续3个月,或是日负荷的高峰低电压持续超过6个月的低电压现象;而季节性低电压指的是夏季、冬季,春灌秋收以及逢年过节时产生的存在周期规律的低电压现象。
2 配电网低电压标准与分类2.1 配电网电压质量标准根据国家有关规定,10千伏及以下三相供电电压允许偏差为正负7%,220伏单相供电局电压允许偏差-10%—+7%;所谓的低电压对低压用户来讲是指380伏电压低于353伏、220伏电压低于198伏。
10千伏及以上电压,由于在变电站电配置了无功补偿等设备,电压质量合格率相对较高且是调度部门监控的重点,本文不作重点论述。
2.2 低电压分类配电网对一般用户直接供电的电网,根据配电网发生低电压的位置和时间,将配电网的低电压分为以下三类:季节性、短时性和长期性。
季节性低电压是由于不同季节需要有不同的用电需求造成,如度夏、逢年过节等,具有周期性特点。
短时性低电压是由于临时用电过大造成电压过低,具有阶段性特点。
长期性低电压是用户的电压长时间处于过低的状态,一般规定连续3个月或者日负荷高峰期持续6个月出现低电压的现象。
3 配电网低电压产生的原因3.1配电设备功能不完善配电变压器容量不足、导线线径小,不满足现有负荷需求。
浅谈乡镇配网低电压原因分析及整改措施乡镇配网低电压是指在乡镇地区供电系统中,用户用电时供电电压低于正常标准值的现象。
乡镇配网低电压问题常常存在,给用户带来不便和损失。
本文将从原因分析和整改措施两个方面来探讨乡镇配网低电压问题。
乡镇配网低电压的原因可以归纳为以下几个方面:1. 配电线路老化:乡镇地区的供电线路多年来未进行维修和升级,导致线路老化,电阻增大,电压降低。
2. 供电容量不足:随着乡镇发展和人口增加,用电负荷逐渐增大,而乡镇配网的供电容量未能相应增加,导致电压下降。
3. 电源负荷不平衡:乡镇地区电力负荷多以工业用电为主,而农村用电相对较少。
由于工业用电需求集中,容易导致某些线路电压过低。
4. 配变容量不匹配:乡镇配网中的变压器容量未能与用户需求匹配,导致供电电压下降。
为解决乡镇配网低电压问题,可以采取以下整改措施:1. 进行配电线路的升级和改造,特别是老化线路的更换。
应该定期对乡镇供电线路进行巡检和维护,及时发现和修复问题。
2. 提升供电容量,根据乡镇用电负荷的增长情况,适时增加供电容量,确保供电电压稳定。
3. 优化配变配置方案,提高配变容量的匹配性。
通过调整和优化变压器的位置和容量,合理分配电力负荷,降低电压降低的风险。
4. 加强乡镇供电网络的监测和管理,建立完善的巡检和维修制度。
及时发现和处理配电线路故障,确保供电电压正常稳定。
5. 推广节能用电,减少用电负荷。
通过加强用电宣传和教育,推广节能用电的理念和技巧,引导用户合理使用电力资源,减轻供电压力。
6. 加强与用户的沟通和交流,了解用户的用电需求和问题。
通过与用户的沟通,及时解决用户反映的低电压问题,确保用户用电的质量。
乡镇配网低电压问题是由于线路老化、供电容量不足、电源负荷不平衡、配变容量不匹配等多种原因造成的。
为解决这一问题,需要进行线路升级和改造、提升供电容量、优化配变配置方案、加强监测和管理、推广节能用电以及加强与用户的沟通等措施。
探讨配电网低电压原因与综合治理措施
发表时间:2018-08-20T15:30:25.420Z 来源:《基层建设》2018年第21期作者:李永生关健赵洪喜夏炎任佳诗张春凡[导读] 摘要:配电网低电压不仅影响用户正常用电,而且危及电力系统及供用电设备的安全运行,所以整治低电压具有重要的现实意义。
国网辽宁省电力有限公司绥中县供电分公司 125200 摘要:配电网低电压不仅影响用户正常用电,而且危及电力系统及供用电设备的安全运行,所以整治低电压具有重要的现实意义。
因此,本文对配电网低电压产生原因及综合治理措施进行分析。
关键词:配电网;低电压;原因;综合治理措施在电力系统中,保证电能质量的三个指标是电压、频率和波形,其中电压是保证电能质量的主要指标,只有保证电压在规定的范围之内,才能保证最基本的电能使用,因此需要根据配电网的特点、用电负荷的性质等,分析造成配电网低电压的原因,保证各项设备的正常运行,给用户提供电压合格的电能。
1低电压的概述
所谓低电压,指的是与国家标准规定的电压下限值相比,用户计量装置处的电压值较低,也就是20kV及以下三相供电用户的计量装置处电压值不超过标称电压7%,220V的单相供电用户的计量装置电压值不超过标称电压10%,对于持续时间大于1h的低电压用户需纳为重点治理对象。
低电压主要有长期低电压与季节性低电压。
长期低电压指的是用户的全天候低电压持续3个月,或是日负荷的高峰低电压持续超过6个月的低电压现象;而季节性低电压指的是夏季、冬季,春灌秋收以及逢年过节时产生的存在周期规律的低电压现象。
2低电压产生的原因
2.1配电设备功能不完善
配电变压器容量不足、导线线径小,不满足现有负荷需求。
主要是因为农网一期、二期改造时标准不高、规划不到位,随着农村生活水平的提高,大量的家用电器如电暖器、电磁炉、空调器、电冰箱等投入使用,造成配电变压器容量和导线载流量严重不足,导致台区低电压。
10kV中压配电线路和台区低压线路供电半径大。
因为在电阻率及导线线径不变的情况下,电压降与线路长度成正比,所以线路长度过长导致线路末端电压偏低。
2.2三相负荷不平衡
主要是由于设备管理单位不认真统计台区总体范围内的供电用户和负荷情况,不合理分配三相负荷,造成配电变压器低压侧三相电流不平衡,引起低电压现象。
农村配电网处于电力系统的最末端,无功电源不足,农网负荷本身又大量消耗无功,随着城乡居民生活条件的改善,农村用电负荷迅速增大,农网无功需求及相应的损耗也随之上升,造成农网无功补偿更显不足。
2.3运维管理不到位
农网供电低压侧多采用三相四线制接线方式,一些农电管理人员由于责任心不强,往往直接从两边相接引接户线供电,中间相被忽略,导致三相负荷不平衡,引起一相电压偏高而另两相电压偏低;或者随着台区负荷的无序增长,工作人员又缺乏对负荷平衡情况进行监测,原本相间平衡的负荷,也会变得不平衡。
对配电变压器容量承载能力管控不到位。
由于没有合理地根据负荷实际情况及时调整配电变压器容量或落实新增布点增容,导致配电变压器容量不足引起低电压。
未充分利用配电变压器的调压功能。
当设备承载能力满足,因负荷分布不均匀引起低电压现象时,未能及时利用配电变压器调压分接开关调整功能解决负荷偏相引起的低电压问题。
3低压电综合治理措施
3.1低压线路改造
对因配电台区低压线路线径小导致的低电压,采取改造低压线路,增大导线线径的方式,解决因导线承载能力不足引起的低电压。
对因负荷波动较大造成过载的配电台区,可采用增大配电变压器容量或更换抗过载能力较强配电变压器的方式进行改造。
对因季节性负荷波动较大造成过载的配电台区,可用选用宽幅调压配电变压器、可调容配电变压器的方式进行改造。
对单相配电变压器,原则上10kV线路先由单相改为三相接线,再更换为三相配电变压器,低压线路由两线改为三相四线。
柱上配电变压器宜设于低压负荷中心,三相配电变压器容量不宜超过400kVA,低压出线不宜超过4回。
当原有配电变压器容量不足,增容需求超出上述限值时,可增设配电变压器或转移低压负荷,不宜单纯更换大容量配电变压器。
3.2新增布点增容改造
对低压线路供电半径大,长期存在过载现象的配电台区,应优先采用新增布点方式进行改造,按“小容量、密布点、短半径”的原则配置,应尽量靠近负荷中心,缩短低压供电半径,提高供电承载能力。
对县域农村供电半径大于500m的低电压台区,宜选择分割台区供电,增加配电变压器布点,缩短供电半径的方式进行改造,使配电变压器布点一次到位,同时给未来负荷增长预留一定空间。
对低电压台区中配电变压器容量不足、低压线路和接户线存在环境状况差、线径小及老化严重等问题的台区,宜进行整体改造,彻底解决问题。
3.3无功补偿装置改造
无功补偿配置应按照“电源补偿、电网补偿、用户补偿相结合,分散就地补偿与变电站(开关站)集中补偿相结合”的原则,实现分层和分区的无功平衡。
一是根据线路负荷及首、末端电压时段性、季节性变化规律,优化AVC(自动电压控制)和VQC(电压无功控制)控制策略,调整电压控制上限值和下限值。
对未实现区域无功电压优化控制的区域,应加装AVC系统,并逐步接入具备“四遥”功能的变电站。
对近期无法实现AVC控制的变电站,宜加装VQC装置。
不满足调压要求的无载调压主变压器更换为有载调压主变压器,并加强母线电压和功率因数人工监控。
二是优化配电变压器无功集中补偿能力。
3.4强化设备运维管理
强化设备运维管理,开展三相负荷不平衡调整。
通过定期开展配电变压器负荷实时监测,检查三相负荷电流和电压值,记录设备运行数据,及时对三相负荷不平衡的配电变压器进行调整,使其负荷分布均匀、合理,避免因负荷不平衡引起的低电压现象。
充分发挥配电变压器自身的分接开关挡位调压能力。
分接开关挡位调整主要针对受季节性负荷变化影响造成的配电变压器低压侧出口电压波动问题,可结合负荷预测,在春节、农忙、度夏(冬)等用电高峰期来临前,对配电变压器分接开关挡位进行调整,并在高峰期过后及时回调,防止因配电变压器分接开关挡位设置不合理造成用户电压质量不合格。
3.5建立健全配电网低电压监测网络
构建城乡配电网电压质量监测网络和管理平台,在还未普及智能配电台区和用户用电信息采集系统建设的区域,增加电压监测点数量,加强电压监测仪日常维护和检查,发现运行异常的监测仪及时进行维修或更换;依据低压用户典型日电压波动规律,不定期开展“低电压”情况普查和抽查,跟踪低电压事件处理过程,及时有效解决低电压问题。
4低电压综合治理成效分析
4.1低电压用户治理效果分析
通过两年低电压综合治理工作,预计可全面消除区域内当前存在的低电压问题,基本解决季节性“低电压”问题。
4.2低电压综合治理经济效益分析
通过低电压综合治理,可以降低三相不平衡率,提升功率因数,直接降低线损。
按照低压线损平均下降5%估测,每个台区年供电量60000千瓦时计算,每个台区经低电压治理后可节约资金约0.14万元。
4.3低电压综合治理社会效益分析
通过低电压综合治理,解决农村低电压问题,提高配电网供电可靠性和电压质量,维护用户切身利益,满足居民生活供电需求。
对农配网设备线路改造,可明显改善台区安全现状,提升客户用电安全水平的同时,提升了公司农配网管理水平,提升供电优质服务水平和客户满意度,树立公司良好形象打下了坚实的基础。
结语
总之,通过实施配电网建设及改造计划,大幅增加配网资金投入,配电网中的低电压问题将会得到有效治理。
但在改造治理过程中应该注意避免出现投资浪费的情况,针对不同原因造成的低电压问题需要合理选择有针对性的治理方案。
参考文献
[1]赵勇良.试析农村电网低电压的综合治理措施[C].2015世纪之星创新教育论坛.2015.
[2]陈子华,刘毅.浅谈防止农村电网“低电压”治理问题反复产生的对策[J].电源技术应用,2013.。
