PCB化学镀铜工艺流程模板

化学镀铜的目的及工艺流程介绍化学镀铜（Eletcroless Plating Copper）通常也叫沉铜或孔化（PTH）是一种自身催化性氧化还原反应。

首先用活化剂处理，使绝缘基材表面吸附上一层活性的粒子通常用的是金属钯粒子（钯是一种十分昂贵的金属，价格高且一直在上升，为降低成本现在国外有实用胶体铜工艺在运行），铜离子首先在这些活性的金属钯粒子上被还原，而这些被还原的金属铜晶核本身又成为铜离子的催化层，使铜的还原反应继续在这些新的铜晶核表面上进行。

化学镀铜在我们PCB制造业中得到了广泛的应用，目前最多的是用化学镀铜进行PCB的孔金属化。

化学镀铜的主要目的是在非导体材料表面形成导电层，目前在印刷电路板孔金属化和塑料电镀前的化学镀铜已广泛应用。

化学镀铜层的物理化学性质与电镀法所得铜层基本相似。

化学镀铜的主盐通常采用硫酸铜，使用的还原剂有甲醛、肼、次磷酸钠、硼氢化钠等，但生产中使用最普遍的是甲醛。

化学镀铜的工艺流程：一、镀前处理1．去毛刺钻孔后的覆铜泊板，其孔口部位不可避免的产生一些小的毛刺，这些毛刺如不去除将会影响金属化孔的质量。

最简单去毛刺的方法是用200～400号水砂纸将钻孔后的铜箔表面磨光。

机械化的去毛刺方法是采用去毛刺机。

去毛刺机的磨辊是采用含有碳化硅磨料的尼龙刷或毡。

一般的去毛刺机在去除毛刺时，在顺着板面移动方向有部分毛刺倒向孔口内壁，改进型的磨板机，具有双向转动带摆动尼龙刷辊，消除了除了这种弊病。

2．整孔清洁处理对多层PCB有整孔要求，目的是除去钻污及孔微蚀处理。

以前多用浓硫酸除钻污，而现在多用碱性高锰酸钾处理法，随后清洁调整处理。

孔金属化时，化学镀铜反应是在孔壁和整个铜箔表面上同时发生的。

如果某些部位不清洁，就会影响化学镀铜层和印制导。

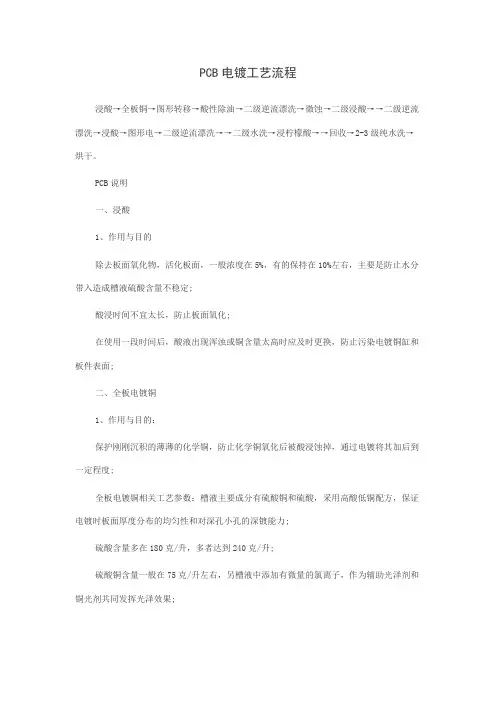

PCB电镀工艺流程浸酸→全板铜→图形转移→酸性除油→二级逆流漂洗→微蚀→二级浸酸→→二级逆流漂洗→浸酸→图形电→二级逆流漂洗→→二级水洗→浸柠檬酸→→回收→2-3级纯水洗→烘干。

PCB说明一、浸酸1、作用与目的除去板面氧化物，活化板面，一般浓度在5%，有的保持在10%左右，主要是防止水分带入造成槽液硫酸含量不稳定;酸浸时间不宜太长，防止板面氧化;在使用一段时间后，酸液出现浑浊或铜含量太高时应及时更换，防止污染电镀铜缸和板件表面;二、全板电镀铜1、作用与目的：保护刚刚沉积的薄薄的化学铜，防止化学铜氧化后被酸浸蚀掉，通过电镀将其加后到一定程度;全板电镀铜相关工艺参数：槽液主要成分有硫酸铜和硫酸，采用高酸低铜配方，保证电镀时板面厚度分布的均匀性和对深孔小孔的深镀能力;硫酸含量多在180克/升，多者达到240克/升;硫酸铜含量一般在75克/升左右，另槽液中添加有微量的氯离子，作为辅助光泽剂和铜光剂共同发挥光泽效果;铜光剂的添加量或开缸量一般在3-5ml/L，铜光剂的添加一般按照千安小时的方法来补充或者根据实际生产板效果;2、全板电镀的电流计算一般按2A/平方分米乘以板上可电镀面积，对全板电来说，以即板长×板宽×2×2A/DM2;铜缸温度维持在室温状态，一般温度不超过32度，多控制在22度，因此在夏季因温度太高，铜缸建议加装冷却温控系统。

3、工艺维护每日根据千安小时来及时补充铜光剂，按100-150ml/KAH补充添加;检查过滤泵是否工作正常，有无漏气现象;每隔2-3小时应用干净的湿抹布将阴极导电杆擦洗干净;每周要定期分析铜缸硫酸铜(1次/周)，硫酸(1次/周)，氯离子(2次/周)含量，并通过霍尔槽试验来调整光剂含量，并及时补充相关原料;每月应检查阳极的钛篮袋有无破损，破损者应及时更换;并检查阳极钛篮底部是否堆积有阳极泥，如有应及时清理干净;并用碳芯连续过滤6-8小时，同时低电流电解除杂;每半年左右具体根据槽液污染状况决定是否需要大处理(活性炭粉);每两周要更换过滤泵的滤芯。

PCB化学镀铜工艺流程解读（一）化学镀铜(Eletcroless Plating Copper)通常也叫沉铜或孔化（PTH）是一种自身催化性氧化还原反应。

首先用活化剂处理，使绝缘基材表面吸附上一层活性的粒子通常用的是金属钯粒子（钯是一种十分昂贵的金属，价格高且一直在上升，为降低成本现在国外有实用胶体铜工艺在运行），铜离子首先在这些活性的金属钯粒子上被还原，而这些被还原的金属铜晶核本身又成为铜离子的催化层，使铜的还原反应继续在这些新的铜晶核表面上进行。

化学镀铜在我们PCB制造业中得到了广泛的应用，目前最多的是用化学镀铜进行PCB的孔金属化。

PCB孔金属化工艺流程如下：钻孔→磨板去毛刺→上板→整孔清洁处理→双水洗→微蚀化学粗化→双水洗→预浸处理→胶体钯活化处理→双水洗→解胶处理（加速）→双水洗→沉铜→双水洗→下板→上板→浸酸→一次铜→水洗→下板→烘干一、镀前处理1．去毛刺钻孔后的覆铜泊板，其孔口部位不可避免的产生一些小的毛刺，这些毛刺如不去除将会影响金属化孔的质量。

最简单去毛刺的方法是用200～400号水砂纸将钻孔后的铜箔表面磨光。

机械化的去毛刺方法是采用去毛刺机。

去毛刺机的磨辊是采用含有碳化硅磨料的尼龙刷或毡。

一般的去毛刺机在去除毛刺时，在顺着板面移动方向有部分毛刺倒向孔口内壁，改进型的磨板机，具有双向转动带摆动尼龙刷辊，消除了除了这种弊病。

2．整孔清洁处理对多层PCB有整孔要求，目的是除去钻污及孔微蚀处理。

以前多用浓硫酸除钻污，而现在多用碱性高锰酸钾处理法，随后清洁调整处理。

孔金属化时，化学镀铜反应是在孔壁和整个铜箔表面上同时发生的。

如果某些部位不清洁，就会影响化学镀铜层和印制导线铜箔间的结合强度，所以在化学镀铜前必须进行基体的清洁处理。

最常用的清洗液及操作条件列于表如下：3．覆铜箔粗化处理利用化学微蚀刻法对铜表面进行浸蚀处理（蚀刻深度为2-3微米），使铜表面产生凹凸不平的微观粗糙带活性的表面，从而保证化学镀铜层和铜箔基体之间有牢固的结合强度。

化学镀铜的工艺流程
《化学镀铜的工艺流程》
化学镀铜是一种将铜沉积在其他材料表面的工艺，通常用于增加导电性、增强耐腐蚀性和美化表面。

下面是化学镀铜的工艺流程：
1. 清洗：首先，需要将待镀铜的物品进行清洗，以去除表面的油脂、污垢和其他杂质。

清洗可以使用碱性清洁剂或者有机溶剂来完成。

2. 酸洗：清洗后的物品需要进行酸洗，以去除氧化层和其他表面污染物。

通常使用稀硫酸或稀盐酸来进行酸洗，确保表面完全清洁。

3. 洗涤：酸洗完成后，需要对物品进行彻底的洗涤，以去除酸洗液和其他残留的化学物质。

4. 化学镀铜：将清洗和酸洗后的物品浸入含有铜离子的电镀槽中，通过电化学反应将铜沉积在表面上。

通常使用化学还原剂来还原铜离子，并在合适的电流密度下进行电镀。

5. 漂洗：化学镀铜后，需要进行漂洗，以去除残留的化学镀铜液。

6. 抛光：最后，可以对化学镀铜的物品进行抛光，以提高其表面光洁度和美观度。

通过以上工艺流程，可以获得均匀、致密的镀铜层。

化学镀铜工艺流程不仅适用于金属材料，也适用于塑料、陶瓷等非金属材料，可以满足不同材料的表面处理需求。

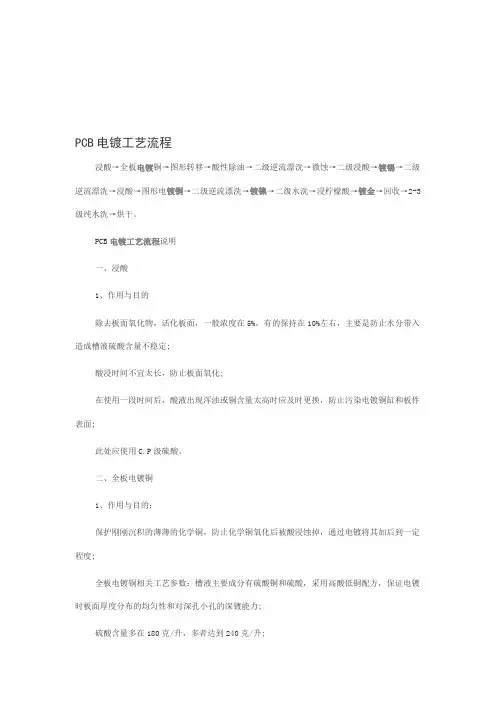

PCB电镀工艺流程浸酸→全板电镀铜→图形转移→酸性除油→二级逆流漂洗→微蚀→二级浸酸→镀锡→二级逆流漂洗→浸酸→图形电镀铜→二级逆流漂洗→镀镍→二级水洗→浸柠檬酸→镀金→回收→2-3级纯水洗→烘干。

PCB电镀工艺流程说明一、浸酸1、作用与目的除去板面氧化物，活化板面，一般浓度在5%，有的保持在10%左右，主要是防止水分带入造成槽液硫酸含量不稳定;酸浸时间不宜太长，防止板面氧化;在使用一段时间后，酸液出现浑浊或铜含量太高时应及时更换，防止污染电镀铜缸和板件表面;此处应使用C.P级硫酸。

二、全板电镀铜1、作用与目的：保护刚刚沉积的薄薄的化学铜，防止化学铜氧化后被酸浸蚀掉，通过电镀将其加后到一定程度;全板电镀铜相关工艺参数：槽液主要成分有硫酸铜和硫酸，采用高酸低铜配方，保证电镀时板面厚度分布的均匀性和对深孔小孔的深镀能力;硫酸含量多在180克/升，多者达到240克/升;硫酸铜含量一般在75克/升左右，另槽液中添加有微量的氯离子，作为辅助光泽剂和铜光剂共同发挥光泽效果;铜光剂的添加量或开缸量一般在3-5ml/L，铜光剂的添加一般按照千安小时的方法来补充或者根据实际生产板效果;2、全板电镀的电流计算一般按2A/平方分米乘以板上可电镀面积，对全板电来说，以即板长×板宽×2×2A/DM2;铜缸温度维持在室温状态，一般温度不超过32度，多控制在22度，因此在夏季因温度太高，铜缸建议加装冷却温控系统。

3、工艺维护每日根据千安小时来及时补充铜光剂，按100-150ml/KAH补充添加;检查过滤泵是否工作正常，有无漏气现象;每隔2-3小时应用干净的湿抹布将阴极导电杆擦洗干净;每周要定期分析铜缸硫酸铜(1次/周)，硫酸(1次/周)，氯离子(2次/周)含量，并通过霍尔槽试验来调整光剂含量，并及时补充相关原料;每周要清洗阳极导电杆，槽体两端电接头，及时补充钛篮中的阳极铜球，用低电流0.2-0.5ASD电解6-8小时;每月应检查阳极的钛篮袋有无破损，破损者应及时更换;并检查阳极钛篮底部是否堆积有阳极泥，如有应及时清理干净;并用碳芯连续过滤6-8小时，同时低电流电解除杂;每半年左右具体根据槽液污染状况决定是否需要大处理(活性炭粉);每两周要更换过滤泵的滤芯。

PCB化学镀铜工艺流程产品检验标准2010-02-03 18:26:16 阅读4 评论0 字号：大中小订阅PCB化学镀铜工艺流程解读（一）化学镀铜(Eletcroless Plating Copper)通常也叫沉铜或孔化（PTH）是一种自身催化性氧化还原反应。

首先用活化剂处理，使绝缘基材表面吸附上一层活性的粒子通常用的是金属钯粒子（钯是一种十分昂贵的金属，价格高且一直在上升，为降低成本现在国外有实用胶体铜工艺在运行），铜离子首先在这些活性的金属钯粒子上被还原，而这些被还原的金属铜晶核本身又成为铜离子的催化层，使铜的还原反应继续在这些新的铜晶核表面上进行。

化学镀铜在我们PCB制造业中得到了广泛的应用，目前最多的是用化学镀铜进行PCB的孔金属化。

PCB孔金属化工艺流程如下：钻孔→磨板去毛刺→上板→整孔清洁处理→双水洗→微蚀化学粗化→双水洗→预浸处理→胶体钯活化处理→双水洗→解胶处理（加速）→双水洗→沉铜→双水洗→下板→上板→浸酸→一次铜→水洗→下板→烘干一、镀前处理1．去毛刺钻孔后的覆铜泊板，其孔口部位不可避免的产生一些小的毛刺，这些毛刺如不去除将会影响金属化孔的质量。

最简单去毛刺的方法是用200～400号水砂纸将钻孔后的铜箔表面磨光。

机械化的去毛刺方法是采用去毛刺机。

去毛刺机的磨辊是采用含有碳化硅磨料的尼龙刷或毡。

一般的去毛刺机在去除毛刺时，在顺着板面移动方向有部分毛刺倒向孔口内壁，改进型的磨板机，具有双向转动带摆动尼龙刷辊，消除了除了这种弊病。

2．整孔清洁处理对多层PCB有整孔要求，目的是除去钻污及孔微蚀处理。

以前多用浓硫酸除钻污，而现在多用碱性高锰酸钾处理法，随后清洁调整处理。

孔金属化时，化学镀铜反应是在孔壁和整个铜箔表面上同时发生的。

如果某些部位不清洁，就会影响化学镀铜层和印制导线铜箔间的结合强度，所以在化学镀铜前必须进行基体的清洁处理。

最常用的清洗液及操作条件列于表如下：3．覆铜箔粗化处理利用化学微蚀刻法对铜表面进行浸蚀处理（蚀刻深度为2-3微米），使铜表面产生凹凸不平的微观粗糙带活性的表面，从而保证化学镀铜层和铜箔基体之间有牢固的结合强度。

PCB化学镀铜工艺流程1.表面准备在进行化学镀铜之前，首先需要对PCB表面进行准备。

这包括清洗和去除表面油污、氧化物和其他杂质。

常见的清洗方法包括碱性清洗、酸性清洗和超声波清洗。

2.激活剂涂覆在表面准备完成后，需要涂覆一层激活剂。

激活剂可以在PCB表面形成一层金属离子吸附层，有助于化学镀铜液中的铜离子的吸附和沉积。

常用的激活剂有活化铜和钯。

3.化学镀铜将PCB放入化学镀铜槽中，化学镀铜液通过外加电流在PCB表面形成均匀的铜层。

化学镀铜液通常由含有铜离子和相关添加剂的溶液组成。

铜离子通过电子传递从溶液中还原到PCB表面，并与激活剂层上的金属离子结合形成金属铜层。

4.沉积时间控制化学镀铜的沉积时间是一个重要的参数，它决定了镀铜层的厚度。

沉积时间过长会导致铜层过厚，容易出现缺陷和应力集中。

沉积时间过短则会导致铜层过薄，不利于电流传导和耐蚀性。

5.清洗和除脂化学镀铜完成后，需要对PCB进行清洗和除脂。

这可以去除化学镀铜过程中残留的化学药剂和其他杂质，保证PCB表面的干净。

6.表面处理化学镀铜完成后，还需要进行表面处理，以防止镀铜层氧化和腐蚀。

常见的表面处理方式包括防氧化处理和涂覆保护漆。

7.检测和质量控制最后，对化学镀铜后的PCB进行检测和质量控制。

这包括检查铜层的厚度、均匀性和附着力等。

必要时还可以进行X射线检测、显微镜观察和电测等。

总结：PCB化学镀铜工艺流程涉及表面准备、激活剂涂覆、化学镀铜、沉积时间控制、清洗和除脂、表面处理以及检测和质量控制等步骤。

这些步骤的正确操作和控制对于获得良好的镀铜层质量和PCB性能非常重要。

同时，严格的质量控制和检测可以确保PCB的可靠性和耐用性。

PCB化学镀铜工艺流程解读（二）三、化学镀铜1．化学镀铜液目前应用比较广泛的配方是下表所列举的几种使用不同络合剂分类的化学镀铜液，表中配方1为洒石酸钾钠络合剂，其优点是化学镀铜液的操作温度低，使用方便，但稳定性差，镀铜层脆性大，镀铜时间要控制适当，不然由于脆性的镀铜层太厚会影响镀层与基材的结合强度。

配方2为EDTA·2Na络合剂，其使用温度高，沉积速率较高，镀液的稳定性较好，但成本较高。

配方3为双络合剂，介于两者之间。

常用的化学镀铜溶液及操作条件2．化学镀铜溶液的稳定性（1）化学镀铜溶液不稳定的原因在催化剂存在的条件下，化学镀铜的主要反应如下：在化学镀铜溶液中除上式的主反应以外，还存在以下几个副反应。

a．甲醛的歧化反应－在浓碱条件下，甲醛一部分被氧化成为甲酸，另一部分被还原成甲醇，反应式为甲醛的歧视化反应除造成甲醛过量的消耗外，还会使镀液过早的"老化"，使镀液不稳定。

b．在碱性镀铜溶液中，甲醛还原一部分Cu2+为Cu+，其反应式为反应式（5-3）所生成的Cu2O在碱性溶液中是微溶的：Cu2O+ H2O ===2Cu++2 OH-- (5-4)反应(5-4) 中出现的铜Cu+非常容易发生歧化反应2Cu+=== Cu0↓+ Cu2+ （5-5）反应式（5－5）所生成的铜是极细小的微粒，它们无规则地分散在化学镀铜液中，这些铜微粒具有催化性，如果对这些铜微粒不进行控制，则迅速地导致整个镀液分解，这是造成化学镀铜液不稳定的主要原因。

（2）提高化学镀铜溶液稳定性的措施a．加稳定剂所加入的稳定剂对Cu+有极强的络合能力，对溶液中的Cu2+离子络合能力较差，这种溶液中的Cu+离子不能产生歧化反应，因而能起到稳定化学镀铜液的作用。

所加入的稳定剂一般是含硫或N的化合物。

例如：a，a′联吡啶、亚铁氰化钾，2，9二甲基邻菲罗林、硫脲、2－巯基苯骈噻唑等。

b．气搅拌化学镀铜过程中，用空气搅拌溶液，在一定程度上可抑制Cu2O的产生，从而起到稳定溶液的作用。

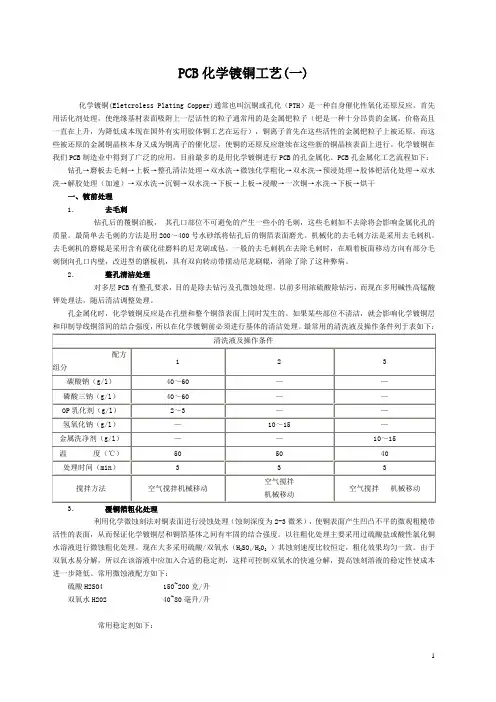

PCB化学镀铜工艺(一)化学镀铜(Eletcroless Plating Copper)通常也叫沉铜或孔化（PTH）是一种自身催化性氧化还原反应。

首先用活化剂处理，使绝缘基材表面吸附上一层活性的粒子通常用的是金属钯粒子（钯是一种十分昂贵的金属，价格高且一直在上升，为降低成本现在国外有实用胶体铜工艺在运行），铜离子首先在这些活性的金属钯粒子上被还原，而这些被还原的金属铜晶核本身又成为铜离子的催化层，使铜的还原反应继续在这些新的铜晶核表面上进行。

化学镀铜在我们PCB制造业中得到了广泛的应用，目前最多的是用化学镀铜进行PCB的孔金属化。

PCB孔金属化工艺流程如下：钻孔→磨板去毛刺→上板→整孔清洁处理→双水洗→微蚀化学粗化→双水洗→预浸处理→胶体钯活化处理→双水洗→解胶处理（加速）→双水洗→沉铜→双水洗→下板→上板→浸酸→一次铜→水洗→下板→烘干一、镀前处理1．去毛刺钻孔后的覆铜泊板，其孔口部位不可避免的产生一些小的毛刺，这些毛刺如不去除将会影响金属化孔的质量。

最简单去毛刺的方法是用200～400号水砂纸将钻孔后的铜箔表面磨光。

机械化的去毛刺方法是采用去毛刺机。

去毛刺机的磨辊是采用含有碳化硅磨料的尼龙刷或毡。

一般的去毛刺机在去除毛刺时，在顺着板面移动方向有部分毛刺倒向孔口内壁，改进型的磨板机，具有双向转动带摆动尼龙刷辊，消除了除了这种弊病。

2．整孔清洁处理对多层PCB有整孔要求，目的是除去钻污及孔微蚀处理。

以前多用浓硫酸除钻污，而现在多用碱性高锰酸钾处理法，随后清洁调整处理。

孔金属化时，化学镀铜反应是在孔壁和整个铜箔表面上同时发生的。

如果某些部位不清洁，就会影响化学镀铜层和印制导线铜箔间的结合强度，所以在化学镀铜前必须进行基体的清洁处理。

最常用的清洗液及操作条件列于表如下：3．覆铜箔粗化处理利用化学微蚀刻法对铜表面进行浸蚀处理（蚀刻深度为2-3微米），使铜表面产生凹凸不平的微观粗糙带活性的表面，从而保证化学镀铜层和铜箔基体之间有牢固的结合强度。

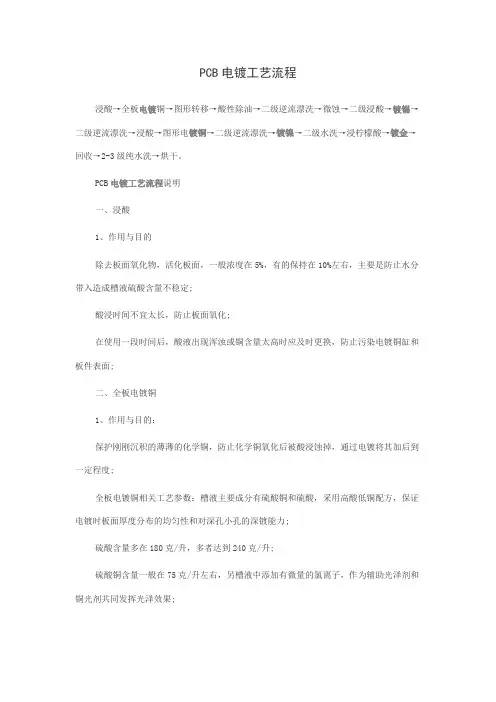

PCB电镀工艺流程浸酸→全板电镀铜→图形转移→酸性除油→二级逆流漂洗→微蚀→二级浸酸→镀锡→二级逆流漂洗→浸酸→图形电镀铜→二级逆流漂洗→镀镍→二级水洗→浸柠檬酸→镀金→回收→2-3级纯水洗→烘干。

PCB电镀工艺流程说明一、浸酸1、作用与目的除去板面氧化物，活化板面，一般浓度在5%，有的保持在10%左右，主要是防止水分带入造成槽液硫酸含量不稳定;酸浸时间不宜太长，防止板面氧化;在使用一段时间后，酸液出现浑浊或铜含量太高时应及时更换，防止污染电镀铜缸和板件表面;二、全板电镀铜1、作用与目的：保护刚刚沉积的薄薄的化学铜，防止化学铜氧化后被酸浸蚀掉，通过电镀将其加后到一定程度;全板电镀铜相关工艺参数：槽液主要成分有硫酸铜和硫酸，采用高酸低铜配方，保证电镀时板面厚度分布的均匀性和对深孔小孔的深镀能力;硫酸含量多在180克/升，多者达到240克/升;硫酸铜含量一般在75克/升左右，另槽液中添加有微量的氯离子，作为辅助光泽剂和铜光剂共同发挥光泽效果;铜光剂的添加量或开缸量一般在3-5ml/L，铜光剂的添加一般按照千安小时的方法来补充或者根据实际生产板效果;2、全板电镀的电流计算一般按2A/平方分米乘以板上可电镀面积，对全板电来说，以即板长×板宽×2×2A/DM2;铜缸温度维持在室温状态，一般温度不超过32度，多控制在22度，因此在夏季因温度太高，铜缸建议加装冷却温控系统。

3、工艺维护每日根据千安小时来及时补充铜光剂，按100-150ml/KAH补充添加;检查过滤泵是否工作正常，有无漏气现象;每隔2-3小时应用干净的湿抹布将阴极导电杆擦洗干净;每周要定期分析铜缸硫酸铜(1次/周)，硫酸(1次/周)，氯离子(2次/周)含量，并通过霍尔槽试验来调整光剂含量，并及时补充相关原料;每月应检查阳极的钛篮袋有无破损，破损者应及时更换;并检查阳极钛篮底部是否堆积有阳极泥，如有应及时清理干净;并用碳芯连续过滤6-8小时，同时低电流电解除杂;每半年左右具体根据槽液污染状况决定是否需要大处理(活性炭粉);每两周要更换过滤泵的滤芯。

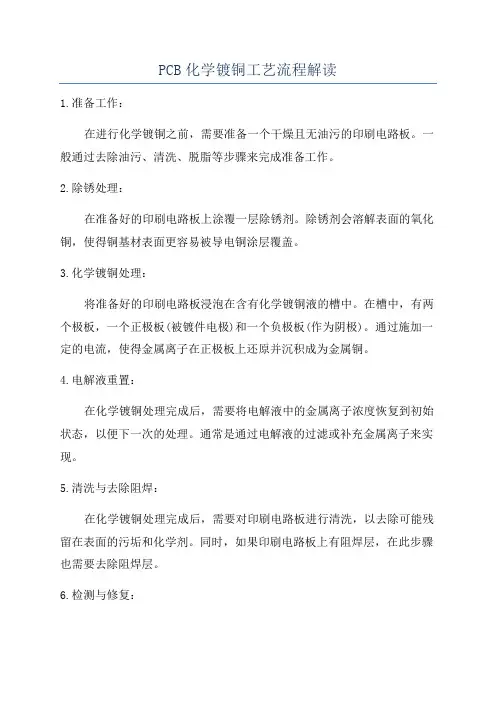

PCB化学镀铜工艺流程解读1.准备工作：在进行化学镀铜之前，需要准备一个干燥且无油污的印刷电路板。

一般通过去除油污、清洗、脱脂等步骤来完成准备工作。

2.除锈处理：在准备好的印刷电路板上涂覆一层除锈剂。

除锈剂会溶解表面的氧化铜，使得铜基材表面更容易被导电铜涂层覆盖。

3.化学镀铜处理：将准备好的印刷电路板浸泡在含有化学镀铜液的槽中。

在槽中，有两个极板，一个正极板(被镀件电极)和一个负极板(作为阴极)。

通过施加一定的电流，使得金属离子在正极板上还原并沉积成为金属铜。

4.电解液重置：在化学镀铜处理完成后，需要将电解液中的金属离子浓度恢复到初始状态，以便下一次的处理。

通常是通过电解液的过滤或补充金属离子来实现。

5.清洗与去除阻焊：在化学镀铜处理完成后，需要对印刷电路板进行清洗，以去除可能残留在表面的污垢和化学剂。

同时，如果印刷电路板上有阻焊层，在此步骤也需要去除阻焊层。

6.检测与修复：在完成清洗和去除阻焊后，需要对印刷电路板进行检测，以发现可能存在的缺陷，如导线断路、短路等。

对于发现的问题需要进行修复处理。

7.镀金：在完成检测和修复后，如果需要在印刷电路板的一些区域镀金，可以通过电化学方法将金属离子沉积在该区域上。

8.最终清洗和检测：在完成镀金后，需要对印刷电路板进行最后的清洗，以确保表面干净无油污。

同时还需要进行一次终检，以确保电路板的质量满足要求。

总结：PCB化学镀铜工艺流程是一个多步骤的过程，通过这些步骤，可以在印刷电路板上形成一层铜薄膜，提高导电性和保护电路。

每个步骤都非常重要，需要严格控制工艺参数和操作条件。

只有有效地执行每个步骤，才能得到高质量的印刷电路板。

化学镀铜(Eletcroless Plating Copper)通常也叫沉铜或孔化（PTH）是一种自身催化的氧化还原反应。

双面板以上完成钻孔后即进行TH(plated through hole 镀通孔)步骤。

首先用活化剂处理，使绝缘基材表面吸附上一层活性的粒子，通常用的是金属钯粒子，铜离子首先在这些活性的金属钯粒子上被还原，而这些被还原的金属铜晶核本身又成为铜离子的催化层，使铜的还原反应继续在这些新的铜晶核表面上进行。

PTH目的使孔壁上的非导体部分的树脂及玻璃束进行金属化，以进行后来的电镀铜制程 ,完成足够导电及焊接的金属孔壁.。

孔金属化工艺流程如下：磨板→上板→溶涨→去钻污→中和→整孔→微蚀→预浸→活化→解胶→沉铜→下板刷板目的：1 通过刷棍一定压力的磨刷去除孔口毛刺、粗化铜箔表面；2 通过循环水洗、高压水洗、市水洗冲洗清洁生产板；原理解释：钻孔后的覆铜箔板，其孔口部位不可避免的产生一些小的毛刺（1 未切断的铜丝2 未切断玻璃丝留 ,称为毛刺），这些毛刺因其要断不断，而且粗糙,若不将其除去，将会影响金属化孔的质量，可能造成通孔不良及孔小等。

最简单去毛刺的方法是用200～400号水砂纸将钻孔后的铜箔表面磨光。

机械化的去毛刺方法是采用去毛刺机。

去毛刺机的磨辊是采用含有碳化硅磨料的尼龙刷或毡。

一般的去毛刺机在去除毛刺时，在顺着板面移动方向有部分毛刺倒向孔口内壁，改进型的磨板机，具有双向转动带摆动尼龙刷辊，除了这种弊病。

失误对策：太轻的刷磨会使板材表面的杂质无法顺利的清除干净或者会造成不均匀的表面；太重的刷磨则会去除表面过多的铜层，或是造成一个粗糙的及不匀的表面。

太重或不当的刷磨也会使板材边缘产生流胶现象，或是使刷轮本身也会出现流胶现象。

此种流胶将使得化学镀铜及电镀镀铜制程产生严重的问题。

去钻污段一；容涨1；目的：软化膨松环氧树脂,降低聚合物间的键结能 , 使KMnO4更易咬蚀形成粗糙面2原理解释：初期溶出可降低较弱的键结，使其键结有了明显的差异。

线路板的几种镀铜工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!线路板的几种镀铜工艺流程一、准备工作阶段在进行线路板的镀铜工艺之前，需要进行一系列准备工作。

线路板的几种镀铜工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!线路板镀铜工艺流程。

一、化学镀铜。

1. 表面处理（清洗、活化、催化）。

PCB化学镀铜工艺流程解读（一）化学镀铜(Eletcroless Plating Copper)通常也叫沉铜或孔化（PTH）是一种自身催化性氧化还原反应。

首先用活化剂处理，使绝缘基材表面吸附上一层活性的粒子通常用的是金属钯粒子（钯是一种十分昂贵的金属，价格高且一直在上升，为降低成本现在国外有实用胶体铜工艺在运行），铜离子首先在这些活性的金属钯粒子上被还原，而这些被还原的金属铜晶核本身又成为铜离子的催化层，使铜的还原反应继续在这些新的铜晶核表面上进行。

化学镀铜在我们PCB制造业中得到了广泛的应用，目前最多的是用化学镀铜进行PCB的孔金属化。

PCB孔金属化工艺流程如下：钻孔→磨板去毛刺→上板→整孔清洁处理→双水洗→微蚀化学粗化→双水洗→预浸处理→胶体钯活化处理→双水洗→解胶处理（加速）→双水洗→沉铜→双水洗→下板→上板→浸酸→一次铜→水洗→下板→烘干一、镀前处理1．去毛刺钻孔后的覆铜泊板，其孔口部位不可避免的产生一些小的毛刺，这些毛刺如不去除将会影响金属化孔的质量。

最简单去毛刺的方法是用200～400号水砂纸将钻孔后的铜箔表面磨光。

机械化的去毛刺方法是采用去毛刺机。

去毛刺机的磨辊是采用含有碳化硅磨料的尼龙刷或毡。

一般的去毛刺机在去除毛刺时，在顺着板面移动方向有部分毛刺倒向孔口内壁，改进型的磨板机，具有双向转动带摆动尼龙刷辊，消除了除了这种弊病。

2．整孔清洁处理对多层PCB有整孔要求，目的是除去钻污及孔微蚀处理。

以前多用浓硫酸除钻污，而现在多用碱性高锰酸钾处理法，随后清洁调整处理。

孔金属化时，化学镀铜反应是在孔壁和整个铜箔表面上同时发生的。

如果某些部位不清洁，就会影响化学镀铜层和印制导线铜箔间的结合强度，所以在化学镀铜前必须进行基体的清洁处理。

最常用的清洗液及操作条件列于表如下：3．覆铜箔粗化处理利用化学微蚀刻法对铜表面进行浸蚀处理（蚀刻深度为2-3微米），使铜表面产生凹凸不平的微观粗糙带活性的表面，从而保证化学镀铜层和铜箔基体之间有牢固的结合强度。

/yiw紫气东来化学镀铜化还原反应。

体钯活化液过早聚沉。

因此，在活化处理前要先在含有Sn2+的酸性溶液中进行预浸处理1~2min，取出后直接浸入胶体钯活化液中进行活化处理。

配制时应首先将盐酸与水相混合，然后再加入SnCl2•2H2O ,搅拌溶解，这样可防止SnCl2水解。

酸基胶体钯预浸液配方：氯化亚锡（SnCl2.2H2O）70~100g/L盐酸37%（体积）200-300ml/L盐基胶体钯预浸液配方：SnCl2.2H2O30g/LHCl30ml/lNaCl200g/lO║H2N-C-NH250g/lb．活化处理－在室温条件下处理3~5min，在处理过程中应不断移动覆铜箔板，使活化液在孔内流动，以便在孔壁上形成均匀的催化层。

c．解胶处理－活化处理后，在基材表面吸附着以钯粒子为核心，在钯核的周围，具有碱式锡酸盐的胶体化合物。

在化学镀铜前，应将碱式锡酸盐去除，使活性的钯晶核充分暴露出来，从而使钯晶核具有非常强而均匀的活性。

经过解胶处理再进行化学镀铜，不但提高了胶体钯的活性，而且也显著提高化学镀铜层与基材间的结合强度。

常用的解胶处理液是5%的氢氧化钠水溶液或1%氟硼酸水溶液。

解胶处理在室温条件下处理1~2min，水洗后进行化学镀铜。

d．胶体铜活化液简介：明胶2g/lCuSO4.5H2O20g/lDMAB（二甲胺基硼烷）5g/l水合肼10 g/l钯20ppmPH7.0配制过程：首先分别将明胶和硫酸铜用温水（40度C）溶解后将明胶加入至硫酸铜的溶液中，用25%H2SO4将PH值调至2..5当温度为45度C 时，将溶解后DMAB在搅拌条件下缓慢加入上述的混合溶液中，并加入去离子稀释至1升，保温40~45度C，并搅拌至反应开始（约5~10分钟）溶液的颜色由蓝再变成绿色。

放置24小时颜色变成红黑色后加入水合肼，"，使镀液不稳定。

b．在碱性镀铜溶液中，甲醛还原一部分Cu2+为Cu+，其反应式为反应式（5-3）所生成的Cu2O在碱性溶液中是微溶的：Cu2O+ H2O ===2Cu++2 OH-- (5-4)反应(5-4) 中出现的铜Cu+非常容易发生歧化反应2Cu+=== Cu0↓+ Cu2+ （5-5）反应式（5－5）所生成的铜是极细小的微粒，它们无规则地分散在化学镀铜液中，这些铜微粒具有催化性，如果对这些铜微粒不进行控制，则迅速地导致整个镀液分解，这是造成化学镀铜液不稳定的主要原因。
