配电线路故障定位的实用方法分析

电工排查线路故障方法
1.直观诊断法：通过观察电气装置是否有火花、异常声音、冒烟等现象，以及观
察保险丝是否熔断、导线颜色是否正常等，初步判断出故障的位置和原因。

2.替换法：当怀疑某个元件或组件有故障时，可以使用替换法来检查。

将疑似故
障的元件或组件替换为新的、同型号的元件或组件，如果替换后电路恢复正常工作，那么就可以确定原来的元件或组件有故障。

3.逐步排除法：如有短路现象出现时，可逐步切除部分线路以确定故障范围和故
障点。

对于并联或串联的多个支路，也可以逐个断开支路，观察电路是否恢复正常工作，从而找到故障支路。

4.仪器测试法：借助各种仪器仪表测量各种参数，如用示波器观察波形的变化，
以便分析故障的原因。

这种方法多用于弱电线路中。

5.对比法：将出现故障的电路与正常电路进行对比，通过对比两个电路的电压、
电流、电阻等参数，找出故障的原因。

6.调试法：对于一些可调性的电路，可以通过调试来找出故障原因。

配电线路故障定位方法及优缺点
目前，在我国配电网已经实用化的故障定位有“两种方式三种方法”。

两种方式：离线式和在线式。

三种方法：
1. 脉冲信号注入法，这是一种离线式故障定位方法。

原理就是在断开的故障线路上，注入高压脉冲信号，然后沿线路检测出故障点。

具体方法是直流法定段，交流法定点。

2. s信号注入法，这是一种在线式的定位方法。

原理就是在PT的低压侧注入一个220HZ的信号，并沿路检测出故障点。

3. 故障指示器法，这也是一种在线式的定位方法。

原理就是把接地短路故障指示器安装在线路上实时检测线路电流，当判断到故障后故障指示器翻牌、发光或发射报警信号。

离线式故障定位的优势或劣势：优势是资金投入最小、精确定位故障点、线路没有安全隐患；劣势是需要提供车载电源、停电并断开故障线路。

在线式故障定位的优势或劣势：优势是能在第一时间检测出配电网故障点；劣势是资金投入较大、线路维护工作量增加、安全隐患点增多。

文章来源：故障定位
第 1 页，共 1页。

配电线路故障定位的方法供电系统是保证正常、平安供电的关键，但是供电系统会受到一系列因素的影响，比如：地理环境因素、自然条件因素以及人为破坏因素等，进而使配电线路引发故障，进一步使配电线路运行的牢靠性及平安性受到影响。

在这样的状况下，便有必要把握配电线路故障定位方法。

但是，常规的一些方法存在不足。

鉴于此，本课题针对“配电线路故障定位的有用方法”进行分析具备肯定的价值意义。

一、常规配电线路故障定位技术的缺失点分析针对配电线路故障，常规的定位技术主要体现在两大方面，一方面是结合工作阅历完成相应的定位工作，另一方面是针对配电线路实行分段检测措施。

但这两方面技术均存在肯定的缺失，详细表现如下：（一）结合工作阅历完成相应的定位传统模式下，在配电线路故障修理过程中，常由阅历丰富的工作人员参加工作，结合电路的实际工作状况，完成配电线路故障的分析及推断，进一步对可疑的故障点进行检查。

对于这种策略来说，需参加工作的检测工具备很丰富的专业技术及阅历，同时需消耗较大的人力资源及物力资源，比如针对故障资料进行收集、查阅等，明显这不符合检测经济性的要求。

与此同时，实行此类方法，通常只能够将故障产生的范围确立下来，但是难以对故障点进行明确定位，特殊是处于简单的地质环境下，会受到气候等因素的影响，进而消失故障点推断错误的状况。

（二）针对配电线路实行分段检测配电线路分段检测，其原理为：针对肯定范围中的电路实施分段措施，进一步针对此段电路实行断开及闭合作业，进一步对此段配电线路有无故障发生进行推断。

此类措施在人力及物力资源消耗上也较大，难以使配电线路故障定位工作获得有效开展。

并且，基于故障检查过程中，受到自然强光的影响下，会消失难以准时查找出电路接地故障的问题，进而可能导致作业人员引发人身平安性风险隐患。

二、配电线路故障定位的有用方法分析在上述分析过程中，熟悉到常规配电线路故障定位技术存在多方面的不足。

因此，便有必要把握先进科学的配电线路故障定位有用方法。

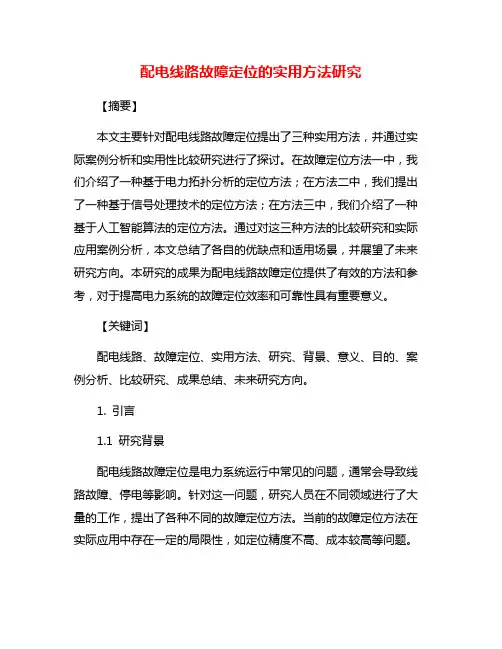

配电线路故障定位的实用方法研究【摘要】本文主要针对配电线路故障定位提出了三种实用方法，并通过实际案例分析和实用性比较研究进行了探讨。

在故障定位方法一中，我们介绍了一种基于电力拓扑分析的定位方法；在方法二中，我们提出了一种基于信号处理技术的定位方法；在方法三中，我们介绍了一种基于人工智能算法的定位方法。

通过对这三种方法的比较研究和实际应用案例分析，本文总结了各自的优缺点和适用场景，并展望了未来研究方向。

本研究的成果为配电线路故障定位提供了有效的方法和参考，对于提高电力系统的故障定位效率和可靠性具有重要意义。

【关键词】配电线路、故障定位、实用方法、研究、背景、意义、目的、案例分析、比较研究、成果总结、未来研究方向。

1. 引言1.1 研究背景配电线路故障定位是电力系统运行中常见的问题，通常会导致线路故障、停电等影响。

针对这一问题，研究人员在不同领域进行了大量的工作，提出了各种不同的故障定位方法。

当前的故障定位方法在实际应用中存在一定的局限性，如定位精度不高、成本较高等问题。

随着电力系统的发展和需求的增长，对于配电线路故障定位方法的研究和改进迫在眉睫。

本研究将针对当前故障定位方法存在的问题进行深入分析和探讨，以期提出更加实用和有效的故障定位方法。

通过对不同故障定位方法的实用性比较研究，可以为电力系统的运行和维护提供更科学、更可靠的支持。

1.2 研究意义配电线路故障定位是电力系统运行中常见的问题，故障发生时需要快速准确地找到并修复，以减少停电时间和维护成本。

研究配电线路故障定位的方法具有重要的实用价值和现实意义。

通过研究和应用先进的故障定位方法，可以提高配电系统的可靠性和稳定性，确保电力供应的连续性和稳定性。

及时准确地定位故障可以减少故障对用户的影响，提高用户的用电质量和满意度。

配电线路故障定位方法的研究还可以促进电力系统的智能化和信息化发展，为电力行业的现代化建设提供技术支持和保障。

研究配电线路故障定位的方法具有重要的理论和实践意义，对电力系统的安全稳定运行和现代化建设具有重要的促进作用。

10kV配电线路电缆故障查找方法10kV配电线路电缆故障是电力系统中常见的问题，一旦出现故障可能会造成停电、损坏设备等严重后果。

及时准确地查找和修复电缆故障对于维护电力系统的稳定运行至关重要。

本文将介绍一些关于10kV配电线路电缆故障查找的方法，希望可以帮助相关工作人员提高工作效率，提高故障查找的准确性。

一、外观检查在进行故障查找之前，需要对10kV配电线路的电缆进行外观检查。

外观检查是最基本的一步，可以通过目测发现一些电缆外部的损坏情况，比如绝缘层的破损、接头处的漏油等。

如果发现了这些问题，需要及时进行修复或更换，以免引起更大的故障。

二、断路器查找接下来，可以通过断路器查找的方法来定位电缆故障的位置。

断开配电线路上游的断路器，然后使用线路测试仪器查找到断路器后的电压值。

如果发现后方的电压为零，即可初步判断故障点位于断路器后。

然后逐步移动测试仪器，直至找到断路器前的电压为零的位置，即为故障点所在。

在使用该方法时需要小心谨慎，以免对线路造成进一步损坏。

三、局部放电检测另外一种方法是利用局部放电检测技术来查找电缆故障。

局部放电是电介质中的局部放电现象，主要是由于电压应力或绝缘层缺陷引起的。

局部放电检测可以通过检测电缆的局部放电信号来定位故障点，比如利用放大器和高频探头来捕捉放电信号，再通过分析放电信号的波形和幅值来确定故障点。

这种方法适用于查找绝缘层损坏或接头处的故障。

四、超声波检测超声波检测是一种非接触的故障检测方法，可以用来查找电缆中导体之间或导体与绝缘层之间的故障。

通过使用超声波探头来扫描电缆，当波束遇到故障点时，会发生反射和散射，从而被探测仪器捕获。

通过分析捕获的信号可以准确地确定故障点的位置。

这种方法对于查找电缆内部的故障非常有效，但需要专业的人员和设备来操作。

五、热红外检测热红外检测是利用红外热像仪来检测电缆故障的一种方法。

当电缆出现故障时，会产生热量，而红外热像仪可以将这些热量转化为图像显示出来，从而可以清晰地看到故障点的位置。

10kV配电线路接地故障快速定位方法的探讨电力系统中，配电线路的接地故障是一种常见故障，在工程实践中需要快速、准确地定位故障点。

本文将讨论几种常见的10kV配电线路接地故障快速定位方法。

一、单项跳闸法单项跳闸法是一种常用的快速定位接地故障的方法，其原理是通过跳闸后检测电缆段电阻的变化来定位故障点。

具体步骤如下：1、先合上故障线路开关，隔离故障点。

2、将其一端与地面相接，另一端接电源，注意输入电压不能超过故障线路额定电压。

3、记录原始电流、电压值，并进行计算，得到该电缆段的电阻值。

4、瞬时跳闸，记录跳闸前后的电阻值，计算变化值。

5、根据电缆段阻值变化的大小，判断故障点的位置。

如果变化值最大，则故障点就靠近故障点一侧的电缆段；如果变化值最小，则故障点就在跳闸两侧电缆段之间。

二、震荡法震荡法也是一种较为常用的接地故障定位方法。

其原理是通过向线路注入特定频率的信号，测量信号在不同位置的反射时间和幅度，以确定故障点位置。

具体步骤如下：1、使用特定频率的信号发生器，以震荡方式向故障线路注入信号。

2、使用特定的监测仪器接收信号，并记录不同位置的反射时间和幅度。

3、分析采集到的数据，从反射时间和幅度的变化趋势，确定故障点的位置。

三、高阻比法高阻比法也是一种常用的接地故障定位方法。

其原理是利用高阻比变压器将测试电压比由1:1提高至1:100以上，然后通过计算得到故障点的位置。

1、在故障电缆的一个绝缘分界点处接入高阻比变压器。

2、在变压器的高压侧加入一定的交流测试电压，然后在低压侧测量电流。

3、使用兆欧表或者特定的测试仪器测量电压和电流值，并计算出高阻比变压器的转化比。

4、根据变压器的转化比和测量到的电流值来计算出电线故障点的位置。

以上三种方法都各自有其优缺点，结合实际情况和工程特点，选择最合适的方法进行接地故障快速定位。

在实际维护过程中，需要及时对故障点进行修复，减少故障对正常供电所带来的影响。

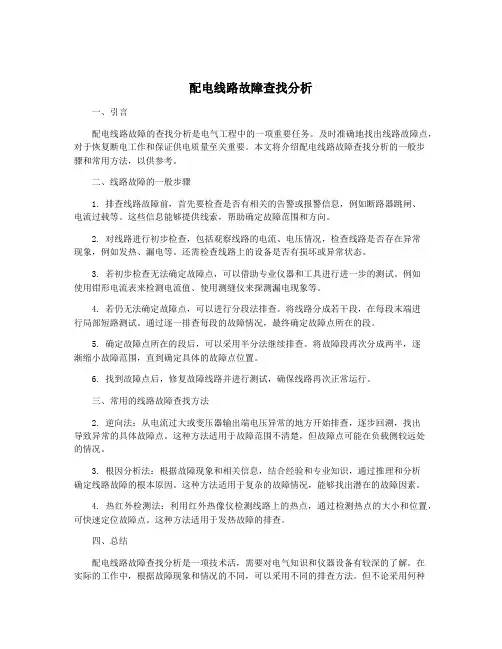

配电线路故障查找分析一、引言配电线路故障的查找分析是电气工程中的一项重要任务。

及时准确地找出线路故障点，对于恢复断电工作和保证供电质量至关重要。

本文将介绍配电线路故障查找分析的一般步骤和常用方法，以供参考。

二、线路故障的一般步骤1. 排查线路故障前，首先要检查是否有相关的告警或报警信息，例如断路器跳闸、电流过载等。

这些信息能够提供线索，帮助确定故障范围和方向。

2. 对线路进行初步检查，包括观察线路的电流、电压情况，检查线路是否存在异常现象，例如发热、漏电等。

还需检查线路上的设备是否有损坏或异常状态。

3. 若初步检查无法确定故障点，可以借助专业仪器和工具进行进一步的测试。

例如使用钳形电流表来检测电流值、使用测缝仪来探测漏电现象等。

4. 若仍无法确定故障点，可以进行分段法排查。

将线路分成若干段，在每段末端进行局部短路测试。

通过逐一排查每段的故障情况，最终确定故障点所在的段。

5. 确定故障点所在的段后，可以采用半分法继续排查。

将故障段再次分成两半，逐渐缩小故障范围，直到确定具体的故障点位置。

6. 找到故障点后，修复故障线路并进行测试，确保线路再次正常运行。

三、常用的线路故障查找方法2. 逆向法：从电流过大或变压器输出端电压异常的地方开始排查，逐步回溯，找出导致异常的具体故障点。

这种方法适用于故障范围不清楚，但故障点可能在负载侧较远处的情况。

3. 根因分析法：根据故障现象和相关信息，结合经验和专业知识，通过推理和分析确定线路故障的根本原因。

这种方法适用于复杂的故障情况，能够找出潜在的故障因素。

4. 热红外检测法：利用红外热像仪检测线路上的热点，通过检测热点的大小和位置，可快速定位故障点。

这种方法适用于发热故障的排查。

四、总结配电线路故障查找分析是一项技术活，需要对电气知识和仪器设备有较深的了解。

在实际的工作中，根据故障现象和情况的不同，可以采用不同的排查方法。

但不论采用何种方法，都需要细致耐心地进行，确保线路故障得到准确查找和处理，以保证供电质量和安全。

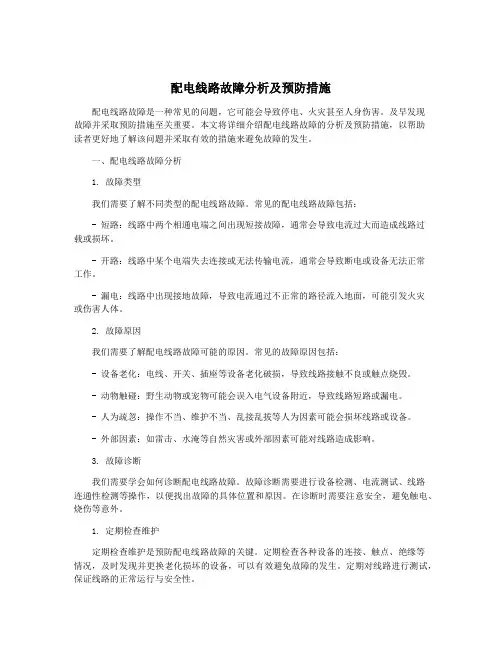

配电线路故障分析及预防措施配电线路故障是一种常见的问题，它可能会导致停电、火灾甚至人身伤害。

及早发现故障并采取预防措施至关重要。

本文将详细介绍配电线路故障的分析及预防措施，以帮助读者更好地了解该问题并采取有效的措施来避免故障的发生。

一、配电线路故障分析1. 故障类型我们需要了解不同类型的配电线路故障。

常见的配电线路故障包括：- 短路：线路中两个相通电端之间出现短接故障，通常会导致电流过大而造成线路过载或损坏。

- 开路：线路中某个电端失去连接或无法传输电流，通常会导致断电或设备无法正常工作。

- 漏电：线路中出现接地故障，导致电流通过不正常的路径流入地面，可能引发火灾或伤害人体。

2. 故障原因我们需要了解配电线路故障可能的原因。

常见的故障原因包括：- 设备老化：电线、开关、插座等设备老化破损，导致线路接触不良或触点烧毁。

- 动物触碰：野生动物或宠物可能会误入电气设备附近，导致线路短路或漏电。

- 人为疏忽：操作不当、维护不当、乱接乱拔等人为因素可能会损坏线路或设备。

- 外部因素：如雷击、水淹等自然灾害或外部因素可能对线路造成影响。

3. 故障诊断我们需要学会如何诊断配电线路故障。

故障诊断需要进行设备检测、电流测试、线路连通性检测等操作，以便找出故障的具体位置和原因。

在诊断时需要注意安全，避免触电、烧伤等意外。

1. 定期检查维护定期检查维护是预防配电线路故障的关键。

定期检查各种设备的连接、触点、绝缘等情况，及时发现并更换老化损坏的设备，可以有效避免故障的发生。

定期对线路进行测试，保证线路的正常运行与安全性。

2. 避免人为疏忽人为疏忽是造成配电线路故障的常见原因之一，因此需要注意避免这类问题。

建立明确的操作规范和安全意识，对员工进行相关培训和教育，确保他们正确操作设备并注意设备的维护和保养。

3. 防雷措施雷击是引发线路故障的常见外部因素，因此需要采取相应的防雷措施。

安装避雷设备、接地符合标准要求的引下线等都能有效地保护线路和设备免受雷击的影响。

配电线路故障查找分析配电线路故障是电力系统中常见的问题，一旦出现故障需要及时处理，否则会影响电力系统的正常运行。

故障的查找和分析是解决故障的关键，下面我们就来详细了解一下配电线路故障的查找分析方法。

一、配电线路故障的类型配电线路故障主要分为短路故障和接地故障两种类型。

1、短路故障：是指两相或三相之间发生了直接的导电故障。

短路故障会导致电流增大，线路发热，严重时甚至会引起火灾，因此需要及时排除。

2、接地故障：是指电力设备或线路发生与地相连接的故障。

接地故障会导致设备绝缘损坏，电流泄漏，甚至引起触电事故，同样需要及时排除。

二、配电线路故障的查找方法1、目视检查法：通过目视检查线路和设备的外观，发现明显的破损、松动和污秽等情况，指导故障点的初步判断和排除。

2、测量法：利用电压表、电流表、绝缘电阻计等仪器对线路进行电参量的测量，确定线路的电压、电流、绝缘情况等，进一步确定故障位置。

3、试验法：通过对线路进行跳跃接地、短路试验等操作，观察线路的响应情况，从而判断故障位置。

4、分段法：将线路进行逐段断开，逐段检查，以便找出故障所在段。

三、配电线路故障的分析方法1、故障电流分析：根据线路故障时的电流波形特点，分析故障类型和位置。

2、故障电压分析：根据电压波形特点，分析线路的故障位置和类型。

3、故障过程分析：根据故障发生前后的线路状态变化，分析故障的原因和过程。

四、配电线路故障的排除方法1、对短路故障的排除方法：（1）确定短路故障点，并将故障部位与周围线路隔离；（2）采取必要的安全措施，对故障线路进行跳跃接地或短路试验，找出故障点；（3）修复或更换故障元件，并对线路进行功能测试，确认故障已排除。

2、对接地故障的排除方法：（1）依据过载保护器或差动保护器的信号，确定接地故障的位置；（2）确认接地故障点，并将故障部位与周围线路隔离；（3）修复或更换故障元件，并对线路进行绝缘测试，确认故障已排除。

五、配电线路故障的预防措施1、保持线路和设备的清洁和干燥，定期进行绝缘测量和维护保养工作；2、加强对线路和设备的定期巡视检查，发现和排除潜在的故障隐患；3、加强对线路过载保护器、差动保护器等保护装置的检查和维护，确保其正常工作；4、加强对新接入设备的试运行和验收工作，消除设备安装和连接方面的问题。
