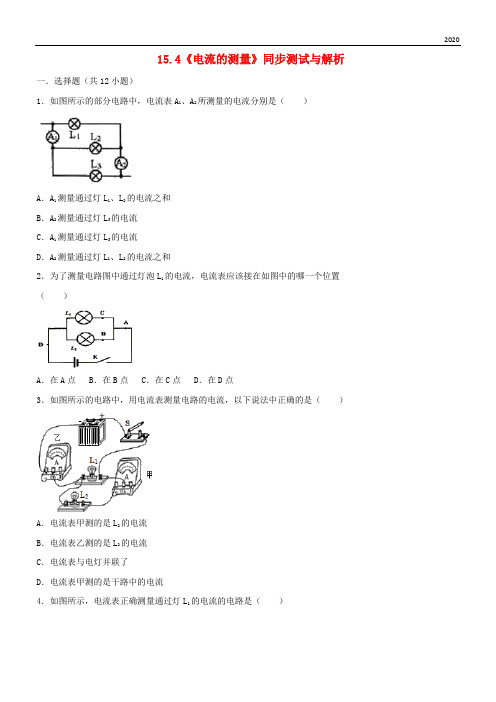

15.4《电流的测量》同步测试与解析一．选择题（共12小题）1．如图所示的部分电路中，电流表A1、A2所测量的电流分别是（）A．A1测量通过灯L1、L2的电流之和B．A2测量通过灯L3的电流C．A1测量通过灯L3的电流D．A2测量通过灯L1、L2的电流之和2．为了测量电路图中通过灯泡L1的电流，电流表应该接在如图中的哪一个位置（）A．在A点B．在B点C．在C点D．在D点3．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（）A．电流表甲测的是L2的电流B．电流表乙测的是L2的电流C．电流表与电灯并联了D．电流表甲测的是干路中的电流4．如图所示，电流表正确测量通过灯L1的电流的电路是（）A． B．C． D．5．如图所示，开关S闭合后，灯L l、L2都能正常发光，甲、乙是电表，工作都正常，下列说法正确的是（）A．甲是电压表，乙是电流表B．甲是电流表，乙是电压表C．甲乙都是电压表D．甲乙都是电流表6．关于实验仪器的使用，下列说法中错误的是（）A．电流表要并联在被测电路中B．测量之前要先试触较大量程，防止被测电流超过电流表的量程C．使用电流表时，绝对不允许不经过用电器把它直接接在电源两极上D．使用电流表时，应使电流从“﹢”接线柱流入，从“﹣”接线柱流出7．图甲中开关S闭合后，两电流表示数均如图乙所示，则L1和L2中电流大小分别为（）A．0.36A 0.36A B．1.44A 0.36A C．1.8A 0.36A D．1.44A 1.8A8．如图所示，电流表的示数是（）A．2.3A B．2.6A C．0.43A D．0.46A9．如图所示，电流表的示数是（）A．可能是2.5A，也可能是0.35 B．2.5AC．可能是0.5A，也可能是2.5A D．0.5A10．灯L1、L2并联，用电流表A测干路的电流，用电流表A1、A2分别测电灯L1、L2所在支路的电流，正确的电路是（）A． B．C． D．11．在学习测量电流时，下面说法哪些正确（）A．测电流时，可将电流表直接连接到电源的“十”和“﹣”两个接线柱上B．测电流时，可将电流表跟待测电路串联，电流从电流表的“+”流入，从“﹣”流出C．接电流表的“﹣”和“0.6”接线柱时，最大量程为3AD．接电流表的“﹣”和“0.6”接线柱时，最小的分度值是0.1A12．如图，要用电流表测L2中的电流，正确的电路图是（）A．B．C．D．二．填空题（共5小题）13．电子计算器工作时的电流约为100mA，合A，对人体的安全电压是。
人教版九年级物理全一册《15.4电流的测量》练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的侧偏转，这说明他的电路出现了什么故障（）A．电流表直接接在电源上B．电流表的“+”、“﹣”接线柱接反了C．电路中电流太大D．电路中的电流太小2．如图所示的电路，开关S1、S2闭合后，以下说法正确的是（）A．电阻R1、R2串联B．电流表A1测量R1支路的电流C．S2断开后，电流表A1示数变大D．S2断开后，电流表A2示数变小3．如图，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（）A．A4的读数是50mA B．A4的读数是70mAC．A5的读数是80mA D．A5的读数是30mA4．用电流表测出L2的电流，图中正确的是（）A．B．C．D．5．已知L1、L2是两个不相同的灯泡，在如图所示的四个电路中，能正确测量通过灯L1电流的电路是（）A．B．C．D．6．如图所示，小明同学把电流表并联在L1的两端，此时如果闭合开关，下列说法正确的是（）A．电源短路B．电流表一定损坏C．L1不亮D．电流表测量通过L1的电流7．某同学在用电流表测电流时，闭合开关后，发现电流表的指针偏转如图所示，其原因是（）A．选择的电流表的量程太小B．选择的电流表的量程太大C．电流从电流表的负接线柱流入D．电路连接有问题，出现了开路换气扇8．如图所示，电流表（量程为0.6A）的读数为（）A．0.2A B．0.5A C．1.2A D．0.3A9．如图所示电路，下列说法中正确的是A．L1、L2、L3串联B．L2、L3并联，再与L1串联C．电流表A2测通过L2、L3的电流D．电流表A1测通过L1的电流10．如图所示，某同学在实验时误把电流表并联在电灯L2的两端，开关闭合后观察到的现象是（）A．两灯都不亮B．两灯亮度正常C．L1亮，L2不亮D．电流表没有示数二、填空题11．电流的形成是由于自由电荷发生了移动。
2021-2021人教版九年级物理第十五章第四节电流的测量同步测试一、单选题（共10题；共20分）1.如图所示，用电流表测量灯L2中的电流，其中正确的是（）A. B.C. D.2.一学生使用电流表的时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”流入，从“0.6”流出，这样做的结果是（）A. 指针不动B. 指针摆动角度小了C. 指针反向摆动D. 指针摆动角度变大，电流表有可能烧坏3.关于电流表的使用，下列说法中正确的是（）A. 本应使用0.6A的量程，但误用3A的量程，电流表会烧坏B. 当把电流表直接接在电源两极上时，可以测量电源的短路电流C. 在用3A量程试测时，发现指针已超过半偏，应选用0.6A量程进行测量D. 在用3A量程试测时，发现指针只偏转了很小的角度，应选用0.6A量程进行测量4.两个学生用电流表测量电路中的电流，一学生接入电路的是0～0.6A这个量程，而另一个学生却按0～3A 这个量程读得1.2A，那么实际测得的电流应是（）A. 0.24AB. 2.4AC. 1.2AD. 3.24A5.如图的电路中，电流表测量的是( )A. 通过灯L1的电流B. 通过灯L2的电流C. 通过灯L1和灯L2的电流之和D. 电源供给电路的总电流6.如图所示，用电流表测量灯L2中的电流，其中正确的是（）A. B. C. D.7.明明和亮亮用电流表测量电路中的电流，明明接入的是0～3A量程，而亮亮却按0～0.6A的量程进行读数，结果读到的测量值为0.2A，则实际测得的电流应该是（）A. 0.4AB. 0.1AC. 1AD. 0.04A8.用电流表测量通过的电流大小，所接电流表的量程为0～0.6A,刻度盘上只能看清0～3A量程的刻度，发现指针在2.4A刻度线上，则该同学测得的电路大小为（）A. 2.4AB. 0.12AC. 0.48AD. 1.2A9.在用电流表和电压表测电阻的实验中，某同学在操作中电表量程选择正确，但不慎将两表的位置连错，连成如图5甲、乙所示的两种情况.当开关闭合后，甲图发生的后果是（）A. 电流表和电压表都被损坏B. 电流表损坏，电压表示数为零C. 电流表示数为零，电压表有示数D. 电流表损坏，电压表有示数10.用电流表测量通过灯L1的电流，下面四个电路中正确的是( )A. B. C. D.二、多选题（共2题；共6分）11.下列关于实验仪器使用的说法中，正确的是（）A. 使用弹簧测力计时，不能超过它的量程B. 使用天平测质量时，先调节天平横梁平衡C. 使用量筒测水的体积时，视线要与凹液面底部相平D. 使用电流表时，电流表与被测用电器并联12.下面的做法中有可能打弯电流表指针的是（）A. 所测电流超过量程B. 将“+”“﹣”接线柱接反C. 试触时动作不迅捷D. 电流表没接在电路中三、填空题（共5题；共11分）13.如图所示，闭合、，电流表、的指针都在满刻度的三分之一处，则通过灯的电流是________ ，通过灯的电流是________ ，断开，则电流表的示数将________（选填“变大”“变小”“不变”）14.如图所示的仪器，实验时应将它与被测量的用电器________联；使用中要使电流从________接线柱流出，在测量通过小灯泡的电流时，应选用的量程是________．15.用电压表测量电压，电流表的接线和表盘情况如图所示，此时电流表所用的量程是________，示数是________．16.在实验中，小红使用电流表O～3A的量程，晓燕把示数读成小量程的0.18A，则电路中的实际电流大小是________．17.某同学用“0﹣0.6A”和“0﹣3A”两个量程的电流表测手电筒中通过灯泡的电流．她应选用________量程进行试触，试触时发现指针偏转角度很小，这时它应选用________量程进行测量．四、解答题（共1题；共5分）18.在图中的〇里填上适当的电表符号，闭合电键S，使两只灯泡并联连接．五、实验探究题（共1题；共6分）19.如图是小明探究串联电路电流特点的实验电路图：（1）小明最好选择两个小灯泡的规格应该是________的．（填“相同”或“不相同”）．（2）小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮．他在实验操作中不当之处是：________．实验时L1没亮的原因可能是________．A．通过灯泡L1的电流比L2中的电流小B．灯泡的灯丝断了C．该小灯泡灯座处可能短路了D．灯泡靠近电源负极（3）下表是小明实验中测得的三组数据：由表格数据可得出结论：________．（4）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）甲：________．乙：________．六、综合题（共2题；共18分）20.电流表：（1）电流表的连接方法：电流必须从________接线柱流入，从________接线柱流出；电流表应与被测用电器________；被测电流不能超过电流表的________；绝不允许将电流表直接接到________两极上．（2）电流表的读数：看清电流表的量程和分度值（量程为0～3A，分度值为________；量程为0～0.6A，分度值为________），则电流表的示数=指针右偏的格数×________．21.如图甲所示，用电流表测电流．（1）若将线头M、N都接到电流表为“0.6”接线柱上，此时电流表的示数如图乙所示．则电流表测的是哪盏灯的电流？大小为多大？（2）将线头M、N如何连接，才能使电流表的示数最大？若此时，电流表的示数如图丙所示，则两次电流表示数相减，可得流过哪盏灯的电流，大小是多少？答案解析部分一、单选题1.【答案】C【解析】【解答】解：A、由电路图可知，电流表与L2并联，不能测灯L2中的电流，电流表连接错误；B、由电路图可知，电流表正负接线柱接反了，不能测灯L2中的电流；C、由电路图可知，两灯泡并联，电流表串联在灯L2的支路中，测灯L2中的电流；D、由电路图可知，两灯泡并联，电流表串联接在干路中测干路电流，不是测灯L2中的电流；因此能测灯L2中的电流的是C选项所示电路．故选C．【分析】电流表应与被测电路串联，电流应从电流表的正接线柱流入，负接线柱流出，分析电路图，然后答题．2.【答案】D【解析】【分析】根据电流表的使用方法知，通过电流表的大小不能超过电流表的量程．本应使用“+”和“3”两接线柱，说明电流较大，使用大量程，若使用小量程，会损坏电流表．故选D【点评】本题考查了电流表的使用规则：①电流表要串联在电路中；②电流要从“+“接线柱流入，从“-“接线柱流出（否则指针反转）．③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程．④绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线．若将电流表连到电源的两极上，轻则使电流表损坏，重则烧坏电流表、电源、导线）．3.【答案】D【解析】【解答】解：A、小量程改用大量程不会烧坏电流表，只是测得的电流值误差较大，因此A选项错误；B、绝对不允许不经过用电器而把电流表连到电源的两极上，否则会烧坏电流表，因此B选项错误；C、用3A量程测试时，指针已超过半偏，而量程为3A的电流表的中央刻度为1.5A，因此不能选项0.6A的量程进行测量，故C选项错误；D、用3A量程测试时，指针只偏转很小角度时，应该用0.6A的量程进行测量，故D选项正确．故选D．【分析】电流表的正确使用方法：①电流表要与用电器串联在电路中；②电流要从“+”接线柱入，从“﹣”接线柱出；③被测电流不要超过电流表的量程；④绝对不允许不经过用电器而把电流表连到电源的两极上．根据电流表的正确使用方法进行分析．4.【答案】A【解析】【解答】解：电流表的0～3A量程的读数是0～0.6A量程读数的5倍，电流表使用“0～0.6A”的量程时，按照“O～3A”的量程读成了1.2A，则正确读数应为=0.24A．故选A．【分析】根据在电流表的同一刻度处，0～3A量程的读数是0～0.6A量程读数的5倍计算．5.【答案】B【解析】【分析】如图所示，两灯泡并联，电流表与灯泡L2串联，所以电流表测量的是灯泡L2的电流，故选B。
第十五章第一节《两种电荷》1. 有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。
如果丙物体带正电，甲物体带哪种电？2. 如图，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。
用餐巾纸摩擦吸管使其带电。
（1）把某个物体放在带电吸管一端的附近，发现吸管向物体靠近，由此是否可以判断该物体已经带电？（2）把丝绸摩擦过的玻璃棒放在带电吸管一端的附近，观察吸管运动的方向，并回答：吸管带的是哪种电？餐巾纸带哪种电？为什么？（3）吸管和餐巾纸摩擦起电时，哪个失去了电子？哪个得到了电子？3. 金属锡的原子核带有50 个大小与电子电荷相等的正电荷，它的原子核外有多少个电子？这些电子总共带多少库仑的电荷？为什么金属锡对外不显电性？第十五章第一节《两种电荷》课后习题答案1.甲带负电解析：乙吸引丙，而且丙物体带正电，则根据异种电荷相互吸引，可判断乙物体带负电；甲排斥乙，根据同种电荷相排斥，可知甲、乙一定带同种电荷。
由乙带负电可知甲也带负电。
2.（1）不能由此判断该物体已经带电，因为摩擦过的饮料吸管带电，既可以吸引不带电的物体（带电体吸引轻小物体），也可以吸引带异种电荷的物体。
（2）吸管与玻璃棒相排斥，说明吸管与玻璃棒带同种电荷，即吸管带正电。
那么餐巾纸一定带负电。
因为相互摩擦的两个物体由于得、失电子，带上的是等量异种电荷（3）吸管失去电子而带正电，餐巾纸得到电子而带负电。
3.金属锡的原子核外有50个电子，一个电子所带的电荷量为×10-19C，则这些电子所带电荷量为8×10-18C，由于原子核与核外电子所带电荷量相等，电性相反，因此整体上对外不显电性。
第十五章第二节《电流和电路》1. 图甲是把电池和玩具电风扇连接起来的电路图。
请在图乙中用笔画线表示导线，连接相应的电路。
连接玩具电风扇2. 在图中有电子门铃、电源和开关，请用笔画线表示导线把它们连起来，使得门铃能够正常工作，并画出相应的电路图。
15.4 电流的测量练习题一、选择题1.如图所示的电路中，闭合开关时，下列说法正确的是( )A. 两个灯泡串联B. 开关只能控制灯C. 电流表测的是通过灯泡的电流D. 电流方向从电流表到开关2.如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是( )A. 撤掉导线，电流表测量的是电路的总电流B. 撤掉导线，电流表测量的是小灯泡的电流C. 撤掉导线，电流表测量的是小灯泡的电流D. 撤掉导线，电流表测量的是小灯泡的电流3.下列四个电路中，闭合开关，能直接测量通过小灯泡电流的电路是( )4.如图所示的电路中，闭合开关时，下列说法正确的是( )A. 开关只能控制灯泡B. 两个灯泡为串联连接C. 电流表测的是通过灯泡的电流D. 电流表测的是通过灯泡和的电流5.如图所示，用电流表测通过灯的电流，下列四个电路图中正确的是( )6.关于如图所示电路，以下分析正确的是( )A. 、串联B. 电流表测通过的电流C. 电流表测通过的电流D. 电流表测干路电流7.一名学生使用电流表时，本应使用“”和“”两接线柱，但误将“”和“”两接线柱接入电路，而电流仍从“”接线柱流入，从“”接线柱流出电流表，这样做的结果是( )A. 指针摆动的角度小了B. 指针不动C. 指针反向摆动D. 指针摆动角度太大，电流表可能被烧坏8.要用电流表测量通过灯的电流，设计的电路如图所示，正确的是( )A. B. C. D.9.如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是( )A. 电流表测量的是灯的电流B. 电流表测量的是灯的电流C. 电流表与灯泡并联D. 电流表测量的是干路中的电流10.下列电路中，灯、均能发光，且电流表能正确测量电流大小的是( )A B C D11.在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来。
这是因为( )A. 电流太大，会损坏电源B. 电流太大，要损坏用电器C. 电流太小，用电器不能工作D. 电流太大，要损坏电源和用电器12. 一位同学选“”量程的电流表测量电流，另一同学却按“”量程读数，其读数为，则实际上测得的电流应该是( )A. B. C. D.13. 小明利用图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的是( )A. 导线B. 导线C. 导线D. 导线14.（多选）如图所示，下列说法正确的是( )A. 只闭合开关和时，电灯被短接，电流表测通过的电流B. 只闭合开关和时，电灯断路，电流表测通过的电流C. 只闭合开关和时，电灯和并联，电流表测通过干路的电流D. 开关、和都闭合时，形成短路，电流表将烧坏二、填空题1.如图甲所示的电路中，开关、闭合后，与是填“串”或“并”联的，电流表测量的是通过填“干路”“”或“”的电流，电流表的指针偏转情况如图乙所示，电流表的示数为A.2.如图所示，甲电流表选用的量程是______，分度值为______，读数是______；乙电流表选用的量程是______，分度值为______，读数是______。

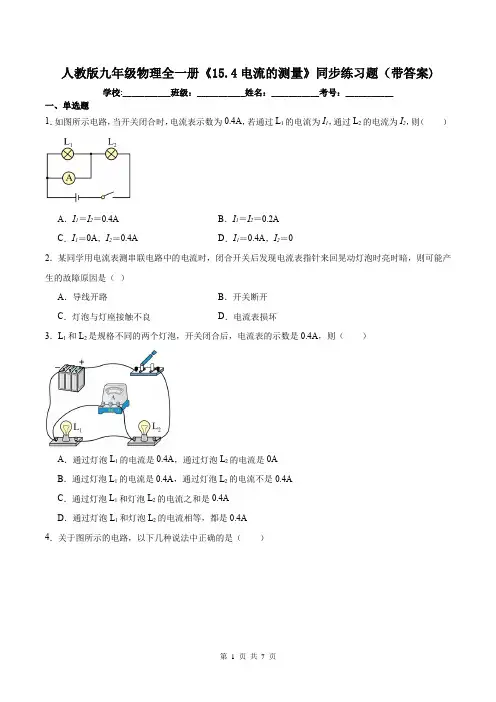

人教版九年级物理全一册《15.4电流的测量》同步练习题（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，当开关闭合时，电流表示数为0.4A，若通过L1的电流为I1，通过L2的电流为I2，则（）A．I1＝I2＝0.4A B．I1＝I2＝0.2AC．I1＝0A，I2＝0.4A D．I1＝0.4A，I2＝02．某同学用电流表测串联电路中的电流时，闭合开关后发现电流表指针来回晃动灯泡时亮时暗，则可能产生的故障原因是（）A．导线开路B．开关断开C．灯泡与灯座接触不良D．电流表损坏3．L1和L2是规格不同的两个灯泡，开关闭合后，电流表的示数是0.4A，则（）A．通过灯泡L1的电流是0.4A，通过灯泡L2的电流是0AB．通过灯泡L1的电流是0.4A，通过灯泡L2的电流不是0.4AC．通过灯泡L1和灯泡L2的电流之和是0.4AD．通过灯泡L1和灯泡L2的电流相等，都是0.4A4．关于图所示的电路，以下几种说法中正确的是（）A．电流表能测出L2的电流B．电流表能测出L1的电流C．电流表接错测不出电流值D．两只灯泡不能独立工作5．如图所示，电流表的示数是（）A．2.3A B．2.6A C．0.43A D．0.46A6．如图所示是小刚同学在探究电流特点的实验中曾经接过的电路，其中正确的电路是（）．A．B．C．D．7．与实物电路对应的电路图是（）A．B．C．D．8．小聪设计了如图所示的四个电路，能正确测量通过灯L1电流的电路是（）A．B．C．D．9．如图所示，当开关K闭合后，电流表A．A1表损坏B．A2表损坏C．A1和A2表都损坏D．A1和A2表都不损坏10．某同学使用电流表测量电流的时候，本应使用“﹣”和“0.6”两接线柱，但他接入的是“﹣”和“3”接线柱，并使“3”接线柱流入，从“﹣”接线柱流出，这样做的结果是（）A．指针的偏转角度太小，测量结果误差太大B．电流表的指针反向偏转，且无法读数C．指针始终不动D．指针的偏转角度太大，电流表可能被损坏二、填空题11．如图甲所示，将铁片和铜片插入稀硫酸中，电流表指针发生偏转，此时指针位置如图乙所示，则电流大小为A，装置中的虚线框部分相当于电路中的电源，铜片是电源的极。
15.4《电流的测量》同步练习一、单选题1．下列有关电流表的使用，不正确．．．的是（）A．电流表并联在被测电路中B．电流表串联在被测电路中C．被测电流不超过电流表的量程D．电流从电流表“＋”接线柱流入，“－”接线柱流出2．“0.15A”最可能是下列哪个用电器工作时的电流（）A．家用电冰箱B．家用空调器C．普通计算器D．普通的白炽灯3．在用电流表测量某段电路中的电流时，若用0～0.6A量程，测得的电流值为0.2A；若用0～3A量程，测得的电流值为0.18A，那么该电路中的电流的大小取（）A．0.2A B．0.18A C．0.19A D．无法确定4．用电流表测小灯泡L2的电流时，电流表连接正确的是（）A．B．C．D．5．关于电流，下列说法中不正确的是( )A．电流是表示电流快慢的物理量B．电流是表示电流强弱的物理量C．电流的单位是安培，符号是“A”D．电流的符号是“I”，单位可以用毫安，也可以用微安6．如图所示，在练习使用电流表的实验中，某同学发现电流表（0～3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是A．0.42A B．0.44A C．2.2A D．2.4A7．如图所示，粗心的小强把电流表当作电压表接在了L1的两端．此时如果闭合开关，一定会发生（）A．电源短路B．电流表损坏C．L1不亮D．L2的灯丝烧断8．如图中两灯规格不同，能测出通过灯L1电流的电路是（）A．B．C．D．9．如图所示，粗心的小强把电流表直接接在了灯L1的两端。
此时如果闭合开关，一定会发生( )A．电源短路B．电流表损坏C．L1不亮D．L2的灯丝烧断10．小华在探究串联电路电流规律时，按图甲连接好电路，闭合开关S1后观察到A1、A2两个电流表的指针偏转情况如图乙，下列说法正确的是A．电流表A2的示数为0.15 AB．电流每流过一个灯泡，都会减弱一些C．两个灯泡的亮度一定相同D．电流表A3的示数为0.3 A11．图中各电路元件的连接均正确，两个小灯泡均正常工作，甲、乙为两个电表，则（）A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙都为电流表D．甲、乙都为电压表12．如图所示，闭合开关S，小灯泡正常发光。
word 版 初中物理15.4 电流的测量 同步练习一、单选题（2020•扬州中学教育集团树人学校九年级期中）下图为常见的家用电器，关于它们正常工作时的电2.（2021•全国九年级期末）图示的电路中，电流表测量的是（ ）A .通过灯L 1的电流B .通过灯L 2的电流C .通过灯L 3的电流D .通过灯L 1和灯L 2的电流之和3 .（2019•山东省济南燕山学校九年级期中）以下是四位同学为了测量通过L 1的电流而设计的电路图， 其中正确的是（ ）1． 流， 下列说法中合理的是（ ）电风扇约2A4 .（2020•山东济宁市•九年级期中）“用电流表测量小灯泡的电流”的部分电路如图所示。
下列说法正确的是（ ）A .用导线连接c 、e ，电流表只能测量通过灯泡L 1的电流B .用导线连接d 、e ，电流表只能测量通过灯泡L 2的电流C .用两根导线分别连接a 、d 和c 、e ，电流表只能测量通过灯泡L 2的电流D .用两根导线分别连接b 、d 和c 、e ，电流表只能测量通过灯泡L 2的电流5. （2019•山东省济南燕山学校九年级期中）一位同学在使用电流表测较小电流时，应该使用“-”和“0.6” 两个接线柱，但却错误地用了“-”和“3”两个接线柱接入了电路，其他部分连接正确，闭合开关后， 电流表会出现（ ）B .指针反向偏转6. （2020•全国九年级专题练习）如图中L 1、L 2是不同规格的两个小灯泡，能测出通过L 1的电流的电路 是（ ）A .指针不偏转 C .指针偏转角度偏小D .指针摆动太大，电流表可能被烧坏D.B. A. I2C.7.（2020•广西防城港市•九年级期中）如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0〜0.6A,则电流表的示数为（）A.0.3AB.0.06AC.3.0AD.0.60A8.（2020•广东九年级其他模拟）将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是A.电流表测量干路电流B. L1与L2的亮度一定相同C.通过L1和L2，的电流一定相等D.只断开S2, L1发光且亮度不变9.（2020•重庆一中九年级月考）如图所示，电源电压不变，当闭合开关S1、S2时，电流表A1的示数是1.1A, A2的示数是0.8A；当只闭合开关S1时，电流表A2的示数是0.6A。

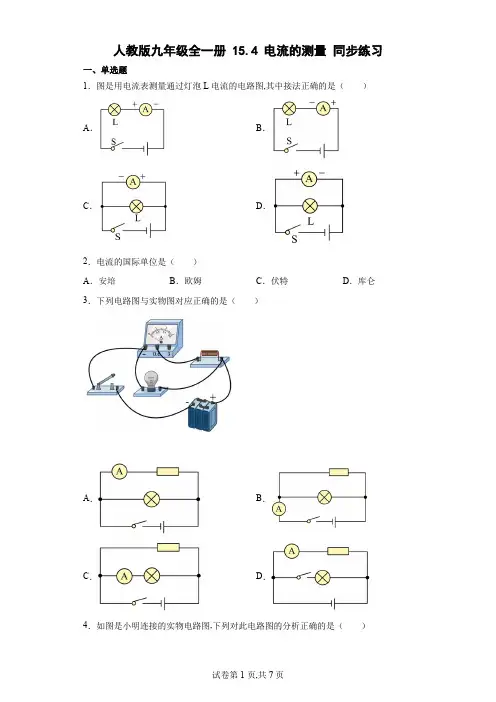

人教版九年级全一册 15.4 电流的测量同步练习一、单选题1．图是用电流表测量通过灯泡L电流的电路图,其中接法正确的是（）A．B．C．D．2．电流的国际单位是（）A．安培B．欧姆C．伏特D．库仑3．下列电路图与实物图对应正确的是（）A．B．C．D．4．如图是小明连接的实物电路图,下列对此电路图的分析正确的是（）A．电流表甲测通过L2的电流,L1与L2并联B．电流表甲测干路的电流,L1与L2串联C．电流表乙测干路的电流,L1与L2并联D．电流表乙测通过L1的电流,L1与L2串联5．如图所示电路,当开关闭合时,电流表示数为0.4A,若通过L1的电流为I1,通过L2的电流为I2,则（）A．I1＝I2＝0.4A B．I1＝I2＝0.2AC．I1＝0A,I2＝0.4A D．I1＝0.4A,I2＝06．下列家用电器中,工作电流最小的是（）A．空调B．电冰箱C．微波炉D．电吹风7．图中的四个电路图中,能够正确测量通过灯L1电流的是（）A．B．C．D ．8．图中,能正确测量通过灯L 1电流的电路是（ ）A ．B ．C ．D ．9．小明用电流表和电压表测通过小灯泡的电流和它两端的电压,在实验时不慎将两表位置互换了（如图）,那么闭合开关后会发生的现象是（ ）A ．烧坏电流表B ．烧坏电压表C ．烧坏灯泡D ．灯正常发光 10．下列估测的数据中,最接近实际的是（ ）A ．人们感到舒适的温度是37°CB ．初中物理课本的长度约为26cmC ．一支中性笔的质量约为500gD ．家用电冰箱正常工作时的电流约为10A11．如图所示,开关闭合时电流表示数为0.3A,若通过1L 的电流为1I ,通过2L 的电流为2I ,则（ ）A．120.3AI I==B．10I=,20.3AI=C．120.15AI I==D．10.3AI=,20AI=12．如图所示,电流表乙测量的是（）A．通过灯L1的电流B．通过灯L2的电流C．通过灯L1和L2的总电流D．既是通过灯L1的电流,也是通过灯L2的电流二、填空题13．如图所示,电流表的读数为______A。
