第三章光电传感器

光电传感器的工作原理光电传感器是一种能够将光信号转化为电信号的装置，广泛应用于工业自动化、机器人技术、安防监控等领域。

它通过感知光的强度、颜色、位置等特征，实现对环境的检测和控制。

下面将详细介绍光电传感器的工作原理。

一、光电传感器的基本构成光电传感器主要由光源、光电元件和信号处理电路组成。

1. 光源：光源是光电传感器中发出光信号的部分，常用的光源有发光二极管（LED）、激光器等。

光源的选择通常根据应用需求来确定，例如需要检测远距离的物体，可以选择激光器作为光源。

2. 光电元件：光电元件是光电传感器中接收光信号并将其转化为电信号的部分。

常见的光电元件有光敏电阻、光电二极管、光电三极管等。

光电元件的选择也取决于应用需求，例如需要检测光强度变化的，可以选择光敏电阻。

3. 信号处理电路：信号处理电路是光电传感器中负责接收并处理光电元件输出的电信号的部分。

它可以将电信号转化为数字信号或模拟信号，以便后续的数据处理和控制。

二、光电传感器的工作原理可以分为两种类型：反射式和穿过式。

1. 反射式光电传感器：反射式光电传感器通过光源发出的光信号被目标物体反射后，由光电元件接收。

当目标物体接近或离开光电传感器时，光信号的强度会发生变化，光电元件将这个变化转化为电信号输出给信号处理电路。

根据光信号的强度变化，可以判断目标物体的存在与否、离近程度等信息。

2. 穿过式光电传感器：穿过式光电传感器中，光源和光电元件分别位于传感器的两侧，目标物体需要穿过光源和光电元件之间的空间。

当目标物体遮挡住光源发出的光信号时，光电元件接收到的光信号强度会发生变化，从而输出相应的电信号。

通过检测光信号的变化，可以判断目标物体的存在与否、通过时间等信息。

三、光电传感器的应用光电传感器具有灵敏度高、响应速度快、精度高等优点，被广泛应用于各个领域。

1. 工业自动化：光电传感器常用于工业自动化中，用于检测物体的存在与否、位置、颜色等信息。

例如，在生产线上，光电传感器可以用来检测产品的位置，以便进行后续的加工和包装。

光电传感器的测量内容
光电传感器是一种将光信号转换为电信号的传感器，它可以测量多种物理量和参数，以下是一些常见的测量内容：
1. 光强度：光电传感器可以测量光的强度，通常用于光照度计、光度计等仪器中，用于测量环境中的光强。

2. 光通量：光通量是指单位时间内通过某一面积的光能量，光电传感器可以测量光通量，常用于光功率计等仪器中。

3. 光波长：一些光电传感器可以测量光的波长，常用于光谱仪等仪器中，用于分析光的成分和特性。

4. 距离和位置：通过测量光的传播时间或相位差，光电传感器可以测量物体的距离和位置，常用于工业自动化、机器人、汽车等领域。

5. 运动和速度：利用光的反射或遮挡原理，光电传感器可以检测物体的运动和速度，常用于安防监控、工业检测等领域。

6. 颜色和色彩：一些光电传感器可以识别光的颜色和色彩，常用于颜色分选机、色度计等仪器中。

7. 气体和液体成分：利用光的吸收或散射特性，光电传感器可以检测气体和液体中的成分，常用于环境监测、化学分析等领域。

这只是一些常见的光电传感器测量内容，实际上，根据具体的应用和传感器类型，还可以测量其他物理量和参数。

光电传感器具有高精度、快速响应、非接触测量等优点，在各个领域得到广泛应用。

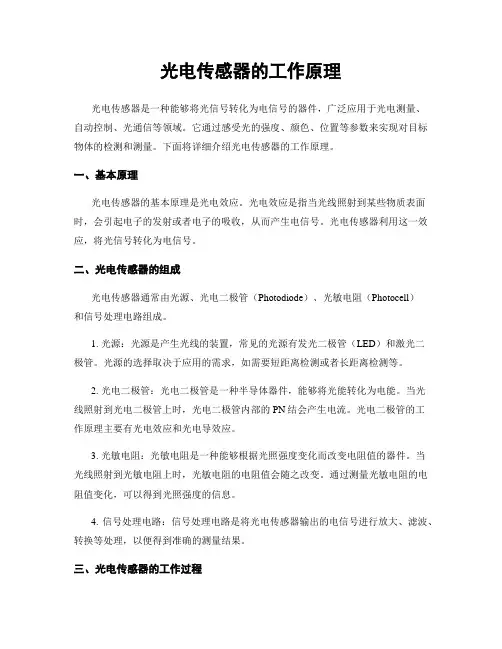

光电传感器的工作原理光电传感器是一种能够将光信号转化为电信号的器件，广泛应用于光电测量、自动控制、光通信等领域。

它通过感受光的强度、颜色、位置等参数来实现对目标物体的检测和测量。

下面将详细介绍光电传感器的工作原理。

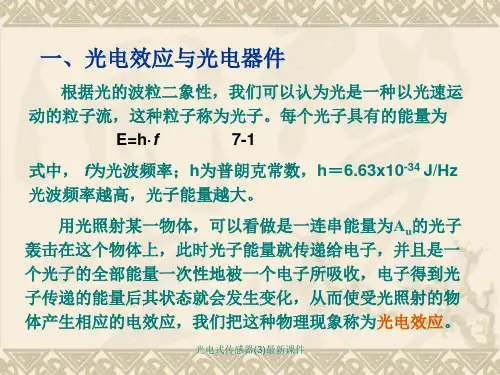

一、基本原理光电传感器的基本原理是光电效应。

光电效应是指当光线照射到某些物质表面时，会引起电子的发射或者电子的吸收，从而产生电信号。

光电传感器利用这一效应，将光信号转化为电信号。

二、光电传感器的组成光电传感器通常由光源、光电二极管（Photodiode）、光敏电阻（Photocell）和信号处理电路组成。

1. 光源：光源是产生光线的装置，常见的光源有发光二极管（LED）和激光二极管。

光源的选择取决于应用的需求，如需要短距离检测或者长距离检测等。

2. 光电二极管：光电二极管是一种半导体器件，能够将光能转化为电能。

当光线照射到光电二极管上时，光电二极管内部的PN结会产生电流。

光电二极管的工作原理主要有光电效应和光电导效应。

3. 光敏电阻：光敏电阻是一种能够根据光照强度变化而改变电阻值的器件。

当光线照射到光敏电阻上时，光敏电阻的电阻值会随之改变。

通过测量光敏电阻的电阻值变化，可以得到光照强度的信息。

4. 信号处理电路：信号处理电路是将光电传感器输出的电信号进行放大、滤波、转换等处理，以便得到准确的测量结果。

三、光电传感器的工作过程光电传感器的工作过程通常包括以下几个步骤：1. 发射光线：光源发出光线，照射到目标物体上。

2. 接收光线：光电二极管或者光敏电阻接收到被照射物体反射回来的光线。

3. 光电效应：光电二极管内部的PN结受到光线的激发，产生电流；光敏电阻的电阻值随光照强度变化而改变。

4. 信号处理：光电传感器输出的电信号经过信号处理电路进行放大、滤波、转换等处理，得到准确的测量结果。

5. 结果判断：根据信号处理后的结果，判断目标物体的属性、位置、距离等信息。

四、光电传感器的应用领域光电传感器具有快速、高精度、无接触等优点，广泛应用于各个领域。

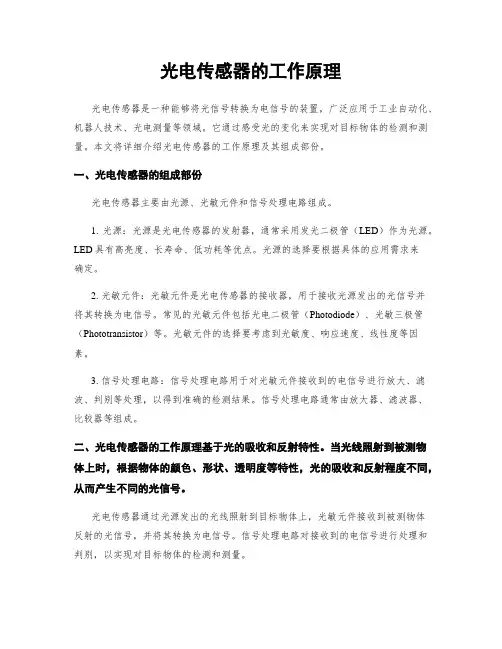

光电传感器的工作原理光电传感器是一种能够将光信号转换为电信号的装置，广泛应用于工业自动化、机器人技术、光电测量等领域。

它通过感受光的变化来实现对目标物体的检测和测量。

本文将详细介绍光电传感器的工作原理及其组成部份。

一、光电传感器的组成部份光电传感器主要由光源、光敏元件和信号处理电路组成。

1. 光源：光源是光电传感器的发射器，通常采用发光二极管（LED）作为光源。

LED具有高亮度、长寿命、低功耗等优点。

光源的选择要根据具体的应用需求来确定。

2. 光敏元件：光敏元件是光电传感器的接收器，用于接收光源发出的光信号并将其转换为电信号。

常见的光敏元件包括光电二极管（Photodiode）、光敏三极管（Phototransistor）等。

光敏元件的选择要考虑到光敏度、响应速度、线性度等因素。

3. 信号处理电路：信号处理电路用于对光敏元件接收到的电信号进行放大、滤波、判别等处理，以得到准确的检测结果。

信号处理电路通常由放大器、滤波器、比较器等组成。

二、光电传感器的工作原理基于光的吸收和反射特性。

当光线照射到被测物体上时，根据物体的颜色、形状、透明度等特性，光的吸收和反射程度不同，从而产生不同的光信号。

光电传感器通过光源发出的光线照射到目标物体上，光敏元件接收到被测物体反射的光信号，并将其转换为电信号。

信号处理电路对接收到的电信号进行处理和判别，以实现对目标物体的检测和测量。

具体来说，光电传感器可以根据光的反射特性分为两种工作模式：透射型和反射型。

1. 透射型光电传感器：透射型光电传感器由光源和光敏元件分别安装在被测物体的两侧。

光源发出的光线经过被测物体后，被光敏元件接收。

当被测物体存在时，光线被遮挡，光敏元件接收到的光信号减弱或者消失；当被测物体不存在时，光线不被遮挡，光敏元件接收到的光信号强度较大。

根据光敏元件接收到的光信号强度的变化，可以判断目标物体的有无。

2. 反射型光电传感器：反射型光电传感器由光源和光敏元件安装在同一侧，光线通过光源发出后，被测物体反射部份光线到达光敏元件。

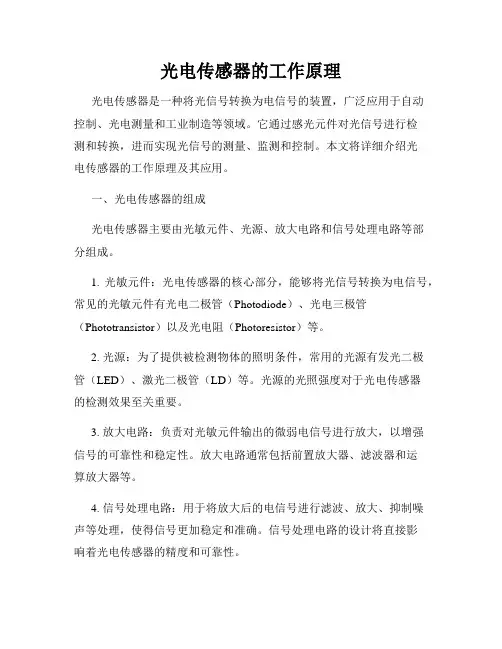

光电传感器的工作原理光电传感器是一种将光信号转换为电信号的装置，广泛应用于自动控制、光电测量和工业制造等领域。

它通过感光元件对光信号进行检测和转换，进而实现光信号的测量、监测和控制。

本文将详细介绍光电传感器的工作原理及其应用。

一、光电传感器的组成光电传感器主要由光敏元件、光源、放大电路和信号处理电路等部分组成。

1. 光敏元件：光电传感器的核心部分，能够将光信号转换为电信号，常见的光敏元件有光电二极管（Photodiode）、光电三极管（Phototransistor）以及光电阻（Photoresistor）等。

2. 光源：为了提供被检测物体的照明条件，常用的光源有发光二极管（LED）、激光二极管（LD）等。

光源的光照强度对于光电传感器的检测效果至关重要。

3. 放大电路：负责对光敏元件输出的微弱电信号进行放大，以增强信号的可靠性和稳定性。

放大电路通常包括前置放大器、滤波器和运算放大器等。

4. 信号处理电路：用于将放大后的电信号进行滤波、放大、抑制噪声等处理，使得信号更加稳定和准确。

信号处理电路的设计将直接影响着光电传感器的精度和可靠性。

二、光电传感器的工作原理基于光敏元件对光信号的敏感性，下面将分别介绍光电二极管和光电三极管两种常见的光电传感器工作原理。

1. 光电二极管工作原理光电二极管是一种能够将光信号转换为电信号的半导体器件。

当光照射到光电二极管时，光子能量被吸收并激发载流子，生成电子和空穴。

由于PN结的存在，载流子将沿电场分布进行漂移，从而产生电流。

光照强度越大，光电二极管输出的电流越大，反之越小。

通过测量光电二极管输出电流的变化，可以实现对光信号的检测。

2. 光电三极管工作原理光电三极管是在光电二极管的基础上增加一个集电极而形成的。

类似于光电二极管，光照射到光电三极管时，光子能量将激发载流子，产生电子和空穴。

电子将沿着电场分布形成电流，而空穴则被漂移到集电极处。

通过调节光电三极管的电路结构和电流处理方式，可以实现不同光信号的检测、放大和控制。
