光电传感器技术的使用方法光电传感器是一种广泛应用于工业自动化领域的传感器技术,它利用光电二极管或光电三极管等光电器件对光电信号的变化进行探测和测量。
光电传感器具有高精度、高可靠性和高灵敏度的特点,被广泛应用于物体检测、位置测量、反射光电开关、光电遥感等领域。
本文将介绍光电传感器技术的使用方法,包括选择适合的光电传感器类型、安装光电传感器、调试及校准光电传感器等方面的内容。
一、选择适合的光电传感器类型在使用光电传感器之前,首先要选择适合的传感器类型。
常见的光电传感器类型包括反射型光电传感器、透射型光电传感器和全局式光电传感器。
1. 反射型光电传感器:反射型光电传感器由发送器和接收器组成,通过测量反射光信号的强度来检测物体的存在。
适用于物体距离较远、较大和表面较暗的检测场景。
2. 透射型光电传感器:透射型光电传感器也由发送器和接收器组成,物体的存在是通过物体阻挡传感器和接收器之间的光信号来检测的。
适用于物体较小、较轻、较薄或透明的检测场景。
3. 全局式光电传感器:全局式光电传感器是一种集成了发送器和接收器的传感器,通过测量接收器收到的散射光信号的强度来检测物体的存在。
适用于不同类型、不同颜色物体的检测场景。
二、安装光电传感器正确的安装光电传感器对其正常运行非常重要。
在安装光电传感器时,应注意以下几点:1. 安装位置:根据实际需求和检测场景,选择合适的安装位置。
考虑到光线状况和物体的位置,安装在合适的角度和高度能够提高光电传感器的准确性和可靠性。
2. 防护措施:根据具体情况,选择适当的保护措施。
例如,在户外或恶劣环境中使用光电传感器时,可以使用防水、防尘外壳来保护传感器免受外部环境的影响。
3. 连接线路:正确连接光电传感器与其他设备的线路,确保稳定的电源供应和正确的信号传输。
三、调试和校准光电传感器在安装完光电传感器后,我们需要进行调试和校准来确保其正确工作。
下面是一些常见的调试和校准步骤:1. 电源和信号调试:接通电源后,检查传感器的指示灯是否点亮,确保传感器正常供电。
光电传感器使用注意事项光电传感器目前在工业领域得到广泛的应用,可以用于测量,检测和控制等领域。
其基本原理是利用光电效应把光信号转换为电信号进行检测,然后利用电路处理信号。
1. 光电传感器的种类光电传感器根据工作原理可以分为反射式光电传感器和穿过式光电传感器两种。
1.1 反射式光电传感器反射式光电传感器包括发射器和接收器两个部分。
发射器把光线发射在物体上,当物体反射回来的光线被接收器检测到时,光电传感器输出信号,从而实现物体的检测。
反射式光电传感器的特点是结构简单,易于安装和使用。
但是,它只适用于在小面积范围内进行检测,且适用于检测物体表面有光泽的物品。
1.2 穿过式光电传感器穿过式光电传感器有发射器和接收器两个部分。
发射器和接收器相对放置,形成一个直线型的通道。
当物体通过该通道时,会导致光线被阻挡,接收器检测到光线的丢失就会输出信号。
穿过式光电传感器的优点是可以用于检测不同高度和形状的物体,适用范围较广。
2. 光电传感器的使用注意事项2.1 光路对准在安装光电传感器时,需要确保发射器和接收器之间的光路对准。
如果光路错位,就会导致无法检测到物体,或者检测结果不准确。
因此,在安装光电传感器之前,必须仔细检查光路是否对准。
2.2 环境干扰光电传感器对外界光线和电磁干扰比较敏感。
在安装和使用光电传感器时,应尽量避免安装在强光照射的地方和电气干扰源附近。
否则,会导致虚假信号或者误报信号,从而影响光电传感器的检测效果。
2.3 环境温度光电传感器的工作温度通常在0~50℃之间。
在使用光电传感器时,应确保工作环境温度不低于0℃,不高于50℃。
如果环境温度过低或者过高,会导致光电传感器的性能出现问题。
2.4 水平安装在使用光电传感器时,应确保发射器和接收器水平安装。
如果安装不平,会导致光路错位,影响光电传感器的检测效果。
2.5 电源要求光电传感器通常需要外部电源供电。
在使用光电传感器之前,需要确保电源电压和电流符合光电传感器的电气参数要求,否则会导致光电传感器不能正常工作或者工作不稳定。
反射式光电传感器使用及测试注意事项1·反射取样式光电传感器的工作原理是传感器红外发射管发射出红外光,接收管根据反射回来的红外光强度大小来计数的,故被检测的工件或物体表面必须有黑白相间的部位用于吸收和反射红外光,这样接收管才能有效的截止和饱和达到计数的目的。
所以在选择工作点、安装及使用中最关健的一点是接收管必须工作于截止区和饱和区。
2·使用中光电传感器的前端面与被检测的工件或物体表面必须保持平行,这样光电传感器的转换效率最高。
3·光电传感器的前端面与反光板的距离保持在规定的范围内。
4·光电传感器必须安装在没有强光直接照射处,因强光中的红外光将影响接收管的正常工作。
5·光电传感器的红外发射管的电流在2~10mA之间时发光强度与电流的线性最佳,所以在电流取值一般不超过这个范围,若取值太大发射管的光衰也大长时间工作影响寿命;若取值太小一是抗干扰性下降,二是对接收管的要求严。
6·光电传感器长时间工作时红外接收管的最大工作电流不应超过250μA。
7·安装焊接时,光电传感器的引脚根部与焊盘的最小距离不得小于5mm,否则焊接时易损坏管芯。
或引起管芯性能的变化。
8·光电传感器在具体的工作环境中最佳工作状态的参数选择方法:根据实际的检测距离选取光电传感器的型号。
安装好传感器,做好工件或物体表面的取样标志,在5V工作电压下根据该型号传感器红外发射管所需的工作电流选取负载电阻R1 (红外发射管的正向压降在(1~1.3 V),红外接收管负载电阻R2取一值,测量AB两点之间的电压。
当光电传感器对准工件或物体表面黑色标志处,AB间的电压应控制在0.3~0.6V之间,此时光电传感器的工作状态最佳,若AB间电压小于0.3V,则将R2电阻阻值换大直到符合要求,若AB间电压大于0.6V,则相反。
在工件或物体表面无黑色标记处,AB间的电压≥4.5V即可。
注:用于测量电压的电压表的内阻与接收管的负载电阻R2相比较必须有足够大,否则测量数据有误(特别在UAB较大时)。

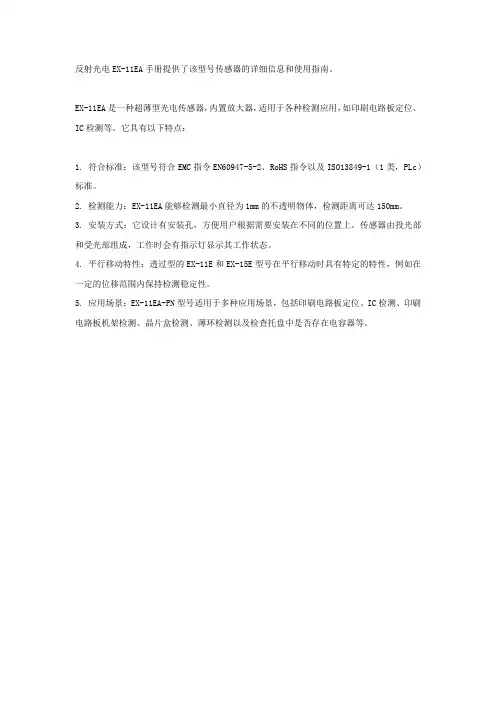

反射光电EX-11EA手册提供了该型号传感器的详细信息和使用指南。
EX-11EA是一种超薄型光电传感器,内置放大器,适用于各种检测应用,如印刷电路板定位、IC检测等。
它具有以下特点:
1. 符合标准:该型号符合EMC指令EN60947-5-2、RoHS指令以及ISO13849-1(1类,PLc)标准。
2. 检测能力:EX-11EA能够检测最小直径为1mm的不透明物体,检测距离可达150mm。
3. 安装方式:它设计有安装孔,方便用户根据需要安装在不同的位置上。
传感器由投光部和受光部组成,工作时会有指示灯显示其工作状态。
4. 平行移动特性:透过型的EX-11E和EX-15E型号在平行移动时具有特定的特性,例如在一定的位移范围内保持检测稳定性。
5. 应用场景:EX-11EA-PN型号适用于多种应用场景,包括印刷电路板定位、IC检测、印刷电路板机架检测、晶片盒检测、薄环检测以及检查托盘中是否存在电容器等。
实验5 光电传感器(反射型)测转速实验实验目的:1.了解光电传感器测转速的原理及运用;2.了解光电池的光照特性,熟悉其应用。
3. 了解光敏电阻的光照特性和伏安特性。
基本原理:1.光电传感器由红外发射二极管、红外接收管、达林顿输出管及波形整形组成。
发射管发射红外光经电机反射面反射,接收管接收到反射信号,经放大,波形整形输出方波,再经F/V 转换测出频率。
2. 在光照作用下,由于元件内部产生的势垒作用,在结合部使光激发的电子空穴分离,电子与空穴分别向相反方向移动而产生电势的现象称为光伏效应。
硅光电池就是利用这一效应制成的光电探测器件。
3. 在光线的作用下,电子吸收光子的能量从键合状态过渡到自由状态,引起电导率的变化,这种现象称为光电导效应。
光电导效应是半导体材料的一种体效应。
光照愈强,器件自身的电阻愈小。
基于这种效应的光电器件称光敏电阻。
光敏电阻无极性,其工作特性与入射光光强、波长和外加电压有关。
所需单元及部件:电机控制单元、小电机、F/V 表、光电传感器、+5V 电源、可调±2V -±10V 直流稳压电源、主副电源、示波器;硅光电池、直流稳压电源、数字电压表;光敏电阻、直流稳压电源、电桥平衡网络中W1电位器、F/V 表。
实验步骤(一):光电传感器测转速实验图1 测速电路图1.在传感器的安装顶板上,拧松小电机前面的轴套的调节螺钉,连轴拆去电涡流传感器,换上光电传感器。
将光电传感器控头对准小电机上小的白圆圈(反射面),调节传感器高度,离反射面2mm —3mm 为宜。
2.传感器的三根引线分别接入传感器安装顶板上的三个插孔中(红色接+2V ,黑色接地,兰色接Vo )。
再把Vo 和地接入数显表(F/V 表)的Vi 和地口。
3.合上主、副电源,将可调整±2V -±10V 的直流稳压电源的切换开关切换到±4V ,在电机控制单元的V +处接入+4V 电压,调节转速旋钮使电机转动。
五、注意事项1.不得随意摇动和插拔面板上的各种元器件,以免造成实验仪不能正常工作。
2.光纤传感器弯曲半径不得小于5㎝,以免折断。
3.旋动螺旋测微丝杆尾帽中出现咔咔声表示不能继续前进,不能超过其量程。
4.在使用过程中,出现任何异常情况,必须立即关机断电以确保安全。
5.不得用手触摸反射面,以免影响实验结果。
六、实验操作1)光路与机械系统组装调试实验1.按照图3安装光纤传感器,把输入光纤、输出光纤分别插入实验板上的光源座孔和探测器PD座孔上,把光纤传感器探头安装在光纤卡架上。
图3 光纤传感器安装示意图2.将发射和接收部分接入电路,探测器输出信号处理电路不接调零电路,输出端U0接入电路板上电压表。
3.调节光纤传感器探头,使探头与反射面接触。
4.选择智能可调档位200mv或者2v档位。
5.打开电源开关,调节螺旋测微丝杆使光纤传感器离开反射面,观察电压表显示变化,并分析。
6.关闭电源。
2)发光二极管驱动实验1.按照图3安装光纤传感器,把输入光纤、输出光纤分别插入实验板上的光源座孔和探测器PD座孔上,把光纤传感器探头安装在光纤卡架上。
2.仅仅把发射部分接入电路。
3.调节光纤传感器探头,使探头与反射面接触。
4.打开电源开关,调节螺旋测微丝杆使光纤传感器离开反射面,观察电压表显示变化,并分析。
5.关闭电源。
3)光电探测器PD接收实验1.按照图3安装光纤传感器,把输入光纤、输出光纤分别插入实验板上的光源座孔和探测器PD座孔上,把光纤传感器探头安装在光纤卡架上。
2.仅仅把接收部分接入电路。
3.调节光纤传感器探头,使探头与反射面接触。
4.打开电源开关,调节螺旋测微丝杆使光纤传感器离开反射面,观察电压表显示变化,并分析。
5.关闭电源。
4)光纤位移传感器输出信号放大处理实验1.按照图3安装光纤传感器,把输入光纤、输出光纤分别插入实验板上的光源座孔和探测器PD座孔上,把光纤传感器探头安装在光纤卡架上。
2.将发射和接收部分接入电路,探测器输出信号处理电路接调零电路,输出端U0接入电压表。
反射型光电开关反射型光电开关是一种常用于自动控制系统中的光电传感器,用于检测物体的存在、位置或运动。
它由光电发射器和光电接收器组成,通过发射一束光并检测光的反射来实现物体的检测。
一、工作原理反射型光电开关的工作原理基于光的反射现象。
它通过发射一束光并检测光的反射来判断物体的存在或位置。
通常,光电发射器和光电接收器被安装在同一侧,并且光线是沿着物体的预定路径反射的。
当没有物体遮挡光线时,光电接收器会接收到光电发射器发出的光信号。
当有物体遮挡光线时,光信号会被物体反射或吸收,使得光电接收器接收到的光信号减弱或消失。
通过检测光信号的强度变化,可以确定物体的存在或位置。
二、应用领域反射型光电开关在自动化控制系统中有广泛的应用。
以下是一些常见的应用领域:1. 传送带控制:反射型光电开关可以用于检测物体在传送带上的存在和位置。
通过监测光电开关的输出信号,可以实现物体的计数、分拣和定位。
2. 门禁系统:反射型光电开关可以用于门禁系统中,检测人员或车辆的进入和离开。
当有人或车辆经过时,光信号会被遮挡,从而触发门禁系统的开关动作。
3. 自动灯光控制:反射型光电开关可以用于自动灯光控制系统中,根据环境光的变化来控制灯光的开启和关闭。
当光线变暗时,光信号被遮挡,触发灯光的开启。
4. 机器人导航:反射型光电开关可以用于机器人导航系统中,帮助机器人判断物体的位置和避开障碍物。
5. 自动门控制:反射型光电开关可以用于自动门控制系统中,检测人员或物体的接近并触发门的开启。
三、常见技术参数在选择和使用反射型光电开关时,以下是一些常见的技术参数需要考虑:1. 检测距离:指光电开关能够检测到物体的最大距离,通常以毫米(mm)为单位。
2. 工作电压:指光电开关的工作电压范围,通常以伏特(V)为单位。
3. 输出类型:光电开关的输出类型可以是模拟输出或数字输出。
模拟输出通常是一个连续变化的电压信号,而数字输出通常是一个开关信号,表示物体的存在或不存在。
反射式光电传感器使用及测试注意事项一、反射式光电传感器的使用1.安装位置选择:反射式光电传感器通常需要安装在被检测物体的曝光光线范围内,而且需要保证传感器的探测距离能够到达被检测物体。
同时,还需注意传感器的工作环境条件,例如温度、湿度等。
2.连接电源:反射式光电传感器通常需要连接电源才能正常工作,所以在使用之前需要检查电源供应情况,并将电源正确连接到传感器上。
3.调节传感器灵敏度:根据实际的检测需求,需要调节光电传感器的灵敏度。
一般来说,灵敏度越高,传感器对光线的检测就越敏感。
4.进行初始测试:在正式使用反射式光电传感器之前,需要对其进行初始测试。
可以使用一个适当的物体进行测试,观察传感器是否能够正常检测到物体并产生相应的输出。
5.进行实际应用测试:在实际应用中,需要将反射式光电传感器正确安装到目标物体上,并进行实际的检测测试。
可以通过调节灵敏度以及其他参数,确保传感器能够准确地检测到目标物体的存在或变化。
1.光源选择:在测试反射式光电传感器时,需要使用适当的光源来照射被检测物体。
一般来说,可以使用白炽灯、LED等光源。
2.测试环境:在测试过程中,应确保测试环境的稳定性,避免外界光线干扰传感器的正常工作。
同时,还需注意消除可能的遮挡物,以确保光线能够正常照射到传感器上。
3.反射率测试:反射式光电传感器的工作原理是通过检测被检测物体的反射光线来判断其存在与否。
所以在测试之前,需要测量被检测物体的反射率,并根据实际情况来调整传感器的灵敏度。
4.输出信号测试:在测试中,需要检查和记录反射式光电传感器的输出信号。
可以使用示波器等设备来检测传感器的输出波形和信号幅度,以保证传感器能够正确地输出信号。
5.数据分析与处理:在测试结束后,需要对测试数据进行分析与处理,以评估反射式光电传感器的性能和准确性。
可以通过与其他传感器或测量设备的数据进行对比,来验证传感器的可靠性和一致性。
总结起来,反射式光电传感器的使用及测试需要注意安装位置选择、连接电源、灵敏度调节等事项。

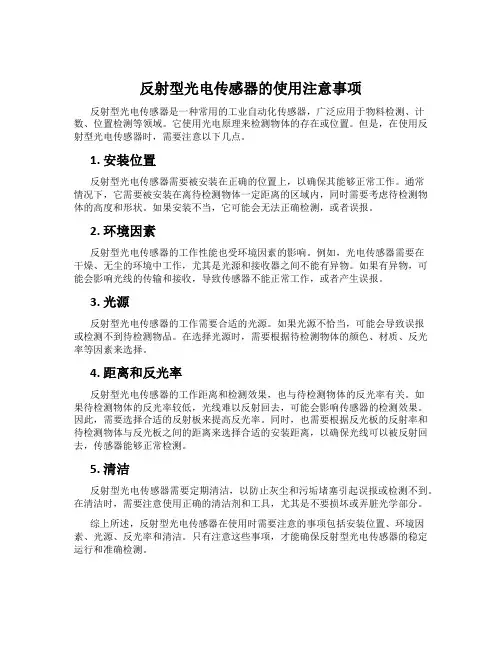

反射式光电传感器的注意事项反射式光电传感器(Reflective Optical Sensor)是一种常用的光电传感器,它通过测试反射物体上的光线来检测目标物体是否存在。
由于其结构简单、使用方便等优越的特性,广泛应用于各种领域,如流水线、制造业、自动化控制等。
然而,在实际使用过程中,反射式光电传感器也存在一些问题,本文将从以下几个方面介绍反射式光电传感器的注意事项。
1. 安装位置与角度反射式光电传感器的应用需要安装在合适的位置和角度上,通常情况下,应将光电传感器置于与待测反射物体成一定角度的位置上。
具体的位置与角度调整应根据具体的应用环境和实际需要进行。
在安装过程中需要将光电传感器与目标物体的表面保持一定的距离,以避免干扰和误触发。
同样,应避免安装在太湿润、太热、太冷或者受到强烈光源照射等环境下,以确保其正常工作。
2. 反射物体的特性反射式光电传感器是利用反射物体向光电元件反射的光线进行工作的,在选择反射物体时需要注意其特性。
反射物体的表面必须具有充分的反射性,能够将光线高效的反射回光电传感器中,否则会造成传感器无法正常工作。
此外,反射物体的颜色、形状也会影响光电传感器的灵敏度和稳定性,应结合具体的应用环境选择合适的反射物体。
在选择金属等物质的反射物体时,要注意其反射性能可能受到其表面状态的影响,如生锈等。
3. 环境噪声干扰反射式光电传感器应用在工厂、车间等噪声环境下时,会受到环境噪声的干扰。
为了减小其干扰,可以采用一些措施,如选择高灵敏度的光电传感器、隔音等。
对于严重的噪声环境,可以考虑使用其他类型的传感器。
除了环境噪声,其它的电磁信号等的干扰也会对反射式光电传感器造成干扰。
应避免在大量电磁干扰的环境下使用光电传感器,以保证其稳定性和灵敏度。
4. 维护与保养反射式光电传感器在长期使用过程中,也需要一定的维护与保养。
应对其外部和内部进行定期清洁、检查和维护,以保障其正常工作。
在使用过程中,应注意光电传感器的工作情况,如发现出现故障、测量不准确等问题应及时维修或更换。
反射式光电传感器使用要注意点
1、反射取样式光电传感器的工作原理是传感器红外发射管发射出红外光,接收管根据反射回来的红外光强度大小来计数的,故被检测的工件或物体表面必须有黑白相间的部位用于吸收和反射红外光,这样接收管才能有效的截止和饱和达到计数的目的。
所以在选择工作点、安装及使用中最关健的一点是接收管必须工作于截止区和饱和区。
2、使用中光电传感器的前端面与被检测的工件或物体表面必须保持平行,这样光电传感器的转换效率最高。
3、光电传感器的前端面与反光板的距离保持在规定的范围内。
4、光电传感器必须安装在没有强光直接照射处,因强光中的红外光将影响接收管的正常工作。
5、光电传感器的红外发射管的电流在2~10mA之间时发光强度与电流的线性最佳,所以在电流取值一般不超过这个范围,若取值太大发射管的光衰也大长时间工作影响寿命;若在电池供电的情况下电流取值应小,此时抗干扰性下降,在结构设计时应考虑这点,尽量避免外界光干扰等不利因素。
6、安装焊接时,光电传感器的引脚根部与焊盘的最小距离不得小于5mm,否则焊接时易损坏管芯。
或引起管芯性能的变化。
焊接时间应小于4秒。
7、光电传感器在具体的工作环境中最佳工作状态的参数选择方法:根据实际的检测距离选取光电传感器的型号。
安装好传感器,做好工件或物体表面的取样标志,在5V工作电压下根据该型号传感器红外发射管所需的工作电流(参考值为8mA)选取负载电阻R1,红外发射管的正向压降在1.2 V左右,红外接收管负载
电阻R2取一值(参考值20k),测量AB两点之间的电压。
当光电传感器对准工件或物体表面黑色标志处,AB间的电压应控制在0.3~0.6V之间,此时光电传感器的工作状态最佳,若AB间电压小于0.3V,则将R2电阻阻值换大直到符合要求,若AB间电压大于0.6V,则相反。
在工件或物体表面无黑色标记处,AB间的电压≥4.5V即可。
