住宅设计、装修规范电气部分PPT课件

  • 格式：pptx
  • 大小：681.85 KB
  • 文档页数：13

下载文档原格式

  / 13

合集下载

“住宅电气规范”讲座PPT

“住宅电气规范”讲座PPT
目的
住宅电气规范的主要目的是保护人们 的生命安全和财产安全，防止电气事 故和火灾的发生，同时保障正常、舒 适的居住环境。
适用范围
住宅建筑
适用于新建和既有住宅建筑，包括公寓、独立住宅、联排住宅等。
附属设施
适用于住宅建筑内的电气设施，如配电箱、开关、插座、照明、家 用电器等。
特殊情况
对于特殊类型的住宅建筑或特殊需求的电气设施，可能需要根据具 体情况进行特殊规定或定制化设计。
详细描述
电气设备应安装在安 全、干燥、通风良好、 易于维修的位置。
线路的布局应规整、 美观，避免交叉和混 乱。
根据不同的使用场所 和环境条件，选择合 适的线缆和敷设方式， 如明敷或暗敷。
特殊场所的电气规范
01
02
总结词：特殊场所的电 气规范包括游泳池、浴 室等特殊场所的用电安 全规定，以确保人员安 全。
02
促进国内外技术交流与合作，共同制定符合全球发展趋势的住
宅电气规范。
通过国际标准与国内标准的对接，提高国内住宅电气产品的国
03
际竞争力，促进出口增长。
新技术与新材料的应用
鼓励采用高效、节能、环保的电气新技术和新产品，提高住宅电气系统的能效和安 全性。
新材料如绝缘材料、导电材料等在住宅电气领域的应用，提升电气产品的性能和寿 命。
“住宅电气规范”讲 座
目 录
• 住宅电气规范概述 • 住宅电气规范的主要内容 • 住宅电气规范的实施与执行 • 住宅电气规范的发展趋势与未来展望 • 住宅电气规范的实际应用案例分析
01
住宅电气规范概述
定义与目的
定义
住宅电气规范是一系列针对住宅电气 设计和安装的标准和规定，旨在确保 电气系统的安全、可靠和高效运行。

建筑电气设计规范ppt

建筑电气设计规范ppt

（一） 电流及电压继电器
电流继电器：可用于过载或过载保护， 电压继电器：主要作为欠压、失压保护。
2021/9/15
21
（二）时间继电器（KT）
时间继电器又称定时器，感受外界信号后，执 行部分延迟一定时间才动作。
延时类型：通电延时型、断电延时型。
2021/9/15
22
工作原理：线圈通电时，电磁力克服弹簧的反作用拉 力而迅速将衔铁向下吸合，衔铁带动杠杆延时使常闭 触点分断，常开触点闭合。
2.一路10kV高压、一路0.22/0.38kV低压电源供电
应用于总负荷较大，负荷等级可为1、2、3级的, 其中需要提供双电源的备用电源负荷较小，或无法获 取第二路高压的一类、二类建筑。
2021/9/15
7
3.两路10kV高压电源供电
应用于总负荷较大，负荷等级可为1、2、3级的一 类、二类建筑。
4.两路10kV电源供电、自备发电机组备用
4.综合布线系统（GCS）
它是建筑物或建筑群内部之间的传输网络。它
能使建筑物或建筑群内部的语音、数据通信设备、信
息交换设备、建筑物物业管理及建筑物自动化管理设
备等系统之间彼此相连，也能使建筑物内通信网络设
备与外部的通信网络相连。
2021/9/15
41
空气调整 镙钉
气室 活塞连杆机构
衔挡铁板 线重圈锤 铁芯
通电延时闭合 的常开触点
杠杆及支点
通电瞬时打开 的常闭触点
2021/9/15
23
（三）热继电器（FR）
热继电器是利用电流的热效应原理切断电路以 起过载保护的电器设备。
1、热继电器的结构
(1)串接在电动机主电 路中的三个发热元件；
(2)串接在电动机控制 电路中的常闭触点。

民用建筑电气设计ppt课件

民用建筑电气设计ppt课件

电气施工图设计阶段（二）
3、低压配电系统 1）绘制竖向系统图 标注各配电箱编号、对象名称、安
装容量、标出各回路编号
系统的接线有树干式和放射式。住宅用电 为三级负荷，一般采用树干式。重要设备采用放 射式。
2）绘制动力及照明配电系统图 3） Nhomakorabea制配电平面图
电气施工图设计阶段（三）
4、照明系统 1）绘制照明平面图：标注灯具型号、
强电部分（四）
4. 配电干线的设计
变电所至配电箱、总配电箱至分配电 箱之间的线路。电线、电缆规格的选型， 敷设方式、敷设位置的确定。
5. 接地系统设计
只要有电气设备的地方，都要有合适
弱电部分
1. 有线电视系统 2. 电话系统 3. 综合布线系统 4. 闭路电视监控系统 5. 保安对讲系统 6. 门禁系统 7. 火灾自动报警系统
1）绘制电力干线总平面图，表达出变配电位置、容 量，线路规格、走向、回路编号、敷设方式、人（手）孔 位置
2）绘制庭院照明总平面图 2、变配电系统
1）确定负荷等级
2）负荷计算：对初设计算书进行修正、细化及完善
3）确定变配电方案，电源数量及回路数，电源引自 何处；高低压
配电系统及 运行方式；重要设备的供电方式；标注各回路
1、确定变配电系统形式 1）确定负荷等级 2）负荷计算：根据设备专业提供的设备
资料，分类进行负荷计算，并算出总负荷；此计 算书应在初设校审阶段一并提交，并同时归档。
3）对于项目提供出供电方案，并将方案
初步设计阶段（二）
6）绘制竖向系统图，标注各配电箱 编号、对象名称
7）确定配电干线主要敷设路由；确 定各主要配电间、电气管井及面积
建筑电气图纸的 组成
传统建筑电气设计只包括供电和照明，而 今天一般将其设计的内容形容为强电和弱电。 强电设计——即动力设计和照明设计部分

住宅的供配电工程设计(一)ppt课件

住宅的供配电工程设计(一)ppt课件

洗浴设备：
1.太阳能热水器； 2.电动按摩浴缸； 3.浴霸设备； 4.洗衣机； 5.其他设备；
空调设备： 1.分体空调； 2.柜式空调； 3.电取暖器（含油汀）； 4.其他设备。
.
7
音视设备： 1.电视机； 2.录音机； 3.DVD等设备； 4.电脑； 5.其他设备；
应知应会
需要系数法：
Pe： 设备容量，kW； Pjs： 有功计算负荷， kW ； Qjs： 无功计算负荷， kW ； Sjs： 视在计算负荷， kW ；
cos∮：功率因数；
Kx： 需要系数； 其他：
1.户型指标；（建筑） 2.电梯参数；（建筑） 3.风机参数；（通风） 4.水泵参数；（给排水） 5.弱电机房；（弱电）
单位容量法：
P： 设备容量，kW； ρ： 负荷密度，W/ m2； S：建筑面积，m2；
P=ρ*S
.
7
应知应会
第三章 住宅的配电系统及负荷计算 第一节 住宅的负荷计算
住宅的技术经济指标
1.地理位置； 2.总建筑面积，建筑层数，高度； 3.套型及其建筑面积（ｍ2/套）； 4.空调及采暖的热源选择。
计算书： 1.配电计算书； 2.变压器选择计算书； 3.防雷计算书。 2.照明计算书； 3.短路计算及校验书；
.
1
一至三层住宅 四至六层住宅 七至九层住宅 十层及十层以上住宅
应知应会
第二章 关于住宅的规范
上海
住
1.住宅设计标准
宅
DGJ08-20-2007（2011年版）
2.上海市保障性住房设计导则
标
（公共租赁住房篇）（试行）
准
3.低压用户电气装置规程
规 范
DGJ08-100-2003

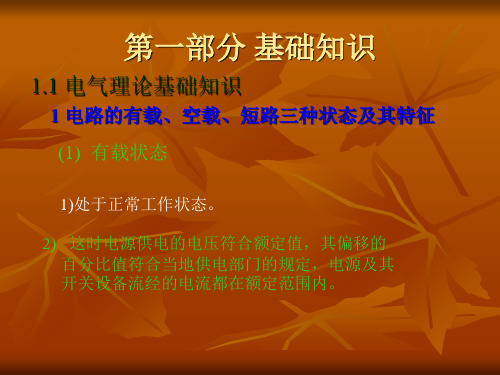

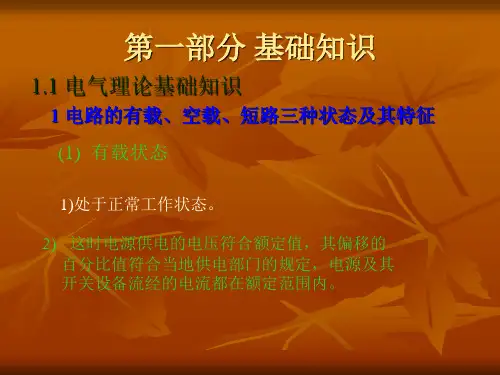

家庭装修基本知识与电气识图装修电工必看62页PPT

家庭装修基本知识与电气识图装修电工必看62页PPT
当然也可在专用的毫伏计、电位差计、直流数字电压表的显示 部分制成相对应的直流电流读数。这些仪表接线同样要注意极性。
大段直流电流测量除用分流器法外，还有直流互感器法，直流 比较仪法等。
ห้องสมุดไป่ตู้
(2) 直流电压的测量 同样直流电压值也分大、中、小段，机电安装
工程也以测量中段10-4一102V为主，大段102—106V较 少。
(4) 正弦交流电的有效值 瞬时值：正弦交流电的电流和电压是随时间发生变化的， 某一时间的数值
有效值：在相同的电阻上，正弦交流在一个周期内损失 的电能与一直流量损失的电能相同则这个直流量的数值称 正弦交流的有效值。所以正弦交流电流的有效值为：
I 1T I2dt T
幅值：交流电流的最大值，
有效值与幅值的关系：若幅值为Im，则有效值为：
I1
n2 n1
I2
KI2
采用交流电流互感器测量交流大电流的注意事项：
①国家标准规定，无论互感器一次侧电流额定值大小为多少，互感器二次 侧电流值为5A不变。
②互感器二次侧接线不允许开路，且二次电路标有的接地端钮必须接地。
③电流互感器主线路(一次侧)与测量线路(二次侧)间有电的隔离，这对高 压电流测量十分有利。
大段直流电压测量除用附加电阻法，还有电阻分 压器法、直流电压互感器法等。
(3) 直流功率的测量，接线如图1-5所示。
图中，W为功率表的电压、电流线圈的始端，r2为电压线圈 的附加电阻，功率表读数直接指出电路负载功率值。
由于直流功率P＝UI，所以功率表要输入电压U和电流I两个 信号。
这个方法适用于0．025~10A，1~1000V之间。
越级跳闸：如开关设备等的继电保护装置功 能正常，便会迅速切断短路状态电路的电源 供给，避免故障状态扩大造成更大的损失。 若功能不正常，故障扩大引起电路上一级开 关设备的继电保护装置动作，切断短路电路 电源供给的现象

家装工程电气安装PPT(共41页)

家装工程电气安装PPT(共41页)
家庭电气安装.
内容
1
家庭用电负荷计算.
2
导线的选择和连接 .
3 供电电路的选择与安装.
2
家庭用电负荷计算
分支负荷电流的计算
住宅用电负荷与各分支线路负荷紧密相关。线路负荷 的类型不同，其负荷电流的计算方法也不同。线路负 荷一般分为纯电阻性负荷和感性负荷两类。
纯电阻性负荷
• 纯电阻性负荷如白炽灯、电热器等，其电流可按下式计算： 电流(A)＝功 电率 压((W V))
例：一只额定电压220V，功率为1000W的电炉，其电流为：
10 W 0 20 V 2 0 4 .5(A 5 )
3
家庭用电负荷计算
分支负荷电流的计算
感性负荷
• 感性负荷如荧光灯、电视机、洗衣机等，其负荷电流可按下式 计算：
电流 (A)＝电压 (V)功 功率 (W 率 ) 因 co数 s
4
家庭用电负荷计算
分支负荷电流的计算.
单相电动机
• 单相电动机如洗衣机、电冰箱用电动机的电流，可按下式计算： 电(流 A)＝ 电(压 V)功 功(率 W 率 ) 因 效数 率
• 如果电动机铭牌上无功率因数和效率数据可查，则电动机的功 率因数和效率都可取0.75。
• 例：一台单相吹风电动机，功率为750W，正常工作时，它自 电源吸取的电流为：
在装修装饰中，如果住户自己布线，因条件限制，往 往不能按规定要求选择导线颜色，这是可遵照以下要 求使用导线：
• 相线可使用黄色、绿色或红色中的任一种颜色，但不允许使用 黑色、白色或绿/黄双色的导线。
• 零线可使用黑色导线，没有黑色导线时，也可用白色导线。零 线不允许使用红色导线。
• 保护零线应使用绿/黄双色的导线，如无此种颜色导线，也可 用黑色的导线。但这时零线应使用浅蓝色或白色的导线，以便 两者有明显的区别。保护零线不允许使用除绿/黄双色线和黑 色线以外的其他颜色的导线。

住宅户内电气设计PPT文档共58页


21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
住宅户内电气设计
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！

民用建筑电气施工规范图例ppt课件

精品课件
昳ÿ
1.2防雷接地------建筑电气工程
l 设备房接地--变配电室接地 l 接地干线应涂刷双色（绿黄）相间的标示
变配电室接地线与接 地装置引出干线连接
变配电室 临精时品课接件地
螺栓
1.2防雷接地------建筑电气工程
l 设备房接地--变配电室接地 变压器基础槽钢与接地干线连接（焊接点未做防腐处理）
管
道
屋
及
面
屋
钢
面
结
金
构
属
接
栏
地
杆
接
地
精品课件
1.2防雷接地------建筑电气工程
l 金属构件接地 l 此次楚天杯检查发现进行了金属构件接地而且施工比较规范
的并不多。
屋 面 不 锈 钢 水 箱 接 地
金 属 扶 手 屋 面 接 地
精品课件
1.2防雷接地------建筑电气工程
l 设备金属外壳及设备基础接地 利用就近的金属钢导管和接地干线与设备金属外壳及设备基 础接地，防止漏电事故。
消防联动钢导 管刷防火漆
精品课件
1.1电管敷设------建筑电气工程
l 电管敷设—质量问题
弯扁程度大于管外径 10%，软管敷设随意
精品课件
吊杆弯曲
1.1电管敷设------建筑电气工程
l 电管敷设—质量问题 吊顶内管路敷设杂乱
精品课件 昳ÿ
1.1电管敷设------建筑电气工程
l 电管敷设—质量问题
电管排列随 建筑弯曲成
线盒布置合理;
弧形
2、电管不应固定在吊顶龙骨上。
精品课件
排列整齐，顺直， 层次分明.
1.1电管敷设------建筑电气工程

住宅装饰装修工程施工规范培训ppt课件

条文说明
可编辑ppt
56
15.卫生器具与管道安装工程
施工要点
条文说明
可编辑ppt
57
16.电气安装工程
一般规定
条文说明
可编辑ppt
58
16.电气安装工程
材料要求
条文说明
可编辑ppt
59
16.电气安装工程
施工要点
条文说明
可编辑ppt
60
16.电气安装工程
施工要点
条文说明
可编辑ppt
61
16.电气安装工程
可编辑ppt
9
1.总则
本章说明的是本规范制定的目的、适用范围及相关标准、规范的关系。
可编辑ppt
10
2.术语
本章对住宅装饰装修、室内环境污染、基体和基层在本规中的特定内 容做出了定义
可编辑ppt
11
3.基本规定
对交底及质量控 制提出要求
施工基本 要求
房屋结构安全 规范形为
材料设备的 基本要求
成品保护
26
8.吊顶工程
暗龙骨吊顶（ UC38龙骨）
可编辑ppt
27
8.吊顶工程
V型直卡式龙骨
可编辑ppt
28
8.吊顶工程
材料质量 要求
规范标准
可编辑ppt
29
8.吊顶工程
龙骨安装
隐蔽验收
材料选配
施
面板安装一
工
般规定
要
点
纸面石膏板及水 泥板
石膏板及硅钙板
矿棉板 明龙骨面板
可编辑ppt
30
8.吊顶工程
施工要点
条文说明
可编辑ppt
62
住宅装饰装修工程施工规范

住宅设计、装修规范电气部分PPT课件

《住宅设计规范》
电气部分条文
GB50096-1999(2003版）
6.5.2 住宅供电系统的设计，应符合下列基本安全要求：
1 应采用TT、TN-C-S用或TN-S接地方式并进行总等电 位联结；
2 电气线路应采用符合安全和防火要求的敷设方式配线， 导线应采用铜线，套住宅进户线截面不应小于10m㎡,分支 回路截面不应小于2.5m㎡；
16.2 主要材料质量要求
16.2.1 电器、电料的规格、型号应符合设计要求及国家现行 电器产品标准的有关规定。
16.2.2 电器、电料的包装应完好，材料外观不应有破损，附 件、备件应齐全。
16.2.3 塑料电线保护管及接线盒必须是阻燃型产品，外观不 应有破损及变形。
16.2.4 金属电线保护管及接线盒外观不应有折扁和裂缝，管 内应无毛刺，管口应平整。
16.3 施工要点
16.3.10 当吊灯自重在3kg及以上时，应先在顶板上安装后 置埋件，然后将灯具固定在后置埋件上。严禁安装在木楔、 木砖上。 16.3.11 连接开关、螺口灯具导线时，相线应先接开关，开 关引出的相线应接在灯中心的端子上，零线应接在螺纹的 端子上。 16.3.12 导线间和导线对地间电阻必须大于0.5MΩ。 16.3.13 同一室内的电源、电话、电视等插座面板应在同一 水平标高上，高差应小于5mm。
4.4.3 卤钨灯灯管附近的导线应采用耐热绝缘材料制成的护套， 不得直接使用具有延燃性绝缘的导线。
4.4.4 明敷塑料导线应穿管或加线槽板保护，吊顶内的导线应 穿金属管或B1级PVC管保护，导线不得裸露。
16 电气安装工程
16.1 一般规定 16.1.1 本章适用于住宅单相入户配电箱户表后的室内电路布线 及电器、灯具安装。 16.1.2 电气安装施工人员应持证上岗。 16.1.3 配电箱户表后应根据室内用电设备的不同功率分别配线 供电；大功率家电设备应独立配线安装插座。 16.1.4 配线时，相线与零线的颜色应不同；同一住宅相线(L)颜 色应统一，零线(N)宜用蓝色，保护线(PE)必须用黄绿双色线。 16.1.5 电路配管、配线施工及电器、灯具安装除遵守本规定外， 尚应符合国家现行有关标准规范的规定。 16.1.6 工程竣工时应向业主提供电气工程竣工图。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3 每套住宅的空调电源插座、电源插座与照明，应分路 设计；厨房电源插座和卫生间电源插座宜设置独立回路；
4 除空调电源插座外，其它电源插座电路应设置漏电保 护装置；
5 每套住宅应设置电源总断路器，并应采用可同 时断开相线和中性线的开关电器；
6 设洗浴设备的卫生间应作等电位联结； 7 每幢住宅的总电源进线断路器，应具有漏电保 护功能。 6.5.3 住宅的公共部位应设人工照明，除高层住宅的 电梯厅和应急照明外，均应采用节能自熄开关。
16.3 施工要点
16.3.5 电源线与通讯线不得穿入同一根管内。 16.3.6 电源线及插座与电视线及插座的水平间距不应小于 500mm。 16.3.7 电线与暖气、热水、煤气管之间的平行距离不应小于 300mm，交叉距离不应小于100mm。 16.3.8 穿入配管导线的接头应设在接线盒内，接头搭接应牢固 ，绝缘带包缠应均匀紧密。 16.3.9 安装电源插座时，面向插座的左侧应接零线(N)，右侧 应接相线(L)，中间上方应接保护地线(PE)。
16.2.5 通信系统使用的终端盒、接线盒与配电系统的开关、 插座，宜选用统一系列产品。
16.3 施工要点
16.3.1 应根据用电设备位置，确定管线走向、标高及开关、 插座的位置。 16.3.2 电源线配线时，所用导线截面积应满足用电设备的 最大输出功率。 16.3.3 暗线敷设必须配管。当管线长度超过15m或有两个 直角弯时，应增设拉线盒。 16.3.4 同一回路电线应穿入同一根管内，但管内总根数不 应超过8根，电线总截面积(包括绝缘外皮)不应超过管内截 面积的40%。
《 住宅装饰装修工程施工规范 》 （GB50327-2001）
电气部分条文
4.4 电气防火
4.4.1 照明、电热器等设备的高温部位靠近非A级材料、或导 线跨越B2级以下装修材料时，应采用岩棉、瓷管或玻璃棉等A 级材料隔热。当照明灯具或镇流器嵌入可燃装修材料中时，应 采取隔热措施予以分隔。
4.4.2 配电箱的壳体和底板宜采用A级材料制作。配电箱不得 安装在B2级以下(含B2级)的装修材料上。开关、插座应安装的 B1级以上的材料上。
16.3 施工要点
16.3.14 厨房、卫生间应安装防溅插座，开关宜安装在门外 开启侧的墙体上。 16.3.15 电源插座底边距地宜为300mm，平开关板底边距地 宜为1400mm。
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
4.4.3 卤钨灯灯管附近的导线应采用耐热绝缘材料制成的护套， 不得直接使用具有延燃性绝缘的导线。
4.4.4 明敷塑料导线应穿管或加线槽板保护，吊顶内的导线应 穿金属管或B1级PVC管保护，导线不得裸露。
16 电气安装工程
16.1 一般规定 16.1.1 本章适用于住宅单相入户配电箱户表后的室内电路布线 及电器、灯具安装。 16.1.2 电气安装施工人员应持证上岗。 16.1.3 配电箱户表后应根据室内用电设备的不同功率分别配线 供电；大功率家电设备应独立配线安装插座。 16.1.4 配线时，相线与零线的颜色应不同；同一住宅相线(L)颜 色应统一，零线(N)宜用蓝色，保护线(PE)必须用黄绿双色线。 16.1.5 电路配管、配线施工及电器、灯具安装除遵守本规定外， 尚应符合国家现行有关标准规范的规定。 16.1.6 工程竣工时应向业主提供电气工程竣工图。
16.2 主要材料质量要求
16.2.1 电器、电料的规格、型号应符合设计要求及国家现行 电器产品标准的有关规定。
16.2.2 电器、电料的包装应完好，材料外观不应有破损，附 件、备件应齐全。
16.2.3 塑料电线保护管及接线盒必须是阻燃型产品，外观不 应有破损及变形。
16.2.4 金属电线保护管及接线盒外观不应有折扁和裂缝，管 内应无毛刺，管口应平整。
16.3 施工要点
16.3.10 当吊灯自重在3kg及以上时，应先在顶板上安装后 置埋件，然后将灯具固定在后置埋件上。严禁安装在木楔、 木砖上。 16.3.11 连接开关、螺口灯具导线时，相线应先接开关，开 关引出的相线应接在灯中心的端子上，零线应接在螺纹的 端子上。 16.3.12 导线间和导线对地间电阻必须大于0.5MΩ。 16.3.13 同一室内的电源、电话、电视等插座面板应在同一 水平标高上，高差应小于5mm。
《住宅设计规范》
电气部分条文
GBห้องสมุดไป่ตู้0096-1999(2003版）
6.5.2 住宅供电系统的设计，应符合下列基本安全要求：
1 应采用TT、TN-C-S用或TN-S接地方式并进行总等电 位联结；
2 电气线路应采用符合安全和防火要求的敷设方式配线， 导线应采用铜线，每套住宅进户线截面不应小于10m㎡,分支 回路截面不应小于2.5m㎡；
