16混凝土劈裂抗拉强度试验报告

混凝土的劈裂抗拉强度 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】
混凝土的劈裂抗拉强度混凝土是一种脆性材料，在受拉时很小的变形就要开裂，它在断裂前没有残余变形。

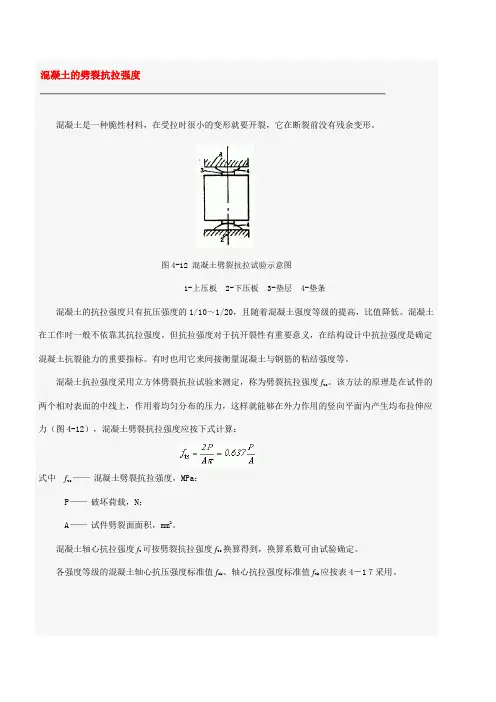

图4-12 混凝土劈裂抗拉试验示意图
1-上压板2-下压板3-垫层4-垫条
混凝土的抗拉强度只有抗压强度的1/10～1/20，且随着混凝土强度等级的提高，比值降低。

混凝土在工作时一般不依靠其抗拉强度。

但抗拉强度对于抗开裂性有重要意义，在结构设计中抗拉强度是确定混凝土抗裂能力的重要指标。

有时也用它来间接衡量混凝土与钢筋的粘结强度等。

混凝土抗拉强度采用立方体劈裂抗拉试验来测定，称为劈裂抗拉强度f ts。

该方法的原理是在试件的两个相对表面的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内产生均布拉伸应力（图4-12），混凝土劈裂抗拉强度应按下式计算：。

混凝土的劈裂抗拉强度
混凝土是一种脆性资料，在受拉时很小的变形就要开裂，它在断裂前没有残存变形。

图4-12 混凝土劈裂抗拉试验示意图
1-上压板2-下压板3-垫层4-垫条
混凝土的抗拉强度只有抗压强度的1/10～1/20，且随着混凝土强度等级的提高，比值降低。

混凝土在工作时一般不依靠其抗拉强度。

但抗拉强度对于抗开裂性有重要意义，在结构设计中抗拉强度是确定混凝土抗裂能力的重要指标。

有时也用它来间接衡量混凝土与钢筋的粘结强度等。

混凝土抗拉强度采取立方体劈裂抗拉试验来测定，称为劈裂抗拉强度f ts。

该方法的原理是在试件的两个相对概况的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内发生均布拉伸应力（图4-12），混凝土劈裂抗拉强度应按下式计算：
式中f ts——混凝土劈裂抗拉强度，MPa；
P——破坏荷载，N；
A——试件劈裂面面积，mm2。

混凝土轴心抗拉强度f t可按劈裂抗拉强度f ts换算得到，换算系数可由试验确定。

各强度等级的混凝土轴心抗压强度尺度值f ck、轴心抗拉强度尺度值f tk应按表4－1７采取。

之答禄夫天创作。

混凝土的劈裂抗拉强度混凝土是一种脆性材料，在受拉时很小的变形就要开裂，它在断裂前没有残余变形。

图4-12混凝土劈裂抗拉试验示意图1-上压板 2-下压板3-垫层 4-垫条 混凝土的抗拉强度只有抗压强度的 1/10〜1/20 ,且随着混凝土强度等级的提高，比值降低。

混凝土在工作时一般不依靠其抗拉强度。

但抗拉强度对于抗开裂性有重要意义，在结构设计中抗拉强度是确定 混凝土抗裂能力的重要指标。

有时也用它来间接衡量混凝土与钢筋的粘结强度等。

混凝土抗拉强度采用立方体劈裂抗拉试验来测定，称为劈裂抗拉强度 f ts 。

该方法的原理是在试件的 两个相对表面的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内产生均布拉伸应 力（图4-12 ），混凝土劈裂抗拉强度应按下式计算:P ^0.637^- A式中 f ts —— 混凝土劈裂抗拉强度，MPa P ――破坏荷载，N;A ---- 试件劈裂面面积，mrKf ts 换算得到，换算系数可由试验确定。

f ck 、轴心抗拉强度标准值 f tk 应按表4— 1 7采用。

精品文档2P 混凝土轴心抗拉强度 f t 可按劈裂抗拉强度各强度等级的混凝土轴心抗压强度标准值精品文档表4- 17 混凝土强度标准值（N/mm）强度种类混凝土强度等级C15C20C25C30C35C40C45C50C55C60C65C70C75C80f ck10.013.416.720.123.426.829.632.435.538.541.544.547.450.2f tk 1.27 1.54 1.78 2.01 2.20 2.39 2.51 2.64 2.74 2.852.93 2.99 3.053.11还需注意的是，相同强度等级的混凝土轴心抗压强度设计值仁、轴心抗拉强度设计值f t低于混凝土轴心抗压、轴心抗拉强度标准值f ck、f tk。

精品文档欢迎您的下载，资料仅供参考!致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

混凝土的劈裂抗拉强度
混凝土是一种脆性材料，在受拉时很小的变形就要开裂，它在断裂前没有残余变形。

图4-12 混凝土劈裂抗拉试验示意图
1-上压板2-下压板3-垫层4-垫条
混凝土的抗拉强度只有抗压强度的1/10～1/20，且随着混凝土强度等级的提高，比值降低。

混凝土在工作时一般不依靠其抗拉强度。

但抗拉强度对于抗开裂性有重要意义，在结构设计中抗拉强度是确定混凝土抗裂能力的重要指标。

有时也用它来间接衡量混凝土与钢筋的粘结强度等。

混凝土抗拉强度采用立方体劈裂抗拉试验来测定，称为劈裂抗拉强度f ts。

该方法的原理是在试件的两个相对表面的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内产生均布拉伸应力（图4-12），混凝土劈裂抗拉强度应按下式计算：
式中f ts——混凝土劈裂抗拉强度，MPa；
P——破坏荷载，N；
A——试件劈裂面面积，mm2。

混凝土轴心抗拉强度f t可按劈裂抗拉强度f ts换算得到，换算系数可由试验确定。

各强度等级的混凝土轴心抗压强度标准值f ck、轴心抗拉强度标准值f tk应按表4－1７采用。
