铝合金窗计算书1

铝合金窗结构设计计算书基本参数: 上海地区门窗所在位置标高=20.000(m)Ⅰ.设计依据《建筑外窗抗风压性能分级及检测方法》 GB/T 7106-2002《建筑外窗气密性能分级及检测方法》 GB/T 7107-2002《建筑外窗水密性能分级及检测方法》 GB/T 7108-2002《建筑外窗保温性能分级及检测方法》 GB/T 8484-2002《建筑外窗空气声隔声性能分级及检测方法》 GB/T 8485-2002《建筑外窗采光性能分级及检测方法》 GB/T 11976-2002《建筑结构荷载规范》 GB 50009-2001(2006年版)《铝合金门》 GB/T 8478-2003《铝合金窗》 GB/T 8479-2003《建筑玻璃应用技术规程》 JGJ 113-2003《玻璃幕墙工程技术规范》 JGJ 102-2003《建筑结构静力计算手册 (第二版) 》《BKCADPM集成系统(BKCADPM2007版)》Ⅱ.参考资料窗的性能分级表主要依据：《铝合金窗》GB/T 8479-2003《建筑外窗保温性能分级及检测方法》GB/T 8484-2002窗的主要性能窗的性能应根据建筑物所在地区的地理、气候和周围环境以及建筑物的高度、体型、重要性等选定。

1 抗风压性能分级指标值P3按表7规定。

表 7 抗风压性能分级单位为千帕在各分级指标值中，窗主要受力构件相对挠度单层、夹层玻璃挠度≤L/120，中空玻璃挠度≤L/180。

其绝对值不应超过15mm，取其较小值。

2 水密能性分级指标值△P按表8规定。

表8 水密性能分级3气密性能分级指标值q1，q2按表9规定。

分级指标值K按表10规定。

表10 保温性能分级分级指标值R W按表11规定。

表11 空气声隔声性能分级单位为分贝6分级指标值T r按表12规定。

7启闭力启闭力应不大于50N。

8反复启闭性能反复启闭应不少于1万次，启闭无异常，使用无障碍。

一、门窗承受荷载计算:标高为20.0m处风荷载计算W0:基本风压W0=0.55 kN/m2βgz: 20.0m高处阵风系数(按B类区计算)βgz=0.89×[1+(Z/10)-0.16]=1.687μz: 20.0m高处风压高度变化系数(按B类区计算): (GB50009-2001)(2006年版) μz=(Z/10)0.32=(20.0/10)0.32=1.248μsl:局部风压体型系数(墙面区)1、板块1200.00mm×1800.00mm=2.16m2该处从属面积为：2.16m2μsl (A)=μsl (1)+[μsl (10)-μsl (1)]×log(A)=-{1.0+[0.8×1.0-1.0]×0.334}=-0.933μsl=-0.933+(-0.2)=-1.133该处局部风压体型系数μsl=1.133风荷载标准值:W k=βgz×μz×μsl×W0 (GB50009-2001)（2006年版） =1.687×1.248×1.133×0.550=1.312 kN/m2风荷载设计值:W: 风荷载设计值(kN/m2)γw: 风荷载作用效应的分项系数：1.4按《建筑结构荷载规范》GB50009-2001 3.2.5 规定采用W=γw×W k=1.4×1.312=1.837kN/m22、支承结构2400mm×2600mm=6.24m2该处从属面积为：6.24m2μsl (A)=μsl (1)+[μsl (10)-μsl (1)]×log(A)=-{1.0+[0.8×1.0-1.0]×0.795}=-0.841μsl=-0.841+(-0.2)=-1.041该处局部风压体型系数μsl=1.041风荷载标准值:W k=βgz×μz×μsl×W0 (GB50009-2001)（2006年版） =1.687×1.248×1.041×0.550=1.205 kN/m2风荷载设计值:W: 风荷载设计值(kN/m2)γw: 风荷载作用效应的分项系数：1.4按《建筑结构荷载规范》GB50009-2001 3.2.5 规定采用W=γw×W k=1.4×1.205=1.688kN/m2二、玻璃的选用与校核本处选用玻璃种类为: 浮法平板玻璃1. 玻璃面积:B: 该处玻璃分格宽: 1.200mH: 该处玻璃分格高: 1.800mA: 该处玻璃板块面积:A=B×H=1.200×1.800=2.160m22. 该处玻璃板块自重:G AK: 玻璃板块自重:选择玻璃是中空玻璃。

铝窗计算书采用铝型材：铝合金受拉受压值：84.2N/MM2弹性模量：0.7*105N/MM2钢化玻璃板面强度： 84N/MM2建筑物总高： Z=22米采用6（钢化）+6A+6（浮法）中空玻璃一、荷载计算1. 风荷载标准值：W1=B D*u Z*u S*W0=1612.659006N/M2= 1.612659KN/M2风荷载设计值：W=1.4*W1= 2.257723KN/M2其中： W0——上海市基本风压，取550PaB D——上海市阵风系数：当建筑物高度H〈20米时，取 2.25当建筑物高度H 〉20米时，取2u S——风荷载体型系数，取1.50。

u Z——风压高度变化系数，C类地区公式计算：u Z=0.713*（Z/10）0.4=0.9773692. 地震作用标准值：q EAK=B E*a E*G AK=72N/M2 =0.072KN/M2其中：B E——动力放大系数，取3a E——水平地震影响系数最大值，取0.08G AK——铝窗单位面积标准值：G AK=300N/M2 q E= 1.3*q EAK=93.6N/M2=0.0936KN/M23. 荷载组合值：采用S W+0.6*S E组合风荷载标准值：q W=W1+0.6q EAK= 1.655859KN/M2=1655.859N/M2二、铝料受力计算1. 计算简图2. 杆件分析与套用公式由计算简图分析，杆件A，B为主要受力构件由四种基本计算，再采用叠加法，对杆件进行分析A. 梯形分布荷载按下式验算：M=ql2*[3-4*（a/l）2]/24f=ql4*[25/8-5*（a/l）2+2*（a/l）4]/（240EI）式中：q———风荷载标准值分布荷载纵坐标最大值（N/M）M———弯矩，求出值为N*ML———跨度（M）a——— 梯形上底与下底差的一半（M）B.三角形分布荷载按下式验算：M=ql2/l2f=ql2/（120EI）式中：q———风荷载标准值分布荷载纵坐标最大值（N/M）C. 双三角形分布荷载按下式验算：M=ql2/16f=19*ql4/（1024EI）D. 中横梃还承受由中竖梃传来的集中荷载，按下式验算：M=Paf=Pa*（3l2-4a2）/（24EI）计算内力后按下式进行强度校核M/(1.05*W)〈=84.2Paf/l〈=1/1303. 竖料受力计算已知： B1=0.45米； B2=0.9米l= 1.45米；a1= 1.225米； a2=1米截面特性： A=364MM2；Y=28.94MM；I X=122761MM4风荷载标准值分布荷载纵坐标最大值（N/M）q1=q*a1/2=0.372568KN/M =372.5683N/Mq2=q*a2/2=0.745137KN/M =745.1366N/MM1= ql2*[3-4 *（a1/l ）2]/24= 4.734722N*MM2= ql2*[3-4 *（a2/l ）2]/24=71.64177N*MM=M1+M2=76.3765N*Mf1=q1l4*[25/8-5*（a1/l）2+2*（a1/l）4]/（240EI）=0.000459303M=0.459302987f2=q2l4*[25/8-5*（a2/l）2+2*（a2/l）4]/（240EI）=0.001915454M= 1.915453682MM采用叠加法： f = f 1 + f 2 = 2.374757MM强度验算： M /(1.05* W )=17.14781N/M2<84.2Pa挠度验算： f / l = 1.637763〈1450/130=11.15MM综上所述，竖料满足使用要求。

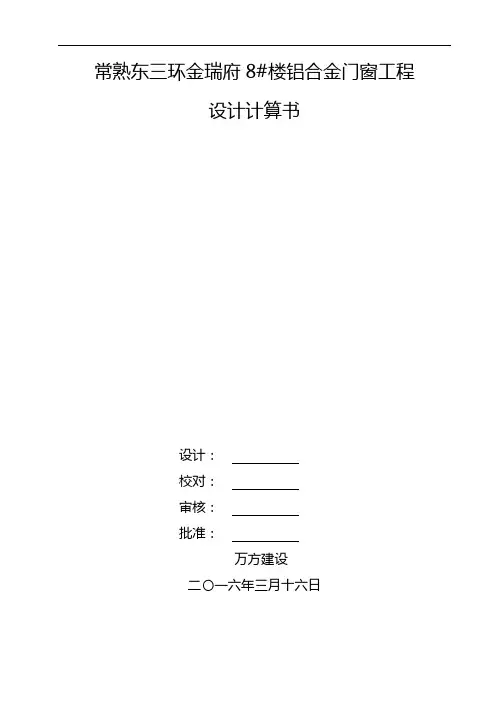

常熟东三环金瑞府8#楼铝合金门窗工程设计计算书设计：校对：审核：批准：万方建设二〇一六年三月十六日目录第1章ZJ88推拉窗C2148 (1)1 基本参数 (1)1.1 门窗所在地区 (1)1.2 地面粗糙度分类等级 (1)1.3 抗震设防 (1)2 门窗承受荷载计算 (1)2.1 风荷载标准值的计算方法 (1)2.2 计算支撑结构时的风荷载标准值 (3)2.3 计算面板材料时的风荷载标准值 (3)2.4 垂直于门窗平面的分布水平地震作用标准值 (4)2.5 平行于门窗平面的集中水平地震作用标准值 (4)2.6 作用效应组合 (4)3 门窗横中梃计算 (4)3.1 横中梃受荷单元分析 (5)3.2 选用横中梃型材的截面特性 (8)3.3 横中梃的抗弯强度计算 (9)3.4 横中梃的挠度计算 (9)3.5 横中梃的抗剪计算 (10)4 玻璃的选用与校核 (10)4.1 玻璃板块荷载计算 (11)4.2 玻璃的强度计算 (13)4.3 玻璃最大挠度校核 (14)第二章GRA95推拉门M3027 (15)1 基本参数 (15)1.1 门窗所在地区 (15)1.2 地面粗糙度分类等级 (15)1.3 抗震设防 (16)2 门窗承受荷载计算 (16)2.1 风荷载标准值的计算方法 (16)2.2 计算支撑结构时的风荷载标准值 (18)2.3 计算面板材料时的风荷载标准值 (18)2.4 垂直于门窗平面的分布水平地震作用标准值 (18)2.5 平行于门窗平面的集中水平地震作用标准值 (18)2.6 作用效应组合 (18)3 门窗横中梃计算 (19)3.1 选用横中梃材料的截面特性 (19)3.2 横中梃水平方向计算简图的确定 (20)3.3 水平荷载作用的线荷载集度 (21)3.4 门窗横中梃荷载分配 (23)3.5 横中梃在上受荷单元水平力作用下的受力分析 (25)3.6 横中梃在下受荷单元水平力作用下的受力分析 (25)3.7 横中梃在上受荷单元自重力作用下的受力分析 (26)3.8 横中梃的抗弯强度计算 (26)3.9 横中梃的挠度计算 (27)3.10 横中梃的抗剪计算 (28)4 玻璃的选用与校核 (29)4.1 玻璃板块荷载计算 (29)4.2 玻璃的强度计算 (31)4.3 玻璃最大挠度校核 (33)第三章GRA95推拉门M3024b (34)1 基本参数 (34)1.1 门窗所在地区 (34)1.2 地面粗糙度分类等级 (34)1.3 抗震设防 (34)2 门窗承受荷载计算 (35)2.1 风荷载标准值的计算方法 (35)2.2 计算支撑结构时的风荷载标准值 (36)2.3 计算面板材料时的风荷载标准值 (37)2.4 垂直于门窗平面的分布水平地震作用标准值 (37)2.5 平行于门窗平面的集中水平地震作用标准值 (37)2.6 作用效应组合 (37)3 门窗竖中梃计算 (38)3.1 竖中梃受荷单元分析 (38)3.3 竖中梃的抗弯强度计算 (41)3.4 竖中梃的挠度计算 (41)3.5 竖中梃的抗剪计算 (42)4 玻璃的选用与校核 (42)4.1 玻璃板块荷载计算 (42)4.2 玻璃的强度计算 (44)4.3 玻璃最大挠度校核 (46)第四章ZJ55平开窗C1508 (47)1 基本参数 (47)1.1 门窗所在地区 (47)1.2 地面粗糙度分类等级 (47)1.3 抗震设防 (47)2 门窗承受荷载计算 (48)2.1 风荷载标准值的计算方法 (48)2.2 计算支撑结构时的风荷载标准值 (49)2.3 计算面板材料时的风荷载标准值 (50)2.4 垂直于门窗平面的分布水平地震作用标准值 (50)2.5 平行于门窗平面的集中水平地震作用标准值 (50)2.6 作用效应组合 (50)3 门窗竖中梃计算 (51)3.1 竖中梃受荷单元分析 (51)3.3 竖中梃的抗弯强度计算 (54)3.4 竖中梃的挠度计算 (54)3.5 竖中梃的抗剪计算 (55)4 玻璃的选用与校核 (55)4.1 玻璃板块荷载计算 (55)4.2 玻璃的强度计算 (57)4.3 玻璃最大挠度校核 (59)第5章JNB58平开门M0824 (60)1 基本参数 (60)1.1 门窗所在地区 (60)1.2 地面粗糙度分类等级 (60)1.3 抗震设防 (60)2 门窗承受荷载计算 (61)2.1 风荷载标准值的计算方法 (61)2.2 计算支撑结构时的风荷载标准值 (62)2.3 计算面板材料时的风荷载标准值 (63)2.4 垂直于门窗平面的分布水平地震作用标准值 (63)2.5 平行于门窗平面的集中水平地震作用标准值 (63)2.6 作用效应组合 (63)3 门窗横中梃计算 (64)3.1 选用横中梃材料的截面特性 (64)3.3 水平荷载作用的线荷载集度 (65)3.4 门窗横中梃荷载分配 (68)3.5 横中梃在上受荷单元水平力作用下的受力分析 (69)3.6 横中梃在下受荷单元水平力作用下的受力分析 (70)3.7 横中梃在上受荷单元自重力作用下的受力分析 (70)3.8 横中梃的抗弯强度计算 (70)3.9 横中梃的挠度计算 (71)3.10 横中梃的抗剪计算 (72)4 玻璃的选用与校核 (73)4.1 玻璃板块荷载计算 (74)4.2 玻璃的强度计算 (76)4.3 玻璃最大挠度校核 (77)第1章ZJ88推拉窗C21481基本参数1.1门窗所在地区常熟地区；1.2地面粗糙度分类等级门窗属于外围护构件，按《建筑结构荷载规》(GB50009-2012)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按C类地形考虑。

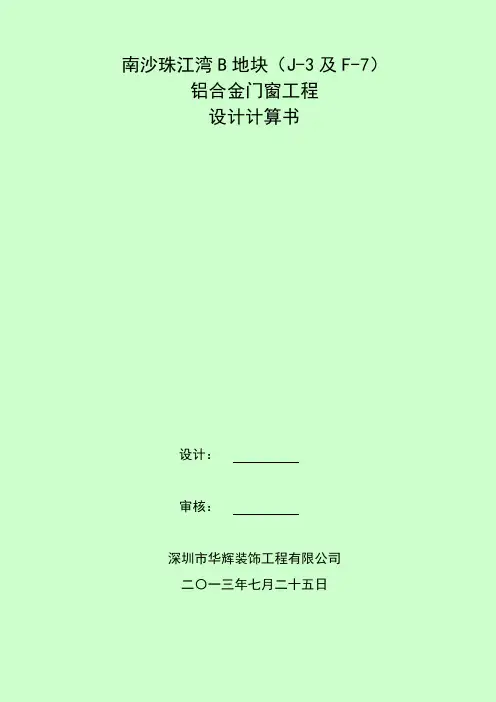

南沙珠江湾B地块（J-3及F-7）铝合金门窗工程设计计算书设计：审核：深圳市华辉装饰工程有限公司二〇一三年七月二十五日目录第1章门窗设计计算书（C2窗7层及以下） (1)1 基本参数 (1)1.1 门窗所在地区 (1)1.2 地面粗糙度分类等级 (1)1.3 抗震设防 (1)2 门窗承受荷载计算 (1)2.1 计算依据 (1)2.2 计算杆件时的风荷载标准值 (3)2.3 计算玻璃时的风荷载标准值 (3)2.4 垂直于门窗平面的分布水平地震作用标准值 (3)2.5 作用效应组合 (4)3 门窗竖中梃计算 (4)3.1 竖中梃受荷单元分析 (4)3.2 选用竖中梃型材的截面特性 (7)3.3 竖中梃的抗弯强度计算 (8)3.4 竖中梃的挠度计算 (8)3.5 竖中梃的抗剪计算 (8)4 玻璃板块的选用与校核 (9)4.1 玻璃板块荷载计算 (9)4.2 玻璃的强度计算 (10)4.3 玻璃最大挠度校核 (10)第2章门窗设计计算书（C2窗8层及以上） (12)1 基本参数 (12)1.1 门窗所在地区 (12)1.2 地面粗糙度分类等级 (12)1.3 抗震设防 (12)2 门窗承受荷载计算 (12)2.1 计算依据 (12)2.2 计算杆件时的风荷载标准值 (14)2.3 计算玻璃时的风荷载标准值 (14)2.4 垂直于门窗平面的分布水平地震作用标准值 (14)2.5 作用效应组合 (14)3 门窗竖中梃计算 (15)3.1 选用竖中梃材料的截面特性 (15)3.2 竖中梃计算简图的确定 (17)3.3 风荷载作用的线荷载集度 (17)3.4 门窗竖中梃荷载分配 (19)3.5 竖中梃在左受荷单元力作用下的受力分析 (20)3.6 竖中梃在右受荷单元力作用下的受力分析 (20)3.7 竖中梃的抗弯强度计算 (21)3.8 竖中梃的挠度计算 (21)3.9 竖中梃的抗剪计算 (22)4 玻璃板块的选用与校核 (23)4.1 玻璃板块荷载计算 (23)4.2 玻璃的强度计算 (24)4.3 玻璃最大挠度校核 (24)第3章门窗设计计算书（PC4窗） (26)1 基本参数 (26)1.1 门窗所在地区 (26)1.2 地面粗糙度分类等级 (26)1.3 抗震设防 (26)2 门窗承受荷载计算 (26)2.1 计算依据 (26)2.2 计算杆件时的风荷载标准值 (28)2.3 计算玻璃时的风荷载标准值 (28)2.4 垂直于门窗平面的分布水平地震作用标准值 (28)2.5 作用效应组合 (28)3 门窗竖中梃计算 (29)3.1 选用竖中梃材料的截面特性 (29)3.2 竖中梃计算简图的确定 (31)3.3 风荷载作用的线荷载集度 (31)3.4 门窗竖中梃荷载分配 (33)3.5 竖中梃在左受荷单元力作用下的受力分析 (34)3.6 竖中梃在右受荷单元力作用下的受力分析 (34)3.7 竖中梃的抗弯强度计算 (35)3.8 竖中梃的挠度计算 (35)3.9 竖中梃的抗剪计算 (36)4 玻璃板块的选用与校核 (37)4.1 玻璃板块荷载计算 (37)4.2 玻璃的强度计算 (38)4.3 玻璃最大挠度校核 (38)第1章门窗设计计算书（C2窗7层及以下）1 基本参数1.1门窗所在地区广州地区；1.2地面粗糙度分类等级按《建筑结构荷载规范》(GB50009-2001)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按B类地形考虑。

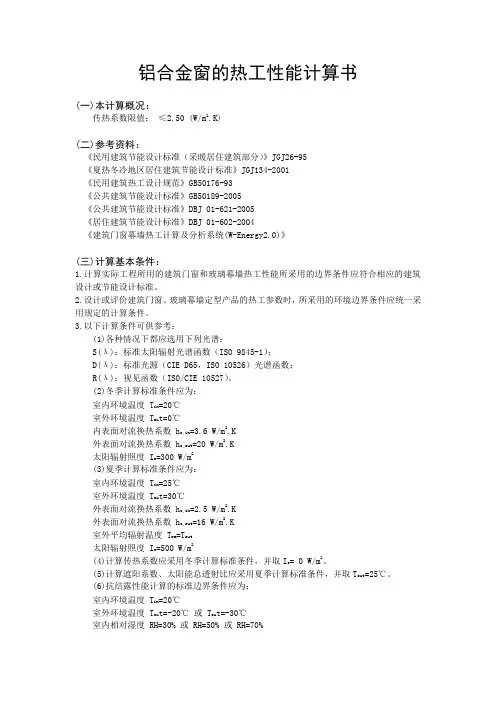

铝合金窗的热工性能计算书(一)本计算概况：传热系数限值：≤2.50 (W/m2.K)(二)参考资料：《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001《民用建筑热工设计规范》GB50176-93《公共建筑节能设计标准》GB50189-2005《公共建筑节能设计标准》DBJ 01-621-2005《居住建筑节能设计标准》DBJ 01-602-2004《建筑门窗幕墙热工计算及分析系统(W-Energy2.0)》(三)计算基本条件：1.计算实际工程所用的建筑门窗和玻璃幕墙热工性能所采用的边界条件应符合相应的建筑设计或节能设计标准。

2.设计或评价建筑门窗、玻璃幕墙定型产品的热工参数时，所采用的环境边界条件应统一采用规定的计算条件。

3.以下计算条件可供参考：(1)各种情况下都应选用下列光谱：S(λ)：标准太阳辐射光谱函数（ISO 9845-1）；D(λ)：标准光源（CIE D65，ISO 10526）光谱函数；R(λ)：视见函数（ISO/CIE 10527）。

(2)冬季计算标准条件应为：室内环境温度 T in=20℃室外环境温度 T ou t=0℃内表面对流换热系数 h c,in=3.6 W/m2.K外表面对流换热系数 h c,out=20 W/m2.K太阳辐射照度 I s=300 W/m2(3)夏季计算标准条件应为：室内环境温度 T in=25℃室外环境温度 T ou t=30℃外表面对流换热系数 h c,in=2.5 W/m2.K外表面对流换热系数 h c,out=16 W/m2.K室外平均辐射温度 T rm=T out太阳辐射照度 I s=500 W/m2(4)计算传热系数应采用冬季计算标准条件，并取I s= 0 W/m2。

(5)计算遮阳系数、太阳能总透射比应采用夏季计算标准条件，并取T out=25℃。

(6)抗结露性能计算的标准边界条件应为：室内环境温度 T in=20℃室外环境温度 T ou t=-20℃或 T ou t=-30℃室内相对湿度 RH=30% 或 RH=50% 或 RH=70%室外风速 V=4m/s(7)计算框的太阳能总透射比g f应使用下列边界条件：q in=α·I sq in通过框传向室内的净热流（W/m2）；α框表面太阳辐射吸收系数；I s太阳辐射照度 =500 W/m2。

铝合金窗户计算书基本参数:基本风压0.350kN/m2抗震设防烈度7度设计基本地震加速度0.10g一、门窗承受荷载计算:标高为8.9m处风荷载计算W:基本风压W=0.35 kN/m2βgz: 8.9m高处阵风系数(按B类区计算)βgz=0.89×[1+(Z/10)-0.16]=1.797μz: 8.9m高处风压高度变化系数(按B类区计算): (GB50009-2001)(2006年版)μz=(Z/10)0.32 (B类区，在10米以下按10米计算)=(10.0/10)0.32=1.000μsl:局部风压体型系数(墙面区)1、板块900.00mm×2200.00mm=1.98m2该处从属面积为：1.98m2μsl (A)=μsl(1)+[μsl(10)-μsl(1)]×log(A)=-{1.0+[0.8×1.0-1.0]×0.297} =-0.941μsl=-0.941+(-0.2)=-1.141该处局部风压体型系数μsl=1.141 风荷载标准值:Wk =βgz×μz×μsl×W(GB50009-2001)（2006年版）=1.780×1.000×1.141×0.350 =0.711 kN/m2因为Wk ≤1.0kN/m2，取Wk=1.0 kN/m2，按JGJ102-2003第5.3.2条采用。

风荷载设计值:W: 风荷载设计值(kN/m2)γw: 风荷载作用效应的分项系数：1.4按《建筑结构荷载规范》GB50009-2001 3.2.5 规定采用W=γw ×Wk=1.4×1.000=1.400kN/m22、支承结构900mm×2200mm=1.98m2该处从属面积为：1.98m2μsl (A)=μsl(1)+[μsl(10)-μsl(1)]×log(A)=-{1.0+[0.8×1.0-1.0]×0.297} =-0.941μsl=-0.941+(-0.2)=-1.141该处局部风压体型系数μsl=1.141 风荷载标准值:Wk =βgz×μz×μsl×W(GB50009-2001)（2006年版）=1.780×1.000×1.141×0.350 =0.711 kN/m2因为Wk≤1.0kN/m2，取Wk=1.0 kN/m2，按JGJ102-2003第5.3.2条采用。

检测窗设计计算书基本参数: 青岛地区门窗所在位置标高=28.000(m)Ⅰ.设计依据《铝合金结构设计规范》 GB50429-2007《建筑外门窗气密、水密、抗风压性能分级及检测方法》 GB/T 7106-2008《铝合金门窗工程设计、施工及验收规范》 DBJ15-30-2002《建筑外门窗保温性能分级及检测方法》 GB/T 8484-2008《建筑门窗空气声隔声性能分级及检测方法》 GB/T 8485-2008《建筑外窗采光性能分级及检测方法》 GB/T 11976-2008《建筑结构荷载规范》 GB50009-2001(2006年版) 《铝合金门窗》 GB/T 8478-2008《建筑玻璃应用技术规程》 JGJ 113-2003《玻璃幕墙工程技术规范》 JGJ 102-2003《建筑结构静力计算手册 (第二版) 》Ⅱ.参考资料窗的性能分级表主要依据：《铝合金门窗》 GB/T 8478-2008《建筑外门窗保温性能分级及检测方法》GB/T 8484-2008窗的主要性能窗的性能应根据建筑物所在地区的地理、气候和周围环境以及建筑物的高度、体型、重要性等选定。

1 抗风压性能外门窗的抗风压性能分级及指标值P3应符合表8的规定。

表 8 外门窗抗风压性能分级外门窗在各性能分级指标值风压作用下，主要受力杆件相对（面法线）挠度应符合表9的规定；风压作用后，门窗不应出现使用功能障碍和损坏。

表 9 门窗主要受力杆件相对面法线挠度要求2 水密能性外门窗的水密性能分级及指标值应符合表10的规定。

表10 外门窗水密性能分级单位为帕门窗的气密性能分级及指标绝对值应符合表11的规定。

注：门窗的气密性能即单位开启缝长或单位面积空气渗透量可分为正压和负压下测量的正值和负值。

门窗试件在标准状态下，压力差为10Pa时的单位开启缝长空气渗透量1和单位面积空气渗透量q2不应超过表11中各分级相应的指标值。

4保温性能门、窗保温性能分级及指标值分别应符合表12的规定。

铝合金门窗设计计算书拟制：日期：审核：日期：批准：日期：铝合金门窗设计计算书一、计算依据及参考资料本次设计是以我司提供的《铝合金门窗工程设计图》中的大样分格及相关的规范、标准为基础。

在计算过程中用书的排列序号来代替书名，参考资料的详细内容见后附。

二、风荷载计算1、风荷载标准值的计算风荷载标准值ωk=βzμSμZωO (资料③P24式7.1.1-1)ωk—风荷载设计标准值βZ—高度Z处的阵风系数，(资料③P44表7.5.1)μS—风荷载体型系数，取μS=0.8 (资料③P27表7.3.1)ωO—基本风压，取ωO =0.75KP a (资料③全国基本风压分布图)μz—风压高度变化系数, 取μz=1.7 （资料③P25表7.2.1）风荷载标准值计算：ωk=βzμSμZωO =1.6×0.8×1.7×0.7=1.63KP a2、风荷载设计值的计算风荷载设计值ω=ωk×ΥWΥW—风荷载分项系数，取ΥW =1.4 (资料⑥表5.4.4) 风荷载设计值为：ω=ωk×ΥW=1.63×1.4=2.28 KP a三、玻璃的选取LC0923 5mm普通玻璃校核计算玻璃最大使用尺寸为:875×1075mm玻璃种类为：普通玻璃1、校核单元玻璃面积：B：玻璃分格宽： 0.875mH：玻璃分格高： 1.075mA：玻璃板块面积： A=B×H =0.875×1.075=0.941m22、玻璃板块自重：G Ak：玻璃板块平均自重(不包括铝框)：t：玻璃板块厚度： 5mm玻璃的体积密度, 25.6 KN/m3G Ak=25.6×t/1000=25.6×5/1000=0.128kN/m23、玻璃的强度计算：校核依据：σ≤ｆg=28.000N/mm2q：玻璃所受荷载：ωk=1.63 kN/m2a：玻璃短边边长： 0.875mb：玻璃长边边长： 1.075mt：玻璃厚度：5mmψ：玻璃板面跨中弯曲系数, 按边长比a/b查出(b为长边边长) a/b=0.875/1.075=0.814查资料②表5.4.1得：ψ=0.0613σw：玻璃所受应力：σw=1.4×6×ψ×q×a2×1000/t2=1.4×6×0.0613×1.63×0.8752×1000/52=23.940 N/mm223.940N/mm2≤ｆg=28.000N/mm2玻璃的强度满足！LM1021 5mm钢化玻璃校核计算玻璃最大使用尺寸为:875×1075mm玻璃种类为：钢化玻璃1、校核单元玻璃面积：B：玻璃分格宽： 0.875mH：玻璃分格高： 1.075mA：玻璃板块面积： A=B×H =0.875×1.075=0.941m22、玻璃板块自重：G Ak：玻璃板块平均自重(不包括铝框)：t：玻璃板块厚度： 5mm玻璃的体积密度, 25.6 KN/m3G Ak=25.6×t/1000=25.6×5/1000=0.128kN/m23、玻璃的强度计算：校核依据：σ≤ｆg=84.000N/mm2q：玻璃所受荷载：ωk=1.63 kN/m2a：玻璃短边边长： 0.875mb：玻璃长边边长： 1.075mt：玻璃厚度：5mmψ：玻璃板面跨中弯曲系数, 按边长比a/b查出(b为长边边长) a/b=0.875/1.075=0.814查资料②表5.4.1得：ψ=0.0613σw：玻璃所受应力：σw=1.4×6×ψ×q×a2×1000/t2=1.4×6×0.0613×1.63×0.8752×1000/52=23.940 N/mm223.940N/mm2≤ｆg=84.000N/mm2玻璃的强度满足！四、门窗主要受力构件计算LM6519 受力构件计算（1）风荷载作用下受力构件内力的计算W k:风荷载标准值: q=1.63kN/m2M w:风荷载作用下受力构件的总弯矩标准值(kN·m)Q w:风荷载作用下受力构件的总剪力标准值(kN)L:受力构件受荷单元跨度: L=2.250(m)W1:受力构件第一受荷单元宽:W1=1.000(m)W2:受力构件第二受荷单元宽:W2=1.000(m)M1:受力构件在第一受荷单元作用下的弯矩(kN·m)M2:受力构件在第二受荷单元作用下的弯矩(kN·m)Q1: 受力构件在第一受荷单元作用下的剪力(kN)Q2: 受力构件在第二受荷单元作用下的剪力(kN)B受力构件在第一受荷单元作用下的内力计算:Q1=q×W1×L/4 =1.63×1.000×2.250/4 =0.917 kN.M1=q×W1×L^2/16 =1.63×1.000×2.2502/16=0.516kN.m受力构件在第二受荷单元作用下的内力计算:Q2=q×W2×L/4=1.63×1.000×2.250/4 =0.917 kN.M2=q×W2×L^2/16=1.63×1.000×2.2502/16=0.516kN.m受力构件总内力计算:Q w=Q1＋Q2=0.917＋0.917=1.834kNM w=M1+M2=0.516＋0.516=1.032kN.m（2）杆件抗弯矩预选值的计算(cm3)W: 杆件抗弯矩预选值(cm3)W=1.4×Mw×103/84.2=1.4×1.032×103/84.2 =17.153cm3（3）杆件惯性矩预选值的计算(cm3)根据挠度计算公式：μmax = 5qL4 /（384EI）(资料②P494表5-31) 其中线荷载计算值：q k =（W1+W2）wk/2 (资料②P494) 装单层玻璃时，型材允许挠度：μmax< 1 /120，且绝对挠度不大于15mm（资料③）则有：5awkL4 /（2x384EI）<L/120E-铝合金型材的弹性模量，E=0.7×105I≥5×120（W1+W2）wkL3 /（2×384E）=40.34 cm4（4）选用型材的截面特性:选用型材截面如图:铝型材强度设计值: 84.200N/mm2铝型材弹性模量: E=7.0×10^4N/cm2铝型材的X轴惯性矩: I x= 28.613cm4截面面积: A= 4.307cm2加入71×4的加强钢板X轴惯性矩: I x=11.071cm4截面面积: A=2.84cm2组合后的X轴惯性矩: I x=61.826cm4组合后的X轴抵抗矩: W x=17.665cm3型材计算校核处壁厚: t=2.000mm型材截面面积矩: Ss= 4.792cm3（5）型材的强度计算:校核依据: 1.4M w/W≤ｆa=84.200N/mm^2σ=1.4×M w×103/W x =1.4×0.962×103/17.665 =76.24N/mm276.24N/mm2≤ｆa=84.200N/mm^2杆件强度可以满足!（6）杆件抗剪计算:校核依据: τmax≤[τ]=48.900N/mm2Q w:风荷载作用下剪力标准值(kN)Q:风荷载作用下剪力设计值(kN)Q=1.4×Q w=1.4×1.834 =2.568kN（7）杆件剪应力:τ: 杆件剪应力:Ss: 杆件型材截面面积矩: 4.792cm3I x: 杆件型材截面惯性矩: 61.826cm4t: 杆件壁厚: 2.000mmτ=Q×Ss×100/Ix/t =2.568×4.792×100/61.826/2.000 =9.952N/mm29.952N/mm2≤48.900N/mm2杆件抗剪强度可以满足!（8）杆件刚度的计算:校核依据:Umax≤[U]=15mm 且Umax≤L/120U:杆件最大挠度(mm)U1:受力构件在第一受荷单元作用下的最大挠度(mm)U2:受力构件在第二受荷单元作用下的最大挠度(mm)U1=5×q×W1×L4×103/(2×384×E×I)=5×1.63×1.000×2.2504×103/(2×384×0.7×61.826)=6.117mmU2=5×q×W1×L4×103/(2×384×E×I)=5×1.63×1.000×2.2504×103/(2×384×0.7×61.826)=6.117mm杆件最大挠度:U=U1+U2 =6.117＋6.117=12.234mm12.234mm <15mmD u: 相对挠度值:杆件长度:2.250mD u=U/2.250/1000 =12.234/2250 =1/185<1/120挠度满足要求!附：参考资料1、《铝合金门窗工程设计、施工及验收规范》 DBJ 15-30-20022、《玻璃幕墙工程技术规范应用手册》中国建筑工业出版社3、《建筑结构荷载规范》 GB 5009-20014、《机械设计手册》机械工业出版社5、《建筑玻璃应用技术规程》 JGJ 113-20036、《玻璃幕墙工程技术规范》 JGJ 102-2003。

铝合金门窗设计计算书拟制：日期：审核：日期：批准：日期：铝合金门窗设计计算书一、计算依据及参考资料本次设计是以我司提供的《铝合金门窗工程设计图》中的大样分格及相关的规范、标准为基础。

在计算过程中用书的排列序号来代替书名，参考资料的详细内容见后附。

二、风荷载计算1、风荷载标准值的计算风荷载标准值ωk=βzμSμZωO (资料③P24式7.1.1-1)ωk—风荷载设计标准值βZ—高度Z处的阵风系数，(资料③P44表7.5.1)μS—风荷载体型系数，取μS=0.8 (资料③P27表7.3.1)ωO—基本风压，取ωO =0.75KP a (资料③全国基本风压分布图)μz—风压高度变化系数, 取μz=1.7 （资料③P25表7.2.1）风荷载标准值计算：ωk=βzμSμZωO =1.6×0.8×1.7×0.7=1.63KP a2、风荷载设计值的计算风荷载设计值ω=ωk×ΥWΥW—风荷载分项系数，取ΥW =1.4 (资料⑥表5.4.4) 风荷载设计值为：ω=ωk×ΥW=1.63×1.4=2.28 KP a三、玻璃的选取LC0923 5mm普通玻璃校核计算玻璃最大使用尺寸为:875×1075mm玻璃种类为：普通玻璃1、校核单元玻璃面积：B：玻璃分格宽： 0.875mH：玻璃分格高： 1.075mA：玻璃板块面积： A=B×H =0.875×1.075=0.941m22、玻璃板块自重：G Ak：玻璃板块平均自重(不包括铝框)：t：玻璃板块厚度： 5mm玻璃的体积密度, 25.6 KN/m3G Ak=25.6×t/1000=25.6×5/1000=0.128kN/m23、玻璃的强度计算：校核依据：σ≤ｆg=28.000N/mm2q：玻璃所受荷载：ωk=1.63 kN/m2a：玻璃短边边长： 0.875mb：玻璃长边边长： 1.075mt：玻璃厚度：5mmψ：玻璃板面跨中弯曲系数, 按边长比a/b查出(b为长边边长) a/b=0.875/1.075=0.814查资料②表5.4.1得：ψ=0.0613σw：玻璃所受应力：σw=1.4×6×ψ×q×a2×1000/t2=1.4×6×0.0613×1.63×0.8752×1000/52=23.940 N/mm223.940N/mm2≤ｆg=28.000N/mm2玻璃的强度满足！LM1021 5mm钢化玻璃校核计算玻璃最大使用尺寸为:875×1075mm玻璃种类为：钢化玻璃1、校核单元玻璃面积：B：玻璃分格宽： 0.875mH：玻璃分格高： 1.075mA：玻璃板块面积： A=B×H =0.875×1.075=0.941m22、玻璃板块自重：G Ak：玻璃板块平均自重(不包括铝框)：t：玻璃板块厚度： 5mm玻璃的体积密度, 25.6 KN/m3G Ak=25.6×t/1000=25.6×5/1000=0.128kN/m23、玻璃的强度计算：校核依据：σ≤ｆg=84.000N/mm2q：玻璃所受荷载：ωk=1.63 kN/m2a：玻璃短边边长： 0.875mb：玻璃长边边长： 1.075mt：玻璃厚度：5mmψ：玻璃板面跨中弯曲系数, 按边长比a/b查出(b为长边边长) a/b=0.875/1.075=0.814查资料②表5.4.1得：ψ=0.0613σw：玻璃所受应力：σw=1.4×6×ψ×q×a2×1000/t2=1.4×6×0.0613×1.63×0.8752×1000/52=23.940 N/mm223.940N/mm2≤ｆg=84.000N/mm2玻璃的强度满足！四、门窗主要受力构件计算LM6519 受力构件计算（1）风荷载作用下受力构件内力的计算W k:风荷载标准值: q=1.63kN/m2M w:风荷载作用下受力构件的总弯矩标准值(kN·m)Q w:风荷载作用下受力构件的总剪力标准值(kN)L:受力构件受荷单元跨度: L=2.250(m)W1:受力构件第一受荷单元宽:W1=1.000(m)W2:受力构件第二受荷单元宽:W2=1.000(m)M1:受力构件在第一受荷单元作用下的弯矩(kN·m)M2:受力构件在第二受荷单元作用下的弯矩(kN·m)Q1: 受力构件在第一受荷单元作用下的剪力(kN)Q2: 受力构件在第二受荷单元作用下的剪力(kN)B受力构件在第一受荷单元作用下的内力计算:Q1=q×W1×L/4 =1.63×1.000×2.250/4 =0.917 kN.M1=q×W1×L^2/16 =1.63×1.000×2.2502/16=0.516kN.m受力构件在第二受荷单元作用下的内力计算:Q2=q×W2×L/4=1.63×1.000×2.250/4 =0.917 kN.M2=q×W2×L^2/16=1.63×1.000×2.2502/16=0.516kN.m受力构件总内力计算:Q w=Q1＋Q2=0.917＋0.917=1.834kNM w=M1+M2=0.516＋0.516=1.032kN.m（2）杆件抗弯矩预选值的计算(cm3)W: 杆件抗弯矩预选值(cm3)W=1.4×Mw×103/84.2=1.4×1.032×103/84.2 =17.153cm3（3）杆件惯性矩预选值的计算(cm3)根据挠度计算公式：μmax = 5qL4 /（384EI）(资料②P494表5-31) 其中线荷载计算值：q k =（W1+W2）wk/2 (资料②P494) 装单层玻璃时，型材允许挠度：μmax< 1 /120，且绝对挠度不大于15mm（资料③）则有：5awkL4 /（2x384EI）<L/120E-铝合金型材的弹性模量，E=0.7×105I≥5×120（W1+W2）wkL3 /（2×384E）=40.34 cm4（4）选用型材的截面特性:选用型材截面如图:铝型材强度设计值: 84.200N/mm2铝型材弹性模量: E=7.0×10^4N/cm2铝型材的X轴惯性矩: I x= 28.613cm4截面面积: A= 4.307cm2加入71×4的加强钢板X轴惯性矩: I x=11.071cm4截面面积: A=2.84cm2组合后的X轴惯性矩: I x=61.826cm4组合后的X轴抵抗矩: W x=17.665cm3型材计算校核处壁厚: t=2.000mm型材截面面积矩: Ss= 4.792cm3（5）型材的强度计算:校核依据: 1.4M w/W≤ｆa=84.200N/mm^2σ=1.4×M w×103/W x =1.4×0.962×103/17.665 =76.24N/mm276.24N/mm2≤ｆa=84.200N/mm^2杆件强度可以满足!（6）杆件抗剪计算:校核依据: τmax≤[τ]=48.900N/mm2Q w:风荷载作用下剪力标准值(kN)Q:风荷载作用下剪力设计值(kN)Q=1.4×Q w=1.4×1.834 =2.568kN（7）杆件剪应力:τ: 杆件剪应力:Ss: 杆件型材截面面积矩: 4.792cm3I x: 杆件型材截面惯性矩: 61.826cm4t: 杆件壁厚: 2.000mmτ=Q×Ss×100/Ix/t =2.568×4.792×100/61.826/2.000 =9.952N/mm29.952N/mm2≤48.900N/mm2杆件抗剪强度可以满足!（8）杆件刚度的计算:校核依据:Umax≤[U]=15mm 且Umax≤L/120U:杆件最大挠度(mm)U1:受力构件在第一受荷单元作用下的最大挠度(mm)U2:受力构件在第二受荷单元作用下的最大挠度(mm)U1=5×q×W1×L4×103/(2×384×E×I)=5×1.63×1.000×2.2504×103/(2×384×0.7×61.826)=6.117mmU2=5×q×W1×L4×103/(2×384×E×I)=5×1.63×1.000×2.2504×103/(2×384×0.7×61.826)=6.117mm杆件最大挠度:U=U1+U2 =6.117＋6.117=12.234mm12.234mm <15mmD u: 相对挠度值:杆件长度:2.250mD u=U/2.250/1000 =12.234/2250 =1/185<1/120挠度满足要求!附：参考资料1、《铝合金门窗工程设计、施工及验收规范》 DBJ 15-30-20022、《玻璃幕墙工程技术规范应用手册》中国建筑工业出版社3、《建筑结构荷载规范》 GB 5009-20014、《机械设计手册》机械工业出版社5、《建筑玻璃应用技术规程》 JGJ 113-20036、《玻璃幕墙工程技术规范》 JGJ 102-2003。

建筑门窗抗风压性能计算书I、计算依据：《建筑玻璃应用技术规程》 JGJ 113-2009《钢结构设计规范》 GB 50017-2003《建筑结构荷载规范》 GB 50009-2001 2006版《铝合金门窗》 GB/T 8478-2008《铝合金结构设计规范 GB 50429-2007》《建筑门窗术语 GB/T 5823-2008》《建筑门窗洞口尺寸系列 GB/T 5824-2008》《建筑外门窗保温性能分级及检测方法 GB/T 8484-2008》《建筑外门窗空气声隔声性能分级及检测方法 GB/T 8485-2008》《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T 7106-2008》《铝合金建筑型材第一部分：基材 GB 5237.1-2008》《铝合金建筑型材第二部分：阳极氧化型材 GB 5237.2-2008》《铝合金建筑型材第三部分：电泳涂漆型材 GB 5237.3-2008》《铝合金建筑型材第四部分：粉末喷涂型材 GB 5237.4-2008》《铝合金建筑型材第五部分：氟碳漆喷涂型材 GB 5237.5-2008》《铝合金建筑型材第六部分：隔热型材 GB 5237.6-2008》II、详细计算一、风荷载计算1)工程所在省市：山东2)工程所在城市：济南市3)门窗安装最大高度z：20 米4)门窗系列：山东华建铝材-GR63隔热内平开窗5)门窗尺寸：门窗宽度W＝1470 mm 门窗高度H＝1500 mm6)门窗样式图：1 风荷载标准值计算:W k= βgz*μS1*μZ*W0(按《建筑结构荷载规范》GB 50009-2001 2006版 7.1.1-2)1.1 基本风压 W0= 450 N/m2(按《建筑结构荷载规范》GB 50009-2001 2006版规定,采用50年一遇的风压，但不得小于0.3 KN/m21.2 阵风系数βgz 计算:1)A类地区：βgz=0.92*(1+2μf)其中：μf=0.5*35^(1.8*(-0.04))*(z/10)^(-0.12),z为安装高度；2)B类地区：βgz=0.89*(1+2μf)其中：μf=0.5*35^(1.8*(0))*(z/10)^(-0.16),z为安装高度；3)C类地区：βgz=0.85*(1+2μf)其中：μf=0.5*35^(1.8*(0.06))*(z/10)^(-0.22),z为安装高度；4)D类地区：βgz=0.80*(1+2μf)其中：μf=0.5*35^(1.8*(0.14))*(z/10)^(-0.30),z为安装高度；安装高度z＜5米时,按5米时的阵风系数取值。

建发花园四期铝合金门窗结构计算门窗设计计算书设计：校对：审核：批准：浙江亚厦幕墙有限公司二〇〇八年一月目录窗高1.5米标高38.7米门窗设计计算书 (1)一、计算引用的规范、标准及资料 (1)1.建筑设计规范： (1)2.玻璃规范： (1)3.钢材规范： (2)4.胶类及密封材料规范： (2)5.门窗及五金件规范： (2)6.《建筑结构静力计算手册》(第二版) (3)7.土建图纸： (3)二、基本参数 (3)1.门窗所在地区： (3)2.地面粗糙度分类等级： (3)三、门窗承受荷载计算 (3)四、门窗玻璃的选用与校核 (4)1.玻璃板块荷载计算： (5)2.玻璃的强度计算： (5)3.玻璃最大挠度校核： (7)五、门窗竖中挺计算 (7)1.竖中挺计算简图的确定： (7)2.选用竖中挺材料的截面特性： (8)3.风荷载作用的线荷载集度(按矩形分布)： (8)4.门窗竖中挺荷载分配： (9)5.竖中挺在左受荷单元力作用下的受力分析： (10)6.竖中挺在右受荷单元力作用下的受力分析： (10)7.竖中挺的抗弯强度计算： (10)8.竖中挺的挠度计算： (11)9.竖中挺的抗剪计算： (12)窗高1.5米标高78米门窗设计计算书 (12)一、计算引用的规范、标准及资料 (12)1.建筑设计规范： (12)2.玻璃规范： (13)3.钢材规范： (13)4.胶类及密封材料规范： (14)5.门窗及五金件规范： (14)6.《建筑结构静力计算手册》(第二版) (15)7.土建图纸： (15)二、基本参数 (15)1.门窗所在地区： (15)2.地面粗糙度分类等级： (15)三、门窗承受荷载计算 (15)四、门窗玻璃的选用与校核 (16)1.玻璃板块荷载计算： (16)2.玻璃的强度计算： (17)3.玻璃最大挠度校核： (18)五、门窗竖中挺计算 (19)1.竖中挺计算简图的确定： (19)2.选用竖中挺材料的截面特性： (19)3.风荷载作用的线荷载集度(按矩形分布)： (20)4.门窗竖中挺荷载分配： (20)5.竖中挺在左受荷单元力作用下的受力分析： (21)6.竖中挺在右受荷单元力作用下的受力分析： (21)7.竖中挺的抗弯强度计算： (22)8.竖中挺的挠度计算： (22)9.竖中挺的抗剪计算： (23)窗高1.95米标高78米门窗设计计算书 (24)一、计算引用的规范、标准及资料 (24)1.建筑设计规范： (24)2.玻璃规范： (24)3.钢材规范： (25)4.胶类及密封材料规范： (25)5.门窗及五金件规范： (25)6.《建筑结构静力计算手册》(第二版) (26)7.土建图纸： (26)二、基本参数 (26)1.门窗所在地区： (26)2.地面粗糙度分类等级： (26)三、门窗承受荷载计算 (26)四、门窗玻璃的选用与校核 (27)1.玻璃板块荷载计算： (28)2.玻璃的强度计算： (28)3.玻璃最大挠度校核： (30)五、门窗竖中挺计算 (30)1.竖中挺计算简图的确定： (30)2.选用竖中挺材料的截面特性： (31)3.风荷载作用的线荷载集度(按矩形分布)： (31)4.门窗竖中挺荷载分配： (32)5.竖中挺在左受荷单元力作用下的受力分析： (33)6.竖中挺在右受荷单元力作用下的受力分析： (33)7.竖中挺的抗弯强度计算： (33)8.竖中挺的挠度计算： (34)9.竖中挺的抗剪计算： (35)窗高2.45米标高3.05米门窗设计计算书 (35)一、计算引用的规范、标准及资料 (35)1.建筑设计规范： (35)2.玻璃规范： (36)3.钢材规范： (36)4.胶类及密封材料规范： (37)5.门窗及五金件规范： (37)6.《建筑结构静力计算手册》(第二版) (38)7.土建图纸： (38)二、基本参数 (38)1.门窗所在地区： (38)2.地面粗糙度分类等级： (38)三、门窗承受荷载计算 (38)四、门窗玻璃的选用与校核 (39)1.玻璃的强度计算： (39)2.玻璃最大挠度校核： (40)五、门窗竖中挺计算 (40)1.竖中挺计算简图的确定： (41)2.选用竖中挺材料的截面特性： (41)3.风荷载作用的线荷载集度(按矩形分布)： (41)4.门窗竖中挺荷载分配： (42)5.竖中挺在左受荷单元力作用下的受力分析： (43)6.竖中挺在右受荷单元力作用下的受力分析： (43)7.竖中挺的抗弯强度计算： (44)8.竖中挺的挠度计算： (44)9.竖中挺的抗剪计算： (45)窗高3米标高7.15米门窗设计计算书 (45)一、计算引用的规范、标准及资料 (45)1.建筑设计规范： (45)2.玻璃规范： (46)3.钢材规范： (46)4.胶类及密封材料规范： (47)5.门窗及五金件规范： (47)6.《建筑结构静力计算手册》(第二版) (48)7.土建图纸： (48)二、基本参数 (48)1.门窗所在地区： (48)2.地面粗糙度分类等级： (48)三、门窗承受荷载计算 (48)四、门窗玻璃的选用与校核 (49)1.玻璃的强度计算： (49)2.玻璃最大挠度校核： (50)五、门窗竖中挺计算 (50)1.竖中挺计算简图的确定： (51)2.选用竖中挺材料的截面特性： (51)3.风荷载作用的线荷载集度(按矩形分布)： (51)4.门窗竖中挺荷载分配： (52)5.竖中挺在左受荷单元力作用下的受力分析： (53)6.竖中挺在右受荷单元力作用下的受力分析： (53)7.竖中挺的抗弯强度计算： (54)8.竖中挺的挠度计算： (54)9.竖中挺的抗剪计算： (55)窗高6.18米标高78米门窗设计计算书 (55)一、计算引用的规范、标准及资料 (55)1.建筑设计规范： (56)2.玻璃规范： (56)3.钢材规范： (56)4.胶类及密封材料规范： (57)5.门窗及五金件规范： (57)6.《建筑结构静力计算手册》(第二版) (58)7.土建图纸： (58)二、基本参数 (58)1.门窗所在地区： (58)2.地面粗糙度分类等级： (58)3.抗震烈度： (58)三、门窗承受荷载计算 (58)1.风荷载标准值计算： (58)2.垂直于门窗平面的分布水平地震作用标准值： (59)3.作用效应组合： (59)四、门窗立柱计算 (60)1.立柱型材选材计算： (60)2.确定材料的截面参数： (61)3.选用立柱型材的截面特性： (62)4.立柱的抗弯强度计算： (63)5.立柱的挠度计算： (63)6.立柱的抗剪计算： (63)五、门窗横梁计算 (64)1.横梁型材选材计算： (65)2.确定材料的截面参数： (66)3.选用横梁型材的截面特性： (67)4.门窗横梁的抗弯强度计算： (68)5.横梁的挠度计算： (68)6.横梁的抗剪计算：(三角荷载作用下) (68)六、门窗玻璃的选用与校核 (69)1.玻璃板块荷载计算： (70)2.玻璃的强度计算： (71)3.玻璃最大挠度校核： (72)七、连接件计算 (73)1.横梁与角码间连结： (73)2.角码与立柱连接： (74)3.立柱与主结构连接 (76)八、门窗埋件计算(后补锚栓) (77)1.荷载标准值计算： (77)2.拉拔实验拉拔力计算： (78)九、门窗焊缝计算 (79)1.受力分析： (79)2.焊缝特性参数计算： (79)3.焊缝校核计算： (80)十、玻璃门窗伸缩及紧固计算 (80)1.立柱连接伸缩缝计算： (80)2.玻璃镶嵌槽紧固螺钉抗拉强度计算： (80)3.玻璃边缘到边框槽底间隙计算： (81)12mm全玻璃幕墙设计计算书 (81)一、计算引用的规范、标准及资料 (81)1.幕墙设计规范： (81)2.建筑设计规范： (82)3.玻璃规范： (82)4.钢材规范： (83)5.胶类及密封材料规范： (83)6.《建筑结构静力计算手册》(第二版) (83)7.土建图纸： (83)二、基本参数 (83)1.幕墙所在地区： (83)2.地面粗糙度分类等级： (83)3.抗震烈度： (84)三、幕墙承受荷载计算 (84)1.风荷载标准值计算： (84)2.垂直于幕墙平面的分布水平地震作用标准值： (85)3.作用效应组合： (85)四、全玻璃幕墙大面玻璃的计算 (85)1.玻璃板块荷载计算： (86)2.玻璃的强度计算： (86)3.玻璃最大挠度校核： (87)五、全玻璃幕墙玻璃肋及结构胶的校核 (87)1.肋截面高度的校核： (88)2.玻璃肋的挠度计算： (88)3.胶缝强度的校核: (88)4.地震作用下结构胶粘结厚度： (88)12mm吊挂玻璃幕墙设计计算书 (89)一、计算引用的规范、标准及资料 (89)1.幕墙设计规范： (89)2.建筑设计规范： (89)3.玻璃规范： (90)4.钢材规范： (90)5.胶类及密封材料规范： (91)6.《建筑结构静力计算手册》(第二版) (91)7.土建图纸： (91)二、基本参数 (91)1.幕墙所在地区： (91)2.地面粗糙度分类等级： (91)3.抗震烈度： (91)三、幕墙承受荷载计算 (91)1.风荷载标准值计算： (91)2.垂直于幕墙平面的分布水平地震作用标准值： (92)3.作用效应组合： (92)四、全玻璃幕墙大面玻璃的计算 (93)1.玻璃板块荷载计算： (93)2.玻璃的强度计算： (94)3.玻璃最大挠度校核： (94)五、全玻璃幕墙玻璃肋及结构胶的校核 (95)1.肋截面高度的校核： (95)2.玻璃肋的挠度计算： (95)3.胶缝强度的校核: (96)4.地震作用下结构胶粘结厚度： (96)窗高1.5米标高38.7米门窗设计计算书一、计算引用的规范、标准及资料1.建筑设计规范：《建筑结构荷载规范》 GB50009-2001《钢结构设计规范》 GB50017-2003《冷弯薄壁型钢结构设计规范》 GB50018-2002《高层民用钢结构技术规程》 JGJ99-98《建筑设计防火规范》 GBJ16-87(2001版) 《高层民用建筑设计防火规范》 GB50045-2001《建筑物防雷设计规范》 GB50057-2000《工程抗震术语标准》 JGJ/T97-95《中国地震烈度表》 GB/T17742-1999《建筑抗震设计规范》 GB50011-2001《建筑抗震设防分类标准》 GB50223-2004《中国地震动参数区划图》 GB18306-2000《采暖通风与空气调节设计规范》 GB50019-2003《高层建筑混凝土结构技术规程》 JGJ3-2002《混凝土结构设计规范》 GB50010-2002《民用建筑热工设计规范》 GB50176-93《民用建筑隔声设计规范》 GBJ118-88《建筑结构可靠度设计统一标准》 GB50068-2001《建筑装饰工程施工质量验收规范》 GB50210-2001《建筑钢结构焊接技术规程》 JGJ81-2002《钢结构防火涂料》 GB14907-2002《碳钢焊条》 GB/T5117-1995《低合金钢焊条》 GB/T5118-1995《铝型材截面几何参数算法及计算机程序要求》 YS/T437-20002.玻璃规范：《建筑玻璃应用技术规程》 JGJ113-2003《普通平板玻璃》 GB4871-1995《浮法玻璃》 GB11614－1999《钢化玻璃》 GB/T9963-1998《幕墙用钢化玻璃与半钢化玻璃》 GB/T17841-1999《建筑用安全玻璃防火玻璃》 GB15763.1-2001《中空玻璃》 GB/T11944-2002《夹层玻璃》 GB9962-1999《镀膜玻璃第一部分阳光控制镀膜玻璃》 GB/T18915.1-2002 《镀膜玻璃第二部分低辐射镀膜玻璃》 GB/T18915.2-2002 《热反射玻璃》 JC693-1998《热弯玻璃》 JC/T915-20033.钢材规范：《不锈钢棒》 GB/T1220-1992 《不锈钢冷加工钢棒》 GB/T4226-1984 《不锈钢冷扎钢板》 GB/T3280-1992 《不锈钢热扎钢板》 GB/T4237-1992 《不锈钢热扎钢带》 GB/T5090《冷拔异形钢管》 GB/T3094-2000 《碳素结构钢》 GB/T700-1988 《优质碳素结构钢》 GB/T699-1999 《合金结构钢》 GB/T3077-1999 《不锈钢和耐热钢冷扎带钢》 GB/T4239-1991 《高耐候结构钢》 GB/T4171-2000 《焊接结构用耐候钢》 GB/T4172-2000 《低合金高强度结构钢》 GB/T1591-1994 《碳素结构和低合金结构钢热轧薄钢板及钢带》 GB/T912-1989 《碳素结构和低合金结构钢热轧厚钢板及钢带》 GB/T3274-1988 《结构用无缝钢管》 JBJ102《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-1992 4.胶类及密封材料规范：《混凝土接缝用密封胶》 JC/T881-2001 《硅酮建筑密封胶》 GB/14683-2003 《建筑用硅酮结构密封胶》 GB16776-2003 《聚硫建筑密封胶》 JC483-1992 《中空玻璃用弹性密封剂》 JC486- 2001 《幕墙玻璃接缝用密封胶》 JC/T882-2001 《石材幕墙接缝用密封胶》 JC/T883-2001 《中空玻璃用丁基热熔密封胶》 JC/T914-2003 《彩色钢板用建筑密封胶》 JC/T884-2001 《工业用橡胶板》 GB/T5574-1994 《绝热用岩棉、矿棉及其制品》 GB/T11835-98 《建筑用防霉密封胶》 JC/T885-2001 《建筑表面用有机硅防水剂》 JC/T902-2002 《聚氨酯建筑密封胶》 JC/T482-2003 5.门窗及五金件规范：《铝合金门》 GB/T8478-2003 《铝合金窗》 GB/T8479-2003 《建筑外窗抗风压性能分级及检测方法》 GB/T7106-2002 《建筑外窗气密性能分级及检测方法》 GB/T7107-2002 《建筑外窗水密性能分级及检测方法》 GB/T7108-2002 《建筑外窗空气隔声性能分级及检测方法》 GB/T8485-2002 《铝合金门窗工程设计、施工及验收规范》 DBJ15-30-2002 《建筑外窗采光性能分级及检测方法》 GB/T11976-2002 《地弹簧》 GB/T9296-1988 《平开铝合金窗执手》 GB/T9298-1988 《铝合金窗不锈钢滑撑》 GB/T9300-1988《铝合金门插销》 GB/T9297-1988《铝合金窗撑挡》 GB/T9299-1988《铝合金门窗拉手》 GB/T9301-1988《铝合金窗锁》 GB/T9302-1988《铝合金门锁》 GB/T9303-1988《闭门器》 GB/T9305-1988《推拉铝合金门窗用滑轮》 GB/T9304-1988《紧固件螺栓和螺钉》 GB/T5277《十字槽盘头螺钉》 GB/T818-2000《紧固件机械性能螺栓、螺钉和螺柱》 GB3098.1-2000《紧固件机械性能螺母粗牙螺纹》 GB3098.2-2000《紧固件机械性能螺母细牙螺纹》 GB3098.4-2000《紧固件机械性能自攻螺钉》 GB3098.5-2000《紧固件机械性能不锈钢螺栓、螺钉、螺柱》 GB3098.6-2000《紧固件机械性能不锈钢螺母》 GB3098.15-2000《螺纹紧固件应力截面积和承载面积》 GB/T16823.1-19976.《建筑结构静力计算手册》(第二版)7.土建图纸：二、基本参数1.门窗所在地区：厦门地区；2.地面粗糙度分类等级：按《建筑结构荷载规范》(GB50009-2001)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区； C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按B类地区考虑。

铝合金窗抗风压计算书一、计算依据二、风荷载计算1、基本情况：门窗计算风荷最大标高取70米；根据工程所处的地理位置，其风压高度变化系数按C类算。

平开窗的受力杆件MQ25-24a最大计算长度为2400mm，杆件两边的最大受力宽度为:1375mm,；推拉窗的受力杆件QLC30-25最大计算长度为:1960mm，杆件两边的最大受力宽度为148 0mm。

2、风荷载标准值的计算风荷载标准值ωk=βzμSμZωO (资料③P24式7.1.1-1)ωk—风荷载设计标准值βZ—高度Z处的阵风系数， (资料③P44表7.5.1)μS—风荷载体型系数，取μS =0.8 (资料③P27表7.3.1)ωO—基本风压，取ωO =0.7KPa (资料③全国基本风压分布图)μz—风压高度变化系数, （资料③P25表7.2.1）风荷载标准值计算：ωk=βzμSμZωO =1.66×0.8×1.45×0.7=1.35KPa三、主要受力构件的设计及校核1、受力构件的截面参数根据（ BH^3-bh^3 ）/12 Ix=0.0491(D4 – d4 ) (资料④P112表1-63)Ix1=Ix+a2 F W=I/h (资料④P106表1-62)则平开窗的受力构件的惯性矩I为118684m4,抗弯模量为5395 m3；推拉窗的受力构件的惯性矩I为119638.67m4，抗弯模量为7477.42m3。

2、受力构件的设计根据挠度计算公式：μmax = 5qL^4 /（384EI） (资料②P494表5-31)其中线荷载计算值：q = awk /2 (资料②P494)装单层玻璃时，型材许允挠度：μmax< L /120，且绝对挠不大于15mm（资料③）则有：5awk L^4 /（2x384EI）<L/120当L/120≥15时，则有：5awk L4 /（2x384EI）<15E-铝合金型材的弹性模量，取E=0.7×105(1)平开窗受力杆件的长度为2400mm其两边最大的受力宽度为1375mm 时满足要求的型材截面惯性矩：I>5×120awk L^3 /（2×384E）=263513.25mm^4> 118684mm^4则构件的截面惯性矩不能满足挠度要求,故需在铝合金型材内加经防腐处理的冷轧槽钢。

铝合金门窗设计计算书设计:校对:审核:批准:三月目录1 计算引用的规范、标准及资料...................................................................................................... 错误!未定义书签。

1.1 门窗及相关设计规范: (1)1.2 建筑设计规范: (1)1.3 铝材规范: (2)1.4 玻璃规范: (2)1.5 钢材规范: (2)1.6 胶类及密封材料规范: (3)1.7 门窗及五金件规范: (3)1.8 相关物理性能等级测试方法: (4)1.9 《建筑结构静力计算手册》(第二版) ............................................................................. 错误!未定义书签。

1.10 土建图纸: (5)2 基本参数 ............................................................................................................................................... 错误!未定义书签。

2.1 门窗所在地区 ......................................................................................................................... 错误!未定义书签。

2.2 地面粗糙度分类等级............................................................................................................ 错误!未定义书签。

建发花园四期铝合金门窗结构计算门窗设计计算书设计：校对：审核：批准：浙江亚厦幕墙有限公司二〇〇八年一月目录窗高1.5米标高38.7米门窗设计计算书........................................................... 错误！未定义书签。

一、计算引用的规范、标准及资料................................................................... 错误！未定义书签。

1.建筑设计规范：........................................................................................ 错误！未定义书签。

2.玻璃规范：................................................................................................ 错误！未定义书签。

3.钢材规范：................................................................................................ 错误！未定义书签。

4.胶类及密封材料规范：............................................................................ 错误！未定义书签。

5.门窗及五金件规范：................................................................................ 错误！未定义书签。

6.《建筑结构静力计算手册》(第二版) ....................... 错误！未定义书签。

建筑门窗热工性能计算书I、设计依据：《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003《民用建筑热功设计规范》GB50176-93《公共建筑节能设计标准》GB50189-2005《建筑玻璃应用技术规程》JGJ113-2003《建筑门窗玻璃幕墙热工计算规程》JGJ/T151-2008相关计算和定义均按照ISO10077-1和ISO10077-2的方法进行计算和定义II、计算基本条件：1、设计或评价建筑门窗、玻璃幕墙定型产品的热工参数时，所采用的环境边界条件应统一采用本标准规定的计算条件。

2、计算实际工程所用的建筑门窗和玻璃幕墙热工性能所采用的边界条件应符合相应的建筑设计或节能设计标准。

3、各种情况下都应选用下列光谱：S(λ)：标准太阳辐射光谱函数（ISO 9845-1）D(λ)：标准光源光谱函数（CIE D65，ISO 10526）R(λ)：视见函数（ISO/CIE 10527）。

4、冬季计算标准条件应为：室内环境温度：T in=20℃室外环境温度：T out=0℃内表面对流换热系数：h c,in=3.6 W/m2.K外表面对流换热系数：h c,out=20 W/m2.K室外平均辐射温度：T rm =Tout太阳辐射照度：I s=300 W/m25、夏季计算标准条件应为：室内环境温度：T in=25℃室外环境温度：T out=30℃内表面对流换热系数：h c,in=2.5 W/m2.K外表面对流换热系数：h c,out=16 W/m2.K室外平均辐射温度：T rm=Tout太阳辐射照度：I s=500 W/m26、计算传热系数应采用冬季计算标准条件，并取I s= 0 W/m2。
