蜗杆减速器。

目录一、课程设计任务书 (2)二、传动方案 (3)三、选择电动机........................................................................ 错误！未定义书签。

四、计算传动装置的总传动比及其分配各级传动比.............. 错误！未定义书签。

五、传动装置的运动和动力参数.............................................. 错误！未定义书签。

六、确定蜗杆的尺寸.................................................................. 错误！未定义书签。

七、减速器轴的设计计算.......................................................... 错误！未定义书签。

八、键联接的选择与验算........................................................ 错误！未定义书签。

九、密封和润滑.......................................................................... 错误！未定义书签。

十、铸铁减速器箱主要结构尺寸.............................................. 错误！未定义书签。

十一、减速器附件的设计.......................................................... 错误！未定义书签。

十二、小结.. (5)十三、参考文献 (5)一、课程设计任务书2007—2008学年第 1 学期机械工程学院（系、部）材料成型及控制工程专业 05-1 班级课程名称：机械设计设计题目：蜗轮蜗杆传动减速器的设计完成期限：自 2007年 12 月 31 日至 2008年 1 月 13 日共 2 周指导教师（签字）：年月日系（教研室）主任（签字）：年月日选A型，则：[1]、《机械设计》（第八版）濮良贵，纪名刚主编[2]、《机械设计课程设计》金清肃主编华中科技大学出版社。

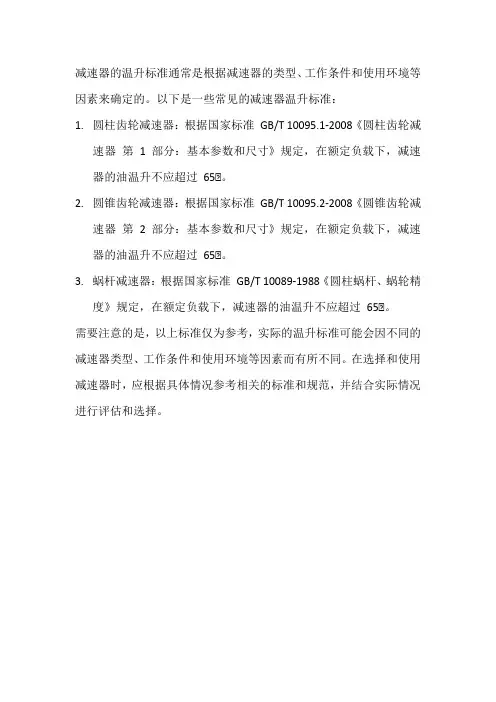

减速器的温升标准通常是根据减速器的类型、工作条件和使用环境等因素来确定的。

以下是一些常见的减速器温升标准：
1.圆柱齿轮减速器：根据国家标准GB/T 10095.1-2008《圆柱齿轮减
速器第 1 部分：基本参数和尺寸》规定，在额定负载下，减速器的油温升不应超过65℃。

2.圆锥齿轮减速器：根据国家标准GB/T 10095.2-2008《圆锥齿轮减
速器第 2 部分：基本参数和尺寸》规定，在额定负载下，减速器的油温升不应超过65℃。

3.蜗杆减速器：根据国家标准GB/T 10089-1988《圆柱蜗杆、蜗轮精
度》规定，在额定负载下，减速器的油温升不应超过65℃。

需要注意的是，以上标准仅为参考，实际的温升标准可能会因不同的减速器类型、工作条件和使用环境等因素而有所不同。

在选择和使用减速器时，应根据具体情况参考相关的标准和规范，并结合实际情况进行评估和选择。

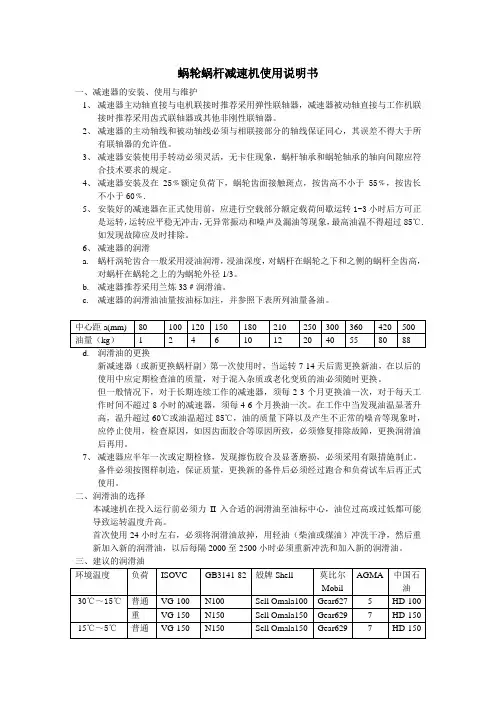

蜗轮蜗杆减速机使用说明书一、减速器的安装、使用与维护1、减速器主动轴直接与电机联接时推荐采用弹性联轴器，减速器被动轴直接与工作机联接时推荐采用齿式联轴器或其他非刚性联轴器。

2、减速器的主动轴线和被动轴线必须与相联接部分的轴线保证同心，其误差不得大于所有联轴器的允许值。

3、减速器安装使用手转动必须灵活，无卡住现象，蜗杆轴承和蜗轮轴承的轴向间隙应符合技术要求的规定。

4、减速器安装及在25﹪额定负荷下，蜗轮齿面接触斑点，按齿高不小于55﹪，按齿长不小于60﹪.5、安装好的减速器在正式使用前，应进行空载部分额定载荷间歇运转1-3小时后方可正是运转，运转应平稳无冲击，无异常振动和噪声及漏油等现象，最高油温不得超过85℃.如发现故障应及时排除。

6、减速器的润滑a.蜗杆涡轮齿合一般采用浸油润滑，浸油深度，对蜗杆在蜗轮之下和之侧的蜗杆全齿高，对蜗杆在蜗轮之上的为蜗轮外径1/3。

b.减速器推荐采用兰炼33﹟润滑油。

c.减速器的润滑油油量按油标加注，并参照下表所列油量备油。

新减速器（或新更换蜗杆副）第一次使用时，当运转7-14天后需更换新油，在以后的使用中应定期检查油的质量，对于混入杂质或老化变质的油必须随时更换。

但一般情况下，对于长期连续工作的减速器，须每2-3个月更换油一次，对于每天工作时间不超过8小时的减速器，须每4-6个月换油一次。

在工作中当发现油温显著升高，温升超过60℃或油温超过85℃，油的质量下降以及产生不正常的噪音等现象时，应停止使用，检查原因，如因齿面胶合等原因所致，必须修复排除故障，更换润滑油后再用。

7、减速器应半年一次或定期检修，发现擦伤胶合及显著磨损，必须采用有限措施制止。

备件必须按图样制造，保证质量，更换新的备件后必须经过跑合和负荷试车后再正式使用。

二、润滑油的选择本减速机在投入运行前必须力II入合适的润滑油至油标中心，油位过高或过低都可能导致运转温度升高。

首次使用24小时左右，必须将润滑油放掉，用轻油（柴油或煤油）冲洗干净，然后重新加入新的润滑油，以后每隔2000至2500小时必须重新冲洗和加入新的润滑油。

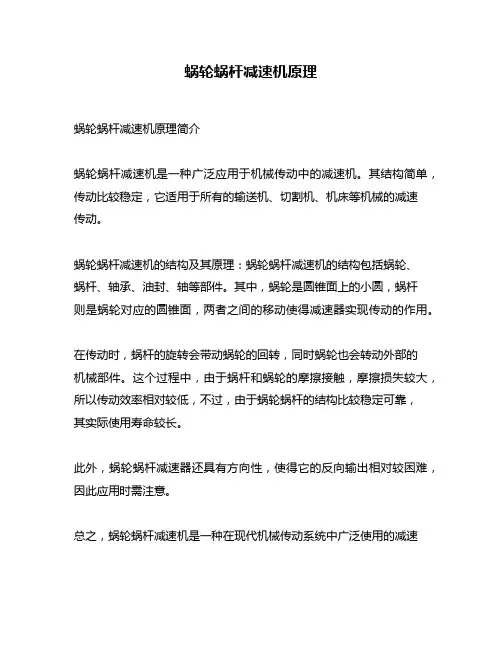

蜗轮蜗杆减速机原理
蜗轮蜗杆减速机原理简介
蜗轮蜗杆减速机是一种广泛应用于机械传动中的减速机。

其结构简单，传动比较稳定，它适用于所有的输送机、切割机、机床等机械的减速
传动。

蜗轮蜗杆减速机的结构及其原理：蜗轮蜗杆减速机的结构包括蜗轮、
蜗杆、轴承、油封、轴等部件。

其中，蜗轮是圆锥面上的小圆，蜗杆
则是蜗轮对应的圆锥面，两者之间的移动使得减速器实现传动的作用。

在传动时，蜗杆的旋转会带动蜗轮的回转，同时蜗轮也会转动外部的
机械部件。

这个过程中，由于蜗杆和蜗轮的摩擦接触，摩擦损失较大，所以传动效率相对较低，不过，由于蜗轮蜗杆的结构比较稳定可靠，
其实际使用寿命较长。

此外，蜗轮蜗杆减速器还具有方向性，使得它的反向输出相对较困难，因此应用时需注意。

总之，蜗轮蜗杆减速机是一种在现代机械传动系统中广泛使用的减速
器，其原理比较简单，使用寿命长，比较可靠，可被广泛应用于所有的输送机、切割机、机床等机械的减速传动。

上海锡蓝减速机有限公司RV蜗杆减速器性能特点：1、机械结构紧凑、体积轻巧、小型高效；2、热交换性能好、散热快、适合用于长时间运转。

3、安装简易、灵活轻捷、性能优越、易于维护检修；4、传动速比大、扭矩大、承受过载能力高；5、运行平稳、环保噪音小、经久耐用；6、适用性强、安全可靠性大由铝合金压铸构造而成的机身提供了多种安装方式；7、条形状表面保证了良好的严密性和有效的散热性能；8、经过淬火以及坚固的蜗杆轴保住了高效能和高输出扭矩。

1、蜗轮减速机外观采用先进的方箱形结构，用金属模具以化质名合金压铸而成，外形美观、轻巧玲珑、散热快、安装方便。

2、减速箱多面均可安装，十分灵活、保养简单、维修容易。

3、工作运行平稳，宁静、噪音小、输出转矩在。

传动效率高，安全可靠。

4、不依赖其他传动部件，可直接安装，采用专机生产、效率高、成本降低、价格便宜、经济实用。

RV蜗杆减速器的使用说明：1、在户外工作时，要做好防晒、防撞和防雨措施。

2、要放在平整或刚性支撑面的地方，且避免周围一切可预见的震动，最好用垫圈预紧地脚螺栓。

3、箱体内应保留足够的润滑油，并定时检查。

RV蜗杆减速器是一种新型减速设备，其结构紧凑、体积轻巧、小型高效。

按Q/MD1-2000技术质量标准设计制造。

产品在符合按国家标准GB10085-88蜗杆轮参数基础之上，RV 蜗轮减速机吸取国内外最先进科技，独具新颖一格的“方箱型”外结构，箱体外形美观，以优质铝合金压铸而成，国际通用标准规格的BHADE减速机就是RV蜗轮减速机系列，即铝壳减速机。

型号示例：RV50-30-0.55FA-SZ RV：表示蜗轮蜗杆减速机50：表示中心距50mm或者机型号30：表示速比是300.55FA：表示孔输入电机功率0.55KW SZ：表示带双轴输出。

一级蜗轮蜗杆减速器设计解释书第一章绪论盘算机帮助设计及帮助制作（CAD/CAM）技巧是当今设计以及制作范畴广泛采取的先辈技巧.本次设计是蜗轮蜗杆减速器,经由过程本课题的设计,将进一步深刻地对这一技巧进行深刻地懂得和进修.1.1.1 本设计的设计请求机械零件的设计是全部机械设计工作中的一项重要的具体内容,是以,必须从机械整体动身来斟酌零件的设计.设计零件的步调平日包含：选择零件的类型;肯定零件上的载荷;零件掉效剖析;选择零件的材料;经由过程承载才能盘算初步肯定零件的重要尺寸;剖析零部件的构造合理性;作出零件工作图和不见装配图.对一些由专门工场大批临盆的尺度件主如果依据机械工作要乞降承载才能盘算,由尺度中合理选择.依据工艺性及尺度化等原则对零件进行构造设计,是剖析零部件构造合理性的基本.有了精确的剖析和盘算,而假如零件的构造不合理,则不但不克不及省工省料,甚至使互相组合的零件不克不及装配成合乎机械工作和维修请求的优越部件,或者根本装不起来.1.2.（1）国内减速机产品成长状态国内的减速器多以齿轮传动,蜗杆传动为主,但广泛消失着功率与重量比小,或者传动比大而机械效力过低的问题.别的材料品德和工艺程度上还有很多弱点.因为在传动的理论上,工艺水温和材料品德方面没有冲破,是以没能从根本上解决传递功率大,传动比大,体积小,重量轻,机械效力高级这些根本请求.（2）国外减速机产品成长状态国外的减速器,以德国.丹麦和日本处于领先地位,特殊在材料和制作工艺方面占领优势,减速器工作靠得住性好,应用寿命长.但其传动情势仍以定轴齿轮迁移转变为主,体积和重量问题也未能解决好.当今的减速器是向着大功率.大传动比.小体积.高机械效力以及应用寿命长的偏向成长.本设计的设计请求机械零件的设计是全部机械设计工作中的一项重要的具体内容,是以,必须从机械整体动身来斟酌零件的设计盘算,而假如零件的构造不合理,则不但不克不及省工省料,甚至使互相组合的零件不克不及装配成合乎机械工作和维修请求的优越部件,或者根本装不起来.机械的经济性是一个分解性指标,设计机械时应最大限度的斟酌经济性.进步设计制作经济性的重要门路有：①尽量采取先辈的现代设计理论个办法,力争参数最优化,以及应用CAD技巧,加速设计进度,下降设计成本;②合理的组织设计和制作进程;③最大限度地采取尺度化.系列化及通用化零部件;④合理地选择材料,改良零件的构造工艺性,尽可能采取新材料.新构造.新工艺和新技巧,使其用料少.质量轻.加工费用低.易于装配⑤努力改良机械的造型设计,扩展发卖量.进步机械应用经济性的重要门路有：①进步机械的机械化.主动化程度,以进步机械的临盆率和临盆产品的质量;②选用高效力的传动体系和支承装配,从而下降能源消费和临盆成本;③留意采取恰当的防护.润滑和密封装配,以延伸机械的应用寿命,并防止情形污染.机械在预定工作刻日内必须具有必定的靠得住性.进步机械靠得住度的症结是进步其构成零部件的靠得住度.此外,从机械设计的角度斟酌,肯定恰当的靠得住性程度,力争构造简略,削减零件数量,尽可能选用尺度件及靠得住零件,合理设计机械的组件和部件以及须要时拔取较大的安然系数等,对进步机械靠得住度也是十分有用的.1.4.研讨内容（设计内容）（1）蜗轮蜗杆减速器的特色蜗轮蜗杆减速器的特色是具有反向自锁功效,可以有较大的减速化,输入轴和输出轴不在统一轴线上,也不在统一平面上.但是一般体积较大,传动效力不高,精度不高.蜗轮蜗杆减速器是以蜗杆为主动装配,实现传动和制动的一种机械装配.当蜗杆作为传动装配时,在蜗轮蜗杆合营感化下,使机械运行起来,在此进程中蜗杆传动根本上战胜了以往带传动的摩擦损耗;在蜗杆作为制动装配时,蜗轮,蜗杆的啮合,可使机械在运行时停下来,这个进程中蜗杆蜗轮的啮合静摩擦达到最大,可使活动中的机械在刹时停滞.在工业临盆中既节俭了时光又增长了临盆效力,而在工艺设备的机械减速装配,深受用户的佳誉,是面前当代工业设备实现大小扭矩,大速比,低噪音,高稳固机械减速传动独揽装配的最佳选择.（2）计划订定A.箱体(1)：蜗轮蜗杆箱体内壁线的肯定; (2)：轴承孔尺寸的肯定;(3)：箱体的构造设计;a.箱体壁厚及其构造尺寸的肯定b. 轴承旁衔接螺栓凸台构造尺寸的肯定c.肯定箱盖顶部外概况轮廓d. 外概况轮廓肯定箱座高度和油面e. 输油沟的构造肯定f. 箱盖.箱座凸缘及衔接螺栓的安插B.轴系部件(1) 蜗轮蜗杆减速器轴的构造设计a. 轴的径向尺寸的肯定b. 轴的轴向尺寸的肯定(2)轴系零件强度校核a. 轴的强度校核b. 滚动轴承寿命的校核盘算C.减速器附件a.窥视孔和视孔盖b. 通气器c. 轴承盖d. 定位销e. 油面指导装配f. 油塞g. 起盖螺钉h. 起吊装配第二章减速器的总体设计2.1.1 订定传动计划本传动装配用于带式运输机,工作参数：运输带工作拉力F=3KN,工作速度=1.2m/s,滚筒直径D=310mm,传动效力η=0.96,（包含滚筒与轴承的效力损掉）两班制,持续单向运转,载荷较安稳;应用寿命8年.情形最高温度80℃.本设计拟采取蜗轮蜗杆减速器,传动简图如图6.1所示.图6.1 传动装配简图1—电念头 2.4—联轴器 3—级蜗轮蜗杆减速器5—传动滚筒 6—输送带2.1.2 电念头的选择（1）选择电念头的类型按工作前提和请求,选用一般用处的Y系列三相异步电念头,关闭式构造,电压380V.（2）选择电念头的功率电念头所需的功率式中,单位为KW;η—电念头至工作机之间传动装配的总效力;,单位为KW;输送机所需的功率输送机所需的功率／1000=3000×1.2／1000×0.8=4.5 kW查表,（3）选择电念头的转速由表推举的传动比的合理规模,故电念头转速的可选规模为：（10~40）×73.96=740-2959r/min相符这规模的电念头同步转速有750.1000.1500.3000 r/min四种,现以同步转速1000 r/min和1500 r/min两种经常应用转速的电念头进行剖析比较.分解斟酌电念头和传动装配的尺寸.重量.价钱.传动等到市场供给情形,拔取比较适合的计划,现选用型号为Y132M—4.2.1.3 肯定传动装配的传动等到其分派减速器总传动等到其分派：减速器总传动比／73.96=19.47式中i—传动装配总传动比,单位r/min,单位r/min2.1.4 盘算传动装配的活动和动力参数（1）各轴的输入功率轴Ⅰ轴Ⅱ（2）各轴的转速轴Ⅰ：轴Ⅱ：／19.47=73.96 r/min（3）各轴的输入转矩d/nm=9550轴Ⅰ：1/n1=9550轴Ⅱ：2/n2=9550上述盘算成果汇见表3-1表3-1传动装配活动和动力参数2.2 传动零件的设计盘算2.2.1 蜗轮蜗杆传动设计一.选择蜗轮蜗杆类型.材料.精度依据GB/T10085-1988的推举,采取渐开线蜗杆（ZI）蜗杆材料选用45钢,整体调质,概况淬火,齿面硬度45~50HRC.蜗轮齿圈材料选用ZCuSn10Pb1,金属模锻造,滚铣后加载跑合,8级精度,尺度包管侧隙c.（1）选z1,z2：1=2,z2= z1×n1／n2=2×≈39.z2在30～64之间,故合乎请求.（2）蜗轮转矩T2：T2=T1×i106×××0.82／（3）载荷系数K：因载荷安稳,查表7.8取K=1.1（4）材料系数ZE查表（5）许用接触应力H]查表H]=220 Mpa N=60×jn2×L h=60××1××107H×220=178.5 Mpa（6）：（7）初选的值：查表7.1取m=6.3,d1=63（8）导程角（9）滑动速度Vs（10）啮合效力由Vs=4.84 m/s查表得ν=1°16′（11取轴承效力T2=T1×i106（12）磨练的值原选参数知足齿面接触疲惫强度请求1=2,z2=39（1）中间距a(2)蜗杆尺寸分度圆直径d1 d1=63mm齿顶圆直径da1 da1=d1+2ha1=(63+2×齿根圆直径df1 df1=d1﹣2hf=63﹣2×导程角右旋轴向齿距 Px1=π×齿轮部分长度b1 b1≥×××取b1=90mm(2)蜗轮尺寸分度圆直径d2 d2=m×z2×齿顶高 ha2=ha*××齿根高 hf2= (ha*+c*)×m=(1+0.2)×齿顶圆直径da2 da2=d2+2ha2=245.7+2××齿根圆直径df2 df2=d2﹣﹣导程角右旋轴向齿距 Px2=Px1=π××齿宽角 sin(α蜗轮咽喉母圆半径 rg2=a—﹣(3)热均衡盘算①估算散热面积A②验算油的工作温度tiKs=20 W/(㎡·℃).80℃油温未超出限度（4）润滑方法依据Vs=4.84m/s,查表7.14,采取浸油润滑,油的活动粘度V40℃=350×10-6㎡/s(5)蜗杆.蜗轮轴的构造设计(单位：mm)①蜗轮轴的设计最小直径估算dmin≥cc查《机械设计》表11.3得 c=120 dmin≥=120×依据《机械设计》表11.5,选dmin=48d1= dmin+2a =56 a≥≈4d2=d1+ (1～5)mm=56+4=60d3=d2+ (1～5)mm=60+5=65d4=d3+2a=65+2×6=77 a≥≈6×≈8d5=d4﹣2h=77﹣2×5.5=66d6=d2=60l1=70+2=72②蜗杆轴的设计最小直径估算dmin≥cdmin=30d1=dmin+2a=20+2×2.5=35 a=(0.07～0.1)dmind2=d1+(1～5)=35+5=40d3=d2+2a=40+2×2=44 a=(0.07～0.1)d2d4=d2=40蜗杆和轴做成一体,即蜗杆轴.蜗轮采取轮箍式,青铜轮缘与锻造铁心采取H7/s6合营,并加台肩和螺钉固定,螺钉选6个几何尺寸盘算成果列于下表：2.3 轴的设计2.3.1 蜗轮轴的设计（1）选择轴的材料拔取45钢,调质,硬度HBS=230,由表查1.10-3）（2）初步估算轴的最小直径取C=120,得dmin≥=120依据《机械设计》表11.5,选dmin=63（3）轴的构造设计①轴上零件的定位.固定和装配单级减速器中,可将齿轮按排在箱体中心,相对两轴承对称散布,齿轮左面由轴肩定位,右面用套筒轴向固定,周向固定靠平键和过渡合营.两轴承分离以轴肩和套筒定位,周向则采取过渡合营或过盈合营固定.联轴器以轴肩轴向定位,右面用轴端挡,圈轴向固定.键联接作周向固定.轴做成阶梯形,左轴承从做从左面装入,齿轮.套筒.右轴承和联轴器依次右面装到轴上.②肯定轴各段直径和长度Ⅰ段d1=50mm L1=70mmⅡ段选30212型圆锥滚子轴承,其内径为60mm,宽度为22mm.故Ⅱ段直径d2=60mm.Ⅲ段斟酌齿轮端面和箱体内壁.轴承端盖与箱体内壁应有必定距离,则取套筒长为38mm.故L3=40mm,d3=65mm.Ⅳ段d4=77mm,L4=70mmⅤ段d5=d4+2h=77+2×5.5=88mm,L5=8mmⅥ段d6=65mm,L6=22mmⅦ段 d7=d2=760mm,L7=25（4）按弯扭合成应力校核轴的强度①绘出轴的构造与装配图 (a)图②绘出轴的受力简图 (b)图③绘出垂直面受力争和弯矩图（c）图轴承支反力：F RBV=Fr+F RAV盘算弯矩：截面C右侧弯矩截面C左侧弯矩④绘制程度面弯矩图 (d)图轴承支反力：截面C 处的弯矩⑤绘制合成弯矩图 (e)图图3.2 低速轴的弯矩和转矩(a)轴的构造与装配 (b)受力简图 (c)程度面的受力和弯矩图 (d)垂直面的受力和弯矩图 (e)合成弯矩图 (f)转矩图 (g)盘算弯矩图⑥绘制转矩图 (f)图105⑦绘制当量弯矩图 (g)图转矩产生的扭剪应力按脉动轮回变更,取0.6,截面C 处的当量弯矩为⑧校核安全截面C 的强度安然. 图3.3 蜗轮轴的构造图d M ECe 7.7771.01062.3511.03335=⨯⨯=⨯=σ2.3.3 蜗杆轴的设计（1）选择轴的材料拔取45钢,调质处理,硬度HBS=230,剪切疲惫极限(2) 初步估算轴的最小直径最小直径估算dmin≥取dmin=20（3）轴的构造设计按轴的构造和强度请求拔取轴承处的轴径d=35mm,初选轴承型号为30207圆锥滚子轴承（GB/T297—94）,采取蜗杆轴构造,个中,齿顶圆长度尺寸依据中心轴的构造进行具体的设计,校核的办法与蜗轮轴相相似,经由具体的设计和校核,得该蜗杆轴构造是相符请求的,是安然的,轴的构造见图3.4所示：图3.4 蜗杆轴的构造草图第三章轴承的选择和盘算3.1 蜗轮轴的轴承的选择和盘算按轴的构造设计,初步选用30212（GB/T297—94）圆锥滚子轴承,内径d=60mm,外径D=110mm,B=22mm.（1）盘算轴承载荷①轴承的径向载荷轴承A轴承B②轴承的轴向载荷轴承的派生轴向力查表得：30212°38′32″所以无外部轴向力.轴承A被“压紧”,所以,两轴承的轴向力为③盘算当量动载荷由表查得圆锥滚子轴承30211轴承A e取X=1,Y=0,轴承B e取X=1,Y=0,3.2 蜗杆轴的轴承的选择和盘算按轴的构造设计,选用30207圆锥滚子轴承（GB/T297—94）,经校核所选轴承能知足应用寿命,适合.具体的校核进程略.3.3 减速器锻造箱体的重要构造尺寸（单位：mm）(1) 8,(2) 8,(3) 箱座.箱盖.箱座底的凸缘厚度：(4) 地脚螺栓直径及数量：依据=154.35,得取d f=18,地脚螺钉数量为4个;(5)(6) 箱盖.箱座联络螺栓直径～14.4,取(7) 表2.5.1轴承端盖螺钉直径：(8) 检讨孔盖螺钉直径：本减速器为一级传动减速器,所以取(9) ,把数据代入上述公式,得数据如下：(10) 表2.5.2螺栓相干尺寸：(11)准尽量接近,(12) ;(13),由构造肯定;(14) 箱外壁至轴承座端面的距离：(15) 箱盖.(16)(17) 锻造斜度.过渡斜度.锻造外圆角.内圆角：锻造斜度：10,：20,第四章其他零件设计4.1．1高速轴键联接的选择和强度校核高速轴采取蜗杆轴构造,是以无需采取键联接.4.1．2 低速轴与蜗轮联接用键的选择和强度校核(1) 选用通俗平键（A型）按低速轴装蜗轮处的轴径d=77mm,查表,选用键22×14×63 GB1096—2003.(2) 强度校核键材料选用45钢,键的工作长度按公式的挤压应力故键的联接的强度是足够的.4.2 联轴器的选择和盘算4.2.1 高速轴输入端的联轴器盘算转矩,查表取,有查表选用TL5型弹性套柱销联轴器,材料为35钢,许用转矩,许用转速标识表记标帜：LT5联轴器30×50 GB4323—84.选键,装联轴器处的轴径为30mm,选用键8×7×45 GB1096—79,对键的强度进行校核,键同样采取45钢,有关机能指标见（2.6.2）,按公式的挤压应力及格.所以高速级选用的联轴器为LT5联轴器30×50 GB4323—84,所用的联络键为8×7×45 GB1096—79.4.2.2 低速轴输出端的联轴器依据低速轴的构造尺寸以及转矩,选用联轴器LT8联轴器50×70 GB4323—84,所用的联络键为14×9×60 GB1096—79,经由校核盘算,选用的键是相符联络的强度请求的,具体的盘算进程与上面雷同,所以省略.4．3 减速器的润滑减速器中蜗轮和轴承都须要优越的润滑,起重要目标是削减摩擦磨损和进步传动效力,并起冷却和散热的感化.别的,润滑油还可以防止零件锈蚀和下降减速器的噪声和振动等. 本设计拔取润滑油温度C t ︒=40时的蜗轮蜗杆油,蜗轮采取浸油润滑,浸油深度约为h1≥1个螺牙高,但油面不该高于蜗杆轴承最低一个滚动体中间.4．4 部分零件加工工艺进程4.4.1 轴的加工工艺进程轴的工艺进程相对于箱盖,底座要简略很多,本设计输出轴的一般工艺进程为：(1) 落料.锻打(2) 夹短端.粗车长端端面.打中间孔(3) 夹短端.粗车长端各档外圆.倒角(4) 反向夹长端,粗车短端外圆.倒角.粗车短端端面.打中间孔(5) 热处理(6) 夹短端,半精车短端外圆(7) 反向夹长端,半精车短端外圆(8) 磨长端外圆(9) 反向磨短端外圆(10) 铣两键槽(11) 加工好的蜗轮轴4.4.2 箱体加工工艺进程蜗轮蜗杆减速器的箱盖和箱体,它们的工艺进程比较庞杂,先是箱盖和箱体分离单独进行某些工序,然后合在一路加工,最后又离开加工.箱盖单独先辈行的工序有：（1）箱盖锻造（2）回火.清沙.去毛刺.打底漆.毛坯磨练（3）铇视孔顶面（4）铇剖分面（5）磨剖分面（6）钻.攻起盖螺钉完成前述单独工序后,即可进行下列工序：（1）箱盖.箱体瞄准张开,夹紧;钻.铰定位销孔,敲入圆锥销（2）钻箱盖和箱体的联接螺栓孔,刮鱼眼坑（3）离开箱壳,消除剖分面毛刺.清算切屑（4）张开箱壳,敲入定位销,拧紧联接螺栓（5）铣两头面（6）粗镗各轴轴承座孔（7）精镗各轴轴承座孔（8）钻.攻两头面螺孔（9）拆开箱壳（10）装上油塞,箱体地脚螺栓孔划线（11）钻地脚螺栓孔.刮鱼眼坑（12）箱盖上固定视孔盖的螺钉孔划线（13）钻.攻固定视孔盖的螺钉孔（14）去除箱盖.箱体接合面毛刺,消除铁屑（15）内概况涂红漆结论此次经由过程对已知前提对蜗轮蜗杆减速器的构造外形进行剖析,得出总体计划.按总体计划对各零部件的活动关系进行剖析得出蜗轮蜗杆减速器的整体构造尺寸,然后以各个体系为模块分离进行具体零部件的设计校核盘算,得出各零部件的具体尺寸,再从新调剂整体构造,整顿得出最后的设计图纸和解释书.此次设计经由过程对蜗轮蜗杆减速器的设计,使我对成型机械的设计办法.步调有了较深的熟习.熟习了蜗轮.轴等多种经常应用零件的设计.校核办法;控制了若何选用尺度件,若何查阅和应用手册,若何绘制零件图.装配图;以及设计非尺度零部件的要点.办法. 此次设计贯串了所学的专业常识,分解应用了各科专业常识,查各类常识手册从中使我进修了很多日常平凡在教材中未学到的或未深刻的内容.我信任此次设计对今后的工作进修都邑有很大的帮忙. 因为本身所学常识有限,而机械设计又是一门异常深邃的学科,设计中肯定消失很多的缺少和须要改良的地方,愿望先生指出,在今后的进修工作中去完美它们.参考文献1 吴彦农,康志军.Solidworks2003实践教程. 淮阴：淮阴工学院,20032 叶伟昌. 机械工程及主动化简明手册（上册）. 北京：机械工业出版社,20013 徐锦康. 机械设计. 北京：机械工业出版社,20014 成大先. 机械设计手册（第四版第4卷）. 北京：化学工业出版社,20025 葛常清. 机械制图（第二版）. 北京：中国建材工业出版社,20006 朱敬. 孙明,邵谦谦.AutoCAD2005.电子工业出版社,20047 董玉平. 机械设计基本.机械工业出版社,20018 曾正明. 机械工程材料手册. 北京：机械工业出版社,20039 周昌治. 杨忠鉴,赵之渊,陈广凌. 机械制作工艺学. 重庆：重庆大学出版社,199910 曲宝章. 黄光烨. 机械加工工艺基本. 哈尔滨：哈尔滨工业大学出版社,200211 张福润. 徐鸿本,刘延林. 机械制作基本（第二版）. 武汉：华中科技大学出版社,200212 徐锦康. 机械设计. 北京：高级教导出版社,200413 宁汝新. 赵汝嘉. CAD/CAM技巧. 北京：机械工业出版社,200314 司徒忠. 李璨. 机械工程专业英语. 武汉：武汉理工大学出版社,200115 牛又奇. 孙开国. 新编Visual Basic程序设计教程. 姑苏：姑苏大学出版社,200216 甘登岱. AutoCAD2000.航空工业出版社,200017 夸克工作室.SolidWorks2001.科学出版社,200318 吴威望. SolidWorks2003.科学出版社,200419 甘永立. 几何量公役与检测.上海科学技巧出版社,2004。

蜗轮蜗杆减速机使用说明书一、减速器的安装、使用与维护1、减速器主动轴直接与电机联接时推荐采用弹性联轴器，减速器被动轴直接与工作机联接时推荐采用齿式联轴器或其他非刚性联轴器。

2、减速器的主动轴线和被动轴线必须与相联接部分的轴线保证同心，其误差不得大于所有联轴器的允许值。

3、减速器安装使用手转动必须灵活，无卡住现象，蜗杆轴承和蜗轮轴承的轴向间隙应符合技术要求的规定。

4、减速器安装及在25﹪额定负荷下，蜗轮齿面接触斑点，按齿高不小于55﹪，按齿长不小于60﹪.5、安装好的减速器在正式使用前，应进行空载部分额定载荷间歇运转1-3小时后方可正是运转，运转应平稳无冲击，无异常振动和噪声及漏油等现象，最高油温不得超过85℃.如发现故障应及时排除。

6、减速器的润滑a.蜗杆涡轮齿合一般采用浸油润滑，浸油深度，对蜗杆在蜗轮之下和之侧的蜗杆全齿高，对蜗杆在蜗轮之上的为蜗轮外径1/3。

b.减速器推荐采用兰炼33﹟润滑油。

c.减速器的润滑油油量按油标加注，并参照下表所列油量备油。

新减速器（或新更换蜗杆副）第一次使用时，当运转7-14天后需更换新油，在以后的使用中应定期检查油的质量，对于混入杂质或老化变质的油必须随时更换。

但一般情况下，对于长期连续工作的减速器，须每2-3个月更换油一次，对于每天工作时间不超过8小时的减速器，须每4-6个月换油一次。

在工作中当发现油温显著升高，温升超过60℃或油温超过85℃，油的质量下降以及产生不正常的噪音等现象时，应停止使用，检查原因，如因齿面胶合等原因所致，必须修复排除故障，更换润滑油后再用。

7、减速器应半年一次或定期检修，发现擦伤胶合及显著磨损，必须采用有限措施制止。

备件必须按图样制造，保证质量，更换新的备件后必须经过跑合和负荷试车后再正式使用。

二、润滑油的选择本减速机在投入运行前必须力II入合适的润滑油至油标中心，油位过高或过低都可能导致运转温度升高。

首次使用24小时左右，必须将润滑油放掉，用轻油（柴油或煤油）冲洗干净，然后重新加入新的润滑油，以后每隔2000至2500小时必须重新冲洗和加入新的润滑油。

课程设计说明书第一部分设计链式输送机传动装置一．设计任务书已知条件：1) 输送链牵引力F=5000 N；2) 输送链速度v =0.16m/s (允许误差±5%)；3) 输送链轮齿数z=14；4) 输送链节距p=100 mm；5) 工作情况两班制，连续单向运转，载荷平稳，室内工作，无粉尘；6) 使用期限20 年；7) 生产批量20 台；8) 生产条件中等规模机械厂，可加工6~8 级精度齿轮和7~8 级精度涡轮；9) 动力来源电力，三相交流380/220V；10) 检修间隔期四年一次大修，两年一次中修，半年一次小修；根据上述已知条件，设计链式输送机传动装置的蜗轮蜗杆减速器。

二．设计进度表表1 设计进度表（1）链式输送机传动装置设计时间计划表2009 年内容时间6 . 2 1 6 . 2 2 ~ 6 . 2 3 6 . 2 4 ~ 7 . 1 7 .2 ~ 7 . 8 7 . 9 ~ 7 . 1 2明确设计任务书及制定进度表●传动方案的分析与拟定●方案的计算设计●方案效果图工程图绘制●编写设计说明书●三. 传动方案的分析和拟定图1 原理方案图四．设计具体过程与结果设计说明设计结果4.1电动机的选择4.1.1 选择电动机类型和结构型式根据电源、工作条件和载荷特点选择Y 系列三相异步电动机。

4.1.2 选择电动机的容量(1)估算传动装置的总功率：查表1-7，确定装置各部分的效率：皮带传动η平带=0.96(无压紧)蜗杆传动η蜗杆=0.78（双头0.75——0.82）圆柱传动η圆锥=0.98三对轴承η轴承=0.98（相等）η总=η平带×(η轴承)3×η蜗杆×η圆锥）=0.96×0.983×0.78×0.98=0.6836(2) 电动机所需功率Pd：输送机上的Pw =FV/=5000×0.16=0.800kW电动机所需功率Pd=PW/η总=0.800/0.6836=1.170kW初选电机：电动机型号额定功率（kW）满载转速(r/min) Y100L-6 1.5 kW nm= 940 r/minη总=0.6836Pw=0.800kWPd =1.170kW设计说明设计结果4.1.3 计算总传动比和分配各级传动比根据初选电机计算总传动比nw=1000×60×v/zp=5.647r/mini 总=nm/ nw=940/5.647=166.372由表1-8，单级蜗杆减速器推荐的传动比合理范围为8~40，取i 蜗杆=20。

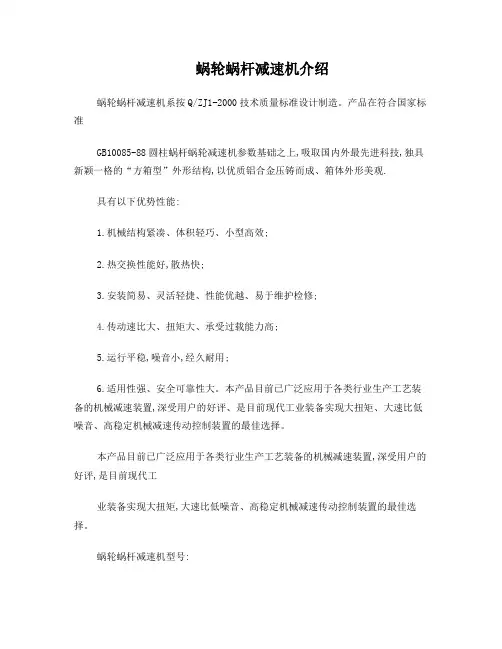

蜗轮蜗杆减速机介绍蜗轮蜗杆减速机系按Q/ZJ1-2000技术质量标准设计制造。

产品在符合国家标准GB10085-88圆柱蜗杆蜗轮减速机参数基础之上,吸取国内外最先进科技,独具新颖一格的“方箱型”外形结构,以优质铝合金压铸而成、箱体外形美观.具有以下优势性能:1.机械结构紧凑、体积轻巧、小型高效;2.热交换性能好,散热快;3.安装简易、灵活轻捷、性能优越、易于维护检修;4.传动速比大、扭矩大、承受过载能力高;5.运行平稳,噪音小,经久耐用;6.适用性强、安全可靠性大。

本产品目前已广泛应用于各类行业生产工艺装备的机械减速装置,深受用户的好评、是目前现代工业装备实现大扭矩、大速比低噪音、高稳定机械减速传动控制装置的最佳选择。

本产品目前已广泛应用于各类行业生产工艺装备的机械减速装置,深受用户的好评,是目前现代工业装备实现大扭矩,大速比低噪音、高稳定机械减速传动控制装置的最佳选择。

蜗轮蜗杆减速机型号:WH系列圆弧圆柱蜗杆减速机(JB2318-79)CW系列圆弧圆柱蜗杆减速机(GB 9147-88) PW型平面二次包络环面蜗杆减速机(GB/T 16449- CW系列圆弧圆柱蜗杆减速器(JB/T 7935-1999)WD型圆柱蜗杆减速机(JB/ZQ4390-79)KW型锥面包络圆柱蜗杆减速机(JB/T 5559-91) WS圆柱蜗杆减速机WC圆柱蜗杆减速机SCW轴装式圆弧圆柱蜗杆减速机1992WCJ型圆柱蜗杆减速机WXJ圆柱蜗杆减速机WP、WD型蜗杆减速机WSJ圆柱蜗杆减速机TP型平面包络环面蜗杆减速机QT型蜗轮减速机WX型蜗轮减速机WDH型蜗轮减速机HW型直廓环面蜗杆减速机(JB/T7936-1999) WS型万用型蜗轮减速机WL型万用型蜗轮减速机ZC1型双级蜗杆及齿轮-蜗杆减速器BRV系列变速型蜗杆减速器CWG双级蜗轮齿轮减速器SKWU型轴装式锥面包络蜗杆减速器DKWU-F锥面络圆柱蜗杆减速器WWJ系列蜗杆减速器RD型二次包络蜗轮减速器多面安装圆弧圆柱蜗杆减速器WQ型圆柱蜗杆减速机WR型蜗杆减速机WHZ蜗轮蜗杆减速机CWS型圆弧圆柱蜗杆减速机WVF蜗杆减速机QW型平面二次包络环面蜗杆减速机VF系列蜗轮蜗杆减速机W型圆弧齿圆柱蜗杆减速机WJ系列空心轴型蜗杆减速机WJL系列蜗杆减速机M型立式圆柱蜗杆减速机NMRV型蜗杆减速机(Q/JF 01-1999) EWRV系列蜗轮蜗杆减速机CW型两级齿轮、圆弧齿圆柱蜗杆减速机A球微型蜗杆减速机TSRV系列不锈钢蜗轮减速器LKW型立式锥面包络圆柱蜗杆减速器JRST系列多置式蜗杆减速机ANRV系列蜗轮蜗杆减速电动机LCW型立式圆弧圆柱蜗杆减速机(JB/T 7848-1995) MA系列立式蜗轮蜗杆减速机GCWS系列圆弧齿圆柱蜗杆减速机LM型圆柱蜗轮减速机A型立式圆柱蜗杆减速机轮胎定型硫化机平面包络环面蜗杆减速机WT型升降蜗轮搅拌减速机下面列举部分蜗轮蜗杆减速机部分型号:NMRV型蜗杆减速机:NMRV25 NMRV30 NMRV40 NMRV50 NMRV63 NMRV75 NMRV90 NMRV110 NMRV130NRV25 NRV30 NRV40 NRV50 NRV63 NRV75 NRV90 NRV110 NRV130RV40-WB65、RV50-W85、RV63-WB85、RV75-WB100、RV90-WB120、RV110-WB120、RV130- WB150WPA系列单极蜗轮减速机:WPA40 WPA50 WPA60 WPA80 WPA100 WPA120 WPA150 WPA180 WPA250WPA200 WPA215CW系列圆弧圆柱蜗杆减速机:1.CWU-蜗杆在蜗轮之下的圆弧圆柱蜗杆减速器CWU63 CWU80 CWU100 CWU125 CWU140 CWU160 CWU180 CWU200 CWU225 CWU280 CWU315 CWU355 CWU400 CWU450 CWU500;2.CWS-蜗杆在蜗轮之侧的圆弧圆柱蜗杆减速器CWS63 CWS80 CWS100 CWS125 CWS160 CWS200 CWS250 CWS280 CWS315CWS355 CWS400 CWS450 CWS5003.CWO-蜗杆在蜗轮之上的圆弧圆柱蜗杆减速器CWO63 CWO80 CWO100 CWO125 CWO140 CWO160 CWO180 CWO200 CWO225 CWO2504.LCW立式圆弧圆柱蜗杆减速器LCW80 LCW100 LCW125 LCW160 LCW180 LCW200 LCW225 LCW250二、蜗轮蜗杆减速机的常见问题及分析:常见问题及其原因。

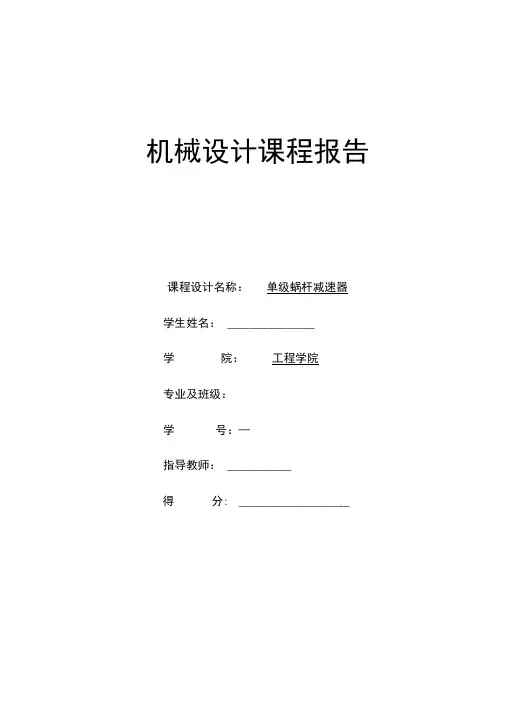

机械设计课程报告课程设计名称：单级蜗杆减速器学生姓名：_______________学院：工程学院专业及班级：学号：—指导教师：___________得分: ___________________目录一、传动装置总体设计 .................................................... -3 -1、传动机构整体设计................................................. -3 -2、电动机的选择..................................................... -3 -3、传动比的确定...................................................... -5 -4、计算传动装置的运动参数........................................... -5 -二、传动零件的设计 ....................................................... -7 -1、选择蜗杆类型..................................................... -7 -2、选择材料.......................................................... -7 -3、按齿面接触疲劳强度进行设计....................................... -7 -4、蜗杆与蜗轮的主要参数与几何尺寸................................... -9 -5、校核齿根弯曲疲劳强度............................................. -9 -6、................................................................... 验算效率-10 -7、精度等级公差和表面粗糙度的确定.................................. -10 -8•热平衡核算 (11)三、轴及轴承装置设计.................................................... -11 -1、.................................................................. 蜗杆轴的设计及校核 ............................................................ -11 -2、................................................................... 涡轮轴的设计-15 -3、滚动轴承的选择及蜗轮轴轴承的校核................................ -17 -4、联轴器和键联接的选择............................................ -19 -四、机座箱体结构尺寸及附件 ............................................. -22 -1、箱体的结构尺寸.................................................. -22 -2、减速器的附件...................................................... -24 -五、蜗杆减速器的润滑密封的简要介绍...................................... -25 -1、蜗杆及滚动轴承的润滑............................................ -25 -2、密封.............................................................. -26 -亠、传动装置总体设计1、传动机构整体设计参数选择：卷筒直径：D=400mm运输带有效拉力：F=2500N运输带速度：V=1.1m/s工作条件：一班制，连续单向运转，载荷平稳，室内工作，有粉尘使用期限：十年根据要求设计单级蜗杆减速器，传动路线为：电机一联轴器一减速器一联轴器一带式运输机。

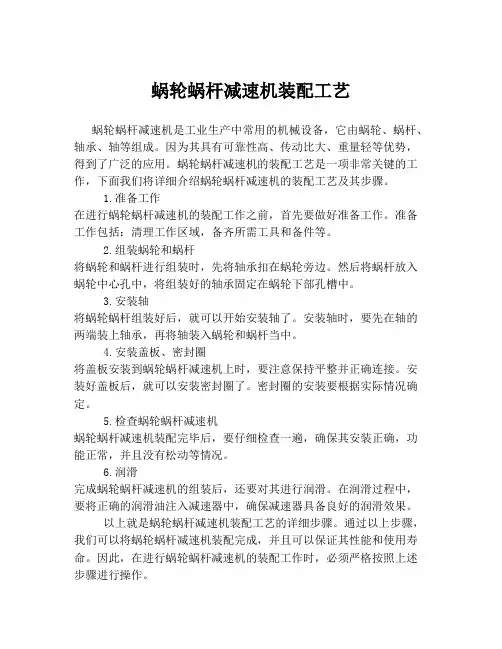

蜗轮蜗杆减速机装配工艺
蜗轮蜗杆减速机是工业生产中常用的机械设备，它由蜗轮、蜗杆、轴承、轴等组成。

因为其具有可靠性高、传动比大、重量轻等优势，得到了广泛的应用。

蜗轮蜗杆减速机的装配工艺是一项非常关键的工作，下面我们将详细介绍蜗轮蜗杆减速机的装配工艺及其步骤。

1.准备工作
在进行蜗轮蜗杆减速机的装配工作之前，首先要做好准备工作。

准备工作包括：清理工作区域，备齐所需工具和备件等。

2.组装蜗轮和蜗杆
将蜗轮和蜗杆进行组装时，先将轴承扣在蜗轮旁边。

然后将蜗杆放入蜗轮中心孔中，将组装好的轴承固定在蜗轮下部孔槽中。

3.安装轴
将蜗轮蜗杆组装好后，就可以开始安装轴了。

安装轴时，要先在轴的两端装上轴承，再将轴装入蜗轮和蜗杆当中。

4.安装盖板、密封圈
将盖板安装到蜗轮蜗杆减速机上时，要注意保持平整并正确连接。

安装好盖板后，就可以安装密封圈了。

密封圈的安装要根据实际情况确定。

5.检查蜗轮蜗杆减速机
蜗轮蜗杆减速机装配完毕后，要仔细检查一遍，确保其安装正确，功能正常，并且没有松动等情况。

6.润滑
完成蜗轮蜗杆减速机的组装后，还要对其进行润滑。

在润滑过程中，要将正确的润滑油注入减速器中，确保减速器具备良好的润滑效果。

以上就是蜗轮蜗杆减速机装配工艺的详细步骤。

通过以上步骤，我们可以将蜗轮蜗杆减速机装配完成，并且可以保证其性能和使用寿命。

因此，在进行蜗轮蜗杆减速机的装配工作时，必须严格按照上述步骤进行操作。

减速器设计说明书专业：姓名：导师：目录第一节设计任务书 (1)1.1设计题目 (1)1.2设计步骤 (1)第二节传动装置总体设计方案 (2)2.1传动方案 (2)第三节选择电动机 (3)3.1电动机类型的选择 (3)3.2确定传动装置的效率 (3)3.3选择电动机容量 (3)3.4确定传动装置的总传动比和分配传动比 (4)3.5动力学参数计算 (5)第四节减速器蜗杆副传动设计计算 (7)4.1选择材料、热处理方式和公差等级 (7)4.2确定蜗杆头数和蜗轮齿数 (7)4.3初步计算传动的主要尺寸 (7)4.4计算传动尺寸 (8)第五节轴的设计与校核 (12)5.1高速轴设计计算 (12)5.2低速轴设计计算 (18)第六节滚动轴承计算与校核 (26)6.1高速轴上的轴承计算与校核 (26)6.2低速轴上的轴承计算与校核 (27)第七节键联接设计与校核 (29)7.1高速轴与联轴器键连接校核 (29)7.2低速轴与蜗轮键连接校核 (29)7.3低速轴与联轴器键连接校核 (29)第八节联轴器的选型 (30)8.1高速轴上联轴器 (30)8.2低速轴上联轴器 (30)第九节减速器的密封与润滑 (31)9.1减速器的密封 (31)9.2蜗轮的润滑 (31)9.3轴承的润滑 (31)第十节减速器附件 (33)10.1油面指示器 (33)10.2通气器 (33)10.3放油孔及放油螺塞 (34)10.4窥视孔和视孔盖 (35)10.5定位销 (36)10.6起盖螺钉 (37)10.7起吊装置 (38)第十一节减速器箱体主要结构尺寸 (40)第十二节设计小结 (42)参考文献 (42)第一节设计任务书1.1设计题目一级蜗杆减速器，拉力F=2800N，速度v=0.76m/s，直径D=420mm，每天工作小时数：8小时，工作年限（寿命）：6年，每年工作天数：300天，配备有三相交流电源，电压380/220V。

1.2设计步骤1.传动装置总体设计方案2.电动机的选择3.确定传动装置的总传动比和分配传动比4.计算传动装置的运动和动力参数5.减速器内部传动设计计算6.传动轴的设计7.滚动轴承校核8.键联接设计9.联轴器设计10.润滑密封设计11.箱体结构设计第二节传动装置总体设计方案2.1传动方案传动方案已给定，减速器为一级涡轮蜗杆减速器器。
