数码管显示数字时钟

PLC控制的数字显示电子钟1.引言随着现代科技和自动化控制技术的发展，电子钟被广泛应用于各类场合，特别是工业生产环境中的自动化生产和管理过程中，电子钟可以起到非常重要的作用。

PLC是当前工业自动化领域中使用最为广泛的控制系统之一，它可以在工业生产过程中对自动控制系统进行精确的操作和控制，PLC控制的数字显示电子钟因此也得到了广泛的应用。

本文将对PLC控制的数字显示电子钟进行详细地介绍和分析。

2.数字显示电子钟的基本构成数字显示电子钟主要由以下几部分组成：时钟芯片、数字显示器、数码管驱动芯片和电源等。

2.1 时钟芯片时钟芯片是数字显示电子钟中最核心的部分，它可以实现时钟的实时显示和管理，时钟芯片通常包括实时时钟计数器、控制器和数据存储器等，它可以通过对实时时钟计数器进行计时，实现时钟的精准控制和显示。

2.2 数字显示器数字显示器即为显示时间的数码管，它可以显示时钟芯片所计时的具体时间，数码管可以是七段数码管或者十六段数码管，根据需要，任意数量的数码管可以连接在一起。

2.3 数码管驱动芯片数码管驱动芯片是数字显示电子钟中实现数码管显示的最关键部分，它通常由多个芯片组成，包括每个数码管的控制器、数据锁存器和驱动器等。

数码管驱动芯片可以控制数码管的显示状态，使得数字显示电子钟可以非常准确地控制和显示时间。

2.4 电源电子钟的电源主要供给时钟芯片、数字显示器和驱动芯片等电子器件使用，它通常需要稳定的电压和电流输出，以确保电子元器件的正常运行。

3.PLC控制的数字显示电子钟的设计原理PLC控制的数字显示电子钟的基本设计原理包括如下步骤：3.1 时钟芯片和数字显示器的连接时钟芯片通常需要通过串行接口和其它数字电路板连接起来，而数码管可以通过直接连接或者通过驱动芯片的方式进行连接，其连接方式有四种：单共阴连接、单共阳连接、多位直接连接和分时多位共阴/共阳连接。

3.2 PLC和时钟芯片的连接PLC控制器需要通过读取和写入时钟芯片的输入/输出口来控制时钟芯片的工作状态，PLC控制器通常需要通过时钟芯片的串行接口或并行接口与时钟芯片连接。

数码管功能数码管是一种常见的显示元件，由许多发光二极管（LED）组成，常用于显示数字和字符等信息。

在我们的日常生活中，数码管被广泛应用于各种设备中，如电子钟、电子秤、温度计、计时器等。

数码管的功能主要体现在以下几个方面：1. 数字显示：数码管最基本的功能就是显示数字。

它由七个发光二极管组成，用来表示不同的数字。

每个发光二极管代表一个数字，通过控制电流的通断来显示特定的数字。

数码管可以显示0-9的数字，通过不同的组合方式还能显示英文字母和特殊字符。

2. 字符显示：除了显示数字，数码管还可以显示一些英文字母和特殊字符。

通过特定的电流通断组合，数码管可以显示A-F的英文字母，以及一些特殊字符如"-"、"."等。

这样就可以在数码管上显示更多的信息，方便用户获取更多的信息。

3. 多位显示：常见的数码管有单位数码管和多位数码管。

单位数码管只能显示一个数字或字符，而多位数码管可以同时显示多个数字或字符。

多位数码管通常由4位或6位单元组成，每个单元可以显示一个数字或字符。

通过控制不同单元的电流通断，多位数码管可以显示更多的数字或字符，提供更多的信息。

4. 时钟显示：数码管可以用于显示时间。

通过在数码管上显示不同的数字，就可以构成一个时钟。

通常使用4位数码管，前两位显示小时，后两位显示分钟。

通过不断刷新数码管上的数字，就可以实现实时的时钟显示。

5. 其他应用：除了上述常见的功能，数码管还可以用于其他许多应用。

比如在电子秤上，数码管可以显示重量；在温度计上，数码管可以显示温度；在计时器上，数码管可以显示计时的时间等等。

这些应用都将数码管的显示功能发挥到了极致，提供了更多的信息和便利。

总之，数码管作为一种常见的显示元件，具有多种功能。

它可以显示数字、字符和一些特殊字符，可以单独显示一个数字或字符，也可以通过多位数码管同时显示多个数字或字符。

数码管还可以用于显示时间、重量、温度等信息，满足不同设备的需求。

四位数码管显示时间的原理
四位数码管是一种常见的显示器件，用于显示数字。

它由四个七段数码管组成，每个数码管有七个段（a-g）用于显示数字0-9。

通过控制这些段的亮灭，可以显示不同的数字。

数码管显示时间的原理如下：
1. 时钟信号：时钟信号是一个周期性的信号，用于控制数码管的刷新频率。

通常，数码管的刷新频率为几十赫兹，即每秒刷新几十次。

2. 数字转换：将当前的时间转换为需要显示的数字。

例如，将小时、分钟和秒分别转换为四个数字。

3. 数字显示：将转换后的数字依次显示在四位数码管上。

通过控制数码管的七段，可以让特定的段亮起，显示对应的数字。

4. 刷新：由于刷新频率较高，每个数码管只能持续亮起很短的时间，然后迅速切换到下一个数码管。

通过快速刷新，人眼会感觉到所有数码管都同时亮起。

这样，通过不断地刷新和更新显示的数字，就可以实现数码管显示时间的功能。

需要注意的是，数码管只能显示数字，不能直接显示字母和其他符号。

如果需要显示字母、符号或者更复杂的信息，可能需要使用其他类型的显示器件。

电子设计自动化(EDA)—数字时钟LED数码管显示二、实验内容和实验目的1. 6个数码管动态扫描显示驱动2. 按键模式选择(时\分\秒)与闹钟(时\分)调整控制,3. 用硬件描述语言(或混合原理图)设计时、分、秒计数器模块、闹钟模块、按键控制状态机模块、动态扫描显示驱动模块、顶层模块。

要求使用实验箱左下角的6个动态数码管(DS6 A~DS1A)显示时、分、秒；要求模式按键和调整按键信号都取自经过防抖处理后的按键跳线插孔。

实验目的: 1）学会看硬件原理图, 2）掌握FPGA硬件开发的基本技能3）培养EDA综合分析、综合设计的能力三、实验步骤、实现方法(或设计思想)及实验结果主要设备: 1）PC机, 2）硬件实验箱, 3）Quartus II软件开发平台。

1．打开Quartus II , 连接实验箱上的相关硬件资源, 如下图1所示。

2．建立新文件, 选择文本类型或原理图类型。

3. 编写程序。

4．编译5. 仿真, 加载程序到芯片, 观察硬件输出结果(数码管显示)6．结果正确则完成。

若结果不正确, 则修改程序, 再编译, 直到正确。

模24计数器模块LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;ENTITY count24 ISPORT(clk,en:IN STD_LOGIC;cout:OUT STD_LOGIC;hh,hl:OUT STD_LOGIC_VECTOR(3 DOWNTO 0));END count24;ARCHITECTURE arc OF count24 ISSIGNAL a,b:STD_LOGIC_VECTOR(3 DOWNTO 0);BEGINPROCESS(clk,en)BEGINhh<=a;hl<=b;IF(clk'EVENT AND clk='1') THENIF(en='1') THENIF(a="0010" AND b="0011") THENa<="0000";b<="0000";ELSE IF(b="1001") THENa<=a+'1';b<="0000";ELSE b<=b+'1';END IF;END IF;IF(a="0010" AND b="0010") THENcout<='1';ELSE cout<='0';END IF;END IF;END IF;END PROCESS;END arc;模60计数器模块LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;ENTITY count60 ISPORT(clk,en:IN STD_LOGIC;cout:OUT STD_LOGIC;hh,hl:OUT STD_LOGIC_VECTOR(3 DOWNTO 0));END count60;ARCHITECTURE arc OF count60 ISSIGNAL a,b:STD_LOGIC_VECTOR(3 DOWNTO 0);SIGNAL sout:STD_LOGIC;BEGINPROCESS(clk)BEGINhh<=a; hl<=b;IF(clk'EVENT AND clk='1') THENIF(en='1') THENIF(a="0101" AND b="1001") THENa<="0000";b<="0000";ELSE IF(b="1001") THENa<=a+'1';b<="0000";ELSE b<=b+'1';END IF;END IF;END IF;END IF;END PROCESS;sout<='1' WHEN a="0101" AND b="1001" ELSE '0';cout<=sout AND en;END arc;4-7显示译码模块LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY segment4to7 ISPORT(s:IN STD_LOGIC_VECTOR(3 DOWNTO 0);a,b,c,d,e,f,g:OUT STD_LOGIC);END segment4to7;ARCHITECTURE arc OF segment4to7 IS SIGNAL y:STD_LOGIC_VECTOR(6 DOWNTO 0); BEGINa<= y(6);b<= y(5);c<= y(4);d<= y(3);e<= y(2); f<= y(1);g<= y(0);PROCESS(s)BEGINCASE s ISWHEN "0000"=>y<="1111110"; WHEN "0001"=>y<="0110000"; WHEN "0010"=>y<="1101101"; WHEN "0011"=>y<="1111001"; WHEN "0100"=>y<="0110011"; WHEN "0101"=>y<="1011011"; WHEN "0110"=>y<="1011111"; WHEN "0111"=>y<="1110000"; WHEN "1000"=>y<="1111111"; WHEN "1001"=>y<="1111011"; WHEN OTHERS=>y<="0000000"; END CASE;END PROCESS;END arc;带闹钟控制模块LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY mode_adjust_with_alarm ISPORT (adjust,mode,clk1hz: IN STD_LOGIC;clkh,enh,clkm,enm,clks,enha: OUT STD_LOGIC;clkh_a,clkm_a:OUT STD_LOGIC;mode_ss: OUT STD_LOGIC_VECTOR(2 DOWNTO 0));END mode_adjust_with_alarm;ARCHITECTURE arc OF mode_adjust_with_alarm ISTYPE mystate IS (s0,s1,s2,s3,s4,s5);SIGNAL c_state,next_state: mystate;BEGINPROCESS (c_state)BEGINCASE c_state ISWHEN s0=> next_state <= s1; clkh<=clk1hz; clkm<=clk1hz; clks<=clk1hz;enh<='0'; enm<='0'; enha<='0'; clkh_a<= '0'; clkm_a<= '0'; mode_ss <="000";WHEN s1=> next_state <= s2; clkh<=adjust; clkm<= '0'; clks<='0';enh<='1'; enm<='0';enha<='0'; clkh_a<= '0';clkm_a<= '0'; mode_ss <="001";WHEN s2=> next_state <= s3; clkh<= '0'; clkm<=adjust; clks <= '0';enh<='0';enm<='1';enha<='0'; clkh_a<= '0'; clkm_a<= '0'; mode_ss <="010";WHEN s3=> next_state <= s4; clkh<= '0'; clkm<= '0'; clks<=adjust;enh<='0'; enm<='0';enha<='0'; clkh_a<= '0'; clkm_a<= '0'; mode_ss <="011";WHEN s4=> next_state <= s5; clkh<= clk1hz; clkm<= clk1hz; clks<=clk1hz;enh<='0';enm<='0';enha<='1'; clkh_a<=adjust; clkm_a<= '0'; mode_ss <="100";WHEN s5=> next_state <= s0; clkh<= clk1hz; clkm<= clk1hz; clks<=clk1hz;enh<='0'; enm<='0'; enha<='0'; clkh_a<= '0'; clkm_a<=adjust; mode_ss <="101";END CASE;END PROCESS;PROCESS (mode)BEGINIF (mode'EVENT AND mode='1') THENc_state<=next_state ;END IF;END PROCESS;END arc;扫描模块LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY scan ISPORT(clk256hz:IN STD_LOGIC;ss:OUT STD_LOGIC_VECTOR(2 DOWNTO 0));END scan;ARCHITECTURE arc OF scan ISTYPE mystate IS (s0, s1,s2,s3,s4,s5);SIGNAL c_state,next_state: mystate;BEGINPROCESS ( c_state )BEGINCASE c_state ISWHEN s0=> next_state <=s1; ss<="010";WHEN s1=> next_state <=s2; ss<="011";WHEN s2=> next_state <=s3; ss<="100";WHEN s3=> next_state <=s4; ss<="101";WHEN s4=> next_state <=s5; ss<="110";WHEN s5=> next_state <=s0; ss<="111";END CASE;END PROCESS;PROCESS (clk256hz)BEGINIF (clk256hz'EVENT AND clk256hz='1') THENc_state<=next_state ;END IF;END PROCESS;END arc;复用模块LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY mux ISPORT(hh,hl,mh,ml,sh,sl,hha,hla,mha,mla:IN STD_LOGIC_VECTOR(3 DOWNTO 0);ss,mode_ss:IN STD_LOGIC_VECTOR(2 DOWNTO 0);y:OUT STD_LOGIC_VECTOR(3 DOWNTO 0);alarm:OUT STD_LOGIC);END mux;ARCHITECTURE arc OF mux ISSIGNAL a,hhtmp,hltmp,mhtmp,mltmp,shtmp,sltmp:STD_LOGIC_VECTOR(3 DOWNTO 0);BEGINPROCESS(mode_ss)BEGINCASE mode_ss ISWHEN "000"=>hhtmp<=hh; hltmp<=hl; mhtmp<=mh; mltmp<=ml; shtmp<=sh; sltmp<=sl;WHEN "001"=>hhtmp<=hh; hltmp<=hl; mhtmp<=mh; mltmp<=ml; shtmp<=sh; sltmp<=sl;WHEN "010"=>hhtmp<=hh; hltmp<=hl; mhtmp<=mh; mltmp<=ml; shtmp<=sh; sltmp<=sl;WHEN "011"=>hhtmp<=hh; hltmp<=hl; mhtmp<=mh; mltmp<=ml; shtmp<=sh; sltmp<=sl;WHEN "100"=> hhtmp<=hha; hltmp<=hla; mhtmp<=mha; mltmp<=mla; shtmp<=sh; sltmp<=sl;WHEN "101"=> hhtmp<=hha; hltmp<=hla; mhtmp<=mha; mltmp<=mla; shtmp<=sh; sltmp<=sl;WHEN OTHERS=>hhtmp<="0000";hltmp<="0000";mhtmp<="0000";mltmp<="0000";shtmp<="0000";sltmp<="0000"; END CASE;END PROCESS;PROCESS(ss)BEGINCASE ss ISWHEN "010"=> a <=hhtmp;WHEN "011"=> a <=hltmp;WHEN "100"=> a <=mhtmp;WHEN "101"=> a <=mltmp;WHEN "110"=> a <=shtmp;WHEN "111"=> a <=sltmp;WHEN OTHERS => a <="0000";END CASE;y<=a;END PROCESS;alarm<='1' WHEN ((hh=hha)AND(hl=hla)AND(mh=mha)AND(ml=mla)) ELSE '0';END arc;闪烁模块LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY blink_control ISPORT(ss,mode_ss:IN STD_LOGIC_VECTOR(2 DOWNTO 0);blink_en:OUT STD_LOGIC);END blink_control;ARCHITECTURE arc OF blink_control ISBEGINPROCESS (ss,mode_ss)BEGINIF(ss="010" AND mode_ss="001") THEN blink_en<='1';ELSIF(ss="011" AND mode_ss="001") THEN blink_en<='1';ELSIF(ss="100" AND mode_ss="010") THEN blink_en<='1';ELSIF(ss="101" AND mode_ss="010") THEN blink_en<='1';ELSIF(ss="110" AND mode_ss="011") THEN blink_en<='1';ELSIF(ss="111" AND mode_ss="011") THEN blink_en<='1';ELSIF(ss="010" AND mode_ss="100") THEN blink_en<='1';ELSIF(ss="011" AND mode_ss="100") THEN blink_en<='1';ELSIF(ss="100" AND mode_ss="101") THEN blink_en<='1';ELSIF(ss="101" AND mode_ss="101") THEN blink_en<='1';ELSE blink_en<='0';END IF;END PROCESS;END arc;Top文件LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY design3 ISPORT (mode,adjust,clk1hz,clk2hz,clk256hz,clk1khz:IN STD_LOGIC;alarm,a,b,c,d,e,f,g:OUT STD_LOGIC;ss:OUT STD_LOGIC_VECTOR(2 DOWNTO 0));END design3;ARCHITECTURE arc OF design3 ISCOMPONENT mode_adjust_with_alarm PORT (adjust,mode,clk1hz: IN STD_LOGIC;clkh,enh,clkm,enm,clks,enha: OUT STD_LOGIC;clkh_a,clkm_a:OUT STD_LOGIC;mode_ss: OUT STD_LOGIC_VECTOR(2 DOWNTO 0));END COMPONENT;COMPONENT scan PORT (clk256hz:IN STD_LOGIC;ss:OUT STD_LOGIC_VECTOR(2 DOWNTO 0));END COMPONENT;COMPONENT segment4to7 PORT (s: IN STD_LOGIC_VECTOR(3 DOWNTO 0);a,b,c,d,e,f,g: OUT STD_LOGIC);END COMPONENT;COMPONENT mux PORT(hh,hl,mh,ml,sh,sl,hha,hla,mha,mla:IN STD_LOGIC_VECTOR(3 DOWNTO 0);ss,mode_ss:IN STD_LOGIC_VECTOR(2 DOWNTO 0);y:OUT STD_LOGIC_VECTOR(3 DOWNTO 0);alarm:OUT STD_LOGIC);END COMPONENT;COMPONENT blink_control PORT(ss,mode_ss:IN STD_LOGIC_VECTOR(2 DOWNTO 0);blink_en:OUT STD_LOGIC);END COMPONENT;COMPONENT count24 PORT (clk,en:IN STD_LOGIC;cout:OUT STD_LOGIC;hh,hl:OUT STD_LOGIC_VECTOR(3 DOWNTO 0));END COMPONENT;COMPONENT count60 PORT (clk ,en:IN STD_LOGIC;cout:OUT STD_LOGIC;hh,hl:OUT STD_LOGIC_VECTOR(3 DOWNTO 0));END COMPONENT;SIGNALclkh,enh,clkm,enm,clks,clkh_a,clkm_a,coutm,couts,coutm_en,couts_en,cout,vcc,coutma_en,coutma,alarm1,bli nk_en,blink_tmp,enha: STD_LOGIC;SIGNAL mode_ss,ss1:STD_LOGIC_VECTOR(2 DOWNTO 0);SIGNAL hh,hl,mh,ml,sh,sl,hha,hla,mha,mla,y,i:STD_LOGIC_VECTOR(3 DOWNTO 0);BEGINvcc<='1';coutm_en <= enh OR coutm;couts_en <= enm OR couts;coutma_en<= enha OR coutma;blink_tmp<=blink_en and clk2hz;i(3)<=y(3) OR blink_tmp;i(2)<=y(2) OR blink_tmp;i(1)<=y(1) OR blink_tmp;i(0)<=y(0) OR blink_tmp;ss<=ss1;alarm<=alarm1 AND clk1khz;u1:mode_adjust_with_alarmPORT MAP( adjust,mode,clk1hz,clkh,enh,clkm,enm,clks,enha,clkh_a,clkm_a,mode_ss);u2:count24 PORT MAP(clkh,coutm_en,cout,hh,hl);u3:count60 PORT MAP(clkm,couts_en,coutm,mh,ml);u4:count60 PORT MAP(clks,vcc,couts,sh,sl);u5:count24 PORT MAP(clkh_a,coutma_en,cout,hha,hla);u6:count60 PORT MAP(clkm_a,vcc,coutma,mha,mla);u7:mux PORT MAP(hh,hl,mh,ml,sh,sl,hha,hla,mha,mla,ss1,mode_ss,y,alarm1);u8:scan PORT MAP(clk256hz,ss1);u9:blink_control PORT MAP(ss1,mode_ss,blink_en);u10:segment4to7 PORT MAP(i,a,b,c,d,e,f,g);END arc;实验结果:数字钟包括正常的时分秒计时, 实验箱左下角的6个动态数码管(DS6 A~DS1A)显示时、分、秒。

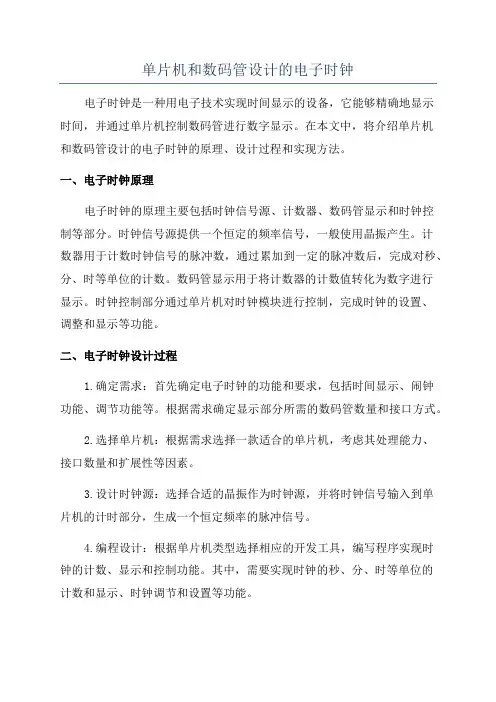

单片机和数码管设计的电子时钟电子时钟是一种用电子技术实现时间显示的设备，它能够精确地显示时间，并通过单片机控制数码管进行数字显示。

在本文中，将介绍单片机和数码管设计的电子时钟的原理、设计过程和实现方法。

一、电子时钟原理电子时钟的原理主要包括时钟信号源、计数器、数码管显示和时钟控制等部分。

时钟信号源提供一个恒定的频率信号，一般使用晶振产生。

计数器用于计数时钟信号的脉冲数，通过累加到一定的脉冲数后，完成对秒、分、时等单位的计数。

数码管显示用于将计数器的计数值转化为数字进行显示。

时钟控制部分通过单片机对时钟模块进行控制，完成时钟的设置、调整和显示等功能。

二、电子时钟设计过程1.确定需求：首先确定电子时钟的功能和要求，包括时间显示、闹钟功能、调节功能等。

根据需求确定显示部分所需的数码管数量和接口方式。

2.选择单片机：根据需求选择一款适合的单片机，考虑其处理能力、接口数量和扩展性等因素。

3.设计时钟源：选择合适的晶振作为时钟源，并将时钟信号输入到单片机的计时部分，生成一个恒定频率的脉冲信号。

4.编程设计：根据单片机类型选择相应的开发工具，编写程序实现时钟的计数、显示和控制功能。

其中，需要实现时钟的秒、分、时等单位的计数和显示、时钟调节和设置等功能。

5.数码管接口设计：根据数码管的数量和接口方式，进行接口设计。

常用的接口方式有共阳和共阴两种方式。

通过连接适当的电阻和引脚控制，实现对数码管进行数字显示。

6.硬件设计：根据实际需求和电路原理进行电路设计，包括电源电路、晶振电路和数码管显示电路。

注意电源的稳定性以及数码管的驱动电流和电压等参数。

7.调试和测试：完成硬件设计后，进行电子时钟的调试和测试工作。

通过对时钟进行时间设置和调整，验证时钟的计时和显示功能是否正常。

8.最终优化：对电子时钟的功能和性能进行评估，并进行必要的优化。

可以考虑添加闹钟功能、温度显示等扩展功能。

三、实现方法电子时钟的实现方法主要有两种，一种是基于单片机开发板实现，另一种是自己设计和制作。

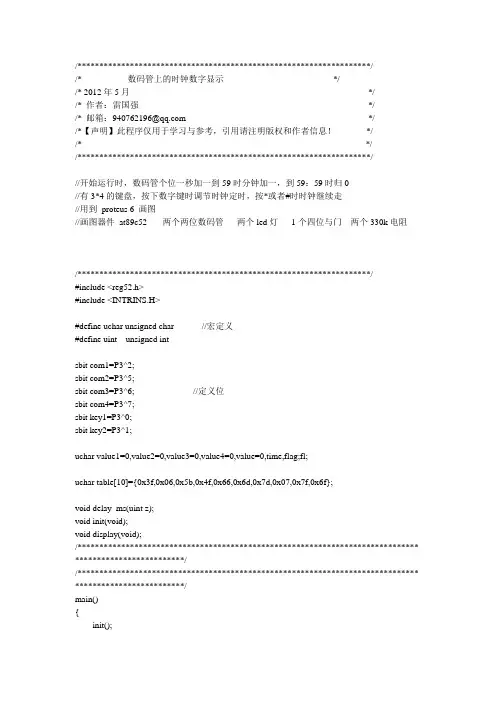

/*******************************************************************//* 数码管上的时钟数字显示*//* 2012年5月*//* 作者：雷国强*//* 邮箱：940762196@ *//*【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！*//* *//*******************************************************************///开始运行时，数码管个位一秒加一到59时分钟加一，到59：59时归0//有3*4的键盘，按下数字键时调节时钟定时，按*或者#时时钟继续走//用到proteus 6 画图//画图器件at89c52 两个两位数码管两个led灯1个四位与门两个330k电阻/*******************************************************************/#include <reg52.h>#include <INTRINS.H>#define uchar unsigned char //宏定义#define uint unsigned intsbit com1=P3^2;sbit com2=P3^5;sbit com3=P3^6; //定义位sbit com4=P3^7;sbit key1=P3^0;sbit key2=P3^1;uchar value1=0,value2=0,value3=0,value4=0,value=0,time,flag;fl;uchar table[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};void delay_ms(uint z);void init(void);void display(void);/****************************************************************************** *************************//****************************************************************************** *************************/main(){init();while(1){ //主函数display(); //显示子函数}}/****************************************************************************** *************************//****************************************************************************** *************************/void init(void) //初始化{//定时器1TMOD=0x01;TH0=(65536-50000)/256; //初值50msTL0=(65536-50000)%256;TR0=1; //打开控制位ET0=1;EX1=1;IT1=1; //中断1EA=1;PT0=1;P2=0xff;P2=0x0f;}void key(void) interrupt 2 //判断按键并定时{uchar i=0,j=1,temp,temp0;delay_ms(5);temp=P2;if(temp!=0x0f){TR0=0;flag=1;temp0=temp&0x01;while(temp0!=0x0){temp>>=1;temp0=temp&0x01;i++;}P2=0xff;P2=0xf0;temp=P2;temp<<=1;temp0=temp&0x80;while(temp0!=0x00){temp<<=1;temp0=temp&0x80;j++;}value=i*3+j; //确定按键if(value==11)value=0;if(value!=10&&value!=12){ value4=value3;value3=value2;value2=value1;value1=value;}elseTR0=1;while(P2!=0xf0) delay_ms(5);}P2=0xff;P2=0x0f;if(flag==1){P1=table[value1];com4=0;com3=1;com2=1;com1=1;delay_ms(2);flag=-1;}else if(flag==-1){P1=table[value2];com4=1;com3=0;com2=1;com1=1;delay_ms(2);flag=0;}else if(flag==0){P1=table[value3];com4=1;com3=1;com2=0;com1=1;delay_ms(2);flag=-3;}else if(flag==(-3)) {P1=table[value4];com4=1;com3=1;com2=1;com1=0;delay_ms(2);flag=1;}}void time0(void) interrupt 1 //定时器0，实现时钟工作{TH0=(65536-50000)/256;TL0=(65536-50000)%256;time++;fl++;if(time==20){time=0;P1=table[value1];value1++;com1=1;com2=1;com3=1;com4=0;delay_ms(5);if(value1==10){value1=0;value2++;P1=table[value2];com1=1;com2=1;com3=0;com4=1;delay_ms(2);if(value2==6){value2=0;value3++;P1=table[value3];com1=1;com2=0;com3=1;com4=1;if(value3==10){value3=0;value4++;P1=table[value4];com1=0;com2=1;com3=1;com4=1;delay_ms(2);if(value4==6)value4=0;}}}}if(fl==10) //控制led等0.5s时灭，1s时亮{key1=1;key2=1;}if(fl==20){ fl=0;key1=0;key2=0;}}void display(void) //显示{P1=table[value1];com4=0;com3=1;com2=1;com1=1;delay_ms(2);P1=table[value2];com4=1;com3=0;com2=1;com1=1;delay_ms(2);P1=table[value3];com4=1;com3=1;com2=0;com1=1;delay_ms(2);P1=table[value4];com4=1;com3=1;com2=1;com1=0;delay_ms(2);}void delay_ms(uint z) //延时函数{uint x;while(z--)for(x=0;x<110;x++) ; //1ms}。

汇编数字钟(8位数码管显示)这款数字钟是笔者亲自试验过的作品，电路图和程序都经过优化，供爱好者制作参考。

显示格式依然是23-59-59（同样是小时十位如果为0则不显示），调整时间增加了一只按钮，通过调整选择键SET_KEY选择调整位，选中位开始闪烁，此时再按增加键ADD_KEY或减少键DEC_KEY调整选中位，如果长按ADD_KEY或DEC_KEY，系统识别后则进行调时快进，此时停止闪烁，方便人眼观察。

同时还增加了调秒功能：如果选中位是秒，则按增加键或减少键都是将秒清零。

汇编程序设计：/**************************************************************程序名称：51单片机8位数码管数字钟汇编程序简要说明：实现24小时制电子钟，8位数码管显示，显示时分秒显示格式：23-59-59（小时十位如果为0则不显示）通过3只按键来调整时间调整选择键SET_KEY：P1.0；通过选择键选择调整位，选中位闪烁增加键ADD_KEY：P1.1；按一次使选中位加1减少键DEC_KEY；P1.2；按一次使选中位减1如果长按ADD_KEY或DEC_KEY，识别后则进行调时快进，此时停止闪烁如果选中位是秒，则按增加键或减少键都是将秒清零P0口输出数码管段选信号，P2口输出数码管位选信号。

晶振12M编写：最后更新：08/12/31晚**************************************************************/ ORG 0000H ;程序入口地址LJMP STARTORG 000BH ;定时器0中断入口地址LJMP TIMER_0ORG 0300H/*****程序开始，初始化*****/START:SETB 48H ;使用一个bit位用于调时闪烁标志SETB 47H ;使用一个bit位用于产生脉冲用于调时快进时基MOV R1,#0 ;调整选择键功能标志：0正常走时、1调时、2调分、3调秒MOV 20H,#00H ;用于控制秒基准时钟源的产生MOV 21H,#00H ;清零秒寄存器MOV 22H,#00H ;清零分寄存器MOV 23H,#00H ;清零时寄存器MOV 24H,#00H ;用于控制调时闪烁的基准时钟的产生MOV IP,#02H ;IP,IE初始化MOV IE,#82HMOV TMOD,#01H ;设定定时器0工作方式1MOV TH0,#3CHMOV TL0,#0B0H ;赋定时初值，定时50msSETB TR0 ;启动定时器0MOV SP,#40H ;重设堆栈指针/*****主程序*****/MAIN:LCALL DISPLAY ;调用显示子程序LCALL KEY_SCAN ;调用按键检测子程序JZ MAIN ;无键按下则返回重新循环LCALL SET_KEY ;调用选择键处理子程序JB 46H,MAIN ;如果已进行长按调整（调时快进），则不再执行下面的单步调整LCALL ADD_KEY ;调用增加键处理子程序，加一LCALL DEC_KEY ;调用减少键处理子程序，减一LJMP MAIN ;重新循环/*****定时器中断服务程序*****/TIMER_0:PUSH ACCPUSH PSW ;保护现场MOV TH0,#3CHMOV TL0,#0B0H ;重新赋定时初值CPL 47H ;产生脉冲用于调时快进时基INC 24HMOV A,24HCJNE A,#10,ADD_TIME ;产生0.5秒基准时钟，用于调时闪烁CPL 48H ;取反调时闪烁标志位MOV 24H,#00HADD_TIME: ;走时INC 20HMOV A,20HCJNE A,#20,RETI1 ;产生1秒基准时钟MOV 20H,#00H ;一秒钟时间到，清零20H MOV A,21HADD A,#01HDA A ;作十进制调整MOV 21H,ACJNE A,#60H,RETI1MOV 21H,#00H ;一分钟到MOV A,22HADD A,#01HDA AMOV 22H,ACJNE A,#60H,RETI1MOV 22H,#00H ;一小时到MOV A,23HADD A,#01HDA AMOV 23H,ACJNE A,#24H,RETI1MOV 23H,#00H ;到24点,清零小时RETI1:POP PSWPOP ACC ;恢复现场RETI ;中断返回/*****显示处理*****/DISPLAY:MOV A,21H ;秒ANL A,#0FHMOV 2FH,A ;转换出秒个位，存入2FHMOV A,21HANL A,#0F0HSWAP AMOV 2EH,A ;转换出秒十位，存入2EHJB 46H,MIN ;如果长按按键（调时快进），则跳过闪烁处理程序CJNE R1,#3,MIN ;如果R1为3，闪烁秒位待调整JB 48H,MINMOV 2FH,#0AH ;使该位为10，查表得到使该位不显示的输出MOV 2EH,#0AHMIN:MOV A,22H ;分ANL A,#0FHMOV 2DH,A ;转换出分个位，存入2DHMOV A,22HANL A,#0F0HSWAP AMOV 2CH,A ;转换出分十位，存入2CHJB 46H,HOUR ;如果长按按键（调时快进），则跳过闪烁处理程序CJNE R1,#2,HOUR ;如果R1为2，闪烁分位待调整JB 48H,HOURMOV 2DH,#0AH ;使该位为10，查表得到使该位不显示的输出MOV 2CH,#0AHHOUR:MOV A,23H ;时ANL A,#0FHMOV 2BH,A ;转换出时个位，存入2BHMOV A,23HANL A,#0F0HSWAP AMOV 2AH,A ;转换出时十位，存入2AHJB 46H,DISP ;如果长按按键（调时快进），则跳过闪烁处理程序CJNE R1,#1,DISP ;如果R1为1，闪烁时位待调整JB 48H,DISPMOV 2BH,#0AH ;使该位为10，查表得到使该位不显示的输出MOV 2AH,#0AH/*****数码管动态扫描显示*****/DISP:MOV DPTR,#TABLEMOV A,2FHMOVC A,@A+DPTRMOV P0,ACLR P2.7LCALL DELAYSETB P2.7 ;显示秒个位MOV A,2EHMOVC A,@A+DPTRMOV P0,ACLR P2.6LCALL DELAYSETB P2.6 ;显示秒十位MOV A,#0BFHMOV P0,ACLR P2.5LCALL DELAYSETB P2.5 ;显示“-”MOV A,2DHMOVC A,@A+DPTRMOV P0,ACLR P2.4LCALL DELAYSETB P2.4 ;显示分个位MOVC A,@A+DPTRMOV P0,ACLR P2.3LCALL DELAYSETB P2.3 ;显示分十位MOV A,#0BFHMOV P0,ACLR P2.2LCALL DELAYSETB P2.2 ;显示“-”MOV A,2BHMOVC A,@A+DPTRMOV P0,ACLR P2.1LCALL DELAYSETB P2.1 ;显示时个位MOV DPTR,#TABLE1 ;该位使用TABLE1以消除前置0MOV A,2AHMOVC A,@A+DPTRMOV P0,ACLR P2.0LCALL DELAYSETB P2.0 ;显示时十位RET/*****按键检测子程序*****/KEY_SCAN:CLR 46H ;关闭长按调整（调时快进）标志MOV P1,#0FFH ;将P1口设置成输入状态MOV A,P1CPL AANL A,#07H ;P1口低3位连接3个按键，只判断该3位JZ EXIT_KEY ;无键按下则返回LCALL DELAY ;延时去抖动MOV A,P1 ;重新判断CPL AJZ EXIT_KEY ;键盘去抖动MOV R5,A ;临时将键值存入R5MOV R4,#00H ;用于控制调时快进速度;设置为00H是为了在进入长按处理前加长延时区分用户的长按与短按，防止误快进LOOP: ;进入长按处理LCALL DISPLAY ;使长按时显示正常MOV A,P1CPL AANL A,#07HJB 47H,LOOP1INC R4 ;调时快进间隔时间基准加1LOOP1:CJNE R1,#03H,LOOP2 ;如果调秒时长按，则不处理LJMP LOOP3LOOP2:CJNE R4,#99H,LOOP3MOV R4,#70H ;确认用户长按后，重新设定起始值，加快调时快进速度SETB 46H ;长按调整（调时快进）标志LCALL ADD_KEYLCALL DEC_KEYLOOP3:JNZ LOOP ;等待键释放MOV A,R5 ;输出键值RETEXIT_KEY:RET/*****延时子程序*****/DELAY:MOV R7,#150DJNZ R7,$RET/*****选择键处理子程序*****/SET_KEY:CJNE R5,#01H,EXIT ;选择键键值INC R1 ;调整选择功能标志加一CJNE R1,#4,EXITMOV R1,#0MOV 24H,#00H ;调时闪烁基准清零RET/*****增加键处理子程序*****/ADD_KEY:CJNE R5,#02H,EXIT ;增加键键值CJNE R1,#01H,NEXT1 ;选择键功能标志为1，调时，否则跳出MOV A,23HADD A,#01HDA AMOV 23H,ACJNE A,#24H,EXITMOV 23H,#00HNEXT1:CJNE R1,#02H,NEXT2 ;选择键功能标志为2，调分，否则跳出MOV A,22HADD A,#01HDA AMOV 22H,ACJNE A,#60H,EXITMOV 22H,#00HNEXT2:CJNE R1,#03H,EXIT ;选择键功能标志为3，调秒，否则跳出MOV 21H,#00H ;如增加键按下直接清零秒RET/*****减少键处理子程序*****/DEC_KEY:CJNE R5,#04H,EXIT ;减少键键值CJNE R1,#01H,NEXT3 ;选择键功能标志为1，调时，否则跳出MOV A,23HADD A,#99HDA AMOV 23H,ACJNE A,#99H,EXITMOV 23H,#23HNEXT3:CJNE R1,#02H,NEXT4 ;选择键功能标志为2，调分，否则跳出MOV A,22HADD A,#99HMOV 22H,ACJNE A,#99H,EXIT MOV 22H,#59HCJNE R1,#03H,EXIT ;选择键功能标志为3，调秒，否则跳出MOV 21H,#00H ;如较少键按下直接清零秒RET/*****万用返回子程序*****/EXIT:RET/*****数码管字形编码表*****/TABLE:DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,0FFH ;字形显示编码TABLE1:DB 0FFH,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,0FFH ;小时位的十位数编码，该位如果为0则不显示END ;程序结束（注：可编辑下载，若有不当之处，请指正，谢谢!）。

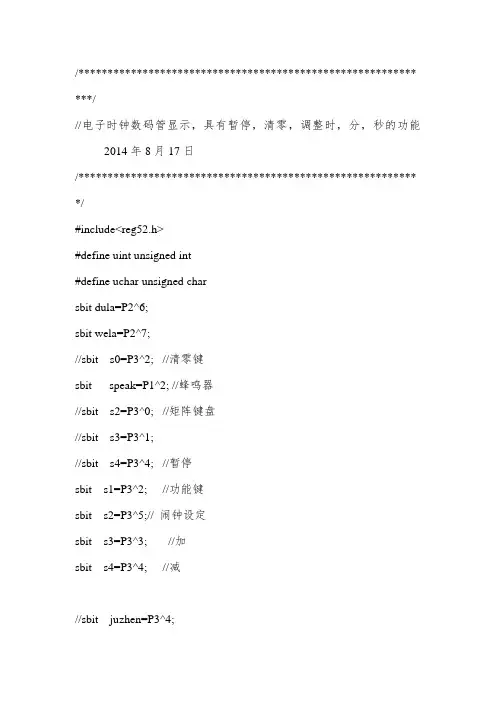

/********************************************************** ***///电子时钟数码管显示，具有暂停，清零，调整时，分，秒的功能2014年8月17日/********************************************************** */#include<reg52.h>#define uint unsigned int#define uchar unsigned charsbit dula=P2^6;sbit wela=P2^7;//sbit s0=P3^2; //清零键sbit speak=P1^2; //蜂鸣器//sbit s2=P3^0; //矩阵键盘//sbit s3=P3^1;//sbit s4=P3^4; //暂停sbit s1=P3^2; //功能键sbit s2=P3^5;// 闹钟设定sbit s3=P3^3; //加sbit s4=P3^4; //减//sbit juzhen=P3^4;bit sflag,setflag,setcflag,cflag,k1,k2,k3,k4;uchar code duanma[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; //显示数字0~9unsigned char code weima[]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe}; //unsigned char code weima[]={0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//unsigned char code weima[]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb}; uchar tempdata[8];uchar miao,fen,shi,cmiao,cfen,cshi;uchar count,ncount,s1num,cnum,state,normal;//-------------------------ms级延时函数-----------------------------------------// void delayms(uint z){uint x,y;for(x=z;x>0;x--)for(y=123;y>0;y--);}//-----------------------------蜂鸣器发声--------------------------------------------------//void buzzer(){speak=0;delayms(100);speak=1;}//---------------------闹铃声---------------------------------------------------------//void clock(){uchar i;if((shi==cnum)&&(fen==cfen)&&(miao==cmiao)){for(i=0;i<50;i++){buzzer();delayms(100);}}}//---------------------------------------定时器0初始化------------------------//void inittime0(){TMOD=0x01;EA=1;ET0=1;TR0=1;TH0=(65536-50000)/256;TL0=(65536-50000)%256;}//-------------------定时器0中断------------------------------------------------------------//void zdtime0()interrupt 1{TH0=(65536-50000)/256;TL0=(65536-50000)%256; //定时50mscount++;ncount++;if(ncount==10){ncount=0;if(setflag==1) //每隔0.5s翻转{sflag=!sflag;}if(setcflag==1) //闹钟闪烁{cflag=!cflag;}}if(count==20) //满一秒加一{count=0;miao++;if(miao==60){miao=0;fen++;if(fen==60){fen=0;shi++;if(shi==24){shi=0;}}}}}//-----------------------------数码管显示------------------------------------------------------------//void display(uchar djw,uchar num){uchar i,j;for(i=0;i<num;i++){P0=0;dula=1;dula=0;P0=weima[i+djw];wela=1;wela=0;P0=tempdata[i];dula=1;dula=0;delayms(2); //延时2ms}}//--------------------------------键盘扫描函数---------------------------------------------------------//void keyscan(){if(state==normal){if(k1==1){s1=0;s1num++;if(s1num>=4){setflag=0;s1num=0;sflag=1;}}//------------------------------------------------------------------------------------//if(k2==1){s2=0;setcflag=1;cflag=1;sflag=0;cnum++;if(cnum>=4){cnum=0;cflag=0;sflag=1;}}//-----------------------------------------------------------------------------------//if(k3==1){s3=0;switch(s1num){case 1:{miao++;if(miao==60){miao=0;}}break;case 2:{fen++;if(fen==60){fen=0;}}break;case 3:{shi++;if(shi==24){shi=0;}}break;default : break; }//----------------------------------------------------------------------------------------------------------//switch(cnum) //闹钟设置时加，分加，秒加{case 1:{cmiao++;if(cmiao==60){cmiao=0;}}break;case 2:{cfen++;if(cfen==60){cfen=0;}}break;case 3:{cshi++;if(cshi==24){cshi=0;}}break;default : break;}//---------------------------------------------------------------------------------------------------------//}//---------------------------------------------------------------------------------// if(k4==1) //减键{switch(s1num) {case 1:{miao--;if(miao==-1)miao=59;}break;case 2:{fen--;if(fen==-1)fen=59;}break;case 3:{shi--;if(shi==-1)shi=23;}break;default : break;}//---------------------------------------------------------------------------------------------------//switch(cnum) //时减，分减，秒减{case 1:{cmiao--;if(cmiao==-1)cmiao=59;}break;case 2:{cfen--;if(cfen==-1)cfen=59;}break;case 3:{cshi--;if(cshi==-1)cshi=23;}break;default : break;}}}}void fuzhi(){if(state==normal){if(sflag==1){tempdata[7]=duanma[shi/10];tempdata[6]=duanma[shi%10];tempdata[5]=0x40;tempdata[4]=duanma[fen/10]; tempdata[3]=duanma[fen%10]; tempdata[2]=0x40;tempdata[1]=duanma[miao/10]; tempdata[0]=duanma[miao%10]; }if(cflag==1){tempdata[7]=duanma[cshi/10];tempdata[6]=duanma[cshi%10];tempdata[5]=0x40;tempdata[4]=duanma[cfen/10]; tempdata[3]=duanma[cfen%10]; tempdata[2]=0x40;tempdata[1]=duanma[cmiao/10]; tempdata[0]=duanma[cmiao%10]; }tempdata[2]=0x40;tempdata[5]=0x40;if (sflag==0)switch(s1num){case 1:{tempdata[0]=0;tempdata[1]=0;} break;case 2:{tempdata[3]=0;tempdata[4]=0;} break;case 3:{tempdata[7]=0;tempdata[6]=0;} break;default : break;}if (cflag==0){switch(cnum){case 1:{tempdata[0]=0;tempdata[1]=0;} break;case 2:{tempdata[3]=0;tempdata[4]=0;} break;case 3:{tempdata[7]=0;tempdata[6]=0;} break;default : break;}}}}void jian(){if(s1==0){delayms(5);if(s1==0){while(s1==0);k1=1;}}if(s2==0){delayms(5);if(s2==0){while(s2==0);k2=1;}}if(s3==0){delayms(5);if(s3==0){while(s3==0);k3=1;}}if(s4==0){delayms(5);if(s4==0){while(s4==0);k4=1;}}void model(){switch(state){case normal:{} break;}}//-------------------------------主函数---------------------------------------------------------//void main(){inittime0();//定时器0初始化s2=0;sflag=1;state=normal;while(1){// clock();keyscan();fuzhi();display(0,8);}}。

用数码管(8位)显示的数字时钟程序
一、程序概述
本程序使用单片机AT89S52，通过数码管(8位)显示当前时间，支持12小时制和24小时制切换，精度为秒。

二、程序实现
程序首先定义了数码管的连接方式和每个数字的位图数据，然后定义了时间变量和函数，包括：
1.初始化函数：设置数码管端口和时钟计数器的计数方式。

2.读时钟函数：读取时钟计数器及寄存器，返回当前时间的小时、分钟和秒数。

3.显示函数：将当前时间转化为8个数码管显示的位图数据，用数字和符号映射表将数字和符号的位图数据与数码管连接方式对应起来，输出到数码管上。

在主函数中，程序初始化后循环执行读时钟函数和显示函数，实现时钟的实时显示。

三、程序特点
1.采用8位数码管显示，时间更加直观。

2.支持12小时制和24小时制切换，适用于不同场景。

3.实现精度为秒的实时显示，更加准确。

四、程序优化
1.增加闹钟功能，提醒用户打卡或者起床。

2.加入温度传感器模块，实现显示温度的功能。

3.优化显示效果，增加字体和颜色等选项。

五、程序应用
本程序可应用于家庭、办公室、学校等场合，用于显示时间，提醒用户合理安排时间和时间管理，也可作为DIY电子制作的教学和实验材料，提高学生的动手实践能力和电子信息技术水平。

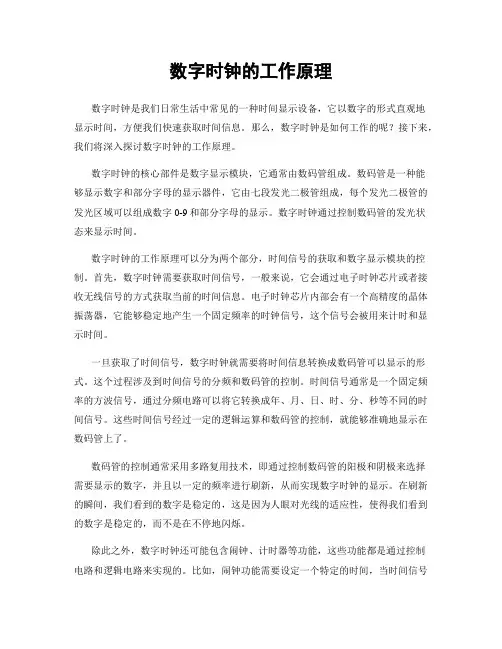

数字时钟的工作原理数字时钟是我们日常生活中常见的一种时间显示设备，它以数字的形式直观地显示时间，方便我们快速获取时间信息。

那么，数字时钟是如何工作的呢？接下来，我们将深入探讨数字时钟的工作原理。

数字时钟的核心部件是数字显示模块，它通常由数码管组成。

数码管是一种能够显示数字和部分字母的显示器件，它由七段发光二极管组成，每个发光二极管的发光区域可以组成数字0-9和部分字母的显示。

数字时钟通过控制数码管的发光状态来显示时间。

数字时钟的工作原理可以分为两个部分，时间信号的获取和数字显示模块的控制。

首先，数字时钟需要获取时间信号，一般来说，它会通过电子时钟芯片或者接收无线信号的方式获取当前的时间信息。

电子时钟芯片内部会有一个高精度的晶体振荡器，它能够稳定地产生一个固定频率的时钟信号，这个信号会被用来计时和显示时间。

一旦获取了时间信号，数字时钟就需要将时间信息转换成数码管可以显示的形式。

这个过程涉及到时间信号的分频和数码管的控制。

时间信号通常是一个固定频率的方波信号，通过分频电路可以将它转换成年、月、日、时、分、秒等不同的时间信号。

这些时间信号经过一定的逻辑运算和数码管的控制，就能够准确地显示在数码管上了。

数码管的控制通常采用多路复用技术，即通过控制数码管的阳极和阴极来选择需要显示的数字，并且以一定的频率进行刷新，从而实现数字时钟的显示。

在刷新的瞬间，我们看到的数字是稳定的，这是因为人眼对光线的适应性，使得我们看到的数字是稳定的，而不是在不停地闪烁。

除此之外，数字时钟还可能包含闹钟、计时器等功能，这些功能都是通过控制电路和逻辑电路来实现的。

比如，闹钟功能需要设定一个特定的时间，当时间信号与设定的时间相同时，就会触发闹钟的响铃。

计时器功能则需要通过按钮来控制计时的开始、暂停和复位。

总的来说，数字时钟的工作原理涉及到时间信号的获取、分频、数码管的控制和功能模块的实现。

通过这些过程，我们能够方便地获取时间信息，提高我们的生活效率。

数字钟工作原理数字钟是一种常见的时间显示设备，它能够以数字形式准确显示时间，广泛应用于家庭、办公室等各种场所。

那么，数字钟是如何工作的呢？下面我们就来详细介绍一下数字钟的工作原理。

数字钟的核心部件是时钟芯片，它是数字钟的“大脑”，负责计时和显示时间。

时钟芯片内部包含一个晶体振荡器，它能够稳定地产生高频信号。

这个高频信号经过一系列分频、计数和逻辑运算后，最终被转换成驱动数码显示器的信号，从而实现时间的显示。

在数字钟中，最常见的数码显示器是数码管。

数码管由数个发光二极管（LED）组成，每个发光二极管能够显示数字0-9中的一个。

通过控制这些发光二极管的亮灭，就能够实现时间的显示。

时钟芯片负责将计算得到的时间数据转换成适合数码管显示的信号，并通过驱动电路将这些信号传送到数码管上，从而完成时间的显示。

除了时钟芯片和数码显示器，数字钟还包括电源、控制电路、按钮等部件。

电源为数字钟提供工作所需的电能，控制电路负责对时钟芯片的工作进行控制，按钮用于调整时间和设置闹钟等功能。

这些部件共同协作，使得数字钟能够正常工作并实现时间的准确显示。

总的来说，数字钟的工作原理就是通过时钟芯片产生稳定的高频信号，经过一系列的处理和转换，最终驱动数码显示器显示出时间。

各个部件之间相互配合，共同完成时间的计算和显示工作。

通过了解数字钟的工作原理，我们能够更好地理解数字钟的使用和维护，也能够更好地欣赏数字钟的精密工艺和便利功能。

希望通过本文的介绍，读者能够对数字钟的工作原理有一个清晰的认识，从而更好地使用和维护数字钟，同时也能够对数字钟的技术原理有一个初步的了解。

数字钟作为一种常见的时间显示设备，其工作原理的了解对我们的生活和工作都有一定的帮助。

用数码管设计的可调式电子钟可调式数码管电子钟设计引言：数码管是一种能够显示数字和一些简单字符的设备，广泛应用于电子时钟、计数器等领域。

本文将提供一种可调式的数码管电子钟设计，使用户可以根据自己的需求进行时间显示的设置。

一、设计原理：1.1时间获取使用DS1302时钟芯片来获取当前的时间，并定时更新时间。

DS1302时钟芯片具有时钟、日历和RAM功能，能够满足电子钟设计的需求。

1.2时间显示使用4位共阴数码管来显示小时和分钟。

小时共有24小时制和12小时制两种显示方式，通过按键选择输出方式，分钟采用60进制显示。

1.3时间设置通过两个按键进行时间的设置，分别为设置小时和设置分钟。

通过按住按键进行时间数字的加减操作，并在数码管显示当前设置的时间。

二、电路设计：2.1DS1302时钟芯片接口DS1302时钟芯片的接口包括VCC、GND、SCLK、RST、DAT和CE。

其中VCC和GND分别接到5V和地线上，SCLK接到单片机的时钟源上，RST接到单片机的复位端口上，DAT接到单片机的数据引脚上，CE可以悬空或接地，建议接地。

2.2数码管接口数码管接口需要连接到控制电路上，包括数码管的数值引脚和段选引脚。

根据具体使用的数码管型号，接线方式可能有所不同，需要根据数码管的数据手册来确定具体的接线方式。

2.3设置按键接口设置按键通过一个按键来进行时间的设置，按下时触发相应的设置功能。

按键需要连接到输入电路中，并通过一个GPIO口读取其状态，判断按键是否按下。

三、程序设计：3.1初始化DS1302时钟芯片通过写入相应的寄存器进行DS1302时钟芯片的初始化操作，设置时钟频率、日期和时间格式等。

3.2获取当前时间通过读取DS1302时钟芯片的时钟寄存器，获取当前的小时和分钟，保存在相应的变量中。

3.3时间显示使用4位共阴数码管进行时间的显示，将小时和分钟分别拆分为十位和个位两个数字进行显示。

可以通过按键选择显示的小时制方式。

数字时钟的原理
数字时钟的原理是基于数码管显示技术和时钟芯片的运行机制。

数码管是一种能够显示数字的器件，由七段LED（Light Emitting Diode，发光二极管）组成。

每个数码管的LED段可
以发光，并且被编号为a, b, c, d, e, f, g。

通过点亮或熄灭相应
的LED段，可以显示数字0至9以及其他特殊字符，如冒号等。

时钟芯片是数字时钟的关键部件，它包含一个晶振用于产生稳定的时钟信号，并且具有计时和计算功能。

时钟芯片内部有一个计数器，根据晶振提供的时钟信号，计数器以固定频率进行加1操作。

通过对计数器进行适当的处理，时钟芯片能够精确地测量时间，并将其转换为将要显示在数码管上的数字信号。

当计数器的数值发生改变时，时钟芯片会根据特定的算法将其转换为对应的数码管段的控制信号。

这些控制信号通过驱动电路传递到每个数码管的对应LED段上，点亮相应的LED段，
从而显示出正确的数字。

在数字时钟中，通常使用四个数码管分别表示小时的十位数、小时的个位数、分钟的十位数和分钟的个位数。

时钟芯片负责根据实时时间的变化，不断更新这些数码管的显示内容，以实现时钟的功能。

总的来说，数字时钟的原理是基于数码管显示技术和时钟芯片的协同作用，通过正确定时和计时的运算，将实时时间以数字形式展示在数码管上。

vhdl设计实例VHDL设计实例：数字电子钟引言：数字电子钟是一种常见的电子设备，用于显示当前时间。

本文将介绍如何使用VHDL设计一个简单的数字电子钟。

一、设计概述数字电子钟由时钟模块、数码管显示模块和控制模块组成。

时钟模块用于生成计时脉冲，数码管显示模块用于将时钟模块输出的计时脉冲转换为对应的数字显示，控制模块用于调整时钟和设置时间。

二、时钟模块设计时钟模块是整个电子钟的核心，它需要能够精确地生成计时脉冲。

使用VHDL语言，可以使用计数器和时钟分频器实现时钟模块。

计数器用于计数，时钟分频器用于将计数器的输出分频为1秒钟一次的脉冲。

三、数码管显示模块设计数码管显示模块用于将时钟模块输出的计时脉冲转换为数字显示。

在数码管显示模块中，每个数码管对应一个数字显示，通过切换不同的数码管，可以实现显示小时、分钟和秒钟。

使用VHDL语言，可以使用多路复用器和BCD转换器实现数码管显示模块。

四、控制模块设计控制模块用于调整时钟和设置时间。

通过增加按钮和减少按钮，可以实现调整时钟的功能。

通过设置按钮，可以进入设置时间的模式，并通过增加按钮和减少按钮设置小时、分钟和秒钟。

使用VHDL语言，可以使用状态机实现控制模块。

五、测试与验证在设计完成后，需要进行测试和验证。

可以使用仿真工具对设计的各个模块进行仿真，验证其功能是否正常。

同时，还可以将设计烧录到FPGA开发板上进行实际测试，确保数字电子钟能够正常工作。

六、总结本文以VHDL设计实例为题，详细介绍了数字电子钟的设计过程。

通过时钟模块、数码管显示模块和控制模块的设计，实现了一个简单的数字电子钟。

通过测试和验证，确保了设计的正确性和可靠性。

希望本文对读者理解VHDL设计实例并进行创作有所帮助。

通过自己的实践和研究，不断探索和创新，可以设计出更多实用的数字电子设备。

让我们一起努力，推动数字电子技术的发展！。

基于数码管的电子时钟设计电子时钟是一种通过电子控制来显示时间的设备，它通常使用数码管来显示时间。

数码管是一种特殊的显示器件，它由七段LED组成，可以显示数字和一些特殊字符。

在设计基于数码管的电子时钟时，需要考虑如何获取时间信号、如何控制数码管显示以及如何进行时钟的设置和调整。

首先，我们需要确定使用哪种类型的数码管来显示时间。

常见的数码管有共阳极和共阴极两种类型，它们的工作原理有所不同。

共阳极数码管的LED为高电平时亮，共阴极数码管的LED为低电平时亮。

在本设计中，我们选择使用共阳极数码管。

其次，我们需要确定使用哪种类型的时钟芯片来获取时间信号。

常见的时钟芯片有DS1302、DS3231等，它们能够提供准确的时间信号。

在本设计中，我们选择使用DS3231时钟芯片。

接下来，我们需要设计电路来连接数码管和时钟芯片。

首先，我们将数码管的七个LED分别连接到控制芯片的七个IO口。

其次，我们将时钟芯片的时钟信号、数据信号和使能信号分别连接到控制芯片的IO口。

通过控制芯片的IO口，我们可以控制数码管的亮灭，实现数字的显示。

在电路设计完成后，我们需要编写程序来控制数码管的显示。

首先，我们需要初始化时钟芯片，获取当前时间。

然后，我们需要设计一个循环，不断读取当前时间并显示在数码管上。

为了让数字在数码管上切换显示，我们可以使用定时器中断来实现，定时器中断可以每隔一段时间触发一次，通过改变显示的位数或者数码管的亮灭状态来实现数字显示的切换。

最后，我们需要设计一些按键来实现时钟的设置和调整功能。

通过按键，我们可以改变时钟的小时、分钟和秒数，实现时间的调整功能。

另外，我们还可以设计一些按键来切换时间的显示模式，例如切换显示日期或者闹钟等。

综上所述，基于数码管的电子时钟设计需要考虑数码管的选择、时钟芯片的选择、电路设计、程序编写以及按键设计等方面。

通过合理的设计和实现，我们可以制作出一个功能完善、稳定可靠的电子时钟。

基于数码管的电子时钟设计数码管是一种常见的显示器件，可以显示数字和一些特定的字符。

电子时钟是一种常见的时间显示装置，通过数字方式显示当前的时间。

在本文中，将对基于数码管的电子时钟设计进行详细的介绍和分析。

首先，基于数码管的电子时钟设计需要考虑以下几个方面：硬件设计、时钟模块设计、显示模块设计和电源模块设计。

硬件设计是基于数码管的电子时钟设计的基础，其关键是选择合适的硬件平台和器件。

首先需要选择适当的微控制器作为控制核心，常用的有51系列和STM32系列。

其次需要选择合适的时钟电路，以确保时钟的精确度和稳定性。

另外，还需要选择合适的数码管作为显示器件，常用的有共阳和共阴两种类型。

在硬件设计中，还需要考虑电源电路、扩展接口等问题。

时钟模块设计是基于数码管的电子时钟设计的核心部分，主要包括时间获取和时间维护两个部分。

时间获取可以通过连接网络获取网络时间或者通过RTC芯片来获取实时时间。

时间维护用于对时钟进行校准、时钟调整等操作，可以通过微控制器的定时中断来实现。

显示模块设计是基于数码管的电子时钟设计中最直观的部分，主要负责将时间数据转换为七段数码管的显示形式。

在显示模块设计中，需要进行时钟分频、时、分、秒数据转换和段选控制等操作。

通常，会使用编码器进行时、分、秒数据的转换，然后通过综合逻辑电路将数据转换为七段数码管的显示信号。

电源模块设计用于为整个电子时钟提供稳定的电源。

可以采用开关电源或者变压器加稳压电路的方式来提供直流电源。

此外，还需要考虑供电电压的稳定性和过载保护等问题。

在基于数码管的电子时钟设计中，还需要注意以下几个问题：电磁干扰、温度控制、外部环境适应性和误差补偿等。

电磁干扰会对整个电子时钟的正常运行产生影响，因此需要对电磁干扰进行抑制和防护。

温度控制是为了保证整个电子时钟在不同的环境温度下都能正常运行。

外部环境适应性是指电子时钟在不同的环境条件下都能正常工作，比如在室内、室外、高温、低温等环境下。

数码管时钟源码数码管时钟是一种用数码管显示时间的装置，它通过电子元件和微控制器实现时间的计时和显示。

在这篇文章中，我们将介绍数码管时钟的源码及其工作原理。

一、数码管时钟的源码数码管时钟的源码一般由两部分组成：主程序和显示函数。

主程序负责初始化和调用显示函数，而显示函数则负责将时间数据转换为数码管对应的数字，并通过数码管显示出来。

在主程序中，首先需要初始化相关的引脚和参数，包括数码管的引脚和端口设置、定时器的设置等。

然后，通过一个循环不断调用显示函数，实现时间的持续显示。

显示函数的主要功能是将时间数据转换为数码管对应的数字，并通过相应的引脚控制数码管的显示。

具体的实现方法可以根据不同的数码管型号和芯片来进行选择。

二、数码管时钟的工作原理数码管时钟的工作原理可以简单地理解为：通过定时器产生的中断信号，不断更新时间数据，并将其转换为数码管对应的数字进行显示。

具体来说，数码管时钟的工作流程如下：1. 初始化引脚和参数：首先，我们需要将数码管的引脚和端口设置为输出模式，并设置定时器的相关参数，以便后续的时间计时和显示。

2. 计时：通过定时器产生的中断信号，我们可以在中断服务程序中对时间进行计数。

可以选择不同的计时精度，比如每秒钟计一次、每毫秒计一次等，根据实际需要进行设置。

3. 更新时间数据：在计时的过程中，我们可以根据需要更新时间数据。

比如，可以每秒钟增加一秒，每分钟增加一分钟，以此类推。

4. 数字转换和显示：根据更新后的时间数据，我们需要将其转换为数码管对应的数字，并通过相应的引脚控制数码管的显示。

具体的转换方法可以根据数码管的编码方式和芯片的规格来确定。

5. 持续显示：通过循环调用显示函数，我们可以使数码管不断地显示更新后的时间数据，实现时钟的持续显示。

三、数码管时钟的应用数码管时钟广泛应用于各种场景，比如家居、办公室、学校等。

它具有显示清晰、易读、美观等特点，可以方便地满足人们对时间的需求。

在家居方面，数码管时钟可以放置在客厅、卧室等位置，方便人们随时了解时间。
