LED电子钟使用说明书（ZXSJ-05L）一、功能简介1、时分、月日、温度单项显示或三项交替显示。
2、12/24小时制可设定。
3、八组闹钟功能。
4、整点提醒功能。
5、停电继续走时。
6、亮度自动调整（22:00～7:00亮度减半）。
7、自动闰年调整（2000-2099年）。
8、自动测量温度（－9～50℃）。
二、操作说明1、按键名称：RESET（复位）、（设置/移动）、▲（上调）、▼（下调）、END（结束/止闹）。
2、开关名称：ALTER ON/OFF（交替显示开/关）、ALARM ON/OFF（闹铃开/关）。
3、指示灯名称：AM（上午）、PM（下午。
4、年月日小时分钟（日期和时间）设置：按设置键四位年份闪烁，按上调键或下调键修改年（年份四位数平时不显示或者说隐藏显示，只有在首次按设置键时借用四位数码闪烁显示，例如闪烁显示2009，表示2009年，此时按上调键或下调键可修改年份）；再按设置键月闪烁，按上调键或下调键修改月；再按设置键日闪烁，按上调键或下调键修改日；再按设置键小时位闪烁，按上调键或下调键修改小时；再按设置键分钟位闪烁，按上调键或下调键修改分钟；按结束键回到正常显示状态。
5、12/24小时制设置：在正常显示状态下，按住上调键三秒，则可进行12小时制与24小时制的互相切换，12小时制有上午（AM）、下午（PM）指示灯指示。
6、整点提醒设置：在正常显示状态下，按一下上调键可以开启/关闭7:00～21:00整点提醒功能（整点指示灯亮/灭）,22:00～6:00整点都不提醒。
7、定闹时间设置：在正常显示状态下，按定闹键进入闹铃时间查询（每组闹铃有不同音乐提示，若在时分位显示―∶――表示该组闹铃时间无效，否则有效，可按上调键切换成有效或无效），若要调整则按设置键音乐停止，再按设置键，小时位闪烁，按上调键或下调键修改小时，再按设置键分钟位闪烁，按上调键或下调键修改分钟；再按定闹键进入第二组闹铃时间查询和调整，方法与第一组相同；用同样方法可完成第三组至第八组闹铃时间的查询和调整；按结束键返回正常显示状态；若八组闹铃时间都无效，则闹铃指示灯不亮，否则闹铃指示灯亮。

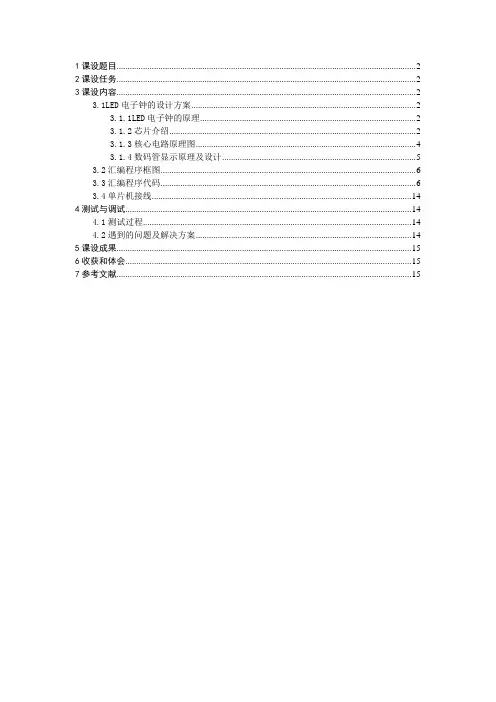

1课设题目 (2)2课设任务 (2)3课设内容 (2)3.1LED电子钟的设计方案 (2)3.1.1LED电子钟的原理 (2)3.1.2芯片介绍 (2)3.1.3核心电路原理图 (4)3.1.4数码管显示原理及设计 (5)3.2汇编程序框图 (6)3.3汇编程序代码 (6)3.4单片机接线 (14)4测试与调试 (14)4.1测试过程 (14)4.2遇到的问题及解决方案 (14)5课设成果 (15)6收获和体会 (15)7参考文献 (15)1课设题目LED电子钟的制作2课设任务用89C51单片机设计制作一个以LED显示的电子钟。
要求用6个数码管显示时、分、秒；要求通过键盘输入初值，打上开关K1时允许设定时间，按下开关K1时开始运行显示时间，K2用作选择是24小时制还是12小时制。
3课设内容3.1LED电子钟的设计方案3.1.1LED电子钟的原理本设计为微机电子时钟系统，主控芯片采用89S51单片机。
配合软件延时实现时、分、秒的计时。
本系统设计采用此种软件控制方法来实现计时，通过定时器定时中断，使时间缓存单元数据加一，提供系统时间。
同时可以通过独立键盘对电子时钟开始计时，暂停计时和结束计时的控制。
单片机内的数据通过并行I/O接口输入输出。
并驱动六位LED数码管（时、分、秒分别用量为数码管显示），动态显示数据。
晶振及复位电路为单片机提供工作脉冲及复位信号。
在单片机应用系统中，键盘和显示往往需要同时使用，为节省I/O口线，可将键盘和显示电路做在一起，构成实用的键盘、显示电路。
由于该系统较为简单，无需扩展I/O口，可直接使用51芯片的引脚控制键盘和显示。
该电子时钟由89S51，独立键盘，六位数码管等构成，采用晶振电路作为驱动电路，由中断延时程序和循环程序产生一秒定时，达到时分秒的计时，六十秒为一分钟，六十分钟为一小时，满二十四小时为一天。
而电路当中三个独立按键分别控制电子时钟的开始，暂停和结束，同时通过六位数码管显示时间。
第1节引言1.1 电子钟概述目前市场上提供的无论是机械钟还是石英钟在晚上无照明的情况下都是不可见的。
要知道当前的时间，必须先开灯，故较为不便。
现在市场上也出现了一些电子钟，它以六只LED数码管来显示时分秒，违背了人们指针式的传统习惯与理念，而且这类电子钟一般是采用大型显示器件，适用于银行、车站等公共场所，且外观设计欠美观，很少进入百姓家庭。
此外，无论是机械钟、石英钟还是电子钟，都存在着共同的问题：时间误差。
针对以上存在的问题，我们设计了一款采用LED显示器件显示的电子时钟，解决了时钟存在的误差问题，并能在夜间不必其它照明就能看到时间，且以60只发光管实现秒显示，接近于传统的秒针来显示秒的形式，用户容易接受，而且美观大方。
另加七只装饰用的LED灯，使整个时钟显的相当美观新颖，故还可作为室内装饰用。
1.2 设计任务本次设计通过对一个实现定时、双时钟显示、闹钟、温度等功能的时间系统的设计，其中结合了数据转换显示、数码管显示、动态扫描、单片机定时中断等技术。
系统由AT89C2051、LED数码管、按键、三极管、两片CD4017BE、CD4069BE、DS18B20、电阻等组成。
能实现时钟时、分、秒的显示。
也具有温度显示、时间设置、闹铃开和关设置、制式切换。
文章后附有电路图、程序清单。
1.3 系统主要功能电子钟的外观如图1所示。
周边60只发光管顺时旋转来显示秒，中间四只LED 数码管用于显示时间，中下方的七只LED灯顺时旋转，供装饰用。
其主要功能有：①整点报时；②四只LED数码管显示当前时分；③每隔一秒钟周边的60只LED发光管旋转一格；④当发生停电事件时，由后备电池供电，系统进入低功耗状态，所有显示部件停止显示，这样即延长了电池的寿命，同时又保证CPU继续计数，不至于因停电而时钟停止运行。
⑤当恢复供电后，系统自动恢复工作状态，不影响计时。
图一第2节电子钟硬件设计2.1系统的硬件构成及功能电子钟的原理框图如图2所示。
LED数字电子钟设计电路及工作原理LED 电子钟的制作方法在很多电子报刊杂志上都可以见到，但大多数在断电后都要重新设置时间等参数，给使用带来很多不便。
也有用后备电池作为备用电源的，但往往体积较大。
本文介绍的LED 电子钟克服了以往的弊端，而且采用了家电通用的红外遥控器进行控制，方便使用。
有一路闹铃输出，可以通过遥控器设置闹铃时间及允许与否。
一.工作原理DS1302 为达拉斯公司的一种实时时钟芯片，主要特点是采用串行数据传输，可为掉电保护电源提供可编程的充电功能，并且可以关闭充电功能。
采用普通32768Hz 晶振。
AT89C2051 作为主控芯片，一是对接收到的红外遥控编码进行判断识别，并执行相应的处理;第二就是定期的读取时钟芯片DS1302 中的时间并把小时和肥以示在4 位LED 中;第三就是对设置的闹铃时间与实时时间进行比较，如果时间相同且闹铃允许，那么蜂鸣器就会以1 秒的周期鸣响一分钟，提醒使用者。
如果要停止鸣闹，只要按遥控器相应键就可以关闭闹铃。
闹铃时间保存在DS1302 自带的RAM 中，不需要单独的EEPROM。
二.硬件电路图一为电子钟的原理图IC2 为DS1302，电子爱好者可以向MAXIM 公司索取免费样品。
Y2 为32768 Hz 石英晶振，可以用普通电子表里的。
IC3 为三脚的塑封一体化红外接收头。
LED1-4 为高亮度共阳数码管。
89C2051 所用的晶振Y1 如果没有10MHz 也可以用其他12M 以内的代替，只要修改程序中YS1 和YS2 的延时参数，让其保持延时长度不变就行。
调整R2 可以改变数码管亮度。
P1 口接数码。
LED数码管设计的可调式电子钟说明说可调式电子钟的设计理念是提供用户多样化的时间显示和闹钟设定选项，以满足用户不同的需求和喜好。
以下是对设计的详细说明：1.数码管显示：LED数码管采用7段共阳极连接方式，每个数码管由7个LED灯组成，通过控制各个LED灯的点亮与否，可以显示0-9的数字。
数码管的显示仿真效果要清晰、鲜明，确保用户可以轻松辨认时间。
2.时间调节功能：可调式电子钟具备时间调节的功能，用户可以通过按钮或旋钮调整时间。
其中旋钮可以实现小时和分钟的调节，而按钮可以实现小时和分钟的增加或减少。
设计时需考虑人机交互的便利性，确保时间调节操作简单明了。
3.闹钟设定：可调式电子钟还具备闹钟功能，用户可以设定一个或多个闹钟时间点。
用户可以通过按钮或旋钮设置闹钟的小时和分钟，还可以设定是否重复响铃。
闹铃可以通过声音、震动或LED灯闪烁等方式提醒用户。
为了避免误操作，设计时需要考虑设置闹钟的过程，确保用户能够轻松设置闹钟。
4.电源供应：可调式电子钟可采用外部电源或内置电池供电。
设计时需考虑到电源的稳定性和可靠性，确保时钟长时间准确运行。
当外部电源断开时，内置电池可以提供备用电源，防止时间设置的丢失。
5.背光功能：可调式电子钟还可以考虑添加背光功能，在光线不好的情况下，用户可以通过按下按钮或通过传感器自动点亮背光。
背光的亮度可以根据用户偏好进行调节。
6.美观设计：除了功能性，可调式电子钟的外观设计也很重要。
设计时可以考虑采用简约设计风格，以及时尚的外壳材料。
同时，数字显示的对齐和间距，以及按钮和旋钮的位置、大小都需要细致推敲，确保整体外观美观大方。
总之，可调式电子钟的设计需要满足用户对时间显示和闹钟功能的需求。
通过合理的控制功能，人性化的设计以及简洁好看的外观，可为用户提供一台方便、易用的电子钟。
![[整理]LED 电子钟 显示时间.](https://img.taocdn.com/s1/m/cc91b2d9aeaad1f346933f7c.png)
《单片机技术》课程设计任务1、本课题任务如下：设计一个具有特定功能的电子钟。
该电子钟上电或按键复位后能自动显示系统提示符“P.”，进入时钟准备状态；第一次按电子钟启动/调整键，电子钟从0时0分0秒开始运行，进入时钟运行状态；再次按电子钟启动/调整键，则电子钟进入时钟调整状态，此时可利用各调整键调整时间，调整结束后可按启动/调整键再次进入时钟运行状态。
2、本课题要求如下：（1）在AT89S51的P0口和P2口外接由六个LED数码管(LED5～LED0)构成的显示器，用P0口作LED的段码输出口（P0.0～P0.7对应于LED的a～dp），P2.5～P2.0作LED的位控输出线（P2.5～P2.0对应于LED5～LED0），P1口外接四个按键A、B、C、D（对应于P1.0～P1.3）。
（2）、利用六个LED显示当前时间。
（3）、四个按键的功能：A键用于电子钟启动/调整；B键用于调时,范围0-23,0为24点,每按一次时加1；C键用于调分,范围0-59，0 为60分,每按一次分加1；D键用于调秒, 范围0-59，0为60秒,每按一次秒加1。
方案四: 独立式按键，LED动态显示。
该方案方框图如图1.2.4所示，独立式按键直接与单片机I/O口相连构成键盘，每个按键不会相互影响，因本系统用到的按键比较少，采用独立式键盘不会浪费I/O口线，所以本系统采用独立式键盘。
动态显示的亮度虽然不如静态显示，但其硬件电路较简单，可节省硬件成本，虽然动态扫描需占用CPU较多的时间，但本系统中的单片机没有很多实时测控任务，因此，本系统采用此种方案。
本设计中的电子钟的核心是AT89S51单片机，其内部带有4KB在线可编程Flash存储器的单片机，无须外扩程序存储器，硬件电路主要由四部分构成：时钟电路，复位电路，键盘以及显示电路。
时钟电路是电子表硬件电路的核心，没有时钟电路，电子表将无法正常工作计时。
本系统时钟电路采用的晶振的频率为12MHz，定时器采用的是定时器0工作在方式1定时，用于实现时、分、秒的计时，定时时间为62.5ms。
LED数码显示电子钟一、产品说明数码显示电子钟电路，采用LM8560、CD4060和四位LED显示屏，通过驱动显示屏便能显示时、分。
振荡部分采用石英晶体振作时基信号源，从而保证了走时的精确。
该电路还供有定时报警功能，它定时调整方便，电路稳定可靠，能耗低。
该产品还具有定时报警功能。
它定时调整方便，电路稳定可靠。
本产品时钟显示采用12小时制，使用四个LED数码管显示时间，本产品由五个操作开关控制S1、S2、S3、S4、K1。
其输入电源为220V交流电源，经由变压器输出6V电压，安全环保。
适应于小型办公场地、书房、卧室的使用。
二、原理框图及程序流程图1.1原理框图1.2 程序流程图三、原理及参数该产品由220V交流电直接供电；由集成芯片LM8560与CD4060和四位LED 显示屏实现时、分的显示；并具有闹钟功能；由蜂鸣器实现提示报警功能。
1、CD4060芯片工作电压范围宽在3V～15V，输入阻抗高，唯一现在使用的可能就是计数器，CD4060的计数器可以到14级二进制串行计数/ 分频器。
CD4060内部包含14位二分频器和一个振荡器，电路简洁，30720HZ的信号经分频后，得到50HZ的信号送到LM8560的25脚，并做秒信号经VT2、VT3驱动显示屏内的冒号闪动2．晶体振荡器电路给数字钟提供一个频率稳定准确的32768Ｈz的方波信号，可保证数字钟的走时准确及稳定。
晶体振荡器是构成数字式时钟的核心，它保证了时钟的走时准确及稳定。
数字钟的精度主要取决于时间标准信号的频率及其稳定度。
晶体具有较高的频率稳定性及准确性，从而保证了输出频率的稳定和准确。
该元件专为数字钟电路而设计，其频率较低，有利于减少分频器级数。
3、LM8560集成电路内含显示译码驱动电路、12/24小时选择电路及以其他各种设置报警等电路。
它具有较宽的工作电压范围(7．5-14V)和工作温度范围(-20℃+70℃);自身功耗很小，输出能直接驱动发光二极管显示屏。
设 计 题 目： LED 七段数码管数字钟 学 院 名 称： 计算机科学与工程学院 专 业： 计算机科学与技术 班 级： 05计1 姓 名： 丁 琳 指导教师姓名： 白凤娥 指导教师职称： 教 授设 计 成 绩： 评 阅 教 师： 评 阅 日 期：2008年 12月 日微机原理与接口技术课程设计报告JIANGSU TEACHERS UNIVERCITY OF TECHNOLOGY目录一、设计任务书 (3)二、设计题目 (3)三、设计方案 (3)四、硬件原理 (4)1.七段数码管显示 (4)2.键盘扫描显示 (5)3.8253计数器和8259中断 (6)4.硬件连接 (6)五、程序流程图及程序清单 (7)1.七段数码管显示 (8)2. 键盘扫描显示 (9)3.定时器设计 (12)4.总程序设计 (15)六、调试过程及结果 (29)七、设计总结和体会 (30)八、参考文献 (30)一、设计任务书《微机原理及接口技术》是一门应用性、综合性、实践性较强的课程，没有实际的有针对性的设计环节，我们就不能很好的理解和掌握所学的技术知识，更缺乏解决实际问题的能力。
所以通过有针对性的课程设计，会使我们学会系统地综合运用所学的理论知识，提高我们在微机应用方面的开发与设计本领，系统的掌握微机硬软件设计方法。
通过课程设计实践，不仅要培养我们的实际动手能力，检验我们对本门课学习的情况，更要培养我们在实际的工程设计中查阅专业资料、工具书或参考书，掌握工程设计手段和软件工具，并能用设计报告表达设计思想和结果的能力。
培养我们实事求是和严肃认真的工作态度。
通过设计过程，要求我们熟悉和掌握微机系统的软件、硬件设计的方法、设计步骤，使我们得到微机开发应用方面的初步训练。
集体讨论设计题目的总体设计方案、编程、软件硬件调试、编写设计报告等问题，真正做到理论联系实际，提高动手能力和分析问题、解决问题的能力，实现由学习知识到应用知识的初步过渡。

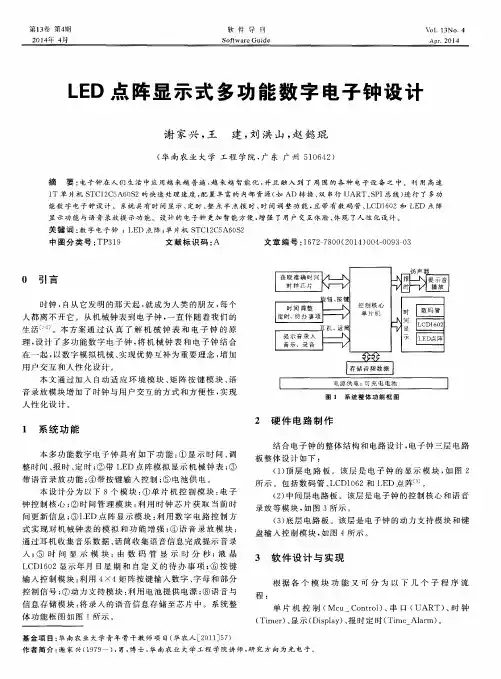

LED电子钟设计电子钟是一种基于电子技术的钟表装置，采用LED显示屏来显示时间和其他相关信息。
它具有精准的时间显示、多功能、易于操作等特点，在家庭、办公室、学校等场所得到广泛应用。
本文将介绍一个LED电子钟的设计。
首先，我们需要明确设计的需求和功能。
LED电子钟的基本功能应包括时间显示（时、分、秒），日期显示，闹钟设置，定时功能等。
此外，还可以考虑加入温度显示、湿度显示等附加功能，以增加钟表的实用性。
接下来，我们需要选购合适的元器件。
LED电子钟的核心元器件是LED显示屏，需要选择具有高亮度、长寿命、低功耗等特点的LED组件。
同时，还需要选购时钟芯片、温湿度传感器、控制电路等元器件。
这些元器件的选择需要根据实际需求和预算来进行。
然后，我们需要设计电子钟的电路板。
电路板上需要布置时钟芯片、温湿度传感器、控制电路、LED显示屏接口等元器件。
同时，还需要考虑供电电路、功能按键、报警器等功能的布置。
设计电路板时，需要合理布局元器件，保证信号路线的稳定性和有序性。
接下来，我们需要编写控制程序。
控制程序是电子钟的大脑，负责监测并控制各个功能模块的工作。
在编写控制程序时，需要考虑时钟显示、日期显示、闹钟设置等功能的实现方法。
同时，还需要编写代码来处理温湿度传感器的数据，并将其显示在LED屏上。
最后，进行电子钟的调试和测试。
在调试过程中，需要检查各个功能模块是否正常工作，LED显示屏是否显示正确，按键操作是否灵敏等。
如果发现问题，需要及时修复和改进。
除了基本的设计和制作过程，设计人员还可以对LED电子钟进行各种细节的自定义。
比如，可以选择合适的外观材料、外形设计、显示字体，以及增加背光效果、音乐播放功能等。
这些细节设计可以增加产品的吸引力和市场竞争力。
综上所述，LED电子钟的设计是一个涉及多个方面的综合性工程。
需要设计者对电子技术、电路设计、软件编程等有一定的了解和经验。
通过合理的设计和制作过程，可以设计出一款功能强大、实用性高的LED电子钟。
