模拟电路仿真实验

电子电路仿真实验报告
本次实验是一次电子电路的仿真实验，旨在通过使用电路仿真软件进行电路实验的模拟，通过对模拟的数据和仿真结果进行分析和总结，进一步掌握电子电路的实验知识和技能，在理论和实践中加深对电子电路的理解和掌握。

实验一：开关电源
1.实验目的
掌握开关电源基本工作原理，理解电源的稳压和稳流的基本原理，掌握开关电源的设
计和布局方法。

2.实验步骤
（1）根据实验手册，搭建开关电源电路，包括开关电源 IC、滤波电感、电容、稳流
二极管和稳压二极管。

（2）进行仿真实验，记录各个参数数据。

（3）分析实验结果，了解电源电路的工作原理和性能。

3.实验结果分析
（1）开关频率：在实验中，我们通过改变开关频率，观察电路的输出。

结果表明，当开关频率增加时，电路的效果也增强。

（2）输出电压：在实验中，我们对电路的输出电压进行了测量，结果表明，当输入电压较高时，输出电压也较高；当输入电压较低时，输出电压也较低。

4.实验总结
开关电源是一种高效率、小体积、轻量化的电源，广泛应用于电子产品中，是电子领
域不可或缺的核心器件之一。

掌握开关电源的设计和布局方法，对于我们理解和掌握电子
电路的原理和技术具有重要的意义。

通过本次实验，我们加深了对开关电源的理解和掌握，为日后的学习和实践打下了基础。

Multisim模拟电路仿真实验1.实验目的（1）学习用Multisim实现电路仿真分析的主要步骤。

（2）用仿真手段对电路性能作较深入的研究。

2.实验内容实验19-1 基本单管放大电路的仿真研究（2）静态工作点理论上，由V E=1.2V得：I E=V E/(R E1+R E2)=1mA，I B=I E/(β+1)=16.39uA，I C=βI B=0.9836mA；U CE=Vcc- I C*Rc-V E=7.554V。

实测值I B =13.995uA，Ic=0.9916mA，U CE=7.521V；相对误差分别为14.63%，0.817%，0.438%（3）电压放大倍数理论值r be=1.886kΩ，Au=-14.0565实测值Au=-13.8476，相对误差1.486%（4）波特图观察电压放大倍数为Au=-13.8530，下限截止频率为17.6938Hz，上限截止频率为18.07MHz，带宽为18.07MHz。

（5）用交流分析功能测量幅频和相频特性。

（6）加大输入信号强度，观测波形失真情况。

失真度为31.514%（7）测量输入电阻、输出电阻。

测输入电阻：U rms=1.00mV，I rms=148nA，则输入电阻R i= U rms/I rms=6.757kΩ;测输出电阻：空载时U oO=14.0mV，带载时U oL=10.6mV，R L=10kΩ，则输出电阻R o=(U oO/U oL-1)* R L =3.208kΩ(8) 将R E1去掉，R E2=1.2kΩ，重测电压放大倍数，上下限截止频率及输入电阻，对比说明R E1对这三个参数的影响。

测得放大倍数Au=-95.2477，下限截止频率为105.7752Hz，上限截止频率为18.9111MHz，带宽为18.9110MHz，输入电阻R i=1.859kΩ。

由表易知，去掉R E1后电压放大倍数变大；上下截止频率都略有增加，通频带变宽；输入电阻变小。

实验19 Multisim 数字电路仿真实验1.实验目的用Multisim 的仿真软件对数字电路进行仿真研究。

2.实验内容实验19.1 交通灯报警电路仿真交通灯故障报警电路工作要求如下：红、黄、绿三种颜色的指示灯在下 列情况下属正常工作，即单独的红灯指示、黄灯指示、绿灯指示及黄、绿灯 同时指示，而其他情况下均属于故障状态。

出故障时报警灯亮。

设字母R 、Y 、G 分别表示红、黄、绿三个交通灯，高电平表示灯亮， 低电平表示灯灭。

字母Z 表示报警灯，高电平表示报警。

则真值表如表 19.1所示。

逻辑表达式为：RY RG G Y R Z ++=若用与非门实现，则表达式可化为：RY RG G Y R Z ⋅⋅= Multisim 仿真设计图如图19.1所示：图19.1的电路图中分别用开关A 、B 、C 模拟控制红、黄、绿灯的亮暗，开关接向高电平时表示灯亮，接向低电平时表示灯灭。

用发光二极管LED1的亮暗模拟报警灯的亮暗。

另外用了一个5V 直流电源、一个7400四2输入与非门、一个7404六反相器、一个7420双4输入与非门、一个500表19.1LED_redLED1图19.1欧姆电阻。

在模拟实验中可以看出，当开关A、B、C中只有一个拨向高电平，以及B、C同时拨向高电平而A拨向低电平时报警灯不亮，其余情况下报警灯均亮。

实验19.2数字频率计电路仿真数字频率计电路(实验13.3)的工作要求如下：能测出某一未知数字信号的频率，并用数码管显示测量结果。

如果用2位数码管，则测量的最大频率是99Hz。

数字频率计电路Multisim仿真设计图如图19.2所示。

其电路结构是：用二片74LS90（U1和U2）组成BCD码100进制计数器，二个数码管U3和U4分别显示十位数和个位数。

四D触发器74LS175（U5）与三输入与非门7410（U6B）组成可自启动的环形计数器，产生闸门控制信号和计数器清0信号。

信号发生器XFG1产生频率为1Hz、占空比为50%的连续脉冲信号，信号发生器XFG2产生频率为1-99Hz（人为设置）、占空比为50%的连续脉冲信号作为被测脉冲。

Multisim模拟电路仿真实验电路仿真是电子工程领域中重要的实验方法，它通过计算机软件模拟电路的工作原理和性能，可以在电路设计阶段进行测试和验证。

其中，Multisim作为常用的电路设计与仿真工具，具有强大的功能和用户友好的界面，被广泛应用于电子工程教学和实践中。

本文将对Multisim模拟电路仿真实验进行探讨和介绍，包括电路仿真的基本原理、Multisim的使用方法以及实验设计与实施等方面。

通过本文的阅读，读者将能够了解到Multisim模拟电路仿真实验的基本概念和操作方法，掌握电路仿真实验的设计和实施技巧。

一、Multisim模拟电路仿真的基本原理Multisim模拟电路仿真实验基于电路分析和计算机仿真技术，通过建立电路模型和参数设置，使用数值计算方法求解电路的节点电压、电流以及功率等相关参数，从而模拟电路的工作情况。

Multisim模拟电路仿真的基本原理包括以下几个方面：1. 电路模型建立：首先，需要根据电路的实际连接和元件参数建立相应的电路模型。

Multisim提供了丰富的元件库和连接方式，可以通过简单的拖拽操作和参数设置来搭建电路模型。

2. 参数设置：在建立电路模型的基础上，需要为每个元件设置合适的参数值。

例如，电阻器的阻值、电容器的容值、电源的电压等。

这些参数值将直接影响到电路的仿真结果。

3. 仿真方法选择：Multisim提供了多种仿真方法，如直流分析、交流分析、暂态分析等。

根据不同的仿真目的和需求，选择适当的仿真方法来进行仿真计算。

4. 仿真结果分析：仿真计算完成后，Multisim会给出电路的仿真结果，包括节点电压、电流、功率等参数。

通过分析这些仿真结果，可以评估电路的性能和工作情况。

二、Multisim的使用方法Multisim作为一款功能强大的电路设计与仿真工具，具有直观的操作界面和丰富的功能模块，使得电路仿真实验变得简单而高效。

以下是Multisim的使用方法的基本流程：1. 新建电路文件：启动Multisim软件，点击“新建”按钮创建一个新的电路文件。

multisim使用及电路仿真实验报告范文模板及概述1. 引言1.1 概述引言部分将介绍本篇文章的主题和背景。

在这里，我们将引入Multisim的使用以及电路仿真实验报告。

Multisim是一种强大的电子电路设计和仿真软件，广泛应用于电子工程领域。

通过使用Multisim，可以实现对电路进行仿真、分析和验证，从而提高电路设计的效率和准确性。

1.2 文章结构本文将分为四个主要部分：引言、Multisim使用、电路仿真实验报告以及结论。

在“引言”部分中，我们将介绍文章整体结构，并简要概述Multisim的使用与电路仿真实验报告两个主题。

在“Multisim使用”部分中，我们将详细探讨Multisim软件的背景、功能与特点以及应用领域。

接着，在“电路仿真实验报告”部分中，我们将描述一个具体的电路仿真实验，并包括实验背景、目的、步骤与结果分析等内容。

最后，在“结论”部分中，我们将总结回顾实验内容，并分享个人的实验心得与体会，同时对Multisim软件的使用进行评价与展望。

1.3 目的本篇文章旨在介绍Multisim的使用以及电路仿真实验报告，并探讨其在电子工程领域中的应用。

通过对Multisim软件的详细介绍和电路仿真实验报告的呈现，读者将能够了解Multisim的基本特点、功能以及实际应用场景。

同时，本文旨在激发读者对于电路设计和仿真的兴趣，并提供一些实践经验与建议。

希望本文能够为读者提供有关Multisim使用和电路仿真实验报告方面的基础知识和参考价值，促进他们在这一领域的学习和研究。

2. Multisim使用2.1 简介Multisim是一款功能强大的电路仿真软件，由National Instruments（国家仪器）开发。

它为用户提供了一个全面的电路设计和分析工具，能够模拟各种电子元件和电路的行为。

使用Multisim可以轻松地创建、编辑和测试各种复杂的电路。

2.2 功能与特点Multisim具有许多强大的功能和特点，使其成为研究者、工程师和学生选择使用的首选工具之一。

电路仿真实验实验报告电路仿真实验实验报告一、引言电路仿真实验是电子工程领域中重要的实践环节，通过计算机软件模拟电路的运行情况，可以帮助学生深入理解电路原理和设计方法。

本次实验旨在通过使用电路仿真软件，验证并分析不同电路的性能和特点。

二、实验目的1. 掌握电路仿真软件的基本操作方法；2. 理解并验证基本电路的性能和特点；3. 分析电路中各元件的作用和参数对电路性能的影响。

三、实验内容1. 简单电路的仿真通过电路仿真软件，搭建并仿真简单电路，如电阻、电容、电感等基本元件的串并联组合电路。

观察电路中电流、电压的变化情况，分析电路中各元件的作用。

2. 放大电路的仿真搭建并仿真放大电路，如共射放大电路、共集放大电路等。

通过改变输入信号的幅值和频率，观察输出信号的变化情况，分析放大电路的增益和频率响应。

3. 滤波电路的仿真搭建并仿真滤波电路，如低通滤波器、高通滤波器等。

通过改变输入信号的频率，观察输出信号的变化情况，分析滤波电路的截止频率和滤波特性。

四、实验步骤1. 下载并安装电路仿真软件，如Multisim、PSPICE等；2. 学习软件的基本操作方法，包括搭建电路、设置元件参数、设置输入信号等；3. 根据实验要求，搭建并仿真所需的电路；4. 运行仿真，观察电路中各元件的电流、电压变化情况；5. 改变输入信号的参数，如幅值、频率等，观察输出信号的变化情况；6. 记录实验数据和观察结果。

五、实验结果与分析1. 简单电路的仿真结果通过搭建并仿真电路，观察到电路中电流、电压的变化情况。

例如，在串联电路中，电压随着电阻值的增大而增大，电流保持不变；在并联电路中，电流随着电阻值的增大而减小，电压保持不变。

这说明了电阻对电流和电压的影响。

2. 放大电路的仿真结果通过搭建并仿真放大电路，观察到输入信号的幅值和频率对输出信号的影响。

例如，在共射放大电路中，输入信号的幅值增大时，输出信号的幅值也相应增大，但频率不变；在共集放大电路中，输入信号的频率增大时，输出信号的幅值减小，但频率不变。

《模拟电子线路》实验指导书——仿真实验部分编写适用专业：通信工程闽江学院计算机科学系2010年7月前言在现代通信控制，电子测量等众多领域，都广泛的应用电子技术。

EDA（电子设计自动化）技术的飞速发展，要求专业技术人员能较快地掌握该技术的应用。

为了帮助广大同学更好地学习EDA技术，我们编写了本实验指导书。

本着快速掌握，即学即用和实用易学的目的，本书采用了理论从略、应用从祥的原则。

本书包括模拟验证性实验，以完成一个实际应用为例，引导学生完成并掌握整个设计过程，实验由简单到复杂，由单一到综合，巩固和加强学生对基本理论的掌握，训练提高学生的基本设计能力；设计性实验，提出实验目的要求和实验内容及约束条件，设计方案、功能选择由学生自行拟定，以培养学生独立组织实验和创新设计的能力。

本指导书适用通信工程专业，共包含五个实验，其中实验一至实验五为必做。

目录1、实验一：multisim10的应用··························································································12、实验二：单级阻容耦合放大电路··················································································133、实验三：差分放大电路·································································································194、实验四：集成运算放大电路的应用···············································································245、实验五：RC正弦波振荡电路························································································13实验一：Multisim10的应用实验学时：2学时实验类型：验证实验要求：必修一、实验目的学习multisim仿真软件的使用方法。

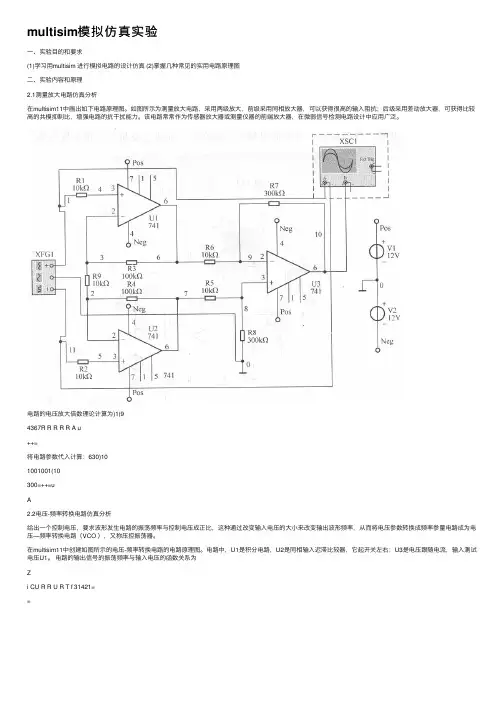

multisim模拟仿真实验⼀、实验⽬的和要求(1)学习⽤multisim 进⾏模拟电路的设计仿真 (2)掌握⼏种常见的实⽤电路原理图⼆、实验内容和原理2.1测量放⼤电路仿真分析在multisim11中画出如下电路原理图。

如图所⽰为测量放⼤电路，采⽤两级放⼤，前级采⽤同相放⼤器，可以获得很⾼的输⼊阻抗；后级采⽤差动放⼤器，可获得⽐较⾼的共模抑制⽐，增强电路的抗⼲扰能⼒。

该电路常常作为传感器放⼤器或测量仪器的前端放⼤器，在微弱信号检测电路设计中应⽤⼴泛。

电路的电压放⼤倍数理论计算为)1(94367R R R R R A u++=将电路参数代⼊计算：630)101001001(10300=++=uA2.2电压-频率转换电路仿真分析给出⼀个控制电压，要求波形发⽣电路的振荡频率与控制电压成正⽐，这种通过改变输⼊电压的⼤⼩来改变输出波形频率，从⽽将电压参数转换成频率参量电路成为电压—频率转换电路（VCO ），⼜称压控振荡器。

在multisim11中创建如图所⽰的电压-频率转换电路的电路原理图。

电路中，U1是积分电路，U2是同相输⼊迟滞⽐较器，它起开关左右；U3是电压跟随电流，输⼊测试电压U1。

电路的输出信号的振荡频率与输⼊电压的函数关系为Zi CU R R U R T f 31421==2.3单电源功率放⼤电路仿真分析在许多电⼦仪器中，经常要求放⼤电路的输出机能够带动某种负载，这就要求放⼤电路有⾜够⼤的输出功率，这种电路通称为功率放⼤器，简称“功放”。

⼀般对功放电路的要求有：（1）根据负载要求提供所需要的输出功率；（2）功率要⾼（3）⾮线性失真要⼩（4）带负载的能⼒强。

根据上述这些要求，⼀般选⽤⼯作在甲⼄类的共射输出器构成互补对称功率放⼤电路。

单电源功放电路中指标计算公式如下：功率放⼤器的输出功率：Lo oR U P = 直流电源提供的直流功率：CO CC E I U P ?=电路效率：%100?=EoP P η实验电路原理图如下：2.4直流稳压电源仿真分析在所以电⼦电路和电⼦设备中，通常都需要电压稳定的直流电源供电。

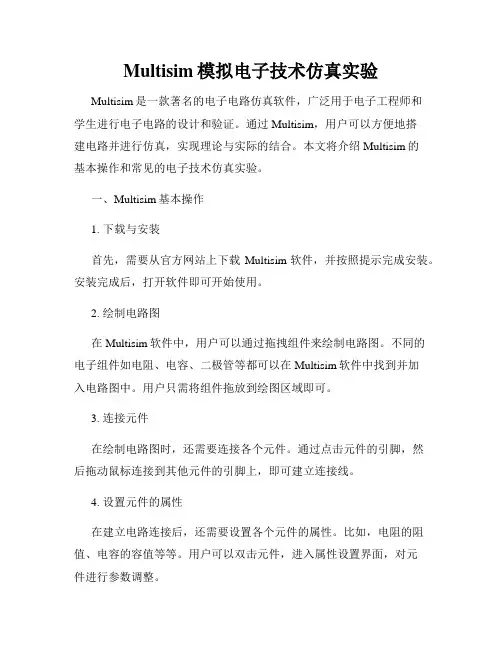

Multisim模拟电子技术仿真实验Multisim是一款著名的电子电路仿真软件，广泛用于电子工程师和学生进行电子电路的设计和验证。

通过Multisim，用户可以方便地搭建电路并进行仿真，实现理论与实际的结合。

本文将介绍Multisim的基本操作和常见的电子技术仿真实验。

一、Multisim基本操作1. 下载与安装首先，需要从官方网站上下载Multisim软件，并按照提示完成安装。

安装完成后，打开软件即可开始使用。

2. 绘制电路图在Multisim软件中，用户可以通过拖拽组件来绘制电路图。

不同的电子组件如电阻、电容、二极管等都可以在Multisim软件中找到并加入电路图中。

用户只需将组件拖放到绘图区域即可。

3. 连接元件在绘制电路图时，还需要连接各个元件。

通过点击元件的引脚，然后拖动鼠标连接到其他元件的引脚上，即可建立连接线。

4. 设置元件的属性在建立电路连接后，还需要设置各个元件的属性。

比如，电阻的阻值、电容的容值等等。

用户可以双击元件，进入属性设置界面，对元件进行参数调整。

5. 添加仪器和测量在Multisim中，用户还可以添加各种仪器和测量设备，如示波器、函数发生器等。

这样可以帮助我们对电路进行更加深入的分析和测试。

二、常见的电子技术仿真实验1. RC电路响应实验RC电路响应实验是电子电路实验中最基础的实验之一。

它用于研究RC电路对输入信号的响应情况。

通过在Multisim中搭建RC电路，可以模拟分析电路的充放电过程，并观察输出电压对时间的响应曲线。

2. 放大器设计实验放大器是电子电路中常见的功能电路之一。

通过在Multisim中搭建放大器电路，可以模拟放大器的工作过程，并对放大器的增益、频率等特性进行分析和调整。

这对于学习和理解放大器的原理和工作方式非常有帮助。

3. 数字电路实验数字电路是现代电子技术中不可或缺的一部分。

通过在Multisim中搭建数字电路，可以模拟数字电路的逻辑运算、时序控制等功能，并对电路的工作波形进行分析和优化。

竭诚为您提供优质文档/双击可除模拟电路仿真软件实验报告篇一：模拟电路仿真实验报告一、实验目的（1）学习用multisim实现电路仿真分析的主要步骤。

（2）用仿真手段对电路性能作较深入的研究。

二、实验内容1.晶体管放大器共射极放大器（1）新建一个电路图（图1-1），步骤如下：①按图拖放元器件，信号发生器和示波器，并用导线连接好。

②依照电路图修改各个电阻与电容的参数。

③设置信号发生器的参数为Frequency1khz，Amplitude10mV，选择正弦波。

④修改晶体管参数，放大倍数为40,。

（2）电路调试，主要调节晶体管的静态工作点。

若集电极与发射极的电压差不在电压源的一半上下，就调节电位器，直到合适为止。

（3）仿真（↑图1）（↓图2）2.集成运算放大器差动放大器差动放大器的两个输入端都有信号输入，电路如图1-2所示。

信号发生器1设置成1khz、10mV的正弦波，作为ui1；信号发生器2设置成1khz、20mV的正弦波，作为ui2。

满足运算法则为：u0=(1+Rf/R1）*(R2/R2+R3)*ui2-(Rf/R1)*ui1仿真图如图3图1-2图33.波形变换电路检波电路原理为先让调幅波经过二极管，得到依调幅波包络变化的脉动电流，再经过一个低通滤波器，滤去高频部分，就得到反映调幅波包络的调制信号。

电路图如图1-4，仿真结果如图4.篇二：multisim模拟电路仿真实验报告1.2.3.一、实验目的认识并了解multisim的元器件库；学习使用multisim 绘制电路原理图；学习使用multisim里面的各种仪器分析模拟电路；二、实验内容【基本单管放大电路的仿真研究】仿真电路如图所示。

1.2.修改参数，方法如下：双击三极管，在Value选项卡下单击eDITmoDeL；修改电流放大倍数bF为60，其他参数不变；图中三极管名称变为2n2222A*；双击交流电源，改为1mV,1kz；双击Vcc，在Value选项卡下修改电压为12V；双击滑动变阻器，在Value选项卡下修改Increment值为0.1%或更小。

仿真电路实验报告仿真电路实验报告引言仿真电路实验是电子工程领域的重要实践环节，通过模拟电路的工作原理和性能，可以帮助学生更好地理解电子元器件的特性和电路设计的原理。

本文将对一次仿真电路实验进行报告，包括实验目的、实验过程、实验结果和分析等内容。

实验目的本次实验的目的是设计一个简单的放大电路，通过仿真分析电路的工作性能，并对电路的增益、频率响应等参数进行评估。

通过实验，我们希望能够掌握放大电路的设计原理和仿真分析方法，并了解电路中各个元器件的作用和特性。

实验过程1. 电路设计首先，我们根据实验要求，设计了一个基本的放大电路。

电路包括一个放大器和一个负载电阻。

在设计电路时，我们需要考虑放大器的增益、输入阻抗和输出阻抗，以及负载电阻的大小。

2. 电路仿真接下来，我们使用仿真软件进行电路仿真。

仿真软件可以帮助我们模拟电路的工作情况，并分析电路的性能。

在仿真过程中，我们需要设置电路的输入信号和参数，并观察电路的输出波形和频率响应。

3. 仿真结果分析通过仿真软件，我们得到了电路的输出波形和频率响应。

根据输出波形，我们可以判断电路是否正常工作，并评估电路的增益和失真情况。

而根据频率响应，我们可以了解电路在不同频率下的放大性能。

实验结果和分析根据仿真结果，我们得到了电路的增益和频率响应曲线。

通过分析曲线，我们可以得出以下结论：1. 增益：根据增益曲线，我们可以看到电路在特定频率下的放大倍数。

通过比较不同频率下的增益，我们可以评估电路的放大性能。

如果增益随频率变化较大，可能表示电路存在失真或不稳定的问题。

2. 频率响应：频率响应曲线可以帮助我们了解电路在不同频率下的放大情况。

如果频率响应曲线在所需频率范围内较为平坦，表示电路能够稳定地放大输入信号。

而如果频率响应曲线在某些频率点出现明显的变化，可能表示电路的频率特性有问题。

结论通过本次仿真电路实验，我们成功设计并仿真了一个放大电路，并对电路的增益和频率响应进行了分析。

竭诚为您提供优质文档/双击可除电子仿真实验报告篇一：模拟电子技术基础课后仿真实验报告模电课后仿真分析报告学院____班级___________姓名___________________学号指导老师______二极管静态和动态电压的测试仿真数据结论（1）比较直流电源在1V和4V两种情况下二极管直流管降压可知，二极管的直流电流越大，管压降越大，直流管压降不是常数。

（2）比较直流电源在1V和4V两种情况下二极管直流管降压可知，二极管的直流电流越大，其交流管压降越小，说明随着静态电流的增大，动态电阻将越小；两种情况下电阻的交流压降均接近输入交流电压值，说明二极管的动态电阻很小。

共源放大电路测试仿真数据结论（1）由2n7000的转移特性可得ugs(th)=2V，IDo=199.182mA。

由于ugs变化时iD变化较快，因此用电子仪器测量时，应特别注意不能超过场效应管的最大功耗，以免烧坏。

（2）当电阻Rg2增大时，ugsQ减小，IDQ减小，uDsQ增大，|Au|减小。

由此说明，在Rd和RL不变的?情况下，调整电路参数增大IDQ是提高电路电压放大能力的有效方法。

需要注意的是，调节Rg2时，要始终保证效应管工作在恒流区，保证电路不是真。

（3）由ugs(th)=2V，IDo=199.182mA和公式gm?2ugs(th)IDo?IDQ，分别计算Rg2等于6?和6.1?时的gm分别为13.7ms和10.4ms，因此电压放大倍数Au??gm(Rd//RL)??13.7?5??68?Au??gm(Rd//RL)??10.5?5??52?两级直接耦合放大电路的测试静态工作点调试电压放大倍数测试共模放大倍数的测试篇二：电路仿真实验报告格式模拟电子技术课程电路仿真实验报告一、本仿真实验的目的查阅教材第八章内容可以知道，本实验中三个运放运放一和运放三作为电压比较器，另一个运放的输出电压与Rc电路充放电有关。

因此预计运放一和运放三输出波形为方波，运放二输出与运放一输出波形频率相同的。

典型环节的电路模拟与软件仿真研究实验报告本实验旨在通过电路模拟和软件仿真的方法，研究典型环节的工作原理和特性。

具体内容包括以下部分：
1. 直流电源的模拟与仿真：通过搭建简单的直流电路，模拟和仿真直流电源的工作原理和特性，包括电压、电流、功率等参数的变化规律，以及电路中各组件的作用和影响。

2. 信号放大器的模拟与仿真：通过搭建信号放大器电路，模拟和仿真信号放大器的放大倍数、带宽、噪声等参数的特性，以及电路中各组件的作用和影响。

3. 滤波器的模拟与仿真：通过搭建低通、高通、带通和带阻滤波器电路，模拟和仿真滤波器的截止频率、通带和阻带等参数的特性，以及电路中各组件的作用和影响。

4. 模拟信号的采集与处理：通过搭建模拟信号的采集电路，模拟和仿真模拟信号的采集、放大、滤波和数字化等过程，以及信号处理中各组件的作用和影响。

通过以上实验内容的学习和实践，可以深入理解电路的工作原理和特性，掌握电路模拟和软件仿真的方法，为电路设计和应用提供基础支持和技术保障。

- 1 -。

电路与模拟电子技术实验1戴维南等效电路实验1 戴维南及诺顿等效电路测量[实验目的]本单元将说明戴维南与诺顿定理的应用，并借助多功能电表（万用表）测量等效电阻、戴维南等效电压源与诺顿等效电流源。

对复杂的电网络，当只需对某一支路求解时，可以把与该支路相联的其它部分看成一个整体，也即二端网络，若能把二端网络用较简单的元件进行等效，电路的计算就得到化简。

任何电源都可以等效为电压源或电流源这两种电路模型。

因为含源二端网络可以简化为一个等效电源，所以这个等效电源可以是电压源，也可以是电流源。

由此得出戴维南定理和诺顿定理两个等效电源定理。

一验证戴维南定理[实验原理]戴维南定理：任何一个线性有源二端网络对外电路来说，可以用一个电压源来等效，其中，E = U o（开路电压），R0 = R eq（独立电源置零后的等效电阻）。

如图 1-1 所示。

图 1-1[实验步骤]如图1-2的电路，利用EWB电路设计窗口中的元件工具表，连续选取电阻四次，取电阻名称为Rl=300 Ω、R2=220 Ω、R3=9l Ω及RL=470 Ω。

其次，选取一电池符号，取电池名称为Ul=l0V。

为了验证戴维南等效电路，我们在仪表工具栏中选择一电压表与电流表在RL处连接。

图 1-2[实验测量]1．完成上述连接后，启动电源开关，并记录电压表与电流表的读数。

;A1=_2.712V____.V1=_5.774mA____2．在求取戴维南等效电压时，则在图 1-2 电路中，将 RL 由电路中移出，并接上多功能电表之 V 选项，即可完成 Uo 之测量。

如图 1-3 所示。

Uo=_4.0000V.电路与模拟电子技术实验1戴维南等效电路3．其次，在仪表工具栏中选取一万用表。

在求取戴维南等效电阻过程中，我们将图 1-2 中RL 由电路中移出，并将 10V 电压源短路，接上万用表 选项，即可完成 Req 之测量。

如图 1-4 所示。

Req=_223.0___.图 1-3 图 1-44．得到上述测量电路的 Uo 及 Req 后，重新将电压表、电流表、Ro=Req 和 E=Uo、RL 连接，如图 1-5 所示。

典型环节的电路模拟实验要求：1．设计各种典型环节的模拟电路。

2．完成各种典型环节模拟电路的阶跃特性测试，并研究参数变化对典型环节阶跃特性的影响。

3．在MA TLAB 软件上，填入各个环节的实际（非理想）传递函数参数，完成典型环节阶跃特性的软件仿真研究，并与电路模拟研究的结果作比较。

1．比例(P)环节的传递函数、方块图、模拟电路和阶跃响应 比例环节的传递函数为：K s U s U i O =)()( 其方块图、模拟电路和阶跃响应，分别如图1.1.1、图1.1.2和图1.1.3所示，于是01R R K =。

实验参数取R 0＝100k ，R 1＝200k ，R=10k 。

实验接线如下图：实验结果如图：2．积分(I)环节的传递函数、方块图、模拟电路和阶跃响应 积分环节的传递函数为：Ts s U s U i O 1)()(= 其方块图、模拟电路和阶跃响应，分别如图1.2.1、图1.2.2和图1.2.3所示，于是C R T 0=， 实验参数取R 0＝100k ，C ＝1uF ，R=10k 。

实验接线如下图：实验结果如图：3．比例积分(PI)环节的传递函数、方块图、模拟电路和阶跃响应比例积分环节的传递函数为：TsK U U i O 1+=其方块图、模拟电路和阶跃响应，分别如图1.3.1、图1.3.2和图1.3.3所示，于是01R R K =，C R T 0=实验结果如图：4．比例微分(PD)环节的传递函数、方块图、模拟电路和阶跃响应比例微分环节的传递函数为：)1(Ts K U U iO += 其方块图和模拟电路分别如图1.4.1、图1.4.2所示。

其模拟电路是近似的（即实际PD环节），取321,R R R >>，则有C R R R R T R R R K 2121021,+=+=，实验参数取R 0＝10k ，R 1＝10k ，R 2＝10k ，R 3＝1K ，C ＝10uF ，R=10k 。

对应理想的和实际的比例微分(PD )环节的阶跃响应分别如图1.4.3a 、图1.4.3b 所示。
