水暖系统管道安装基础知识一、引言水暖系统管道的安装是构建完整水暖系统的基础，这不仅关系到居民生活中的用水、供暖等基本需求，也直接关系到建筑物的安全和舒适性。
本文将介绍水暖系统管道安装的基础知识，包括管道材料的选择、管道布局的注意事项、管道连接的方法等。
二、管道材料的选择1. 金属管材金属管材是水暖系统中常用的一种材料，常见的金属管材有铜管、钢管等。
铜管具有导热性能好、耐腐蚀性能强的特点，适用于供水、供暖等系统的管道。
钢管则常用于工业领域的大型供暖系统。
2. 塑料管材塑料管材由于价格相对较低、重量轻、施工方便等优点，逐渐成为水暖系统中的主流材料。
常见的塑料管材有聚氯乙烯（PVC）管、交联聚乙烯（PEX）管等。
PVC管适用于冷水管道，PEX管则适用于冷热水管道。
三、管道布局的注意事项1. 管道走向在水暖系统管道的布局中，应尽量避免直接过梁、墙等结构物，以免影响施工和维护。
同时，管道的走向应合理，考虑到水的自然流动特性，保证水能顺利流向需要供水或供暖的区域。
2. 管道支撑为了保证管道的稳定性和安全性，管道的支撑应符合相关标准。
常见的管道支撑方式有吊架、固定架等，其选择应根据管道的材料和使用环境来确定。
四、管道连接的方法1. 焊接连接对于金属管材的连接，常用的方法是焊接连接。
铜管的焊接连接一般采用铜焊条或铜焊丝，通过加热将两段管材熔接在一起。
钢管的焊接连接则常用电弧焊、气焊等方法。
2. 管件连接管件连接是常见的一种连接方式，可用于金属管材和塑料管材的连接。
常见的管件包括弯头、三通、四通等，通过与管材配合使用，可实现管道的分支和转向。
3. 接头连接接头连接是用于塑料管材的一种连接方式，常用的接头有快速接头、压缩接头等。
这种连接方式不需要使用焊接工具，施工方便快捷。
五、管道测试与维护在管道安装完成后，需要进行测试以确保管道的质量和安全性。
常用的测试方法包括压力测试和泄漏测试。
测试完成后，还需要定期进行管道的维护和保养，对于有腐蚀、漏水等问题的管道及时修复或更换。
塑料管道安装规范(范本)简介本文档旨在为塑料管道的安装提供基本的规范和准则，以确保安全和高效的管道系统。
以下是安装塑料管道的一些建议和要求。
材料选择- 选择合适的塑料管道材料，根据实际使用环境和要求，例如聚氯乙烯（PVC）、聚丙烯（PP）等。
- 确保所选材料符合相关标准和法规要求。
管道安装步骤1. 准备工作- 清理安装区域，确保没有障碍物和杂物。
- 检查管道和附件的完整性，确保无损坏或缺陷。
2. 布线和定位- 根据设计要求，确定管道布置和定位。
- 根据实际情况，预留管道的伸长和缩短空间。
3. 安装前准备- 确保管道连接部位光滑、无毛刺和污物。
- 检查管道连接部件的质量，防止漏水和渗漏。
4. 管道连接- 使用适当的连接方式（例如焊接、螺纹连接等）连接管道和附件。
- 注意连接点的紧固力度，确保连接牢固可靠。
5. 排气和压力测试- 在安装完毕后，进行排气和压力测试，确保管道系统正常运行。
- 检查系统中的气体和液体是否能够顺畅流动，无堵塞和泄露。
6. 管道保护和标识- 确保管道系统得到适当的保护，防止外部损伤和腐蚀。
- 对管道进行明确的标识和标志，方便维修和操作。
维护和检修- 定期检查管道系统的运行状况，及时发现并修复任何问题。
- 清理管道和附件，保持通畅和卫生。
总结本文档提供了安装塑料管道的一些基本规范和准则，但并不是全面且详尽的。
在实际操作中，请始终遵循相关的法规、标准和制造商的指南。
安装塑料管道时，请确保做好充分的准备工作并妥善执行所有步骤，以确保安全和可靠的管道系统。

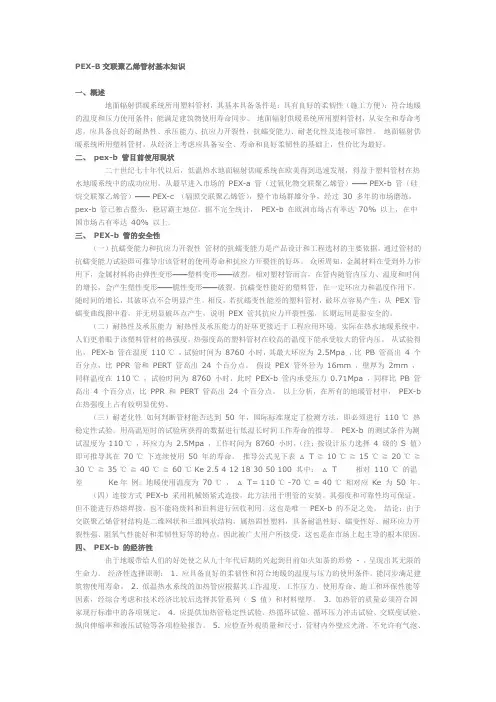

PEX-B交联聚乙烯管材基本知识一、概述地面辐射供暖系统所用塑料管材，其基本具备条件是：具有良好的柔韧性（施工方便）；符合地暖的温度和压力使用条件；能满足建筑物使用寿命同步。
地面辐射供暖系统所用塑料管材，从安全和寿命考虑，应具备良好的耐热性、承压能力、抗应力开裂性，抗蠕变能力、耐老化性及连接可靠性。
地面辐射供暖系统所用塑料管材，从经济上考虑应具备安全、寿命和良好柔韧性的基础上，性价比为最好。
二、pex-b 管目前使用现状二十世纪七十年代以后，低温热水地面辐射供暖系统在欧美得到迅速发展，得益于塑料管材在热水地暖系统中的成功应用，从最早进入市场的PEX-a 管（过氧化物交联聚乙烯管）—— PEX-b 管（硅烷交联聚乙烯管）—— PEX-c （辐照交联聚乙烯管），整个市场群雄分争，经过30 多年的市场磨练，pex-b 管已独占螯头，稳居霸主地位。
据不完全统计，PEX-b 在欧洲市场占有率达70% 以上，在中国市场占有率达40% 以上。
三、PEX-b 管的安全性（一）抗蠕变能力和抗应力开裂性管材的抗蠕变能力是产品设计和工程选材的主要依据，通过管材的抗蠕变能力试验即可推导出该管材的使用寿命和抗应力开裂性的好坏。
众所周知，金属材料在受到外力作用下，金属材料将由弹性变形——塑料变形——破烈，相对塑材管而言，在管内随管内压力、温度和时间的增长，会产生塑性变形——脆性变形——破裂。
抗蠕变性能好的塑料管，在一定环应力和温度作用下，随时间的增长，其破坏点不会明显产生。
相反，若抗蠕变性能差的塑料管材，破坏点容易产生，从PEX 管蠕变曲线图中看，并无明显破坏点产生，说明PEX 管其抗应力开裂性强，长期运用是很安全的。
（二）耐热性及承压能力耐热性及承压能力的好坏更接近于工程应用环境。
实际在热水地暖系统中，人们更着眼于该塑料管材的热强度，热强度高的塑料管材在较高的温度下能承受较大的管内压。
从试验得出，PEX-b 管在温度110 ℃，试验时间为8760 小时，其最大环应为2.5Mpa ，比PB 管高出4 个百分点，比PPR 管和PERT 管高出24 个百分点。
管材基础知识Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】管材、管件及其表示方法管材根据制造工艺和材质的不同有很多品种。
按制造方法可分为：无缝钢管、有缝钢管和铸造管等。
按材质可分为：钢管、铸铁管、有色金属管和非金属管等。
一、常用钢管及其管件在给水、采暖、供热、燃气、压缩空气等管道系统中，常用的钢管有：低压流体输送用焊接钢管（水煤气输送钢管）、无缝钢管、螺旋缝电焊钢管、直缝卷制电焊钢管。
（一）低压流体输送用焊接钢管及其管件1、管材（1）管材材质通常是用普通碳素钢制造而成。
（2）管材的特征低压液体输送用焊接钢管的特征为：纵向有一条缝，其缝迹有的很明显，有的则不太明显。
（3）管材的分类按表面是否镀锌可分为镀锌钢管和不镀锌钢管两种。
镀锌钢管也叫白铁管，不镀锌钢管俗称黑铁管。
按管端是否带螺纹可分为带螺纹和不带螺纹的两种。
按管壁的厚度可分为普通管、加厚管和薄壁管三种。
（4）管材的适用场合在工业管道和水暖管道中，通常不使用薄壁管和加厚管，使用最多的是普通管。
这种管材主要用于工作压力、工作温度较低，管径不大（DN150以内）和要求不高的管道系统中。
例如室内给水、热水、采暖、燃气、压缩空气等管道系统。
2、管材、管件的规格表示低压流体输送用焊接钢管及其管件的直径以公称直径表示。
例如，白铁管的直径是25mm，表示为DN25。
3、管件低压流体输送用焊接钢管的管件，种类很多，常用的有如下几种。
活接头，用于需要拆装处的两根公称直径相同的管子的连接。
管箍：也叫管接头，束结，用于公称直径相同的两根管子的连接。
大小头，也叫异径管，用于连接两根公称直径不同的管子。
补心，也叫内外螺纹管接头，其作用与大小头相同。
丝堵，也叫管塞、外方堵头，用于堵塞管路，常与管接头、弯头、三通等内螺纹管件配合用。
外接头，也叫双头外螺丝，用于连接两根公称直径相同的内螺纹管件和阀门。
（二）无缝钢管及其管件1、管材（1）无缝钢管的分类按用途分为普通和专用两种。
管材基础知识PE-Xa、PE-Xb、PE-Xc管的区别一、PE-Xb：硅烷交联法是在聚乙烯中加入硅烷剂，成型后在水解过程中完成立体网状的交联过程，这种交联方法所要求条件较低，只要有水和一定温度就可完成，即使在使用中也可继续交联直到达到饱和交联，所形成的PE-X为立体网状结构。
硅烷交联从工艺上分为一步法和二步法工艺，其原料的保管与包装要求较高，否则，原料在保管期就有可能发生预交联而报废，同时原料的保管期很短（6个月）。
硅烷交联法是一个先成型后交联的过程。
其产品特点是表面强度和拉伸强度较高，但耐水性较差，产品交联度会随时间游动，形成的产品称为PE-Xb。
二、PE-Xa：过氧化物交联法是在聚乙烯中加入过氧化物交联剂，在一定温度（230℃）的作用下逐渐完成平面网状的交联过程。
这种交联方法所要求的交联条件较高，一旦成型后交联度不会发生变化。
它是一个先交联后成型的过程。
其产品特点是表面光洁度好，柔韧度好，但耐酸性差。
所形成的产品称为PE-Xa。
三、PEX-c：辐照交联法是一个物理交联方法，与前相比不同是在交联过程中勿需化合物的参与，它是将由高密度聚乙烯成型的管材产品经αβγ射线或电子束辐照后，使聚乙烯大分子主链形成新的游离基，游离基间再结合即形成交联。
这种交联方法所要求的条件极高，交联非常稳定，但它有一个特点：产品表皮交联度高，随着深度增加，交联度越来越低。
此方法不宜生产壁厚过厚的产品。
所形成的产品称为PE-Xc。
综合上述：选择PE-Xa管材作为低温地板辐射采暖系统的加热管是科学的、经济的。
地暖管材的对比管材PEX PERT PB PP-R试压温度110℃110℃110℃110℃实验时间8760h 8760h 8760h 8760h导热系数 4.4 w/m·k 4.0 w/m·k 2.1w/m·k 3.6w/m·k环应力 2.5Mpa 1.9Mpa 2.4Mpa 1.9Mpa标准ISO/DISI5875 DIN4721 ISO/DISI5876 ISO/DISI5874现在地暖管材种类目前，市场上可用于低温地板辐射采暖的管材主要有PE-X管（交联聚乙烯管）、PERT管（耐高温聚乙烯管）、PB管（聚丁烯管）、PP-R管（三型无规共聚聚丙烯管），铝塑管等，这几种管材在低温地板辐射采暖系统中都有应用，并且各有特点，其他的塑料管材如CPVC、PPH、ABS、PE等由于性能无法满足低温地板辐射采暖系统的要求而不能应用，尽管铝塑复合管在《低温热水地板辐射供暖应用技术规程》中也被列入可用管材，但由于铝塑复合管中的复合剂-热熔胶的抗老化性能是一个未知数，无法确定其使用寿命，因此，我们建议最好不用。

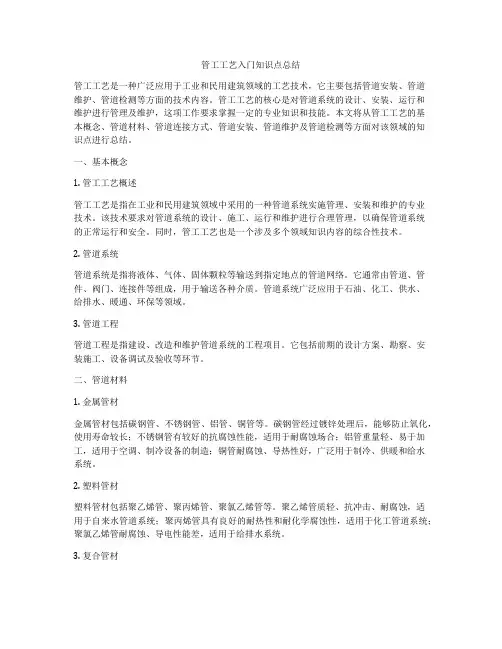

管工工艺入门知识点总结管工工艺是一种广泛应用于工业和民用建筑领域的工艺技术，它主要包括管道安装、管道维护、管道检测等方面的技术内容。
管工工艺的核心是对管道系统的设计、安装、运行和维护进行管理及维护，这项工作要求掌握一定的专业知识和技能。
本文将从管工工艺的基本概念、管道材料、管道连接方式、管道安装、管道维护及管道检测等方面对该领域的知识点进行总结。
一、基本概念1. 管工工艺概述管工工艺是指在工业和民用建筑领域中采用的一种管道系统实施管理、安装和维护的专业技术。
该技术要求对管道系统的设计、施工、运行和维护进行合理管理，以确保管道系统的正常运行和安全。
同时，管工工艺也是一个涉及多个领域知识内容的综合性技术。
2. 管道系统管道系统是指将液体、气体、固体颗粒等输送到指定地点的管道网络。
它通常由管道、管件、阀门、连接件等组成，用于输送各种介质。
管道系统广泛应用于石油、化工、供水、给排水、暖通、环保等领域。
3. 管道工程管道工程是指建设、改造和维护管道系统的工程项目。
它包括前期的设计方案、勘察、安装施工、设备调试及验收等环节。
二、管道材料1. 金属管材金属管材包括碳钢管、不锈钢管、铝管、铜管等。
碳钢管经过镀锌处理后，能够防止氧化，使用寿命较长；不锈钢管有较好的抗腐蚀性能，适用于耐腐蚀场合；铝管重量轻、易于加工，适用于空调、制冷设备的制造；铜管耐腐蚀、导热性好，广泛用于制冷、供暖和给水系统。
2. 塑料管材塑料管材包括聚乙烯管、聚丙烯管、聚氯乙烯管等。
聚乙烯管质轻、抗冲击、耐腐蚀，适用于自来水管道系统；聚丙烯管具有良好的耐热性和耐化学腐蚀性，适用于化工管道系统；聚氯乙烯管耐腐蚀、导电性能差，适用于给排水系统。
3. 复合管材复合管材是指由两种或两种以上的材质组合而成的管材，如PEX-AL-PEX管、PE-RT铺地管等。
它们具有耐热、耐腐蚀、抗压等特点，适用于地暖、集中供暖、给水系统等领域。
4. 硬质合金管材硬质合金管材主要用于高温高压环境下，具有良好的耐腐蚀性和耐磨性，适用于石油、化工、电力等工业领域。
