下载文档原格式

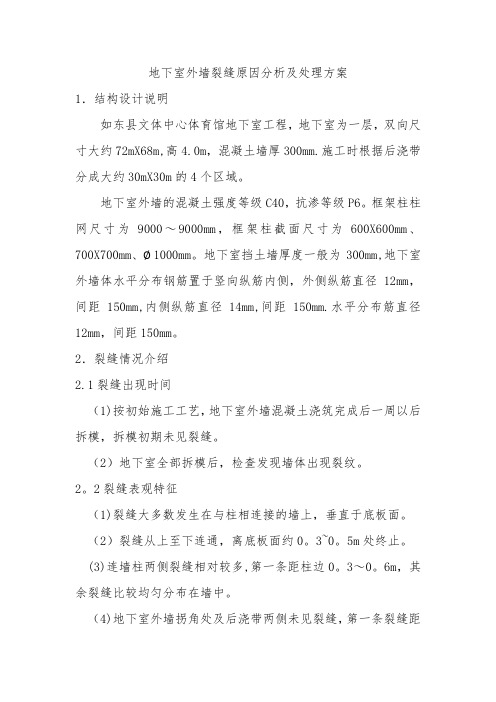

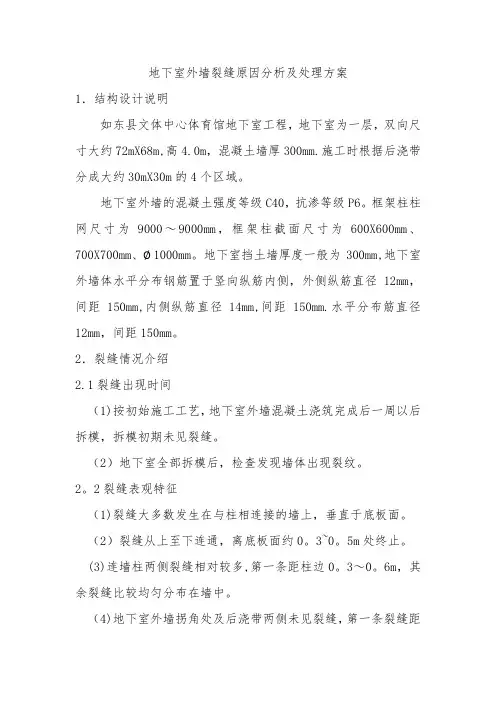

地下室外墙裂缝原因分析及处理方案1．结构设计说明如东县文体中心体育馆地下室工程，地下室为一层，双向尺寸大约72mX68m,高4.0m，混凝土墙厚300mm.施工时根据后浇带分成大约30mX30m的4个区域。
地下室外墙的混凝土强度等级C40，抗渗等级P6。
框架柱柱网尺寸为9000～9000mm，框架柱截面尺寸为600X600mm、700X700mm、∅1000mm。
地下室挡土墙厚度一般为300mm,地下室外墙体水平分布钢筋置于竖向纵筋内侧，外侧纵筋直径12mm，间距150mm,内侧纵筋直径14mm,间距150mm.水平分布筋直径12mm，间距150mm。
2．裂缝情况介绍2.1裂缝出现时间（1)按初始施工工艺，地下室外墙混凝土浇筑完成后一周以后拆模，拆模初期未见裂缝。
（2）地下室全部拆模后，检查发现墙体出现裂纹。
2。
2裂缝表观特征（1)裂缝大多数发生在与柱相连接的墙上，垂直于底板面。
（2）裂缝从上至下连通，离底板面约0。
3~0。
5m处终止。
(3)连墙柱两侧裂缝相对较多,第一条距柱边0。
3～0。
6m，其余裂缝比较均匀分布在墙中。
（4)地下室外墙拐角处及后浇带两侧未见裂缝，第一条裂缝距离墙拐角或后浇带边缘3.5～4.5米。
（5）墙跨中部位裂缝平均间距1。
2～1。
5米。
（6）经实测，裂缝宽度一般都在0.10~0。
20mm之间。
（7）经对具有代表性的裂缝宽度跟踪观测比对，未见裂缝有明显发展变化。
3．裂缝产生原因分析混凝土构件的开裂是由于混凝土的拉应力超过了混凝土的抗拉强度。
外墙的水平应力是主要控制应力，是经常引起垂直裂缝的应力,外墙的中部即剪应力等于零的位置应力为最大值,该值与混凝土的弹模、线胀系数、温差、收缩差、长高比、长度、约束度和徐变及配筋有关。
混凝土的温度应力和温差成正比，升温为正，引起压应力，降温为负，即引起拉引力，混凝土的收缩值换算为当量温差，此当量温差是负值,应力为拉应力。
因此，当混凝土结构的降温和收缩同时发生时，混凝土结构承受互相叠加的拉应力，当这拉应力大于混凝土的抗拉强度时，在墙的中部出现第一条裂缝,一块分成两块,每块板又有自己的应力分布，且其图形完全相似，但其最大值由于长度减少了一半而减少，此时如果该值仍然超过抗拉强度，则形成第二批裂缝，如此持续下去,直到最大应力小于或等于抗拉强度,裂缝稳定，不再增加。
地下室外墙裂缝处理方案一：地下室外墙裂缝处理方案地下室外墙裂缝处理方案1. 简介1.1 背景1.2 目的2. 症状分析2.1 裂缝类型2.1.1 垂直裂缝2.1.2 水平裂缝2.1.3 斜向裂缝2.2 裂缝程度2.2.1 小裂缝2.2.2 中等裂缝2.2.3 大裂缝2.3 裂缝原因2.3.1 基础沉降2.3.2 水压力2.3.3 地震或振动3. 处理方案3.1 方案一：表面修复 3.1.1 表面填充剂3.1.2 表面覆盖层3.2 方案二：节段修复 3.2.1 断裂定位3.2.2 分段修补3.2.3 加强连接3.3 方案三：全面加固 3.3.1 补强墙体结构 3.3.2 增加支撑3.3.3 加固基础4. 操作步骤4.1 准备工作4.2 表面修复步骤4.3 节段修复步骤4.4 全面加固步骤5. 定期维护5.1 观察裂缝情况5.2 定期检查5.3 预防措施6. 附件6.1 照片附件6.2 图表附件7. 法律名词及注释7.1 建筑法规7.2 地震安全规范7.3 混凝土工程检测标准罗列出本所涉及附件如下：附件1：照片附件附件2：图表附件罗列出本所涉及的法律名词及注释：建筑法规：国家对建筑工程的法律法规文件。
地震安全规范：规定了建筑物在地震中的设计、施工和验收要求。
混凝土工程检测标准：对混凝土工程进行检测的相关标准和要求。
二：地下室外墙裂缝处理技术指南地下室外墙裂缝处理技术指南1. 引言1.1 背景和目的2. 裂缝类型及原因2.1 裂缝类型2.1.1 水平裂缝2.1.2 竖向裂缝2.2 裂缝原因2.2.1 外墙结构问题2.2.2 地基问题3. 裂缝处理方案3.1 表面修复3.1.1 补漆修复3.1.2 表面填充剂修复 3.2 节段修复3.2.1 裂缝固定3.2.2 钢筋加固3.3 全面加固3.3.1 补强墙体结构3.3.2 加固基础4. 处理步骤4.1 表面修复步骤4.2 节段修复步骤4.3 全面加固步骤5. 注意事项5.1 安全注意事项5.2 施工环境控制5.3 施工工艺要点6. 监测与维护6.1 裂缝监测6.2 定期维护6.3 预防措施7. 附件7.1 裂缝照片7.2 加固示意图8. 法律名词及注释8.1 地下室建设管理规定8.2 水泥混凝土结构设计规范8.3 地基处理技术规范罗列出本所涉及附件如下：附件1：裂缝照片附件2：加固示意图罗列出本所涉及的法律名词及注释：地下室建设管理规定：规定了地下室建设的管理要求和标准。
地下室外墙裂缝处理方案地下室外墙开裂是一种常见的问题，特别是在建筑老旧或地基不牢固的情况下。
墙面开裂不仅影响房屋的美观，还可能引发房屋的水泄漏，导致严重的结构安全问题。
因此，对地下室外墙开裂问题进行及时的处理非常重要。
本文将介绍地下室外墙开裂处理方案，帮助房主及时解决墙面开裂问题。
一、检查地基和土壤情况墙体开裂常常和地基承载能力不足有关。
因此，您需要检查地下室的土壤情况，确保它们能够承受房屋所施加的重量。
如果发现地基存在问题，您需要采取补救措施来加固地基。
例如，您可以使用预应力混凝土板、挖掘地基并重新布置混凝土结构等方法来加固地基。
二、处理墙面开裂在检查地基和土壤情况后，您需要处理墙面开裂。
有关墙面开裂处理的建议如下：1. 首先，您需要清除裂缝区域。
如果裂缝被污物覆盖，可以使用刷子或压缩空气清除。
在清除所有污物之后，您可以使用卷尺或尺子测量裂缝的大小和深度。
2. 然后，采用填充剂或密封剂填充墙壁上的裂缝。
填充剂应该与墙壁材料相同，以确保填充后的表面与原有表面一致。
选择合适的填充剂或密封剂应该是基于裂缝大小、行程、深度以及相邻材料等因素考虑的。
3. 稍等片刻以便填充剂充分干燥，并检查填充的裂缝，以确保它们充满均匀。
如果没有充满均匀，可以添加更多的填充剂直到完全充满。
4. 最后，如果发现填充剂表面不平滑，可以使用砂纸打磨整个表面，直到表面平滑光滑。
三、预防墙壁开裂为了避免未来发生墙壁开裂的情况，您可以采取以下预防措施：1. 建筑设计。
选择正确的建筑设计可以在建筑过程中避免出现地基或墙壁等结构问题。
在选择建筑设计时，您应该考虑地区的气候和土壤特点等因素。
2. 定期检查房屋。
定期检查房屋，可检测房屋的结构和稳定性，确保及时发现并解决问题。
专业的建筑师和工程师可以提供准确的评估，帮助您了解房屋的状况和问题，提出解决方案。
3. 检查管道和电线。
管道、电线和其他穿过墙壁的设备都有可能导致墙壁开裂。
定期检查和维护管道和电线可以避免这种情况的发生。

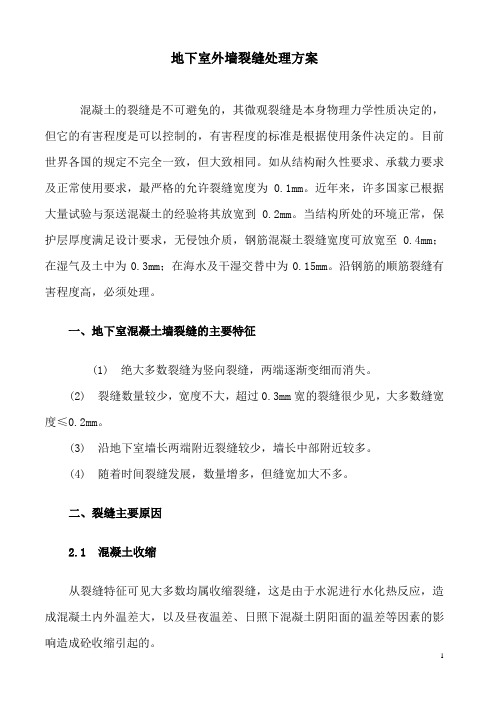

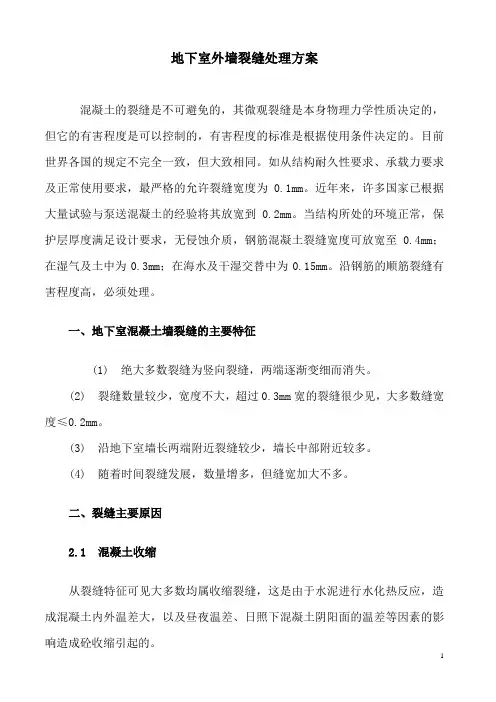

地下室外墙裂缝处理方案混凝土的裂缝是不可避免的，其微观裂缝是本身物理力学性质决定的，但它的有害程度是可以控制的，有害程度的标准是根据使用条件决定的。
目前世界各国的规定不完全一致，但大致相同。
如从结构耐久性要求、承载力要求及正常使用要求，最严格的允许裂缝宽度为0.1mm。
近年来，许多国家已根据大量试验与泵送混凝土的经验将其放宽到0.2mm。
当结构所处的环境正常，保护层厚度满足设计要求，无侵蚀介质，钢筋混凝土裂缝宽度可放宽至0.4mm；在湿气及土中为0.3mm；在海水及干湿交替中为0.15mm。
沿钢筋的顺筋裂缝有害程度高，必须处理。
一、地下室混凝土墙裂缝的主要特征(1) 绝大多数裂缝为竖向裂缝，两端逐渐变细而消失。
(2) 裂缝数量较少，宽度不大，超过0.3mm宽的裂缝很少见，大多数缝宽度≤0.2mm。
(3) 沿地下室墙长两端附近裂缝较少，墙长中部附近较多。
(4) 随着时间裂缝发展，数量增多，但缝宽加大不多。
二、裂缝主要原因2.1 混凝土收缩从裂缝特征可见大多数均属收缩裂缝，这是由于水泥进行水化热反应，造成混凝土内外温差大，以及昼夜温差、日照下混凝土阴阳面的温差等因素的影响造成砼收缩引起的。
2.2 设计问题《混凝土结构设计规范》（GBJl0-89）规定：现浇钢筋混凝土墙伸缩缝的最大间距为20（露天）-30m（室内或土中），但本工程墙长超过此规定。
地下室墙的水平钢筋仍按构造配置，这是墙较易裂缝的又一因素。
2.3 地下室墙长期暴露地下室外墙结构对温度、湿度变化较敏感，常因附加的温度收缩应力导致墙体开裂。
本工程地下室墙为埋入土中的，伸缩缝最大间距为30m。
但由于各种原因，本工程外墙完成后，无法立即回填土，因此本工程应取最大伸缩缝间距20m。
这也是地下室墙裂缝普遍的一个因素。
2.4 泵送混凝土施工目前地下室普遍采用泵送混凝土，由于泵送混凝土坍落度大，也导致收缩增加，裂缝可能性加大。
三、处理方法目前常用的地下室混凝土墙裂缝的处理方法有以下四类。
【摘要】：高层建筑地下室混凝土墙作为大体积混凝土的一种，具有水平方向长且厚度薄的特点。
混凝土浇筑初期，剪力墙受基础底板约束，容易出现早期温度收缩裂缝，严重的影响了结构的可靠性和使用性。
因此，如何有效地对墙体温度收缩应力分析计算，避免混凝土开裂，达到裂缝控制的目的，成为现今工程界人士关注的焦点。
本文针对地下室混凝土墙体裂缝的分布状态，从材料,温差与收缩等方面，分析了地下室砼墙体裂缝的形成原因及提出了相应的解决方案。
【关键词】：地下室砼墙体，裂缝成因，裂缝防治，裂缝处理目录【摘要】：.................................................................................................................................... - 2 -目录...................................................................................................................................... - 3 -一：概述...................................................................................................................................... - 4 -（一）现阶段建筑工程界对混凝土裂缝的研究：.......................................................... - 4 -(二）对混凝土地下室墙体裂缝研究的意义：................................................................. - 5 -二、混凝土地下室墙体裂缝的种类及分布特点...................................................................... - 6 -（一）：混凝土地下室墙体裂缝的种类............................................................................ - 6 -（二）、混凝土地下室墙体裂缝的分布特点.................................................................... - 6 -三、地下室裂缝的控制及技术处理.......................................................................................... - 7 -(一) .进场材料的控制......................................................................................................... - 7 -1.水泥使用量和水泥品种的选择............................................................................... - 7 -2．混凝土单位用水量的选择.................................................................................... - 7 -3 .混凝土骨料的选择.................................................................................................. - 8 -4．外加剂的选择...................................................................................................... - 8 -（二）设计过程的控制.................................................................................................... - 9 -1．钢筋分布对裂缝的影响........................................................................................ - 9 -2. 建筑结构设计对裂缝的影响............................................................................... - 10 -（三）施工技术的控制.................................................................................................. - 11 -1.混凝土的搅拌、振捣和浇筑................................................................................. - 11 -2.混凝土出料和浇筑时温度的控制......................................................................... - 11 -3.混凝土的养护......................................................................................................... - 12 -4.基础土体回填......................................................................................................... - 12 -（四）裂缝的处理方法.................................................................................................... - 12 -1．对影响结构承载能力的裂缝的处理.................................................................. - 12 -2．对影响结构正常使用的裂缝的处理.................................................................. - 13 -3．混凝土地下室裂缝修补的常用方法：.............................................................. - 13 -四:结论 ...................................................................................................................................... - 15 -五：主要参考文献.................................................................................................................... - 16 -六：致谢.................................................................................................................................... - 16 -一：概述（一）现阶段建筑工程界对混凝土裂缝的研究：近年来,随着高层建筑的日益增多,在公共建筑、高层住宅等工程中,混凝土地下室被广泛采用。
地下室混凝土外墙裂缝的成因与预防措施刘长海孟宏伟(河南六建建筑集目有限公司，河南洛阳471000)工程技术腧要】针对地下室混凝土外墙的裂缝问题．从钢筋布置、泵送混凝土原材的采用、墙体伸缩缝等方面，分析裂缝产生的原因，氓合理设。
计、改进原材配比、改选施工方法，改善养护方法等方面提出了裂缝的防范措施。
睡薯目醢初地下宝混凝土；外墙裂缝原因，预防措施／t，_．{．，，，，i}?i j I，?}。
1．¨近年来，随着泵送商品混凝土的普遍应用，地下室外墙混凝土在施工阶段常常出现不同程度，不同数量的开裂，裂缝多为竖向裂缝，裂缝的主要原因是混疑土在干燥收缩时受到钢筋、边界约束后拉裂而产生的。
本文就裂缝产生的原因进行了分析，重点对裂缝的预防措施进行了详细的阐述。
1裂缝现象地下室外墙混凝土裂缝一般在混凝土浇筑完毕拆模后3天左右开始出现，裂缝宽度在o．1m m—05m m内，裂缝—般沿墙均匀布置，其形状几乎呈垂直状，特别是在柱与墙相交处、长墙中部等部位出现。
2嚣瞄暂唑的原因分析混凝土硬化干燥时其本身的收缩率为0．05％一0．06％，其收缩在长、宽、厚三个方向产生，当收缩量不同，或收缩受到约束时，当墙体内部应力大于混凝土及时强度时，在此部位产生裂缝。
主要有以下几个因素21钢筋的布置由于剪力墙结构设计满足结构谢寸后配筋率很低，钢筋间距偏大，但暗柱和柱主要受力构件配筋偏大，这就造成混凝土硬化过程中产生局部应力集中，因此混凝土受拉产生裂缝。
此外钢筋保护层偏大也是产生裂缝的又一因素。
因地下室特殊环境的要求，其外墙兼做挡土墙，墙体外侧钢筋保护层大，—般为50m m左右，较厚的保护层使该部位混凝土收缩时不畿获得钢筋的约束，形成裂缝，并可能进—步发展。
22商品混凝土商品混凝土为满足泵送要求，在施工配合比中，粗骨料较少，砂率偏大，超过400／o，同一强度的商品混凝土相对于传统的半干硬性混凝土水泥掺量多，碎石粒小，细骨料比例偏大。

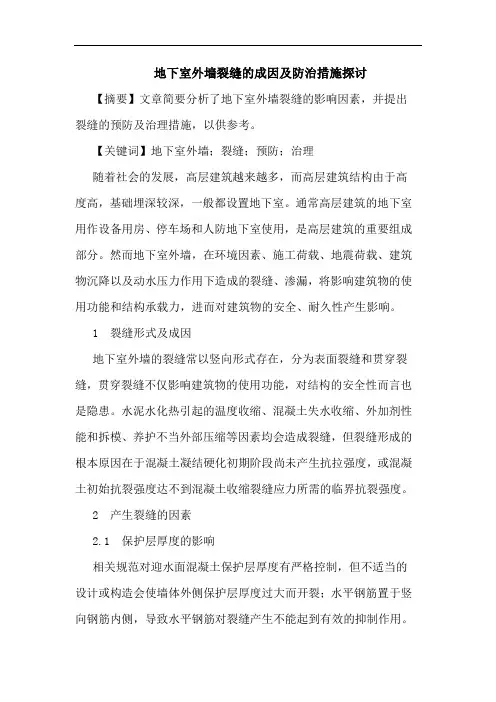

地下室外墙裂缝的成因及防治措施探讨【摘要】文章简要分析了地下室外墙裂缝的影响因素，并提出裂缝的预防及治理措施，以供参考。
【关键词】地下室外墙；裂缝；预防；治理随着社会的发展，高层建筑越来越多，而高层建筑结构由于高度高，基础埋深较深，一般都设置地下室。
通常高层建筑的地下室用作设备用房、停车场和人防地下室使用，是高层建筑的重要组成部分。
然而地下室外墙，在环境因素、施工荷载、地震荷载、建筑物沉降以及动水压力作用下造成的裂缝、渗漏，将影响建筑物的使用功能和结构承载力，进而对建筑物的安全、耐久性产生影响。
1 裂缝形式及成因地下室外墙的裂缝常以竖向形式存在，分为表面裂缝和贯穿裂缝，贯穿裂缝不仅影响建筑物的使用功能，对结构的安全性而言也是隐患。
水泥水化热引起的温度收缩、混凝土失水收缩、外加剂性能和拆模、养护不当外部压缩等因素均会造成裂缝，但裂缝形成的根本原因在于混凝土凝结硬化初期阶段尚未产生抗拉强度，或混凝土初始抗裂强度达不到混凝土收缩裂缝应力所需的临界抗裂强度。
2 产生裂缝的因素2.1 保护层厚度的影响相关规范对迎水面混凝土保护层厚度有严格控制，但不适当的设计或构造会使墙体外侧保护层厚度过大而开裂；水平钢筋置于竖向钢筋内侧，导致水平钢筋对裂缝产生不能起到有效的抑制作用。
2.2 水平钢筋的影响包括钢筋外形与配筋率。
带肋钢筋与混凝土间有更好的机械咬合力与粘结能力，抗裂性能好；选择细而密的水平筋且适当增加配筋率能使钢筋与混凝土更好地协同工作，增加墙体的韧性，提高抗裂能力。
2.3 墙体长度的影响墙体过长会使其变形能量不能有效释放，导致裂缝出现，且墙体越长，裂缝出现的可能性就越大。
2.4 约束条件的影响地下室基础底板或楼板会对外墙的收缩变形形成很强的约束。
2.5 截面特征的影响外墙属于薄壁杆件，混凝土的水化热散热快，温度梯度大，干缩与冷缩变形大，与其相邻的附壁柱或楼面梁变形不能相互协调。
2.6 商品混凝土的影响泵送混凝土多选用缓凝型高效减水剂，同时也掺加一定量的粉煤灰，会影响混凝土的早期抗拉强度与弹性模量，降低混凝土早期的抗裂能力，使混凝土出现早期裂纹。

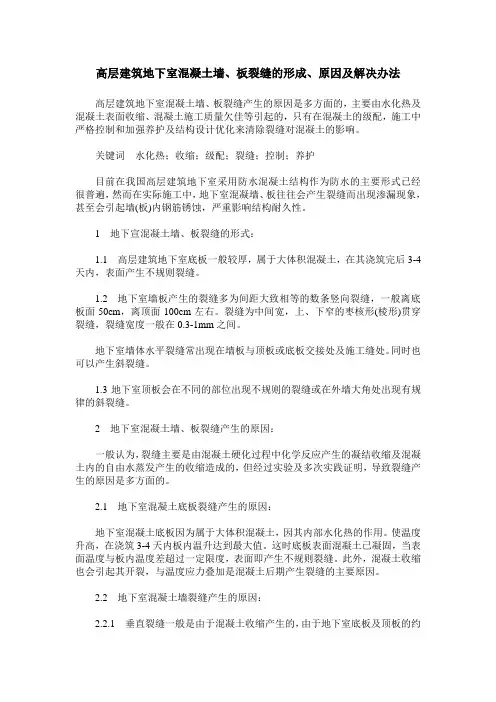

高层建筑地下室混凝土墙、板裂缝的形成、原因及解决办法高层建筑地下室混凝土墙、板裂缝产生的原因是多方面的，主要由水化热及混凝土表面收缩、混凝土施工质量欠佳等引起的，只有在混凝土的级配，施工中严格控制和加强养护及结构设计优化来清除裂缝对混凝土的影响。
关键词水化热；收缩；级配；裂缝；控制；养护目前在我国高层建筑地下室采用防水混凝土结构作为防水的主要形式已经很普遍，然而在实际施工中，地下室混凝墙、板往往会产生裂缝而出现渗漏现象，甚至会引起墙(板)内钢筋锈蚀，严重影响结构耐久性。
1地下宣混凝土墙、板裂缝的形式：1.1高层建筑地下室底板一般较厚，属于大体积混凝土，在其浇筑完后3-4天内，表面产生不规则裂缝。
1.2地下室墙板产生的裂缝多为间距大致相等的数条竖向裂缝，一般离底板面50cm，离顶面100cm左右。
裂缝为中间宽，上、下窄的枣核形(棱形)贯穿裂缝，裂缝宽度一般在0.3-1mm之间。
地下室墙体水平裂缝常出现在墙板与顶板或底板交接处及施工缝处。
同时也可以产生斜裂缝。
1.3地下室顶板会在不同的部位出现不规则的裂缝或在外墙大角处出现有规律的斜裂缝。
2地下室混凝土墙、板裂缝产生的原因：一般认为，裂缝主要是由混凝土硬化过程中化学反应产生的凝结收缩及混凝土内的自由水蒸发产生的收缩造成的，但经过实验及多次实践证明，导致裂缝产生的原因是多方面的。
2.1地下室混凝土底板裂缝产生的原因：地下室混凝土底板因为属于大体积混凝土，因其内部水化热的作用。
使温度升高，在浇筑3-4天内板内温升达到最大值。
这时底板表面混凝土已凝固，当表面温度与板内温度差超过一定限度，表面即产生不规则裂缝。
此外，混凝土收缩也会引起其开裂，与温度应力叠加是混凝土后期产生裂缝的主要原因。
2.2地下室混凝土墙裂缝产生的原因：2.2.1垂直裂缝一般是由于混凝土收缩产生的，由于地下室底板及顶板的约束作用(即所谓的“模藕作用”)竖向裂缝一般分布在靠近底板和顶板的地方。
第２１卷２００８年１０月常州工学院学报
ＪｏｕｒｎａｌｏｆＣｈａｎｇｚｈｏｕＩｎｓｔｉｔｕｔｅｏｆＴｅｃｈｎｏｌｏｇｙＶ０１．２ｌＯｃｔ．２００８
地下室外墙裂缝原因与治理唐克荣１张美月１张尚根２（１．江苏省华厦工程项目管理有限公司，江苏南京２１０００３；２．解放军理工大学，江苏南京２１０００７）
摘要：文章介绍了地下室混凝土墙裂缝产生的主要原因、特征及处理措施，并具体介绍了南京某医院门诊楼地下室裂缝成因、渗漏水治理的原则和裂缝堵漏的施工工艺。该工程经过渗漏水治
理三年多来，地下室外墙裂缝渗水处理部位未见渗水现象，防水效果较好，符合相关规范的要求，对类似工程具有一定的参考价值。关键词：地下室；外墙渗漏；裂缝；灌浆中图分类号：ＴＵ７５５．７文献标识码：Ｂ文章编号：１６７１—０４３６（２００８）Ｚ一０３２３—０３
随着高层建筑的迅速发展，地下室结构也越来越重要，特别是地下水位较高的地区，地下水防止渗漏的问题更加突出。目前国内外高层建筑混凝土地下室墙裂缝的现象普遍存在，不仅影响建筑物的使用，而且严重降低建筑物的耐久性，对今后处理补救也造成极大困难。地下室结构一般比较复杂，外墙渗漏水治理难度较大，混凝土地下室墙出现裂缝，一定要认真对待、科学分析，根据实际情况采取适宜的处理方法。１产生裂缝的主要原因（１）混凝土收缩裂缝地下室混凝土墙收缩较大的主要原因有水泥用量过多、养护不良等。（２）设计存在问题《混凝土结构设计规范》（ＧＢ５００１０—２００２）规定：现浇钢筋混凝土墙伸缩缝的最大间距地下结构为３０ｍ，露天结构为２０ｍ，前者适用于露天结构，后者适用于室内或土中结构，但实际工程中墙长往往超过规范的规定。需要指出的是，一些工程设计未按照规范中规定，地下室墙的水平钢筋仍按构造配置，这是地下室墙较易出现裂缝的又一原因。收稿日期．．２００８—０６—０４（３）施工温差过大温差过大会使混凝土产生不均匀的温度应力。这是引起混凝土墙产生裂缝的重要原因，主要包括混凝土内外温差大、昼夜温差大、日照下混凝土阴阳面的温差、拆模过早及气候突变等方面的影响。（４）地下室墙长期暴露地下室墙是一种薄而长的结构，其对温度、湿度变化比较敏感，常因附加的温度收缩应力导致墙体开裂。同时还应当注意，设计时地下室墙均按埋入土中或室内的结构考虑，即伸缩缝最大间距为３０ｉｎ。但在实际施工过程中，很难做到墙完成后立即回填土和完成盖顶，因此实际工程中应取伸缩缝最大间距为２０ｍ。这也是地下室墙裂缝普遍的另一个因素。（５）施工质量较差工程实践证明，原材料质量不良、配合比设计不当、使用过期的ＵＥＡ微膨胀剂、坍落度控制不好、施工任意加水以及混凝土养护不良等因素，均会导致混凝土收缩加大而产生裂缝。此外，目前地下室普遍采用混凝土泵送施工方法，由于泵送混凝土坍落度比较大，必然会导致混凝土收缩增加，出现裂缝的可能性也肯定增大。３２４常州工学院学报
２００８年
２地下室混凝土墙裂缝的特征（Ｉ）绝大部分裂缝多为竖向裂缝，很少有横向裂缝，多数裂缝的长度接近墙的高度，两端逐渐变细而消失。（２）裂缝的数量较多，但宽度一般不大，超过Ｏ．３ｍｉｌｌ宽的缝很少见，大多数的裂缝宽度在０．０５—０．２ｍｍ之间。（３）沿地下室墙长两端附近裂缝少，而墙长的中部附近裂缝较多。（４）裂缝出现的时间一般在拆除模板后不久，有的还与气温骤降有关。（５）随着时间的推移，裂缝会发展，数量也有增加，但裂缝宽度加大不多，发展情况与混凝土暴露时间的长短有密切关系。（６）地下室回填土完成后，常可见裂缝处渗漏水，但一般渗水量不大。３混凝土地下室墙裂缝渗漏治理方法¨≈１混凝土地下室墙出现裂缝治理方法主要有：表面涂抹法、表面涂抹加玻璃丝布法、充填法和灌浆法。有的工程可以采用其中的一种方法，有的工程也可以采用几种方法综合处理。３．１表面涂抹法表面涂抹法是一种施工比较简单、造价比较低廉的处理方法，其常用材料主要有环氧树脂类、氰凝、聚氨酯类。对于涂刷的混凝土墙，其表面应坚实、清洁，有的表面根据材料要求还需进行干燥。现以涂抹环氧树脂类材料为例，说明表面涂抹法的施工（处理）要点。先清理需要处理的混凝土墙的表面，然后用丙酮或二甲苯或酒精擦洗，待处理面干燥后，用毛刷反复涂刷环氧树脂浆液，一般每隔３～５ｍｉｎ涂一次，一直至涂层厚度达到１ｒｎｌｎ左右为止。环氧树脂浆液类不仅对粘结性能好，而且渗透能力很强，能渗入到混凝土墙体内部。国内外曾报道用这种处理方法的环氧树脂浆液渗入深度可达１６～８４ｍｍ，能有效防止水的渗透。３．２表面涂刷加玻璃丝布法表面涂刷加玻璃丝布法施工是比较复杂、防渗漏效果很好的处理方法。目前常用的有聚氨酯或环氧树脂胶料加玻璃丝布，一般用于混凝土墙裂缝比较严重的情况下。其施工要点是：将聚氨酯按甲、乙组分和二甲苯按１．０：１．５：２．０的质量配合搅拌均匀后，涂布在基层表面上，要求涂层厚薄均匀，涂完第一遍后一般需要固化５ｈ以上，基本不粘手时，再涂以后几层。一般涂４—５层，总
厚度不小于１．５ｍｍ。若加玻璃丝布，则一般加在第二层与第三层之间。在采用表面涂刷加玻璃丝布法处理时，应注意玻璃丝布应用非石蜡型，否则应进行脱蜡处理。环氧树脂胶结料应经过试配合格后方可使用。被处理的表面应坚实、清洁、干燥，均匀涂刷环氧打底料，凹陷不平处要用腻子修补填平，自然固化后粘贴玻璃丝布１～３层。３．３充填法填充法也是一种施工比较简单、能够满足一般要求的处理方法。即用风镐、钢钎或高速旋转的切割圆盘，将裂缝扩大成为Ｖ形或梯形凹槽，清洗干净后分层压抹环氧树脂砂浆或水泥砂浆、沥青油膏、高分子密封材料或各种成品堵漏剂等材料封闭裂缝。当修补的裂缝有结构强度要求时，宜用环氧砂浆填充。３．４灌浆法灌浆法常用的灌浆材料有环氧树脂类、甲基丙烯酸甲酯、丙凝、氰凝和水溶性聚氨酯等。其中环氧树脂类材料来源广泛、施工方便，在建筑工程中应用比较广；甲基丙烯酸甲酯黏度低，可灌性好，扩散能力强，不少工程用来修补缝宽０．０５ｍｉｌｌ左右的裂缝，补强和防渗效果好。灌浆方法一般常采用以下两类：一类使用低压灌人法，并在裂缝中注入环氧树脂液浆，使裂缝封闭，修补后无明显的痕迹。另一类是采用压力灌浆，一般选用０．２—０．４ＭＰａ的压力。如果质量
要求较高时，可以同时采用低压灌人法和压力灌浆法，这样效果会更好。
４工程实例南京某医院新建门诊楼工程地下二层、局部三层，地下室建筑面积１６５６６ｍ２，外墙采用Ｃ３５Ｓ８抗渗混凝土，施工后发现Ｊ＇ｌ－墙板上出现不同程度的裂缝、渗漏现象，经检查，共有裂缝４２条，约８０ｍ，治唐克荣，张美月，张尚根：地下室外墙裂缝原因与治理３２５理难度较大。本工程地下室外墙裂缝基本都是竖向细小裂缝，裂缝宽度在０．０５—０．３ｍｉｔｔ之间。门诊楼最大沉降１０．６ｍｍ，沉降量较小并较均匀，排除结构沉降产生裂缝的可能。由于是商品砼，坍落度１６～１８ｃｍ。经分析，该工程地下室裂缝为混凝土收缩裂缝，不影响结构安全。通过对相关资料的分析研究，结论为该裂缝为混凝土收缩裂缝，不影响结构安全，但渗水严重，影响使用，必须进行堵漏防渗处理。在本工程地下室外墙渗漏水的处理过程中，遵循“堵排结合、因地制宜、刚柔相济、综合治理”的原则。在渗漏水治理前，熟悉掌握工程的原防排水设计，查阅施工记录和验收资料，并尽量能少破坏原有完好的防水层。针对本工程裂缝渗漏类型，应采用对裂缝注浆堵漏的工艺进行修补，具体工艺和要求如下：第１步对混凝土裂缝处进行表面处理。即在裂缝处开凿宽５—６ｃｍ、深５ｃｍ的槽，并用水洗刷干净。第２步埋设注浆口及注浆槽。即在裂缝开槽处用１：２的堵漏水泥进行封堵，留设注浆口、出气孔及注浆槽。第３步进行压力注浆。在封堵２４ｈ以后，进行压力注浆，浆液采用聚氨酯注浆液，注浆压力一般为０．２—０．３ＭＰａ。第４步进行封堵注浆口。注浆结束后及时封堵注浆口，待注浆液固化后对注浆口进行清理，检查封堵防漏效果。该工艺使用的材料主要为水泥、堵漏剂、１．６ｃｍ增强塑料软管、４分管封头，注浆材料用ＰＨＡ聚氨酯发泡注浆，该材料性能稳定，防水效果好。本工程地下室外墙裂缝渗水部位进行压力注浆处理后，使用三年多来，地下室外墙裂缝渗水处理部位未见渗水现象，防水效果较好，符合相关规范的要求＂Ｊ。
５结语地下室结构一般比较复杂，外墙渗漏水治理难度较大，但在本工程地下室外墙渗漏水的处理过程中，始终遵循地下工程的渗漏水治理的原则，即“堵排结合、因地制宜、刚柔相济、综合治理”。在渗漏水治理前，熟悉掌握工程的原防排水设计、施工记录和验收资料，对原防排水的位置、施工中的防水设计变更、材料选择做到心中有数，为治理时方案的制定带来帮助。渗漏水治理施工时按先顶后墙而后底板的顺序进行，尽量少破坏原有完好的防水层。最终在切实可行的处理方案指导下，完成渗漏点封堵，使用三年多来，地下室外墙裂缝渗水处理部位未见渗水现象，达到了良好的防水效果。
［参考文献］［１］王宗昌，方德鑫，王晓菊．建筑工程质量控制实例［Ｍ］．北京：科学出版社，２００４．［２］盂文清．建筑工程质量通病分析与防治［Ｍ］．河南：黄河水利出版社．２００５．［３］中华人民共和国建设部．ＧＢ５０３００—２００１建筑工程施工质量验收统一标准［ｓ］．北京：中国建筑工业出版社，２００１．地下室外墙裂缝原因与治理作者：唐克荣， 张美月， 张尚根作者单位：唐克荣,张美月(江苏省华厦工程项目管理有限公司,江苏,南京,210003)， 张尚根(解放军理工大学,江苏,南京,210007)
本文链接：http://d.g.wanfangdata.com.cn/Conference_7430570.aspx
