电焊机绝缘电阻摇测记录(1)

绝缘电阻的正确测量方法一、测试内容施工现场主要测试电气设备、设施和动力、照明线路的绝缘电阻。

二、测试仪器测试设备或线路的绝缘电阻必须使用兆欧表（摇表），不能用万用表来测试。

兆欧表是一种具有高电压而且使用方便的测试大电阻的指示仪表。

它的刻度尺的单位是兆欧，用ΜΩ表示。

在实际工作中，需根据被测对象来选择不同电压等级和阻值测量范围的仪表。

而兆欧表测量范围的选用原则是：测量范围不能过多超出被测绝缘电阻值，避免产生较大误差。

施工现场上一般是测量500V以下的电气设备或线路的绝缘电阻。

因此大多选用500V，阻值测量范围0----250ΜΩ的兆欧表。

兆欧表有三个接线柱：即L（线路）、E（接地）、G（屏蔽），这三个接线柱按测量对象不同来选用。

三、测试方法1、照明、动力线路绝缘电阻测试方法线路绝缘电阻在测试中可以得到相对相、相对地六组数据。

首先切断电源，分次接好线路，按顺时针方向转动兆欧表的发电机摇把，使发电机转子发出的电压供测量使用。

摇把的转速应由慢至快，待调速器发生滑动时，要保证转速均匀稳定，不要时快时慢，以免测量不准确。

一般兆欧表转速达每分钟120转左右时，发电机就达到额定输出电压。

当发电机转速稳定后，表盘上的指针也稳定下来，这时指针读数即为所测得的绝缘电阻值。

测量电缆的绝缘电阻时，为了消除线芯绝缘层表面漏电所引起的测量误差，其接线方法除了使用“L”和“E”接线柱外，还需用屏蔽接线柱“G”。

将“G”接线柱接至电缆绝缘纸上。

2、电气设备、设施绝缘电阻测试方法首先断开电源，对三相异步电动机定子绕组测三相绕组对外壳（即相对地）及三相绕组之间的绝缘电阻。

摇测三相异步电动机转子绕组测相对相。

测相对地时“E”测试线接电动机外壳，“L”测试线接三相绕组。

即三相绕组对外壳一次摇成；若不合格时则拆开单相分别摇测；测相对相时，应将相间联片取下。

四、绝缘电阻值测试标准1、现场新装的低压线路和大修后的用电设备绝缘电阻应不小于0.5ΜΩ。

1、用2500V摇表分别测高压对低压、高压对地、低压对地。

常温下在用变：高对低不小于500M、高对地不小于300M、低对地不小于100M，可以投运。

新投运变最好与厂家出厂报告相比较，相差不大即可。

2 、配电变压器绝缘电阻的摇测配电变压器在安装或检修后投入运行前以及长期停用后，都要用电压为1000~2500V的摇表测量绕组绝缘电阻，测得的数值和测量时的油温应记入变压器档案内。

将测得的数值与配电变压器在使用期间测得的绝缘电阻值相比较，以判断变压器的绝缘状况。

如果配电变压器的绝缘电阻猛然降至初始值的50%，或更低时，应予更换大修。

所测绝缘电阻的准确性，与测量方法和测量时的天气情况有非常密切的关系，测量时应注意以下事项:1.1测量条件。

选择温度在5℃以上，湿度在70%以下的天气进行测量;1.2测量电压。

摇测配变绝缘电阻应使用1000V或2500V的摇表，对变压器历次绝缘电阻进行比较时，所用摇表应为相间电压等级;1.3测量项目。

应测量配变一次绕组对二次绕组，一次绕组对地（配变铁芯或外壳）和二次绕组对地的绝缘电阻值;1.4测量安全。

测量前后，应将配变一次侧和二次侧各出线端分别接地放电，零线亦应断开，使绕组上残存的静电荷放尽，以保证安全。

3;高对低接地，就是将高压三个桩头ABC三相用铁丝短接，低压四个桩头abc0短接并接地的接线形式，将兆欧表G接高压桩头，E接地；低对高接地，就是将高压三个桩头ABC三相用铁丝短接并接地，低压四个桩头abc0短接的接线形式，将兆欧表G接低压桩头，E接地；绕组之间：就是将高压三个桩头ABC三相用铁丝短接，低压四个桩头abc0短接的接线形式，将兆欧表G接高压桩头，E接低压具体工作）配电变压器绝缘电阻测试记录高压对地绝缘电阻值欧姆（不小于300M）低压对地绝缘电阻值欧姆（不小于100M）高压对低压绝缘电阻值欧姆（不小于500M）测试结果分析：测试：记录： 2013年月日。

电工摇表使用方法（图解）电工摇表使用方法（图解）醉美世间人 02-27 09:57 大用于测量高值电阻和绝缘电阻的仪表叫做摇表，现在新型产品通常称为绝缘电阻测试仪或者绝缘电阻表，有时也称为兆欧表。

其中老款摇表的外形如下右图所示：摇表（绝缘电阻表）主要结构是由手摇发电机、电磁式无机械反作用的表头组成，对外有接线柱（L：线路段、E：接地端、G：屏蔽端）。

新型的绝缘电阻测试仪通常和数字万用表差不多的外形。

玩了这游戏，我三天没开电脑广告广告详情摇表（绝缘电阻表）的工作原理如下图所示，它的磁电式表头有两个互成一定角度的可动线圈，装在一个有缺口的圆柱铁芯外面，并与指针一起固定在一转轴上，构成表头的可动部分，被置于永久磁铁中，磁铁的磁极与铁芯之间的气隙是不均匀的。

由于指针没有阻尼弹簧，在仪表不用时，指针可以停留在任何位置。

摇动手柄，直流发电机可输出电流，其中，一路电流I1流入线圈1和被测电阻Rx的回路，另一路的电流I2流入线圈2与附加电阻Rf 回路，设线圈1的电阻为R1，线圈2的电阻为R2，根据欧姆定律有：I1=U÷（Rc+R1+Rx）、R2=U÷（Rf+R2）处在磁场中的通电线圈受到磁场力的作用，使线圈1产生转动力矩M1，线圈2产生转动力矩M2，由于两线圈绕向相反，从而M1与M2方向相反，两个力矩作用的合力矩使指针发生偏转。

在M1=M2时，指针静止不动，这时指针所指出的就是被测设备的绝缘电阻值。

当Rx断开时（即X=∞（无穷大）），I1=0，M1=0，指针在M2的作用下向左偏转，最后指向标尺度Rx=∞处，若将Rx短接（即Rx=0），此时I1最大，M1最大，使指针顺时针方向偏转，指针指到标尺度的Rx=0处。

根据此原理可以检验摇表的好坏。

首先说下摇表的选用，对于额定电压500伏一下的设备，选用500伏或1000伏的摇表（兆欧表），额定电压在500伏以上的选用1000伏~2500伏的兆欧表。

摇表的使用方法摇表（兆欧表）有三个测量端钮，一个线路端钮（L），另一个是接地端钮（E），还有一个为屏蔽端钮（G）。

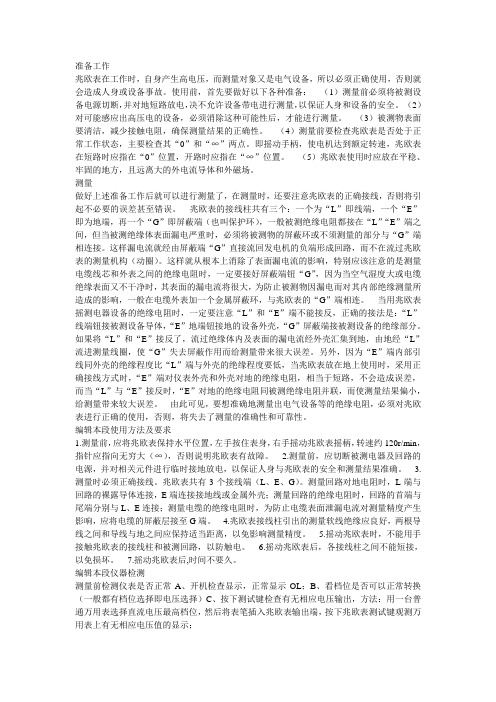

准备工作兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。

使用前，首先要做好以下各种准备：（1）测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

（2）对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。

（3）被测物表面要清洁，减少接触电阻，确保测量结果的正确性。

（4）测量前要检查兆欧表是否处于正常工作状态，主要检查其“0”和“∞”两点。

即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“0”位置，开路时应指在“∞”位置。

（5）兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。

测量做好上述准备工作后就可以进行测量了，在测量时，还要注意兆欧表的正确接线，否则将引起不必要的误差甚至错误。

兆欧表的接线柱共有三个：一个为“L”即线端，一个“E”即为地端，再一个“G”即屏蔽端（也叫保护环），一般被测绝缘电阻都接在“L”“E”端之间，但当被测绝缘体表面漏电严重时，必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。

这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路，而不在流过兆欧表的测量机构（动圈）。

这样就从根本上消除了表面漏电流的影响，特别应该注意的是测量电缆线芯和外表之间的绝缘电阻时，一定要接好屏蔽端钮“G”，因为当空气湿度大或电缆绝缘表面又不干净时，其表面的漏电流将很大，为防止被测物因漏电而对其内部绝缘测量所造成的影响，一般在电缆外表加一个金属屏蔽环，与兆欧表的“G”端相连。

当用兆欧表摇测电器设备的绝缘电阻时，一定要注意“L”和“E”端不能接反，正确的接法是：“L”线端钮接被测设备导体，“E”地端钮接地的设备外壳，“G”屏蔽端接被测设备的绝缘部分。

如果将“L”和“E”接反了，流过绝缘体内及表面的漏电流经外壳汇集到地，由地经“L”流进测量线圈，使“G”失去屏蔽作用而给测量带来很大误差。

广州市公司有效日期：
电焊机安全检查标准
1.0 目的：为了提供安全检查的依据及避免漏检不安全因素，特制订此标准。

2.0 适用范围：公司内在用电焊机的安全检查。

3.0 检查内容
3.1 焊机电源进线端，一次输出端应有屏护罩，且屏护可靠、有效。

3.2 焊机外壳PE线接线正确，连接可靠。

接地故障保护电器的选择应符合配电系统的接地形式，以及焊接设备容量等技术参数要求，接线正确，连接可靠。

3.3 焊接变压器一、二次线圈间，绕组与外壳间的绝缘电阻值不少于1兆欧。

要求每半年至少应对焊机绝缘电阻摇测一次，记录齐全。

3.4 焊机一次线必须采用三芯（四芯）铜芯橡胶电线或绝缘良好的多股较铜线，其接线长度不允许超过2米。

如确需使用较长导线，应在2米以内增加一级电源控制，并将电源线架空敷设，焊机一次线不得在地面拖拽使用，更不得在地面跨越通道使用。

3.5 焊机二次线必须连接紧固，无松动，二次线上接头不允许超过三个，应根据焊机容量正确选择焊接电缆（二次线）的截面积，以避免因长期过载而造成绝缘老化。

3.6 焊钳应符合国家有关规定，能保证在任何斜度下均可夹紧焊条，绝缘良好，手柄隔热层完整，焊钳与异线应连接可靠。

连接处应保持轻便柔软，使用方便，无过热现象，导体不外露，钳柄屏护良好，严禁利用厂房金属结构、管道、轨道等作为焊接二次回路使用。

3.7 焊机应放置干燥、通风的地点，如放置室外，除焊机本身罩壳外，必须另设防雨雪的遮护措施，焊机放置地点应保持整齐、清洁，无易燃易爆物堆放。

4.0 检查人应根据本标准进行检查，并填写<电焊机安全检查表>。

摇表如何检查线路短路
摇表的确不能直接检测到短路位置，但是，利用摇表摇测电路导通和绝缘的特性，加以表现判断配合，就可以找到短路点。

一个电路不管多长，接有多少用电器，用摇表（就是绝缘电阻测试仪）检测时，首先应将用电器全部退出电路(含并联于电路的线圈等电器)，被测得电路暂时不要断开。

然后将被测线路在大约中间部分断开（找临近的开关或接头），摇测一半线路绝缘。

如果线路绝缘电阻为0，可判断短路位置在本段内，在把本段线路中间断开重复以上操作，找到故障点。

如果线路绝缘电阻为无穷大，证明故障点在未测量的线路中，重复以上测量即可找到故障点。

如果摇表数值小于零说明线电阻小或没有电阻也就是通路！正像你说的表针没动说明零线或火线接地漏电！！将摇表接在火线和零线上，摇动摇表，摇表读数大于MΩ级，表示线路绝缘较好。

如果接近0欧姆，就是短路了。

摇表的确不能直接检测到短路位置，但是，利用摇表摇测电路导通和绝缘的特性，加以表现判断配合，就可以找到短路点。

一个电路不管多长，接有多少用电器，用摇表（就是绝缘电阻测试仪）检测时，首先应将用电器全部退出电路(含并
联于电路的线圈等电器)，被测得电路暂时不要断开。

然后将被测线路在大约中间部分断开（找临近的开关或接头），摇测一半线路绝缘。

如果线路绝缘电阻为0，可判断短路位置在本段内，在把本段线路中间断开重复以上操作，找到故障点。

如果线路绝缘电阻为无穷大，证明故障点在未测量的线路中，重复以上测量即可找到故障点。
