目录一、综述 (2)1.1泵站概括 (2)1.2原始资料 (2)二、水泵机组的选择 (3)2.1 泵站设计参数的确定 (3)2.2 水泵机组的选择 (4)三、水泵机组基础设计 (9)四、水泵吸水管和压水管的计算 (10)五、泵房形式的选择及机械间布置 (12)六、吸水井设计 (12)七、泵房工艺标高及尺寸的确定 (13)7.1 工艺标高 (13)7.2 泵房尺寸 (15)八、泵站内管路的水力计算 (15)九、附属设备的选择 (17)9.1计量设备 (17)9.2起重设备 (17)9.3排水设备 (17)9.4通风设备 (17)某城镇给水工程第二泵站工艺设计说明一、综述1.1泵站概括某中小型城市，其最大日用水量为60800（m3/d），需要设计一中等规模的二级泵站（满足城市全部生产和生活用水）。
城市管网中有水塔，但其调节能力有限，并且整个供水扬程不是很高，因此本设计采用多台水泵并联工作的方法以得到更好的满足供水要求。
由于所需水泵较多，占地面广，但吸水条件较好，故本泵站采用半地下式，自灌式吸水，泵房呈矩形。
1.2原始资料1.最大日用水量 60800m3/d2.消防用水 70L/s3.经给水管网水力计算后（1）最大用水时泵站所需扬程为61.4m，其中几何压水高32.9m。
在选择泵时最大扬程需要加上2m站内水头损失和1m安全水头，则H=61.4+2+1=64.4m（2）最大传输时泵站所需扬程为75.4m，其中几何压水高42.2m。
在选择泵时最大传输所需扬程需要加上2m站内水头损失和1m安全水头，则H=75.4+2+1=78.4m（3）最大传输用水加消防时泵站所需要扬程为69.7m，其中几何压水高度26m。
在选择泵时最大用水加消防需要加上2m站内水头损失和1m安全水头，则H=69.7+2+1=72.7m（4）清水池至泵站址的水平距离为120m，此段水力损失可以忽略不计。
（5）泵站处地面标高78m（6）清水池最低水位标高76m（7）地下水位标高68m，可不考虑地下水位影响（8）冰冻深度1.5m，可不考虑管道埋深二、水泵机组的选择2.1 泵站设计参数的确定根据用水曲线确定送水泵站工作制度，分两级工作：最大用水与最大转输：从7：00到20：00，每小时占全天用水量的5％。
南华大学给水排水工程专业水泵站课程设计任务书班级：给水排水专业2011班姓名：思然_______学号：20114510118____ 指导教师：黄士元老师____南华大学城市建设学院二O一四年一月水泵站课程设计任务书本课程设计是根据给定的设计资料，设计某城市新建水源工程的取水泵站。
一、设计目的本课程设计的主要目的是把《水泵及水泵站》中所学的理论知识加以系统化，并见诸于实践对象，使知识得到巩固和提高，同时在设计中培养同学合理处理设计资料和独力工作的能力。
二、基本设计资料1．近期设计水量11.5万立方米／日预计远期水量14.5万立方米／日(不包括水厂自用水)2．原水水质符合饮用水卫生规定，河边无冰冻现象，根据河岸地质情况，已决定采用固定式取水泵房，从吸水池中吸水，吸水井采用自流管进水，取水头部到吸水井的水头损失为：1.3米。
3．水源洪水位标高为：44米(1％频率)；枯水位标高为：36米(97％保证率)；常年平均水位标高为：40米。
4．净化场混合井水面标高为: 52米，取水泵房到净化场距离为:1000米。
5．地区气象资料可根据设计需要由当地气象部门提供。
6．水厂为双电源进线。
三、容及要求本设计容包括设计说明书和设计图纸，要求如下：1．设计说明书(约8～10页)(1) 总述；(2) 设计流量及扬程的计算；(3) 水泵机组的选择(附水泵工况曲线)；(4) 机组及管路的布置；(5) 泵站管路的水力计算；(6) 泵站辅助设备选择及泵站总平面布置草图。
2．设计图纸根据计算说明书成果及泵站布置草图，采用1#图纸按工艺扩初设计要求，正式绘制泵站的总平面图及两个剖面图(比例1：50—1：100)。
同时图中应标注各主要设备、管路配件及辅助设备的位置、尺寸、标高等。
泵站的建筑部分可参照实际泵房按比例示意性地表示，在图纸上应列出泵站中主要设备及管材配件的明细表。
目录一概述··1二设计流量的确定和设计扬程估算··1三初选水泵和电机··2四机组基础尺寸的确定··8五吸水管路与压水管路计算··9六机组与管道布置··10七吸水管路和压水管路中水头损失的计算··12 八水泵安装高度的确定和泵房筒体高度计算··15 九附属设备的选择··15十泵房建筑高度及平面尺寸的确定··16十一参考文献··17附泵站平面图和剖面图（1:100）一概述取水泵站也称一级泵站，由水源取水输水至水厂或用户。

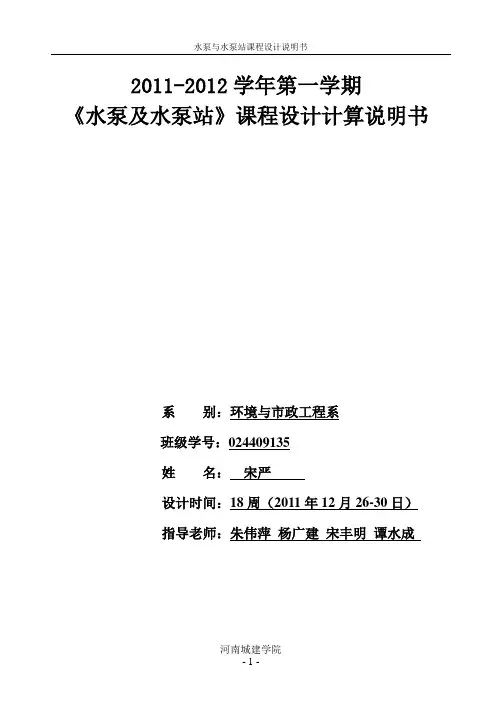

2011-2012学年第一学期《水泵及水泵站》课程设计计算说明书系别：环境与市政工程系班级学号：024409135姓名：宋严设计时间：18周（2011年12月26-30日）指导老师：朱伟萍杨广建宋丰明谭水成前言本次水泵与水泵站的课程设计为期一周，它是我们学习专业课的一个必备的过程和一个非常重要的教育环节。
本次课程设计主要是进行收集资料、水泵机组的选择、基础的设计、泵房的选择和计算、管道配件的选取等等一全套东西，牵扯到很多以前就没接触过的东西，对于我来说无疑是一次很好的锻炼。
通过这次设计，就是为了达到锻炼自己，并且全面了解水泵与水泵站的主要内容，使所学的知识系统化、整体化，解决那些在课堂上所不能解决的问题，进一步去巩固并扩大一直一来所学的知识。
另外这次设计也提高了自己的设计计算技巧和编写说明书的能力，说明书是为了进一步帮助我们读图的，本次设计画有两大幅图，图纸上所画皆是根据说明书上所计算与设计的。
通过本次课程设计，我进一步发现水泵与水泵站在整个给水系统中的基础性作用，为我们以后更好的了解与学习本专业的其他知识打下坚实的基础。
PrefaceThe water pump and water pump station of the curriculum design for a week, it is our specialty learn a necessary process and a very important education link. The curriculum design is mainly for data collection, water pump unit selection, foundation design, selection and calculation of pump, pipe fittings selection and so on a full set of things, involving many didn't come into contact with something, for me it is a very good exercise.Through this design, is to exercise their own, and a comprehensive understanding of water pump and water pump station of the main content, make knowledge systematization, integration, solve those in the classroom can not solve the problem, to further consolidate and expand to have been one of the knowledge. In addition to this design is to improve their design skills and writing instruction ability, manual is to further help us interpret the images, this design has two large maps, drawings on painting is according to the instructions on the calculation and design.Through the curriculum design, I further found that the water pump and water pump station in the whole water supply system in the foundation, we will better understand and learn the professional knowledge and lay a solid foundation.目录第一节基本资料 (05)第二节水泵机组的初步选择 (05)第三节水泵机组的基础设计 (08)第四节水泵吸水管和压水管的计算 (09)第五节水泵房形式选择及尺寸 (09)第六节吸水井的设计 (11)第七节管道配件选取 (11)第八节各工艺标高的设计 (11)第九节复核水泵和电机 (12)第十节消防校核 (12)第十一节辅助设备选择 (13)结束语 (16)参考文献 (17)第一节基本资料设计原始资料1.1城市给水管网的设计最不利点的地面标高为60.20m,建筑层数7层，自由水压为32m。

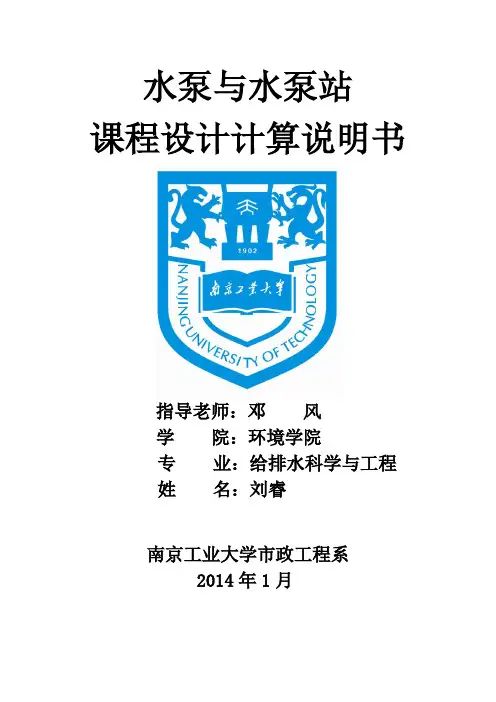

水泵与水泵站课程设计计算说明书指导老师：邓风学院：环境学院专业：给排水科学与工程姓名：刘睿南京工业大学市政工程系2014年1月一设计资料1、已知某城市最高日设计用水量为50000m3/d（每学号递增600 m3/d），小时用水百分数如下：2、在设计决定城市管网、二泵站、清水池及高位水池（水塔）的共同工作状况时，经方案比较后决定二泵站采用两级供水，即：23~5点，每小时供水量为最高日供水量的2.15%；6~24点，每小时供水量为最高日供水量的4.84%。
3、在该城市最高日最高大时用水量时：（1）二泵站供水量为最高日用水量的4.84%；（2）输配水管网中的水头损失为6.2m（每学号递增0.5m）；（3）管网中的控制点（即水压的最不利点）所需的自由水头为20m；（4）二泵站吸水池最低水位到控制点的垂直高差为16m。
4、在该城市消防用水时：（1）消防流量为50L/s；（2）输配水管网中的水头损失为16m；（3）管网中要求的最低自由水头为10m；（4）二泵站扬水地形高度为18m。
5、该城市不允许间断供水，至少设置1台备用泵。
6、二泵站（清水池附近）的地质状况是：地表层（约2.5米）为粘土，2.5m以下为页岩。
7、清水池有关情况如下：清水池建于地下0.8m，有效深度为5.2m，超高0.3m。
池内有效调节水量的深度为3.0m，消防储备水量的深度为0.8m。
清水池至水泵吸水池水头损失为0.2m，吸水池距泵房净距离6m。
8、该城市最大转输用水时，因矛盾不突出，故忽略不计。
9、该泵站海拔高度为200m，夏季水温20～26℃。
二设计任务要求根据上述资料，作出二泵站的初步设计，即完成设计计算说明书，并绘制二泵站的平面图1张，剖面图2张。
水泵课程设计计算说明书一、设计流量的确定和设计扬程的估算：1.设计流量Q：由于最高日用水量为50000+600×(14-1)=57800m³/d,各小时用水百分数已知，且二泵站采用二级供水（23点～5点）一级供水：Q1=2.15%×57800=1242.7m³/h=0.34519m³/s=345.19L/s（6点～24点）二级供水：Q2=4.84%×57800=2797.52m³/h=0.77709m³/s=777.09L/s消防用水 Q消防=50L/s(已知)2 .设计扬程H：1）水泵所需静扬程一级供水：HST 为二泵站吸水池最低水位到控制点的地面高差16m，HST=16m二级供水：HST 为二泵站吸水池最低水位到控制点的地面高差16m，HST=16m消防用水：HST 为二泵站扬水地形高度，HST=18m2）输配水管网中的水头损失∑h二级供水：∑h2= 6.2+0.5×（14-1）=12.7m∑h2=SQ2²所以S= ∑h2/Q2²= 12.7/0.043²= 4326.7一级供水: ∑h1= SQ1²= 4326.7×0.0197²= 1.68m消防用水：∑h消防=16m（已知）3）管网中的控制点（即水压的最不利点）所需的自由水头hsev已知4）泵站内管道中的水头损失：hp=2m5）安全水头：一般为1-2m，这里一致取h安全=2m6）设计扬程H（用水量最大时）：H= HST +∑h+ hp+ hsev+h安全二级供水：H=16+12.7+2+2+20=52.7m消防用水：H=18+16+2+2+10=48m二、初选泵和电机1. 选泵的主要依据选泵的主要依据是所需的流量、扬程及其变化规律。
《水泵与水泵站》课程设计任务书《水力学与水泵站》课程设计要求及分工一、课程设计要求1、设计时间及工程内容本次设计为1周。
工作内容：拟定设计课题，筛选确定设计方式、查资料并进行系统工艺设计，图纸绘制（采用CAD绘制或手工绘制均可，但必须图面整洁），5月18日（星期日）下午17点前提交设计成果。
2、上交内容（1）正式设计说明书1份及附图1张（主要是泵站平面图及剖面图、如时间充裕，可增设其他相关构筑物图纸），要求可参考课程设计样板；（2）每位同学在以下四个任务书中任选其一，确定选用最合理的方法，进行设计；每位同学必须独立进行，不得抄袭、剽窃或以其他任何方式完成设计，但遇到问题可以讨论，如果设计有雷同，所有相关同学的作业均以零分记；（3）查资料途径：图书馆复印、网上学校图书馆下载、网上其它下载等；二、设计任务书设计任务书一――送水泵站设计基本资料某县城位于东经111°150-114°050，北纬29°260-31°370。
地处湖北省中南部，属亚热带季风气候区，光能充足、热量丰富、无霜期长。
全市太阳年辐射总量为 104-110kcal/cm2，年日照时数1800-2000小时，年平均气温15.9-16.6℃，年无霜期242-263天，多数年份降雨量在1100-1300毫米之间。
有足够的气候资源供农作物生长。
4-10月份降水量占全年80％，太阳辐射量占全年75％，适宜多种农作物生长发育。
中心城区面积 54平方公里，人口75万。
以平原地区为主体，海拔20-50米，相对高度在20米以下，人均用水为200L/d，城市管网最不利点所需水压为30m，给水管网平差得出的送水泵站至最不利点的输水管和配水管网的总水头损失为15.6m。
泵站设置处地面平坦，标高为37.5米，清水池最低水位为地下3米。
城市消防流量为178.5m3/h，消防时水头损失18.9米。
该市用水量时变化情况如下图。

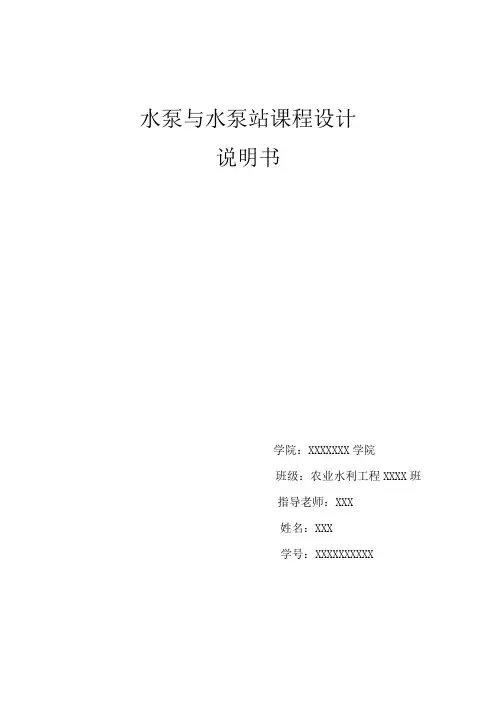

水泵与水泵站课程设计说明书学院：XXXXXXX学院班级：农业水利工程XXXX班指导老师：XXX姓名：XXX学号：XXXXXXXXXX目录一、灌溉泵站课程设计任务书示例 (1)1.1设计任务 (1)1.2.设计资料 (1)1.3要求 (2)二、灌溉泵站课程设计指导书 (4)2.1熟悉资料 (4)2.2枢纽布置 (4)2.3设计流量的计算 (4)2.3.1毛灌水率 (4)2.3.2机灌灌水率 (5)2.3.3设计流量 (5)2.4确定水泵的设计扬程 (5)2.4.1平均实际扬程 (5)2.4.2水泵的设计扬程 (7)2.5机组选型 (7)2.5.1水泵选型 (7)2.5.2选择动力机及传动设备 (9)2.6计算经济管径 (10)2.7水泵安装高程 (10)2.8确定泵房结构形式 (12)2.9泵房内部布置及各部分尺寸拟定 (12)2.9.1相对位置的确定 (12)2.9.2泵房内部布置 (13)2.9.3泵房各部分尺寸的确定 (14)2.10进出水建筑物等的设计与布置 (16)2.10.1引渠 (16)2.10.2前池 (17)2.10.3进水池 (17)2.10.4出水建筑物 (19)2.10.5支墩 (21)2.10.6镇墩 (21)2.10.7其他布置： (21)2.11.计算水泵工作点，进行工况校核，泵站运行调节 (23)2.11.1水泵工作点的确定与工况校核 (23)2.11.2水泵运行调节 (23)2.12泵站整体稳定分析 (24)2.13按设计任务要求绘制设计图、编写设计说明书 (24)一、灌溉泵站课程设计任务书示例1.1设计任务某灌溉泵站设计。
1.2.设计资料1.2.1基本情况。
本区地势较高，历年旱情比较严重，粮食产量低。
根据规划，拟从附近湖中扬水灌溉该区的6.7万亩农田，使之达到高产、稳产的目的。
机电扬水灌区内主要作物有小麦、玉米、谷子和棉花等。
灌区缺少灌溉制度，现参考附近老灌区的灌水经验，制定出本灌区灌溉保证率为75%的灌溉制度。
目录第一部分原始资料 (2)第二部分选泵计算及布置 (2)1.设计流量的确定和设计扬程估算 (2)2.初选泵和电机 (3)3.机组基础尺寸的确定 (3)4.吸水管路与压水管路计算 (4)5.基础与管道布置 (4)6．吸水管路与压水管路水头损失计算 (5)7．泵安装高度的确定和泵房高度计算 (6)8．附属设备的选择 (7)9．泵房建筑高度的确定 (8)10.泵房平面尺寸的确定 (8)第三部分课设小结 (8)------序------取水泵站在水厂中也称一级泵站。
在地面水水源中，取水泵站一般由吸水井、泵房及闸阀井三部分组成。
取水泵站由于它靠江临水的特点，所以河道的水文、水运、地质以及航道的变化等都会影响到取水泵上本身的埋深、结构形式以及工程造价等。
其从水源中吸进所需处理的水量，经泵站输送到水处理工艺流程进行净化处理。
本次课程设计仅以取水泵房为例进行设计，设计中通过粗估流量以及扬程的方法粗略的选取水泵；作水泵并联工况点判断各水泵是否在各自的高效段工作，以此来评估经济合理性以及各泵的利用情况。
取水泵房布置采用圆形钢筋混凝土结构，以此节约用地，根据布置原则确定各尺寸间距及长度，选取吸水管路和压水管路的管路配件，各辅助设备之后，绘制得取水泵站平面图及取水泵站立体剖面图各一张。
设计取水泵房时，在土建结构方面应考虑到河岸的稳定性，在泵房的抗浮、抗裂、抗倾覆、防滑波等方面均应有周详的计算。
在施工过程中，应考虑到争取在河道枯水位时施工，要抢季节，要有比较周全的施工组织计划。
在泵房投产后，在运行管理方面必须很好地使用通风、采光、起重、排水以及水锤防护等设施。
此外，取水泵站由于其扩建比较困难，所以在新建给水工程时，可以采取近远期结合，对于本例中，对于机组的基础、吸压水管的穿插嵌管，以及电气容量等我们应该考虑到远期扩建的可能性，所以用远期的容量及扬程计算。
泵与泵站课程设计计算书第一部分 原始资料某新建水源工程近期设计水量1600003m /d ，要求远期发展到2800003m /d ，采用固定式取水泵房（一级泵站），两条直径为1200mm 的钢制自流管从江心取水。
水泵与水泵站课程设计班级学生姓名指导教师环境科学与工程学院给水泵站课程设计任务书一、课程设计任务某厂新建水源工程，近期设计流量7万m 3/d ，要求远期发展到10万m 3/d ，采用固定式取水泵房，拟采用自流管从江中取水。
水源洪水位标高（1%频率）、枯水位标高（97%频率）、净水厂反应池前配水井的水面标高、室外地面标高、自流取水管长度及泵站至净水厂的输水干管全长都已知。
试进行泵站工艺设计。
基础数据表分组流量（万m 3/d)标高(m)长度(m) 近期远期 地面 枯水位 洪水位 净水构 筑物水位 自流管 输水管 171022.3515.7024.20 36.702002500二、课程设计目的及要求1.设计目的1）结合课程所学内容，使基础理论和基本技术训练相结合，从而课程内容进一步深化和系统化。
2）初步学会如何在搜集资料和调研的基础上，根据设计任务制定给水泵站设计方案。
3）通过设计、计算、资料检索、阅读文献，提高绘制图纸和编写设计说明书的能力。
2.设计要求1）认真学习有关技术规定，严格按相关规范和标准要求进行设计。
2）课程设计应满足初步设计深度对设计文件的要求。
3）设计成果以图纸的形式展示，包括平面图和剖面图。
三、课程设计内容及时间安排1.设计内容1）确定泵站工艺流程 2）合理选择水泵并布置泵房 3）详细进行工艺计算4）绘制泵房设计图纸（包括泵房及吸水井平面图、剖面图） 2.时间安排1）领会设计任务，借阅相关规范及设计手册，确定工艺流程 1天 2) 初步选择水泵机组及泵房布置 1天3）根据泵房布置，绘制泵房平面布置草图，绘制水力计算图并进行计算 3天4）精选水泵机组及辅助设备，确定泵房平面尺寸和高度1天5）修改草图，绘制泵房平面布置图及剖面图3天6）整理设计报告书，准备答辩。
1天四、教材及参考书目1．姜乃昌. 《泵与泵站》（第五版）. 中国建筑工业出版社. 2007。
2．中华人民共和国水利部.泵站设计规范（GB/T50265-2010）中国计划出版社，20113．中国市政工程西北设计院.给水排水设计手册第11册——常用设备. 中国建筑工业出版社. 2004。

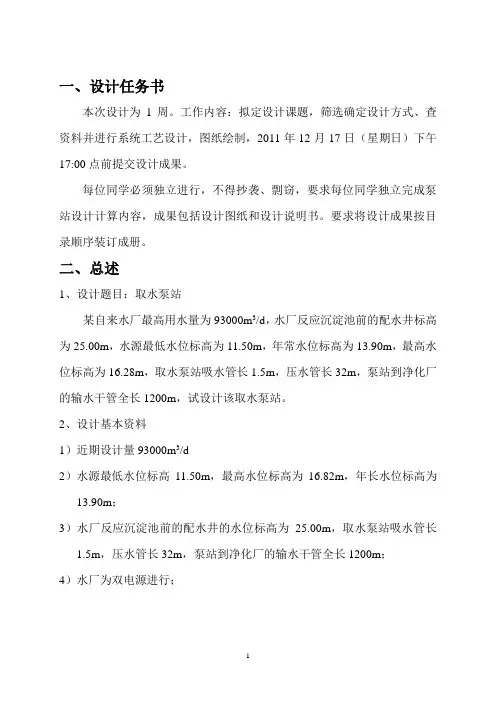

一、设计任务书本次设计为1周。
工作内容：拟定设计课题，筛选确定设计方式、查资料并进行系统工艺设计，图纸绘制，2011年12月17日（星期日）下午17:00点前提交设计成果。
每位同学必须独立进行，不得抄袭、剽窃，要求每位同学独立完成泵站设计计算内容，成果包括设计图纸和设计说明书。
要求将设计成果按目录顺序装订成册。
二、总述1、设计题目：取水泵站某自来水厂最高用水量为93000m3/d，水厂反应沉淀池前的配水井标高为25.00m，水源最低水位标高为11.50m，年常水位标高为13.90m，最高水位标高为16.28m，取水泵站吸水管长1.5m，压水管长32m，泵站到净化厂的输水干管全长1200m，试设计该取水泵站。
2、设计基本资料1）近期设计量93000m3/d2）水源最低水位标高11.50m，最高水位标高为16.82m，年长水位标高为13.90m；3）水厂反应沉淀池前的配水井的水位标高为25.00m，取水泵站吸水管长1.5m，压水管长32m，泵站到净化厂的输水干管全长1200m；4）水厂为双电源进行；5）原水厂水质符合饮用水规定。
河边无冻结现象，根据河岸地质地形以决定采用固定式泵房由吸水井中抽水，吸水井采用自流管从取水谁头部取水；6）该地区地质气候资料：该地区地质条件较好，土耐力一般较高，除个别软土层低于10t/m2外，一般在15-20t/m2之间。
地下水含量丰富，工程地质性质良好，有利于城市建设和发展。
地震设防裂度为6度。
该地区的气候特征：其气候特征冬冷夏热、四季分明，光照充足，热能丰富，雨量充沛。
年平均气温17。
C。
最热月（7月）平均38.2。
C，最冷月（1月）平均-2.9。
C。
无霜期年平均234天，年平均降雨量1282.6毫米，年平均降雨日102天左右。
境内夏季东南风，冬季多为东北风，年平均风速为每秒1.87米。
三、水泵设计流量及扬程1、设计流量的确定和设计扬程估算：（1）设计流量Q考虑到输水干管漏损和净化长本身用水，取自用水系数a=1.05，则93000=4068.75m3/h=1.130 m3/s近期设计流量为Q=1.05×24（2）设计扬程H1）泵所需静扬程H ST通过取水部分的计算已知在最不利情况下（即一条自流管检修，另一条流管通过75%的设计流量时），从取水头部到泵房吸水间的全部水头损失为0.89则吸水间中最高水面标高为16.82-0.89=15.93m，最低水面标高为11.5-0.89=10.61m。
目录第一章水泵与水泵站课程设计任务书 (2) (2)第二章泵站工艺具体计算进程 (3) (3)2.选择水泵 (4)3.管道系统特性曲线（Q-∑h）绘制 (4) (5) (6) (7) (9) (10) (11) (13) (14) (15) (16)14.复核冰冻线 (18) (18) (22)第一章水泵与水泵站课程设计任务书一、设计资料1、最大日设计流量5万米33/日；水厂自用水系数α=10%。
2、时转变系数为Kh=1.4。
3、供水方式为水泵单独供水，该城市最不利点建筑层数为8层，输水管和给水管网总水头损失∑h=11m，泵站地面标高为122.5m，最不利点地面标高为145.5m。
吸水井最低水位在泵站地面以下4m。
4、消防水量Qx=144m3/h，消防时，输水管和给水管网总水头损失∑hx=21m。
5、水厂为双电源进线，电力充分保证。
第二章泵站工艺具体计算进程1）.设计流量为了减小输水管道各净水构筑物的尺寸，在这种情形下，输入管网时要求二级泵站中的泵日夜不均匀工作。
因此，泵站的设计流量应为：式中 Qr ——二级泵站中水泵所供给的流量(m 3/h)；Qd ——供水对象最高日用水量(m 3/d)；β——为计及输水管漏损和净水构筑物自身用水而加的系数，一样取βT ——为二级泵站在一日夜内工作小时数。
考虑到输水干管漏损和净化厂本身用水，取水自用系数α 近期设计流量为 ×2450000×1.4=3203/h=0.89 m 3/s2).泵站工作时的设计扬程H1＝Zc+Hc+hs+∑h +h′式中：H1—二泵站工作时扬程，m ；Zc —管网操纵点地面标高与清水池最低水位高差，操纵点地面标高为m ，清水池最低水位标高为-4m ，Zc ＝145.5-122.5-(-4)=27;hs —吸水管路水头损失，取2m ；TQ Q d r β=h ∑—泵站至最不利点的输水管网和管网的总水头损失；h′－平安水头，取2m ；Hc －操纵点的自由水头， 36m 。
长安大学环境科学与工程学院给水排水教研室某城镇给水工程第二水泵站工艺设计说明（计算）书设计班级： 29020802学生姓名： XXXXXXX学号： 15指导老师： XXXXXX日期：2012年3月8日目录第1节综述 (3)第2节水泵机组的选择 (3)第3节水泵机组的基础设计 (6)第4节水泵吸水管和压水管的计算 (6)第5节泵房形式的选择 (6)第6节吸水井的设计 (7)第7节管道配件的选取列表 (7)第8节泵房尺寸的确定 (7)第9节辅助设备的选择 (8)附件一 KQSN系列水泵外形图 (9)附件二各部件安装尺寸 (10)附件三设计图纸 (11)第1节综述1.1根据城镇发展规划，该泵站拟建于城镇南端，设计为大型送水泵站。
1.2泵站的设计水量为10.5万m3/d。
1.3消防用水量70L/s。
1.4经给水管网水力计算后，有：1.4.1根据用水曲线确定二泵站工作制度，分两级工作。
第一级，从7：00到20：00，每小时占全天用水量的5％。
第二级，从20：00到7：00，每小时占全天用水量的3.18％。
1.4.2最大用水时水泵站所需扬程为61.4m，其中几何压水高32.9m；1.4.3最大转输时水泵站所需扬程为75.4m，其中几何压水高42.2m；1.4.4最大用水加消防时泵站所需扬程为69.7m，其中几何压水高26.0m。
1.5清水池至泵站址的水平距离为120m。
1.6泵站处地面标高为78m。
1.7清水池最低水位标高76m。
1.8地下水位标高68m。
1.9冰冻深度1.5m。
第2节水泵机组的选择2.1 设计工况点：（1）一级用水时Q a=105000×0.05=5250 m3/h=1458L/sH a=61.4+2+2=65.4 m（2）一级转输时Q b=105000×0.05=5250 m3/h=1458L/sH b=75.4+2+2=79.4 m（3）一级用水加消防时Q c=Q1+70 L/S=5502 m3/h=1528L/sH c=69.7+３+2=74.7 m（4）二级用水时Q d=105000×0.0318= 3339m3/h =928L/sH d=46.04m (由计算求得)（5）二级转输时Q e=56550×0.0318=3339m3/h=928L/sH e=57.24 m (由计算求得)注：H a 、H b、H c 后面所加的两项分别为设计上所考虑的水头损失和安全水头2.2. 绘制水泵Q-H曲线根据以上五个设计工况点，可以得出两条管路特性曲线，将其绘制于坐标纸上，以此作为选泵的依据。
根据反复比较管道特性曲线，以及各水泵处于最高效率时的流量扬程，选择方案如下：选择型号为KQSN700-M9-869的单级双吸清水离心泵一台，KQSN700-N9J-935的单级双吸清水离心泵一台，并且各自配备一台同型号泵作为备用，一共是4台水泵。
二级供水时段，只开一台KQSN700-N9J-935泵工作；一级供水时段，只开一台KQSN700-M9-869泵工作；一级供水加消防时，只开一KQSN700-M9-869泵工作（同一级供水时）。
根据泵站布置，订购水泵需要求有一台KQSN600-M9-869型、一台KQSN700-N9J-935型水泵为反旋水泵两种泵的技术参数如下表（数据来源于《给水排水设计手册》）：这样选择的优点在于：1.在每个工况点，水泵都能满足流量、扬程的需求，并处于其高效段；2.电动机型号相同，只有两种泵；水泵初期投资小、维护成本低。
3. 水泵尺寸相近，电动机尺寸相同；水泵基础制作、管路安装方便，易于操作。
水泵外形图见附件一。
2.2 确定电机根据水泵样本提供的配套可选电机，选定KQSN700-M9-869 水泵配用Y630-6电机、KQSN700-N9J-935配用Y500-8电机，其参数如下：第3节 水泵机组的基础设计KQSN700-M9-869水泵不带底座，所以选定其基础为混凝土块式基础，根据水泵尺寸（见附件二）、电动机安装尺寸（见附件二），有：基础长度L ＝地角螺钉间距+（400～500）＝1000+1691+1600+409=4700mm基础宽度B ＝地角螺钉间距+（400～500）＝1300+500=1800mm基础高度H ＝()(){}()ρ⨯⨯+⨯B L /W W .~.电机水泵0452＝3*(4478+10550)/(4.7*1.8*2400)=2.22m(取2.3m)KQSN700-N9J-935基础长度L ＝地角螺钉间距+（400～500）＝1000+ 1586+ 1250+464=4300mm基础宽度B ＝地角螺钉间距+（400～500）＝1300+500=1800mm基础高度H ＝()(){}()ρ⨯⨯+⨯B L /W W .~.电机水泵0452 ＝3*(4488+4500)/(4.3*1.8*2400)=1.45(取1.5m)其中 水泵W —水泵重量（kg ）;电机W —电机重量（kg ）;L —基础长度（m ）B —基础宽度（m ）;ρ—基础密度（kg/m 3）(混凝土密度ρ＝2400 kg/m 3)根据取大原则，因为KQSN700-M9-869泵机基础较大，所以统一取长度为4700mm ，宽度为1800mm ，高度为2.3m 的基础。
第4节 水泵吸水管和压水管的计算一台KQSN700-M9-869型水泵工作时，其最大流量Q=1528L/s ，为吸水管和压水管所通过的最大流量，吸水管：D N>250mm 时，V =1.2～1.6 m/s,根据公式v Q D N π/4=计算得：Q min=1103.0mm;Q max=1273.6mm;取两者中间整数为管径DN =1200mm2.压水管：D N>250mmm 时，V =2.0～2.5 m/s, 根据公式v Q D N π/4=计算得：Q min=882.3mm;Q max=986.5mm; 取两者中间整数为管径DN =900mm3.输水管：Q =Q 总max*70%=1069.6 L/s ;V =2.0～2.5 m/s;根据公式v Q D N π/4=计算得：Q min=738.3mm;Q max=825.4mm; 取两者中间整数为管径DN =800mm每台水泵都单独设有吸水管，并设有手动常开检修阀门，型号为Z945TW -10，DN ＝1200mm ，L ＝960mm ，W ＝5113kg 。
压水管设有电动操作阀，型号D971X （H 、F ），DN ＝900mm ，L ＝203mm ，W ＝1078kg 。
手动常开检修阀门，型号为Z945TW -10，DN ＝900mm ，L ＝780mm ，W ＝3070kg 。
并设有联络管（DN ＝800mm ），由两条输水干管（DN ＝800mm ）送往城市管网。
为预防停泵水锤，每台水泵配有液压缓闭蝶形止回阀，型号HBH41H-10，DN=900 L=330mm ，W ＝1530kg 。
泵房内管路采用直进直出布置，直接敷设在室内地板上。
一台KQSN700-N9J-935型水泵工作时，其最大流量Q=928L/s ，为吸水管和压水管所通过的最大流量，吸水管：D N>250mm 时，V =1.2～1.6 m/s,根据公式v Q D N π/4=计算得：Q min=859.5.0mm;Q max=992.5mm;取两者中间整数为管径DN =900mm2.压水管：D N>250mmm 时，V =2.0～2.5 m/s, 根据公式v Q D N π/4=计算得：Q min=687.7mm;Q max=768.8mm; 取两者中间整数为管径DN =700mm3.输水管：Q =Q 总max*70%=649.6 L/s ;V =2.0～2.5 m/s;根据公式v Q D N π/4=计算得：Q min=575.3mm;Q max=643.2mm; 取两者中间整数为管径DN =600mm每台水泵都单独设有吸水管，并设有手动常开检修阀门，型号为Z945TW -10，DN ＝900mm ，L ＝780mm ，W ＝3070kg 。
压水管设有电动操作阀，型号D971X （H 、F ），DN ＝700mm ，L ＝165mm ，W ＝430kg 。
手动常开检修阀门，型号为Z945TW -10，DN ＝700mm ，L ＝660mm ，W ＝1751kg 。
并设有联络管（DN ＝600mm ），由两条输水干管（DN ＝600mm ）送往城市管网。
为预防停泵水锤，每台水泵配有液压缓闭蝶形止回阀，型号HBH41H-10，DN=700 L=292mm ，W ＝956kg 。
泵房内管路采用直进直出布置，直接敷设在室内地板上。
