一级倒立摆的建模与控制分析

一阶倒立摆模糊控制实验报告一、实验目的本实验旨在通过模糊控制方法来控制一阶倒立摆系统，实现摆杆保持竖直的稳定控制。

二、实验原理1. 一阶倒立摆系统一阶倒立摆系统由一个垂直的支撑杆和一个在杆顶端垂直摆动的杆组成。

系统的输入为杆的控制力矩，输出为杆的角度。

系统的动力学方程可以表示为：Iθ''(t) + bθ'(t) + mgl sin(θ(t)) = u(t)其中，I为倒立摆的转动惯量，b为摩擦阻尼系数，θ为倒立摆的角度，m为倒立摆的质量，l为杆的长度，g为重力加速度，u为输入的控制力矩。

2. 模糊控制方法模糊控制方法是一种基于模糊逻辑的控制方法，通过将模糊集合与模糊规则相结合，构建模糊控制器来实现对系统的控制。

在本实验中，可以使用模糊控制器来实现倒立摆系统的稳定控制。

三、实验步骤1. 搭建实验平台，包括倒立摆系统、传感器和执行器。

2. 训练模糊控制器a. 定义模糊集合：根据角度误差和角速度误差定义模糊集合，并确定模糊集合的划分方式。

b. 构建模糊规则：根据经验或系统建模，确定模糊规则。

c. 设计模糊控制器：根据模糊集合和模糊规则，设计模糊控制器，包括模糊推理和模糊解模块。

d. 调整模糊控制器参数：根据系统响应实验，根据控制效果调整模糊控制器参数。

3. 实施模糊控制a. 读取传感器数据：获取倒立摆的角度和角速度数据。

b. 计算控制器输出：根据模糊控制器和传感器数据计算控制力矩的输出。

c. 执行控制器输出：将控制力矩作用在倒立摆上。

4. 监测系统响应：实时监测倒立摆的角度和角速度，判断控制效果。

5. 调整模糊控制器参数：根据实验监测结果，调整模糊控制器参数，以提高控制效果。

四、实验结果分析通过实验，我们可以观察到倒立摆系统在模糊控制下的稳定控制效果。

通过实时监测倒立摆的角度和角速度，可以验证控制器的性能。

实验结果可以通过绘制控制力矩输入和倒立摆角度响应曲线，以及观察系统的稳态误差来分析。

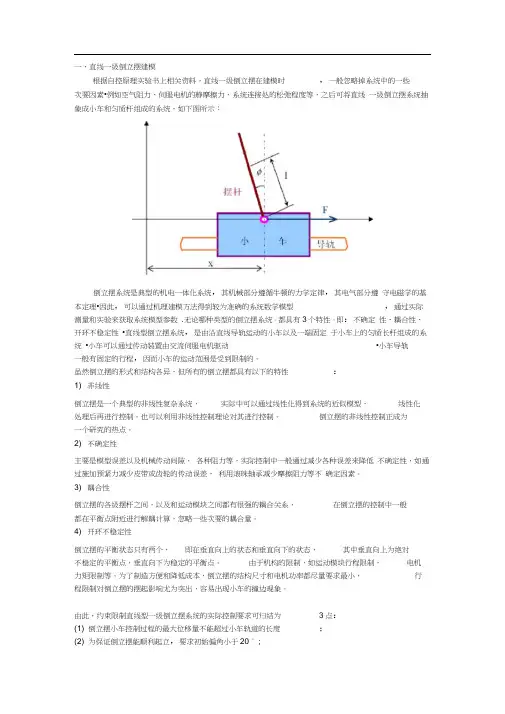

一、直线一级倒立摆建模根据自控原理实验书上相关资料，直线一级倒立摆在建模时，一般忽略掉系统中的一些次要因素•例如空气阻力、伺服电机的静摩擦力、系统连接处的松弛程度等，之后可将直线一级倒立摆系统抽象成小车和匀质杆组成的系统，如下图所示：倒立摆系统是典型的机电一体化系统，其机械部分遵循牛顿的力学定律，其电气部分遵守电磁学的基本定理•因此，可以通过机理建模方法得到较为准确的系统数学模型，通过实际测量和实验来获取系统模型参数.无论哪种类型的倒立摆系统，都具有3个特性，即：不确定性、耦合性、开环不稳定性•直线型倒立摆系统，是由沿直线导轨运动的小车以及一端固定于小车上的匀质长杆组成的系统•小车可以通过传动装置由交流伺服电机驱动•小车导轨一般有固定的行程，因而小车的运动范围是受到限制的。

虽然倒立摆的形式和结构各异，但所有的倒立摆都具有以下的特性：1) 非线性倒立摆是一个典型的非线性复杂系统，实际中可以通过线性化得到系统的近似模型，线性化处理后再进行控制。

也可以利用非线性控制理论对其进行控制。

倒立摆的非线性控制正成为一个研究的热点。

2) 不确定性主要是模型误差以及机械传动间隙，各种阻力等，实际控制中一般通过减少各种误差来降低不确定性，如通过施加预紧力减少皮带或齿轮的传动误差，利用滚珠轴承减少摩擦阻力等不确定因素。

3) 耦合性倒立摆的各级摆杆之间，以及和运动模块之间都有很强的耦合关系，在倒立摆的控制中一般都在平衡点附近进行解耦计算，忽略一些次要的耦合量。

4) 开环不稳定性倒立摆的平衡状态只有两个，即在垂直向上的状态和垂直向下的状态，其中垂直向上为绝对不稳定的平衡点，垂直向下为稳定的平衡点。

由于机构的限制，如运动模块行程限制，电机力矩限制等。

为了制造方便和降低成本，倒立摆的结构尺寸和电机功率都尽量要求最小，行程限制对倒立摆的摆起影响尤为突出，容易出现小车的撞边现象。

由此，约束限制直线型一级倒立摆系统的实际控制要求可归结为3点：(1) 倒立摆小车控制过程的最大位移量不能超过小车轨道的长度；(2) 为保证倒立摆能顺利起立，要求初始偏角小于20 ° ;（3）为保证倒立摆保持倒立的平衡态，要求控制系统响应速度足够快。

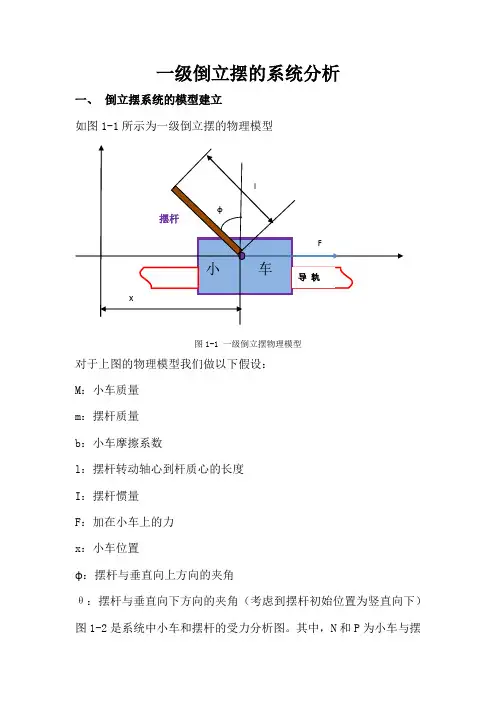

一级倒立摆的系统分析一、倒立摆系统的模型建立如图1-1所示为一级倒立摆的物理模型图1-1 一级倒立摆物理模型对于上图的物理模型我们做以下假设：M：小车质量m：摆杆质量b：小车摩擦系数l：摆杆转动轴心到杆质心的长度I：摆杆惯量F：加在小车上的力x：小车位置ɸ：摆杆与垂直向上方向的夹角θ：摆杆与垂直向下方向的夹角（考虑到摆杆初始位置为竖直向下）图1-2是系统中小车和摆杆的受力分析图。

其中，N和P为小车与摆杆相互作用力的水平和垂直方向的分量。

注意：实际倒立摆系统中的检测和执行装置的正负方向已经完全确定，因而矢量方向定义如图所示，图示方向为矢量正方向。

图1-2 小车及摆杆受力分析分析小车水平方向受力，可以得到以下方程：M ẍ＝Ｆ-ｂẋ-Ｎ (1-1)由摆杆水平方向的受力进行分析可以得到以下方程：N =md 2dt 2(x +l sin θ) (1-2)即： N =mẍ+mlθcos θ−mlθ2sin θ (1-3)将这个等式代入式（1-1）中，可以得到系统的第一个运动方程： (M +m )ẍ+bẋ+mlθcos θ−mlθ2sin θ=F (1-4)为推出系统的第二个运动方程，我们对摆杆垂直方向上的合力进行分析，可以得出以下方程： P −mg =md 2dt 2(l cos θ) (1-5)P −mg =− mlθsin θ−mlθ2cos θ (1-6) 利用力矩平衡方程可以有：−Pl sinθ−Nl cosθ=Iθ (1-7)注意：此方程中的力矩方向，由于θ=π+ɸ，cosɸ=−cosθ，sinɸ=−sinθ，所以等式前面含有负号。

合并两个方程，约去P和N可以得到第二个运动方程：(I+ml2)θ+mgl sinθ=−mlẍcosθ (1-8)设θ=π+ɸ，假设ɸ与1（单位是弧度）相比很小，即ɸ＜＜1，则可以进行近似处理：cosθ=−1，sinθ=−ɸ，（dθdt ）2=0。

用u来代表被控对象的输入力F，线性化后的两个运动方程如下：{(I+ml2)ɸ−mglɸ=mlẍ(M+m)ẍ+bẋ−mlɸ=u(1-9)假设初始条件为0，则对式（1-9）进行拉普拉斯变换，可以得到：{(I+ml2)Φ(s)s2−mglΦ(s)=mlX(s)s2(M+m)X(s)s2+bX(s)s−mlΦ(s)s2=U(s) (1-10) 由于输出为角度ɸ，求解方程组的第一个方程，可以得到：X(s)=[(I+ml2)ml −gs2]Φ(s) (1-11)或改写为：Φ(s)X(s)=mls2(I+ml2)s2−mgl(1-12)如果令v=ẍ,则有：Φ(s)V（s）=ml(I+ml2)s2−mgl(1-13)如果将上式代入方程组的第二个方程，可以得到：(M+m)[(I+ml2)ml −gs]Φ(s)s2+b[(I+ml2)ml+gs2]Φ(s)s−mlΦ(s)s2=U(s) (1-14) 整理后可得传递函数：Φ(s) U(s)=mlqs2s4+b(I+ml2)qs3−(M+m)mglqs2−bmglqs(1-15)其中q=[(M+m)(I+ml2)−(ml)2]假设系统状态空间方程为：X=AX+Buy=CX+Du (1-16) 方程组对ẍ,ɸ解代数方程，可以得到解如下：{ẋ=ẋẍ=−(I+ml2)bI(M+m)+Mml2ẋ+m2gl2I(M+m)+Mml2ɸ+(I+ml2)I(M+m)+Mml2uɸ=ɸɸ=−mlbI(M+m)+Mml2ẋ+mgl(M+m)I(M+m)+Mml2ɸ+mlI(M+m)+Mml2u(1-17)整理后可以得到系统状态空间方程：[ẋẍɸɸ]=[01000−(I+ml2)bI(M+m)+Mml2m2gl2I(M+m)+Mml200010−mlbI(M+m)+Mml2mgl(M+m)I(M+m)+Mml20][xẋɸɸ]+[(I+ml2)I(M+m)+Mml2mlI(M+m)+Mml2]uy=[xɸ]=[10000010][xẋɸɸ]+[0]u(1-18)由（1-9）的第一个方程为：(I+ml2)ɸ−mgl ɸ=mlẍ对于质量均匀分布的摆杆可以有：I=13ml2于是可以得到：(13ml2+ml2)ɸ−mgl ɸ=mlẍ化简可以得到：ɸ=3g4l ɸ+34lẍ(1-19)设X={x, ẋ, ɸ , ɸ}，u=ẍ则有：[ẋẍɸɸ]=[010000000001003g4l0][xẋɸɸ]+[134l]uy=[xɸ]=[10000010][xẋɸɸ]+[0]u(1-20)以上公式推理是根据牛顿力学的微分方程验证的。

直线一级倒立摆建模与性能分析直线一级倒立摆建模及性能分析一、数学模型建立在忽略了空气阻力和各种摩擦之后，可将直线一级倒立摆系统抽象成小车和匀质杆组成的系统，如图1所示。

u 为外界作用力；x 为小车位移； 为摆杆与铅垂方向的夹角；O 、G 分别为摆杆与小车的链接点、摆杆质心的位置；M 为小车的质量；m 为摆杆的质量；J 为摆杆绕G 的转动惯量；l 为O 到摆杆质心的距离,L 为摆杆的长度；0f 为小车与导轨间的滑动摩擦系数，1f 为摆杆绕 O 转动的摩擦阻力矩系数。

对于上图的物理模型我们做以下假设： M ：小车质量 m ：摆杆质量 b ：小车摩擦系数l ：摆杆转动轴心到杆质心的长度 I ：摆杆惯量 F ：加在小车上的力 x ：小车位置ɸ：摆杆与垂直向上方向的夹角θ：摆杆与垂直向下方向的夹角（考虑到摆杆初始位置为竖直向下）其机械部分遵守牛顿运动定律，其电子部分遵守电磁学的基本定律。

因此可以通过机理建模得到系统较为精确的数学模型。

应用牛顿力学来建立系统的动力学方程过程如下： 分析小车水平方向所受的合力，可以得到以下方程：N x b F xM --= 由摆杆水平方向的受力进行分析可以得到下面等式：22(sin )d N m x l dtθ=+即：2cos sin N mx ml ml θθθθ=+-把这个等式代入上式中，就得到系统的第一个运动方程：F ml ml x b x m M =-+++θθθθsin cos )(2（1-1） 为了推出系统的第二个运动方程，我们对摆杆垂直方向上的合力进行分析，可以得到下面方程：22(cos )d P mg m l dtθ-=-即：2sin cos P mg ml ml θθθθ-=+力矩平衡方程如下：θθθ I Nl Pl =--cos sin 注意：此方程中力矩的方向，由于θφθφφπθsin sin ,cos cos ,-=-=+=，故等式前面有负号。

合并这两个方程，约去P 和N ，得到第二个运动方程：θθθcos sin )(2xml mgl ml I -=++ （1-2） 1.1 微分方程模型设φπθ+=，当摆杆与垂直向上方向之间的夹角φ与1（单位是弧度）相比很小，即 1<<φ 时，则可以进行近似处理：1cos -=θ，φθ-=sin ，0)(2=dt d θ。

现代控制一级倒立摆倒立摆实验电子工程学院自动化学号：目录1实验设备简介 (4)1.1倒立摆介绍 (4)1.2直线一级倒立摆 (5)2 倒立摆建模 (6)2.1 直线一阶倒立摆数学模型的推导 (6)2.1.1受力分析 (6)2.1.2微分方程建模 (8)2.1.3状态空间数学模型 (9)2.2 实际系统模型建立 (10)3系统定性、定量分析 (11)3.1系统稳定性与可控性分析 (11)3.1.1稳定性分析 (11)3.1.2能控性分析 (13)4极点配置的设计步骤 (13)4.1极点配置的计算 (13)4.2用MATLAB进行极点配置的计算 (15)4.3极点配置的综合分析 (16)5小结 (17)1实验设备简介1.1倒立摆介绍倒立摆是处于倒置不稳定状态，人为控制使其处于动态平衡的一种摆。

如杂技演员顶杆的物理机制可简化为一级倒立摆系统，是一个复杂，多变量，存在严重非线性，非自制不稳定系统。

常见的倒立摆一般由小车和摆杆两部分组成，其中摆杆可能是一级，二级或多级，在复杂的倒立摆系统中，摆杆的长度和质量均可变化。

1.2直线一级倒立摆根据自控原理实验书上相关资料，直线一级倒立摆在建模时,一般忽略系统中的一些次要因素.例如空气阻力、伺服电机的静摩擦力、系统连接处的松弛程度等，之后可将直线一级倒立摆系统抽象成小车和匀质的杆组成的系统。

倒立摆系统是典型的机电一体化系统其机械部分遵循牛顿的力学定律其电气部分遵守电磁学的基本定理.无论哪种类型的倒立摆系统,都具有3个特性,即:不确定性、耦合性、开环不稳定性. 直线型倒立摆系统,是由沿直线导轨运动的小车以及一端固定于小车上的匀质长杆组成的系统.小车可以通过传动装置由交流伺服电机驱动. 小车导轨一般有固定的行程,因而小车的运动范围是受到限制的。

2 倒立摆建模2.1 直线一阶倒立摆数学模型的推导对于忽略各种摩擦参数和空气阻力之后，直线一即倒立摆抽象为小车和均质杆组成的系统。

一、倒立摆模型的研究意义倒立摆控制系统是一个复杂的、不稳定的、非线性系统，是进行控制理论教学及开展各种控制实验的理想实验平台。

对倒立摆系统的研究能有效的反映控制中的许多典型问题：如非线性问题、鲁棒性问题、镇定问题、随动问题以及跟踪问题等。

通过对倒立摆的控制，用来检验新的控制方法是否有较强的处理非线性和不稳定性问题的能力。

同时，其控制方法在军工、航天、机器人和一般工业过程领域中都有着广泛的用途，如机器人行走过程中的平衡控制、火箭发射中的垂直度控制和卫星飞行中的姿态控制等。

故其研究意义广泛。

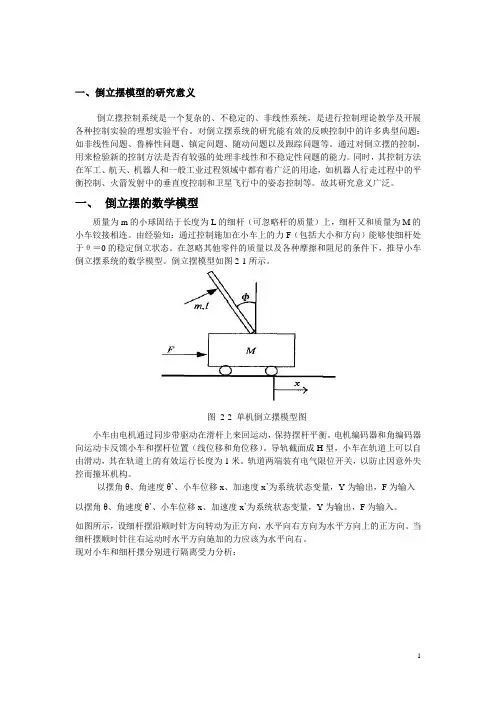

一、倒立摆的数学模型质量为m的小球固结于长度为L的细杆（可忽略杆的质量）上，细杆又和质量为M的小车铰接相连。

由经验知：通过控制施加在小车上的力F（包括大小和方向）能够使细杆处于θ＝0的稳定倒立状态。

在忽略其他零件的质量以及各种摩擦和阻尼的条件下，推导小车倒立摆系统的数学模型。

倒立摆模型如图2-1所示。

图2-2 单机倒立摆模型图小车由电机通过同步带驱动在滑杆上来回运动，保持摆杆平衡。

电机编码器和角编码器向运动卡反馈小车和摆杆位置（线位移和角位移）。

导轨截面成H型，小车在轨道上可以自由滑动，其在轨道上的有效运行长度为1米。

轨道两端装有电气限位开关，以防止因意外失控而撞坏机构。

以摆角θ、角速度θ’、小车位移x、加速度x’为系统状态变量，Y为输出，F为输入以摆角θ、角速度θ’、小车位移x、加速度x’为系统状态变量，Y为输出，F为输入。

如图所示，设细杆摆沿顺时针方向转动为正方向，水平向右方向为水平方向上的正方向。

当细杆摆顺时针往右运动时水平方向施加的力应该为水平向右。

现对小车和细杆摆分别进行隔离受力分析：（1）对小车有： F-F’sinθ=Mx’’（a）（2）对小球有：水平方向上运动为 x+lsinθ故水平方向受力为 F’sinθ= m（x+lsinθ）’’=m（x’+lcosθθ’)’= mx’’+mlcosθθ’’-mlsinθ(θ’)^2 （b）由（a）、（b）两式得 F= (M+m)x’’ +mlcosθθ’’-mlsinθ(θ’)^2 <1>小球垂直方向上位移为 lcosθ故受力为 F’cosθ -mg=m(lcosθ)’’=-mlθ’’sinθ-mlcosθ(θ’)^2即 F’cosθ=mg-mlθ’’sinθ-mlcosθ(θ’)^2 （c）由（b）、（c）两式得cosθx’’ =gsinθ- lθ’’ <2>故可得以下运动方程组：F= (M+m)x’’ +mlcosθθ’’-mlsinθ(θ’)^2cosθx’’ =gsinθ- lθ’’以上方程组为非线性方程组，故需做如下线性化处理：32 sin,cos13!2!θθθθθ≈-≈-当θ很小时，由cosθ、sinθ的幂级数展开式可知，忽略高次项后，可得cosθ≈1，sinθ≈θ，θ’’≈0故线性化后运动方程组简化为F= (M+m)x’’ +mlθ’’x’’ =gθ- lθ’’下面进行系统状态空间方程的求解：以摆角θ、角速度θ’、小车位移x 、加速度x ’为系统状态变量，Y 为输出，F 为输入即X=⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡4321x x x x =⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡x'x 'θθ Y=⎥⎦⎤⎢⎣⎡x θ=⎥⎦⎤⎢⎣⎡31x x由线性化后运动方程组得 x1’=θ’=x2 x2’=''θ=()Mlg m M +x1-Ml1 F X3’ =x ’=x4 x4’=x ’’=-M mg x1+M1 F 故空间状态方程如下：X ’=⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡'4'3'2'1x x x x =()⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎣⎡-+0010000000010Mm gMl g m M ⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡4321x x x x + ⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎣⎡-M Ml 1010 FY= ⎥⎦⎤⎢⎣⎡31x x =⎥⎦⎤⎢⎣⎡01000001 ⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡4321x x x x + 0⨯F二、 立题方案倒立摆系统是一个比较复杂的不稳定、多变量、带有非线性和强耦合特性的高阶机械系统，它的稳定控制是控制理论应用的一个典型范例。

一级倒立摆系统仿真及分析1.摘要本次课程设计，我们小组选择一级倒立摆系统作为物理模型，首先通过物理分析建立数学模型，得到系统的传递函数，通过对传递函数的极点，根轨迹，单位阶跃响应来分析系统稳定性。

建立状态空间模型，利用matlab进行能控能观性分析，输入阶跃信号，分析系统输出响应。

通过设定初始条件，查看系统稳定性，利用simulink绘制系统状态图。

再对系统进行极点配置，进行状态反馈，使得系统在初始状态下处于稳定状态，并绘制系统状态图。

2.课程设计目的倒立摆系统是一个经典的快速、多变量、非线性、绝对不稳定系统，是用来检验某种控制理论或方法的典型方案。

倒立摆控制理论产生的方法和技术在半导体及精密仪器加工、机器人技术、导弹拦截控制系统和航空器对接控制技术等方面具有广阔的开发利用前景。

因此研究倒立摆系统具有重要的实践意义。

3.课程设计题目描述和要求本次课程设计我们小组选择环节项目三：系统状态响应、输出响应的测量。

环节目的：1.利用MATLAB分析线性定常系统。

2.利用SIMULINK进行系统状态空间控制模型仿真，求取系统的状态响应及输出响应。

环节内容、方法：1.给定系统状态空间方程，对系统进行可控性、可观性分析。

并利用SIMULINK 绘制系统的状态图，求取给定系统输入信号和初始状态时的状态响应及输出响应。

2.给定两个系统的状态空间模型，分别求两个系统的特征值；将两个系统的系统矩阵化为标准型；求出给定系统初始状态时，状态的零输入响应；求两个系统的传递函数并分析仿真结果。

4.课程设计报告内容4.1 数学模型的建立及分析对于倒立摆系统，由于其本身是自不稳定的系统，实验建模存在一定的困难。

但是经过小心的假设忽略掉一些次要的因素后，倒立摆系统就是一个典型的运动的刚体系统，可以在惯性坐标系内应用经典力学理论建立系统的动力学方程。

下面我们采用其中的牛顿－欧拉方法建立直线型一级倒立摆系统的数学模型。

在忽略了空气阻力，各种摩擦之后，可将直线一级倒立摆系统抽象成小车和匀质杆组成的系统，如下图1所示图l 直线一级倒立摆系统我们不妨做以下假设：M小车质量、m摆杆质量、b小车摩擦系数、l摆杆转动轴心到杆质心的长度、I 摆杆惯、F加在小车上的力、x 小车位置、φ摆杆与垂直向上方向的夹角、θ摆杆与垂直向下方向的夹角（考虑到摆杆初始位置为竖直向下）。

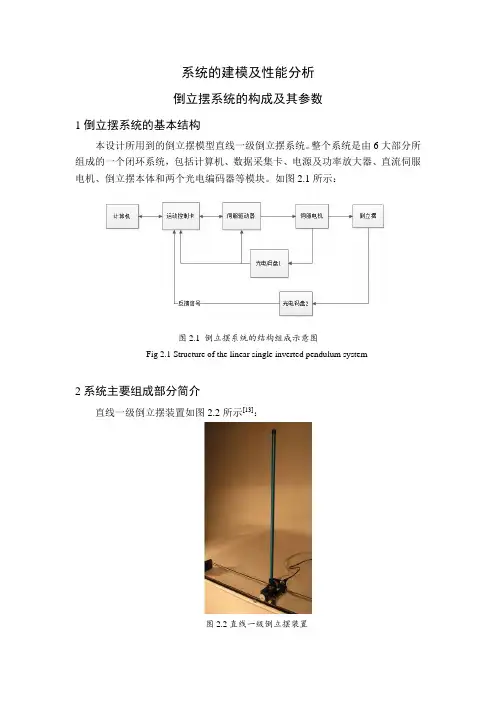

系统的建模及性能分析倒立摆系统的构成及其参数1倒立摆系统的基本结构本设计所用到的倒立摆模型直线一级倒立摆系统。

整个系统是由6大部分所组成的一个闭环系统，包括计算机、数据采集卡、电源及功率放大器、直流伺服电机、倒立摆本体和两个光电编码器等模块。

如图2.1所示：图2.1 倒立摆系统的结构组成示意图Fig 2.1 Structure of the linear single inverted pendulum system2系统主要组成部分简介直线一级倒立摆装置如图2.2所示[13]：图2.2直线一级倒立摆装置Fig 2.2 Straight linear 1-stage inverted pendulum deviceQuanser倒立摆系统包含倒立摆本体、数据采集电控模块以及控制平台等三大部分，其中控制平台是由装有Quanser专用实时控制软件的通用PC机组成。

1．直线倒立摆主体倒立摆主体是由Quanser直线运动控制伺服单元IP02与直线一级摆杆组成，并配有专用的小车直线轨道。

这里主要介绍下Quanser直线运动控制伺服单元IP02(即倒立摆运动小车)及导轨的组成：图2.3伺服单元IP02的组成Fig 2.3 Servo unit IP02 parts编号名称英文(01)IP02小车IP02 Cart(02)不锈钢滑轨Stainless Steel Shaft(03)齿轮导轨Rack(04)小车位移齿轮Cart Position Pinion(05)小车电机传动齿轮Cart Motor Pinion(06)小车电机传动齿轮轴Cart Motor Pinion Shaft(07)摆杆传动轴Pendulum Axis(08)IP02小车位移编码器IP02 Cart Encoder(09)IP02摆杆角度编码器IP02 Pendulum Encoder(10)IP02小车位移编码器接口IP02 Cart Encoder Connector(11)IP02摆杆角度编码器接口IP02 Pendulum Encoder Connector(12)电机接口Motor Connector(13)直流伺服电机DC Motor(14)变速器Planetary Gearbox(15)直线滑轨支撑轴Linear Bearing图2.4系统导轨结构图Fig 2.4 System guide rail structure直线一级倒立摆系统的倒立摆的摆杆连接在IP02小车的摆杆连接套上，IP02小车由电机通过齿轮传动机构在导轨上来回运动，保持摆杆平衡。

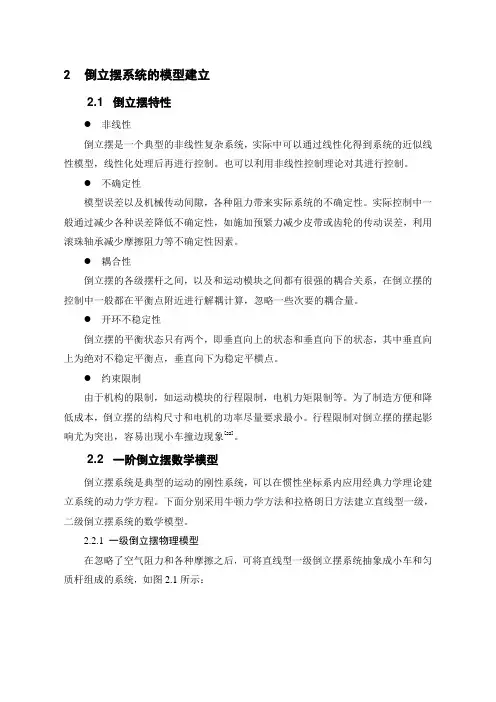

2倒立摆系统的模型建立2.1 倒立摆特性●非线性倒立摆是一个典型的非线性复杂系统，实际中可以通过线性化得到系统的近似线性模型，线性化处理后再进行控制。

也可以利用非线性控制理论对其进行控制。

●不确定性模型误差以及机械传动间隙，各种阻力带来实际系统的不确定性。

实际控制中一般通过减少各种误差降低不确定性，如施加预紧力减少皮带或齿轮的传动误差，利用滚珠轴承减少摩擦阻力等不确定性因素。

●耦合性倒立摆的各级摆杆之间，以及和运动模块之间都有很强的耦合关系，在倒立摆的控制中一般都在平衡点附近进行解耦计算，忽略一些次要的耦合量。

●开环不稳定性倒立摆的平衡状态只有两个，即垂直向上的状态和垂直向下的状态，其中垂直向上为绝对不稳定平衡点，垂直向下为稳定平横点。

●约束限制由于机构的限制，如运动模块的行程限制，电机力矩限制等。

为了制造方便和降低成本，倒立摆的结构尺寸和电机的功率尽量要求最小。

行程限制对倒立摆的摆起影响尤为突出，容易出现小车撞边现象[22]。

2.2 一阶倒立摆数学模型倒立摆系统是典型的运动的刚性系统，可以在惯性坐标系内应用经典力学理论建立系统的动力学方程。

下面分别采用牛顿力学方法和拉格朗日方法建立直线型一级，二级倒立摆系统的数学模型。

2.2.1 一级倒立摆物理模型在忽略了空气阻力和各种摩擦之后，可将直线型一级倒立摆系统抽象成小车和匀质杆组成的系统，如图2.1所示：皮带轮图2.1 单级倒立摆系统物理模型2.2.2 一级倒立摆数学模型 各符号代表的意义及相关的数值：表2.1 一级倒立摆参数表参 数 参数意义 参数值 M 小车质量 1.096Kg m 摆杆质量 0.13Kg b 小车摩擦系数0.1N/m/sec l 摆杆转动轴心到杆质心的长度0.25m I 摆杆转动惯量 0.0034Kg*m*mf 加到小车上的力 x小车位置φ摆杆与竖直向上方向的夹角通过对系统中小车和摆杆进行受力分析，分别可得到以下运动方程：2()cos sin F M m x bx ml ml θθθθ=++-+ (2.1) 22()sin cos 2sin (sin cos )I ml mgl mlx ml θθθθθθθθ+-=++ (2.2)22222cos sin cos 2sin sin 2sin cos M m ml x F bx ml ml ml I ml mgl ml θθθθθθθθθθ+-⎛⎫--⎛⎫⎛⎫=⎪⎪⎪----⎝⎭⎝⎭⎝⎭(2.3) 2.3 二阶倒立摆数学模型2.3.1 二级倒立摆物理模型如图2.3所示为直线型二级倒立摆物理模型皮带轮图2.3二级倒立摆系统的物理模型倒立摆装置主要由沿导轨运动的小车和固定到小车上的两个摆体组成。

一阶倒立摆系统模型分析状态反馈与观测器设计一阶倒立摆系统是控制工程中常见的一个具有非线性特点的系统，它由一个摆杆和一个质点组成，质点在摆杆上下移动，而摆杆会受到重力的作用而产生摆动，需要通过控制来实现倒立的功能。

以下是一阶倒立摆系统的模型分析、状态反馈与观测器设计的详细介绍。

一、系统模型分析:一阶倒立摆系统是一个非线性动力学系统，可以通过线性化的方式来进行模型分析。

在进行线性化之前，首先需要确定系统的状态变量和输入变量。

对于一阶倒立摆系统，可以将摆杆角度和质点位置作为状态变量，将水平推力作为输入变量。

在对系统进行线性化之后，可以得到系统的状态空间表达式:x_dot = A*x + B*uy=C*x+D*u其中，x是状态向量，u是输入向量，y是输出向量。

A、B、C和D是系统的矩阵参数。

二、状态反馈设计:状态反馈是一种常用的控制方法，通过测量系统状态的反馈信号，计算出控制输入信号。

在设计状态反馈控制器之前，首先需要确定系统的可控性。

对于一阶倒立摆系统，可以通过可控性矩阵的秩来判断系统是否是可控的。

如果可控性矩阵的秩等于系统的状态数量，则系统是可控的。

在确定系统可控性之后，可以通过状态反馈控制器来实现控制。

状态反馈控制器的设计可以通过选择适当的反馈增益矩阵K来实现。

具体的设计方法是，根据系统的状态空间表达式，将状态反馈控制器加入到系统模型中。

状态反馈控制器的输入是状态变量，输出是控制输入变量。

然后，通过调节反馈增益矩阵K的值，可以实现对系统的控制。

三、观测器设计:观测器是一种常用的状态估计方法，通过测量系统的输出信号，估计系统的状态。

在设计观测器之前，首先需要确定系统的可观性。

对于一阶倒立摆系统，可以通过可观性矩阵的秩来判断系统是否是可观的。

如果可观性矩阵的秩等于系统的状态数量，则系统是可观的。

在确定系统可观性之后，可以通过观测器来实现状态估计。

观测器的设计可以通过选择适当的观测增益矩阵L来实现。

具体的设计方法是，根据系统的状态空间表达式，将观测器加入到系统模型中。

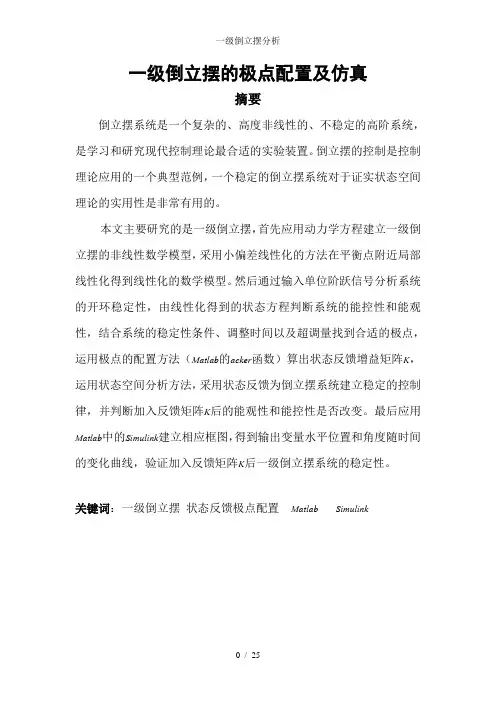

一级倒立摆的极点配置及仿真摘要倒立摆系统是一个复杂的、高度非线性的、不稳定的高阶系统，是学习和研究现代控制理论最合适的实验装置。

倒立摆的控制是控制理论应用的一个典型范例，一个稳定的倒立摆系统对于证实状态空间理论的实用性是非常有用的。

本文主要研究的是一级倒立摆，首先应用动力学方程建立一级倒立摆的非线性数学模型，采用小偏差线性化的方法在平衡点附近局部线性化得到线性化的数学模型。

然后通过输入单位阶跃信号分析系统的开环稳定性，由线性化得到的状态方程判断系统的能控性和能观性，结合系统的稳定性条件、调整时间以及超调量找到合适的极点，运用极点的配置方法（Matlab的acker函数）算出状态反馈增益矩阵K，运用状态空间分析方法，采用状态反馈为倒立摆系统建立稳定的控制律，并判断加入反馈矩阵K后的能观性和能控性是否改变。

最后应用Matlab中的Simulink建立相应框图，得到输出变量水平位置和角度随时间的变化曲线，验证加入反馈矩阵K后一级倒立摆系统的稳定性。

关键词：一级倒立摆状态反馈极点配置Matlab Simulink目录1、一级倒立摆系统简介 (2)2、一级倒立摆系统的数学模型 (3)2.1、数学模型的建立 (3)2.2、运动分析 (4)2.2.1、沿水平方向运动（直线运动） (4)2.2.2、绕轴线的转动（旋转运动） (6)3、状态空间极点配置 (8)3.1、系统开环稳定性分析 (8)3.2、开环系统的能控性分析 (10)3.3、开环系统的能观性分析 (11)3.4、系统极点配置 (12)3.5、闭环系统的能控性和能观性分析 (15)4、一级倒立摆系统Matlab仿真 (16)4.1、系统开环Simulink搭建及仿真 (16)4.2、系统极点配置后的Simulink仿真 (19)5、总结 (23)6、参考文献 (24)1、一级倒立摆系统简介倒立摆系统是一种很常见的又和人们的生活密切相关的系统，它深刻揭示了自然界一种基本规律，即自然不稳定的被控对象，通过控制手段可使之具有良好的稳定性。

一级直线倒立摆极点配置控制实验一、实验目的1.运用经典控制理论控制直线一级倒立摆,包括实际系统模型的建立、根轨迹分析和控制器设计、PID 控制分析等内容。

2.熟悉利用极点配置方法来进行倒立摆实验的原理方法。

3.学习MATLAB工具软件在控制工程中的应用。

3.掌握对实际系统进行建模的方法，熟悉利用MATLAB 对系统模型进行仿真，利用学习的控制理论对系统进行控制器的设计，并对系统进行实际控制实验，对实验结果进行观察和分析，非常直观的感受控制器的控制作用。

二、实验设备计算机及MATLAB相关软件元创兴倒立摆系统的软件元创兴一级直线倒立摆系统,包括运动卡和倒立摆实物倒立摆相关安装工具三、倒立摆系统介绍倒立摆是进行控制理论研究的典型实验平台。

由于倒立摆系统的控制策略和杂技运动员顶杆平衡表演的技巧有异曲同工之处，极富趣味性，而且许多抽象的控制理论概念如系统稳定性、可控性和系统抗干扰能力等等，都可以通过倒立摆系统实验直观的表现出来。

学习自动控制理论的学生通过倒立摆系统实验来验证所学的控制理论和算法，非常的直观、简便，在轻松的实验中对所学课程加深了理解。

倒立摆不仅仅是一种优秀的教学实验仪器，同时也是进行控制理论研究的理想实验平台。

由于倒立摆系统本身所具有的高阶次、不稳定、多变量、非线性和强耦合特性，许多现代控制理论的研究人员一直将它视为典型的研究对象，不断从中发掘出新的控制策略和控制方法，相关的科研成果在航天科技和机器人学方面获得了广阔的应用。

四、倒立摆工作原理和物理模型以及数学模型（简述）1、工作原理：数据采集卡（也称运动控制卡，安装于计算机机箱的PCI插槽上）采集到旋转编码器数据和电机尾部编码器数据，旋转编码器与摆杆同轴，电机与小车通过皮带连接，所以通过计算就可以得到摆杆的角位移以及小车位移，角位移差分得角速度，位移差分可得速度，然后根据自动控制中的各种理论转化的算法计算出控制量。

控制量由计算机通过运动控制卡下发给伺服驱动器，由驱动器实现对电机控制，电机尾部编码器连接到驱动器形成闭环，从而可以实现闭环控制。

一级倒立摆模型的建模问题提出：质量为m 的小球固结于长度为L 的细杆（可忽略杆的质量）上，细杆又和质量为M 的小车铰接相连。

由经验知：通过控制施加在小车上的力F （包括大小和方向）能够使细杆处于θ＝0的稳定倒立状态。

（忽略其他零件的质量以及各种摩擦和阻尼的条件）分析过程：如图所示，设细杆摆沿顺时针方向转动为正方向，水平向右方向为水平方向上的正方向。

当细杆摆顺时针往右运动时水平方向施加的力应该为水平向右。

现对小车和细杆摆分别受力分析：水平受力分析：对小车有： 'sin ''F F M x θ-=（a ） 对小球有： F'sin (x sin )''m l θθ=+=2''''(')m x m lcos m lsin θθθθ+⨯+⨯（b ）由（a ）、（b ）两式得 2()'('''')F M m x m lcos m lsin θθθθ+⨯=++(c)垂直受力分析：对小球有：'cos (cos )''F mg m l θθ-=即 2'()'('')F cos m g m l sin cos θθθθθ⨯+⨯=-（d ） 由（a ）、(d ）两式得2''sin (tan ''('))cos m g F M x m l θθθθθ=+-⨯+(e)以上方程组为非线性方程组，做如下线性化处理：32sin ,cos 13!2!θθθθθ≈-≈-当θ很小时，认为可以忽略高次项，得2cos 1sin 0θθθθ≈≈=，，(') 故线性化后（c ）式可简化为()''''F M m x ml θ=++ (f) （e ）式可简化为''F Mx mg =+（g ）传递函数：(由廖斐完成)由（g ）式可得：F m g x Mθ-˝=（h ）将（h ）式代入式（f ），有：()"M m F F m g m l Mθθ+=-+（）化简得：()"F M m g Ml θθ=+- （i ） 经拉氏变换得：()()()()F s M m g s Ms l s θθ=+-² （j ） 故其传递函数为：()1()()()s G s F s M m g M s lθ==+-² （k ）模型建立完成。

单级移动倒立摆建模及控制器设计matlab 单级移动倒立摆是一种常见的控制系统模型，它在机器人控制、自动驾驶等领域有着广泛的应用。

本文将介绍如何使用MATLAB进行单级移动倒立摆的建模和控制器设计。

首先，我们需要了解单级移动倒立摆的基本原理。

单级移动倒立摆由一个垂直的杆和一个可以在水平方向上移动的小车组成。

小车上有一个可以旋转的杆，杆的一端连接着小车，另一端有一个质量块。

通过控制小车的位置和杆的角度，我们可以实现倒立摆的平衡。

接下来，我们开始建立单级移动倒立摆的数学模型。

首先，我们需要定义系统的状态变量。

在这个模型中，我们可以选择小车的位置x、小车的速度v、杆的角度θ和杆的角速度ω作为状态变量。

然后，我们可以根据物理原理建立系统的动力学方程。

根据牛顿第二定律和角动量守恒定律，我们可以得到如下的动力学方程：m*x'' = F - m*g*sin(θ) - m*l*θ'^2*cos(θ)m*l^2*θ'' = -m*g*l*sin(θ) + m*l*x''*cos(θ) - b*θ'其中，m是小车和质量块的总质量，l是杆的长度，F是施加在小车上的外力，g是重力加速度，b是杆的阻尼系数。

接下来，我们可以使用MATLAB进行模型的建立和仿真。

首先，我们需要定义系统的参数和初始条件。

然后，我们可以使用ode45函数来求解系统的动力学方程。

ode45函数是MATLAB中用于求解常微分方程的函数，它可以根据给定的初始条件和参数，计算出系统在一段时间内的状态变化。

在求解动力学方程之后，我们可以得到系统的状态变量随时间的变化。

通过绘制状态变量随时间的曲线，我们可以观察到系统的动态行为。

例如，我们可以绘制小车位置随时间的变化曲线，以及杆角度随时间的变化曲线。

最后，我们需要设计一个控制器来实现单级移动倒立摆的平衡。

常见的控制器设计方法包括PID控制器和模糊控制器。

一阶倒立摆控制设计与实现一阶倒立摆是一种常见的控制系统模型，它由一个垂直的支柱和一个质量为m 的物体组成，物体通过支柱与地面相连。

在控制系统中，我们需要设计一个控制器来控制物体的位置和速度，使其保持在垂直位置上。

本文将介绍一阶倒立摆控制设计与实现的相关内容。

一、一阶倒立摆模型一阶倒立摆模型可以用以下方程描述：m*d^2y/dt^2 = -mg*sin(y) + u其中，y是物体的位置，u是控制器的输出，m是物体的质量，g是重力加速度，t是时间。

该方程可以通过拉普拉斯变换转换为传递函数：G(s) = Y(s)/U(s) = 1/(ms^2 + mg)二、控制器设计为了控制一阶倒立摆，我们需要设计一个控制器来产生控制信号u。

常见的控制器包括比例控制器、积分控制器和微分控制器，它们可以组合成PID控制器。

在本文中，我们将使用比例控制器来控制一阶倒立摆。

比例控制器的输出与误差成正比，误差越大，输出越大。

比例控制器的传递函数为：Gc(s) = Kp其中，Kp是比例增益。

三、闭环控制系统将控制器和一阶倒立摆模型组合起来，得到闭环控制系统的传递函数：G(s) = Y(s)/R(s) = Kp/(ms^2 + mg + Kp)其中，R(s)是参考信号，表示我们期望物体保持的位置。

四、控制系统实现在实现控制系统之前，我们需要对一阶倒立摆进行建模和仿真。

我们可以使用MATLAB等工具进行建模和仿真。

在MATLAB中，我们可以使用Simulink模块来建立一阶倒立摆模型和控制器模型。

在建立模型之后，我们可以进行仿真，观察系统的响应和稳定性。

在实现控制系统时，我们需要选择合适的硬件平台和控制器。

常见的硬件平台包括Arduino和Raspberry Pi等，常见的控制器包括PID控制器和模糊控制器等。

在实现控制系统之后，我们需要进行调试和优化，以达到最佳控制效果。

五、总结本文介绍了一阶倒立摆控制设计与实现的相关内容，包括一阶倒立摆模型、控制器设计、闭环控制系统和控制系统实现。

一阶倒立摆模型建立与正确性分析【实验目的】学会建立一阶倒立摆模型建立，并结合物理现象与数值结果分析模型的正确性。

【实验设备与软件】MATLAB/Simulink【实验原理】对于倒立摆系统，由于其本身是自不稳定的系统，实验建模存在一定的困难但是经过假设忽略掉一些次要的因素后，倒立摆系统就是一个典型的运动的刚体系统，可以在惯性坐标系内应用经典力学理论建立系统的动力学方程下面我们采用其中的牛顿欧拉方法建立直线型一阶倒立摆系统的数学模型.微分方程的推导：在忽略了空气阻力和各种摩擦之后，可将直线一阶倒立摆系统抽象成小车和匀质杆组成的系统.图一直线一阶倒立摆系统图取小车质量M=1.096kg，摆杆质量m=0.109kg，摆杆与小车间的摩擦系数b1=0.001N.m.s.，小车水平运动的摩擦系数b2=0.1N.m.s.，摆杆转动轴心到摆杆质心的长度l=0.25m，加在小车上的力F，小车位置X，摆的角度θ摆杆惯量J。

一．忽略摩擦摆杆绕其重心的转动方程为：J=—l （1）摆杆重心的水平运动可描述为：=m(x+) （2）摆杆重心在垂直方向上的运动可描述为：—mg= m(x+l) （3）小车水平方向运动可描述为：F—=M （4）由式(2)和式（4）得到：（M+m ）x+ml （—）=F （5）由式（1）式（2）和式（3）得：J+mml=mgl （6）整理式（5）和式（6）得：（7）若只考虑θ=0 在其工作点附近（0*<θ<10）的细微变化，这时可近似认为 ， sin θ=θ，cos θ=1,J=由此得到的简化近似模型为：代入数值得本实验中倒立摆的简化模型：二．有摩擦定义逆时针转动为正方向。

设摆杆的重心为（）,则（1）根据牛顿定律建立系统垂直和水平运动力学方程：（1） 摆杆绕其重心转动的力学方程为：J=l+l b1 （2）式中，J 为摆杆绕其重心的转动惯量：2312123J mL L ml ==。

这里，杆重力的转动力矩为0，小车运动引起的杆牵连运动的惯性力的转矩也为0。

题目一：考虑如图所示的倒立摆系统。

图中，倒立摆安装在一个小车上。

这里仅考虑倒立摆在图面内运动的二维问题。

倒立摆系统的参数包括：摆杆的质量（摆杆的质量在摆杆中心）、摆杆的长度、小车的质量、摆杆惯量等。

图 倒立摆系统 设计一个控制系统，使得当给定任意初始条件(由干扰引起)时，最大超调量? %≤10%，调节时间ts ≤4s ，使摆返回至垂直位置，并使小车返回至参考位置(x=0)。

要求：1、建立倒立摆系统的数学模型2、分析系统的性能指标——能控性、能观性、稳定性3、设计状态反馈阵，使闭环极点能够达到期望的极点，这里所说的期望的极点确定是把系统设计成具有两个主导极点，两个非主导极点，这样就可以用二阶系统的分析方法进行参数的确定4、用MATLAB 进行程序设计，得到设计后系统的脉冲响应、阶跃响应，绘出相应状态变量的时间响应图。

解：1 建立一级倒立摆系统的数学模型 1.1 系统的物理模型如图1所示，在惯性参考系下，设小车的质量为M ，摆杆的质量为m ，摆杆长度为l ，在某一瞬间时刻摆角(即摆杆与竖直线的夹角)为θ，作用在小车上的水平控制力为u 。

这样，整个倒立摆系统就受到重力,水平控制力和摩擦力的3外力的共同作用。

图1 一级倒立摆物理模型1.2 建立系统状态空间表达式为简单起见，本文首先假设:(1)摆杆为刚体 ；(2)忽略摆杆与支点之间的摩擦；( 3) 忽略小车与导轨之间的摩擦。

在如图一所示的坐标下，小车的水平位置是y,摆杆的偏离位置的角度是θ，摆球的水平位置为y+lsin θ。

这样，作为整个倒立摆系统来说，在说平方方向上，根据牛顿第二定律，得到u l y dtd m dt d M =++)sin (y 2222θ （1）对于摆球来说，在垂直于摆杆方向，由牛顿第二运动定律，得到θθsin )sin y (m 22mg l dtd =+ （2）方程(1)，(2)是非线性方程，由于控制的目的是保持倒立摆直立，在施加合适的外力条件下，假定θ很小，接近于零是合理的。

计算机控制技术课程设计实验：直线一级倒立摆系统的建模及仿真一、已知条件：图1倒立摆简化模型摆杆角度为输出，小车的位移为输入。

导轨中点为坐标轴的中心即零点，右向为坐标值增加的方向，杆偏移其瞬时平衡位置右侧的角度为正值。

二、任务要求：总体任务通过调节PID参数，设计PID控制器实现摆杆在受到干扰的情况下，依然能恢复平衡。

具体包括以下几部分：1. 理论推导包括倒立摆系统的动力学模型，传递函数，离散传递函数，状态空间或差分方程，稳定性分析，PID控制器设计2. 程序实现实现内容：倒立摆系统模型，控制器以及仿真结果的显示。

开发语言和工具：Matlab m 文件或C/C++ (工具：VC++或其它)3. PID控制参数设定及仿真结果。

分别列出不同杆长的仿真结果（例如：L=0.25 和L=0.5）。

4. 将理论推导、程序实现、仿真结果写成实验报告。

具体求解过程如下：一，倒立摆系统动力学模型的建立图1 摆杆的受力分析图以摆杆为研究对象，对其进行受力分析，如图1所示。

根据质点系的达朗贝尔原理得IC I 0F CP mg CP M →→⨯+⨯-= （1）式中，IC F 为杆的惯性力，表达式为()IC C P CP CP IP ICP ICP t n t nF ma m a a a F F F ==++=++，m 为杆的质量，g 为重力加速度，I M 为杆的惯性力偶。

惯性力及惯性力偶的大小分别为2222IP P ICP I c 2221,,3t d x d d F ma m F m m M J mL dt dt dt θθαα======（2）式中，α为杆的角加速度，P a 为小车的加速度，2L 为杆的长度，θ为杆偏离中心位置的角度，x 偏离轨道中心的位移。

对（2）式代入（1）式，并整理可得22224sin cos 3d d x L g dt dt θθθ-=-（3） 当摆动较小时，可以进行近似处理sin ,cos 1θθθ≈≈。

平面倒立摆实验一、实验装置简介平面倒立摆是在XY平台的基础上，设计平面倒立摆摆杆组件，组成平面倒立摆控制系统，倒立摆是研究自动控制原理和智能控制控制算法的研究平台，系统本身是一个多变量，强耦合的非线性系统。

1.系统组成一套完整的平面摆系统主要由以下三部分组成，见图片1-1：(1).控制对象，平面摆机械本体；(2).电控箱；(3).计算机。

图片 1-1 平面倒立摆系统组成用户在计算机上发送的指令通过电控箱转化为控制信号传达给机械本体的执行部件；反馈元件采集的信号通过电控箱送回计算机并转化为可视的数据、曲线、图像等在显示器上显示出来。

1.1 平面摆机械本体图片1-2所示，GPIP200X系列XY平台平面摆是由下端的GXY系列XY平台和上端的摆部件组成，部件全部采用工业级元件。

图片 1-2 XY 平台本体外观平面倒立摆摆体说明图片 1-3 平面一级倒立摆摆体外观1.2控制箱控制箱是平台控制部分的核心，与机械本体驱动电机配套，为交流伺服型，电控箱内置交流伺服驱动器、开关电源、断路器、接触器、运动控制器端子板，按钮开关等，外观见图片 1-4图片 1-4交流伺服型电控箱外形图1.3计算机为保证系统良好运行，建议计算机系统配置不低于一定标准。

二、平面一级倒立摆的建模在多种机器人动力学建模方法中，具有代表性的是牛顿－欧拉方法和拉格朗日方法。

用牛顿定律求解多体动力学问题时，需要把多体系统切开，将各个组成部分看作是独立的子结构，先建立各自的动力学方程，然后建立系统的动力学方程，求解驱动力的同时也解出切开处的铰链约束力；但是要解算大量的微分方程组，带来了一定的运算量。

由于倒立摆系统中关节处的约束力并无太大的意义，且由于拉格朗日方程组形式对称，表达方便，便于利用MATHEMATICA 强大的符号运算功能编程实现，简化了求解难度。

所以，本文采用拉格朗日方程推导平面一级倒立摆系统的动力学模型。

采用如图所示的坐标：根据几何知识：其中l是倒立摆摆杆长度，，分别是摆杆在x-z，y-z平面的映射长度，为摆杆与z轴方向的夹角，，分别为摆杆在x-z，y-z平面的映射与z轴方向的夹角。
