01.ITC IP网络广播系统调试安装手册

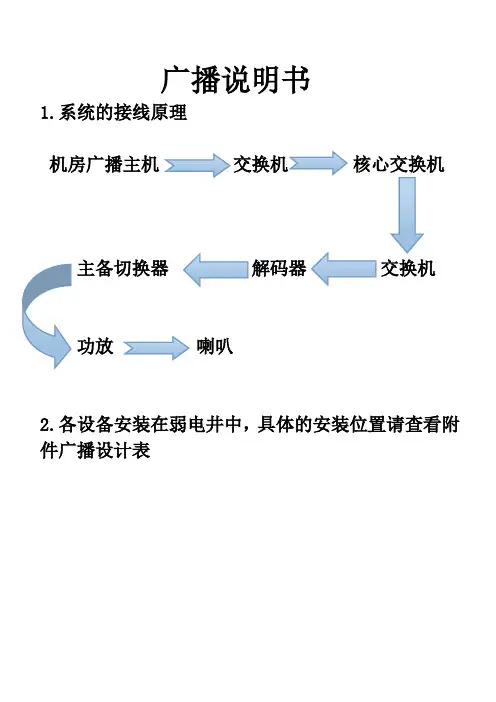

广播说明书1.系统的接线原理机房广播主机核心交换机主备切换器解码器交换机功放喇叭2.各设备安装在弱电井中，具体的安装位置请查看附件广播设计表数字广播操作步骤 一、如何操作网络话筒讲话呢？下面的这个是网络话筒的操作面板图第一步：按OK 键进入，提示输入登录号，第二步：输入001按OK 键登陆，再按一次OK 键进入，数字按键 音量确认取消，删除第三步：再一次按OK键进入第四步：按数字键1选择会议寻呼，第五步：再输入对应的分区数字编码，按OK键响一声显示已接通，请讲话....... 第六步：区域显示后，就可以正常喊话了，讲完话后按CANCEL键挂断，如下图二、如何查询本机网络话筒与主机通讯是否正常呢？按#号键查询状态三、如何使用定时上下班打铃设置呢？第一步：打开软件登陆后，选择【定时打铃】第二步：选择新建方案第三步：建新方案命名，如夏天打铃方案第四步：点确认完成新建第六步：新建打铃，弹出新建任务第七步：给任务名一个名称，如上班打铃第八步：添加打铃歌曲第九步：选择要播放的区域分区第十步：选择时间设置出现如下画面第十一步：选择启动的类型，如每周第十二步：选择启动的时间与，即是打铃的时间第十三步：选择持续时间，即是打铃的时间的长短第十四步：勾选周期第十五步：点击确认就可以了第五步：设置为当前方案三、如何播放电脑的音乐，文件播放（MP3格式）？这个是内置播放器，只要是MP3格式与128K以下的比特率均正常播放。

第一步：选择播音室第二步：新建一个文件播放第三步：给任务名称命一下名，如，背景音乐第四步：添加要播放的歌曲，找歌曲路径，找到歌曲后添加后出现左边的歌曲第五步：选择要播放的分区，如选择择办公区第六步：按开始就可以播放了四、如何播放外置的CD机音源呢？第一步：选择实时采播，新建第二步：给任务名一个名称，如外接CD第三步：选择线路输入第四步：选择终端输入，左边是已经选好的分区第四步：选择分区，出现这个感叹号是这个分区正在使用，可以强选，确认后OK第五步：按开始就可以播放了五、如何调节音量大小呢？第一步：选择要控制的分区终端，再选择音量控制第二步：选择音量，滚动鼠标可以调节音量大小。

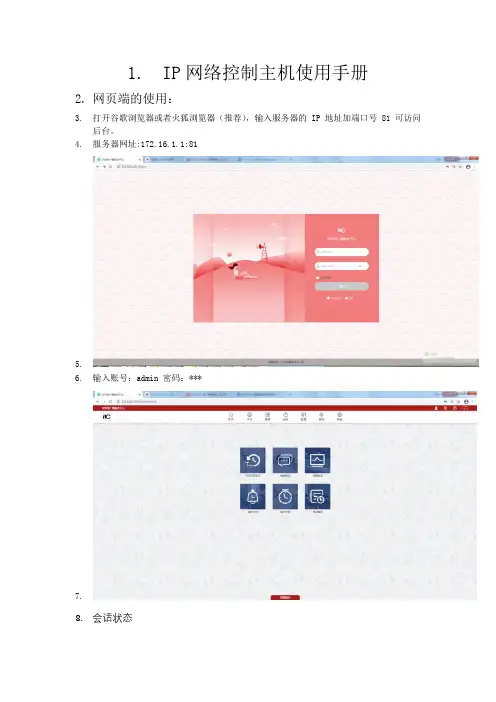

1.IP网络控制主机使用手册2.网页端的使用：3.打开谷歌浏览器或者火狐浏览器（推荐），输入服务器的 IP 地址加端口号 81 可访问后台。

4.服务器网址:172.16.1.1:815.6.输入账号：admin 密码：***7.8.会话状态9.（1）主要展示正在进行的任务名称、会话类型、发起方、响应方、任务音量、会话开始时间、监听状态、结束任务和监听或结束监听操作。

10.11.（2）任务音量可修改，音量范围 0-10012.13.终端状态14.15.（1）终端状态处可见配置的中继服务器上所有终端，包括终端状态、名称、所在中继服务器、音量、当前任务、类型，对不同状态的终端有编辑、五段均衡器调节、结束任务（将终端从任务剔除，任务不结束），批量编辑操作三种状态：1.绿色打勾表示终端在线，空闲没有任务的状态黄色表终端在线，有任务正常在执行灰色打×表示终端离线有锁状的表示是冻结状态16.（2）点击均衡器设置按钮，可根据需求对该终端进行五段均衡配置，并且可以自定义方案一键应用到其他终端17.18.今日任务状态19.当服务器系统时间处于定时模块创建的任务执行时间当天，该定时任务会在今日任务状态处展示。

今日任务状态模块可以直观看到任务的执行状态（未执行、正在执行、已执行），任务配置信息（任务名称、执行时间、播放时间/曲目、任务类型、循环模式、音量、音源、执行区域），操作栏（编辑、执行、禁用）20.21.（2）当任务无播放音源或执行区域时，界面右上方提示如图22.23.分组配置24.25.网络话筒快捷分区配置26.27.配置成功后，终端界面如图28.29.30.MP3音频文件上传媒体库在音频这里上传到媒体库31.如下图32.33.报警任务配置34.35.定时打铃36.打铃设置在定时功能里面的定时打铃设置，满足日常定时的需求，另外打铃用到37.的铃声，需要提前上传到媒体库，点击“全部方案”会在下面列出全部设置过的方案38.39.绿色表示当前在运行的方案，红色代表停用了的方案。

2004.01数控网络广播系统Numerical Control Network Broadcast System目录一、前言 (2)二、安装原则 (2)三、前端设备安装 (2)四、综合布线 (3)五、终端设备的安装 (3)六、操作软件的安装 (4)七、分控点的安装 (4)八、安装注意事项 (4)九、基本的调试方法 (5)十、常见故障分析 (5)一、附图一（网线做法） (7)二、附图二（系统连线图） (10)数控网络广播系统Numerical Control Network Broadcast System一、前言该数控广播系统是一种完全不同于传统公共广播系统的高科技产品，具有交互操作性、高可靠性、超强的可扩展性及方便的可管理性等无与伦比的性能。

该系统的安装比较传统的广播系统更为简单方便，但也有一些特定的安装规则，安装人员需仔细阅读安装手册，同时务必遵循安装规则。

安装时，如果有不明白的地方，请与就近的经销商联系，或与我们厂家联系，相信我们会给你最热情、最满意的答复。

二、安装原则1、为了保障你的安全和机器设备的不损坏，不准带电进行安装2、为了避免干扰，不准将线路与强电布置在一起（如电梯电源线）3、本系统的220V交流供电系统需有良好的接地装置，同时机柜、机壳等金属设备也需要接上地线，以防漏电。

4、尽量减少接点，确实无法避免时，不准将接点裸露在外。

5、终端服务器有一进一出，当接点较多时，要用厂家的线路分支器，切不可用市场的“RJ45三通”代替。

6、网线的制作线序见附图一。

三、前端设备的安装2、前端设备的定位前端设备均固定在标准机柜里面，理论上没有摆放顺序。

但为了操作方便、直观，建议按以下的方式摆放。

从上往下，一直摆放顺序为：TW-010TW-080TW-081TW-082TW-011TW-090TW-5250STW-1250TW-62503、前端设备之间的连线见附图二和附图三四、综合布线1、该数控广播系统采用RS422传输方式，两对双绞线同时传输数据，每个终端服务器不是直接简单的挂接在总线上，而是一进一出。

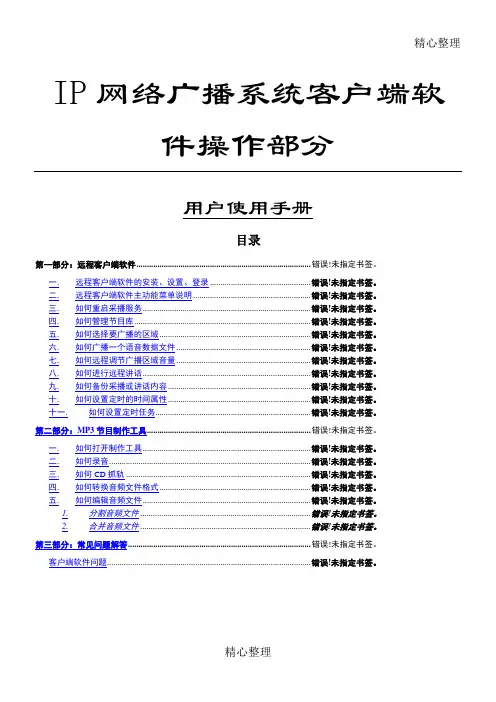

精心整理IP网络广播系统客户端软件操作部分1.分割音频文件 ................................................................................. 错误!未指定书签。

2.合并音频文件 ................................................................................. 错误!未指定书签。

第三部分：常见问题解答....................................................................................... 错误!未指定书签。

客户端软件问题................................................................................................. 错误!未指定书签。

第一部分：远程客户端软件一.远程客户端软件的安装、设置、登录1.软件安装：向管理员获取客户端软件，运行“ITCCAST.exe”安装文件，计算机将弹出程序安装向导，在系统提示“请输入密码”的地方输入由升和公司提供的安装密码,在系统提示“选择安装组件”的地方单击下拉菜单选择“远程客户端”,然后单击【下一步】按钮直到安装提示客户端软件安装完成。

安装完成后,系统将在开始→程序菜单中生成“升和IP网络广播”，同时在系统桌面上生成启动的快捷方式。

2.设置与登陆安装远程客户端后,需要对客户端进行简单的设置才能正常登陆广播系统,具体的方法如下:1)登陆前准备:从管理员那里获取用户的登陆账号、密码和服务器IP地址;2)打开远程客户端程序,单击【登陆】,在弹出的窗口(如下左图)中输入从管理员那里得到的账号和密码,3)单击【配置】,在弹出的窗口(如上右图)中输入服务器IP地址,单击【确定】退出;4)单击【确定】即可以登陆服务器。

数字IP网络广播播放器操作简易手册一、打开软件（数字IP网络广播服务器），软件打开运行，则铃声正常播放。

二、左侧栏“定时打铃（服务器）”为铃声广播，状态“执行中”是当前正在运行的方案。

包含：开始日期、结束日期、优先级。

如要修改某一节课的时间，则需要找到对应的时间任务，双击任务条，进行修改，或者选中任务条，点击右侧栏目“编辑任务”。

右侧栏：包含“添加任务”、“编辑任务”、“删除任务”、“保存排序”、“手动执行”、“手动停止”。

打开“编辑打铃任务”，选择对应的目标区域，修改“任务名称”，选择“设置时间”，可以修改“文件列表”选择需要定时播放的铃声或音乐。

点击确定即可完成设置。

任务定时设置：任务类型：有“每天任务”、“每周任务”、“一次任务”。

起始日期：铃声开始播放的日期，任务执行时间：铃声的播放时间（上下课时间）任务持续时间：选中对话框“指定该项”，铃声持续循环播放时长。

终止日期：铃声停止播放的日期文件列表：添加需要播放的铃声或者音乐。

点击“添加”，找到对应音乐，确定即可。

三、新建考试方案若有考试，可以新建考试方案，保留原来的“平时上课铃声方案”。

添加新方案：方案名：根据需要命名开始时间：即执行此方案的开始时间结束时间：即执行此方案的结束时间，默认间隔一年，需要手动更改设置优先级：一般设置最高级10，优先播放。

从现有方案中复制：选中，选择“平时上课铃声”，点击确定，而后根据考试时间进行修改。

根据需要将考试期间的铃声任务删除即可。

或者设置新的打铃吹哨任务。

注意：设置好方案的起止日期时间后，可以选择“执行方案”，则现在开始执行方案，也可以选中“定时切换方案”，但是需要优先级同时期此类方案中最高，且需要重启软件才能执行定时切换。

IP网络广播系统管理软件使用说明书目录1系统介绍 (3)1.1主界面图 (3)1.2系统概述 (3)1.3系统组件介绍 (4)2系统安装 (7)2.1安装环境 (7)2.2配置系统服务器地址 (8)2.3安装步骤 (8)3配置说明 (13)3.1IP网络广播系统登录 (13)3.2中继服务器配置 (14)3.3终端自动加入系统配置 (18)3.4系统配置 (19)3.4.1基本配置 (19)3.4.2 终端配置 (22)3.4.3 用户配置 (26)3.4.4 分组配置 (28)3.4.5 终端托管配置（选配功能） (30)4 使用说明 (33)4.1状态监控 (33)4.1.1 会话状态 (33)4.1.2 终端状态 (34)4.2实时任务 (37)4.2.1 播音室 (37)4.2.2 实时采播 (41)4.2.3 文件播放 (45)4.3定时任务 (48)4.3.1 定时打铃 (48)4.3.2 定时任务 (55)4.3.3 定时采播 (56)4.4节目库 (59)4.5广播系统备份 (66)5应用指南 (69)5.1终端配置程序 (69)5.2录音文件查看器 (70)5.2.1 实时记录 (71)5.2.2 历史记录 (71)5.2.3 删除记录 (72)5.3系统事件查看器 (74)5.3.1 实时记录 (74)5.3.2 历史记录 (74)5.3.3 删除记录 (75)6附录 (77)附录一：系统优先级判断 (77)附录二：会话；组播/单播的定义 (77)附录三：常见问题分析 (78)1 系统介绍1.1主界面图图1-1 IP网络广播系统主界面1.2系统概述IP网络广播系统是基于IP数据网络，将音频信号经过数字编码以数据包形式按TCP\IP协议在局域网或广域网上传送，再由终端解码的纯数字化单向、双向及多向音频扩声系统。

该系统涵盖了传统模拟广播、智能调频广播的全部功能，彻底改变了传统广播系统音质不佳、易受干扰、传输距离受限、维护管理复杂、扩展性不强、互动性差等缺陷。

IP网络公共广播系统IP NETWORK PUBLIC ADDRESS SYSTEM用户手册资料编号NBS1008[配套V3.1.0版以上系统软件]目录Part I : 介绍 (2)1．1 系统简介 (2)1．2系统拓扑图 (3)Part II: 软件系统安装 (4)2．1软件系统安装* (4)Part III: 服务器软件操作说明 (7)3．1基本介绍 (7)3．2软件配置* (7)3．3软件日常使用 (16)Part IV:工作站软件操作说明 (18)4．1基本介绍 (18)4．2软件配置* (18)4．3软件日常使用 (19)Part V: MP3节目制作工具操作说明 (21)5．1软件日常使用 (21)Part VI: 硬件系统安装及操作说明 (24)6．1主控室设备安装* (24)6．2数字广播终端安装* (24)6．3常见安装问题解答* (24)标有*部分表示安装调试人员必读，设备使用人员阅读时可略过没有本公司的书面许可，该出版物禁止以任何形式的复印、传播、存储于可恢复系统中或翻译为任何语言。

本手册系操作指导书，并非产品保证书。

本公司保留对本手册中的打印错误，与最新资料不一致及产品改进等随时进行改动的权利。

这些更改将不另行通知，直接编入新版手册中。

Part I : 介绍1．1系统简介本公司生产的IP网络公共广播系统采用当今世界最广泛使用的TCP/IP网络技术，将音频信号以IP包的协议形式在局域网和广域网上进行传送，解决了传统广播系统存在的传输距离短，音质不佳，维护管理复杂，互动性能差等问题。

功能方面：可独立控制每个终端播放不同的声音。

不仅能够完全实现传统广播系统的基本功能，如定时打铃、分区播放、喊话等基本要求，而且还具备音频自由点播、远程安排节目播放等功能；传输方面：音频传输距离无限延伸，可运行在跨网关的局域网和Internet网上，支持大范围的重要型应用，从主校区到分校区集中控制广播，从公司总部到各个地区分部的同声广播，实现快速、可靠的信息沟通；音质方面: 实现了飞跃，达到立体声、CD级别，适合于教室里的日常外语听力训练，每个发音都可以清晰可辨。

ITC资料录播系统调试指南
录播系统安装调试说明
目录
一、系统连接 (3)
二、软件调试准备 (3)
三、摄像机调试 (4)
1、更改摄像机IP地址 (4)
2、录播控制主机设置 (5)
（1）主机网络设置 (5)
（2）摄像机信号源设置 (6)
（3）跟踪调试 (7)
四、帮助 (13)
一、系统连接
本系统中包含NP-EX1040录播控制主机、SRG-301SE摄像机、音频设备，具体连接方法如下图所示：
在系统安装现场，您可按照上图所示连接方法连接好各硬件设备，连接完成后即可进行下一步的软件调试。

二、软件调试准备
1、调试辅助设备：计算机一台。

2、调试环境要求：
系统需配置5个静态IP地址。

5个静态IP分别用于设置4台摄像机、1台录播主机。

精心整理IP网络广播系统客户端软件操作部分1.分割音频文件 ................................................................................. 错误!未指定书签。

2.合并音频文件 ................................................................................. 错误!未指定书签。

第三部分：常见问题解答....................................................................................... 错误!未指定书签。

客户端软件问题................................................................................................. 错误!未指定书签。

第一部分：远程客户端软件一.远程客户端软件的安装、设置、登录1.软件安装：向管理员获取客户端软件，运行“ITCCAST.exe”安装文件，计算机将弹出程序安装向导，在系统提示“请输入密码”的地方输入由升和公司提供的安装密码,在系统提示“选择安装组件”的地方单击下拉菜单选择“远程客户端”,然后单击【下一步】按钮直到安装提示客户端软件安装完成。

安装完成后,系统将在开始→程序菜单中生成“升和IP网络广播”，同时在系统桌面上生成启动的快捷方式。

2.设置与登陆安装远程客户端后,需要对客户端进行简单的设置才能正常登陆广播系统,具体的方法如下:1)登陆前准备:从管理员那里获取用户的登陆账号、密码和服务器IP地址;2)打开远程客户端程序,单击【登陆】,在弹出的窗口(如下左图)中输入从管理员那里得到的账号和密码,3)单击【配置】,在弹出的窗口(如上右图)中输入服务器IP地址,单击【确定】退出;4)单击【确定】即可以登陆服务器。

IP网络广播系统安装调试部分用户使用手册目录第一部分：软件安装 (4)系统服务器软件 (4)远程客户端软件安装 (6)第二部分：系统配置 (8)预设置终端参数 (8)配置系统服务器参数 (11)配置远程客户端参数 (17)在系统服务器中配置中继服务 (19)在系统服务器中添加终端 (20)在系统服务器中添加用户 (22)在系统服务器中播放节目 (24)第二部分：MP3节目制作工具 (25)一. 如何打开制作工具 (25)二. 如何录音 (25)三. 如何CD抓轨 (26)四. 如何转换音频文件格式 (27)五. 如何编辑音频文件 (27)1.分割音频文件 (27)2.合并音频文件 (28)第三部分：硬件安装 (29)壁挂式终端 (29)机柜式终端 (31)第四部分：注意事项 (33)网络规划 (33)网络故障 (34)关于跨VLAN或三层路由 (35)关于组播协议 (36)关于防火墙 (36)音效异常 (37)音频通路连接不良 (37)声卡错误 (37)第一部分：软件安装系统服务器软件软件安装：运行光盘或者下载压缩包根目录下的“ITCcast.exe”文件，计算机将弹出程序安装向导，在系统提示“请输入密码”的地方输入由升和公司提供的安装密码,单击【下一步】按钮直到安装提示系统软件安装完成, 系统将在开始→程序菜单中生成“升和IP网络广播”程序组，同时在系统桌面上生成启动与配置的快捷方式。

系统软件界面示例：软件卸载：在开始→程序→升和IP网络广播中提供了卸载系统服务器的快捷方式,同时可以在开始→控制面板→升和IP网络广播Ver2.0 中卸载系统软件。

软件注册：本系统需要正确注册才能正常使用,注册方法如下:1.使用管理员身份登陆系统服务器,打开帮助→软件注册。

2.在弹出的窗口界面如下图所示，将【用户序列号】反馈给代理商。

3.将获得的“系统注册码”输入【系统注册码】一栏,然后点击【注册】,完成注册,界面如下图。

IP网络公共广播系统用户手册广州市XX音响有限公司20XX年01月目录第一章系统安装与设置 (4)1.1IP网络公共广播管理软件安装 (4)1.1.1客户端电脑硬件配置要求 (4)1.1.2 IP网络公共广播管理软件 (4)1.2IP网络公共广播系统登录与注册 (5)第二章系统配置 (7)2.1系统设备配置 (8)2.2系统分组配置 (15)2.3设备分组配置 (16)2.4系统用户配置 (18)2.5节目配置 (19)2.5.1即时广播曲目库 (19)2.5.2 SD本地曲目库 (22)2.6系统频道配置 (23)2.7设备端口配置 (24)2.8音频矩阵配置 (25)2.9消防矩阵配置 (25)2.10前置话筒配置 (26)2.11无线遥控器配置 (27)2.12寻呼主机配置 (30)2.13系统基本参数配置 (31)第三章系统操作使用 (33)3.1系统登录 (33)3.2系统主界面 (34)3.3广播管理 (40)3.3.1 频道广播 (40)3.3.3即时广播 (41)3.4任务管理 (42)3.4.1服务器配置与任务管理 (42)3.4.2本地定时任务 (46)3.5.终端控制 (52)3.6设备数据下载 (53)3.6.1终端歌曲下载 (54)3.6.2本地定时任务下载 (55)3.6.3寻呼主机权限下载 (56)3.6.4设备系统配置下载 (56)3.6.5外设定时任务下载 (57)第四章数据查询 (58)4.1服务器定时任务查询 (58)4.2终端本地定时任务查询 (59)4.3音频矩阵定时任务查询 (60)4.4网络分区定时任务查询 (60)4.5电源时序定时任务查询 (61)4.6网络收音定时任务查询 (62)4.7网络CD定时任务查询 (62)4.8即时广播曲目库查询 (63)4.9SD本地曲目库查询 (64)4.10服务器频道歌曲查询 (65)4.11寻呼主机权限查询 (65)4.12系统设备查询 (66)4.13系统用户查询 (66)4.14用户日志查询 (67)4.15系统日志查询 (67)4.16设备日志查询 (68)第一章系统安装与设置1.1 IP网络公共广播管理软件安装IP网络公共广播管理软件（简称：IP广播管理软件）是安装在客户管理电脑中，用户利用IP 广播管理软件对本系统进行配置和控制管理。

IP网络广播系统管理软件使用说明书目录1系统介绍 (3)1.1主界面图 (3)1.2系统概述 (3)1.3系统组件介绍 (4)2系统安装 (6)2.1安装环境 (6)2.2配置系统服务器地址 (7)2.3安装步骤 (7)3配置说明 (12)3.1IP网络广播系统登录 (12)3.2中继服务器配置 (13)3.3终端自动加入系统配置 (17)3.4系统配置 (18)基本配置 (18)3.4.2 终端配置 (21)3.4.3 用户配置 (25)3.4.4 分组配置 (27)3.4.5 终端托管配置（选配功能） (29)4 使用说明 (32)4.1状态监控 (32)4.1.1 会话状态 (32)4.1.2 终端状态 (33)4.2实时任务 (36)4.2.1 播音室 (36)4.2.2 实时采播 (40)4.2.3 文件播放 (44)4.3定时任务 (46)4.3.1 定时打铃 (47)4.3.2 定时任务 (53)4.3.3 定时采播 (55)4.4节目库 (58)4.5广播系统备份 (65)5应用指南 (68)5.1终端配置程序 (68)5.2录音文件查看器 (69)5.2.1 实时记录 (70)5.2.2 历史记录 (70)5.2.3 删除记录 (71)5.3系统事件查看器 (73)5.3.1 实时记录 (73)5.3.2 历史记录 (73)5.3.3 删除记录 (74)6附录 (76)附录一：系统优先级判断 (76)附录二：会话；组播/单播的定义 (76)附录三：常见问题分析 (77)1 系统介绍1.1主界面图图1-1 IP网络广播系统主界面1.2系统概述IP网络广播系统是基于IP数据网络，将音频信号经过数字编码以数据包形式按TCP\IP协议在局域网或广域网上传送，再由终端解码的纯数字化单向、双向及多向音频扩声系统。

该系统涵盖了传统模拟广播、智能调频广播的全部功能，彻底改变了传统广播系统音质不佳、易受干扰、传输距离受限、维护管理复杂、扩展性不强、互动性差等缺陷。
