最新 模具制造技术项目技能竞赛规程评分标准试题

模具制作技能操作评分标准
抽签号
准考证号
实际用时
项目
考核要点
配分
评分标准及扣分
检测值
得分
Ø48
-0.02
5分
超差0.01mm扣一半分
Ø38、Ø28
-0.02
5*2=10分
超差0.01mm扣一半分
30
±0.05
6分
超差0.01mm扣1分
16
±0.05
6分
超差0.01mm扣1分
66
±0.05
6分
超差0.01mm扣1分
Ø30
+0.03
6分
超差0.01mm扣一半分
M30*2-6g
配合性
12分
通规配合(好，中，差)
M30*2-6G
配合性
止规配合(好，中，差)
椭圆弧
成型
5分
步骤（程序）
对刀
10分
粗糙度
Ø48、Ø38的表面
4分
对比标准样件
Hale Waihona Puke 倒角C1、C2、R24*2=8分
有无去锐边
加工程序
可加工程序
12分
校验无异常
安全生产
操作过程
10分
文明生产准则(见实操室)
检验人
总分
评委签名：
时间：2017年月日
附件4

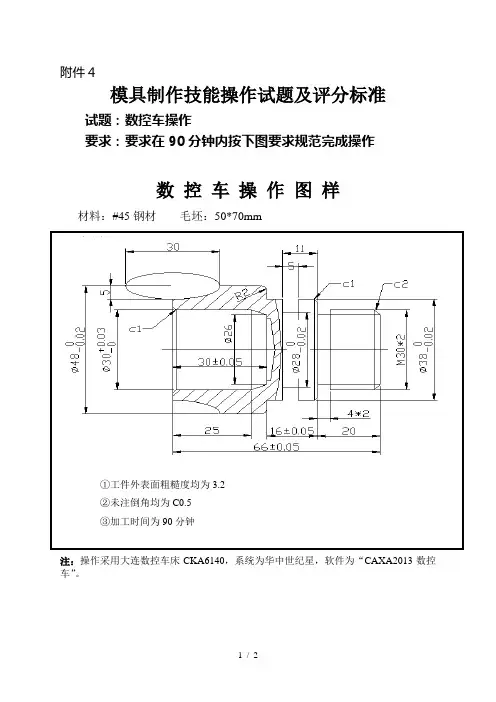

模具制作技能操作试题及评分标准
试题：数控车操作
要求：要求在90分钟内按下图要求规范完成操作
数控车操作图样
材料：#45钢材毛坯：50*70mm
如图：
技术要求：
①工件外表面粗糙度均为3.2
②未注倒角均为C0.5
③加工时间为90分钟

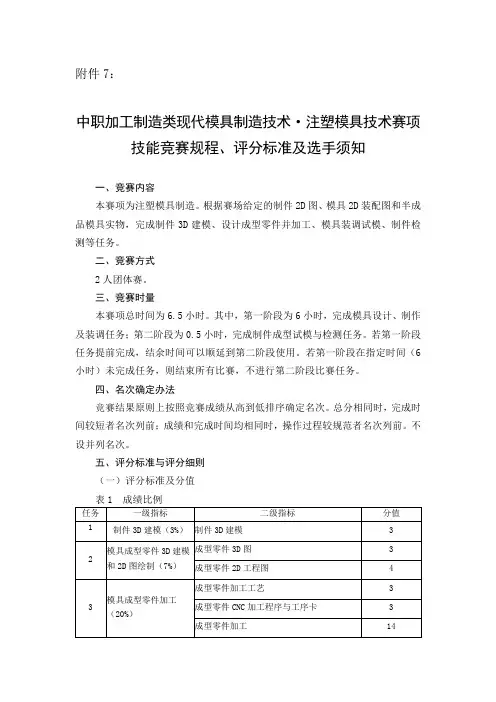

附件7：中职加工制造类现代模具制造技术²注塑模具技术赛项技能竞赛规程、评分标准及选手须知一、竞赛内容本赛项为注塑模具制造。

根据赛场给定的制件2D图、模具2D装配图和半成品模具实物，完成制件3D建模、设计成型零件并加工、模具装调试模、制件检测等任务。

二、竞赛方式2人团体赛。

三、竞赛时量本赛项总时间为6.5小时。

其中，第一阶段为6小时，完成模具设计、制作及装调任务；第二阶段为0.5小时，完成制件成型试模与检测任务。

若第一阶段任务提前完成，结余时间可以顺延到第二阶段使用。

若第一阶段在指定时间（6小时）未完成任务，则结束所有比赛，不进行第二阶段比赛任务。

四、名次确定办法竞赛结果原则上按照竞赛成绩从高到低排序确定名次。

总分相同时，完成时间较短者名次列前；成绩和完成时间均相同时，操作过程较规范者名次列前。

不设并列名次。

五、评分标准与评分细则（一）评分标准及分值表1 成绩比例表2 评分细则表六、赛点提供设备、工具、量具和材料（一）第一阶段赛项的设施设备仪器1.计算机（1）赛场提供统一配置的比赛用机和备用机。

（2）基本配置：每个工位配备两台，处理器：AMD X4以上；内存≥4G；独立显卡，硬盘≥100G，19寸及以上显示器。

（3）安装Windows 7操作系统；搜狗拼音、五笔输入法；Office 2007或以上版本；Adobe Reader 9或以上版本。

2.主要设备仪器技术规格表3 设备仪器技术规格表4 软件技术规格（二）第二阶段赛项的设施设备仪器砂轮机：若干。

钳工桌：长³宽³高=1500mm³800mm³800mm，若干。

台虎钳：钳口宽>150mm，丝杠最大伸长值180mm，若干。

机用虎钳：钳口宽200mm，若干。

台式钻床：最大钻孔直径16mm，主轴转速480～1500 r/min，若干。

划线平板：400mm³400mm，若干。

表5 附件清单七、选手须知（一）选手自带物品、刀具与工具清单（1）刀具数量、品种、规格按样题零件加工需要制定；请注意选手自带的刀柄要与现场提供的卸刀器、机床匹配，选手应携带匹配的刀柄。

参赛号………………..…………..……………密封线………………………..…………………密封线…………………….………………………重庆市第八届中等学校职业技能大赛“模具制造技术”竞赛样题注意事项1. 将姓名、参赛证号，准确填写在赛卷的密封区域内；2. 仔细阅读赛题内容，在计算机上用电子文件按《竞赛规程》及本子项目附加的要求完成竞赛内容；3. 不要在赛卷上涂写、涂画，也不要污损赛卷；4. 不允许在密封区域内填写无关的内容；5. 在提交的文件中，不得泄露参赛队信息。

一、竞赛总体要求概述（一）项目总体要求：1、按给定制件2D产品图，创建塑件3D模型图；2、依据建立的制件3D模型，进行模具型芯和型腔两个零件的成型表面、浇注系统及顶出机构的3D结构设计，冷却方式为自然冷却不需要设计水路；3、依据设计的型芯和型腔两个零件的3D结构绘制2D工程图；4、根据现场机床条件，完成型芯、型腔以及有关模具零件的加工制造；5、根据现场提供的模具零件（附图中所有零件为赛场统一提供），完成模具装配和研磨。

（二）竞赛用时间：所有的竞赛任务、事务在连续不间断的300分钟内完成。

（三）特别说明：赛卷当场启封、当场有效。

赛卷按一队一份分发，竞赛结束后当场收回，不允许参赛选手夹带离开赛场，也不允许参赛选手摘录有关内容。

参赛号………………..…………..……………密封线………………………..…………………密封线…………………….………………………二、竞赛项目任务书(一)产品制件技术要求概要：1、材料：PC；2、材料收缩率：0.6%；3、技术要求：表面光洁无毛刺、无缩痕；5、原始数据：参阅制件二维工程图及模具装配图、模具零件图。

(二)模具结构要求：1、模腔数：一模一腔，合理布置；2、零件所有成型表面质量Ra0.1，脱模斜度1°；3、模具能够实现制件全自动脱模方式要求；4、以满足塑件要求、保证质量和制件生产效率为前提条件，兼顾模具的制造工艺性及制造成本，充分考虑模具的使用寿命；5、保证模具使用时的操作安全，确保模具修理、维护方便；(三)主要成型零件加工要求：1、加工用毛坯材料均为45#、尺寸及规格见附图；2、以模具型腔和型芯零件作为数控加工任务，“形状”、“精度”等按参赛队竞赛过程中设计的三维数模及二维工程图，所有成型结构精度按IT7级；3、加工工艺设计：以提供的材料作为第一道工序，设计完整的工艺流程，并填写零件加工工艺卡,赛位上配备的设备和工具不足以完成最后一道工序加工的，应编写后续加工工艺流程。

模具制造技术试题及答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】模具制造技术试题（A卷）班级，姓名，学号一、填空题：（每空1分，共20分）1、工艺规程是指规定产品和零件制造工艺过程和操作方法的工艺文件。
