压力测量仪表

压力表（英文名称：pressure gauge）是指以弹性元件为敏感元件，以大气压力为基准，用于测量小于或大于大气压力的仪表。

压力表种类很多，不仅有指针指示型；还有电接点开关型；不仅有远传信号型；还有耐振型、耐腐型等。

压力表的应用极为普遍，它几乎遍及所有的工业流程和科研领域。

在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。

目录1 概述2 原理3 应用4 安全技术要求数字压力表[6]5 技术指标1. 5.1 标度范围精确度等级2. 5.2 注意3. 5.3 测量上限4. 5.4 如何选择量程6 注意事项7 常见故障及排除方法8 压力表的防腐措施9 检修维护压力表 - 概述AB压力表在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。

机械压力表采用弹簧管（波登管），膜片，膜盒及波纹管等敏感元件并按此分类。

所测量的压力一般视为相对压力。

一般相对点选为大气压力。

弹性元件在介质压力作用下产生的弹性变形，通过压力表的齿轮传动机构放大，压力表就会显示出相对于大气压的相对值(或高或低)。

在测量范围内的压力值由指针显示，刻度盘的指示范围一般做成270度。

全不锈钢耐震压力表[1]耐震压力表的壳体制成全密封结构，且在壳体内填充阻尼油，由于其阻尼作用可以使用在工作环境振动或介质压力（载荷）脉动的测量场所。

带有电接点控制开关的压力表可以实现发讯报警或控制功能。

带有远传机构的压力表可以提供工业工程中所需要的电信号（比如电阻信号或标准直流电流信号）。

隔膜表所使用的隔离器（化学密封）能通过隔离膜片，将被测介质与仪表隔离，以便测量强腐蚀、高温、易结晶介质的压力。

隔膜压力表[2]机械压力表采用弹簧管（波登管）、膜片、膜盒及波纹管等敏感元件并按此分类。

敏感元件一般是由铜合金、不锈钢或由特殊材料制成弹簧管（波登管）分为C型管、盘簧管、螺旋管等型式。

压力表专题目录1.压力表的分类、其它名称及用途2.弹性压力计的工作原理及特点3.弹性元件分类4.膜片压力表的工作原理5.弹簧管压力表的工作原理6.压力表结构型式示意图7.压力表技术参数，安装方式8.压力表的选型方式9.压力表安装原则、检定周期及规格表示压力表的分类、其它名称及用途一、压力表的分类：测量压力或真空度的仪表很多，按照其转换原理的不同，大致可分为四类。

1、液柱式压力计：他根据流体静力学原理，将被测压力转换成液柱高度进行测量的，按其结构形式的不同，有U形管压力计、单管压力计等。

这类压力计结构简单、使用方便，但其准确度受工作液的毛细管作用，密度及视差等因素的影响，测量范围较窄，一般用来测量较低压力、真空度或压力差。

2、弹性式压力计：它是将被测压力转换成弹性元件变形的位移进行测量的，例如弹簧管压力计及模式压力计等。

3、电气式压力计：它是通过机械和电气元件将被测压力转换成电量（如电压、电流、频率等）来进行测量的仪表，例如各种压力传感器和压力变送器。

4、活塞式压力计：它是根据水压机液体传送压力的原理，将被测压力转换成活塞上所加平衡砝码的质量来进行测量的。

它的测量准确度很高，允许误差可小到0.05%~0.02%。

但结构较复杂，价格较贵。

一般作为标准压力测量仪表，来检验其他类型的压力计。

二、压力表其它名称：压力表又称为，压力计、压强计。

三、压力表用途：测量机器、设备或容器内的水、蒸汽、压缩空气及其他中性液体或气体的压力。

弹性压力计的工作原理及特点弹性式压力计是利用各种形式的弹性元件，在被测介质压力的作用下，使弹性元件受压后产生弹性形变的原理而制成的测量仪表。

特点：结构简单、使用可靠、读数清晰、牢固可靠，价格低廉、测量范围宽以及有足够的精度等特点。

在工业上是应用最为广泛的一种测压仪表。

弹性元件分类一、弹性元件定义：弹性元件是一种简易可靠的测压敏感元件。

弹性元件在弹性限度内受压后产生变形，变形的大小与被测压力成正比。

压力仪表校验实验报告压力仪表校验实验报告一、引言压力仪表是工业生产中常见的测量工具，用于检测和监控各种压力参数。

然而，由于长期使用或环境因素等原因，压力仪表的准确性可能会受到影响。

为了确保仪表的准确性和可靠性，进行压力仪表校验实验是必不可少的。

本报告旨在介绍压力仪表校验实验的过程、结果和分析。

二、实验目的本次实验的目的是校验压力仪表的准确性，确保其测量结果与实际值相符。

通过对比校验前后的测量数据，评估仪表的误差范围，并进行相应的调整和修正。

三、实验方法1. 实验仪器和材料本次实验使用的仪器和材料包括：压力仪表、压力源、校验工具、数据采集设备等。

2. 实验步骤（1）准备工作：检查仪器和材料是否齐全，并进行必要的清洁和校准。

（2）连接仪器：将压力仪表与压力源和数据采集设备连接，确保信号传输的稳定性。

（3）设定压力：根据实验要求，设定压力源的输出压力，并记录下来。

（4）进行校验：依次使用校验工具对压力仪表进行校验，记录下仪表的测量值。

（5）数据采集：使用数据采集设备对仪表的测量数据进行实时采集和记录。

（6）数据处理：将采集到的数据进行整理和分析，计算仪表的误差范围。

四、实验结果通过对校验数据的分析和处理，得到了以下实验结果：1. 仪表的测量误差范围：根据校验数据计算得出仪表的测量误差范围为±0.5%。

2. 仪表的灵敏度：通过对不同压力下的测量数据进行分析，确定了仪表的灵敏度为0.1MPa/V。

3. 仪表的线性度：通过对不同压力范围内的测量数据进行线性回归分析，得出了仪表的线性度为99.2%。

五、实验分析1. 误差分析：仪表的测量误差范围在可接受范围内，说明仪表的准确性较高。

然而，在实际使用过程中，仪表的测量误差可能会受到环境温度、压力源稳定性等因素的影响，需要进行相应的修正和调整。

2. 灵敏度分析：仪表的灵敏度较高，能够对较小的压力变化做出准确的测量。

这对于某些需要高精度测量的工艺过程非常重要。

钢厂常用仪表介绍钢厂是大型工业生产设施，涉及到复杂的工艺流程和设备运行监控，因此会使用到多种仪表以确保生产过程的安全、稳定和高效。

以下是一些钢厂中常用的仪表类型：1.温度测量仪表：1)热电偶：用于测量高温区域如炉膛内部的温度，例如S型、K型热电偶。

2)红外测温仪：非接触式测量钢坯或钢材表面温度。

2.压力测量仪表：1)压力变送器：监测高炉、转炉、连铸机等设备中的气体、液体压力，包括差压变送器（用于流量计算）、绝对压力变送器等。

2)压力表：直观显示各部位的压力值。

3.流量测量仪表：1)电磁流量计：测量冷却水、煤气等流体流量。

2)超声波流量计：无阻碍地测量管道内流体流量。

3)涡街流量计、孔板流量计：用于空气、蒸汽、水以及其他流体的流量测量。

4.物位测量仪表：1)雷达液位计：用于储罐、炉内的液位检测。

2)超声波液位计：通过发射超声波并接收回波来判断容器内物料的高度。

3)浮球液位计：利用浮力原理检测液体高度。

5.分析仪表：1)气体分析仪：监测燃烧废气成分，如氧含量分析仪、一氧化碳分析仪、二氧化硫分析仪等。

2)炉渣或金属样品成分分析仪：快速分析炉渣碱度、钢水成分等。

6.电参数测量仪表：1)电流表、电压表：监测电力系统中的电流、电压数值，确保电气设备正常工作。

2)功率因数表、电能表：计量能源消耗及效率。

7.安全仪表系统(SIS)组件：1)可编程逻辑控制器(PLC)与分布式控制系统(DCS)：用于整个生产线的数据采集、控制和报警处理。

2)安全开关、急停按钮、火焰探测器等：确保操作安全。

8.振动、磨损监测仪表：机械设备状态监测仪：实时监测风机、电机、泵等关键设备的振动情况，预防机械故障。

以上列举的是一些典型的钢厂常用仪表，实际应用中根据具体生产工艺和设备需求，可能会用到更多类型的仪表以及集成化程度更高的自动化控制系统。

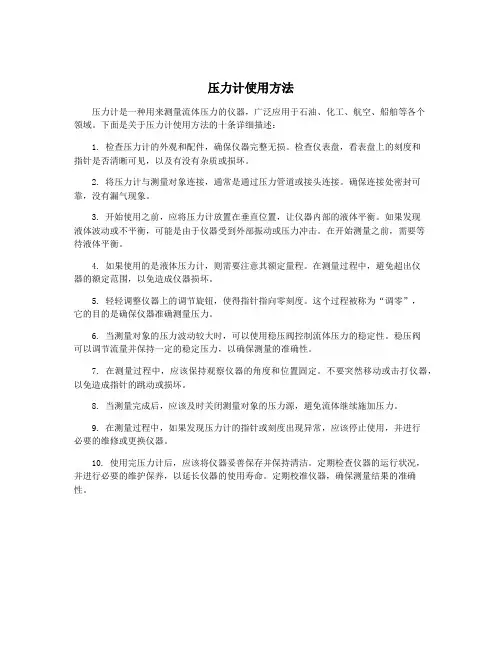

压力计使用方法压力计是一种用来测量流体压力的仪器，广泛应用于石油、化工、航空、船舶等各个领域。

下面是关于压力计使用方法的十条详细描述：1. 检查压力计的外观和配件，确保仪器完整无损。

检查仪表盘，看表盘上的刻度和指针是否清晰可见，以及有没有杂质或损坏。

2. 将压力计与测量对象连接，通常是通过压力管道或接头连接。

确保连接处密封可靠，没有漏气现象。

3. 开始使用之前，应将压力计放置在垂直位置，让仪器内部的液体平衡。

如果发现液体波动或不平衡，可能是由于仪器受到外部振动或压力冲击。

在开始测量之前，需要等待液体平衡。

4. 如果使用的是液体压力计，则需要注意其额定量程。

在测量过程中，避免超出仪器的额定范围，以免造成仪器损坏。

5. 轻轻调整仪器上的调节旋钮，使得指针指向零刻度。

这个过程被称为“调零”，它的目的是确保仪器准确测量压力。

6. 当测量对象的压力波动较大时，可以使用稳压阀控制流体压力的稳定性。

稳压阀可以调节流量并保持一定的稳定压力，以确保测量的准确性。

7. 在测量过程中，应该保持观察仪器的角度和位置固定。

不要突然移动或击打仪器，以免造成指针的跳动或损坏。

8. 当测量完成后，应该及时关闭测量对象的压力源，避免流体继续施加压力。

9. 在测量过程中，如果发现压力计的指针或刻度出现异常，应该停止使用，并进行必要的维修或更换仪器。

10. 使用完压力计后，应该将仪器妥善保存并保持清洁。

定期检查仪器的运行状况，并进行必要的维护保养，以延长仪器的使用寿命。

定期校准仪器，确保测量结果的准确性。

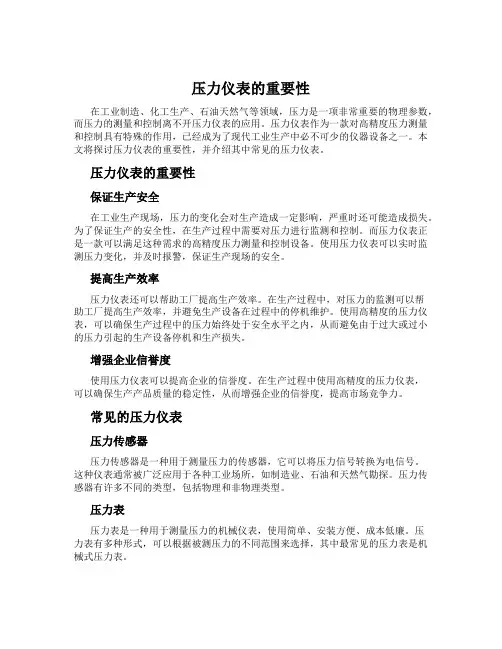

压力仪表的重要性在工业制造、化工生产、石油天然气等领域，压力是一项非常重要的物理参数，而压力的测量和控制离不开压力仪表的应用。

压力仪表作为一款对高精度压力测量和控制具有特殊的作用，已经成为了现代工业生产中必不可少的仪器设备之一。

本文将探讨压力仪表的重要性，并介绍其中常见的压力仪表。

压力仪表的重要性保证生产安全在工业生产现场，压力的变化会对生产造成一定影响，严重时还可能造成损失。

为了保证生产的安全性，在生产过程中需要对压力进行监测和控制。

而压力仪表正是一款可以满足这种需求的高精度压力测量和控制设备。

使用压力仪表可以实时监测压力变化，并及时报警，保证生产现场的安全。

提高生产效率压力仪表还可以帮助工厂提高生产效率。

在生产过程中，对压力的监测可以帮助工厂提高生产效率，并避免生产设备在过程中的停机维护。

使用高精度的压力仪表，可以确保生产过程中的压力始终处于安全水平之内，从而避免由于过大或过小的压力引起的生产设备停机和生产损失。

增强企业信誉度使用压力仪表可以提高企业的信誉度。

在生产过程中使用高精度的压力仪表，可以确保生产产品质量的稳定性，从而增强企业的信誉度，提高市场竞争力。

常见的压力仪表压力传感器压力传感器是一种用于测量压力的传感器，它可以将压力信号转换为电信号。

这种仪表通常被广泛应用于各种工业场所，如制造业、石油和天然气勘探。

压力传感器有许多不同的类型，包括物理和非物理类型。

压力表压力表是一种用于测量压力的机械仪表，使用简单、安装方便、成本低廉。

压力表有多种形式，可以根据被测压力的不同范围来选择，其中最常见的压力表是机械式压力表。

压力计压力计是一种比较简单的压力仪表，主要用于测量正压力。

它的结构相对比较简单。

通过推动和收缩一个膨胀的弹性膜来检测压力变化。

压力计主要用于小型和低压的场合。

总结压力仪表在工业生产中的重要性不言而喻。

它可以通过实时监测压力变化，提高生产效率和保障生产安全，从而增强企业的竞争力和市场信誉。

hc_y820数字电接点压力表使用说明书摘要：1.产品简介2.产品特点3.安装与使用4.维护与保养5.安全注意事项6.故障处理与排除7.联系我们正文：【产品简介】hc_y820 数字电接点压力表是一款高精度、高稳定性的压力测量仪表，适用于各种工业场合，如石油、化工、冶金、电力等。

该产品具有多种信号输出方式，能够满足不同用户的需求。

【产品特点】hc_y820 数字电接点压力表具有以下特点：1.高精度：采用先进的传感器技术，测量精度高达0.1%。

2.高稳定性：具有良好的抗干扰性能，可在各种恶劣环境下稳定工作。

3.多功能：具备多种信号输出方式，如4-20mA、0-10V 等。

4.易于安装：产品采用一体化设计，安装简便，可直接接入现有系统。

【安装与使用】1.安装：根据现场实际情况，选择合适的安装方式。

在安装过程中，应确保仪表不受机械振动和电磁干扰的影响。

2.使用：接通电源后，打开仪表开关，即可进行压力测量。

在使用过程中，应注意保持仪表的清洁和避免受到损坏。

【维护与保养】1.定期检查：建议每隔半年对仪表进行一次全面检查，确保其正常运行。

2.清洁：使用柔软的布轻轻擦拭仪表表面，避免使用有腐蚀性的清洁剂。

3.保养：定期对仪表进行校准，以保证测量精度。

【安全注意事项】1.在使用过程中，应严格遵守相关安全规定，避免触电等危险。

2.在安装和维护仪表时，应确保电源已经切断，避免意外触电。

3.如发现仪表存在异常现象，应立即停止使用，并联系专业人员进行处理。

【故障处理与排除】1.故障现象：仪表无法正常工作。

故障原因：电源故障、连接线路松动、传感器故障等。

排除方法：检查电源是否正常，连接线路是否松动，更换传感器等。

2.故障现象：测量数据不准确。

故障原因：传感器故障、校准不准确等。

排除方法：更换传感器，重新进行校准。

【联系我们】如果您在使用过程中遇到任何问题，或者需要购买、维修等服务，请随时联系我们。

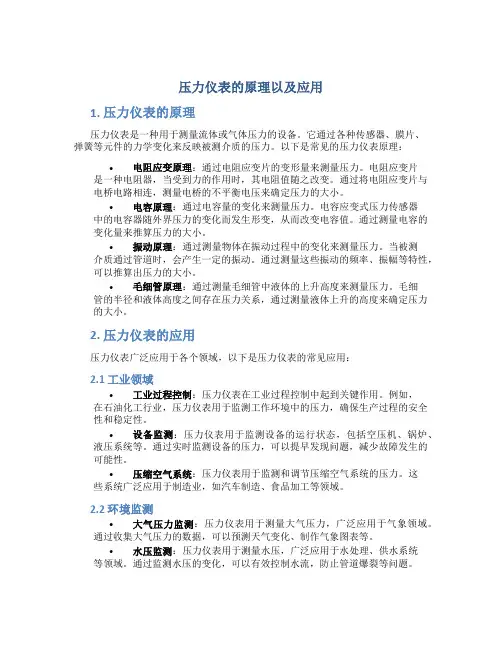

压力仪表的原理以及应用1. 压力仪表的原理压力仪表是一种用于测量流体或气体压力的设备。

它通过各种传感器、膜片、弹簧等元件的力学变化来反映被测介质的压力。

以下是常见的压力仪表原理：•电阻应变原理：通过电阻应变片的变形量来测量压力。

电阻应变片是一种电阻器，当受到力的作用时，其电阻值随之改变。

通过将电阻应变片与电桥电路相连，测量电桥的不平衡电压来确定压力的大小。

•电容原理：通过电容量的变化来测量压力。

电容应变式压力传感器中的电容器随外界压力的变化而发生形变，从而改变电容值。

通过测量电容的变化量来推算压力的大小。

•振动原理：通过测量物体在振动过程中的变化来测量压力。

当被测介质通过管道时，会产生一定的振动。

通过测量这些振动的频率、振幅等特性，可以推算出压力的大小。

•毛细管原理：通过测量毛细管中液体的上升高度来测量压力。

毛细管的半径和液体高度之间存在压力关系，通过测量液体上升的高度来确定压力的大小。

2. 压力仪表的应用压力仪表广泛应用于各个领域，以下是压力仪表的常见应用：2.1 工业领域•工业过程控制：压力仪表在工业过程控制中起到关键作用。

例如，在石油化工行业，压力仪表用于监测工作环境中的压力，确保生产过程的安全性和稳定性。

•设备监测：压力仪表用于监测设备的运行状态，包括空压机、锅炉、液压系统等。

通过实时监测设备的压力，可以提早发现问题，减少故障发生的可能性。

•压缩空气系统：压力仪表用于监测和调节压缩空气系统的压力。

这些系统广泛应用于制造业，如汽车制造、食品加工等领域。

2.2 环境监测•大气压力监测：压力仪表用于测量大气压力，广泛应用于气象领域。

通过收集大气压力的数据，可以预测天气变化、制作气象图表等。

•水压监测：压力仪表用于测量水压，广泛应用于水处理、供水系统等领域。

通过监测水压的变化，可以有效控制水流，防止管道爆裂等问题。

2.3 医疗行业•血压测量：血压计是一种常见的压力仪表，用于测量人体的血压。

通过测量血液对动脉壁的压力，可以评估人体的血压情况，监测心血管健康。

压力仪表的选用原则
压力仪表的选用原则包括以下几点：
1. 测量范围：根据实际需要选择测量范围，确保仪表能够覆盖所需测量的压力范围。

2. 准确度：选用具有合适的准确度的仪表，确保测量结果能够满足精度要求。

3. 工作条件：考虑仪表的耐压性能、工作温度范围等，确保仪表能够在实际工作条件下正常运行。

4. 可靠性：选择具有良好可靠性的仪表，确保其能够长时间稳定工作，减少故障和维修次数。

5. 维护和校准：考虑仪表的维护和校准需求，选择易于维护和校准的仪表，减少维修和校准的成本和时间。

6. 成本：根据实际预算情况选择合适的仪表，确保仪表的性价比较高。

7. 应用环境：考虑仪表的防护等级、防爆性能等，选择适应于特定应用环境的仪表，确保安全可靠。

化工仪表分类及功能
化工仪表可以根据其测量原理和用途分类。

常见的化工仪表有以下几类：
1. 压力测量仪表：用于测量流体压力，常见的有压力传感器、压力变送器和压力表等。

其功能是测量流体的压力、监控系统的压力变化，用于控制和保护系统的安全运行。

2. 温度测量仪表：用于测量物体的温度，常见的有温度传感器、温度变送器和温度计等。

其功能是测量流体或物体的温度变化，用于控制和调节系统的温度。

3. 流量测量仪表：用于测量流体的流量，常见的有流量计和流量变送器等。

其功能是测量流体的流量变化，用于控制和优化系统的流体运行。

4. 液位测量仪表：用于测量容器内的液位高度，常见的有液位传感器、液位变送器和液位计等。

其功能是测量容器内液体的高度变化，用于监控和控制系统的液位。

5. 分析仪表：用于分析流体或物体中的化学成分和性质，常见的有pH计、溶解氧仪、气体色谱仪等。

其功能是分析流体或
物体中的化学成分，用于质量控制和过程优化。

6. 控制仪表：用于监控和调节化工过程中的各个参数，常见的有PID控制器、PLC和DCS系统等。

其功能是根据测量仪表
的信号进行自动或手动控制，保持化工过程的稳定和优化。

压力表-百度百科
压力表顾名思义，是实现对于压力的测量的仪表体系，在工业的过程当中具有重要的意义和价值。

压力表按用途可以划分为很多个类型，例如：普通压力表，氮压力表以及氧气压力表等等。

在对于工业生产及设备使用当中，压力表作为计量器具是对于锅炉等特种设备检测不能缺少的部分，也是设备的眼睛。

现阶段随着我国经济的快速稳定发展，我国工业生产区域当中的覆盖面积以及相应的影响力不断增加，压力表当中被大量的使用在各个产业当中，由于其本身的压力表的生产以及材质的差异性，或者使用时间过长导致出现老化的情况，直接导致了最终的数据缺乏稳定性和准确性，使得工业生产也相应地存在严重的隐患，怎样检定和落实校准压力表成为了需要解决的核心问题。

1、压力表的基本结构
压力表本身主要是依靠具有弹性的元器件作为相应的敏感元件，实现对于周围超过环境压力的仪表检测分析，自身的应用是非常广泛的，在我国大部分的工业和科学研究当中都具有大量的应用。

自身在热力管网以及油气输送当中都具有大量的使用，特别是在工业的过程控制当中，因为机械师的压力表自身的弹性敏感元器件都具有很强的机械强度，方便生产，导致机械式的压力表应用越发完善。

2、工作原理
对于具体的工业过程的控制体系以及相应的技术测量模式当中，其本
身因为机械压力表当中的弹性的敏感元器件自身的机械强度明显较高，生产快速方便，导致机械的压力表当下的运用越来越高效。

压力检测仪表的分类压力检测仪表是一种广泛应用于各种工业领域的仪器设备，其作用是测量流体管道中的压力和流量等参数。

根据其使用场景和测量对象的不同，压力检测仪表可以分为多种不同的类型。

下面将为您介绍几种常见的压力检测仪表分类。

1. 机械式压力计机械式压力计是一种使用物理原理来测量压力的仪表。

其工作原理是利用弹性元件（例如弹簧）受到物理量的作用而产生变形，通过变形的大小来推算出压力的大小。

机械式压力计的测量范围通常在0-5000bar之间，适用于大多数常规压力测量应用。

2. 电子式压力计电子式压力计是一种利用电子技术来实现压力测量的仪表。

其工作原理是将物理量转换为电信号，并通过电路和芯片的处理和计算来实现压力的测量和显示。

相较于机械式压力计，电子式压力计具有更高的精度和更广泛的应用范围。

3. 智能型压力计智能型压力计是一种集成了多种功能的高级压力测量仪表。

除了具有压力测量功能以外，它还能够进行数据存储、数据处理、报警功能、远程通讯等。

智能型压力计通常具有更高的精度和更强的稳定性，并适用于更复杂的工业场景，如油气、化工等领域。

4. 差压传感器差压传感器是一种应用于流量测量的压力检测仪表。

其工作原理是在管道两侧放置压力传感器，并由差压传感器测量两侧压力差来推算出流量的大小。

差压传感器的测量范围通常比较低，适用于小口径、低速度的流体测量。

5. 液位传感器液位传感器是一种特殊的压力检测仪表，用于测量流体中的液位高度。

液位传感器通常是一种内置在容器内部的仪表，通过测量容器顶部和底部的压力差，推算出液位高度的大小。

液位传感器适用于各种液态媒介的液位测量，如水、油、酸碱液等。

第三章压力检测仪表压力是工业生产过程中重要工艺参数之一。

许多工艺过程只有在一定的压力条件下进行，才能取得预期的效果;压力的监控也是安全生产的保证。

压力的检测和控制是保证工业生产过程经济性和安全性的重要环节。

压力测量仪表还广泛地应用于流量和液位测量方面。

1．压力概念和单位压力概念：在工程上，“压力”定义为垂直均匀地作用于单位面积上的力，通常用P表示，对应于物理学中的压强。

单位：国际标准单位为帕斯卡，简称为帕，符号为Pa,加上词头又有千帕、兆帕等，我国规定帕斯卡为压力的法定单位.目前，工程技术中仍常用的单位还有工程大气压、物理大气压、巴、毫米水柱、毫米汞柱等。

在工程上，压力有几种不同的表示方法，并且有相应的测量仪表.(1)绝对压力被测介质作用在容器表面积上的全部压力称为绝对压力。

用来测量绝对压力的仪表，称为绝对压力表。

(2)大气压力由地球表面空气柱重量形成的压力,称为大气压力。

它随地理纬度、海拔高度及气象条件而变化，其值用气压计测定。

(3)表压力通常压力测量仪表是处于大气之中，则其测得的压力值等于绝对压力和大气压力之差，称为表压力.一般地说，常用的压力测量仪表测得的压力值均是表压力。

(4)真空度当绝对压力小于大气压力时，表压力为负值(负压力）,其绝对值称为真空度，用来测量真空度的仪表称为真空表。

(5)差压设备中两处的压力之差简称为差压。

生产过程中有时直接以差压作为工艺参数,差压测量还可作为流量和物位测量的间接手段。

压力检测的主要方法及分类：根据不同工作原理，主要的压力检测方法及分类有如下几种。

(1）重力平衡方法液柱式压力计基于液体静力学原理。

被测压力与一定高度的工作液体产生的重力相平衡，将被测压力转换为液柱高度来测量,其典型仪表是U形管压力计。

这类压力计的特点是结构简单、读数直观、价格低廉，但—般为就地测量，信号不能远传；可以测量压力、负压和压差;适合于低压测量,测量上限不超过0.1～0。

2 Mpa；精确度通常为0.02％～±0.15%。
