第四章 合金钢优秀课件 (2)
- 格式：ppt
- 大小：5.04 MB
- 文档页数：49
下载文档原格式
合集下载
合金钢资料PPT课件
① 1Cr18Ni9Ti性能：
a、高强度、高硬度、塑性韧性较好。良好的焊接性能和弯曲成型性；
b、-196~700℃，机械性能基本不变化；
0Cr19Ni9（-253 ℃）， 00Cr25Ni20（-269℃）
c、较高的耐腐蚀性，抗氧化性介质耐蚀能力强，抗还原性介质耐蚀能力差；
为加强抗还原性介质能力，常加入Mo、Cu， 1Cr18Ni8Mo2CuTi
.
1
二、典型元素
Cr：提高钢材耐酸性，改善抗高温氧化性能，主体元素（Cr≥13%） C+Cr碳化铬
Ni：主体元素，提高钢材耐蚀性（碱），改善低温脆性，降低马氏体 脆性；我国缺镍，故高镍钢产量很小，一般用节镍钢或无镍钢
Mn：脱氧除硫，提高强度硬度（Mn溶入铁素体引起固溶强化） Si：脱氧剂，提高钢材硬度，增加钢液流动性 Al：脱氧剂，细化晶粒，改善钢材低温脆性，提高抗高温氧化性能 Mo：提高强度硬度，对Cl-、Cl2耐蚀 Ti：脱氧剂，耐高温，抗晶间腐蚀
Ti+C→TiC，Nb+C→NbC
7.4.5 耐热钢：
普通碳钢在370℃以上机械性能大大降低，在570℃以上发生显著的氧化。
耐热性包括热安定性与抗热性
热安定性指金属对高温气体（O2、H2S、SO2、H2）腐蚀的抵抗能力 抗热性指金属在高温下对机械载荷的抵抗能力。
提高热安定性：加入Cr、Al、Si等元素，生成氧化膜，阻止接触腐蚀气体
编号方法：钢材含碳量 合金元素种类和数量 质量级别
1、钢号的首部数字表示含碳量
合金结构钢：两位数字表示平均含碳量的万分数，35CrMo
合金工具钢：一位数字表示平均含碳量的千分数，9CrSi
0：C%=0.03%~0.08%，低碳级
a、高强度、高硬度、塑性韧性较好。良好的焊接性能和弯曲成型性；
b、-196~700℃，机械性能基本不变化；
0Cr19Ni9（-253 ℃）， 00Cr25Ni20（-269℃）
c、较高的耐腐蚀性，抗氧化性介质耐蚀能力强，抗还原性介质耐蚀能力差；
为加强抗还原性介质能力，常加入Mo、Cu， 1Cr18Ni8Mo2CuTi
.
1
二、典型元素
Cr：提高钢材耐酸性，改善抗高温氧化性能，主体元素（Cr≥13%） C+Cr碳化铬
Ni：主体元素，提高钢材耐蚀性（碱），改善低温脆性，降低马氏体 脆性；我国缺镍，故高镍钢产量很小，一般用节镍钢或无镍钢
Mn：脱氧除硫，提高强度硬度（Mn溶入铁素体引起固溶强化） Si：脱氧剂，提高钢材硬度，增加钢液流动性 Al：脱氧剂，细化晶粒，改善钢材低温脆性，提高抗高温氧化性能 Mo：提高强度硬度，对Cl-、Cl2耐蚀 Ti：脱氧剂，耐高温，抗晶间腐蚀
Ti+C→TiC，Nb+C→NbC
7.4.5 耐热钢：
普通碳钢在370℃以上机械性能大大降低，在570℃以上发生显著的氧化。
耐热性包括热安定性与抗热性
热安定性指金属对高温气体（O2、H2S、SO2、H2）腐蚀的抵抗能力 抗热性指金属在高温下对机械载荷的抵抗能力。
提高热安定性：加入Cr、Al、Si等元素，生成氧化膜，阻止接触腐蚀气体
编号方法：钢材含碳量 合金元素种类和数量 质量级别
1、钢号的首部数字表示含碳量
合金结构钢：两位数字表示平均含碳量的万分数，35CrMo
合金工具钢：一位数字表示平均含碳量的千分数，9CrSi
0：C%=0.03%~0.08%，低碳级
第四章二元合金相图PPT课件
又因为：Q合金=QL+Qa 所以（QL+Qa ）% × b%=QL% × a%+Qa % × c%
由杠杆定律可算出在T1时液相和固相在合金中的质量 分数：
运用杠杆定律时要注意: 只适用于相图中两相区并且只能在平衡状态下使用。 杠杆定律的应用：
1、确定某一温度下两平衡相的成分 2、确定某一温度下两平衡相的相对量
（a）冷却曲线 （b）Cu-Ni相图
三、相律
相律是分析和使用相图的重要理论依据，它表示 在平衡条件下，系统的自由度数、组元数和平 衡相数之间的关系式。在衡压条件下，其数学 表达式为: f=c-p+1 式中 f－自由度数 c－组元数 p－平衡相数
第二节 二元合金相图的基本类型
一、匀晶相图及固溶体的结晶 Isomorphous Phase Diagrams
共晶合金组织的形态
( 机械混合物，两相交 替分布其中黑色片层为 α 相，白色基体为β 相）
（3）合金III的平衡结晶过程
（ 亚共晶合金）结晶过程分三个阶段，即匀晶反应+共晶反应 +二次结晶反应。
L
L+a初 L+a初+（ ac+βd)
a初+（ ac+βd)
（ a初+βII）+（ a+β）
合金的室温 和β。
其结晶过程与合金iii相似只是匀晶产物为初晶二次结晶产物为4合金的平衡结晶过程进化心理学综合了进化生物学的各种理论和当代心理学的研究法则主张用进化论的视野来看待和研究人格问题为人格心理学核心概念的建构提供了一个系统的框架
工程材料与热加工基础
The Fundamentals of Engineering Materials & Heat
由杠杆定律可算出在T1时液相和固相在合金中的质量 分数：
运用杠杆定律时要注意: 只适用于相图中两相区并且只能在平衡状态下使用。 杠杆定律的应用：
1、确定某一温度下两平衡相的成分 2、确定某一温度下两平衡相的相对量
（a）冷却曲线 （b）Cu-Ni相图
三、相律
相律是分析和使用相图的重要理论依据，它表示 在平衡条件下，系统的自由度数、组元数和平 衡相数之间的关系式。在衡压条件下，其数学 表达式为: f=c-p+1 式中 f－自由度数 c－组元数 p－平衡相数
第二节 二元合金相图的基本类型
一、匀晶相图及固溶体的结晶 Isomorphous Phase Diagrams
共晶合金组织的形态
( 机械混合物，两相交 替分布其中黑色片层为 α 相，白色基体为β 相）
（3）合金III的平衡结晶过程
（ 亚共晶合金）结晶过程分三个阶段，即匀晶反应+共晶反应 +二次结晶反应。
L
L+a初 L+a初+（ ac+βd)
a初+（ ac+βd)
（ a初+βII）+（ a+β）
合金的室温 和β。
其结晶过程与合金iii相似只是匀晶产物为初晶二次结晶产物为4合金的平衡结晶过程进化心理学综合了进化生物学的各种理论和当代心理学的研究法则主张用进化论的视野来看待和研究人格问题为人格心理学核心概念的建构提供了一个系统的框架
工程材料与热加工基础
The Fundamentals of Engineering Materials & Heat

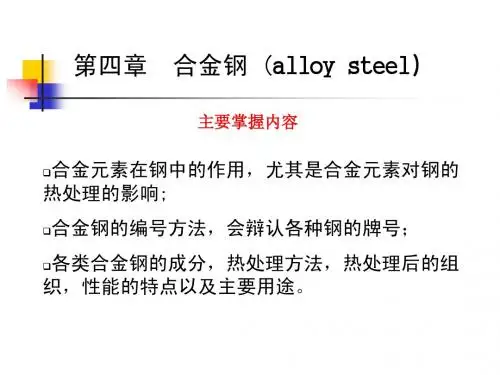

第四章合金钢1-wg
主要掌握内容一合金元素在钢中的作用一合金元素改善钢的热处理性能细化奥氏体晶粒回火转变的影响细化奥氏体晶粒vtinbzral等元素可形成vcticaln等化合物比fec更加难溶解成为坚固的质点钉住晶界阻碍晶粒长大a体晶粒晶界迁移长大化合物质点硬质点对晶界的钉扎作用pinningeffect1除co以外所有合金元素都使c曲线右移从而使临界冷却速度vk下降过冷奥氏体a稳定淬透性提高ni29ni46k22wcrmn可使c曲线右移并改变形状如图所示
金属间化合物：FeSi、Ni3Ti等，提高钢的高温蠕变抗力；
二、合金钢的分类及牌号
（一）合金结构钢 1. 牌号的表示方法： 数字＋合金元素符号＋数字
主加合金元素 以万分数表示该钢平均 碳含量 以％表示合金元 素含量
例如：60Si2Mn
C＝60/10000＝0.6%； Si＝2%； Mn<1.5%；
用20CrMnTi钢制造汽车变速箱齿轮的热处理工艺曲线分析
（1)制造工艺路线
锻坯→正火→加工齿形→局部镀铜→渗碳 →预冷淬火＋低回→喷丸→磨齿；
T℃ 950～970℃ 正火 58～60HRC 35～45HRC 930～940℃ 渗碳 870～880℃预冷
Ac3
（2）热处理工艺曲线
Ms
油
淬 200℃ 回火
回火转变的影响
细化奥氏体晶粒
V、Ti、Nb、Zr、Al等元素，可形成VC、TiC、AlN等化合 物，比Fe3C更加难溶解，成为坚固的质点，钉住晶界， 阻碍晶粒长大 。
A体晶粒 晶界迁移长大
化合物质点
硬质点对晶界的钉扎作用（ pinning effect ）
晶界
硬质点 E
晶界能量变化
提高钢的淬透性
低合金结构钢 合金渗碳钢 合金调质钢 合金弹簧钢 滚动轴承钢
金属间化合物：FeSi、Ni3Ti等，提高钢的高温蠕变抗力；
二、合金钢的分类及牌号
（一）合金结构钢 1. 牌号的表示方法： 数字＋合金元素符号＋数字
主加合金元素 以万分数表示该钢平均 碳含量 以％表示合金元 素含量
例如：60Si2Mn
C＝60/10000＝0.6%； Si＝2%； Mn<1.5%；
用20CrMnTi钢制造汽车变速箱齿轮的热处理工艺曲线分析
（1)制造工艺路线
锻坯→正火→加工齿形→局部镀铜→渗碳 →预冷淬火＋低回→喷丸→磨齿；
T℃ 950～970℃ 正火 58～60HRC 35～45HRC 930～940℃ 渗碳 870～880℃预冷
Ac3
（2）热处理工艺曲线
Ms
油
淬 200℃ 回火
回火转变的影响
细化奥氏体晶粒
V、Ti、Nb、Zr、Al等元素，可形成VC、TiC、AlN等化合 物，比Fe3C更加难溶解，成为坚固的质点，钉住晶界， 阻碍晶粒长大 。
A体晶粒 晶界迁移长大
化合物质点
硬质点对晶界的钉扎作用（ pinning effect ）
晶界
硬质点 E
晶界能量变化
提高钢的淬透性
低合金结构钢 合金渗碳钢 合金调质钢 合金弹簧钢 滚动轴承钢

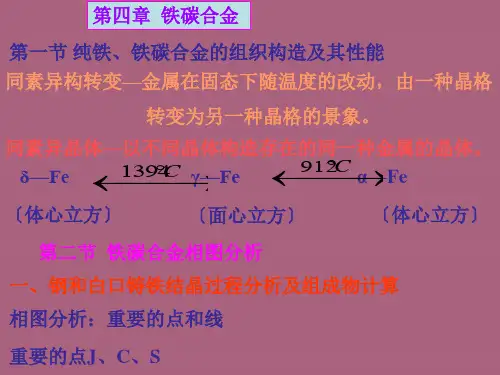

工程材料 第四章 铁碳合金ppt课件
重要的点J、C、S
A A
A 室温
A
A+Fe3CⅡ+ Ld
P+Fe3CⅡ+L′ d
L+Fe3C Ⅰ
J点为包晶点 ， 反响式： LBH 14 9 C 5 A J
C点为共晶点 ，反响式：LC 11 4C 8AEF3eC(共晶渗碳
S点为共析点 ，反响式：AS 72 7CFPFe3C(共析渗
重要的线： ABCD—液相线； AHJECF—固相线； 程度线HJB—包晶线；程度线ECF—共晶线； 程度线PSK —共析反响线〔A1 线〕； GS—合金冷却时自A中开场析出F的临界温度线〔A3线〕; ES—碳在A中的固溶 线〔Acm线〕 ； PQ—碳在F中的固溶线。
0.35%；它能溶于F中，使F强化，从而使钢的强度、硬
度、弹性提高，而塑性、韧性降低。 〔3〕硫的影响 硫在钢中是有害杂质，它不溶于铁，而以FeS方式存在，
会使钢产生热脆性。
〔4〕磷的影响 磷在钢中是有害杂质，它 全部溶于铁素体中，虽可使
铁素体的强度、硬度有所提高，但却使室温下钢的塑性、 韧性急剧降低，并使钢产生冷脆性。
在运用此相图时应留意以下两点： 〔1〕此相图只反映铁碳二元合金中相的平衡形状，如含
其它元素，相图将发生变化。 〔2〕此相图反映的是平衡条件下铁碳合金中相的形状，
假设冷却或加热速度较快时，其组织转变就不能只 用
相图来分析了。
第三节 碳钢 一、钢中常存杂质元素的影响 〔1〕锰的影响
在钢中它是一种有益元素，在碳钢中含锰量通常＜
其钢号以“已〞或“B〞字加上阿拉伯数字表示，共有 7级即B1、B2、B3 、… B7〔或已1、已2、已3、 …已7〕， 数字愈大的已类钢，其含碳量愈高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四章 合金钢
绪论 第一章 第二章 第三章 第四章 第五章 第六章
合金钢
第四章 合金钢
( Alloyed Steel )
➢本章教学目的及要求
1 了解钢的分类编号原则 2 了解合金元素在钢中所起作用的基本规律 3 会识别钢的牌号并知会其用途 4 掌握典型钢种的性能、成份及HT特点
➢ 内容
1 钢的分类及编号 2 钢的合金化原理 3 合金结构钢 4 合金工具钢 5 特殊性能钢
2、提高钢的淬透性
强 B少、Mo、Mn、Cr、Ni、Si （大多非K元素）
使过冷A稳定性↑→ VK↓→淬透性↑
3、对残余A体的影响 大多Me使Ms ↓Mz↓→A’%↑
绪论 第一章 第二章 第三章 第四章 第五章 第六章
合金钢
4、对回火转变的影响
1）Me提高回火稳定性
阻碍回火转变的能力（回火抗力）
机理
绪论 第一章 第二章 第三章 第四章 第五章 第六章
合金钢
一、钢的分类
第一节 概述
1 按金相划分 2 按化学成分划分
低碳钢 碳 钢 中碳钢
高碳钢
＜0.25%C 0.25-0.6%C 0.6-1.4%C
低合金钢 合金钢 中合金钢
高合金钢
3 按用途划分 结构钢 工具钢 特殊性能钢
＜5% Me
5-10%Me ＞10%Me
合金钢
（1）只有当Me在加热时溶入A体后才能 显示其作用 （2）多种少量Me （多元少量）的作用大 于单一大量Me的作用 （3）合金钢的成份搭配
C%+主加元素+辅加元素 例如 结构钢：
主加元素 提高淬透性的Me 辅加元素 细化晶粒、提高回稳、防止回脆等Me
绪论 第一章 第二章 第三章 第四章 第五章 第六章
合金钢
第三节 合金结构钢 ( Alloy Constructional Steel ) 凡属用来制造机械零件以及工程结构的钢
工程结构用钢 ➢普通低合金钢
机器零件用钢 ➢ 合金渗碳钢 ➢ 合金调质钢 ➢ 弹簧钢 ➢ 滚动轴承钢 ➢ 易切削钢
绪论 第一章 第二章 第三章 第四章 第五章 第六章
合金钢
一、工程结构用钢
E、S点左移 W18Cr4V C%=0.8% 组织中有Ld’莱氏体钢 3Cr2W8V 0.3%C 是过共析钢
绪论 第一章 第二章 第三章 第四章 第五章 第六章
合金钢
三、Me对热处理的影响
1、对A体的晶粒度的影响
Ti、Zr、V、Nb、Al （大多K形成元素）
强
机理
1）Me阻碍原子扩散→A不易长大 2）K难于分解，阻碍A体长大
2 工具钢
（1）优质碳素工具钢
T＋数字+A
高级
T8 T12A
碳素
C含量 千分之一标记
（2）合金工具钢（制做工、模、量具的钢种）
＜1%C 一位数字+Me+数字 9CrSi 3Cr2W8V
≥1%C Me+数字
Cr12MoV CrMn
特例 W18Cr4V
绪论 第一章 第二章 第三章 第四章 第五章 第六章
合金钢
2 合金化特点
低碳（≤0.2%）+主加元素Mn Si+辅加元素
Ti V Nb Al Cu P
新牌号 老牌号
Q295
Q345 Q390
09MnV 12Mn 16Mn 15MnTi
2、形成合金碳化物（K）
Ti Zr V Nb W Mo Cr Mn 强
特点：
1）K稳定性↑TiC（分解1000℃） 难溶入A、难聚长大 2）HRC↑ HV ≈2900 （HRC≈236 ）是Fe3C的三倍
二、Me对Fe-Fe3C相图的影响 1、扩大A体区
Ni Mn Co C N Cu
2、缩小A体区（扩大F区）
3 按质量划分（S%、P%）
绪论 第一章 第二章 第三章 第四章 第五章 第六章
合金钢
二、钢的编号
1 结构钢
用于制造各种工程构件、机械零件的钢种 一般为低、中碳钢
（1）碳素结构钢 ➢普通碳素结构钢（普碳钢） 型、板材供给，做各种工程构件。大量、价廉
s Q235-A·F
MPa
沸腾钢 等级
≤275 碳素 ≥295 合金
船舶、容器、桥梁、车辆、建筑等工程构件用钢 普通碳素构钢 Q195～Q275 普通低合金钢 Q295～Q460
1 分类
F+P钢 1）金相组织划分 B体钢
M体钢 2）用途划分 钢筋钢 低温钢 耐蚀钢 钢轨钢等
2 性能要求
1）良好的力学性能 2）良好的焊接性、加工成型性 3）良好的抗大气、海洋腐蚀性
绪论 第一章 第二章 第三章 第四章 第五章 第六章
1）阻碍C原子扩散→阻碍M分解 2）K稳定不易聚集长大
钢种
HRC 回火温度 回火抗力
T8（0.8%C）
63 ≤250℃
差
W18Cr4V （0.8%C） 63 560℃
高
结构钢 回火抗力→回火稳定性 工具钢 回火抗力→热硬性（红硬性）
2）产生二次硬化
3）回火脆性
绪论 第一章 第二章 第三章 第四章 第五章 第六章
合金钢
第二节 钢的合金化原理
与合金钢相比较，碳钢有以下不足： 1）淬透性差，不能保证件截互性能均匀 2）强度低，承受不了高负荷 3）热硬性↓，当工作T>250℃ HRC↓ 4）不具备特殊的物化性能 为了改善其性能，在炼钢时有意的加入一些Me形成合金钢
Me在钢中起什么作用？
一、 Me对钢中基本相的影响
Me与C的親合能力的大小有两种情况 碳化物形成元素 Ti Zr V Nb W Mo Cr Mn 非碳化物形成元素 Si N Al Ni
假定 合金在固态下有F、Fe3C二相共存
Me的分布主要有二种倾向：溶入F、形成合金碳化物
绪论 第一章 第二章 第三章 第四章 第五章 第六章
合金钢
1、形成合金F体
Si、Ni、Al等（非碳化物形成元素）→溶入F体→合金F体 Me%↑→HB↑，但AK↓ 其作用远不及C%
➢优质碳素结构钢（做机器零件）
两位阿拉伯数字表达 45 65 含碳量以万分之一标记
绪论 第一章 第二章 第三章 第四章 第五章 第六章
合金钢
（2）合金结构钢
两位数字＋合金元素符号＋数字
பைடு நூலகம்
含碳量（同上）
% Me含量 ≤1.5 不标 1.5～2.5 2
60Si2Mn Fe-0.6%C-2%Si-1%Mn
Cr Mo W V Ti Si等
绪论 第一章 第二章 第三章 第四章 第五章 第六章
合金钢
➢ 形成某种特殊性能的钢 A体钢 Mn13 1Cr18Ni9 F体钢 Cr17 ➢ 改变临界温度 扩大A体区，A1 A3↓ 65Mn 过热敏感性 缩小A体区，A1 A3↑ 合金钢的HT温度高 ➢ 改变共析，共晶成份
绪论 第一章 第二章 第三章 第四章 第五章 第六章
合金钢
第四章 合金钢
( Alloyed Steel )
➢本章教学目的及要求
1 了解钢的分类编号原则 2 了解合金元素在钢中所起作用的基本规律 3 会识别钢的牌号并知会其用途 4 掌握典型钢种的性能、成份及HT特点
➢ 内容
1 钢的分类及编号 2 钢的合金化原理 3 合金结构钢 4 合金工具钢 5 特殊性能钢
2、提高钢的淬透性
强 B少、Mo、Mn、Cr、Ni、Si （大多非K元素）
使过冷A稳定性↑→ VK↓→淬透性↑
3、对残余A体的影响 大多Me使Ms ↓Mz↓→A’%↑
绪论 第一章 第二章 第三章 第四章 第五章 第六章
合金钢
4、对回火转变的影响
1）Me提高回火稳定性
阻碍回火转变的能力（回火抗力）
机理
绪论 第一章 第二章 第三章 第四章 第五章 第六章
合金钢
一、钢的分类
第一节 概述
1 按金相划分 2 按化学成分划分
低碳钢 碳 钢 中碳钢
高碳钢
＜0.25%C 0.25-0.6%C 0.6-1.4%C
低合金钢 合金钢 中合金钢
高合金钢
3 按用途划分 结构钢 工具钢 特殊性能钢
＜5% Me
5-10%Me ＞10%Me
合金钢
（1）只有当Me在加热时溶入A体后才能 显示其作用 （2）多种少量Me （多元少量）的作用大 于单一大量Me的作用 （3）合金钢的成份搭配
C%+主加元素+辅加元素 例如 结构钢：
主加元素 提高淬透性的Me 辅加元素 细化晶粒、提高回稳、防止回脆等Me
绪论 第一章 第二章 第三章 第四章 第五章 第六章
合金钢
第三节 合金结构钢 ( Alloy Constructional Steel ) 凡属用来制造机械零件以及工程结构的钢
工程结构用钢 ➢普通低合金钢
机器零件用钢 ➢ 合金渗碳钢 ➢ 合金调质钢 ➢ 弹簧钢 ➢ 滚动轴承钢 ➢ 易切削钢
绪论 第一章 第二章 第三章 第四章 第五章 第六章
合金钢
一、工程结构用钢
E、S点左移 W18Cr4V C%=0.8% 组织中有Ld’莱氏体钢 3Cr2W8V 0.3%C 是过共析钢
绪论 第一章 第二章 第三章 第四章 第五章 第六章
合金钢
三、Me对热处理的影响
1、对A体的晶粒度的影响
Ti、Zr、V、Nb、Al （大多K形成元素）
强
机理
1）Me阻碍原子扩散→A不易长大 2）K难于分解，阻碍A体长大
2 工具钢
（1）优质碳素工具钢
T＋数字+A
高级
T8 T12A
碳素
C含量 千分之一标记
（2）合金工具钢（制做工、模、量具的钢种）
＜1%C 一位数字+Me+数字 9CrSi 3Cr2W8V
≥1%C Me+数字
Cr12MoV CrMn
特例 W18Cr4V
绪论 第一章 第二章 第三章 第四章 第五章 第六章
合金钢
2 合金化特点
低碳（≤0.2%）+主加元素Mn Si+辅加元素
Ti V Nb Al Cu P
新牌号 老牌号
Q295
Q345 Q390
09MnV 12Mn 16Mn 15MnTi
2、形成合金碳化物（K）
Ti Zr V Nb W Mo Cr Mn 强
特点：
1）K稳定性↑TiC（分解1000℃） 难溶入A、难聚长大 2）HRC↑ HV ≈2900 （HRC≈236 ）是Fe3C的三倍
二、Me对Fe-Fe3C相图的影响 1、扩大A体区
Ni Mn Co C N Cu
2、缩小A体区（扩大F区）
3 按质量划分（S%、P%）
绪论 第一章 第二章 第三章 第四章 第五章 第六章
合金钢
二、钢的编号
1 结构钢
用于制造各种工程构件、机械零件的钢种 一般为低、中碳钢
（1）碳素结构钢 ➢普通碳素结构钢（普碳钢） 型、板材供给，做各种工程构件。大量、价廉
s Q235-A·F
MPa
沸腾钢 等级
≤275 碳素 ≥295 合金
船舶、容器、桥梁、车辆、建筑等工程构件用钢 普通碳素构钢 Q195～Q275 普通低合金钢 Q295～Q460
1 分类
F+P钢 1）金相组织划分 B体钢
M体钢 2）用途划分 钢筋钢 低温钢 耐蚀钢 钢轨钢等
2 性能要求
1）良好的力学性能 2）良好的焊接性、加工成型性 3）良好的抗大气、海洋腐蚀性
绪论 第一章 第二章 第三章 第四章 第五章 第六章
1）阻碍C原子扩散→阻碍M分解 2）K稳定不易聚集长大
钢种
HRC 回火温度 回火抗力
T8（0.8%C）
63 ≤250℃
差
W18Cr4V （0.8%C） 63 560℃
高
结构钢 回火抗力→回火稳定性 工具钢 回火抗力→热硬性（红硬性）
2）产生二次硬化
3）回火脆性
绪论 第一章 第二章 第三章 第四章 第五章 第六章
合金钢
第二节 钢的合金化原理
与合金钢相比较，碳钢有以下不足： 1）淬透性差，不能保证件截互性能均匀 2）强度低，承受不了高负荷 3）热硬性↓，当工作T>250℃ HRC↓ 4）不具备特殊的物化性能 为了改善其性能，在炼钢时有意的加入一些Me形成合金钢
Me在钢中起什么作用？
一、 Me对钢中基本相的影响
Me与C的親合能力的大小有两种情况 碳化物形成元素 Ti Zr V Nb W Mo Cr Mn 非碳化物形成元素 Si N Al Ni
假定 合金在固态下有F、Fe3C二相共存
Me的分布主要有二种倾向：溶入F、形成合金碳化物
绪论 第一章 第二章 第三章 第四章 第五章 第六章
合金钢
1、形成合金F体
Si、Ni、Al等（非碳化物形成元素）→溶入F体→合金F体 Me%↑→HB↑，但AK↓ 其作用远不及C%
➢优质碳素结构钢（做机器零件）
两位阿拉伯数字表达 45 65 含碳量以万分之一标记
绪论 第一章 第二章 第三章 第四章 第五章 第六章
合金钢
（2）合金结构钢
两位数字＋合金元素符号＋数字
பைடு நூலகம்
含碳量（同上）
% Me含量 ≤1.5 不标 1.5～2.5 2
60Si2Mn Fe-0.6%C-2%Si-1%Mn
Cr Mo W V Ti Si等
绪论 第一章 第二章 第三章 第四章 第五章 第六章
合金钢
➢ 形成某种特殊性能的钢 A体钢 Mn13 1Cr18Ni9 F体钢 Cr17 ➢ 改变临界温度 扩大A体区，A1 A3↓ 65Mn 过热敏感性 缩小A体区，A1 A3↑ 合金钢的HT温度高 ➢ 改变共析，共晶成份
