景德镇陶瓷学院《窑炉课程设计》说明书题目：年产780万件汤盘天然气隧道窑设计学号：2019xxxxxx姓名：xxx院（系）：材料学院专业：无机非金属材料科学与工程指导教师：xxxxxx二○一四年十月二十四日1、前言 (1)2、设计任务书（由教师给定） (2)3、窑体主要尺寸的确定 (3)3.1、窑内宽的确定 (3)3.2、窑体长度的确定 (4)3.3、窑内高的确定 (5)4、烧成制度的确定 (6)5、工作系统的确定 (7)5.1、排烟系统 (7)5.2、燃烧系统 (7)5.3、冷却系统 (7)5.4、传动系统 (7)5.5、窑体附属结构 (8)5.5.1、事故处理孔 (8)5.5.2、测温测压孔及观察孔 (9)5.5.3、膨胀缝 (9)5.5.4、挡墙 (9)5.6、窑体加固钢架结构形式 (9)6、燃料燃烧计算 (10)6.1、空气量 (10)6.2、烟气量 (10)6.3、燃烧温度 (10)7、窑体材料及厚度的确定 (12)8、热平衡计算 (14)8.1、预热带及烧成带热平衡计算 (14)8.1.1、热平衡计算基准及范围 (14)8.1.2、热平衡框图 (14)8.1.3、热收入项目 (15)8.1.4、热支出项目 (16)8.1.5、列出热平衡方程式 (21)8.1.6、列出预热带烧成带热平衡表 (22)8.2、冷却带热平衡 (23)8.2.1热平衡计算基准及范围 (23)8.2.2热平衡框图 (23)8.2.3热收入项目 (23)8.2.4热支出项目 (24)8.2.5列出热平衡方程式 (26)8.2.6列出预热带烧成带热平衡表 (27)9、烧嘴的选用 (28)9.1、每个烧嘴所需的燃烧能力 (28)9.2、每个烧嘴所需的油（气）压 (28)9.3、烧嘴的选用 (28)10、参考文献 (29)1前言陶瓷工业窑炉是陶瓷工业生产中最重要的工艺设备之一，对陶瓷产品的产量、质量以及成本起着关键性的作用。

《窑炉课程设计》说明书题目：年产50万件卫生洁具隧道窑设计目录前言一原始资料二窑体主要尺寸的确定2.1窑主要尺寸的确定2.2 推车时间三工作系统的初步确定3.1 窑体3.2燃烧系统3.3 排烟系统3.4 冷却系统3.5 检查坑道和事故处理孔3.6 测温孔及观察孔3.7测压孔3.8 钢架四窑体材料和厚度的确定五燃料燃烧计算5.1 助燃空气量计算5.2 烟气量计算5.3 燃烧温度计算六热平衡的计算6.1 计算基准6.2 热收入项目6.3热支出6.4 列热平衡方程式6.5 预热带和烧成带热平衡表七冷却带热平衡的计算7.1 计算基准7.2 热收入项目7.3 热支出项目7.4 列热平衡方程式7.5 冷却带热平衡表八排烟系统设计与计算8.1 排烟系统的设计8.2 阻力计算8.3 风机选型九总结一原始资料1.1 原始数据卫生洁具坯体组成（%）图1-1 坯体组成年产量：50万件/年产品名称：卫生洁具年工作日：350天/年成品率：95%燃料：城市天然气35500制品入窑水分：1%燃烧曲线：20～970℃ 5.5h970～1280℃ 2.6h1280℃ 1.5h1280～80℃ 7.4h最高烧成温度1280℃烧成周期17h窑型选择：卫生洁具是大件，所以采用普通窑车隧道窑二窑体主要尺寸的确定2.1 窑主要尺寸的确定为使装车方便，并且使窑内温度均匀，快速烧成，采用单层装车的办法，即窑车上只放一层制品。

根据几种方法确定：窑车长×宽=1500×3300mm 平均每车装制品15件，制品的平均质量为每件10kg，则每车装载量为150kg/车可以直接求出窑长：窑长L= [(生产任务×烧成时间)/(年工作日×24)] /（成品率×装成密度）=106m窑内容车数：n=106/1.5=71辆取要有效长为：106m根据烧成曲线：预热带长=（预热时间×总长）/总烧成时间= （5.4×106）/17=33.6取34m 烧成带长=（烧成时间×总长）/总烧成时间=（4.1×106）/17=25.6m取26m冷却带长=（冷却时间×总长）/总烧成时间=（7.4×106）/17=46.1m取46m 2.2 推车时间窑内容车数54辆，则：推车时间：（17×60）/71=14.36 min/车；推车速度：60/14.36=4.17车/小时。

成都理工大学窑炉设计说明书题目：设计一条年产卫生陶瓷10万大件的隧道窑学号： 200802040315姓名：赵礼学院：材料科学与工程学院班级： 08级材料(三)班指导教师：叶巧明刘菁目录一、前言·····················································································二、设计任务与原始资料·······································································三、烧成制度的确定···········································································四、窑体主要尺寸的确定·······································································五、工作系统的安排···········································································六、窑体材料以及厚度的确定···································································七、燃料燃烧计算·············································································八、加热带热平衡计算·········································································九、冷却带热平衡计算·········································································十、烧嘴的选用级燃烧室的计算·································································十一、烟道和管道计算，阻力计算和风机选型······················································十二、后记···················································································十三、参考文献···············································································一、前言随着经济不断发展，人民生活水平的不断提高，陶瓷工业在人民生产、生活中都占有重要的地位。

洛阳理工学院《隧道窑课程设计》说明书题目：年产30万件蹲便器隧道窑设计学号：B07010221姓名：李志博院（系）：材料科学与工程学院专业：无机非金属材料工程指导教师：钱跃进目录1 前言 (1)2 设计任务与原始资料 (4)3 窑体主要尺寸的确定 (5)3.1 装车方法…………………………………………………………………………3.2 窑车尺寸的确定…………………………………………………………………3.3 窑主要尺寸的确定…………………………………………………………………3.4 各带长度的确定3.5 推车时间4 烧成制度的确定…………………………………………………………………………5 工作系统的确定…………………………………………………………………………5.1燃烧系统…………………………………………………………………………5.2排烟系统…………………………………………………………………………5.3其他附属系统结构……………………………………………………………………5.3.1 事故处理孔…………………………………………………………………5.3.2 测温测压孔及观察孔………………………………………………………5.3.3 膨胀缝………………………………………………………………………5.3.4 挡墙…………………………………………………………………………5.3.5 窑体加固钢架结构形式……………………………………………………6 燃料及燃烧计算……………………………………………………………………………6.1 空气量的计算……………………………………………………………………6.2 烟气量的计算……………………………………………………………………6.3 理论燃烧温度的计算………………………………………………………………7 窑体材料及厚度的确定……………………………………………………………………8热平衡计算…………………………………………………………………………………8.1 预热带及烧成带热平衡计算…………………………………………………8.1.1 热平衡计算基准及范围………………………………………………………8.1.2 热平衡框图……………………………………………………………………8.1.3 热收入项目……………………………………………………………………8.1.4 热支出项目……………………………………………………………………8.1.5 列出热平衡方程式……………………………………………………………8.1.6 列出预热带烧成带热平衡表…………………………………………………9 冷却带热平衡………………………………………………………………………………9.2.1 热平衡计算基准及范围………………………………………………………9.2.2 热平衡框图……………………………………………………………………9.2.3 热收入项目……………………………………………………………………9.2.4 热支出项目……………………………………………………………………9.2.5 列出热平衡方程式……………………………………………………………9.2.6 列出冷却带热平衡表…………………………………………………………10 烧嘴的选用…………………………………………………………………………………11总结…………………………………………………………………………………………12参考文献……………………………………………………………………………………二设计任务与原始资料2.1 课程设计的目的与任务本课程的目的是对学生学习《陶瓷工业热工设备》课程的最后总结，学生通过课程设计将能综合运用和巩固所学知识，并学会如何将理论知识和生产实践相结合，去研究解决实际中的工程技术问题，本设计的任务主要是培养学生设计与绘图的基本技能，初步掌握窑炉设计的程序、过程与内容。

2 设计任务书3 原始数据3.1坯料组成:SiO2AL2O3CaO MgO FeO K2O Na2O TiO2灼失65.7 20.04 0.32 0.23 0.34 3.12 0.20 4.9 4.8 3.2 线收缩率线收缩率为11%3.3 烧成周期烧成周期为17小时，可调3.4 燃料天然气组成：CH4C2H6H2S CO2N2 其它86.8% 0.11% 0.879% 4.437% 8.1% 0.343% 3.5 烧成工艺确定(见图(3-1)烧成温度曲线)20 ～450℃ 2.3 小时预热带450～600℃ 1.3 小时预热带600～900℃ 1.8 小时预热带900～1220℃ 2.6 小时烧成带1220～1220℃ 1.5 小时烧成带1220～800℃ 1.6 小时急却带800～500℃ 3.0 小时缓却带500～350℃ 1.4 小时冷却带350～80℃ 1.5 小时冷却带图3-1烧成温度曲线4 窑体主要尺寸的确定4.1 棚板和立柱的选用根据原始数据，采用裸烧方式即可满足要求，选用棚板的材料是堇青莫来石板，立柱的采用的是堇青莫来石空心立柱，其体积密度为2.0 g/cm 3。

棚板尺寸：690×450×38 mm支 柱： 85×85×500mm 横 梁： 950×30×30mm 支 帽： 105×105×27mm4.2窑长及各带长4.2.1 装车方法在窑车的长度方向上设置2块棚板，宽度方向上设置7块棚板。

棚板间的间隙在长度方向上为60mm ，在宽度方向上为10mm ，由此确定窑车车面尺寸为：长：690×2+60=1440 取1500mm宽：450×7＋10×6=3210mm4.2.2 窑长的确定每车装载制品数为13件。

窑长L=装窑密度成品率２４年工作日烧成时间生产任务⨯⨯⨯⨯ =1392.0243305.117300000⨯⨯⨯⨯⨯=80.76m窑内容车数：n=80.76/1.5=53.84辆，取54辆。

景德镇陶瓷学院《窑炉课程设计》说明书题目：年产265万件9寸平盘隧道窑院（系）：材料学院专业：0 8 热工（1）班姓名：陈亮华学号：200810610103指导老师：孙健2011年10月13日景德镇陶瓷学院《窑炉课程设计》说明书题目：年产265万件9寸平盘隧道窑院（系）：材料学院专业： 08热工（1）班姓名：张韶磊学号： 200810610133指导教师：孙健20011年10月27日前言本次设计是设计年产265万件9寸平盘隧道窑。

经过此次设计，我对隧道窑有了进一步的了解，巩固了所学的有关隧道窑方面的知识。

在初步掌握了隧道窑结构的基础上，通过本次设计，使我对隧道窑认识更加全面。

设计任务书原始资料收集1、生产任务：年产量265万件9寸平盘2、产品的规格：0.220kg∕件3、工作日：330天∕年4、成品率：98﹪5、燃料的种类：焦炉煤气组成如下：6、坯体入窑水分：2.2%7、原料组成坯料的化学组成（%）：8、烧成制度：周期19小时9、最高烧成温度：1310o C10、气氛制度：还原气氛11、窑具：SiC棚板、SiC支柱尺寸自定目录一：烧成制度的确定 (4)二：窑体主要尺寸的确定 (4)三：工作系统的安排 (6)四：窑体材料以及厚度的确定 (8)五：燃料燃烧计算 (8)六：物料平衡计算 (9)七：加热带热平衡计算 (10)八：冷却带热平衡计算 (14)九：排烟系统的设计计算 (17)十:后记 (19)十二:参考文献 (20)一：烧成制度的确定1.1 温度制度的确定根据制品的化学组成、形状、尺寸、线收缩率及其他一些性能要求，制订烧成制度如下：20℃—200℃ 2.5小时预热带氧化气氛200℃—800℃ 2.5小时预热带氧化气氛800℃—1050℃ 1小时预热带氧化气氛1050℃—1310℃ 4小时烧成带还原气氛1310℃—1310℃ 1小时保温阶段1310℃—800℃ 2小时冷却带800℃—60℃ 6小时冷却带烧成周期:21小时1.2 烧成曲线图如下：二：窑体主要尺寸的确定2.1、窑内宽的确定2.1.1、坯体规格因此坯体规格：255×25=6375mm22.1.2、装车方法的确定：（车上棚板的放置方法）沿车的长度方向装5行棚板，每个棚板的间距为10mm，与棚板车边间距为20mm。

景德镇陶瓷学院《窑炉课程设计》说明书题目：日产20000件花瓶隧道窑设计学号：姓名：院（系）：专业：指导教师：一前言二原始资料收集三主要尺寸的确定3.1 装车方法由于产品单一，为了便于装车和便于控制和测量温度及气氛，采用顺序多层次装车方案：沿长度方向上装3列棚板，沿宽度方向上装4排棚板，高度方向上装4层。

3.2 窑车尺寸的确定取制品与制品间间距为50mm，棚板间间距为50mm。

取棚板规格为750*750*25mm。

取支柱规格为Φ50*175mm。

窑车车面尺寸为：长Lc=750*4+3*50=3150mm，宽Lb=750*3+50*2=2350mm。

3.3 窑主要尺寸的确定取最高层制品与窑顶间间距为100m。

窑内高：H=4*（175+25）+100=900mm。

取车台面高为400mm。

窑高：400+H=1300mm。

取窑车也窑墙间距为75mm。

窑内宽：B=750*3+50*2+75*2=2500mm。

为改善窑内传热，使制品在烧成带受热均匀。

烧成带窑内宽加宽300mm，取2800mm。

全窑制品数：G=24*95.015*20000=13158件。

依据棚板规格，每块棚板装9件制品，制品间间距50mm 每车制品数：Gc=9*3*4*4=432件。

装窑密度：ρ=15.3432=137.14件/米。

窑内存车数：Nc=43213158=30.46辆，取30辆。

窑的有效长度：L=30*3.15=95.94m ，实际长度取96m 。

3.4 各带长度的确定预热带：Ly=96155.5=35.2米，实际取35米。

烧成带：LS=96153=19.2米，实际取20米。

冷却带：LL=96-35-20=40米。

3.5 推车时间每车用时：3060*15=30min 。

设室内1/3的窑车数为备用车，则共需窑车数为30+10=40辆。

四 窑体材料及厚度的 初步确定4.1 制定温度曲线050010001500051015204.2 窑体材料的确定根据各带的温度对窑墙、窑顶的要求，考虑砖型及外观，以及经济等因素，窑体材料的选择和参数列于下表：钢板粘土砖轻质粘土砖高铝砖红砖硅藻土砖钢架轻质粘土砖石棉粘土砖20-9000-3530320450100*100150350900-1210 35-5530500220100*1004002001210-8055-9630220200100*100250温度范围长度范围 窑壁材料厚度窑顶材料厚度五 工作系统的初步确定5.1 燃烧系统在烧成带12-16号车位设5对烧嘴，均匀分布且呈交叉设置。

隧道窑课程设计说明书《无机非金属材料》课程设计学生姓名：学号： *********专业班级：材料10级（4）班指导教师：二○一三年九月四日目录一、前言..................................................... - 1 -二、设计任务和原始数据........................................ - 2 -2.1设计任务............................................ - 2 -2.2课程设计原始数据.................................... - 2 -三、窑体主要尺寸的确定........................................ - 3 -3.1隧道窑容积的计算.................................... - 3 -3.2隧道窑内高、内宽、长度及各带长度计算 ................ - 3 -四、工作系统的安排............................................ - 5 -4.1预热带工作系统...................................... - 5 -4.2烧成带工作系统...................................... - 6 -4.3冷却带工作系统...................................... - 6 -五、窑体材料以及厚度的确定.................................... - 7 -六、燃料燃烧计算.............................................. - 8 -6.1燃烧所需空气量计算.................................. - 8 -6.2燃烧产生烟气量计算.................................. - 8 -6.3燃烧温度计算........................................ - 8 -七、预热带和烧成带热平衡计算................................. - 11 -7.1热平衡计算基准及范围............................... - 11 -7.2预热、烧成带热收入项目：........................... - 11 -7.3预热、烧成带热支出项目:............................ - 14 -7.4预热、烧成带平衡热计算............................. - 15 -7.5预热、烧成带热平衡表............................... - 15 -八、冷却带热平衡计算......................................... - 16 -8.1冷却带热收入项目：................................. - 16 -8.2冷却带热支出项目：................................. - 16 -8.4冷却带热平衡表..................................... - 18 -九、选用烧嘴及燃烧室计算..................................... - 18 -十、排烟系统的计算及排烟机的选型 ............................. - 19 -10.1排烟系统的设计.................................... - 19 -10.2 阻力计算 ........................................ - 20 -10.3 风机选型 ........................................ - 22 - 十一、结束语................................................. - 24 - 十二、参考文献............................................... - 24 -一、前言隧道窑始于1765年，当时只能烧陶瓷的釉上彩，到了1810年，有可以用来烧砖或陶器的，从1906年起，才用来烧瓷胎。

隧道窑窑炉设计说明书在现代工业制造过程中，隧道窑窑炉是一个重要的工具。

本文将介绍隧道窑窑炉的设计说明书。

一、概述隧道窑窑炉是一种用于干燥和烧制陶瓷、石材、砖块等建筑材料的特殊设备。

它通常由若干个单元组成，单元之间相互连接，形成一个长隧道，因此得名。

二、设计要求1. 燃烧效率高：采用高效节能燃烧器，使燃烧效率高，减少能源消耗。

2. 温度控制精确：采用温度控制系统，实现精确的温度控制，保证产品质量。

3. 操作便捷：控制系统简单易用，方便操作。

4. 安全可靠：采用高强度、耐高温材料，避免炉体爆炸或漏气等安全问题。

5. 低噪音：减少噪音污染，避免对周边环境和人群的影响。

三、设计原理1. 结构设计：采用模块化设计，方便装配和维护。

2. 材料选择：炉体采用高纯度耐火材料，保证耐火度高，不易开裂变形。

3. 燃烧器设计：采用预混合式燃烧器，使燃烧效率高，广泛适用于各种燃气和液体燃料。

4. 温度控制系统：采用智能温度控制系统，控制精确可靠，满足各种加热控制需求。

5. 热风循环系统：采用科学的热风循环系统，使热量均匀分布，保证产品烧制质量。

四、设计参数炉长：100m炉温：1300℃燃气压力：0.4MPa燃气消耗：560m³/h热风循环风量：20000m³/h风压：500Pa五、设计优势1. 生产效率高，可快速完成瓷石砖等材料的大批量生产。

2. 操作简便，操作人员可在控制室完成所有操作。

3. 温度控制精准，保证了产品烧制质量。

4. 燃烧效率高，节能环保。

5. 安全可靠，采用耐高温材料，防爆防漏。

综上所述，隧道窑窑炉作为一种特殊的陶瓷窑炉，其设计要求和原理高度依赖技术实力和专业知识。

设计者应当认真研究建筑材料的特性，并结合生产实际和环保要求，创造出高效、安全、环保的设计方案。

设计说明一、总则本设计为单条年产3000万块煤矸石烧结砖生产线隧道窑施工图。

二、隧道窑结构窑顶：采用耐高温平吊顶结构，窑墙：高温部分从内到外依次为粘土耐火砖、轻质保温砖、硅酸铝毡保温层和红砖外墙；低温带均采用红砖砌体。

基础：要求地质条件均衡，地耐力≥150KPa，基层素土夯实，向上依次为灰土垫层，素混凝土垫层，钢筋砼条形基础。

三、隧道窑工作系统该隧道窑设有以下几个系统：排烟（低温烟气）系统、抽余热（高温烟气和冷却余热）系统、车底冷却（压力平衡）系统、温度（压力）测控系统、窑车及窑门运转系统。

四、隧道窑的主要技术参数1混合料的热值400～600x4.18KJ/Kg2 年产量3000万块（折普通砖）3 窑长144.35mx4.6mx1.30m4 窑内容车数33辆（有效容车数32辆）5 窑车尺寸4.35x4.66x0.846 每车装载量3744块（KP1砖）7 烧成合格率95%8 年工作日330天9 烧成温度1100°C10 烧成周期36小时11 进车间隔1.00小时五、附属设备1 排烟风机锅炉离心引风机Y4-73-12NO.16D 左90°1台风量64587m /h 压力985Pa 转速960r/min电动机Y225M-8 N=30KW2 窑门鼓冷风机轴流通风机T35-11N0.7.1A 3台风量23815m3 /h 压力300Pa 转速1450/min电动机TY100L1-4 N=3KW3 车下冷却风机轴流通风机T35-11N0.9A 1台风量35227m 3/h 压力263Pa 转速960r/min电动机YT132M1-6 N=4KW4 进车端门(4.6米窑专用) 1樘电动机XWD-4-1/35 N=1.1KW5 截止门(4.6米窑专用) 1樘电动机XWD-4-1/35 N=1.1KW6出车端门(4.6米窑专用) 1樘电动机XWD-4-1/35 N=1.1KW7 顶车机YDS50-1600 1台最大顶推力500KN 顶推速度55s/1.6m 电动机Y180L-4 N=22KW8 拉引机L YS-40 N=3KW 1台牵引力4000kgf 牵引速度0.1s/m电动机Y100L2-4 N=3KW9 钢梯T73A06-305(87J432)。

2 设计任务书3 原始数据3.1坯料组成:SiO2AL2O3CaO MgO FeO K2O Na2O TiO2灼失65.7 20.04 0.32 0.23 0.34 3.12 0.20 4.9 4.83.2 线收缩率线收缩率为11%3.3 烧成周期烧成周期为17小时，可调3.4 燃料天然气组成：CH4C2H6H2S CO2N2 其它86.8% 0.11% 0.879% 4.437% 8.1% 0.343% 3.5 烧成工艺确定(见图(3-1)烧成温度曲线)20 ～450℃ 2.3 小时预热带450～600℃ 1.3小时预热带600～900℃ 1.8 小时预热带900～1220℃ 2.6 小时烧成带1220～1220℃ 1.5 小时烧成带1220～800℃ 1.6 小时急却带800～500℃ 3.0 小时缓却带500～350℃ 1.4 小时冷却带350～80℃ 1.5 小时冷却带图3-1烧成温度曲线4 窑体主要尺寸的确定4.1 棚板和立柱的选用根据原始数据，采用裸烧方式即可满足要求，选用棚板的材料是堇青莫来石板，立柱的采用的是堇青莫来石空心立柱，其体积密度为2.0 g/cm3。

棚板尺寸：690×450×38 mm支柱：85×85×500mm横梁：950×30×30mm支帽：105×105×27mm4.2窑长及各带长4.2.1 装车方法在窑车的长度方向上设置2块棚板，宽度方向上设置7块棚板。

棚板间的间隙在长度方向上为60mm，在宽度方向上为10mm，由此确定窑车车面尺寸为：长：690×2+60=1440 取1500mm宽：450×7＋10×6=3210mm4.2.2 窑长的确定每车装载制品数为13件。

窑长L=装窑密度成品率２４年工作日烧成时间生产任务⨯⨯⨯⨯ =1392.0243305.117300000⨯⨯⨯⨯⨯=80.76m窑容车数：n=80.76/1.5=53.84辆，取54辆。

目录1 设计任务书及原始资料 (1)1.1 景德镇陶瓷学院毕业设计（论文）任务书 (1)1.2 原始数据 (3)2 主要尺寸的确定 .................................................................................. 错误！未定义书签。

2.1 棚板和立柱的选用 .......................................................................................... 错误！未定义书签。

2.2 装车方法及窑车车面尺寸 .............................................................................. 错误！未定义书签。

2.3 窑长及各带长 .................................................................................................. 错误！未定义书签。

3 工作系统的确定 ................................................................................ 错误！未定义书签。

4 窑体材料的确定 (8)4.1窑墙 ................................................................................................................... 错误！未定义书签。

4.2 窑顶 .................................................................................................................. 错误！未定义书签。

山东大学窑炉设计说明书题目：设计一条年产卫生瓷5万大件的隧道窑学号：姓名：学院：材料科学与工程学院班级：指导教师：一、前言随着经济不断发展，人民生活水平的不断提高，陶瓷工业在人民生产、生活中都占有重要的地位。

陶瓷的发展与窑炉的改革密切相关，一定结构特点的窑炉烧出一定品质的陶瓷。

因此正确选择烧成窑炉是获得性能良好制品的关键。

陶瓷窑炉可分为两种:一种是间歇式窑炉,比如梭式窑;另一种是连续式窑炉,比如隧道窑。

隧道窑由于窑内温度场均匀，从而保证了产品质量，也为快烧提供了条件；而隧道窑中空、裸烧的方式使窑内传热速率与传热效率大，又保证了快烧的实现；而快烧又保证了产量，降低了能耗。

所以，隧道窑是当前陶瓷工业中优质、高产、低消耗的先进窑型，在我国已得到越来越广泛的应用。

烧成在陶瓷生产中是非常重要的一道工序。

烧成过程严重影响着产品的质量，与此同时，烧成也由窑炉的窑型决定。

在烧成过程中，温度控制是最重要的关键。

没有合理的烧成控制，产品质量和产量都会很低。

要想得到稳定的产品质量和提高产量，首先要有符合产品的烧成制度。

然后必须维持一定的窑内压力。

最后，必须要维持适当的气氛。

二、设计任务与原始资料1课程设计题目设计一条年产卫生陶瓷5万大件的隧道窑2课程设计原始资料（1）、年产量：5万大件/年；（2）、产品名称及规格：洗手盆，800*500*300,质量20Kg/件;（3）、年工作日：350天/年;（4）、成品率：90%；=15500KJ/Bm3;（5）、燃料种类：城市煤气，热值QD（6）、制品入窑水分：2.0%；（7）、烧成曲线：20~~970℃， 8h；970~~1280℃， 3h；1280℃，保温 1.5h；1280~~80℃， 12.5h；最高烧成温度1300℃，烧成周期25h。

3课程设计要求采用合理窑型，对窑体尺寸进行计算，确定窑炉工作系统，选择窑体材料并确定其厚度，对燃料燃烧、窑炉热平衡及排烟系统进行计算，确定燃料消耗量。

摘要本设计说明书对所设计的年产70万平方米玻化砖辊道窑加以说明。

说明书中具体论述了设计时应考虑的因素,诸如窑体结构、排烟系统、烧成系统和冷却系统等等.同时详细的进行了对窑体材料的选用、热平衡、管路、传动设计等的计算。

本次设计窑炉的燃料为液化石油气，在烧成方式上采用明焰裸烧的方法，既提高了产品的质量和档次，又节约了能源，辊子运输可减少窑内装卸制品，和窑外工序连在一起，操作方便，同时具有很高的自动化控制水平，在燃烧及温度控制上采用PID智能仪表，可以很方便的调节和稳定烧成曲线。

本说明书内容包括：窑体主要尺寸的确定、工作系统的确定、窑体材料的选择、燃料燃烧计算、热平衡计算、传动计算、管道尺寸阻力计算、风机的选型及工程材料概算。

AbstractThis instruction elaborated the roller kiln. The annual production of this roller kiln is 700 thousand square meter porcelain brick. This instruction specifically elaborated the factor should considered when we designed, such as the structure of the kiln body, discharged system, burning system and the cooling system and so on, At the same time it detailed how to choose the meterial, the calculation of heat balance , the pipeline design, the transmission design to the kiln and so on.This fuel of the kiln is liquefied petroleum gas, it fires product directly. This firing way can improved the quality and scale of the product, saved the energy, and the transportation by roller may reduce loading the product. With the working procedure outside the kiln, It eased the operation. Simultaneously it has the high automation control level.It uses the PID intelligence measuring appliance in firing and the temperature control. It can adjust the firing curve and make the temperature stably conveniently.This instruction content includes: the determination of kiln body dimension, work system, the choice of material, the calculation of fuel burning, the calculation of heat balance, the calculation of transmission, the calculation of pipeline size and resistance,how to choose air blower shaping and the estimation of engineerig material.目录前言 (6)2 窑体主要尺寸的确定 (8)2.1 进窑砖坯尺寸 (8)2.2 内宽的确定与排砖方法 (8)2.3 内高的确定 (9)2.4 烧成制度的确定 (9)2.5 窑长及各带长的确定 (10)2.5.1 窑长的确定 (10)2.5.2 各带长的确定 (11)2.5.3 辊道窑窑头、窑尾工作台长度 (12)2.5.4 窑体总长度的确定 (12)3 工作系统的确定 (12)3.1 排烟系统 (12)3.2 燃烧系统 (13)3.2.1 烧嘴的设置 (13)3.2.2 助燃系统 (14)3.2.3 液化石油气输送系统 (14)3.3 冷却系统 (14)3.3.1 急冷通风系统 (14)3.3.2 缓冷通风系统 (15)3.3.3 快冷通风系统 (15)3.4 温度控制系统 (15)3.4.1 热电偶的设置 (15)3.4.2 温度仪表选型 (16)3.5 传动系统 (16)3.5.1 辊棒的选择 (16)3.5.2 传动装置 (16)3.5.3 辊距的确定 (17)3.5.4 辊棒的联接形式 (17)3.5.5 传动过程 (18)3.6 窑体附属结构 (18)3.6.1 事故处理孔 (18)3.6.2 观察孔与测温口 (19)3.6.3 膨胀缝 (19)3.6.4 下挡墙和上档板 (19)3.6.5 钢架结构 (20)3.6.6 测压孔 (20)4 窑体材料确定 (20)4.1 窑体材料确定原则 (20)4.2 整个窑炉的材料表 (20)5 燃料及燃烧计算 (21)5.1 理论空气量计算： (22)5.2 烟气量计算 (22)5.3 燃烧温度计算 (22)7 热平衡计算 (24)7.1 热平衡示意图 (24)7.2 热收入项目 (25)7.2.1 坯体带入显热Q (25)17.2.2 燃料带入化学热及显热Q (25)f7.2.3 助燃空气带入显热Q (25)a7.2.4 预热带漏入空气带入显热Q (25)a7.3 热支出项目 (26)7.3.1 热制品带出显热Q (26)27.3.2 窑体散失热Q (26)37.3.3 物化反应耗热Q (30)47.3.4 烟气带走显热Q (31)g7.3.5 其他热损失Q (31)57.4 列热平衡方程并求解 (31)7.5 列热平衡表 (32)（3）冷却带热平衡计算 (33)7.6 热平衡示意图 (33)7.7 热收入 (33)Q (33)7.7.1 制品带入的显热2Q (34)7.7.2 冷却风带入显热67.8 热支出 (34)Q (34)7.8.1 制品带出显热7Q (34)7.8.2 热风抽出时带走的显热8Q (35)7.8.3 窑体散失热量9Q (37)7.8.4 由窑体不严密处漏出空气带走显热107.9 列热平衡方程 (37)7.10 列热平衡表 (38)第八章管道尺寸以及阻力计算和风机选型 (39)8.1 抽烟风机的管道尺寸、阻力计算 (39)8.1.1 管道尺寸 (39)8.1.2 阻力计算 (40)8.1.3 风机的选型 (41)8.2 其他系统管路尺寸确定、风机的选型 (42)8.2.1 液化石油气输送管径的计算 (42)8.2.2 助燃风管计算 (43)8.2.3 冷却带风管计算 (44)8.2.4 风机选型 (46)第九章工程材料概算 (47)9.1 窑体材料概算 (47)9.2 钢材的概算 (49)前言随着经济不断发展，人民生活水平的不断提高，陶瓷工业在人民生产、生活中都占有重要的地位。

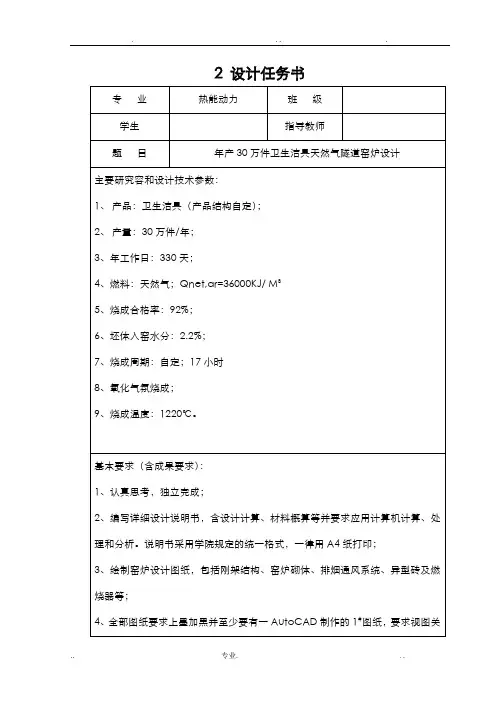

2 设计任务书专业热能动力班级学生姓名指导教师题目年产30万件卫生洁具天然气隧道窑炉设计主要研究内容和设计技术参数：1、产品：卫生洁具（产品结构自定）；2、产量：30万件/年；3、年工作日：330天；4、燃料：天然气；Qnet,ar=36000KJ/ M35、烧成合格率：92%；6、坯体入窑水分：2.2%；7、烧成周期：自定；17小时8、氧化气氛烧成；9、烧成温度：1220℃。

基本要求（含成果要求）：1、认真思考，独立完成；2、编写详细设计说明书，含设计计算、材料概算等并要求应用计算机计算、处理和分析。

说明书采用学院规定的统一格式，一律用A4纸打印；3、绘制窑炉设计图纸，包括刚架结构、窑炉砌体、排烟通风系统、异型砖及燃烧器等；4、全部图纸要求上墨加黑并至少要有一张AutoCAD制作的1#图纸，要求视图关系正确、尺寸标注完整，图纸中阿拉伯数字和汉字的书写等必须符合相关国标；5、要求完成2000~3000字的英文文献调研报告和至少2000个英文字符的毕业设计摘要。

工作进度计划：1、第1~4周：毕业实习，收集相关资料；2、第5~6周：查找资料，确定方案；3、第7~8周：进行初步设计计算；4、第9~10周：详细计算并设计草图；5、第11~15周：完成全部图纸；6、第16~17周：图纸上墨，编制设计说明书；7、第18 周起：整理全部材料，准备答辩。

3 原始数据3.1坯料组成:SiO2 AL2O3CaO MgO FeO K2O Na2O TiO2灼失65.7 20.04 0.32 0.23 0.34 3.12 0.20 4.9 4.8 3.2 线收缩率线收缩率为11%3.3 烧成周期烧成周期为17小时，可调3.4 燃料天然气组成：CH4 C2H6H2S CO2N2其它86.8% 0.11% 0.879% 4.437% 8.1% 0.343% 3.5 烧成工艺确定 (见图(3-1)烧成温度曲线)20 ～450℃ 2.3 小时预热带450～600℃ 1.3 小时预热带600～900℃ 1.8 小时预热带900～1220℃ 2.6 小时烧成带1220～1220℃ 1.5 小时烧成带1220～800℃ 1.6 小时急却带800～500℃ 3.0 小时缓却带500～350℃ 1.4 小时冷却带350～80℃ 1.5 小时冷却带图3-1烧成温度曲线4 窑体主要尺寸的确定4.1 棚板和立柱的选用根据原始数据，采用裸烧方式即可满足要求，选用棚板的材料是堇青莫来石板，立柱的采用的是堇青莫来石空心立柱，其体积密度为2.0 g/cm 3。

75米日用瓷轻型装配式环保节能气烧隧道窑操作说明书第一章窑炉设计说明一、一般说明㈠用途本系列新型节能隧道窑主要用于日用陶瓷行业的盘、蝶、杯、碗类制品的烧成。

㈡工作原理本系列隧道窑是连续性工作的陶瓷烧成热工设备，配备全套自动控制。

燃料、助燃空气和雾化空气（以液体燃料工作时），通过各自的管路系统，受调节阀门控制，以所需的压力、流量进入烧嘴内均匀混合燃烧，高速喷入窑道内并在那里进一步进行充分燃烧。

窑道内高温燃烧产物与制品直接接触从而高效地加热制品，然后以与制品前进相反的方向自烧成带向窑头流动，并继续加热低温区的坯体，最终在窑头集中经由排烟管路系统排出窑外。

坯体分层装载于窑车上，由液压顶车机推动窑道内的窑车运行，将坯体匀速、平稳地自窑头向窑尾输送。

在坯体前进过程中经历自低温预热到高温烧成各个温度带，不断与燃烧产物直接进行热交换而受到加热升温，伴随着水份蒸发、结构水脱离、氧化物分解、新的晶相形成和玻璃相熔化等一系列复杂的物理化学反应，烧制成为陶瓷制品进入急冷带、冷却带。

然后受合理直接冷却、缓慢冷却一整套冷却工作系统，安全、有效地冷却产品出窑。

在配有自动、进出窑机衔接的情况下，上述整个过程完全脱离人工操作而自动完成。

㈢燃料本系列窑仅适用于洁净气体燃料和液体燃料。

在为用户提供窑炉时，是以其中某种燃料为特定条件设计、制造的。

当以后燃料供应条件发生变化时，需改换燃料供应管路、阀门及燃料系统，可供选择互换的燃料有：㈣特点本系列隧道窑经广泛吸收八十年代末国外先进的设计制造技术，结合中国具体国情进行优化设计制造。

具有如下一些特点：1、采用明焰裸烧工艺，燃烧产物与被烧制品直接接触，热交换效率高，制品受热均匀，可以实现低温快烧。

2、耐火保温材料全部采用高热阻、低蓄热的轻质隔热材料，因而，升温降温速度快，保温性能极好；窑外表面温度低，散热小。

以上两大特点使得本系列隧道窑能耗接近了理论烧成能耗。

3、工作系统灵活，调整余地大，通过调节控制各温度点，可以灵活地改变烧成曲线，实现一条窑烧制不同产品之目的。
